產品特色

高精度、種類豐富、暢銷各地的基本型開關

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

遮斷容量高達15A，且精度更高。（重複精度亦佳）

為微動開關基本類型，可根據用途提供標準型、分割接觸型、維持接觸型等多種豐富款式。

標準型亦備有微小負載用系列。

另備有防滴端子蓋和用樹脂加固的模壓端子型，保護端子更加安全。

標準型（一般型）

分類		標準	高感度
接點間隔		G(0.5mm)	H(0.25mm)
致動器的種類	＊1端子種類	型號	型號
柱塞型		Z-15G	Z-15H
柱塞型		Z-15G-B	Z-15H-B
彈簧細長柱塞型		Z-15GS	Z-15HS
彈簧細長柱塞型		Z-15GS-B	Z-15HS-B
彈簧短柱塞型		Z-15GD	Z-15HD
彈簧短柱塞型		Z-15GD-B	Z-15HD-B
面板安裝式柱塞型	OP小	Z-15GQ3	――
	OP小	Z-15GQ3-B	――
	OP中	Z-15GQ	Z-15HQ
	OP中	Z-15GQ-B	Z-15HQ-B
	OP大	Z-15GQ8	――
	OP大	Z-15GQ8-B	――
面板安裝式滾輪柱塞型		Z-15GQ22	Z-15HQ22
面板安裝式滾輪柱塞型		Z-15GQ22-B	Z-15HQ22-B
面板安裝式交叉滾輪柱塞型		Z-15GQ21	Z-15HQ21
面板安裝式交叉滾輪柱塞型		Z-15GQ21-B	Z-15HQ21-B
簧片型		Z-15GL	――
簧片型		Z-15GL-B	――
滾輪簧片型		Z-15GL2	――
滾輪簧片型		Z-15GL2-B	――
鉸鏈短手柄型		Z-15GW21	――
鉸鏈短手柄型		Z-15GW21-B	――
鉸鏈手柄型	OF小	Z-15GW	Z-15HW
	OF小	Z-15GW-B	Z-15HW-B
	OF中	Z-15GW3	――
	OF中	Z-15GW3-B	――
	OF大	Z-15GW32	――
	OF大	Z-15GW32-B	――
微量鉸鏈手柄型		Z-15GW4	Z-15HW24
微量鉸鏈手柄型		Z-15GW4-B	Z-15HW24-B
微量鉸鏈線形手柄型	OF小	――	Z-15HW78
	OF小		Z-15HW78-B
	OF大		Z-15HW52
	OF大		Z-15HW52-B
鉸鏈滾輪短手柄型		Z-15GW22	Z-15HW22
鉸鏈滾輪短手柄型		Z-15GW22-B	Z-15HW22-B
鉸鏈交叉滾輪短手柄型		Z-15GW49	――
鉸鏈交叉滾輪短手柄型		Z-15GW49-B	――
鉸鏈滾輪手柄型	標準	Z-15GW2	Z-15HW2
	標準	Z-15GW2-B	Z-15HW2-B
	大型滾輪	Z-15GW25	――
	大型滾輪	Z-15GW25-B	――
鉸鏈交叉滾輪手柄型		Z-15GW54	――
鉸鏈交叉滾輪手柄型		Z-15GW54-B	――
單向鉸鏈滾輪短手柄型	平行	Z-15GW2277	――
單向鉸鏈滾輪短手柄型	平行	Z-15GW2277-B	――
逆動作鉸鏈＊2 手柄型		Z-15GM	――
逆動作鉸鏈＊2 手柄型		Z-15GM-B	――
逆動作鉸鏈＊2 滾輪短手柄型		Z-15GM22	――
逆動作鉸鏈＊2 滾輪短手柄型		Z-15GM22-B	――
逆動作鉸鏈＊2 滾輪手柄型		Z-15GM2	――
逆動作鉸鏈＊2 滾輪手柄型		Z-15GM2-B	――

分類		超高感度用	高容量	微小負荷用
接點間隔		H2(0.20mm)	E(1.8mm)	H(0.25mm)
致動器的種類	＊1端子種類	型號	型號	型號
柱塞型		Z-15H2	Z-15E	Z-01H
柱塞型		Z-15H2-B	Z-15E-B	Z-01H-B
彈簧細長柱塞型		――	――	Z-01HS
彈簧細長柱塞型		――	――	Z-01HS-B
彈簧短柱塞型		――	Z-15ED	Z-01HD
彈簧短柱塞型		――	Z-15ED-B	Z-01HD-B
面板安裝式柱塞型	OP小	――	――	――
	OP小	――	――	――
	OP中	――	Z-15EQ	Z-01HQ
	OP中	――	Z-15EQ-B	Z-01HQ-B
	OP大	――	――	――
	OP大	――	――	――
面板安裝式滾輪柱塞型		――	Z-15EQ22	――
面板安裝式滾輪柱塞型		――	Z-15EQ22-B	――
面板安裝式交叉滾輪柱塞型		――	Z-15EQ21	――
面板安裝式交叉滾輪柱塞型		――	Z-15EQ21-B	――
簧片型		――	――	――
簧片型		――	――	――
滾輪簧片型		――	――	――
滾輪簧片型		――	――	――
鉸鏈短手柄型		――	――	――
鉸鏈短手柄型		――	――	――
鉸鏈手柄型	OF小	――	――	――
	OF小		――
	OF中		――
	OF中		――
	OF大		――
	OF大		――
微量鉸鏈手柄型		――	――	――
微量鉸鏈手柄型		――	――	――
微量鉸鏈線形手柄型	OF小	――	――	――
	OF小		――
	OF大		――
	OF大		――
鉸鏈滾輪短手柄型		――	Z-15EW22	Z-01HW22
鉸鏈滾輪短手柄型		――	Z-15EW22-B	Z-01HW22-B
鉸鏈交叉滾輪短手柄型		――	――	――
鉸鏈交叉滾輪短手柄型		――	――	――
鉸鏈滾輪手柄型	標準	――	――	――
	標準		――	――
	大型滾輪		――	――
	大型滾輪		――	――
鉸鏈交叉滾輪手柄型		――	――	――
鉸鏈交叉滾輪手柄型		――	――	――
單向鉸鏈滾輪短手柄型	平行	――	――	――
單向鉸鏈滾輪短手柄型	平行	――	――	――
逆動作鉸鏈＊2 手柄型		――	――	――
逆動作鉸鏈＊2 手柄型		――	――	――
逆動作鉸鏈＊2 滾輪短手柄型		――	――	――
逆動作鉸鏈＊2 滾輪短手柄型		――	――	――
逆動作鉸鏈＊2 滾輪手柄型		――	――	――
逆動作鉸鏈＊2 滾輪手柄型		――	――	――

＊1.

：焊接端子

：螺絲端子
＊2. 逆動作：致動器手柄在壓縮螺旋彈簧作用下，保持按下按鈕狀態，操作手柄後，進行反轉動作（按鈕復歸）的類型。
＊3. 末端為樹脂材質。

請依最低訂購量訂購

以下類別產品的訂購數量，請大於最低訂購量。

分類	標準	高感度	最低訂購量(個)
致動器種類	標準	高感度	最低訂購量(個)
彈簧短柱塞型	Z-15GD-B	──	10
面板安裝式柱塞型	Z-15GQ Z-15GQ-B Z-15GQ8-B	──
面板安裝式滾輪柱塞	Z-15GQ22 Z-15GQ22-B	──
面板安裝式交叉滾輪柱塞型	Z-15GQ21-B	──
鉸鏈短手柄型	Z-15GW21-B	──
鉸鏈手柄型	Z-15GW Z-15GW-B	──
微量鉸鏈手柄型	Z-15GW4-B	Z-15HW24-B
微量鉸鏈線形手柄型	──	Z-15HW78-B
鉸鏈滾輪短手柄型	Z-15GW22 Z-15GW22-B	──
鉸鏈滾輪手柄型	Z-15GW2 Z-15GW2-B	──
逆動作鉸鏈滾輪短手柄型	Z-15GM22-B	──
逆動作鉸鏈滾輪手柄型	Z-15GM2-B	──

分割接觸型

接點間隔		F(1.0mm)
致動器的種類	＊1端子種類	型號
柱塞型		――――
柱塞型		Z-10FY-B
彈簧細長柱塞型		――――
彈簧細長柱塞型		Z-10FSY-B
彈簧短柱塞型		――――
彈簧短柱塞型		Z-10FDY-B
面板安裝式柱塞型		――――
面板安裝式柱塞型		Z-10FQY-B
面板安裝式滾輪柱塞型		――――
面板安裝式滾輪柱塞型		Z-10FQ22Y-B
鉸鏈手柄型		――――
鉸鏈手柄型		Z-10FWY-B
鉸鏈滾輪短手柄型		――――
鉸鏈滾輪短手柄型		Z-10FW22Y-B
鉸鏈滾輪手柄型		――――
鉸鏈滾輪手柄型		Z-10FW2Y-B
逆動作鉸鏈＊2 滾輪短手柄型		――――
逆動作鉸鏈＊2 滾輪短手柄型		Z-10FM22Y-B

＊1.

：焊接端子

：螺絲端子
＊2. 逆動作：致動器手柄在壓縮螺旋彈簧作用下，保持按下按鈕狀態，操作手柄後，進行反轉動作（按鈕復歸）的類型。
因在自由狀態下為按下按鈕狀態，故自由狀態時具有優異耐震動與耐衝擊性。

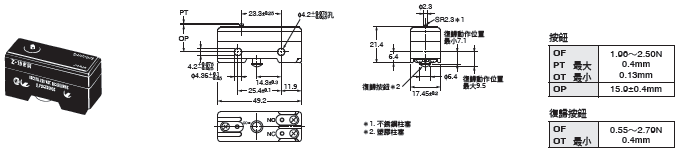

維持接觸型

致動器的種類		型號
柱塞型		Z-15ER
彈簧細長柱塞型		Z-15ESR
鉸鏈手柄型		Z-15EWR

標準型（防滴型[標準、微小負載]）

分類		標準		微小負載
接點間隔		G(0.5mm)		H(0.25mm)
防滴端子蓋		無	有	無
致動器的種類	＊1端子種類	型號	型號	型號

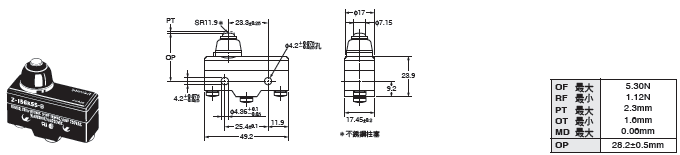

柱塞型		Z-15G55	――――	Z-01H55
柱塞型		Z-15G55-B	Z-15GA55-B5V	Z-01H55-B
彈簧短柱塞型		Z-15GD55	――――	Z-01HD55
彈簧短柱塞型		Z-15GD55-B	――――	Z-01HD55-B
彈簧柱塞型	OP小	Z-15GK55	――――
	OP小	Z-15GK55-B	――――
	OP大	Z-15GK355	――――	――――
	OP大	Z-15GK355-B	Z-15GK3A55-B5V	――――
面板安裝式柱塞型		Z-15GQ55	――――	――――
面板安裝式柱塞型		Z-15GQ55-B	Z-15GQA55-B5V	――――
面板安裝式滾輪柱塞型		Z-15GQ2255	――――	――――
面板安裝式滾輪柱塞型		Z-15GQ2255-B	Z-15GQ22A55-B5V	――――
面板安裝式交叉滾輪柱塞型		――――	――――	――――
面板安裝式交叉滾輪柱塞型		Z-15GQ2155-B	Z-15GQ21A55-B5V	――――

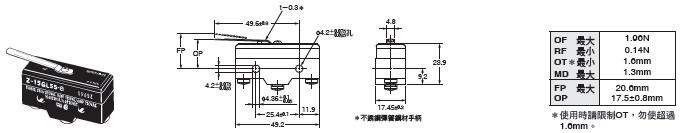

簧片型		Z-15GL55	――――	――――
簧片型		Z-15GL55-B	――――	――――
滾輪簧片型		Z-15GL255	――――	――――
滾輪簧片型		Z-15GL255-B	――――	――――
鉸鏈短手柄型		Z-15GW2155	――――	――――
鉸鏈短手柄型		Z-15GW2155-B	――――	――――
鉸鏈長手柄型		Z-15GW4455	――――	――――
鉸鏈長手柄型		Z-15GW4455-B	Z-15GW44A55-B5V	――――
鉸鏈手柄型		Z-15GW55	――――	――――
鉸鏈手柄型		Z-15GW55-B	Z-15GWA55-B5V	――――

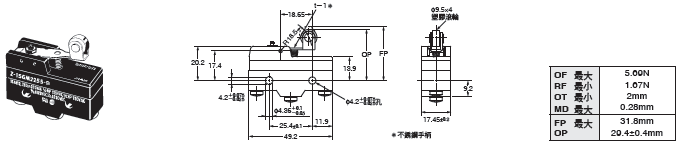

鉸鏈滾輪短手柄型		Z-15GW2255	――――	Z-01HW2255
鉸鏈滾輪短手柄型		Z-15GW2255-B	Z-15GW22A55-B5V	Z-01HW2255-B
鉸鏈滾輪手柄型		Z-15GW255	――――	――――
鉸鏈滾輪手柄型		Z-15GW255-B	Z-15GW2A55-B5V	――――
單向鉸鏈滾輪短手柄型		Z-15GW227755	――――	――――
單向鉸鏈滾輪短手柄型		Z-15GW227755-B	Z-15GW2277A55-B5V	――――
逆動作鉸鏈＊2 手柄型		Z-15GM55	――――	――――
逆動作鉸鏈＊2 手柄型		Z-15GM55-B	――――	――――
逆動作鉸鏈＊2 滾輪短手柄型		Z-15GM2255	――――	――――
逆動作鉸鏈＊2 滾輪短手柄型		Z-15GM2255-B	――――	――――
逆動作鉸鏈＊2 滾輪手柄型		Z-15GM255	――――	――――
逆動作鉸鏈＊2 滾輪手柄型		Z-15GM255-B	――――	――――
彈性棒桿型＊3 (螺旋彈簧型)		Z-15GNJ55	――――	――――
彈性棒桿型＊3 (螺旋彈簧型)		Z-15GNJ55-B	――――	――――

＊1.

：焊接端子

請依最低訂購量訂購

以下類別產品的訂購數量，請大於最低訂購量。

分類		標準	最低訂購量(個)
致動器種類	接點間隔	G(0.5mm)	最低訂購量(個)
彈簧短柱塞型		Z-15GD55-B	10
彈簧柱塞型		Z-15GK55-B
鉸鏈手柄型		Z-15GW4455-B Z-15GW55 Z-15GW55-B
鉸鏈滾輪短手柄型		Z-15GW2255 Z-15GW2255-B
鉸鏈滾輪手柄型		Z-15GW255-B
彈性棒桿型(螺旋彈簧型)		Z-15GNJ55-B

標準型（防滴型[高感度]）

分類		高感度
接點間隔		H(0.25mm)
防滴端子蓋		無
致動器的種類	＊端子種類	型號

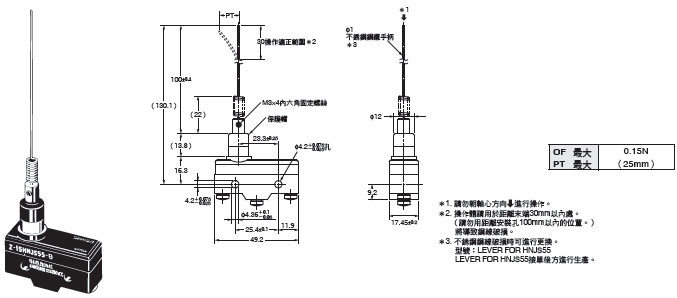

彈性棒桿型 (鋼線型)		Z-15HNJS55
彈性棒桿型 (鋼線型)		Z-15HNJS55-B

＊

：焊接端子

：螺絲端子

請依最低訂購量訂購

以下類別產品的訂購數量，請大於最低訂購量。

分類		高感度	最低訂購量(個)
致動器的種類	接點間隔	H(0.25mm)	最低訂購量(個)
彈性棒桿型(鋼線型)		Z-15HNJS55-B	10

額定（標準型／分割接觸型／維持接觸型）

Z-15型（不含微小負載用、彈性棒桿型）

項目		無電感負載(A)				集總負載
接點間隔	額定電壓(V)	電阻負載		集總負載		電感負載		馬達負載
接點間隔	額定電壓(V)	常關	常開	常關	常開	常關	常開	常關	常開
G、H、 H2、E	AC 125 250 500＊	15(10)＊ 15(10)＊ 10		3 2.5 1.5	1.5 1.25 0.75	15(10)＊ 15(10)＊ 6		5 3 1.5	2.5 1.5 0.75
G	DC 8 14 30 125 250	15 15 6 0.5 0.25		3 3 3 0.5 0.25	1.5 1.5 1.5 0.5 0.25	15 10 5 0.05 0.03		5 5 5 0.05 0.03	2.5 2.5 2.5 0.05 0.03
H、H2	DC 8 14 30 125 250	15 15 2 0.4 0.2		3 3 2 0.4 0.2	1.5 1.5 1.4 0.4 0.2	15 10 1 0.03 0.02		5 5 1 0.03 0.02	2.5 2.5 1 0.03 0.02
E	DC 8 14 30 125 250	15 15 15 0.75 0.3		3 3 3 0.75 0.3	1.5 1.5 1.5 0.75 0.3	15 15 10 0.4 0.2		5 5 5 0.4 0.2	2.5 2.5 2.5 0.4 0.2

＊（）中為Z-15HW52型、Z-15HW78 （-B）型、Z-15H2 （-B）型的額定值。
此外，前述機種並不適用AC500V額定電壓。
該機種的交流額定電壓僅限125、250V。

Z-15型（彈性棒桿型）

額定電壓(V)	無電感負載(A)				電感負載(A)
	電阻負載		集總負載		電感負載		馬達負載
	常時閉路	常開	常時閉路	常開	常時閉路	常開	常時閉路	常開
AC 125 250	15 15		2 1	1 0.5	7 5		2.5 1.5	2 1
DC 8 14 30 125 250	15 15 2 0.4 0.2		2 2 2 0.4 0.2	1 1 1 0.4 0.2	7 7 1 0.03 0.02		3 3 1 0.03 0.02	1.5 1.5 0.5 0.03 0.02

Z-10F型

項目		無電感負載(A)				電感負載(A)
接點間隔額定電壓(V)		電阻負載		集總負載		電感負載		馬達負載
接點間隔額定電壓(V)		常關	常開	常關	常開	常關	常開	常關	常開
串聯	AC 125 250	10 10		4 2.5	2 1.5	6 6		5 3	2.5 1.5
串聯	DC 30 125 250	10 1 0.6		4 1 0.6	2 1 0.6	6 0.1 0.05		6 0.1 0.05	3 0.1 0.05
平行連接	AC 125 250	6 6		3 2.5	1.5 1.25	4 4		4 2	2 1
平行連接	DC 30 125 250	6 0.6 0.3		4 0.6 0.3	2 0.6 0.3	4 0.1 0.05		6 0.1 0.05	3 0.1 0.05

Z-01H型

額定電壓(V)	電阻負載(A)
額定電壓(V)	常關	常開
AC 125	0.1
DC 8 14 30	0.1 0.1 0.1

註1. 左方及上方顯示數值為定態電流。
2. 電感負載係指功因0.4以上（交流）、時間常數7ms以下（直流）。
3. 集總負載係指發生10倍突波電流的情況。
4. 馬達負載係指發生6倍突波電流的情況。
5. 逆動作鉸鏈手柄型的額定值，常關與常開的額定值相反。
6. 模壓端子型的交流額定電壓僅限125、250V。
7. 額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2℃
（2）環境濕度：65±5％RH
（3）操作頻率：20次/min

安全標準認可額定

個別認可型號請洽詢本公司。

UL/CSA （僅記載標準額定。）

額定電壓型號	Z-15	Z-10F	Z-01H
AC125V	15A、1/8HP	6A、1/10HP	0.1A
AC250V	15A、1/4HP	6A、1/6HP	──
AC480V	15A	6A	──
DC30V	──	──	0.1A
DC125V	0.5A	0.6A	──
DC250V	0.25A	0.3A	──

TÜV （EN61058-1）

額定電壓型號	Z-15H[]	Z-15G[]	Z-01H[]
AC250V	15A	15A	──
AC125V	──	──	0.1A
DC30V	──	──	0.1A

CCC （GB14048.5）

額定電壓型號	Z-15H[]	Z-15G[]	Z-01H[]
AC250V	15A	15A	──
AC125V	──	──	0.1A
DC30V	──	──	0.1A

性能

項目分類		Z-15 (不含微小負載用、彈性棒桿型)	Z-01H	Z-15 (彈性棒桿型)
容許操作速度		0.01mm～1m/s ＊1		1mm～1m/s
容許操作頻率	機械性	240次/min		120次/min
容許操作頻率	電氣性	20次/min
絕緣阻抗		100MΩ min. (at 500 VDC)
接觸電阻		15mΩ以下(預設值)	50mΩ以下(預設值)	15mΩ以下(預設值)
耐電壓		同極端子間接點間隔G AC1,000V 50/60Hz 1min 接點間隔H AC600V 50/60Hz 1min 接點間隔E AC1,500V 50/60Hz 1min		同極端子間接點間隔G AC1,000V 50/60Hz 1min 接點間隔H AC600V 50/60Hz 1min
耐電壓		充電金屬件與接地之間、各端子與非充電金屬件之間AC2,000V 50/60Hz 1min
震動	誤動作	10～55Hz重複振幅1.5mm＊5		10～20Hz重複振幅1.5mm＊5
衝擊	耐久性	最高1,000m/s²
衝擊	誤動作	最高300m/s²＊2＊5		最高50m/s²＊5
耐久性	機械性	接點間隔G、H 2,000萬次以上＊4 接點間隔E 30萬次以上		100萬次以上
耐久性	電氣性	接點間隔G、H 50萬次以上接點間隔E 10萬次以上		10萬次以上
保護構造	一般型	IP00
保護構造	防滴型	相當於IP62(不含端子部)
感電保護等級		ClassⅠ
PTI (tracking 特性)		175
使用環境溫度	一般型	-25～+80℃(不可結冰)
使用環境溫度	防滴型	-15～+80℃(不可結冰)
使用環境濕度	一般型	35～85%RH
使用環境濕度	防滴型	35～95%RH
重量		約22～58g		約42～48g

分類		形Z-10F	形Z-15H2
容許操作速度		0.1mm～1m/s＊1	0.01mm～1m/s
容許操作頻率	機械性	240次/min	240次/min
容許操作頻率	電氣性	20次/min
絕緣阻抗		100MΩ min. (at 500 VDC)
接觸電阻		25mΩ以下(預設值)	15mΩ以下(預設值)
耐電壓		同極端子間接點間隔F AC1,500V 50/60Hz 1min	同極端子間 AC600V 50/60Hz 1min
耐電壓		充電金屬件與接地之間、各端子與非充電金屬件之間AC2,000V 50/60Hz 1min
振動	誤動作	10～55Hz重複振幅1.5mm＊5
衝擊	耐久性	最高1,000m/s²
衝擊	誤動作	最高300m/s²＊3＊5	最高100m/s²
耐久性	機械性	50萬次以上＊1	2,000萬次以上
耐久性	電氣性	10萬次以上	50萬次以上
保護構造	一般型	IP00
保護構造	防滴型	相當於IP62(不含端子部)
感電保護等級		ClassⅠ
PTI (tracking 特性)		175
使用環境溫度	一般型	般型-25～+80℃(不可結冰)
使用環境溫度	防滴型	-15～+80℃(不可結冰)
使用環境濕度	一般型	35～85%RH
使用環境濕度	防滴型	35～95%RH
重量		約34～61g	約22g

＊1. 柱塞機種的情況。（手柄型為柱塞處的數值）（其他型號請另向本公司洽詢）
＊2. Z-15型柱塞機種的情況。
＊3. Z-10FY-B型的數值。
＊4. 柱塞機種的情況。柱塞機種以外為1,000萬次以上。
＊5. 誤動作1ms以內

接點規格

項目分類		Z-15	Z-01H	Z-10F
接點	規格	鉚釘式	交叉式(Cross bar)	鉚釘式
接點	材質	銀	金合金	銀
突波電流	常關	最大30A	最大0.1A	最大40A
突波電流	常開	最大15A	最大0.1A	最大20A

（單位：mm）

安裝孔加工尺寸

安裝應使用M4螺絲，輔以平墊圈、彈簧墊圈牢固鎖緊。安裝時的鎖緊扭力請在1.18～1.47N/m之間。
安裝於面板時，致動器的六角螺帽鎖緊扭力請在2.94～4.9N/m之間。

標準型[一般型]／分割接觸型

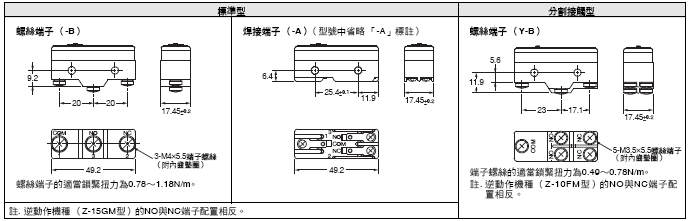

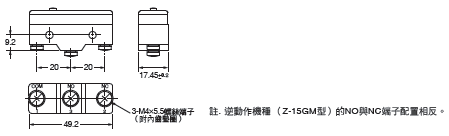

端子種類

外觀尺寸／動作特性

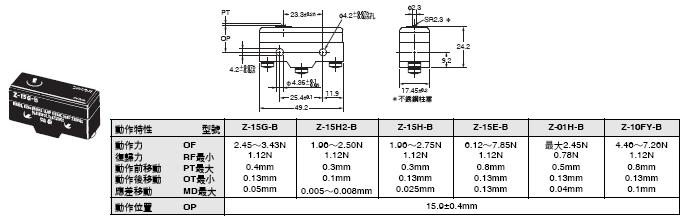

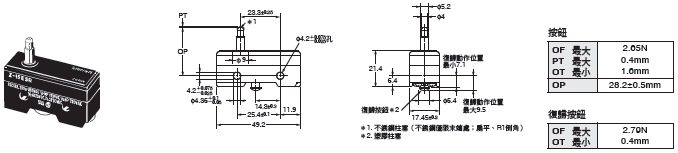

柱塞型

Z-15G-B型

Z-15E-B型

Z-15H2-B型

Z-01H-B型

Z-15H-B型

Z-10FY-B型

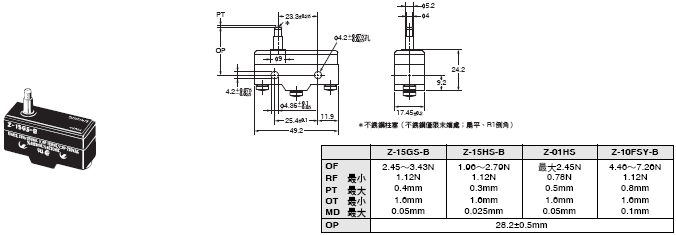

彈簧細長柱塞型

Z-15GS-B型

Z-01HS-B型

Z-15HS-B型

Z-10FSY-B型

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

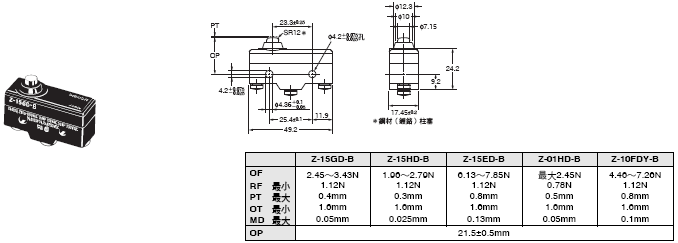

彈簧短柱塞型

Z-15GD-B型

Z-01HD-B型

Z-15HD-B型

Z-10FDY-B型

Z-15ED-B型

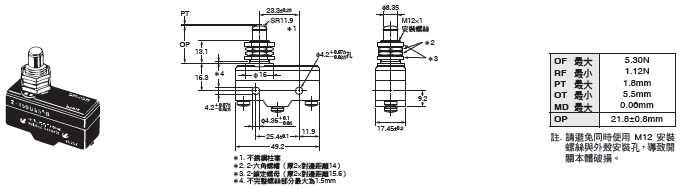

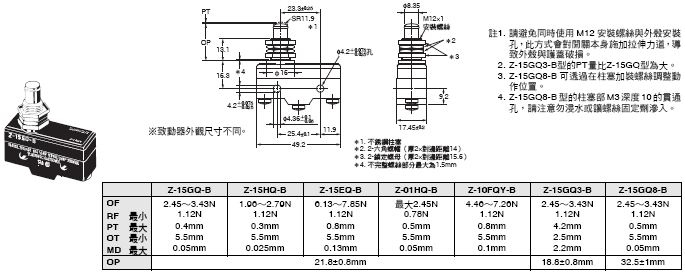

面板安裝式柱塞型

Z-15GQ-B型

Z-01HQ-B型

Z-15HQ-B型

Z-10FQY-B型

Z-15EQ-B型

Z-15GQ3-B型※

Z-15GQ8-B型※

289_dm_6

註1. 請避免同時使用M12 安裝螺絲與外殼安裝孔，此方式會對開關本身施加拉伸力道，導致外殼與護蓋破損。

2. Z-15GQ3-B型的PT量比Z-15GQ型為大。

3. Z-15GQ8-B 可透過在柱塞加裝螺絲調整動作位置。

4. Z-15GQ8-B型的柱塞部M3深度10 的貫通孔，請注意勿浸水或讓螺絲固定劑滲入。

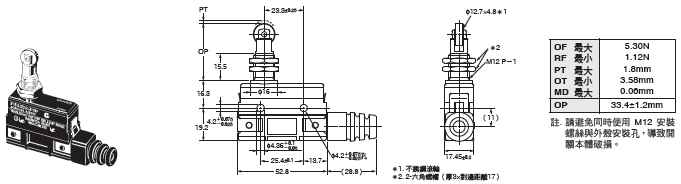

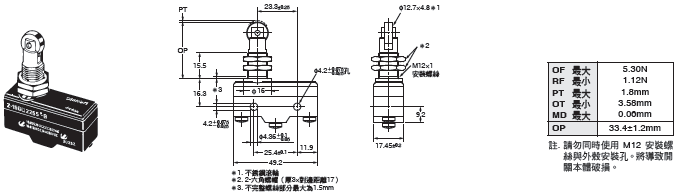

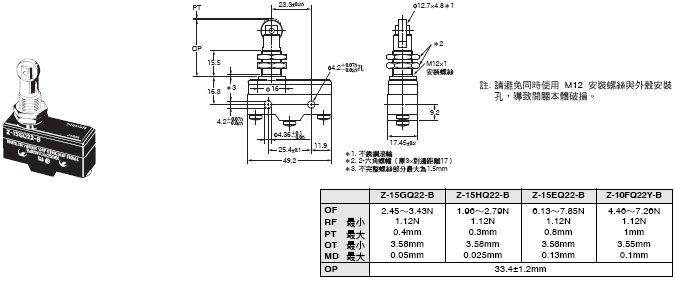

面板安裝式滾輪柱塞型

Z-15GQ22-B型

Z-15EQ22-B型

Z-15HQ22-B型

Z-10FQ22Y-B型

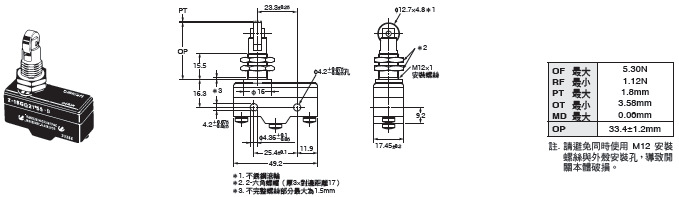

註. 請避免同時使用M12 安裝螺絲與外殼安裝孔，導致開關本體破損。

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

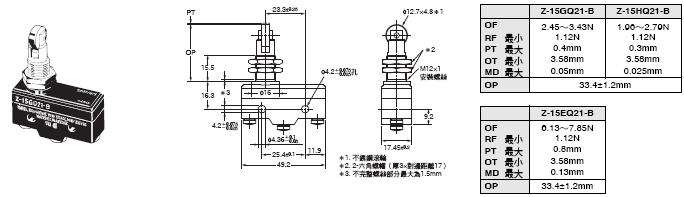

面板安裝式交叉滾輪柱塞型

Z-15GQ21-B型

Z-15EQ21-B型

Z-15HQ21-B型

註. 請避免同時使用M12 安裝螺絲與外殼安裝孔，導致開關本體破損。

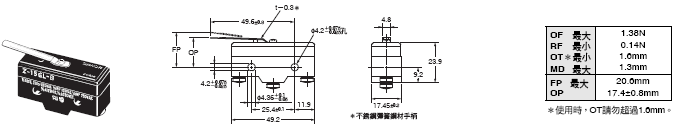

簧片型

Z-15GL-B型

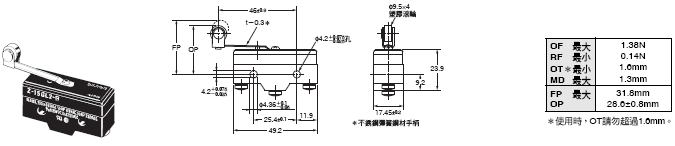

滾輪簧片型

Z-15GL2-B型

鉸鏈短手柄型

Z-15GW21-B型

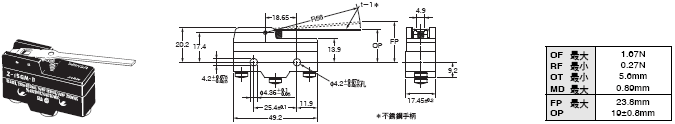

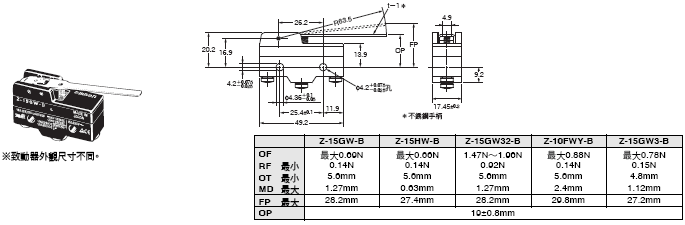

鉸鏈手柄型

Z-15GW-B型

Z-15GW32-B型

Z-15HW-B型

Z-10FWY-B型

Z-15GW3-B型（手柄長：R56）※

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

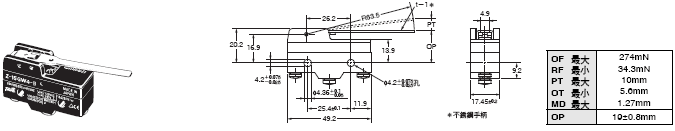

微量鉸鏈手柄型

Z-15GW4-B型

Z-15HW24-B型

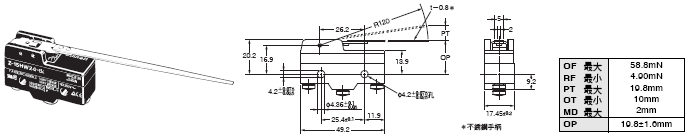

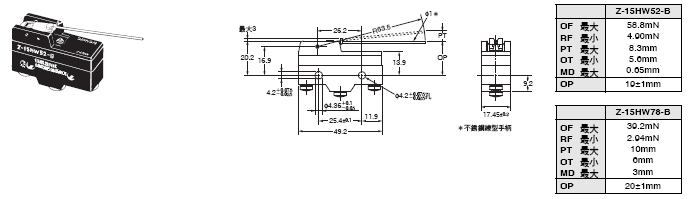

微量鉸鏈線形手柄型

Z-15HW52-B型

Z-15HW78-B型（手柄長：R110）※

※致動器外觀尺寸不同。

註. AC額定電流為10A，額定電壓為125、250V。

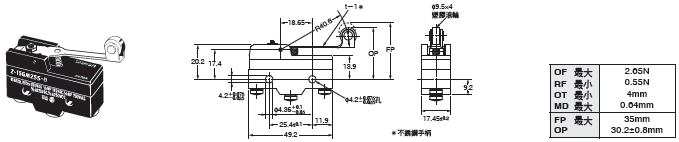

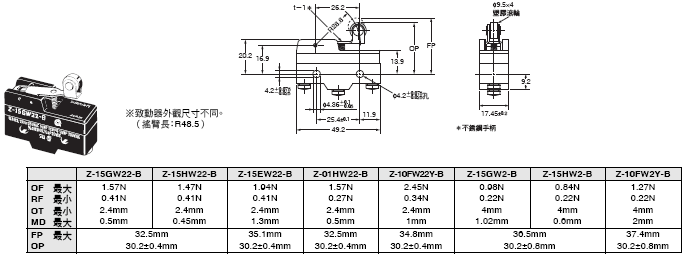

鉸鏈滾輪短手柄型

Z-15GW22-B型

Z-01HW22-B型

Z-15HW22-B型

Z-10FW22Y-B型

Z-15EW22-B型

Z-15GW2-B型※

Z-15HW2-B型※

Z-10FW2Y-B型※

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

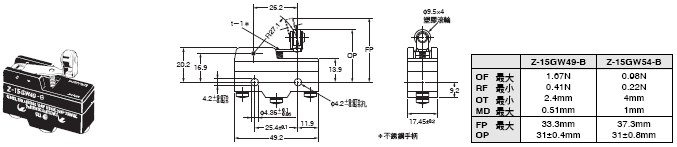

鉸鏈交叉滾輪短手柄型

Z-15GW49-B型

Z-15GW54-B型（手柄長：R48.7）※

※致動器外觀尺寸不同。

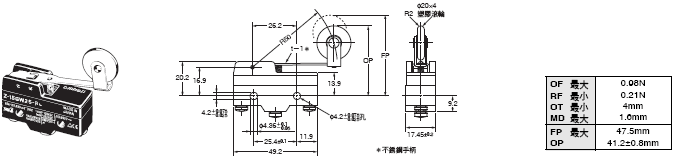

鉸鏈滾輪手柄型

Z-15GW25-B型

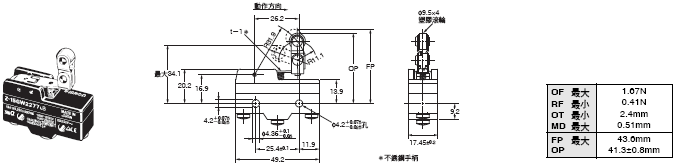

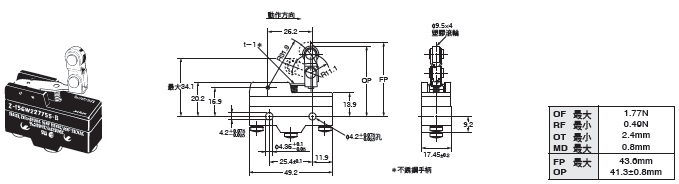

單向鉸鏈滾輪短手柄型

Z-15GW2277-B型

逆動作鉸鏈手柄型※※

Z-15GM-B型

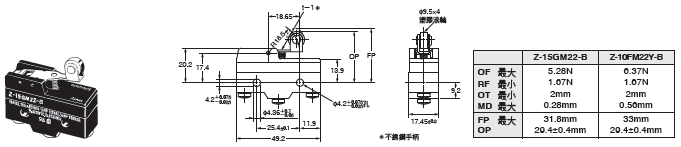

逆動作鉸鏈滾輪短手柄型※※

Z-15GM22-B型

Z-10FM22Y-B型

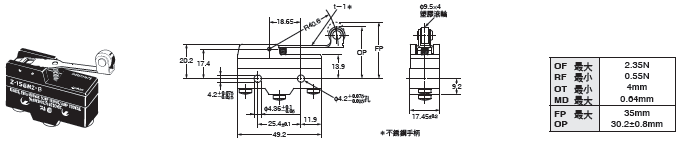

逆動作鉸鏈滾輪手柄型※※

Z-15GM2-B型

※※逆動作：致動器手柄在壓縮螺旋彈簧作用下，保持按下按鈕狀態，操作手柄後，進行反轉動作（按鈕復歸）的類型。

因在自由狀態下為按下按鈕狀態，故自由狀態時具有優異耐震動與耐衝擊性。

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

標準型[防滴型（無防滴端子保護蓋）]

端子種類

無防滴端子蓋

外觀尺寸／動作特性

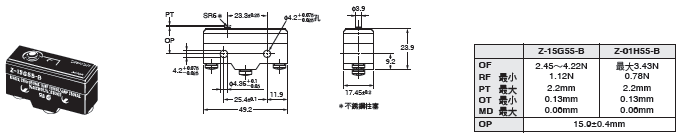

柱塞型

Z-15G55-B型

Z-01H55-B型

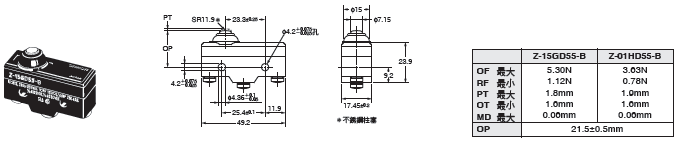

彈簧短柱塞型

Z-15GD55-B型

Z-01HD55-B型

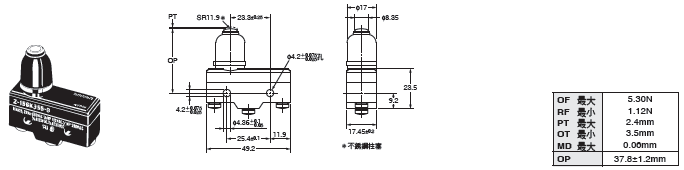

彈簧柱塞型

Z-15GK55-B型

Z-15GK355-B型

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

面板安裝式柱塞型

Z-15GQ55-B型

面板安裝式滾輪柱塞型

Z-15GQ2255-B型

面板安裝式交叉滾輪柱塞型

Z-15GQ2155-B型

簧片型

Z-15GL55-B型

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

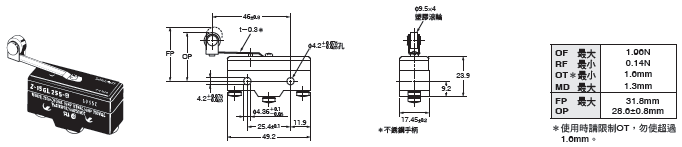

滾輪簧片型

Z-15GL255-B型

鉸鏈短手柄型

Z-15GW2155-B型

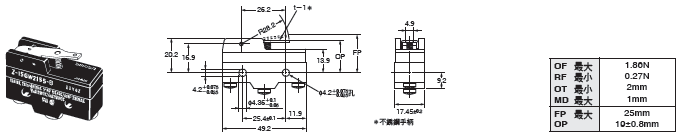

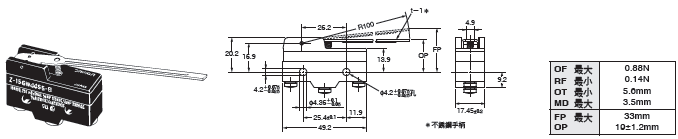

鉸鏈長手柄型

Z-15GW4455-B型

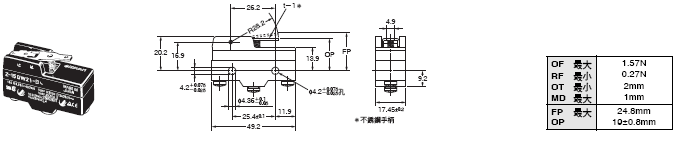

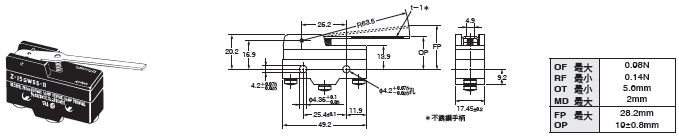

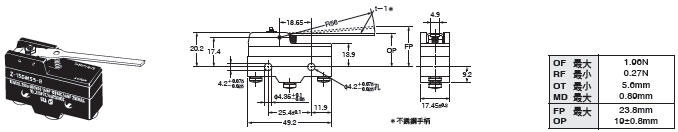

鉸鏈手柄型

Z-15GW55-B型

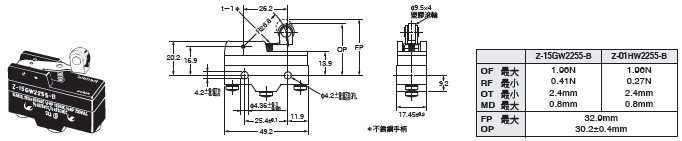

鉸鏈滾輪短手柄型

Z-15GW2255-B型

Z-01HW2255-B型

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

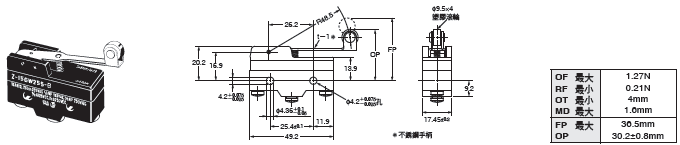

鉸鏈滾輪手柄型

Z-15GW255-B型

單向鉸鏈滾輪短手柄型

Z-15GW227755-B型

逆動作鉸鏈手柄型※

Z-15GM55-B型

逆動作鉸鏈滾輪短手柄型※

Z-15GM2255-B型

逆動作鉸鏈滾輪手柄型※

Z-15GM255-B型

※逆動作：致動器手柄在壓縮螺旋彈簧作用下，保持按下按鈕狀態，操作手柄後，進行反轉動作（按鈕復歸）的類型。

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

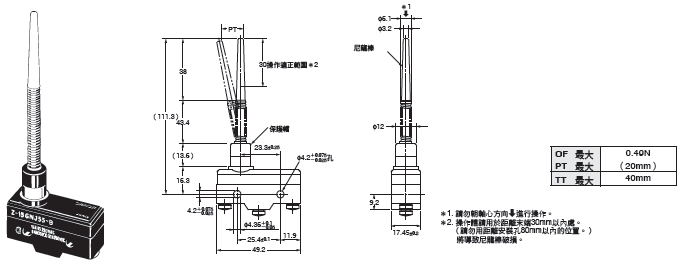

彈性棒桿型（螺旋彈簧型）

Z-15GNJ55-B型

彈性棒桿型（鋼線型）

Z-15HNJS55-B型

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

標準型[防滴（附防滴端子保護蓋）]

外觀尺寸／動作特性

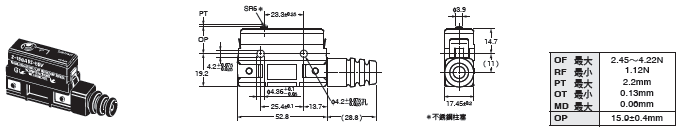

柱塞型

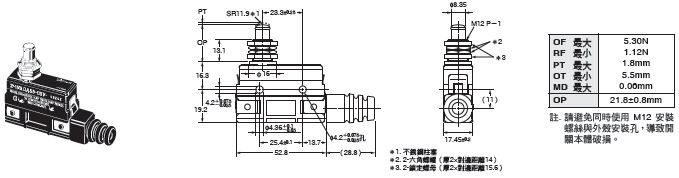

Z-15GA55-B5V型

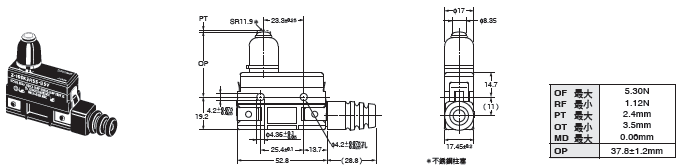

Z-15GK3A55-B5V型

面板安裝式柱塞型

Z-15GQA55-B5V型

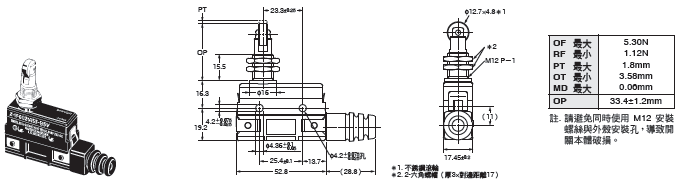

面板安裝式滾輪柱塞型

Z-15GQ22A55-B5V型

面板安裝式交叉滾輪柱塞型

Z-15GQ21A55-B5V型

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm

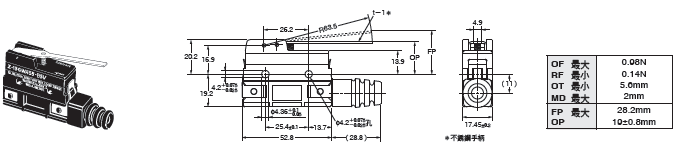

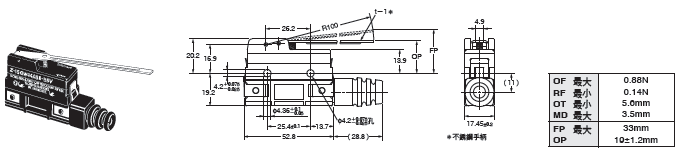

鉸鏈長手柄型

Z-15GW44A55-B5V型

鉸鏈手柄型

Z-15GWA55-B5V型

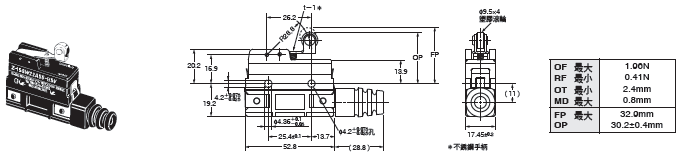

鉸鏈滾輪短手柄型

Z-15GW22A55-B5V型

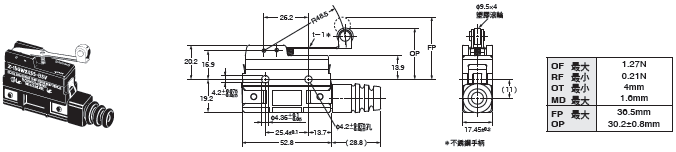

鉸鏈滾輪手柄型

Z-15GW2A55-B5V型

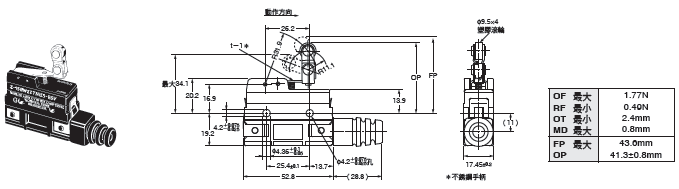

單向鉸鏈滾輪短手柄型

Z-15GW2277A55-B5V型

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

標準型[防滴（模壓端子型）]

模壓端子型

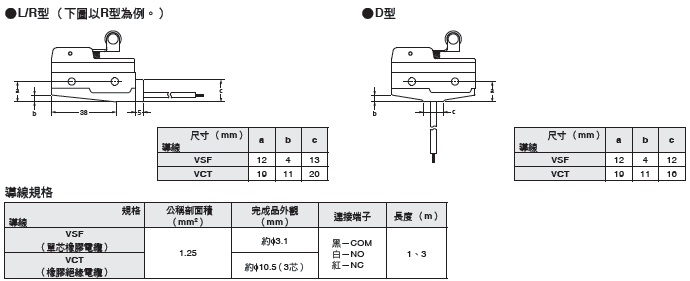

L/R型（下圖以R型為例。）

註. 模壓端子型未獲UL、CSA、EN標準認證。

維持接觸型

外觀尺寸／動作特性

柱塞型

Z-15ER型

彈簧細長柱塞型

Z-15ESR型

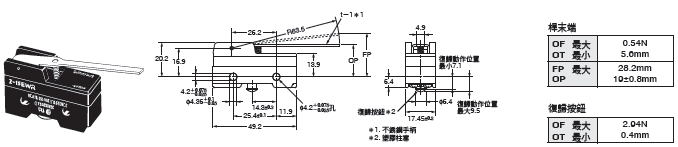

鉸鏈手柄型

Z-15EWR型

註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
Z 規格說明書	- [12080KB]	2015年12月8日 20151208	Z 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
Z Data Sheet	- [7325KB]	Sep 12, 2022 20220912	Z Data Sheet

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
