M22N

M22N

產品特色
φ22mm指示燈藉由短機身與配線方向的變更，讓控制盤輕薄短小化新增Push-In Plus端子台型，配線更輕鬆
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 選購品 型錄 CAD

作業性

• 變更配線方向，提高配線區的辨識度(Push-In Plus端子台型)
• 端子螺絲採用保持結構設計，適用圓形壓接端子(螺絲端子台型)

小型化

• 變更配線方向，可精簡水平方向的空間(Push-In Plus端子台型)
• 短機身設計

產品種類

• 備有通用型產品適用之安全規格/電壓規格
• 備有φ22.3、φ25.5等2種面板開孔尺寸以供安裝
• 備有多種指示燈燈色/形狀可供選擇
• 防護機構符合IP66、NEMA 4X、13等規範

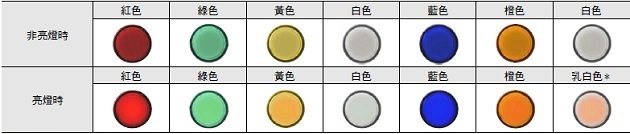

帶燈部的顏色

M22N 種類 1

＊上表所示為帶燈部的顏色為透明/白(記號：TW)搭配黃色(記號：Y) LED指示燈時之亮燈顏色。

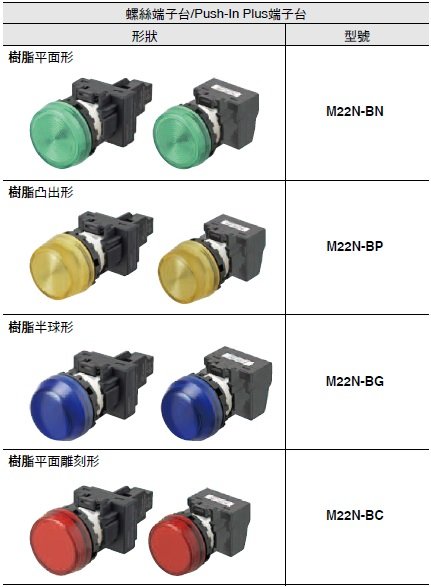

機種一覽

M22N 種類 2

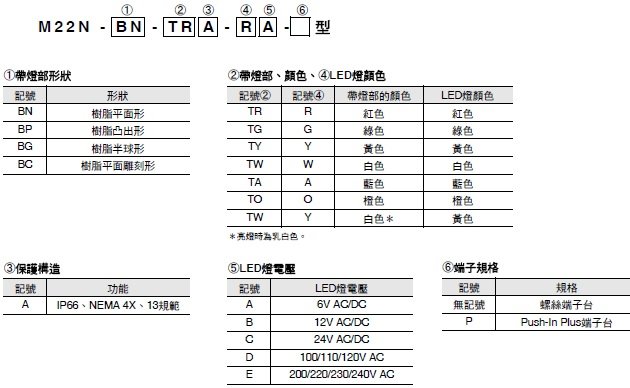

型號構成

型號基準

帶燈部、LED燈部、本體部套裝組合的型號說明。關於組裝的詳細資訊請參閱「種類」。

套裝組合型號

M22N 種類 5

套裝組合型號

以套裝組合方式提供帶燈部、LED燈部、本體部。

指示燈

形狀 額定電壓 型號 ②②
帶燈部的顏色		 ④
LED燈顏色
樹脂平面形
3451_lu_4_1		 6V AC/DC M22N-BN-②②A-④A TR ：透明-紅色
TG ：透明-綠色
TY ：透明-黃色
TW ：透明-白色
TA ：透明-藍色
TO ：透明-橙色		 R ：紅色
G ：綠色
Y ：黃色
W ：白色
A ：藍色
O ：橙色
M22N-BN-②②A-④A-P
12V AC/DC M22N-BN-②②A-④B
M22N-BN-②②A-④B-P
24V AC/DC M22N-BN-②②A-④C
M22N-BN-②②A-④C-P
100/110/120V AC M22N-BN-②②A-④D
M22N-BN-②②A-④D-P
200/220/230/240V AC M22N-BN-②②A-④E
M22N-BN-②②A-④E-P
樹脂凸出形
3451_lu_4_2		 6V AC/DC M22N-BP-②②A-④A
M22N-BP-②②A-④A-P
12V AC/DC M22N-BP-②②A-④B
M22N-BP-②②A-④B-P
24V AC/DC M22N-BP-②②A-④C
M22N-BP-②②A-④C-P
100/110/120V AC M22N-BP-②②A-④D
M22N-BP-②②A-④D-P
200/220/230/240V AC M22N-BP-②②A-④E
M22N-BP-②②A-④E-P
樹脂半球形
3451_lu_4_3		 6V AC/DC M22N-BG-②②A-④A
M22N-BG-②②A-④A-P
12V AC/DC M22N-BG-②②A-④B
M22N-BG-②②A-④B-P
24V AC/DC M22N-BG-②②A-④C
M22N-BG-②②A-④C-P
100/110/120V AC M22N-BG-②②A-④D
M22N-BG-②②A-④D-P
200/220/230/240V AC M22N-BG-②②A-④E
M22N-BG-②②A-④E-P
樹脂平面雕刻形
3451_lu_4_4		 6V AC/DC M22N-BC-②②A-④A
M22N-BC-②②A-④A-P
12V AC/DC M22N-BC-②②A-④B
M22N-BC-②②A-④B-P
24V AC/DC M22N-BC-②②A-④C
M22N-BC-②②A-④C-P
100/110/120V AC M22N-BC-②②A-④D
M22N-BC-②②A-④D-P
200/220/230/240V AC M22N-BC-②②A-④E
M22N-BC-②②A-④E-P

註. 通常帶燈部和LED指示燈為相同顏色。
但本品亦備有乳白色，可供白色按鈕+黃色LED指示燈搭配之用。 M22N-B[]-TWA-Y[]-[]型

安全規格認證額定值

UL508 (File No.E76675)、CSA C22.2 No.14

12mA 6V AC/DC
12mA 12V AC/DC
12mA 24V AC/DC
12mA 100-120V AC
12mA 200-240V AC

TÜV (EN60947-5-1)

80mA 6V AC/DC
40mA 12V AC/DC
20mA 24V AC/DC
10mA 100-120V AC
5mA 200-240V AC

CCC (GB14048.5)

6、12、24V AC/DC
100-120、200-240V AC

適用規格

UL1059、UL486E
(Push-In Plus端子台型)

額定

LED燈

額定電壓 使用電壓 電流值
6V AC/DC 6V AC/DC ±10% 約11mA (紅色、橙色、黃色、藍色)
約5mA (白色、綠色)
12V AC/DC 12V AC/DC ±10% 約12mA (紅色、橙色、黃色、藍色)
約5mA (白色、綠色)
24V AC/DC 24V AC/DC ±10% 約12mA (紅色、橙色、黃色、藍色)
約5mA (白色、綠色)
100V AC 100V AC ±10% 約12mA (紅色、橙色、黃色、藍色)
約5mA (白色、綠色)
110V AC 110V AC ±10%
120V AC 100V AC ~ 130V AC
200V AC 200V AC ±10% 約12mA (紅色、橙色、黃色、藍色)
約5mA (白色、綠色)
220V AC 220V AC ±10%
230V AC 230V AC ±10%
240V AC 220 ~ 250V AC

性能

項目 指示燈
容許操作頻率 機械性 --
電氣性 --
絕緣阻抗 --
接觸電阻 --
耐電壓 同極端子間 --
各端子與接地間 AC2500V 50/60Hz 1min (預設值)
振動 誤動作 10 ~ 55Hz重複振幅1.5mm
衝擊 誤動作 最大1000m/s2
耐久性 機械性 --
電氣性 --
使用環境溫度＊1 -25 ~ +55℃
使用環境濕度 35 ~ 85%RH
保存環境溫度＊1 -40 ~ +80℃
保護構造＊2 IP66、NEMA4X、NEMA13規範
感電保護等級 Class II
PTI (追蹤特性) 175
污染度(使用環境) 3 (EN 60947-5-1)
重量 約30g

＊1. 不可結冰結露。
＊2. 為面板前方的保護構造。

（單位：mm）

指示燈

樹脂平面形

M22N-BN-[][]A-[][]型

M22N 外觀尺寸 2

M22N-BN-[][]A-[][]-P型

M22N 外觀尺寸 3

樹脂半球形

M22N-BG-[][]A-[][]型

M22N 外觀尺寸 4

M22N-BG-[][]A-[][]-P型

M22N 外觀尺寸 5

樹脂凸出形

M22N-BP-[][]A-[][]型

M22N 外觀尺寸 6

M22N-BP-[][]A-[][]-P型

M22N 外觀尺寸 7

樹脂平面雕刻形

M22N-BC-[][]A-[][]型

M22N 外觀尺寸 8

M22N-BC-[][]A-[][]-P型

M22N 外觀尺寸 9

選購品、工具

選購品、工具(另售)

種類 形狀 分類 型號 備註
保護蓋 3441_j_1_1 --- A22NZ-A-303 避免錯誤動作發生的保護蓋。
請勿與其他配件同時使用。(附密合膠條)
面板開孔尺寸φ22.3/25.5專用
無法安裝鑰匙型選擇開關。
面板插塞
(樹脂)		 3441_j_1_2 圓形 A22NZ-A-401 補充即將增設的面板孔。
適用的面板厚度：0.8 ~ 3.0mm
面板開孔尺寸 φ22.3專用
面板插塞
(金屬)		 3441_j_1_3 圓形 A22NZ-A-402 補充即將增設的面板孔。
適用的面板厚度：0.8 ~ 6.0mm(附密封橡膠)
面板開孔尺寸 φ22.3專用
止迴環 3441_j_1_4 圓形 A22NZ-A-403 可用來提高操作部位內部 +0的止迴強度。
(附密封橡膠)
面板開孔尺寸 φ22.3專用
可與止迴部件併用。
止迴部件 3441_j_1_5 --- A22NZ-A-50501 可用來提高操作部位的止迴強度。
可與止迴環併用。
A22N系列與A30N系列可以共用。
補強板 3441_j_1_6 --- A22NZ-A-C01 如需提高開關組件及亮燈組件的強度時，請使用補強板。
詳情請參閱使用方法型錄第95頁之相關說明。
按鍵 3441_j_1_7 --- A22NZ-K-01 使用鑰匙型選擇開關。
控制盒 3441_j_1_8 1孔 A22NZ-A-B01Y 適用範圍
• 螺絲端子台型
開關連動 對應至1段
• Push-In Plus端子台型
開關 僅對應1接點組件
面板開孔尺寸 φ22.3專用
接頭 3441_j_1_9 適用電線尺寸
(mm)		 φ7 ~ 9 A22Z-3500-1

此為塑膠製品，從開關控制盒拉出電纜線時使用。

請參閱型錄第98頁
φ9 ~ 11 A22Z-3500-2
防水蓋 3441_j_1_10 平面形用 A22Z-3600F 可防止粉塵、水等侵入操作部位內部。
顏色：半透明
材質：矽膠
面板開孔尺寸φ22.3/25.5專用
無法安裝選擇開關或鑰匙型選擇開關。
凸出形用 A22Z-3600T
全防護形用 A22Z-3600G
φ30用樹脂
附件		 3441_j_1_11 圓形 A22Z-A30 適合用來安裝孔徑φ30的面板。，請情請參閱型錄第99頁。
使用指示燈時，需另行購買並加裝止迴部件。
銘牌組件
一般型		 3441_j_1_12 黑色 A22NZ-A-50103 附銘牌(黑底無字)。
面板開孔尺寸 φ22.3專用
銘牌
(一般型用)		 3441_j_1_13 不帶文字 A22Z-3443B 黑色
A22Z-3443R 紅色
A22Z-3443W 白色
A22Z-3443C 透明
○ A22Z-3443R-2 紅底白字
STOP A22Z-3443R-4
停止 A22Z-3443R-J4
緊急停止開關 A22Z-3443R-J1 紅底黑字
| A22Z-3443B-1 黑底白字
START A22Z-3443B-3
ON A22Z-3443B-5
OFF A22Z-3443B-6
UP A22Z-3443B-7
DOWN A22Z-3443B-8
POWER ON A22Z-3443B-9
OFF-ON A22Z-3443B-10
自動 A22Z-3443B-J1
手動 A22Z-3443B-J2
起動 A22Z-3443B-J3
復帰 A22Z-3443B-J4
入 A22Z-3443B-J5
切 A22Z-3443B-J6
電源 A22Z-3443B-J7
運転 A22Z-3443B-J8
上昇 A22Z-3443B-J9
下降 A22Z-3443B-J10
切-入 A22Z-3443B-J11
手動-自動 A22Z-3443B-J12
逆転ｰ正転 A22Z-3443B-J13
閉-開 A22Z-3443B-J14
手動 切 自動 A22Z-3443B-J15
銘牌組件
大型		 3441_j_1_14 黑色 A22NZ-A-51103 附銘牌(黑底無字)。
面板開孔尺寸 φ22.3專用

銘牌

(大型用)

 3441_j_1_15 不帶文字 A22Z-3453B 黑色
A22Z-3453R 紅色
A22Z-3453W 白色
A22Z-3453C 透明
鎖緊工具 3441_j_1_16 --- A22NZ-A-301 適合用來鎖合面板背面的鎖合用螺帽。
LED燈更換工具 3441_j_1_17 --- A22NZ-A-302 此為橡膠製品，可讓LED燈的裝卸更為簡便。
外蓋鎖緊工具 3441_j_1_18 --- A22Z-3908 可用來卸除平面形、突出形、全防護形等按鈕開關的護蓋。
