A22NS / A22NW

產品特色

φ22mm選擇開關。藉由縮短機身與配線方向的變更，讓控制盤輕薄短小化。新增Push-In Plus端子台型，配線更輕鬆。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸選購品型錄 CAD

作業性

• 變更配線方向，提高配線區的辨識度(Push-In Plus 端子台型)
• 端子螺絲採用保持結構設計，適用圓形壓接端子(螺絲端子台型)
• 即使加裝開關組件，也能再鎖合其他端子(螺絲端子台型)

小型化

• 變更配線方向，可精簡水平方向的空間(Push-In Plus端子台型)
• 短機身設計
• A22NW型(帶燈型)和A22NS型(不帶燈型)的尺寸大小相同

安全性

• 採用鎖定桿結構，精確，操作更簡便
• 採用護指機構，大幅提高安全性
• 配線不鬆脫，完全不需要維護(Push-In Plus端子台型)

產品種類

• 備有通用型產品適用之安全規格/電壓規格
• 備有φ22.3、φ25.5等2種面板開孔尺寸以供安裝
• 按鈕、邊框皆備有多種顏色/形狀/材質可供選擇
• 防護機構符合IP66、NEMA 4X、13等規範

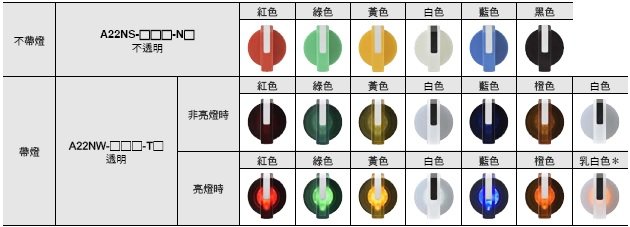

操作部位的顏色

＊上表所示為操作部位顏色為透明/白(記號：TW)搭配黃色(記號：Y) LED指示燈時之亮燈顏色。

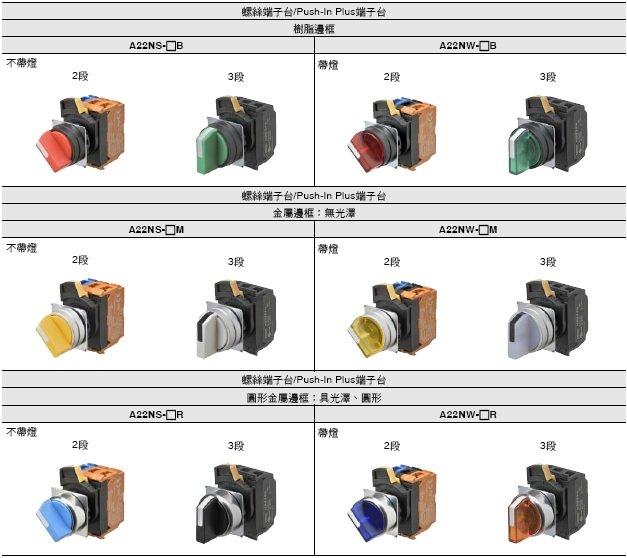

機種一覽

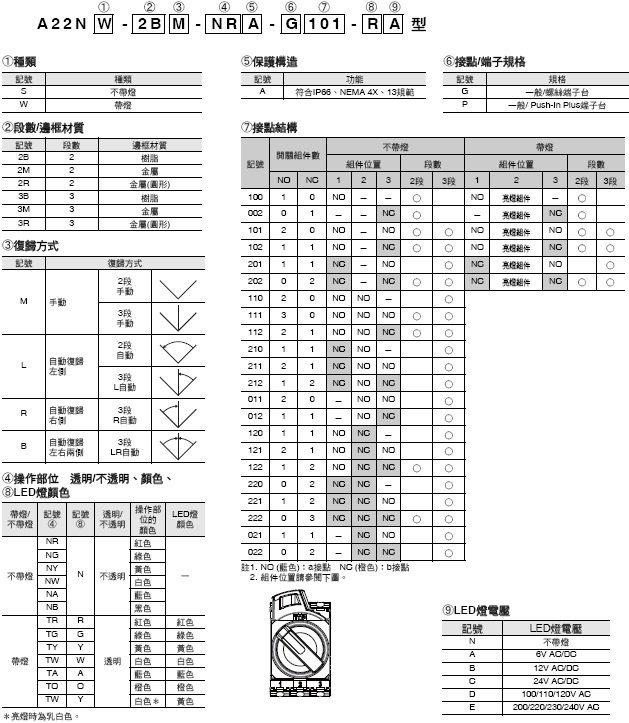

型號構成

型號基準

以下所示為安裝操作部位、LED指示燈(僅限帶燈型)、安裝台、開關組件、亮燈組件(僅限帶燈型)等零件後之套裝組合型號。

套裝組合型號

構造

接點結構表

2段

輸出點數	記號	接點結構	組件位置	接點	旋鈕位置
輸出點數	記號	接點結構	組件位置	接點	1	2
1	100	1NO	1	NO		ON
			2	---	---	---
			3	---	---	---
1	002	1NC	1	---	---	---
			2	---	---	---
			3	NC	ON
2	102	1NO/1NC	1	NO		ON
			2	---	---	---
			3	NC	ON
2	101	2NO	1	NO		ON
			2	---	---	---
			3	NO		ON
2	202	2NC	1	NC	ON
			2	---	---	---
			3	NC	ON
3	111	3NO	1	NO		ON
			2	NO		ON
			3	NO		ON
3	222	3NC	1	NC	ON
			2	NC	ON
			3	NC	ON
3	122	1NO/2NC	1	NO		ON
			2	NC	ON
			3	NC	ON
3	112	2NO/1NC	1	NO		ON
			2	NO		ON
			3	NC	ON

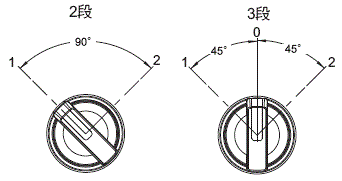

操作角度

3段

輸出點數	記號	接點結構	組件位置	接點	旋鈕位置
輸出點數	記號	接點結構	組件位置	接點	1	0	2
2	110	2NO	1	NO	ON
			2	NO	ON		ON
			3	---	---	---	---
2	011	2NO	1	---	---	---	---
			2	NO	ON		ON
			3	NO			ON
2	101	2NO	1	NO	ON
			2	---	---	---	---
			3	NO			ON
2	220	2NC	1	NC		ON	ON
			2	NC		ON
			3	---	---	---	---
2	022	2NC	1	---	---	---	---
			2	NC		ON
			3	NC	ON	ON
2	202	2NC	1	NC		ON	ON
			2	---	---	---	---
			3	NC	ON	ON
2	120	1NO/1NC	1	NO	ON
			2	NC		ON
			3	---	---	---	---
2	102	1NO/1NC	1	NO	ON
			2	---	---	---	---
			3	NC	ON	ON
2	210	1NO/1NC	1	NC		ON	ON
			2	NO	ON		ON
			3	---	---	---	---
2	201	1NO/1NC	1	NC		ON	ON
			2	---	---	---	---
			3	NO			ON
2	012	1NO/1NC	1	---	---	---	---
			2	NO	ON		ON
			3	NC	ON	ON
2	021	1NO/1NC	1	---	---	---	---
			2	NC		ON
			3	NO			ON
3	111	3NO	1	NO	ON
			2	NO	ON		ON
			3	NO			ON
3	222	3NC	1	NC		ON	ON
			2	NC		ON
			3	NC	ON	ON
3	122	1NO/2NC	1	NO	ON
			2	NC		ON
			3	NC	ON	ON
3	212	1NO/2NC	1	NC		ON	ON
			2	NO	ON		ON
			3	NC	ON	ON
3	221	1NO/2NC	1	NC		ON	ON
			2	NC		ON
			3	NO			ON
3	211	2NO/1NC	1	NC		ON	ON
			2	NO	ON		ON
			3	NO			ON
3	121	2NO/1NC	1	NO	ON
			2	NC		ON
			3	NO			ON
3	112	2NO/1NC	1	NO	ON
			2	NO	ON		ON
			3	NC	ON	ON

操作角度

套裝組合型號

交貨時本品將以操作部位、安裝台及開關組件搭配成套方式出貨。

不帶燈 2段選擇開關

形狀	邊框材質	輸出點數	型號	(3) 復歸方式	(4)(4) 操作部位的顏色	(7)(7)(7) 接點結構
樹脂邊框	2B	1	A22NS-2B(3)-(4)(4)A-G(7)(7)(7)-NN	M：手動 L ：自動復歸左側	NR ：不透明-紅色 NG：不透明-綠色 NY ：不透明-黃色 NW：不透明-白色 NA ：不透明-藍色 NB ：不透明-黑色	100 002
		1	A22NS-2B(3)-(4)(4)A-P(7)(7)(7)-NN			100 002
		2	A22NS-2B(3)-(4)(4)A-G(7)(7)(7)-NN			102 101 202
		2	A22NS-2B(3)-(4)(4)A-P(7)(7)(7)-NN			102 101 202
		3	A22NS-2B(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 112
		3	A22NS-2B(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 112
金屬邊框	2M	1	A22NS-2M(3)-(4)(4)A-G(7)(7)(7)-NN			100 002
		1	A22NS-2M(3)-(4)(4)A-P(7)(7)(7)-NN			100 002
		2	A22NS-2M(3)-(4)(4)A-G(7)(7)(7)-NN			102 101 202
		2	A22NS-2M(3)-(4)(4)A-P(7)(7)(7)-NN			102 101 202
		3	A22NS-2M(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 112
		3	A22NS-2M(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 112
圓形金屬邊框	2R	1	A22NS-2R(3)-(4)(4)A-G(7)(7)(7)-NN			100 002
		1	A22NS-2R(3)-(4)(4)A-P(7)(7)(7)-NN			100 002
		2	A22NS-2R(3)-(4)(4)A-G(7)(7)(7)-NN			102 101 202
		2	A22NS-2R(3)-(4)(4)A-P(7)(7)(7)-NN			102 101 202
		3	A22NS-2R(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 112
		3	A22NS-2R(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 112

不帶燈 3段選擇開關

形狀	邊框材質	輸出點數	型號	(3) 復歸方式	(4)(4) 操作部位的顏色	(7)(7)(7) 接點結構
樹脂邊框	3B	2	A22NS-3B(3)-(4)(4)A-G(7)(7)(7)-NN	M：手動 L ：自動復歸左側 R：自動復歸右側 B：自動復歸左右兩側	NR ：不透明-紅色 NG：不透明-綠色 NY ：不透明-黃色 NW：不透明-白色 NA ：不透明-藍色 NB ：不透明-黑色	110 011 101 220 022 202 120 102 210 201 012 021
		2	A22NS-3B(3)-(4)(4)A-P(7)(7)(7)-NN			110 011 101 220 022 202 120 102 210 201 012 021
		3	A22NS-3B(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 212 221 211 121 112
		3	A22NS-3B(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 212 221 211 121 112
金屬邊框	3M	2	A22NS-3M(3)-(4)(4)A-G(7)(7)(7)-NN			110 011 101 220 022 202 120 102 210 201 012 021
		2	A22NS-3M(3)-(4)(4)A-P(7)(7)(7)-NN			110 011 101 220 022 202 120 102 210 201 012 021
		3	A22NS-3M(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 212 221 211 121 112
		3	A22NS-3M(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 212 221 211 121 112
圓形金屬邊框	3R	2	A22NS-3R(3)-(4)(4)A-G(7)(7)(7)-NN			110 011 101 220 022 202 120 102 210 201 012 021
		2	A22NS-3R(3)-(4)(4)A-P(7)(7)(7)-NN			110 011 101 220 022 202 120 102 210 201 012 021
		3	A22NS-3R(3)-(4)(4)A-G(7)(7)(7)-NN			111 222 122 212 221 211 121 112
		3	A22NS-3R(3)-(4)(4)A-P(7)(7)(7)-NN			111 222 122 212 221 211 121 112

套裝組合型號

交貨時本品將以操作部位、安裝台及開關組件搭配成套的方式出貨。

帶燈 2段選擇開關

形狀	邊框材質	輸出點數	型號	(3) 復歸方式	(4)(4) 操作部位的顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	2B	1	A22NW-2B(3)-(4)(4)A- G(7)(7)(7)-(8)(9)	M：手動 L ：左側自動復歸	TR ：透明-紅色 TG ：透明-綠色 TY ：透明-黃色 TW：透明-白色 TA ：透明-藍色 TO ：透明-橙色	100 002	R：紅色 G：綠色 Y：黃色 A：藍色 O：橙色 W：白色	A：6V AC/DC B：12V AC/DC C：24V AC/DC D：100/110/120V AC E：200/220/230/240V AC
		1	A22NW-2B(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			100 002
		2	A22NW-2B(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			102 101 202
		2	A22NW-2B(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			102 101 202
金屬邊框	2M	1	A22NW-2M(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			100 002
		1	A22NW-2M(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			100 002
		2	A22NW-2M(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			102 101 202
		2	A22NW-2M(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			102 101 202
圓形金屬邊框	2R	1	A22NW-2R(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			100 002
		1	A22NW-2R(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			100 002
		2	A22NW-2R(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			102 101 202
		2	A22NW-2R(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			102 101 202

帶燈 3段選擇開關

形狀	邊框材質	輸出點數	型號	(3) 復歸方式	(4)(4) 操作部位的顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	3B	2	A22NW-3B(3)-(4)(4)A- G(7)(7)(7)-(8)(9)	M：手動 L ：左側自動復歸 R：返回右側自動復歸 B：自動復歸左右兩側	TR ：透明-紅色 TG ：透明-綠色 TY ：透明-黃色 TW：透明-白色 TA ：透明-藍色 TO ：透明-橙色	101 202 102 201	R：紅色 G：綠色 Y：黃色 A：藍色 O：橙色 W：白色	A：6V AC/DC B：12V AC/DC C：24V AC/DC D：100/110/120V AC E：200/220/230/240V AC
樹脂邊框	3B	2	A22NW-3B(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			101 202 102 201
金屬邊框	3M	2	A22NW-3M(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			101 202 102 201
金屬邊框	3M	2	A22NW-3M(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			101 202 102 201
圓形金屬邊框	3R	2	A22NW-3R(3)-(4)(4)A- G(7)(7)(7)-(8)(9)			101 202 102 201
圓形金屬邊框	3R	2	A22NW-3R(3)-(4)(4)A- P(7)(7)(7)-(8)(9)			101 202 102 201

註. 通常操作部位和LED指示燈為相同顏色。
但本品亦備有乳白色，可供白色按鈕+黃色LED指示燈搭配之用。 A22N[]-[][][]-TWA-[][][][]-Y[]

零件組成

請依照操作部位、LED指示燈(僅限帶燈型)、安裝台、開關組件、亮燈組件(僅限帶燈型)等零件分別訂購，您可利用套裝組合訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

單品型號

操作部位、安裝台、開關組件皆可分別訂購，您可利用套裝組合搭配的訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

操作部位

不帶燈類型

邊框材質/形狀			樹脂	金屬
段數	復歸方式	操作部位的顏色	型號	型號
2	手動	不透明- 紅色	A22NZ-2BM-NRA	A22NZ-2MM-NRA
2	自動復歸左側		A22NZ-2BL-NRA	A22NZ-2ML-NRA
3	手動		A22NZ-3BM-NRA	A22NZ-3MM-NRA
	自動復歸左側		A22NZ-3BL-NRA	A22NZ-3ML-NRA
	自動復歸右側		A22NZ-3BR-NRA	A22NZ-3MR-NRA
	自動復歸左右兩側		A22NZ-3BB-NRA	A22NZ-3MB-NRA
2	手動	不透明- 綠色	A22NZ-2BM-NGA	A22NZ-2MM-NGA
2	自動復歸左側		A22NZ-2BL-NGA	A22NZ-2ML-NGA
3	手動		A22NZ-3BM-NGA	A22NZ-3MM-NGA
	自動復歸左側		A22NZ-3BL-NGA	A22NZ-3ML-NGA
	自動復歸右側		A22NZ-3BR-NGA	A22NZ-3MR-NGA
	自動復歸左右兩側		A22NZ-3BB-NGA	A22NZ-3MB-NGA
2	手動	不透明- 黃色	A22NZ-2BM-NYA	A22NZ-2MM-NYA
2	自動復歸左側		A22NZ-2BL-NYA	A22NZ-2ML-NYA
3	手動		A22NZ-3BM-NYA	A22NZ-3MM-NYA
	自動復歸左側		A22NZ-3BL-NYA	A22NZ-3ML-NYA
	自動復歸右側		A22NZ-3BR-NYA	A22NZ-3MR-NYA
	自動復歸左右兩側		A22NZ-3BB-NYA	A22NZ-3MB-NYA
2	手動	不透明- 白色	A22NZ-2BM-NWA	A22NZ-2MM-NWA
2	自動復歸左側		A22NZ-2BL-NWA	A22NZ-2ML-NWA
3	手動		A22NZ-3BM-NWA	A22NZ-3MM-NWA
	自動復歸左側		A22NZ-3BL-NWA	A22NZ-3ML-NWA
	自動復歸右側		A22NZ-3BR-NWA	A22NZ-3MR-NWA
	自動復歸左右兩側		A22NZ-3BB-NWA	A22NZ-3MB-NWA
2	手動	不透明- 藍色	A22NZ-2BM-NAA	A22NZ-2MM-NAA
2	自動復歸左側		A22NZ-2BL-NAA	A22NZ-2ML-NAA
3	手動		A22NZ-3BM-NAA	A22NZ-3MM-NAA
	自動復歸左側		A22NZ-3BL-NAA	A22NZ-3ML-NAA
	自動復歸右側		A22NZ-3BR-NAA	A22NZ-3MR-NAA
	自動復歸左右兩側		A22NZ-3BB-NAA	A22NZ-3MB-NAA
2	手動	不透明- 黑色	A22NZ-2BM-NBA	A22NZ-2MM-NBA
2	自動復歸左側		A22NZ-2BL-NBA	A22NZ-2ML-NBA
3	手動		A22NZ-3BM-NBA	A22NZ-3MM-NBA
	自動復歸左側		A22NZ-3BL-NBA	A22NZ-3ML-NBA
	自動復歸右側		A22NZ-3BR-NBA	A22NZ-3MR-NBA
	自動復歸左右兩側		A22NZ-3BB-NBA	A22NZ-3MB-NBA

邊框材質/形狀			金屬(圓形)
段數	復歸方式	操作部位的顏色	型號
2	手動	不透明- 紅色	A22NZ-2RM-NRA
2	自動復歸左側		A22NZ-2RL-NRA
3	手動		A22NZ-3RM-NRA
	自動復歸左側		A22NZ-3RL-NRA
	自動復歸右側		A22NZ-3RR-NRA
	自動復歸左右兩側		A22NZ-3RB-NRA
2	手動	不透明- 綠色	A22NZ-2RM-NGA
2	自動復歸左側		A22NZ-2RL-NGA
3	手動		A22NZ-3RM-NGA
	自動復歸左側		A22NZ-3RL-NGA
	自動復歸右側		A22NZ-3RR-NGA
	自動復歸左右兩側		A22NZ-3RB-NGA
2	手動	不透明- 黃色	A22NZ-2RM-NYA
2	自動復歸左側		A22NZ-2RL-NYA
3	手動		A22NZ-3RM-NYA
	自動復歸左側		A22NZ-3RL-NYA
	自動復歸右側		A22NZ-3RR-NYA
	自動復歸左右兩側		A22NZ-3RB-NYA
2	手動	不透明- 白色	A22NZ-2RM-NWA
2	自動復歸左側		A22NZ-2RL-NWA
3	手動		A22NZ-3RM-NWA
	自動復歸左側		A22NZ-3RL-NWA
	自動復歸右側		A22NZ-3RR-NWA
	自動復歸左右兩側		A22NZ-3RB-NWA
2	手動	不透明- 藍色	A22NZ-2RM-NAA
2	自動復歸左側		A22NZ-2RL-NAA
3	手動		A22NZ-3RM-NAA
	自動復歸左側		A22NZ-3RL-NAA
	自動復歸右側		A22NZ-3RR-NAA
	自動復歸左右兩側		A22NZ-3RB-NAA
2	手動	不透明- 黑色	A22NZ-2RM-NBA
2	自動復歸左側		A22NZ-2RL-NBA
3	手動		A22NZ-3RM-NBA
	自動復歸左側		A22NZ-3RL-NBA
	自動復歸右側		A22NZ-3RR-NBA
	自動復歸左右兩側		A22NZ-3RB-NBA

單品型號

帶燈類型

邊框材質/形狀			樹脂	金屬
段數	復歸方式	操作部位的顏色	型號	型號
2	手動	透明-紅色	A22NZ-2BM-TRA	A22NZ-2MM-TRA
2	自動復歸左側		A22NZ-2BL-TRA	A22NZ-2ML-TRA
3	手動		A22NZ-3BM-TRA	A22NZ-3MM-TRA
	自動復歸左側		A22NZ-3BL-TRA	A22NZ-3ML-TRA
	自動復歸右側		A22NZ-3BR-TRA	A22NZ-3MR-TRA
	自動復歸左右兩側		A22NZ-3BB-TRA	A22NZ-3MB-TRA
2	手動	透明-綠色	A22NZ-2BM-TGA	A22NZ-2MM-TGA
2	自動復歸左側		A22NZ-2BL-TGA	A22NZ-2ML-TGA
3	手動		A22NZ-3BM-TGA	A22NZ-3MM-TGA
	自動復歸左側		A22NZ-3BL-TGA	A22NZ-3ML-TGA
	自動復歸右側		A22NZ-3BR-TGA	A22NZ-3MR-TGA
	自動復歸左右兩側		A22NZ-3BB-TGA	A22NZ-3MB-TGA
2	手動	透明-黃色	A22NZ-2BM-TYA	A22NZ-2MM-TYA
2	自動復歸左側		A22NZ-2BL-TYA	A22NZ-2ML-TYA
3	手動		A22NZ-3BM-TYA	A22NZ-3MM-TYA
	自動復歸左側		A22NZ-3BL-TYA	A22NZ-3ML-TYA
	自動復歸右側		A22NZ-3BR-TYA	A22NZ-3MR-TYA
	自動復歸左右兩側		A22NZ-3BB-TYA	A22NZ-3MB-TYA
2	手動	透明-白色	A22NZ-2BM-TWA	A22NZ-2MM-TWA
2	自動復歸左側		A22NZ-2BL-TWA	A22NZ-2ML-TWA
3	手動		A22NZ-3BM-TWA	A22NZ-3MM-TWA
	自動復歸左側		A22NZ-3BL-TWA	A22NZ-3ML-TWA
	自動復歸右側		A22NZ-3BR-TWA	A22NZ-3MR-TWA
	自動復歸左右兩側		A22NZ-3BB-TWA	A22NZ-3MB-TWA
2	手動	透明-藍色	A22NZ-2BM-TAA	A22NZ-2MM-TAA
2	自動復歸左側		A22NZ-2BL-TAA	A22NZ-2ML-TAA
3	手動		A22NZ-3BM-TAA	A22NZ-3MM-TAA
	自動復歸左側		A22NZ-3BL-TAA	A22NZ-3ML-TAA
	自動復歸右側		A22NZ-3BR-TAA	A22NZ-3MR-TAA
	自動復歸左右兩側		A22NZ-3BB-TAA	A22NZ-3MB-TAA
2	手動	透明-橙色	A22NZ-2BM-TOA	A22NZ-2MM-TOA
2	自動復歸左側		A22NZ-2BL-TOA	A22NZ-2ML-TOA
3	手動		A22NZ-3BM-TOA	A22NZ-3MM-TOA
	自動復歸左側		A22NZ-3BL-TOA	A22NZ-3ML-TOA
	自動復歸右側		A22NZ-3BR-TOA	A22NZ-3MR-TOA
	自動復歸左右兩側		A22NZ-3BB-TOA	A22NZ-3MB-TOA

邊框材質/形狀			金屬(圓形)
段數	復歸方式	操作部位的顏色	型號
2	手動	透明-紅色	A22NZ-2RM-TRA
2	自動復歸左側		A22NZ-2RL-TRA
3	手動		A22NZ-3RM-TRA
	自動復歸左側		A22NZ-3RL-TRA
	自動復歸右側		A22NZ-3RR-TRA
	自動復歸左右兩側		A22NZ-3RB-TRA
2	手動	透明-綠色	A22NZ-2RM-TGA
2	自動復歸左側		A22NZ-2RL-TGA
3	手動		A22NZ-3RM-TGA
	自動復歸左側		A22NZ-3RL-TGA
	自動復歸右側		A22NZ-3RR-TGA
	自動復歸左右兩側		A22NZ-3RB-TGA
2	手動	透明-黃色	A22NZ-2RM-TYA
2	自動復歸左側		A22NZ-2RL-TYA
3	手動		A22NZ-3RM-TYA
	自動復歸左側		A22NZ-3RL-TYA
	自動復歸右側		A22NZ-3RR-TYA
	自動復歸左右兩側		A22NZ-3RB-TYA
2	手動	透明-白色	A22NZ-2RM-TWA
2	自動復歸左側		A22NZ-2RL-TWA
3	手動		A22NZ-3RM-TWA
	自動復歸左側		A22NZ-3RL-TWA
	自動復歸右側		A22NZ-3RR-TWA
	自動復歸左右兩側		A22NZ-3RB-TWA
2	手動	透明-藍色	A22NZ-2RM-TAA
2	自動復歸左側		A22NZ-2RL-TAA
3	手動		A22NZ-3RM-TAA
	自動復歸左側		A22NZ-3RL-TAA
	自動復歸右側		A22NZ-3RR-TAA
	自動復歸左右兩側		A22NZ-3RB-TAA
2	手動	透明-橙色	A22NZ-2RM-TOA
2	自動復歸左側		A22NZ-2RL-TOA
3	手動		A22NZ-3RM-TOA
	自動復歸左側		A22NZ-3RL-TOA
	自動復歸右側		A22NZ-3RR-TOA
	自動復歸左右兩側		A22NZ-3RB-TOA

單品(共用)

零件型號

操作部位/LED燈/安裝台/開關組件皆可分別訂購，您可利用套裝組合搭配的訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

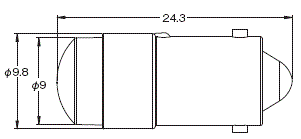

LED燈

形狀	額定電壓	型號
形狀	顏色	6V AC/DC	12V AC/DC	24V AC/DC	100/110/120V AC	200/220/230/ 240 VAC
	紅色	A22NZ-L-RA	A22NZ-L-RB	A22NZ-L-RC	A22NZ-L-RD	A22NZ-L-RE
	綠色	A22NZ-L-GA	A22NZ-L-GB	A22NZ-L-GC	A22NZ-L-GD	A22NZ-L-GE
	黃色	A22NZ-L-YA	A22NZ-L-YB	A22NZ-L-YC	A22NZ-L-YD	A22NZ-L-YE
	白色	A22NZ-L-WA	A22NZ-L-WB	A22NZ-L-WC	A22NZ-L-WD	A22NZ-L-WE
	藍色	A22NZ-L-AA	A22NZ-L-AB	A22NZ-L-AC	A22NZ-L-AD	A22NZ-L-AE
	橙色	A22NZ-L-OA	A22NZ-L-OB	A22NZ-L-OC	A22NZ-L-OD	A22NZ-L-OE

安裝台

形狀	型號
	A22NZ-H-01

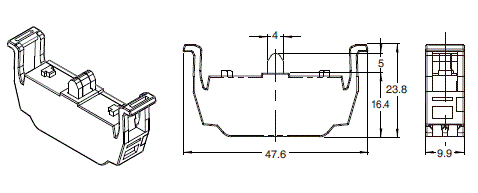

開關組件

端子規格	接點規格	型號
螺絲端子台	1NO接點(藍色)	A22NZ-S-G1A
螺絲端子台	1NC接點(橙色)	A22NZ-S-G1B
Push-In Plus端子台	1NO接點(藍色)	A22NZ-S-P1A
Push-In Plus端子台	1NC接點(紅色)	A22NZ-S-P1B
Push-In Plus端子台	2NO接點(藍色)	A22NZ-S-P2A
	2NC接點(紅色)	A22NZ-S-P2B
	1NO1NC接點(白色)	A22NZ-S-P2C

亮燈組件

端子規格	額定電壓	型號
螺絲端子台	6V AC/DC	A22NZ-T-A
	12V AC/DC	A22NZ-T-B
	24V AC/DC	A22NZ-T-C
	100/110/120V AC	A22NZ-T-D
	200/220/230/240V AC	A22NZ-T-E
Push-In Plus端子台	6V AC/DC	A22NZ-T-AP
	12V AC/DC	A22NZ-T-BP
	24V AC/DC	A22NZ-T-CP
	100/110/120V AC	A22NZ-T-DP
	200/220/230/240V AC	A22NZ-T-EP

安全規格認證額定值

UL508 (File No.E76675), CSA C22.2 No.14

6A 240VAC、10A 120VAC

TÜV (EN60947-5-1)

AC-15 3A 240VAC
DC-13 4A 24VDC

CCC (GB14048.5)

AC-15 3A 240VAC
DC-13 4A 24VDC

適用規格

UL1059、UL486E (Push-In Plus端子台型)

額定

接點(一般負載用)

額定絕緣電壓		600V
額定通電電流		10A
額定電壓		24V	120V	240V	380V	440V
交流50/60Hz	電阻負載(AC-12)	10A	10A	6A	2A	2A
交流50/60Hz	電感負載(AC-15)	10A	6A	3A	1.9A	1.6A
直流	電阻負載(DC-12)	8A	2.2A	1.1A	---	---
直流	電感負載(DC-13)	4A	1.1A	0.55A	---	---

註1. 上述額定值是以下列條件進行實驗的情況。
(1) 環境溫度：20±2°C
(2) 環境濕度：65±5%RH
(3) 操作頻率：30次/min
2. 最小適用負載
DC5V、6mA 電阻負載
適用區域依使用條件、負載類型而異。
※最小適用負載以N水準參考值表示。此代表在信賴水準60％(λ₆₀)時的故障機率。(JIS C5003)
λ₆₀＝0.5 × 10^－6/次即代表在信賴水準60%下，推估故障次數可能為1/2,000,000次以下。

LED燈

額定電壓	使用電壓	電流值
6V AC/DC	6V AC/DC ±10%	約11mA (紅色、橙色、黃色、藍色) 約5mA (白色、綠色)
12V AC/DC	12V AC/DC ±10%	約12mA (紅色、橙色、黃色、藍色) 約5mA (白色、綠色)
24V AC/DC	24V AC/DC ±10%	約12mA (紅色、橙色、黃色、藍色) 約5mA (白色、綠色)
100V AC	100V AC ±10%	約12mA (紅色、橙色、黃色、藍色) 約5mA (白色、綠色)
110V AC	110V AC ±10%
120V AC	100V AC ~ 130V AC
200V AC	200V AC ±10%	約12mA (紅色、橙色、黃色、藍色) 約5mA (白色、綠色)
220V AC	220V AC ±10%
230V AC	230V AC ±10%
240V AC	220 ~ 250V AC

性能

種類		選擇開關
項目		不帶燈類型	帶燈類型
容許操作頻率	機械性	最高30次/min
容許操作頻率	電氣性	最高30次/min
絕緣阻抗		100MΩ min. (at 500 VDC)	帶燈型的亮燈組件除外
接觸電阻		100mΩ以下(預設值)
耐電壓	同極端子間	AC2500V 50/60Hz 1min (預設值)	帶燈型的亮燈組件除外
耐電壓	各端子與接地間	AC2500V 50/60Hz 1min (預設值)
振動	誤動作	10 ~ 55Hz 重複振幅1.5mm (接點開離1ms以內)
衝擊	誤動作	最大1000m/s² (接點開離1ms以內)
耐久性	機械性	50萬次以上(使用3段時為30萬次以上)
耐久性	電氣性	50萬次以上(使用3段時為30萬次以上)(AC250V 3A、功率因數COSθ=0.4 電感負載等條件下)
使用環境溫度＊1		-25 ~ +70℃	-25 ~ +55℃
使用環境濕度		35 ~ 85%RH
保存環境溫度＊1		-40 ~ +80℃
保護構造＊2		符合IP66、NEMA4X、NEMA13規範
感電保護等級		Class II
PTI(追蹤特性)		175
污染度(使用環境)		3 (EN 60947-5-1)
重量		約50g (1NC/1NO時)	約60g(1NC/1NO時)

＊1. 不可結冰結露。
＊2. 為面板前方的保護構造。

動作特性(1NC/1NO接點時)

種類	選擇開關
項目	手動復歸	自動復歸
總行程所需的轉矩最大TTF	0.6N･m	0.6N･m
總行程TT	2段約90° (3段約45°)
復歸轉矩RF	最大0.5N･m	---

開關組件的最大連接數(螺絲端子台型)

	選擇開關
	2段		3段
	帶燈	不帶燈	帶燈	不帶燈
連接範例		*

＊若每一層使用3個開關組件，則第2層的開關組件中央，最多可增設1個本品。
註. 使用時請務必以實際使用條件進行實機確認，在無性能上問題之開關次數內使用。

（單位：mm）

選擇開關(帶燈、不帶燈類型)

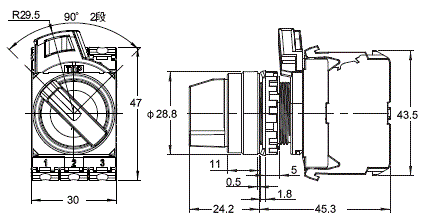

2段(樹脂邊框)

A22N[]-2B[]-[][]A-G型

A22N[]-2B[]-[][]A-P型

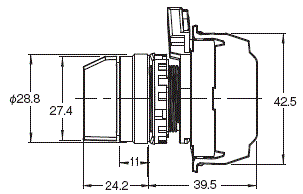

3段(樹脂邊框)

A22N[]-3B[]-[][]A-G型

A22N[]-3B[]-[][]A-P型

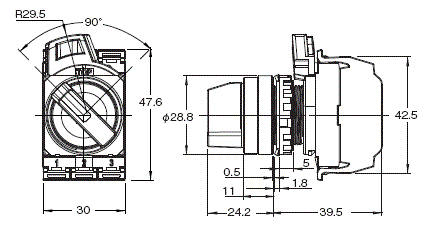

2段(金屬邊框)

A22N[]-2M[]-[][]A-G型

A22N[]-2M[]-[][]A-P型

3段(金屬邊框)

A22N[]-3M[]-[][]A-G型

A22N[]-3M[]-[][]A-P型

2段(圓形金屬邊框)

A22N[]-2R[]-[][]A-G型

A22N[]-2R[]-[][]A-P型

3段(圓形金屬邊框)

A22N[]-3R[]-[][]A-G型

A22N[]-3R[]-[][]A-P型

連接時之深度尺寸

(螺絲端子台型)

安裝2接點組件時之深度尺寸

(Push-In Plus端子台型)

單品(共用)

LED燈

A22NZ-L-[][]型

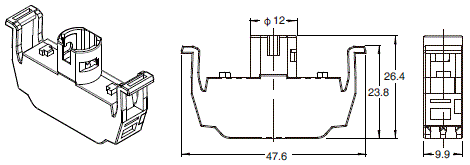

安裝台

A22NZ-H-01型

螺絲端子台規格

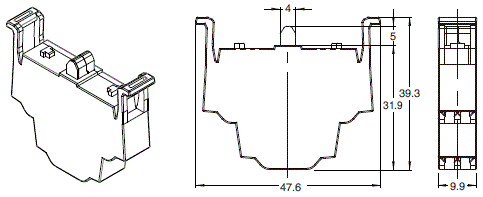

開關組件

A22NZ-S-G1[]型

亮燈組件

A22NZ-T-[]型

Push-In Plus端子台規格

開關組件(1接點型)

A22NZ-S-P1[]型

開關組件(2接點型)

A22NZ-S-P2[]型

亮燈組件

A22NZ-T-[]P

選購品、工具

保護蓋

A22NZ-A303型

面板插塞(樹脂)

A22NZ-A-401型

面板插塞(金屬)

A22NZ-A-402型

止迴環

A22NZ-A-403型

止迴部件

A22NZ-A-50501型

補強板

A22NZ-A-C01型

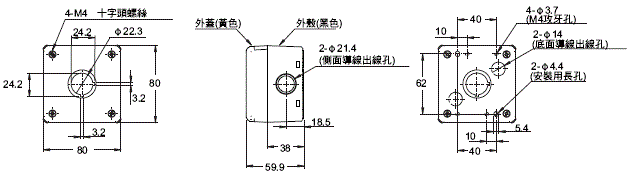

控制盒

A22NZ-A-B01Y型

防水蓋

平面形用 A22Z-3600F型

凸出形用 A22Z-3600T型

全防護形用 A22Z-3600G型

φ30用樹脂附件

A22Z-A30型

銘牌組件

一般型 A22NZ-A-50103型

大型 A22NZ-A-51103型

銘牌

一般型用 A22Z-3443[]-[]型

大型用 A22Z-3453[]型

鎖緊工具

A22NZ-A-301型

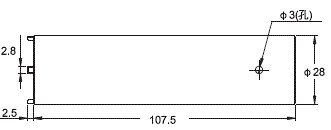

LED燈更換工具

A22NZ-A-302型

外蓋鎖緊工具

A22Z-3908型

選購品、工具

選購品、工具(另售)

種類	分類		型號	備註
保護蓋	---		A22NZ-A-303	避免錯誤動作發生的保護蓋。請勿與其他配件同時使用。(附密合膠條) 面板開孔尺寸φ22.3/25.5專用無法安裝鑰匙型選擇開關。
面板插塞 (樹脂)	圓形		A22NZ-A-401	補充即將增設的面板孔。適用的面板厚度：0.8 ~ 3.0mm 面板開孔尺寸 φ22.3專用
面板插塞 (金屬)	圓形		A22NZ-A-402	補充即將增設的面板孔。適用的面板厚度：0.8 ~ 6.0mm(附密封橡膠) 面板開孔尺寸 φ22.3專用
止迴環	圓形		A22NZ-A-403	可用來提高操作部位內部 +0的止迴強度。 (附密封橡膠) 面板開孔尺寸 φ22.3專用可與止迴部件併用。
止迴部件	---		A22NZ-A-50501	可用來提高操作部位的止迴強度。可與止迴環併用。 A22N系列與A30N系列可以共用。
補強板	---		A22NZ-A-C01	如需提高開關組件及亮燈組件的強度時，請使用補強板。詳情請參閱使用方法(型錄第95頁)之相關說明。
按鍵	---		A22NZ-K-01	使用鑰匙型選擇開關。
控制盒	1孔		A22NZ-A-B01Y	適用範圍 • 螺絲端子台型開關連動對應至1段 • Push-In Plus端子台型開關僅對應1接點組件面板開孔尺寸 φ22.3專用
接頭	適用電線尺寸(mm)	φ7 ~ 9	A22Z-3500-1	此為塑膠製品，從開關控制盒拉出電纜線時使用。 (請參閱型錄第98頁)
接頭	適用電線尺寸(mm)	φ9 ~ 11	A22Z-3500-2	此為塑膠製品，從開關控制盒拉出電纜線時使用。 (請參閱型錄第98頁)
防水蓋	平面形用		A22Z-3600F	可防止粉塵、水等侵入操作部位內部。顏色：半透明材質：矽膠面板開孔尺寸φ22.3/25.5專用無法安裝選擇開關或鑰匙型選擇開關。
	凸出形用		A22Z-3600T
	全防護形用		A22Z-3600G
φ30用樹脂附件	圓形		A22Z-A30	適合用來安裝孔徑φ30的面板，詳情請參閱型錄第99頁。使用指示燈時，需另行購買並加裝止迴部件。
銘牌組件一般型	黑色		A22NZ-A-50103	附銘牌(黑底無字)。面板開孔尺寸 φ22.3專用
銘牌 (一般型用)	不帶文字		A22Z-3443B	黑色
			A22Z-3443R	紅色
			A22Z-3443W	白色
			A22Z-3443C	透明
	○		A22Z-3443R-2	紅底白字
	STOP		A22Z-3443R-4
	停止		A22Z-3443R-J4
	緊急停止開關		A22Z-3443R-J1	紅底黑字
	\|		A22Z-3443B-1	黑底白字
	START		A22Z-3443B-3
	ON		A22Z-3443B-5
	OFF		A22Z-3443B-6
	UP		A22Z-3443B-7
	DOWN		A22Z-3443B-8
	POWER ON		A22Z-3443B-9
	OFF-ON		A22Z-3443B-10
	自動		A22Z-3443B-J1
	手動		A22Z-3443B-J2
	起動		A22Z-3443B-J3
	復帰		A22Z-3443B-J4
	入		A22Z-3443B-J5
	切		A22Z-3443B-J6
	電源		A22Z-3443B-J7
	運転		A22Z-3443B-J8
	上昇		A22Z-3443B-J9
	下降		A22Z-3443B-J10
	切-入		A22Z-3443B-J11
	手動-自動		A22Z-3443B-J12
	逆転ｰ正転		A22Z-3443B-J13
	閉-開		A22Z-3443B-J14
	手動切自動		A22Z-3443B-J15
銘牌組件大型	黑色		A22NZ-A-51103	附銘牌(黑底無字)。面板開孔尺寸 φ22.3專用
銘牌 (大型用)	不帶文字		A22Z-3453B	黑色
			A22Z-3453R	紅色
			A22Z-3453W	白色
			A22Z-3453C	透明
鎖緊工具	---		A22NZ-A-301	適合用來鎖合面板背面的鎖合用螺帽。
LED燈更換工具	---		A22NZ-A-302	此為橡膠製品，可讓LED燈的裝卸更為簡便。
外蓋鎖緊工具	---		A22Z-3908	可用來卸除平面形、突出形、全防護形等按鈕開關的護蓋。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
A22N/M22N/A30N 規格說明書	SGFS-338-TW5 [54095KB]	2021年7月23日 20210723	A22N/M22N/A30N 規格說明書
A22N/M22N/A30N 型錄	SGFS-339-TW5 [4791KB]	2017年2月7日 20170207	A22N/M22N/A30N 型錄
控制盤升級解決方案總合型錄	SAMC-010-TW5 [6850KB]	2018年2月1日 20180201	控制盤升級解決方案總合型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
A22N/M22N/A30N Data Sheet	A254-E1-05 [67281KB]	Dec 20, 2021 20211220	A22N/M22N/A30N Data Sheet
A22N-P/A30N-P, M22N-P, A22NE-P Catalog	A253-E1-04 [4664KB]	Dec 03, 2018 20181203	A22N-P/A30N-P, M22N-P, A22NE-P Catalog
Value Design for Panel Catalog	Y235-E1-01 [5944KB]	Jul 19, 2022 20220719	Value Design for Panel Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

A22NS / A22NW

作業性

小型化

安全性

產品種類

操作部位的顏色

機種一覽

型號構成

型號基準

套裝組合型號

構造

接點結構表

2段

操作角度

3段

操作角度

套裝組合型號

不帶燈 2段 選擇開關

不帶燈 3段 選擇開關

套裝組合型號

帶燈 2段 選擇開關

帶燈 3段 選擇開關

零件組成

單品型號

操作部位

不帶燈類型

單品型號

帶燈類型

單品(共用)

零件型號

LED燈

安裝台

開關組件

亮燈組件

安全規格認證額定值

UL508 (File No.E76675), CSA C22.2 No.14

TÜV (EN60947-5-1)

CCC (GB14048.5)

適用規格

額定

接點(一般負載用)

LED燈

性能

動作特性(1NC/1NO接點時)

開關組件的最大連接數(螺絲端子台型)

選擇開關(帶燈、不帶燈類型)

2段(樹脂邊框)

3段(樹脂邊框)

2段(金屬邊框)

3段(金屬邊框)

2段(圓形金屬邊框)

3段(圓形金屬邊框)

連接時之深度尺寸

安裝2接點組件時之深度尺寸

單品(共用)

LED燈

安裝台

螺絲端子台規格

開關組件

亮燈組件

Push-In Plus端子台規格

開關組件(1接點型)

開關組件(2接點型)

亮燈組件

選購品、工具

保護蓋

面板插塞(樹脂)

面板插塞(金屬)

止迴環

止迴部件

補強板

控制盒

防水蓋

φ30用樹脂附件

銘牌組件

銘牌

鎖緊工具

LED燈更換工具

外蓋鎖緊工具

不帶燈 2段選擇開關

不帶燈 3段選擇開關

帶燈 2段選擇開關

帶燈 3段選擇開關
