A22NN / A22NL

產品特色

φ22mm 按鈕開關。藉由短機身與配線方向的變更，讓控制盤輕薄短小化。新增Push-In Plus端子台型，配線更輕鬆。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸選購品型錄 CAD

作業性

• 變更配線方向，提高配線區的辨識度(Push-In Plus 端子台型)
• 端子螺絲採用保持結構設計，適用圓形壓接端子(螺絲端子台型)
• 即使加裝開關組件，也能再鎖合其他端子(螺絲端子台型)
• 開關組件無方向性，組裝更簡便

小型化

• 變更配線方向，可精簡水平方向的空間(Push-In Plus端子台型)
• 短機身設計
• A22NL型(帶燈型)和A22NN型(不帶燈型)尺寸大小相同

安全性

• 採用鎖定桿結構，精確，操作更簡便
• 採用護指機構，大幅提高安全性
• 配線不鬆脫，完全不需要維護(Push-In Plus端子台型)

產品種類

• 備有通用型產品適用之安全規格/電壓規格
• 備有φ22.3、φ25.5等2種面板開孔尺寸，以供安裝
• 按鈕、邊框皆備有多種顏色/形狀/材質可供選擇
• 防護機構符合IP66、NEMA 4X、13等規範

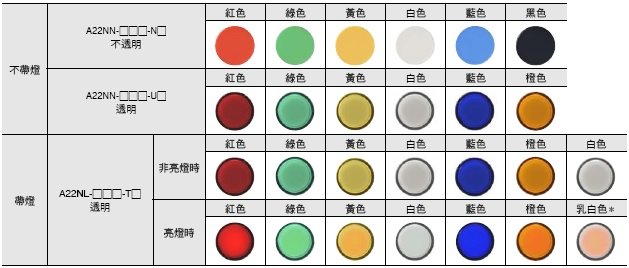

按鈕顏色

＊本圖所示為按鈕為透明/白色(記號：TW)搭配LED指示燈色為黃色(記號：Y)時之亮燈顏色。

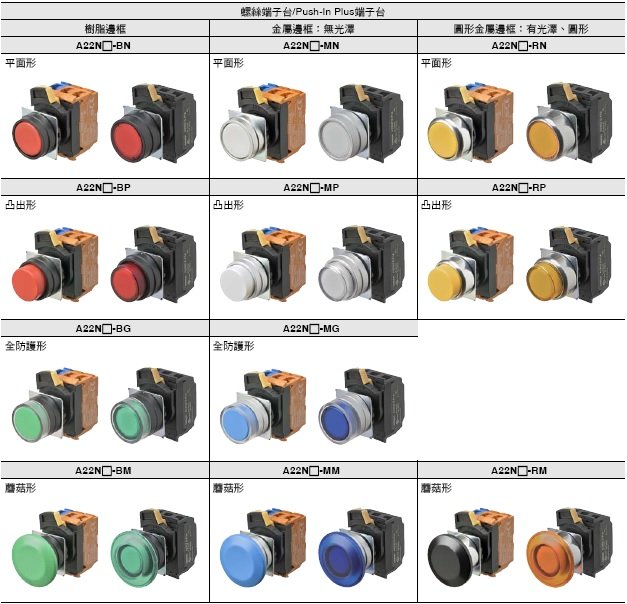

機種一覽

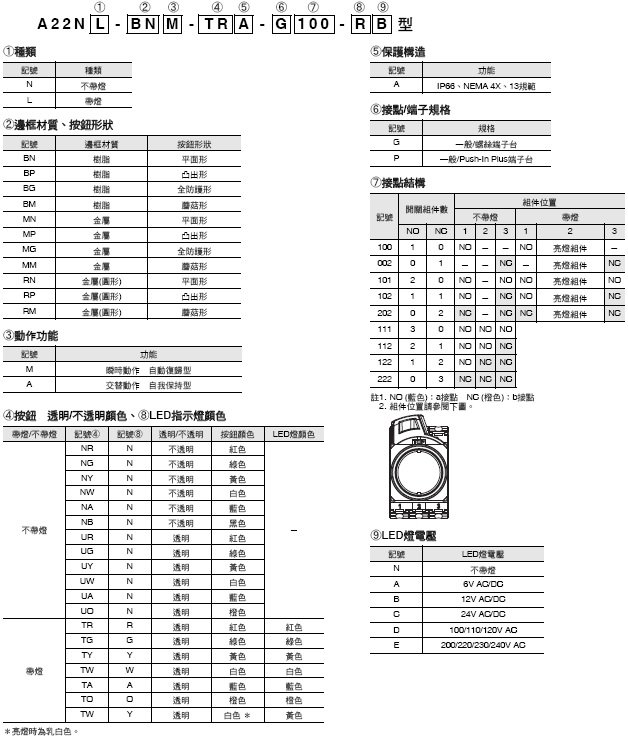

型號構成

型號基準

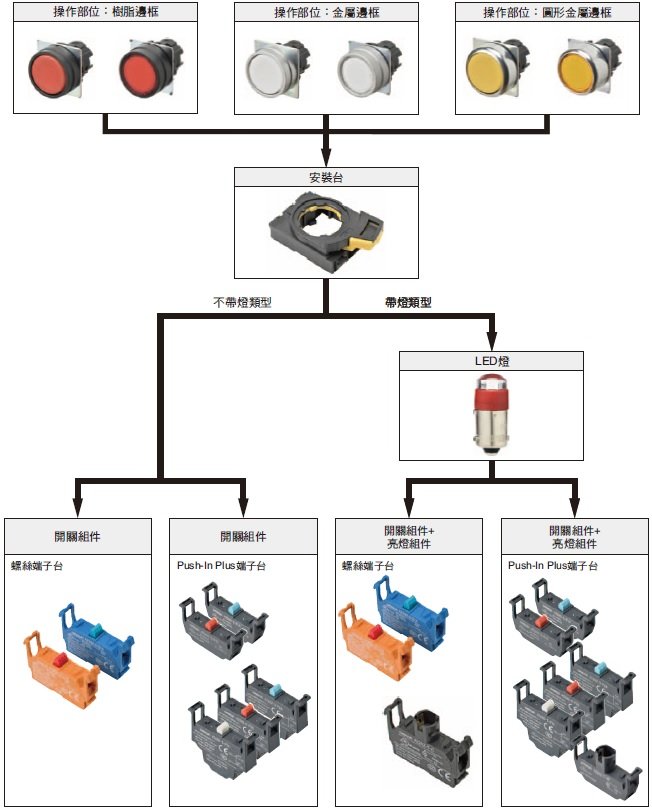

以下所示為安裝操作部位、LED指示燈(僅限帶燈型)、安裝台、開關組件、亮燈組件(僅限帶燈型)等零件後之套裝組合型號。

套裝組合型號

套裝組合型號

交貨時採套裝組合型號，包含操作部位、LED指示燈(僅限帶燈型)、安裝台、開關組件、亮燈組件(僅限帶燈型)等零件。

不帶燈/平面形

形狀	接點數	瞬時動作(自動復歸型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
樹脂邊框	1	A22NN-BNM-(4)(4)A-G(7)(7)(7)-NN	NR：不透明紅色 NG：不透明綠色 NY ：不透明黃色 NW：不透明白色 NA：不透明藍色 NB：不透明黑色 UR：透明紅色 UG：透明綠色 UY ：透明黃色 UW：透明白色 UA：透明藍色 UO：透明橙色	100 002
	1	A22NN-BNM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-BNM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-BNM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-BNM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-BNM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
金屬邊框	1	A22NN-MNM-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-MNM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-MNM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-MNM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-MNM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-MNM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
圓形金屬邊框	1	A22NN-RNM-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-RNM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-RNM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-RNM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-RNM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-RNM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222

形狀	接點數	交替動作(自我保持型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
樹脂邊框	1	A22NN-BNA-(4)(4)A-G(7)(7)(7)-NN	NR：不透明紅色 NG：不透明綠色 NY ：不透明黃色 NW：不透明白色 NA：不透明藍色 NB：不透明黑色 UR：透明紅色 UG：透明綠色 UY ：透明黃色 UW：透明白色 UA：透明藍色 UO：透明橙色	100 002
	1	A22NN-BNA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-BNA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-BNA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-BNA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-BNA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
金屬邊框	1	A22NN-MNA-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-MNA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-MNA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-MNA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-MNA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-MNA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
圓形金屬邊框	1	A22NN-RNA-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-RNA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-RNA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-RNA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-RNA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-RNA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222

帶燈/平面形

形狀	接點數	瞬時動作(自動復歸型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	1	A22NL-BNM- (4)(4)A-G(7)(7)(7)-(8)(9)	TR ：透明紅色 TG ：透明綠色 TY ：透明黃色 TW：透明白色 TA ：透明藍色 TO ：透明橙色	100 002	R ：紅色 G ：綠色 Y ：黃色 W：白色 A ：藍色 O ：橙色	A： 6V AC/DC B： 12V AC/DC C： 24V AC/DC D： 100/110/120V AC E： 200/220/230/240V AC
	1	A22NL-BNM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-BNM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-BNM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
金屬邊框	1	A22NL-MNM- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-MNM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-MNM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-MNM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
圓形金屬邊框	1	A22NL-RNM- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-RNM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-RNM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-RNM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202

形狀	接點數	交替動作(自我保持型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	1	A22NL-BNA- (4)(4)A-G(7)(7)(7)-(8)(9)	TR ：透明紅色 TG ：透明綠色 TY ：透明黃色 TW：透明白色 TA ：透明藍色 TO ：透明橙色	100 002	R ：紅色 G ：綠色 Y ：黃色 W：白色 A ：藍色 O ：橙色	A： 6V AC/DC B： 12V AC/DC C： 24V AC/DC D： 100/110/120V AC E： 200/220/230/240V AC
	1	A22NL-BNA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-BNA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-BNA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
金屬邊框	1	A22NL-MNA- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-MNA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-MNA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-MNA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
圓形金屬邊框	1	A22NL-RNA- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-RNA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-RNA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-RNA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202

註. 通常按鈕和LED指示燈為相同顏色。
但本品亦備有乳白色，可供白色按鈕+黃色LED指示燈搭配之用。 A22N[]-[][][]-TWA-[][][][]-Y[]型

不帶燈/凸出形

形狀	接點數	瞬時動作(自動復歸型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
樹脂邊框	1	A22NN-BPM-(4)(4)A-G(7)(7)(7)-NN	NR：不透明紅色 NG：不透明綠色 NY ：不透明黃色 NW：不透明白色 NA：不透明藍色 NB：不透明黑色 UR：透明紅色 UG：透明綠色 UY ：透明黃色 UW：透明白色 UA：透明藍色 UO：透明橙色	100 002
	1	A22NN-BPM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-BPM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-BPM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-BPM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-BPM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
金屬邊框	1	A22NN-MPM-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-MPM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-MPM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-MPM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-MPM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-MPM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
圓形金屬邊框	1	A22NN-RPM-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-RPM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-RPM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-RPM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-RPM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-RPM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222

形狀	接點數	交替動作(自我保持型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
樹脂邊框	1	A22NN-BPA-(4)(4)A-G(7)(7)(7)-NN	NR：不透明紅色 NG：不透明綠色 NY ：不透明黃色 NW：不透明白色 NA：不透明藍色 NB：不透明黑色 UR：透明紅色 UG：透明綠色 UY ：透明黃色 UW：透明白色 UA：透明藍色 UO：透明橙色	100 002
	1	A22NN-BPA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-BPA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-BPA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-BPA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-BPA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
金屬邊框	1	A22NN-MPA-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-MPA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-MPA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-MPA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-MPA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-MPA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
圓形金屬邊框	1	A22NN-RPA-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-RPA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-RPA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-RPA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-RPA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-RPA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222

帶燈/凸出形

形狀	接點數	交替動作(自我保持型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	1	A22NL-BPM- (4)(4)A-G(7)(7)(7)-(8)(9)	TR ：透明紅色 TG ：透明綠色 TY ：透明黃色 TW：透明白色 TA ：透明藍色 TO ：透明橙色	100 002	R ：紅色 G ：綠色 Y ：黃色 W：白色 A ：藍色 O ：橙色	A： 6V AC/DC B： 12V AC/DC C： 24V AC/DC D： 100/110/120V AC E： 200/220/230/240V AC
	1	A22NL-BPM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-BPM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-BPM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
金屬邊框	1	A22NL-MPM- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-MPM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-MPM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-MPM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
圓形金屬邊框	1	A22NL-RPM- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-RPM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-RPM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-RPM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202

形狀	接點數	交替動作(自我保持型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	1	A22NL-BPA- (4)(4)A-G(7)(7)(7)-(8)(9)	TR ：透明紅色 TG ：透明綠色 TY ：透明黃色 TW：透明白色 TA ：透明藍色 TO ：透明橙色	100 002	R ：紅色 G ：綠色 Y ：黃色 W：白色 A ：藍色 O ：橙色	A： 6V AC/DC B： 12V AC/DC C： 24V AC/DC D： 100/110/120V AC E： 200/220/230/240V AC
	1	A22NL-BPA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-BPA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-BPA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
金屬邊框	1	A22NL-MPA- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-MPA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-MPA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-MPA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
圓形金屬邊框	1	A22NL-RPA- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-RPA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-RPA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-RPA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202

註. 通常按鈕和LED指示燈為相同顏色。
但本品亦備有乳白色，可供白色按鈕+黃色LED指示燈搭配之用。 A22N[]-[][][]-TWA-[][][][]-Y[]

不帶燈/全防護形

形狀	接點數	瞬時動作(自動復歸型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
樹脂邊框	1	A22NN-BGM-(4)(4)A-G(7)(7)(7)-NN	NR：不透明紅色 NG：不透明綠色 NY ：不透明黃色 NW：不透明白色 NA：不透明藍色 NB：不透明黑色 UR：透明紅色 UG：透明綠色 UY ：透明黃色 UW：透明白色 UA：透明藍色 UO：透明橙色	100 002
	1	A22NN-BGM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-BGM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-BGM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-BGM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-BGM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
金屬邊框	1	A22NN-MGM-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-MGM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-MGM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-MGM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-MGM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-MGM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222

形狀	接點數	交替動作(自我保持型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
樹脂邊框	1	A22NN-BGA-(4)(4)A-G(7)(7)(7)-NN	NR：不透明紅色 NG：不透明綠色 NY ：不透明黃色 NW：不透明白色 NA：不透明藍色 NB：不透明黑色 UR：透明紅色 UG：透明綠色 UY ：透明黃色 UW：透明白色 UA：透明藍色 UO：透明橙色	100 002
	1	A22NN-BGA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-BGA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-BGA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-BGA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-BGA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
金屬邊框	1	A22NN-MGA-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-MGA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-MGA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-MGA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-MGA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-MGA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222

帶燈/全防護形

形狀	接點數	瞬時動作(自動復歸型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	1	A22NL-BGM- (4)(4)A-G(7)(7)(7)-(8)(9)	TR ：透明紅色 TG ：透明綠色 TY ：透明黃色 TW：透明白色 TA ：透明藍色 TO ：透明橙色	100 002	R ：紅色 G ：綠色 Y ：黃色 W：白色 A ：藍色 O ：橙色	A： 6V AC/DC B： 12V AC/DC C： 24V AC/DC D： 100/110/120V AC E： 200/220/230/240V AC
	1	A22NL-BGM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-BGM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-BGM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
金屬邊框	1	A22NL-MGM- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-MGM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-MGM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-MGM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202

形狀	接點數	交替動作(自我保持型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	1	A22NL-BGA- (4)(4)A-G(7)(7)(7)-(8)(9)	TR ：透明紅色 TG ：透明綠色 TY ：透明黃色 TW：透明白色 TA ：透明藍色 TO ：透明橙色	100 002	R ：紅色 G ：綠色 Y ：黃色 W：白色 A ：藍色 O ：橙色	A： 6V AC/DC B： 12V AC/DC C： 24V AC/DC D： 100/110/120V AC E： 200/220/230/240V AC
	1	A22NL-BGA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-BGA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-BGA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
金屬邊框	1	A22NL-MGA- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-MGA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-MGA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-MGA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202

註. 通常按鈕和LED指示燈為相同顏色。
但本品亦備有乳白色，可供白色按鈕+黃色LED指示燈搭配之用。 A22N[]-[][][]-TWA-[][][][]-Y[]

不帶燈/蘑菇形

形狀	接點數	瞬時動作(自動復歸型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
樹脂邊框	1	A22NN-BMM-(4)(4)A-G(7)(7)(7)-NN	NR：不透明紅色 NG：不透明綠色 NY ：不透明黃色 NW：不透明白色 NA：不透明藍色 NB：不透明黑色 UR：透明紅色 UG：透明綠色 UY ：透明黃色 UW：透明白色 UA：透明藍色 UO：透明橙色	100 002
	1	A22NN-BMM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-BMM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-BMM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-BMM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-BMM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
金屬邊框	1	A22NN-MMM-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-MMM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-MMM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-MMM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-MMM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-MMM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
圓形金屬邊框	1	A22NN-RMM-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-RMM-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-RMM-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-RMM-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-RMM-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-RMM-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222

形狀	接點數	交替動作(自我保持型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構
樹脂邊框	1	A22NN-BMA-(4)(4)A-G(7)(7)(7)-NN	NR：不透明紅色 NG：不透明綠色 NY ：不透明黃色 NW：不透明白色 NA：不透明藍色 NB：不透明黑色 UR：透明紅色 UG：透明綠色 UY ：透明黃色 UW：透明白色 UA：透明藍色 UO：透明橙色	100 002
	1	A22NN-BMA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-BMA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-BMA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-BMA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-BMA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
金屬邊框	1	A22NN-MMA-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-MMA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-MMA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-MMA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-MMA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-MMA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222
圓形金屬邊框	1	A22NN-RMA-(4)(4)A-G(7)(7)(7)-NN		100 002
	1	A22NN-RMA-(4)(4)A-P(7)(7)(7)-NN		100 002
	2	A22NN-RMA-(4)(4)A-G(7)(7)(7)-NN		101 102 202
	2	A22NN-RMA-(4)(4)A-P(7)(7)(7)-NN		101 102 202
	3	A22NN-RMA-(4)(4)A-G(7)(7)(7)-NN		111 112 122 222
	3	A22NN-RMA-(4)(4)A-P(7)(7)(7)-NN		111 112 122 222

帶燈/蘑菇形

形狀	接點數	瞬時動作(自動復歸型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	1	A22NL-BMM- (4)(4)A-G(7)(7)(7)-(8)(9)	TR ：透明紅色 TG ：透明綠色 TY ：透明黃色 TW：透明白色 TA ：透明藍色 TO ：透明橙色	100 002	R ：紅色 G ：綠色 Y ：黃色 W：白色 A ：藍色 O ：橙色	A： 6V AC/DC B： 12V AC/DC C： 24V AC/DC D： 100/110/120V AC E： 200/220/230/240V AC
	1	A22NL-BMM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-BMM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-BMM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
金屬邊框	1	A22NL-MMM- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-MMM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-MMM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-MMM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
圓形金屬邊框	1	A22NL-RMM- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-RMM- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-RMM- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-RMM- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202

形狀	接點數	交替動作(自我保持型)	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
形狀	接點數	型號	(4)(4) 按鈕顏色	(7)(7)(7) 接點結構	(8) LED燈顏色	(9) LED燈電壓
樹脂邊框	1	A22NL-BMA- (4)(4)A-G(7)(7)(7)-(8)(9)	TR ：透明紅色 TG ：透明綠色 TY ：透明黃色 TW：透明白色 TA ：透明藍色 TO ：透明橙色	100 002	R ：紅色 G ：綠色 Y ：黃色 W：白色 A ：藍色 O ：橙色	A： 6V AC/DC B： 12V AC/DC C： 24V AC/DC D： 100/110/120V AC E： 200/220/230/240V AC
	1	A22NL-BMA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-BMA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-BMA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
金屬邊框	1	A22NL-MMA- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-MMA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-MMA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-MMA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202
圓形金屬邊框	1	A22NL-RMA- (4)(4)A-G(7)(7)(7)-(8)(9)		100 002
	1	A22NL-RMA- (4)(4)A-P(7)(7)(7)-(8)(9)		100 002
	2	A22NL-RMA- (4)(4)A-G(7)(7)(7)-(8)(9)		101 102 202
	2	A22NL-RMA- (4)(4)A-P(7)(7)(7)-(8)(9)		101 102 202

註. 通常按鈕和LED指示燈為相同顏色。
但本品亦備有乳白色，可供白色按鈕+黃色LED指示燈搭配之用。 A22N[]-[][][]-TWA-[][][][]-Y[]

零件組成

請依照操作部位、LED指示燈(僅限帶燈型)、安裝台、開關組件、亮燈組件(僅限帶燈型)等零件分別訂購，您可利用套裝組合訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

零件型號

操作部位

邊框材質/按鈕形狀			樹脂/平面形
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-BNM-NRA	A22NZ-BNA-NRA
	不透明	綠色	A22NZ-BNM-NGA	A22NZ-BNA-NGA
	不透明	黃色	A22NZ-BNM-NYA	A22NZ-BNA-NYA
	不透明	白色	A22NZ-BNM-NWA	A22NZ-BNA-NWA
	不透明	藍色	A22NZ-BNM-NAA	A22NZ-BNA-NAA
	不透明	黑色	A22NZ-BNM-NBA	A22NZ-BNA-NBA
	透明	紅色	A22NZ-BNM-URA	A22NZ-BNA-URA
	透明	綠色	A22NZ-BNM-UGA	A22NZ-BNA-UGA
	透明	黃色	A22NZ-BNM-UYA	A22NZ-BNA-UYA
	透明	白色	A22NZ-BNM-UWA	A22NZ-BNA-UWA
	透明	藍色	A22NZ-BNM-UAA	A22NZ-BNA-UAA
	透明	橙色	A22NZ-BNM-UOA	A22NZ-BNA-UOA
帶燈	透明	紅色	A22NZ-BNM-TRA	A22NZ-BNA-TRA
	透明	綠色	A22NZ-BNM-TGA	A22NZ-BNA-TGA
	透明	黃色	A22NZ-BNM-TYA	A22NZ-BNA-TYA
	透明	白色	A22NZ-BNM-TWA	A22NZ-BNA-TWA
	透明	藍色	A22NZ-BNM-TAA	A22NZ-BNA-TAA
	透明	橙色	A22NZ-BNM-TOA	A22NZ-BNA-TOA

邊框材質/按鈕形狀			樹脂/凸出形
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-BPM-NRA	A22NZ-BPA-NRA
	不透明	綠色	A22NZ-BPM-NGA	A22NZ-BPA-NGA
	不透明	黃色	A22NZ-BPM-NYA	A22NZ-BPA-NYA
	不透明	白色	A22NZ-BPM-NWA	A22NZ-BPA-NWA
	不透明	藍色	A22NZ-BPM-NAA	A22NZ-BPA-NAA
	不透明	黑色	A22NZ-BPM-NBA	A22NZ-BPA-NBA
	透明	紅色	A22NZ-BPM-URA	A22NZ-BPA-URA
	透明	綠色	A22NZ-BPM-UGA	A22NZ-BPA-UGA
	透明	黃色	A22NZ-BPM-UYA	A22NZ-BPA-UYA
	透明	白色	A22NZ-BPM-UWA	A22NZ-BPA-UWA
	透明	藍色	A22NZ-BPM-UAA	A22NZ-BPA-UAA
	透明	橙色	A22NZ-BPM-UOA	A22NZ-BPA-UOA
帶燈	透明	紅色	A22NZ-BPM-TRA	A22NZ-BPA-TRA
	透明	綠色	A22NZ-BPM-TGA	A22NZ-BPA-TGA
	透明	黃色	A22NZ-BPM-TYA	A22NZ-BPA-TYA
	透明	白色	A22NZ-BPM-TWA	A22NZ-BPA-TWA
	透明	藍色	A22NZ-BPM-TAA	A22NZ-BPA-TAA
	透明	橙色	A22NZ-BPM-TOA	A22NZ-BPA-TOA

邊框材質/按鈕形狀			樹脂/全防護
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-BGM-NRA	A22NZ-BGA-NRA
	不透明	綠色	A22NZ-BGM-NGA	A22NZ-BGA-NGA
	不透明	黃色	A22NZ-BGM-NYA	A22NZ-BGA-NYA
	不透明	白色	A22NZ-BGM-NWA	A22NZ-BGA-NWA
	不透明	藍色	A22NZ-BGM-NAA	A22NZ-BGA-NAA
	不透明	黑色	A22NZ-BGM-NBA	A22NZ-BGA-NBA
	透明	紅色	A22NZ-BGM-URA	A22NZ-BGA-URA
	透明	綠色	A22NZ-BGM-UGA	A22NZ-BGA-UGA
	透明	黃色	A22NZ-BGM-UYA	A22NZ-BGA-UYA
	透明	白色	A22NZ-BGM-UWA	A22NZ-BGA-UWA
	透明	藍色	A22NZ-BGM-UAA	A22NZ-BGA-UAA
	透明	橙色	A22NZ-BGM-UOA	A22NZ-BGA-UOA
帶燈	透明	紅色	A22NZ-BGM-TRA	A22NZ-BGA-TRA
	透明	綠色	A22NZ-BGM-TGA	A22NZ-BGA-TGA
	透明	黃色	A22NZ-BGM-TYA	A22NZ-BGA-TYA
	透明	白色	A22NZ-BGM-TWA	A22NZ-BGA-TWA
	透明	藍色	A22NZ-BGM-TAA	A22NZ-BGA-TAA
	透明	橙色	A22NZ-BGM-TOA	A22NZ-BGA-TOA

邊框材質/按鈕形狀			樹脂/蘑菇形
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-BMM-NRA	A22NZ-BMA-NRA
	不透明	綠色	A22NZ-BMM-NGA	A22NZ-BMA-NGA
	不透明	黃色	A22NZ-BMM-NYA	A22NZ-BMA-NYA
	不透明	白色	A22NZ-BMM-NWA	A22NZ-BMA-NWA
	不透明	藍色	A22NZ-BMM-NAA	A22NZ-BMA-NAA
	不透明	黑色	A22NZ-BMM-NBA	A22NZ-BMA-NBA
	透明	紅色	A22NZ-BMM-URA	A22NZ-BMA-URA
	透明	綠色	A22NZ-BMM-UGA	A22NZ-BMA-UGA
	透明	黃色	A22NZ-BMM-UYA	A22NZ-BMA-UYA
	透明	白色	A22NZ-BMM-UWA	A22NZ-BMA-UWA
	透明	藍色	A22NZ-BMM-UAA	A22NZ-BMA-UAA
	透明	橙色	A22NZ-BMM-UOA	A22NZ-BMA-UOA
帶燈	透明	紅色	A22NZ-BMM-TRA	A22NZ-BMA-TRA
	透明	綠色	A22NZ-BMM-TGA	A22NZ-BMA-TGA
	透明	黃色	A22NZ-BMM-TYA	A22NZ-BMA-TYA
	透明	白色	A22NZ-BMM-TWA	A22NZ-BMA-TWA
	透明	藍色	A22NZ-BMM-TAA	A22NZ-BMA-TAA
	透明	橙色	A22NZ-BMM-TOA	A22NZ-BMA-TOA

邊框材質/按鈕形狀			金屬/平面形
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-MNM-NRA	A22NZ-MNA-NRA
	不透明	綠色	A22NZ-MNM-NGA	A22NZ-MNA-NGA
	不透明	黃色	A22NZ-MNM-NYA	A22NZ-MNA-NYA
	不透明	白色	A22NZ-MNM-NWA	A22NZ-MNA-NWA
	不透明	藍色	A22NZ-MNM-NAA	A22NZ-MNA-NAA
	不透明	黑色	A22NZ-MNM-NBA	A22NZ-MNA-NBA
	透明	紅色	A22NZ-MNM-URA	A22NZ-MNA-URA
	透明	綠色	A22NZ-MNM-UGA	A22NZ-MNA-UGA
	透明	黃色	A22NZ-MNM-UYA	A22NZ-MNA-UYA
	透明	白色	A22NZ-MNM-UWA	A22NZ-MNA-UWA
	透明	藍色	A22NZ-MNM-UAA	A22NZ-MNA-UAA
	透明	橙色	A22NZ-MNM-UOA	A22NZ-MNA-UOA
帶燈	透明	紅色	A22NZ-MNM-TRA	A22NZ-MNA-TRA
	透明	綠色	A22NZ-MNM-TGA	A22NZ-MNA-TGA
	透明	黃色	A22NZ-MNM-TYA	A22NZ-MNA-TYA
	透明	白色	A22NZ-MNM-TWA	A22NZ-MNA-TWA
	透明	藍色	A22NZ-MNM-TAA	A22NZ-MNA-TAA
	透明	橙色	A22NZ-MNM-TOA	A22NZ-MNA-TOA

邊框材質/按鈕形狀			金屬/凸出形
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-MPM-NRA	A22NZ-MPA-NRA
	不透明	綠色	A22NZ-MPM-NGA	A22NZ-MPA-NGA
	不透明	黃色	A22NZ-MPM-NYA	A22NZ-MPA-NYA
	不透明	白色	A22NZ-MPM-NWA	A22NZ-MPA-NWA
	不透明	藍色	A22NZ-MPM-NAA	A22NZ-MPA-NAA
	不透明	黑色	A22NZ-MPM-NBA	A22NZ-MPA-NBA
	透明	紅色	A22NZ-MPM-URA	A22NZ-MPA-URA
	透明	綠色	A22NZ-MPM-UGA	A22NZ-MPA-UGA
	透明	黃色	A22NZ-MPM-UYA	A22NZ-MPA-UYA
	透明	白色	A22NZ-MPM-UWA	A22NZ-MPA-UWA
	透明	藍色	A22NZ-MPM-UAA	A22NZ-MPA-UAA
	透明	橙色	A22NZ-MPM-UOA	A22NZ-MPA-UOA
帶燈	透明	紅色	A22NZ-MPM-TRA	A22NZ-MPA-TRA
	透明	綠色	A22NZ-MPM-TGA	A22NZ-MPA-TGA
	透明	黃色	A22NZ-MPM-TYA	A22NZ-MPA-TYA
	透明	白色	A22NZ-MPM-TWA	A22NZ-MPA-TWA
	透明	藍色	A22NZ-MPM-TAA	A22NZ-MPA-TAA
	透明	橙色	A22NZ-MPM-TOA	A22NZ-MPA-TOA

邊框材質/按鈕形狀			金屬/全防護形
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-MGM-NRA	A22NZ-MGA-NRA
	不透明	綠色	A22NZ-MGM-NGA	A22NZ-MGA-NGA
	不透明	黃色	A22NZ-MGM-NYA	A22NZ-MGA-NYA
	不透明	白色	A22NZ-MGM-NWA	A22NZ-MGA-NWA
	不透明	藍色	A22NZ-MGM-NAA	A22NZ-MGA-NAA
	不透明	黑色	A22NZ-MGM-NBA	A22NZ-MGA-NBA
	透明	紅色	A22NZ-MGM-URA	A22NZ-MGA-URA
	透明	綠色	A22NZ-MGM-UGA	A22NZ-MGA-UGA
	透明	黃色	A22NZ-MGM-UYA	A22NZ-MGA-UYA
	透明	白色	A22NZ-MGM-UWA	A22NZ-MGA-UWA
	透明	藍色	A22NZ-MGM-UAA	A22NZ-MGA-UAA
	透明	橙色	A22NZ-MGM-UOA	A22NZ-MGA-UOA
帶燈	透明	紅色	A22NZ-MGM-TRA	A22NZ-MGA-TRA
	透明	綠色	A22NZ-MGM-TGA	A22NZ-MGA-TGA
	透明	黃色	A22NZ-MGM-TYA	A22NZ-MGA-TYA
	透明	白色	A22NZ-MGM-TWA	A22NZ-MGA-TWA
	透明	藍色	A22NZ-MGM-TAA	A22NZ-MGA-TAA
	透明	橙色	A22NZ-MGM-TOA	A22NZ-MGA-TOA

邊框材質/按鈕形狀			金屬/蘑菇形
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-MMM-NRA	A22NZ-MMA-NRA
	不透明	綠色	A22NZ-MMM-NGA	A22NZ-MMA-NGA
	不透明	黃色	A22NZ-MMM-NYA	A22NZ-MMA-NYA
	不透明	白色	A22NZ-MMM-NWA	A22NZ-MMA-NWA
	不透明	藍色	A22NZ-MMM-NAA	A22NZ-MMA-NAA
	不透明	黑色	A22NZ-MMM-NBA	A22NZ-MMA-NBA
	透明	紅色	A22NZ-MMM-URA	A22NZ-MMA-URA
	透明	綠色	A22NZ-MMM-UGA	A22NZ-MMA-UGA
	透明	黃色	A22NZ-MMM-UYA	A22NZ-MMA-UYA
	透明	白色	A22NZ-MMM-UWA	A22NZ-MMA-UWA
	透明	藍色	A22NZ-MMM-UAA	A22NZ-MMA-UAA
	透明	橙色	A22NZ-MMM-UOA	A22NZ-MMA-UOA
帶燈	透明	紅色	A22NZ-MMM-TRA	A22NZ-MMA-TRA
	透明	綠色	A22NZ-MMM-TGA	A22NZ-MMA-TGA
	透明	黃色	A22NZ-MMM-TYA	A22NZ-MMA-TYA
	透明	白色	A22NZ-MMM-TWA	A22NZ-MMA-TWA
	透明	藍色	A22NZ-MMM-TAA	A22NZ-MMA-TAA
	透明	橙色	A22NZ-MMM-TOA	A22NZ-MMA-TOA

邊框材質/按鈕形狀			金屬(圓形)/平面形
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-RNM-NRA	A22NZ-RNA-NRA
	不透明	綠色	A22NZ-RNM-NGA	A22NZ-RNA-NGA
	不透明	黃色	A22NZ-RNM-NYA	A22NZ-RNA-NYA
	不透明	白色	A22NZ-RNM-NWA	A22NZ-RNA-NWA
	不透明	藍色	A22NZ-RNM-NAA	A22NZ-RNA-NAA
	不透明	黑色	A22NZ-RNM-NBA	A22NZ-RNA-NBA
	透明	紅色	A22NZ-RNM-URA	A22NZ-RNA-URA
	透明	綠色	A22NZ-RNM-UGA	A22NZ-RNA-UGA
	透明	黃色	A22NZ-RNM-UYA	A22NZ-RNA-UYA
	透明	白色	A22NZ-RNM-UWA	A22NZ-RNA-UWA
	透明	藍色	A22NZ-RNM-UAA	A22NZ-RNA-UAA
	透明	橙色	A22NZ-RNM-UOA	A22NZ-RNA-UOA
帶燈	透明	紅色	A22NZ-RNM-TRA	A22NZ-RNA-TRA
	透明	綠色	A22NZ-RNM-TGA	A22NZ-RNA-TGA
	透明	黃色	A22NZ-RNM-TYA	A22NZ-RNA-TYA
	透明	白色	A22NZ-RNM-TWA	A22NZ-RNA-TWA
	透明	藍色	A22NZ-RNM-TAA	A22NZ-RNA-TAA
	透明	橙色	A22NZ-RNM-TOA	A22NZ-RNA-TOA

邊框材質/按鈕形狀			金屬(圓形)/凸出形
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-RPM-NRA	A22NZ-RPA-NRA
	不透明	綠色	A22NZ-RPM-NGA	A22NZ-RPA-NGA
	不透明	黃色	A22NZ-RPM-NYA	A22NZ-RPA-NYA
	不透明	白色	A22NZ-RPM-NWA	A22NZ-RPA-NWA
	不透明	藍色	A22NZ-RPM-NAA	A22NZ-RPA-NAA
	不透明	黑色	A22NZ-RPM-NBA	A22NZ-RPA-NBA
	透明	紅色	A22NZ-RPM-URA	A22NZ-RPA-URA
	透明	綠色	A22NZ-RPM-UGA	A22NZ-RPA-UGA
	透明	黃色	A22NZ-RPM-UYA	A22NZ-RPA-UYA
	透明	白色	A22NZ-RPM-UWA	A22NZ-RPA-UWA
	透明	藍色	A22NZ-RPM-UAA	A22NZ-RPA-UAA
	透明	橙色	A22NZ-RPM-UOA	A22NZ-RPA-UOA
帶燈	透明	紅色	A22NZ-RPM-TRA	A22NZ-RPA-TRA
	透明	綠色	A22NZ-RPM-TGA	A22NZ-RPA-TGA
	透明	黃色	A22NZ-RPM-TYA	A22NZ-RPA-TYA
	透明	白色	A22NZ-RPM-TWA	A22NZ-RPA-TWA
	透明	藍色	A22NZ-RPM-TAA	A22NZ-RPA-TAA
	透明	橙色	A22NZ-RPM-TOA	A22NZ-RPA-TOA

邊框材質/按鈕形狀			金屬(圓形)/蘑菇形
邊框材質/按鈕形狀
動作功能			瞬時	交替
帶燈/不帶燈	透明/不透明	顏色	型號	型號
不帶燈	不透明	紅色	A22NZ-RMM-NRA	A22NZ-RMA-NRA
	不透明	綠色	A22NZ-RMM-NGA	A22NZ-RMA-NGA
	不透明	黃色	A22NZ-RMM-NYA	A22NZ-RMA-NYA
	不透明	白色	A22NZ-RMM-NWA	A22NZ-RMA-NWA
	不透明	藍色	A22NZ-RMM-NAA	A22NZ-RMA-NAA
	不透明	黑色	A22NZ-RMM-NBA	A22NZ-RMA-NBA
	透明	紅色	A22NZ-RMM-URA	A22NZ-RMA-URA
	透明	綠色	A22NZ-RMM-UGA	A22NZ-RMA-UGA
	透明	黃色	A22NZ-RMM-UYA	A22NZ-RMA-UYA
	透明	白色	A22NZ-RMM-UWA	A22NZ-RMA-UWA
	透明	藍色	A22NZ-RMM-UAA	A22NZ-RMA-UAA
	透明	橙色	A22NZ-RMM-UOA	A22NZ-RMA-UOA
帶燈	透明	紅色	A22NZ-RMM-TRA	A22NZ-RMA-TRA
	透明	綠色	A22NZ-RMM-TGA	A22NZ-RMA-TGA
	透明	黃色	A22NZ-RMM-TYA	A22NZ-RMA-TYA
	透明	白色	A22NZ-RMM-TWA	A22NZ-RMA-TWA
	透明	藍色	A22NZ-RMM-TAA	A22NZ-RMA-TAA
	透明	橙色	A22NZ-RMM-TOA	A22NZ-RMA-TOA

單品(共用)

零件型號

操作部位/LED燈/安裝台/開關組件皆可分別訂購，您可利用套裝組合搭配的訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

LED燈

形狀	額定電壓	型號
形狀	顏色	6V AC/DC	12V AC/DC	24V AC/DC	100/110/120V AC	200/220/230/240V AC
	紅色	A22NZ-L-RA	A22NZ-L-RB	A22NZ-L-RC	A22NZ-L-RD	A22NZ-L-RE
	綠色	A22NZ-L-GA	A22NZ-L-GB	A22NZ-L-GC	A22NZ-L-GD	A22NZ-L-GE
	黃色	A22NZ-L-YA	A22NZ-L-YB	A22NZ-L-YC	A22NZ-L-YD	A22NZ-L-YE
	白色	A22NZ-L-WA	A22NZ-L-WB	A22NZ-L-WC	A22NZ-L-WD	A22NZ-L-WE
	藍色	A22NZ-L-AA	A22NZ-L-AB	A22NZ-L-AC	A22NZ-L-AD	A22NZ-L-AE
	橙色	A22NZ-L-OA	A22NZ-L-OB	A22NZ-L-OC	A22NZ-L-OD	A22NZ-L-OE

安裝台

形狀	型號
	A22NZ-H-01

開關組件

端子規格	接點規格	型號
螺絲端子台	1NO接點(藍色)	A22NZ-S-G1A
螺絲端子台	1NC接點(橙色)	A22NZ-S-G1B
Push-In Plus端子台	1NO接點(藍色)	A22NZ-S-P1A
Push-In Plus端子台	1NC接點(紅色)	A22NZ-S-P1B
Push-In Plus端子台	2NO接點(藍色)	A22NZ-S-P2A
	2NC接點(紅色)	A22NZ-S-P2B
	1NO1NC接點(白色)	A22NZ-S-P2C

亮燈組件

端子規格	額定電壓	型號
螺絲端子台	6V AC/DC	A22NZ-T-A
	12V AC/DC	A22NZ-T-B
	24V AC/DC	A22NZ-T-C
	100/110/120V AC	A22NZ-T-D
	200/220/230/240V AC	A22NZ-T-E
Push-In Plus端子台	6V AC/DC	A22NZ-T-AP
	12V AC/DC	A22NZ-T-BP
	24V AC/DC	A22NZ-T-CP
	100/110/120V AC	A22NZ-T-DP
	200/220/230/240V AC	A22NZ-T-EP

安全規格認證額定值

UL508 (File No.E76675), CSA C22.2 No.14

6A 240VAC、10A 120VAC

TÜV (EN60947-5-1)

AC-15 3A 240VAC
DC-13 4A 24VDC

CCC (GB14048.5)

AC-15 3A 240VAC
DC-13 4A 24VDC

適用規格

UL1059、UL486E (Push-In Plus端子台型)

額定

接點(一般負載用)

額定絕緣電壓		600V
額定通電電流		10A
額定電壓		24V	120V	240V	380V	440V
交流50/60Hz	電阻負載(AC-12)	10A	10A	6A	2A	2A
交流50/60Hz	電感負載(AC-15)	10A	6A	3A	1.9A	1.6A
直流	電阻負載(DC-12)	8A	2.2A	1.1A	---	---
直流	電感負載(DC-13)	4A	1.1A	0.55A	---	---

註1. 上述額定值是以下列條件進行實驗的情況。
(1) 環境溫度：20±2°C
(2) 環境濕度：65±5%RH
(3) 操作頻率：30次/min
2. 最小適用負載
DC5V、6mA 電阻負載
適用區域依使用條件、負載類型而異。
※最小適用負載以N水準參考值表示。此代表在信賴水準60％(λ ₆₀)下的故障機率。(JIS C5003)
λ ₆₀＝0.5 × 10^－6/次即代表在信賴水準60%下，推估故障次數可能為1/2,000,000次。

LED燈

額定電壓	使用電壓	電流值
6V AC/DC	6V AC/DC ±10%	約11mA (紅色、橙色、黃色、藍色) 約5mA (白色、綠色)
12V AC/DC	12V AC/DC ±10%	約12mA (紅色、橙色、黃色、藍色) 約5mA (白色、綠色)
24V AC/DC	24V AC/DC ±10%	約12mA (紅色、橙色、黃色、藍色) 約5mA (白色、綠色)
100V AC	100V AC ±10%	約12mA (紅色、橙色、黃色、藍色) 約5mA (白色、綠色)
110V AC	110V AC ±10%
120V AC	100V AC ~ 130V AC
200V AC	200V AC ±10%	約12mA (紅色、橙色、黃色、藍色) 約5mA (白色、綠色)
220V AC	220V AC ±10%
230V AC	230V AC ±10%
240V AC	220 ~ 250V AC

性能

種類		按鈕開關
項目		不帶燈類型	帶燈類型
容許操作頻率	機械性	最高60次/min
容許操作頻率	電氣性	最高30次/min
絕緣阻抗		100MΩ min. (at 500 VDC)	照光型的亮燈組件除外
接觸電阻		100mΩ以下(預設值)
耐電壓	同極端子間	AC2500V 50/60Hz 1min (預設值)	照光型的亮燈組件除外
耐電壓	各端子與接地間	AC2500V 50/60Hz 1min (預設值)
振動	誤動作	10 ~ 55Hz 重複振幅1.5mm(接點開離時間小於1ms)
衝擊	誤動作	最大1000m/s² (接點開離時間小於1ms)
耐久性	機械性	瞬時動作型 500萬次以上交替動作型 50萬次以上
耐久性	電氣性	50萬次以上(AC250V 3A、功率因數COSθ=0.4 電感負載)
使用環境溫度＊1		-25 ~ +70℃	-25 ~ +55℃
使用環境濕度		35 ~ 85%RH
保存環境溫度＊1		-40 ~ +80℃
保護構造＊2		符合IP66、NEMA4X、NEMA13規範
感電保護等級		Class II
PTI (追蹤特性)		175
污染度(使用環境)		3 (EN 60947-5-1)
重量		約50g (1NC/1NO時)	約65g (1NC/1NO時)

＊1. 不可結冰結露。
＊2. 為面板前方的保護構造。

動作特性(1NC/1NO接點時)

種類	按鈕開關
項目	不帶燈/帶燈
總行程所需的轉矩最大TTF	18N
總行程TT	最大6㎜
復歸轉矩RF	---

開關組件的最大連接數(螺絲端子台型)

	按鈕開關
	瞬時		交替
	帶燈	不帶燈	帶燈	不帶燈
連接範例

註. 除了上述連接數規定外，使用時請務必依實際使用條件進行實機確認，開關次數亦不得超過產品性能規範。

（單位：mm）

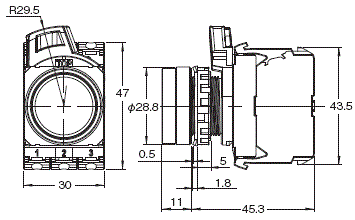

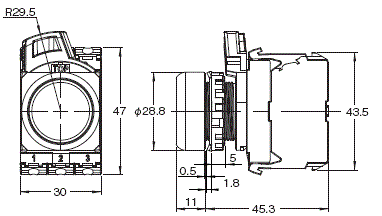

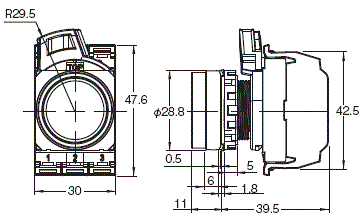

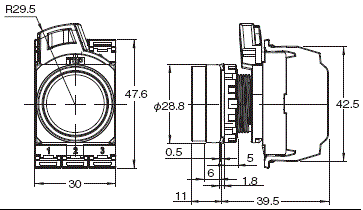

按鈕開關(帶燈、不帶燈類型)

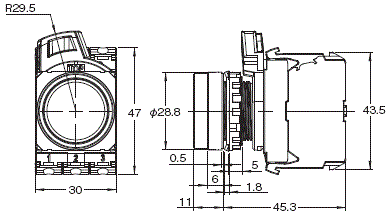

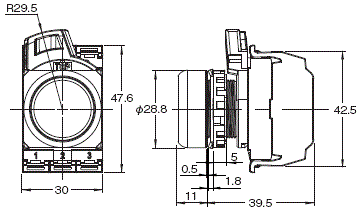

平面形(樹脂邊框)

A22NN-BN[]-N[]A-G[]-NN型

A22NN-BN[]-N[]A-P[]-NN型

A22NL-BN[]-T[]A-G[]-[][]型
A22NN-BN[]-U[]A-G[]-NN型

A22NL-BN[]-T[]A-P[]-[][]型
A22NN-BN[]-U[]A-P[]-NN型

凸出形(樹脂邊框)

A22N[]-BP[]-[]A-G[]-[][]型

A22N[]-BP[]-[]A-P[]-[][]型

全防護形(樹脂邊框)

A22N[]-BG[]-[]A-G[]-[][]型

A22N[]-BG[]-[]A-P[]-[][]型

蘑菇形(樹脂邊框)

A22N[]-BM[]-[]A-G[]-[][]型

A22N[]-BM[]-[]A-P[]-[][]型

平面形(金屬邊框)

A22NN-MN[]-N[]A-G[]-NN型

A22NN-MN[]-N[]A-P[]-NN型

A22NL-MN[]-T[]A-G[]-[][]型
A22NN-MN[]-U[]A-G[]-NN型

A22NL-MN[]-T[]A-P[]-[][]型
A22NN-MN[]-U[]A-P[]-NN型

凸出形(金屬邊框)

A22N[]-MP[]-[]A-G[]-[][]型

A22N[]-MP[]-[]A-P[]-[][]型

全防護形(金屬邊框)

A22N[]-MG[]-[]A-G[]-[][]型

A22N[]-MG[]-[]A-P[]-[][]型

蘑菇形(金屬邊框)

A22N[]-MM[]-[]A-G[]-[][]型

A22N[]-MM[]-[]A-P[]-[][]型

平面形(圓形金屬邊框)

A22NN-RN[]-N[]A-G[]-NN型

A22NN-RN[]-N[]A-P[]-NN型

A22NL-RN[]-T[]A-G[]-[][]型
A22NN-RN[]-U[]A-G[]-NN型

A22NL-RN[]-T[]A-P[]-[][]型
A22NN-RN[]-U[]A-P[]-NN型

凸出形(圓形金屬邊框)

A22N[]-RP[]-[]A-G[]-[][]型

A22N[]-RP[]-[]A-P[]-[][]型

蘑菇形(圓形金屬邊框)

A22N[]-RM[]-[]A-G[]-[][]型

A22N[]-RM[]-[]A-P[]-[][]型

連接時之深度尺寸

(螺絲端子台型)

安裝2接點組件時之深度尺寸

(Push-In Plus端子台型)

單品(共用)

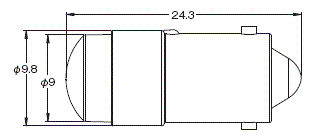

LED燈

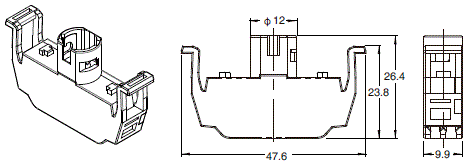

A22NZ-L-[][]型

安裝台

A22NZ-H-01型

螺絲端子台規格

開關組件

A22NZ-S-G1[]型

亮燈組件

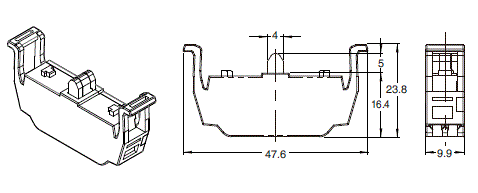

A22NZ-T-[]型

Push-In Plus端子台規格

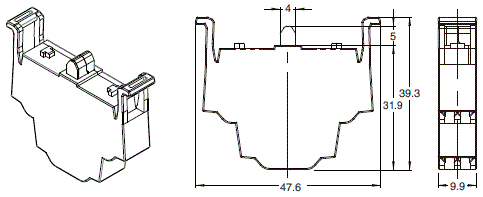

開關組件(1接點型)

A22NZ-S-P1[]型

開關組件(2接點型)

A22NZ-S-P2[]型

亮燈組件

A22NZ-T-[]P型

選購品、工具

保護蓋

A22NZ-A-303型

面板插塞(樹脂)

A22NZ-A-401型

面板插塞(金屬)

A22NZ-A-402型

止迴環

A22NZ-A-403型

止迴部件

A22NZ-A-50501型

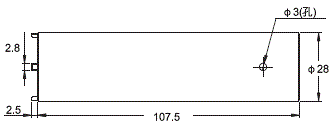

補強板

A22NZ-A-C01型

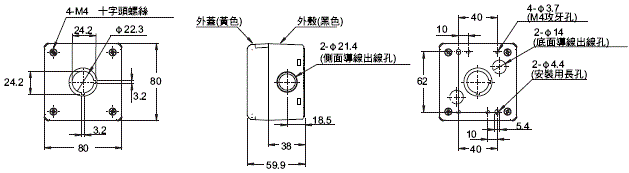

控制盒

A22NZ-A-B01Y型

防水蓋

平面形用 A22Z-3600F型

凸出形用 A22Z-3600T型

全防護形用 A22Z-3600G型

φ30用樹脂附件

A22Z-A30型

銘牌組件

一般型 A22NZ-A-50103型

大型 A22NZ-A-51103型

銘牌

一般型用 A22Z-3443[]-[]型

大型用 A22Z-3453[]型

鎖緊工具

A22NZ-A-301型

LED燈更換工具

A22NZ-A-302型

外蓋鎖緊工具

A22Z-3908型

選購品、工具

選購品、工具(另售)

種類	分類		型號	備註
保護蓋	---		A22NZ-A-303	避免錯誤動作發生的保護蓋。請勿與其他配件同時使用。(附密合膠條) 面板開孔尺寸φ22.3/25.5專用無法安裝鑰匙型選擇開關。
面板插塞 (樹脂)	圓形		A22NZ-A-401	補充即將增設的面板孔。適用的面板厚度：0.8 ~ 3.0mm 面板開孔尺寸 φ22.3專用
面板插塞 (金屬)	圓形		A22NZ-A-402	補充即將增設的面板孔。適用的面板厚度：0.8 ~ 6.0mm(附密封橡膠) 面板開孔尺寸 φ22.3專用
止迴環	圓形		A22NZ-A-403	可用來提高操作部位內部 +0的止迴強度。 (附密封橡膠) 面板開孔尺寸 φ22.3專用可與止迴部件併用。
止迴部件	---		A22NZ-A-50501	可用來提高操作部位的止迴強度。可與止迴環併用。 A22N系列與A30N系列可以共用。
補強板	---		A22NZ-A-C01	如需提高開關組件及亮燈組件的強度時，請使用補強板。
按鍵	---		A22NZ-K-01	使用鑰匙型選擇開關。
控制盒	1孔		A22NZ-A-B01Y	適用範圍 • 螺絲端子台型開關連動對應至1段 • Push-In Plus端子台型開關僅對應1接點組件面板開孔尺寸 φ22.3專用
接頭	適用電線尺寸 (mm)	φ7 ~ 9	A22Z-3500-1	此為塑膠製品，從開關控制盒拉出電纜線時使用。
接頭	適用電線尺寸 (mm)	φ9 ~ 11	A22Z-3500-2	此為塑膠製品，從開關控制盒拉出電纜線時使用。
防水蓋	平面形用		A22Z-3600F	可防止粉塵、水等侵入操作部位內部。顏色：半透明材質：矽膠面板開孔尺寸φ22.3/25.5專用無法安裝選擇開關或鑰匙型選擇開關。
	凸出形用		A22Z-3600T
	全防護形用		A22Z-3600G
φ30用樹脂附件	圓形		A22Z-A30	適合用來安裝孔徑φ30的面板。使用指示燈時，需另行購買並加裝止迴部件。
銘牌組件一般型	黑色		A22NZ-A-50103	附銘牌(黑底無字)。面板開孔尺寸 φ22.3專用
銘牌 (一般型用)	不帶文字		A22Z-3443B	黑色
			A22Z-3443R	紅色
			A22Z-3443W	白色
			A22Z-3443C	透明
	○		A22Z-3443R-2	紅底白字
	STOP		A22Z-3443R-4
	停止		A22Z-3443R-J4
	緊急停止開關		A22Z-3443R-J1	紅底黑字
	\|		A22Z-3443B-1	黑底白字
	START		A22Z-3443B-3
	ON		A22Z-3443B-5
	OFF		A22Z-3443B-6
	UP		A22Z-3443B-7
	DOWN		A22Z-3443B-8
	POWER ON		A22Z-3443B-9
	OFF-ON		A22Z-3443B-10
	自動		A22Z-3443B-J1
	手動		A22Z-3443B-J2
	起動		A22Z-3443B-J3
	復帰		A22Z-3443B-J4
	入		A22Z-3443B-J5
	切		A22Z-3443B-J6
	電源		A22Z-3443B-J7
	運転		A22Z-3443B-J8
	上昇		A22Z-3443B-J9
	下降		A22Z-3443B-J10
	切-入		A22Z-3443B-J11
	手動-自動		A22Z-3443B-J12
	逆転ｰ正転		A22Z-3443B-J13
	閉-開		A22Z-3443B-J14
	手動切自動		A22Z-3443B-J15
銘牌組件大型	黑色		A22NZ-A-51103	附銘牌(黑底無字)。面板開孔尺寸 φ22.3專用
銘牌 (大型用)	不帶文字		A22Z-3453B	黑色
			A22Z-3453R	紅色
			A22Z-3453W	白色
			A22Z-3453C	透明
鎖緊工具	---		A22NZ-A-301	適合用來鎖合面板背面的鎖合用螺帽。
LED燈更換工具	---		A22NZ-A-302	此為橡膠製品，可讓LED燈的裝卸更為簡便。
外蓋鎖緊工具	---		A22Z-3908	可用來卸除平面形、突出形、全防護形等按鈕開關的護蓋。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
A22N/M22N/A30N 規格說明書	SGFS-338-TW5 [54095KB]	2021年7月23日 20210723	A22N/M22N/A30N 規格說明書
A22N/M22N/A30N 型錄	SGFS-339-TW5 [4791KB]	2017年2月7日 20170207	A22N/M22N/A30N 型錄
控制盤升級解決方案總合型錄	SAMC-010-TW5 [6850KB]	2018年2月1日 20180201	控制盤升級解決方案總合型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
A22N/M22N/A30N Data Sheet	A254-E1-05 [67281KB]	Dec 20, 2021 20211220	A22N/M22N/A30N Data Sheet
A22N-P/A30N-P, M22N-P, A22NE-P Catalog	A253-E1-04 [4664KB]	Dec 03, 2018 20181203	A22N-P/A30N-P, M22N-P, A22NE-P Catalog
Value Design for Panel Catalog	Y235-E1-01 [5944KB]	Jul 19, 2022 20220719	Value Design for Panel Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
