A22NK

A22NK

產品特色
φ22mm 鑰匙型選擇開關。藉由短機身與配線方向的變更，讓控制盤輕薄短小化，新增Push-In Plus端子台型，配線更輕鬆。
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 選購品 型錄 CAD

作業性

• 每1層可安裝3個開關組件，亦可增設多層
• 端子螺絲採用保持結構設計，適用圓形壓接端子(螺絲端子台型)
• 即使加裝開關組件，也能再鎖合其他端子(螺絲端子台型)
• 開關組件無方向性，組裝更簡便

小型化

• 變更配線方向，精簡水平方向的空間(Push-In Plus端子台型)
• 短機身設計

安全性

• 採用鎖定桿結構，精確，操作更簡便
• 採用護指機構，大幅提高安全性
• 配線不鬆脫，完全不需要維護(Push-In Plus端子台型)

產品種類

• 備有通用型產品適用之安全規格/電壓規格
• 備有φ22.3、φ25.5等2種面板開孔尺寸以供安裝
• 按鈕、邊框皆備有多種顏色/形狀/材質可供選擇
• 防護機構符合IP66、NEMA 13等規範

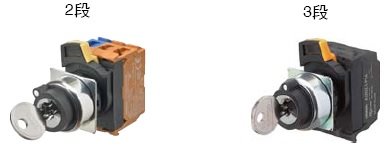

機種一覽

螺絲端子台/Push-In Plus端子台

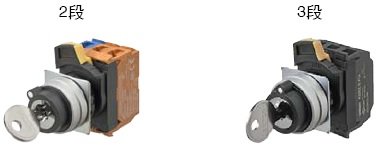

樹脂邊框
A22NK-[]B
3441_lu_1

螺絲端子台/Push-In Plus端子台

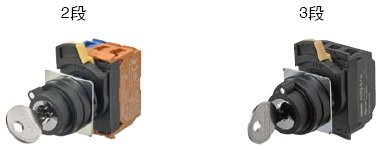

金屬邊框：無光澤
A22NK-[]M
3441_lu_2

螺絲端子台/Push-In Plus端子台
圓形金屬邊框：具光澤、圓形
A22NK-[]R
3441_lu_3

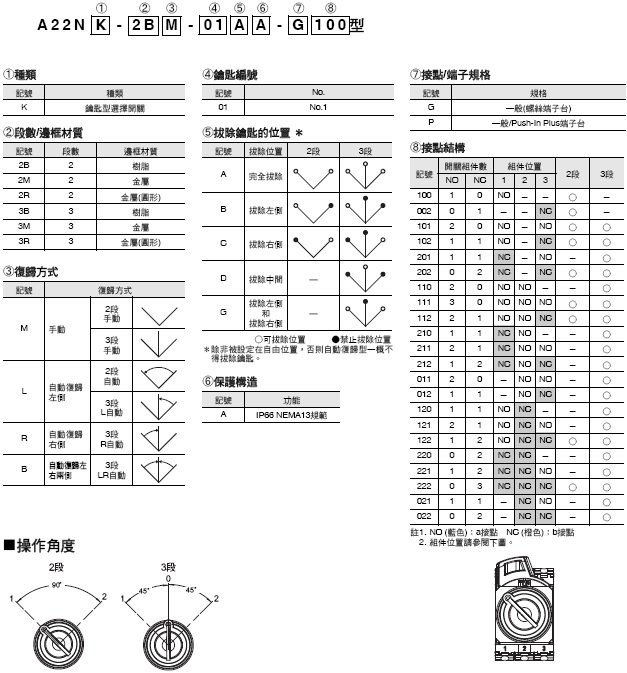

型號構成

型號基準

將操作部位/安裝台/開關組件集合為套裝組合的型號。

套裝組合型號

A22NK 種類 6

構造

接點結構表

2段

輸出點數 記號 接點結構 組件位置 接點 旋鈕位置
1 2
1 100 1NO 1 NO ON
2 --- --- ---
3 --- --- ---
1 002 1NC 1 --- --- ---
2 --- --- ---
3 NC ON
2 102 1NO/1NC 1 NO ON
2 --- --- ---
3 NC ON
2 101 2NO 1 NO ON
2 --- --- ---
3 NO ON
2 202 2NC 1 NC ON
2 --- --- ---
3 NC ON
3 111 3NO 1 NO ON
2 NO ON
3 NO ON
3 222 3NC 1 NC ON
2 NC ON
3 NC ON
3 122 1NO/2NC 1 NO ON
2 NC ON
3 NC ON
3 112 2NO/1NC 1 NO ON
2 NO ON
3 NC ON

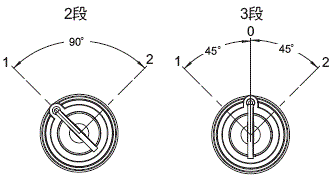

操作角度

A22NK 種類 10

3段

輸出點數 記號 接點結構 組件位置 組件位置接點 旋鈕位置
1 0 2
2 110 2NO 1 NO ON
2 NO ON ON
3 --- --- --- ---
2 011 2NO 1 --- --- --- ---
2 NO ON ON
3 NO ON
2 101 2NO 1 NO ON
2 --- --- --- ---
3 NO ON
2 220 2NC 1 NC ON ON
2 NC ON
3 --- --- --- ---
2 022 2NC 1 --- --- --- ---
2 NC ON
3 NC ON ON
2 202 2NC 1 NC ON ON
2 --- --- --- ---
3 NC ON ON
2 120 1NO/1NC 1 NO ON
2 NC ON
3 --- --- --- ---
2 102 1NO/1NC 1 NO ON
2 --- --- --- ---
3 NC ON ON
2 210 1NO/1NC 1 NC ON ON
2 NO ON ON
3 --- --- --- ---
2 201 1NO/1NC 1 NC ON ON
2 --- --- --- ---
3 NO ON
2 012 1NO/1NC 1 --- --- --- ---
2 NO ON ON
3 NC ON ON
2 021 1NO/1NC 1 --- --- --- ---
2 NC ON
3 NO ON
3 111 3NO 1 NO ON
2 NO ON ON
3 NO ON
3 222 3NC 1 NC ON ON
2 NC ON
3 NC ON ON
3 122 1NO/2NC 1 NO ON
2 NC ON
3 NC ON ON
3 212 1NO/2NC 1 NC ON ON
2 NO ON ON
3 NC ON ON
3 221 1NO/2NC 1 NC ON ON
2 NC ON
3 NO ON
3 211 2NO/1NC 1 NC ON ON
2 NO ON ON
3 NO ON
3 121 2NO/1NC 1 NO ON
2 NC ON
3 NO ON
3 112 2NO/1NC 1 NO ON
2 NO ON ON
3 NC ON ON

操作角度

A22NK 種類 12

種類

套裝組合型號

交貨時本品將以操作部位、安裝台及開關組件搭配成套的方式出貨。

2段 鑰匙型選擇開關

形狀 邊框材質 輸出點數 型號 (3)
復歸方式		 (5)
拔除鑰匙的位置		 (8)(8)(8)
接點結構
樹脂邊框
3441_lu_5_1		 2B 1 A22NK-2B(3)-01(5)A-G(8)(8)(8) M：手動
L ：左側自動復歸		 A：所有位置
B：左
C：右		 100
002
A22NK-2B(3)-01(5)A-P(8)(8)(8)
2 A22NK-2B(3)-01(5)A-G(8)(8)(8) 102
101
202
A22NK-2B(3)-01(5)A-P(8)(8)(8)
3 A22NK-2B(3)-01(5)A-G(8)(8)(8) 111
222
122
112
A22NK-2B(3)-01(5)A-P(8)(8)(8)
金屬邊框
3441_lu_5_2		 2M 1 A22NK-2M(3)-01(5)A-G(8)(8)(8) 100
002
A22NK-2M(3)-01(5)A-P(8)(8)(8)
2 A22NK-2M(3)-01(5)A-G(8)(8)(8) 102
101
202
A22NK-2M(3)-01(5)A-P(8)(8)(8)
3 A22NK-2M(3)-01(5)A-G(8)(8)(8) 111
222
122
112
A22NK-2M(3)-01(5)A-P(8)(8)(8)
圓形金屬邊框
3441_lu_5_3		 2R 1 A22NK-2R(3)-01(5)A-G(8)(8)(8) 100
002
A22NK-2R(3)-01(5)A-P(8)(8)(8)
2 A22NK-2R(3)-01(5)A-G(8)(8)(8) 102
101
202
A22NK-2R(3)-01(5)A-P(8)(8)(8)
3 A22NK-2R(3)-01(5)A-G(8)(8)(8) 111
222
122
112
A22NK-2R(3)-01(5)A-P(8)(8)(8)

3段 鑰匙型選擇開關

形狀 邊框材質 輸出點數 型號 (3)
復歸方式		 (5)
拔除鑰匙的位置		 (8)(8)(8)
接點結構
樹脂邊框
3441_lu_6_1		 3B 2 A22NK-3B(3)-01(5)A-G(8)(8)(8) M：手動
L ：自動復歸左側
Ｒ：自動復歸右側
B：自動復歸左右兩側		 A：所有位置
B：左
C：右
D：中
G：左與右		 110
011
101
220
022
202
120
102
210
201
012
021
A22NK-3B(3)-01(5)A-P(8)(8)(8)
3 A22NK-3B(3)-01(5)A-G(8)(8)(8) 111
222
122
212
221
211
121
112
A22NK-3B(3)-01(5)A-P(8)(8)(8)
金屬邊框
3441_lu_6_2		 3M 2 A22NK-3M(3)-01(5)A-G(8)(8)(8) 110
011
101
220
022
202
120
102
210
201
012
021
A22NK-3M(3)-01(5)A-P(8)(8)(8)
3 A22NK-3M(3)-01(5)A-G(8)(8)(8) 111
222
122
212
221
211
121
112
A22NK-3M(3)-01(5)A-P(8)(8)(8)
圓形金屬邊框
3441_lu_6_3		 3R 2 A22NK-3R(3)-01(5)A-G(8)(8)(8) 110
011
101
220
022
202
120
102
210
201
012
021
A22NK-3R(3)-01(5)A-P(8)(8)(8)
3 A22NK-3R(3)-01(5)A-G(8)(8)(8) 111
222
122
212
221
211
121
112
A22NK-3R(3)-01(5)A-P(8)(8)(8)

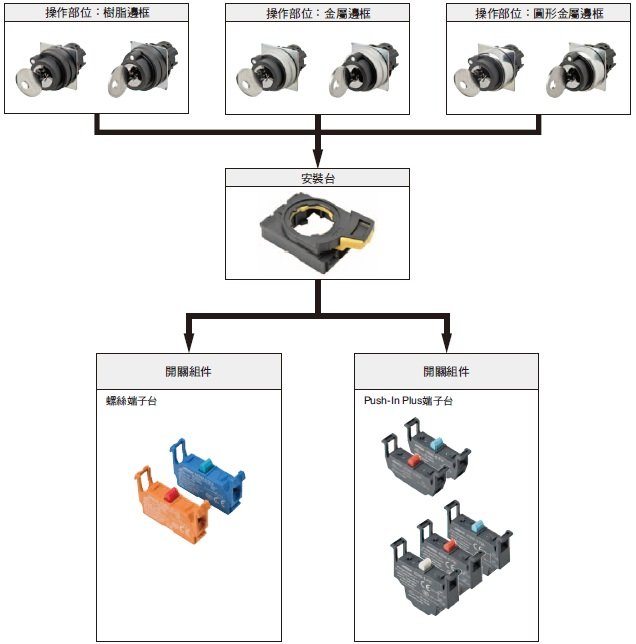

零件組成

操作部位/安裝台/開關組件皆可分別訂購，您可利用套裝組合搭配的訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

A22NK 種類 17

操作部位

邊框材質/形狀 樹脂
3441_lu_8_1		 金屬
3441_lu_8_2		 金屬(圓形)
3441_lu_8_3		 (1)
拔除鑰匙的位置
段數 復歸方式 型號 型號 型號
2 手動 A22NZ-2BM-01(1)A A22NZ-2MM-01(1)A A22NZ-2RM-01(1)A

A：所有位置
B：左

C：右
自動復歸左側 A22NZ-2BL-01(1)A A22NZ-2ML-01(1)A A22NZ-2RL-01(1)A
3 手動 A22NZ-3BM-01(1)A A22NZ-3MM-01(1)A A22NZ-3RM-01(1)A A：所有位置
B：左
C：右
D：中
G：左與右
自動復歸左側 A22NZ-3BL-01(1)A A22NZ-3ML-01(1)A A22NZ-3RL-01(1)A
自動復歸右側 A22NZ-3BR-01(1)A A22NZ-3MR-01(1)A A22NZ-3RR-01(1)A
自動復歸左右兩側 A22NZ-3BB-01(1)A A22NZ-3MB-01(1)A A22NZ-3RB-01(1)A

單品(共用)

零件型號

操作部位/LED燈/安裝台/開關組件皆可分別訂購，您可利用套裝組合搭配的訂購型號，將不齊全的機型互相搭配使用，亦可使用以下資料作為維護備品之庫存管理之用。

安裝台

形狀 型號
a254-e1_lu_2_1 A22NZ-H-01

開關組件

形狀 端子規格 接點規格 型號
a254-e1_lu_3_1 螺絲端子台 1NO接點(藍色) A22NZ-S-G1A
1NC接點(橙色) A22NZ-S-G1B
3441_lu_8 Push-In Plus端子台 1NO接點(藍色) A22NZ-S-P1A
1NC接點(紅色) A22NZ-S-P1B
3441_lu_9 Push-In Plus端子台 2NO接點(藍色) A22NZ-S-P2A
2NC接點(紅色) A22NZ-S-P2B
1NO1NC接點(白色) A22NZ-S-P2C

安全規格認證額定值

UL508 (File No.E76675), CSA C22.2 No.14

6A 240VAC、10A 120VAC

TÜV (EN60947-5-1)

AC-15 3A 240VAC
DC-13 4A 24VDC

CCC (GB14048.5)

AC-15 3A 240VAC
DC-13 4A 24VDC

適用規格

UL1059、UL486E (Push-In Plus端子台型)

額定

接點(一般負載用)

額定絕緣電壓 600V
額定通電電流 10A
額定電壓 24V 120V 240V 380V 440V
交流50/60Hz 電阻負載(AC-12) 10A 10A 6A 2A 2A
電感負載(AC-15) 10A 6A 3A 1.9A 1.6A
直流 電阻負載(DC-12) 8A 2.2A 1.1A --- ---
電感負載(DC-13) 4A 1.1A 0.55A --- ---

註1. 上述額定值是以下列條件進行實驗的情況。
(1) 環境溫度：20±2°C
(2) 環境濕度：65±5%RH
(3) 操作頻率：30次/min
2. 最小適用負載
DC5V、6mA 電阻負載
適用區域依使用條件、負載類型而異。
※最小適用負載以N水準參考值表示。此代表在信賴水準60％(λ 60)時的故障機率。(JIS C5003)
λ 60＝0.5×10－6/次表示在信賴水準60%的條件下，推估故障次數有可能為1/2,000,000次以下。

性能

項目 鑰匙型選擇開關
容許操作頻率 機械性 最高30次/min
電氣性 最高30次/min
絕緣阻抗 100MΩ min. (at 500 VDC)
接觸電阻 100mΩ以下(預設值)
耐電壓 同極端子間 AC2500V 50/60Hz 1min (預設值)
各端子與接地間 AC2500V 50/60Hz 1min (預設值)
振動 誤動作 10 ~ 55Hz 重複振幅1.5mm (接點開離時間小於1ms)
衝擊 誤動作 最大1000m/s2 (接點開離時間小於1ms)
耐久性 機械性 50萬次以上(使用3段時為30萬次以上)
電氣性 50萬次以上(使用3段時為30萬次以上) (AC250V 3A、功率因數COSθ=0.4 電感負載)
使用環境溫度＊1 -25 ~ +70℃
使用環境濕度 35 ~ 85%RH
保存環境溫度＊1 -40 ~ +80℃
保護構造*2 IP66、NEMA13規範
感電保護等級 Class II
PTI(追蹤特性) 175
污染度(使用環境) 3 (EN 60947-5-1)
重量 約65g (1NC/1NO的條件下)

＊1. 不可結冰結露。
＊2. 為面板前方的保護構造。

動作特性(1NC/1NO接點的條件下)

項目 鑰匙型選擇開關
手動復歸 自動復歸
總行程所需的轉矩
最大TTF		 0.6N·m 0.6N·m
總行程TT 2段約90° (3段約45°)
復歸轉矩RF 最大0.5N･m ---

開關組件的最大連接數(螺絲端子台型)

A22NK 額定/性能 12

鑰匙型選擇開關
2段 3段
連接範例 3441_sp_2 3441_sp_3

註. 使用時請務必以實際使用條件進行實機確認，並在無性能上問題之開關次數內使用。

（單位：mm）

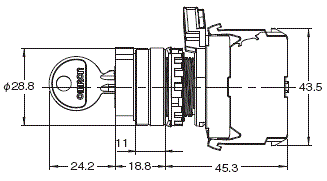

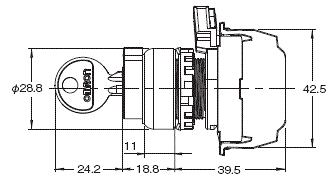

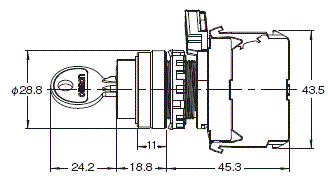

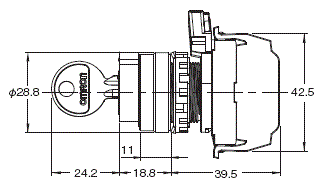

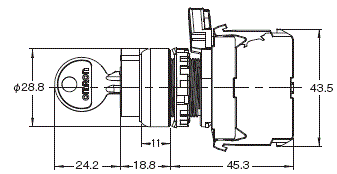

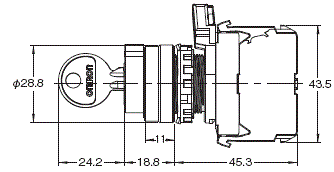

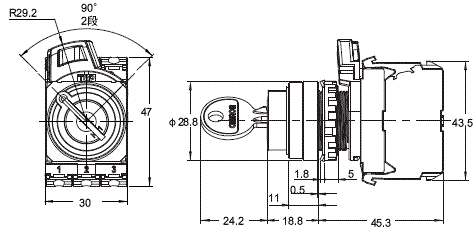

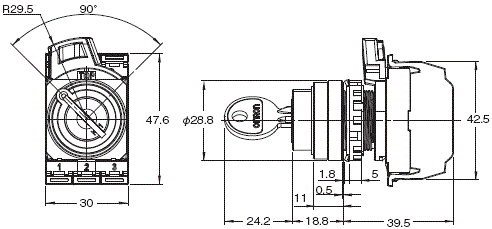

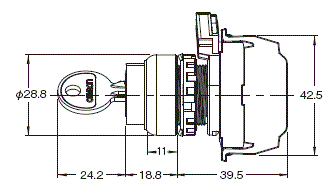

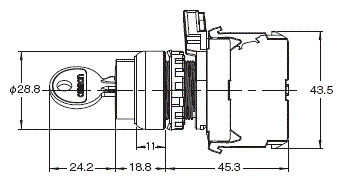

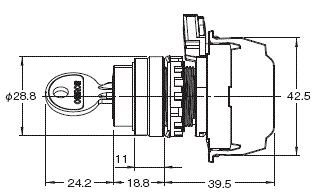

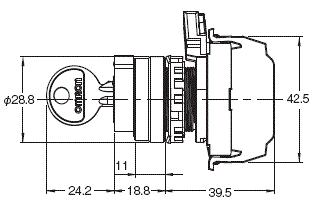

鑰匙型選擇開關(帶燈、不帶燈類型)

2段(樹脂邊框)

A22NK-2B[]-01[]A-G型

A22NK 外觀尺寸 2

A22NK-2B[]-01[]A-P型

A22NK 外觀尺寸 3

3段(樹脂邊框)

A22NK-3B[]-01[]A-G型

A22NK 外觀尺寸 4

A22NK-3B[]-01[]A-P型

A22NK 外觀尺寸 5

2段(金屬邊框)

A22NK-2M[]-01[]A-G型

A22NK 外觀尺寸 6

A22NK-2M[]-01[]A-P型

A22NK 外觀尺寸 7

3段(金屬邊框)

A22NK-3M[]-01[]A-G型

A22NK 外觀尺寸 8

A22NK-3M[]-01[]A-P型

A22NK 外觀尺寸 9

2段(圓形金屬邊框)

A22NK-2R[]-01[]A-G型

A22NK 外觀尺寸 10

A22NK-2R[]-01[]A-P型

A22NK 外觀尺寸 11

3段(圓形金屬邊框)

A22NK-3R[]-01[]A-G型

A22NK 外觀尺寸 12

A22NK-3R[]-01[]A-P型

A22NK 外觀尺寸 13

連接時之深度尺寸

(螺絲端子台型)

A22NK 外觀尺寸 14

安裝2接點組件時之深度尺寸

(Push-In Plus端子台型)

A22NK 外觀尺寸 15

單品(共用)

安裝台

A22NZ-H-01型

A22NK 外觀尺寸 17

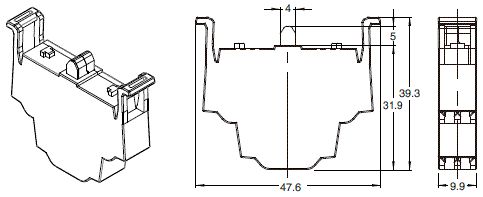

螺絲端子台規格

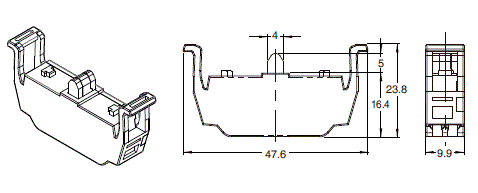

開關組件

A22NZ-S-G1[]型

A22NK 外觀尺寸 19

Push-In Plus端子台規格

開關組件(1接點型)

A22NZ-S-P1[]型

A22NK 外觀尺寸 21

開關組件(2接點型)

A22NZ-S-P2[]型

A22NK 外觀尺寸 22

選購品、工具

保護蓋

A22NZ-A-303型

A22NK 外觀尺寸 24

面板插塞(樹脂)

A22NZ-A-401型

A22NK 外觀尺寸 25

面板插塞(金屬)

A22NZ-A-402型

A22NK 外觀尺寸 26

止迴環

A22NZ-A-403型

A22NK 外觀尺寸 27

止迴部件

A22NZ-A-50501型

A22NK 外觀尺寸 28

補強板

A22NZ-A-C01型

A22NK 外觀尺寸 29

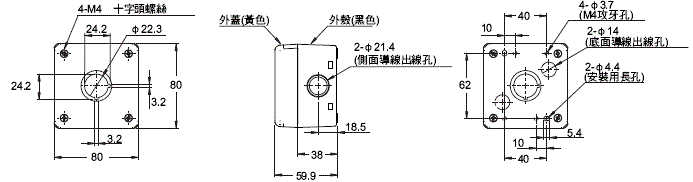

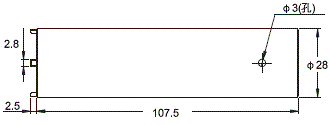

控制盒

A22NZ-A-B01Y型

3441_dm_17

防水蓋

平面形用 A22Z-3600F型

A22NK 外觀尺寸 31

凸出形用 A22Z-3600T型

A22NK 外觀尺寸 32

全防護形用 A22Z-3600G型

A22NK 外觀尺寸 33

φ30用樹脂附件

A22Z-A30型

A22NK 外觀尺寸 34

銘牌組件

一般型 A22NZ-A-50103型

A22NK 外觀尺寸 35

大型 A22NZ-A-51103型

A22NK 外觀尺寸 36

銘牌

一般型用 A22Z-3443[]-[]

A22NK 外觀尺寸 37

大型用 A22Z-3453[]型

A22NK 外觀尺寸 38

鎖緊工具

A22NZ-A-301型

A22NK 外觀尺寸 39

LED燈更換工具

A22NZ-A-302型

A22NK 外觀尺寸 40

外蓋鎖緊工具

A22Z-3908型

A22NK 外觀尺寸 41

選購品、工具

選購品、工具(另售)

種類 形狀 分類 型號 備註
保護蓋 3441_j_1_1 --- A22NZ-A-303 避免錯誤動作發生的保護蓋。
請勿與其他配件同時使用。(附密合膠條)
面板開孔尺寸φ22.3/25.5專用
無法安裝鑰匙型選擇開關。
面板插塞
(樹脂)		 3441_j_1_2 圓形 A22NZ-A-401 補充即將增設的面板孔。
適用的面板厚度：0.8 ~ 3.0mm
面板開孔尺寸 φ22.3專用
面板插塞
(金屬)		 3441_j_1_3 圓形 A22NZ-A-402 補充即將增設的面板孔。
適用的面板厚度：0.8 ~ 6.0mm(附密封橡膠)
面板開孔尺寸 φ22.3專用
止迴環 3441_j_1_4 圓形 A22NZ-A-403 可用來提高操作部位內部 +0的止迴強度。
(附密封橡膠)
面板開孔尺寸 φ22.3專用
可與止迴部件併用。
止迴部件 3441_j_1_5 --- A22NZ-A-50501 可用來提高操作部位的止迴強度。
可與止迴環併用。
A22N系列與A30N系列可以共用。
補強板 3441_j_1_6 --- A22NZ-A-C01 如需提高開關組件及亮燈組件的強度時，請使用補強板。
詳情請參閱型錄使用方法第95頁之相關說明。
按鍵 3441_j_1_7 --- A22NZ-K-01 使用鑰匙型選擇開關。
控制盒 ＊ 3441_j_1_8 1孔 A22NZ-A-B01Y 適用範圍
• 螺絲端子台型
開關連動 對應至1段
• Push-In Plus端子台型
開關 僅對應1接點組件
面板開孔尺寸 φ22.3專用
接頭 3441_j_1_9 適用電線尺寸
(mm)		 φ7 ~ 9 A22Z-3500-1 此為塑膠製品，從開關控制盒拉出電纜線時使用。
請參閱型錄第98頁

φ9 ~ 11 A22Z-3500-2
防水蓋 3441_j_1_10 平面形用 A22Z-3600F 可防止粉塵、水等侵入操作部位內部。
顏色：半透明
材質：矽膠
面板開孔尺寸φ22.3/25.5專用
無法安裝選擇開關或鑰匙型選擇開關。
凸出形用 A22Z-3600T
全防護形用 A22Z-3600G
φ30用樹脂
附件		 3441_j_1_11 圓形 A22Z-A30 適合用來安裝孔徑φ30的面板，，詳情請參閱型錄第99頁。
使用指示燈時，需另行購買並加裝止迴部件。
銘牌組件
一般型		 3441_j_1_12 黑色 A22NZ-A-50103 附銘牌(黑底無字)。
面板開孔尺寸 φ22.3專用
銘牌
(一般型用)		 3441_j_1_13 不帶文字 A22Z-3443B 黑色
A22Z-3443R 紅色
A22Z-3443W 白色
A22Z-3443C 透明
○ A22Z-3443R-2 紅底白字
STOP A22Z-3443R-4
停止 A22Z-3443R-J4
緊急停止開關 A22Z-3443R-J1 紅底黑字
| A22Z-3443B-1 黑底白字
START A22Z-3443B-3
ON A22Z-3443B-5
OFF A22Z-3443B-6
UP A22Z-3443B-7
DOWN A22Z-3443B-8
POWER ON A22Z-3443B-9
OFF-ON A22Z-3443B-10
自動 A22Z-3443B-J1
手動 A22Z-3443B-J2
起動 A22Z-3443B-J3
復帰 A22Z-3443B-J4
入 A22Z-3443B-J5
切 A22Z-3443B-J6
電源 A22Z-3443B-J7
運転 A22Z-3443B-J8
上昇 A22Z-3443B-J9
下降 A22Z-3443B-J10
切-入 A22Z-3443B-J11
手動-自動 A22Z-3443B-J12
逆転ｰ正転 A22Z-3443B-J13
閉-開 A22Z-3443B-J14
手動 切 自動 A22Z-3443B-J15
銘牌組件
大型		 3441_j_1_14 黑色 A22NZ-A-51103 附銘牌(黑底無字)。
面板開孔尺寸 φ22.3專用

銘牌

(大型用)

 3441_j_1_15 不帶文字 A22Z-3453B 黑色
A22Z-3453R 紅色
A22Z-3453W 白色
A22Z-3453C 透明
鎖緊工具 3441_j_1_16 --- A22NZ-A-301 適合用來鎖合面板背面的鎖合用螺帽。
LED燈更換工具 3441_j_1_17 --- A22NZ-A-302 此為橡膠製品，可讓LED燈的裝卸更為簡便。
外蓋鎖緊工具 3441_j_1_18 --- A22Z-3908 可用來卸除平面形、突出形、全防護形等按鈕開關的護蓋。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
A22N/M22N/A30N 規格說明書 SGFS-338-TW5
[54095KB] 		2021年7月23日
20210723
 A22N/M22N/A30N 規格說明書
A22N/M22N/A30N 型錄 SGFS-339-TW5
[4791KB] 		2017年2月7日
20170207
 A22N/M22N/A30N 型錄
控制盤升級解決方案 總合型錄 SAMC-010-TW5
[6850KB] 		2018年2月1日
20180201
 控制盤升級解決方案 總合型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
A22N/M22N/A30N Data Sheet A254-E1-05
[67281KB] 		Dec 20, 2021
20211220
 A22N/M22N/A30N Data Sheet
A22N-P/A30N-P, M22N-P, A22NE-P Catalog A253-E1-04
[4664KB] 		Dec 03, 2018
20181203
 A22N-P/A30N-P, M22N-P, A22NE-P Catalog
Value Design for Panel Catalog Y235-E1-01
[5944KB] 		Jul 19, 2022
20220719
 Value Design for Panel Catalog
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
