E2EQ NEXT

產品特色

利用「長距離檢測」打造不會突然停止的設備。支援IO-Link

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

穩定運作

利用「長距離檢測」打造不會突發性停止的設備

減少既有近接感測器常發生的錯誤檢測和故障、破損所導致的設備突發性停止。

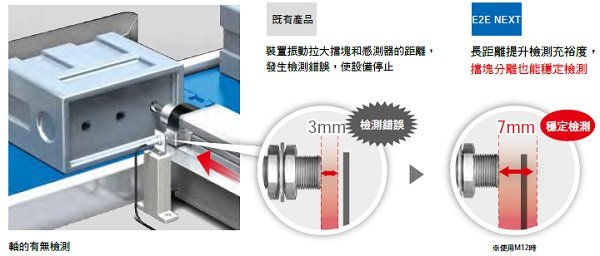

即使DOG因設備振動而分離，也不容易發生檢測錯誤

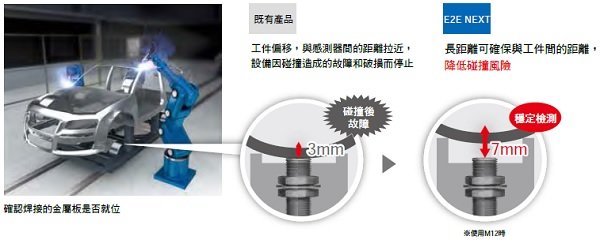

即使工件的位置有差異也不易引發碰撞

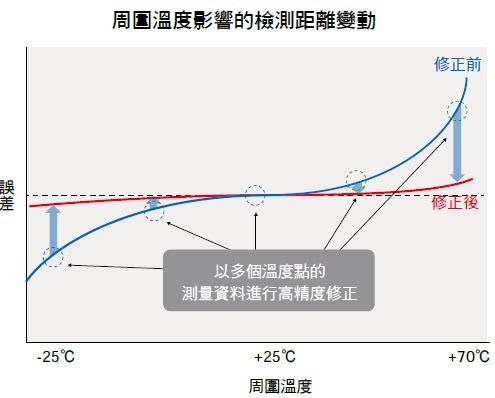

長距離穩定檢測技術「溫度距離控制 × IoT」

E2E NEXT 系列利用長距離穩定檢測技術「溫度距離控制」與類比數位複合 IC，來解決將近接感測器拉長距離時曾經面臨到的溫度變化造成的影響和感測器個體差異的問題。

直流2 線式的長距離型 ( 溫度距離控制)

對類比數位複合IC「PROX2」，執行以往的類比IC 辦不到的「寫入出貨時的溫度修正值」，將溫度變化對檢測距離造成的影響降到最低。

【NEW】【專利申請中】直流3 線式的超長距離型 ( 溫度距離控制 × IoT)

在引進IoT 的生產製程中，在產線上測量每個感測器的溫度特性，並將依據獨創的演算法計算出的最佳修正值寫入類比數位複合IC「PROX3」，將溫度變化對檢測距離造成的影響與感測器的個體差異降到最低。

最短時間復原

利用「提升易用性」打造無需技術即可快速恢復的設備

縮短從故障到復原花費的時間(MTTR)。

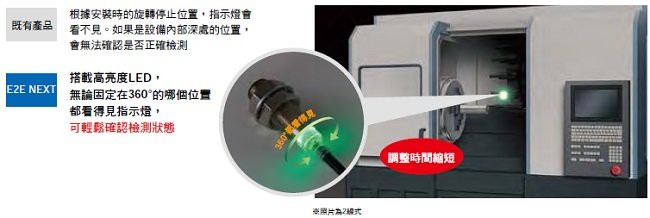

安裝時可不必在意指示燈的方向

提升自由度

利用「小型化」提升設備設計的自由度

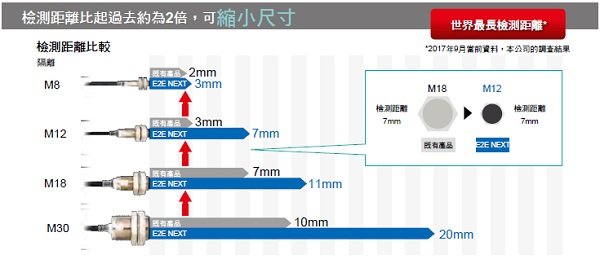

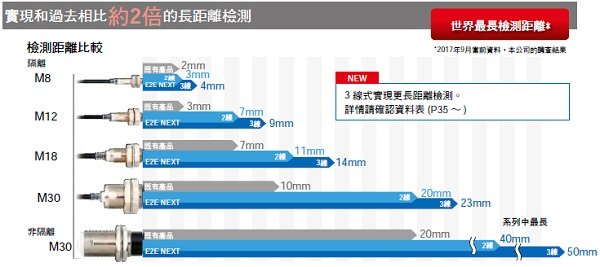

透過實現拉長距離，可讓產品小1號而不必縮短檢測距離，
有助於在可用空間追加感測器和節省設置場所的空間。

※檢測距離比起過去約為2倍，可縮小尺寸

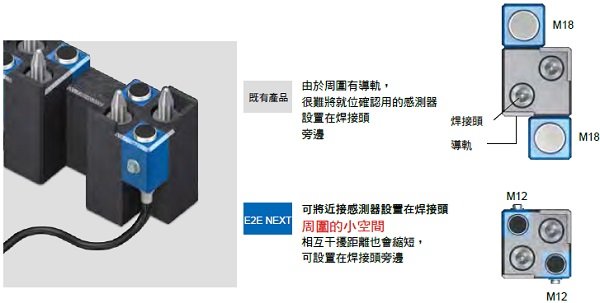

容易配置在焊接治具上

註：請先確認周圍金屬影響再進行設計（詳情請參閱第29 頁和第82 頁的「設計時：周圍金屬影響」）。

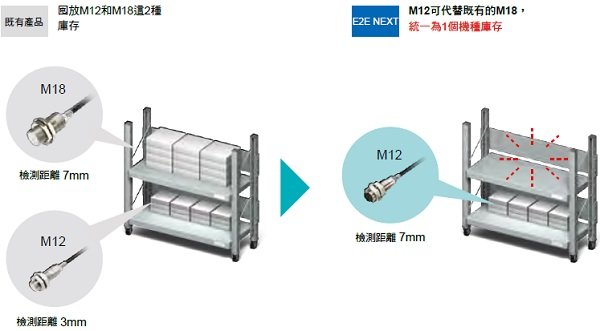

整合機種，統一庫存機種

【NEW】資訊化

3線式可透過「IO-Link 」快速發現異常位置和現象

如果將支援IO-Link的感測器和控制器透過IO-Link主機連接，便可即時發現異常位置和現象，減少復原時間。

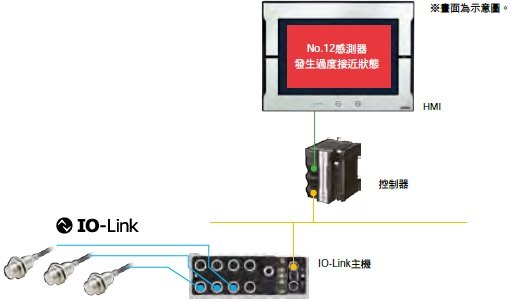

1個點位即時掌握感測器的異常位置和現象

只要以IO-Link主機連接近接感測器與控制器，
即可於近接感測器故障時透過螢幕（HMI）早期發現故障位置和現象。

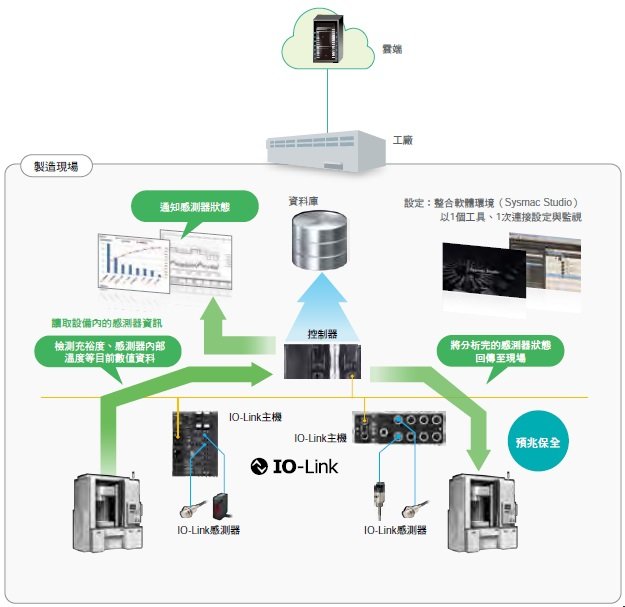

透過「狀態監視」實現設備的預測性維護

以IO-Link主機連接近接感測器與控制器，將穩定運作所需的必要資訊傳送至上位機器。實現感測器的狀態監視和異常通知，改善裝置、設備的預測性維護。此外，於資料庫累積資訊，將分析結果回傳至現場的裝置，即可提高設備的生產效率。

直流2線式

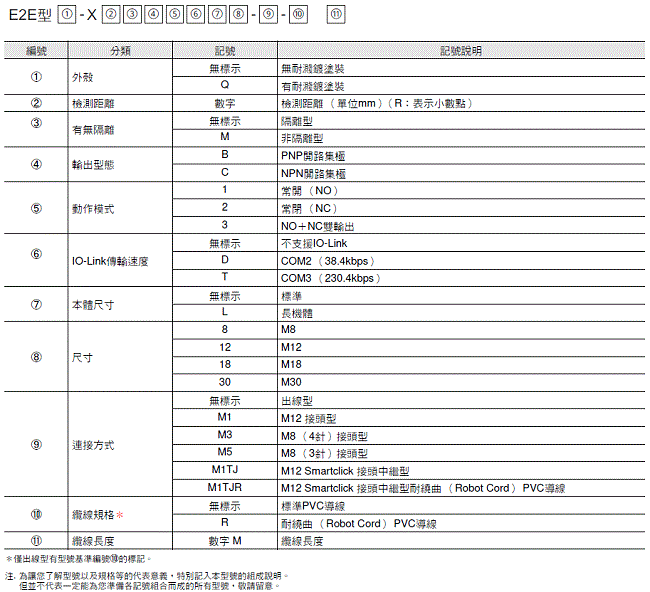

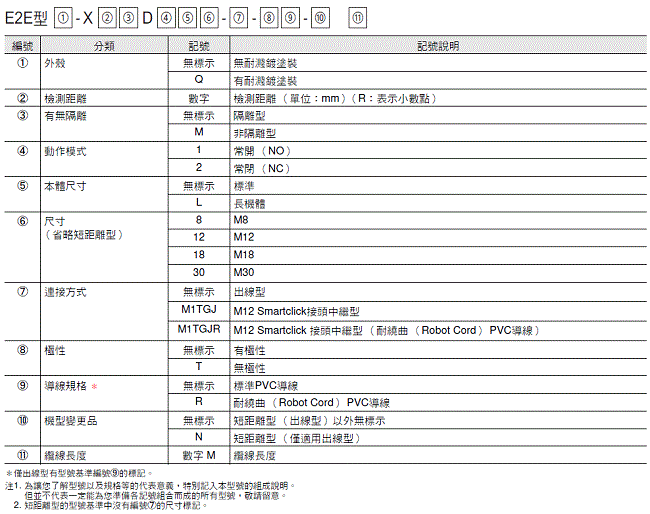

E2EQ NEXT 系列型號基準

本體

E2EQ NEXT 系列 (防濺鍍長距離型)

直流2線式

隔離型＊1

尺寸 (檢測距離)	連接方式	極性	型號
尺寸 (檢測距離)	連接方式	極性	動作模式：NO	動作模式：NC
M8 (3mm)	出線 (2m) *2＊3	有	E2EQ-X3D18 2M	E2EQ-X3D28 2M
	出線 (2m) *2＊3	無	E2EQ-X3D18-T 2M	E2EQ-X3D28-T 2M
	M12 Smartclick 接頭中繼 (0.3m) ＊4	有	E2EQ-X3D18-M1TGJ 0.3M	E2EQ-X3D28-M1TGJ 0.3M
	M12 Smartclick 接頭中繼 (0.3m) ＊4	無	E2EQ-X3D18-M1TGJ-T 0.3M	E2EQ-X3D28-M1TGJ-T 0.3M
M12 (7mm)	出線 (2m) *2＊3	有	E2EQ-X7D112 2M	E2EQ-X7D212 2M
	出線 (2m) *2＊3	無	E2EQ-X7D112-T 2M	E2EQ-X7D212-T 2M
	M12 Smartclick 接頭中繼 (0.3m) ＊4	有	E2EQ-X7D112-M1TGJ 0.3M	E2EQ-X7D212-M1TGJ 0.3M
	M12 Smartclick 接頭中繼 (0.3m) ＊4	無	E2EQ-X7D112-M1TGJ-T 0.3M	E2EQ-X7D212-M1TGJ-T 0.3M
M18 (11mm)	出線 (2m) *2＊3	有	E2EQ-X11D118 2M	E2EQ-X11D218 2M
	出線 (2m) *2＊3	無	E2EQ-X11D118-T 2M	E2EQ-X11D218-T 2M
	M12 Smartclick 接頭中繼 (0.3m) ＊4	有	E2EQ-X11D118-M1TGJ 0.3M	E2EQ-X11D218-M1TGJ 0.3M
	M12 Smartclick 接頭中繼 (0.3m) ＊4	無	E2EQ-X11D118-M1TGJ-T 0.3M	E2EQ-X11D218-M1TGJ-T 0.3M
M30 (20mm)	出線 (2m) *2＊3	有	E2EQ-X20D130 2M	E2EQ-X20D230 2M
	出線 (2m) *2＊3	無	E2EQ-X20D130-T 2M	E2EQ-X20D230-T 2M
	M12 Smartclick 接頭中繼 (0.3m) ＊4	有	E2EQ-X20D130-M1TGJ 0.3M	E2EQ-X20D230-M1TGJ 0.3M
	M12 Smartclick 接頭中繼 (0.3m) ＊4	無	E2EQ-X20D130-M1TGJ-T 0.3M	E2EQ-X20D230-M1TGJ-T 0.3M

＊1. 若要嵌入金屬中使用時，請參閱「周圍金屬影響」→29 頁。
＊2. 提供纜線長度5m的類型。型號末尾為5M (例：E2E-X3D18 5M)。

配件 (另售)

感測器I/O接頭
(必須使用接頭中繼型)未隨附於感測器，請務必訂購。

圓型防水接頭 XS5系列

形狀	纜線規格	種類	纜線外徑 ( mm)	纜線出線方向	纜線長度 (m)	感測器I/O 接頭型號	適用近接感測器型號
M12 Smartclick 接頭直線型 L形類型	PVC耐繞曲電纜	插座單側接頭	φ6	直線	1	XS5F-D421-C80-F	E2E-X[]D[]- M1TGJ(R)(-T) E2EQ-X[]D[]- M1TGJ(-T)
					2	XS5F-D421-D80-F
					3	XS5F-D421-E80-F
					5	XS5F-D421-G80-F
					10	XS5F-D421-J80-F
				L形	1	XS5F-D422-C80-F
					2	XS5F-D422-D80-F
					3	XS5F-D422-E80-F
					5	XS5F-D422-G80-F
					10	XS5F-D422-J80-F
		雙側接頭	φ6	直線(插座) / 直線(插頭)	1	XS5W-D421-C81-F
					2	XS5W-D421-D81-F
					3	XS5W-D421-E81-F
					5	XS5W-D421-G81-F
					10	XS5W-D421-J81-F
				L形(插座)/ L形(插頭)	2	XS5W-D422-D81-F
				L形(插座)/ L形(插頭)	5	XS5W-D422-G81-F
				直線(插座)/ L形(插頭)	2	XS5W-D423-D81-F
				直線(插座)/ L形(插頭)	5	XS5W-D423-G81-F
				L形(插座)/ 直線(插頭)	2	XS5W-D424-D81-F
				L形(插座)/ 直線(插頭)	5	XS5W-D424-G81-F

注. 有關接頭的詳情，請參閱XS5系列→94頁。

直流3線式高級機型

E2EQ NEXT 系列型號基準

E2EQ NEXT系列 (防濺鍍長距離型)

直流3線式
隔離型＊1

尺寸 (檢測距離)	連接方式	本體尺寸	動作模式	型號
尺寸 (檢測距離)	連接方式	本體尺寸	動作模式	PNP輸出	NPN輸出
M8 (3mm)	出線 (2m)*2	38mm	NO	E2EQ-X3B1D8 2M	E2EQ-X3C18 2M
	出線 (2m)*2	38mm	NC	E2EQ-X3B28 2M	E2EQ-X3C28 2M
	M12 Smartclick 接頭中繼 (0.3m)	38mm	NO	E2EQ-X3B1D8-M1TJ 0.3M	E2EQ-X3C18-M1TJ 0.3M
	M12 Smartclick 接頭中繼 (0.3m)	38mm	NC	E2EQ-X3B28-M1TJ 0.3M	E2EQ-X3C28-M1TJ 0.3M
	M12接頭	43mm	NO	E2EQ-X3B1D8-M1	E2EQ-X3C18-M1
	M12接頭	43mm	NC	E2EQ-X3B28-M1	E2EQ-X3C28-M1
M12 (6mm)	出線 (2m)*2	47mm	NO	E2EQ-X6B1D12 2M	E2EQ-X6C112 2M
			NC	E2EQ-X6B212 2M	E2EQ-X6C212 2M
			NO+NC	E2EQ-X6B3D12 2M	E2EQ-X6C312 2M
	M12 Smartclick 接頭中繼 (0.3m)	47mm	NO	E2EQ-X6B1D12-M1TJ 0.3M	E2EQ-X6C112-M1TJ 0.3M
			NC	E2EQ-X6B212-M1TJ 0.3M	E2EQ-X6C212-M1TJ 0.3M
			NO+NC	E2EQ-X6B3D12-M1TJ 0.3M	E2EQ-X6C312-M1TJ 0.3M
	M12接頭	48mm	NO	E2EQ-X6B1D12-M1	E2EQ-X6C112-M1
			NC	E2EQ-X6B212-M1	E2EQ-X6C212-M1
			NO+NC	E2EQ-X6B3D12-M1	E2EQ-X6C312-M1
M18 (12mm)	出線 (2m)*2	55mm	NO	E2EQ-X12B1D18 2M	E2EQ-X12C118 2M
			NC	E2EQ-X12B218 2M	E2EQ-X12C218 2M
			NO+NC	E2EQ-X12B3D18 2M	E2EQ-X12C318 2M
	M12 Smartclick 接頭中繼 (0.3m)	55mm	NO	E2EQ-X12B1D18-M1TJ 0.3M	E2EQ-X12C118-M1TJ 0.3M
			NC	E2EQ-X12B218-M1TJ 0.3M	E2EQ-X12C218-M1TJ 0.3M
			NO+NC	E2EQ-X12B3D18-M1TJ 0.3M	E2EQ-X12C318-M1TJ 0.3M
	M12接頭	53mm	NO	E2EQ-X12B1D18-M1	E2EQ-X12C118-M1
			NC	E2EQ-X12B218-M1	E2EQ-X12C218-M1
			NO+NC	E2EQ-X12B3D18-M1	E2EQ-X12C318-M1
M30 (22mm)	出線 (2m)*2	60mm	NO	E2EQ-X22B1D30 2M	E2EQ-X22C130 2M
			NC	E2EQ-X22B230 2M	E2EQ-X22C230 2M
			NO+NC	E2EQ-X22B3D30 2M	E2EQ-X22C330 2M
	M12 Smartclick 接頭中繼 (0.3m)	60mm	NO	E2EQ-X22B1D30-M1TJ 0.3M	E2EQ-X22C130-M1TJ 0.3M
			NC	E2EQ-X22B230-M1TJ 0.3M	E2EQ-X22C230-M1TJ 0.3M
			NO+NC	E2EQ-X22B3D30-M1TJ 0.3M	E2EQ-X22C330-M1TJ 0.3M
	M12接頭	58mm	NO	E2EQ-X22B1D30-M1	E2EQ-X22C130-M1
			NC	E2EQ-X22B230-M1	E2EQ-X22C230-M1
			NO+NC	E2EQ-X22B3D30-M1	E2EQ-X22C330-M1

＊1. 若要嵌入金屬中使用時，請參閱「周圍金屬影響」→82頁。
＊2. 提供纜線長度5m的類型。型號末尾為5M (例：E2EQ-X6B1D12 5M)。
注1. 灰色標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3)，型號為E2E-X□□□T□ (例：E2EQ-X6B1T12 2M)。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

直流3線式基本機型

E2EQ NEXT 系列型號基準

E2EQ NEXT系列 (防濺鍍中距離型)

直流3線式
隔離型

尺寸 (檢測距離)	連接方式	本體尺寸	動作模式	格式
尺寸 (檢測距離)	連接方式	本體尺寸	動作模式	PNP輸出	NPN輸出
M8 (2mm)	出線 (2m)*2	38mm	NO	E2EQ-X2B1D8 2M **	E2EQ-X2C18 2M
	出線 (2m)*2	38mm	NC	E2EQ-X2B28 2M	E2EQ-X2C28 2M
	M12 Smartclick 接頭中繼 (0.3m)	38mm	NO	E2EQ-X2B1D8-M1TJ 0.3M **	E2EQ-X2C18-M1TJ 0.3M
	M12 Smartclick 接頭中繼 (0.3m)	38mm	NC	E2EQ-X2B28-M1TJ 0.3M	E2EQ-X2C28-M1TJ 0.3M
	M12接頭	43mm	NO	E2EQ-X2B1D8-M1 **	E2EQ-X2C18-M1
	M12接頭	43mm	NC	E2EQ-X2B28-M1	E2EQ-X2C28-M1
M12 (4mm)	出線 (2m)*2	47mm	NO	E2EQ-X4B1D12 2M **	E2EQ-X4C112 2M
			NC	E2EQ-X4B212 2M	E2EQ-X4C212 2M
			NO+NC	E2EQ-X4B3D12 2M **	E2EQ-X4C312 2M
	M12 Smartclick 接頭中繼 (0.3m)	47mm	NO	E2EQ-X4B1D12-M1TJ 0.3M **	E2EQ-X4C112-M1TJ 0.3M
			NC	E2EQ-X4B212-M1TJ 0.3M	E2EQ-X4C212-M1TJ 0.3M
			NO+NC	E2EQ-X4B3D12-M1TJ 0.3M **	E2EQ-X4C312-M1TJ 0.3M
	M12接頭	48mm	NO	E2EQ-X4B1D12-M1 **	E2EQ-X4C112-M1
			NC	E2EQ-X4B212-M1	E2EQ-X4C212-M1
			NO+NC	E2EQ-X4B3D12-M1 **	E2EQ-X4C312-M1
M18 (8mm)	出線 (2m)*2	55mm	NO	E2EQ-X8B1D18 2M **	E2EQ-X8C118 2M
			NC	E2EQ-X8B218 2M	E2EQ-X8C218 2M
			NO+NC	E2EQ-X8B3D18 2M **	E2EQ-X8C318 2M
	M12 Smartclick 接頭中繼 (0.3m)	55mm	NO	E2EQ-X8B1D18-M1TJ 0.3M **	E2EQ-X8C118-M1TJ 0.3M
			NC	E2EQ-X8B218-M1TJ 0.3M	E2EQ-X8C218-M1TJ 0.3M
			NO+NC	E2EQ-X8B3D18-M1TJ 0.3M **	E2EQ-X8C318-M1TJ 0.3M
	M12接頭	53mm	NO	E2EQ-X8B1D18-M1 **	E2EQ-X8C118-M1
			NC	E2EQ-X8B218-M1	E2EQ-X8C218-M1
			NO+NC	E2EQ-X8B3D18-M1 **	E2EQ-X8C318-M1
M30 (15mm)	出線 (2m)*2	60mm	NO	E2EQ-X15B1D30 2M **	E2EQ-X15C130 2M
			NC	E2EQ-X15B230 2M	E2EQ-X15C230 2M
			NO+NC	E2EQ-X15B3D30 2M **	E2EQ-X15C330 2M
	M12 Smartclick 接頭中繼 (0.3m)	60mm	NO	E2EQ-X15B1D30-M1TJ 0.3M **	E2EQ-X15C130-M1TJ 0.3M
			NC	E2EQ-X15B230-M1TJ 0.3M	E2EQ-X15C230-M1TJ 0.3M
			NO+NC	E2EQ-X15B3D30-M1TJ 0.3M **	E2EQ-X15C330-M1TJ 0.3M
	M12接頭	58mm	NO	E2EQ-X15B1D30-M1 **	E2EQ-X15C130-M1
			NC	E2EQ-X15B230-M1	E2EQ-X15C230-M1
			NO+NC	E2EQ-X15B3D30-M1 **	E2EQ-X15C330-M1

＊提供纜線長度5m的類型。型號尾為5M (例：E2EQ-X6B1D12 5M)。
注1. 灰色標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3)，型號為E2E-X□□□T□ (例：E2EQ-X6B1T12 2M)。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

E2EQ NEXT系列 (防濺鍍短距離型)

直流3線式
隔離型

尺寸 (檢測距離)	連接方式	機身	操作	格式
尺寸 (檢測距離)	連接方式	尺寸	方式	PNP輸出	NPN輸出
M8 (1.5mm)	出線 (2m)*	38mm	NO	E2EQ-X1R5B1D8 2M	E2EQ-X1R5C18 2M
	出線 (2m)*	38mm	NC	E2EQ-X1R5B28 2M	E2EQ-X1R5C28 2M
	M12 Smartclick 接頭中繼 (0.3m)	38mm	NO	E2EQ-X1R5B1D8-M1TJ 0.3M	E2EQ-X1R5C18-M1TJ 0.3M
	M12 Smartclick 接頭中繼 (0.3m)	38mm	NC	E2EQ-X1R5B28-M1TJ 0.3M	E2EQ-X1R5C28-M1TJ 0.3M
	M12接頭	43mm	NO	E2EQ-X1R5B1D8-M1	E2EQ-X1R5C18-M1
	M12接頭	43mm	NC	E2EQ-X1R5B28-M1	E2EQ-X1R5C28-M1
M12 (2mm)	出線 (2m)*	47mm	NO	E2EQ-X2B1D12 2M	E2EQ-X2C112 2M
			NC	E2EQ-X2B212 2M	E2EQ-X2C212 2M
			NO+NC	E2EQ-X2B3D12 2M	E2EQ-X2C312 2M
	M12 Smartclick 接頭中繼 (0.3m)	47mm	NO	E2EQ-X2B1D12-M1TJ 0.3M	E2EQ-X2C112-M1TJ 0.3M
			NC	E2EQ-X2B212-M1TJ 0.3M	E2EQ-X2C212-M1TJ 0.3M
			NO+NC	E2EQ-X2B3D12-M1TJ 0.3M	E2EQ-X2C312-M1TJ 0.3M
	M12接頭	48mm	NO	E2EQ-X2B1D12-M1	E2EQ-X2C112-M1
			NC	E2EQ-X2B212-M1	E2EQ-X2C212-M1
			NO+NC	E2EQ-X2B3D12-M1	E2EQ-X2C312-M1
M18 (5mm)	出線 (2m)*	55mm	NO	E2EQ-X5B1D18 2M	E2EQ-X5C118 2M
			NC	E2EQ-X5B218 2M	E2EQ-X5C218 2M
			NO+NC	E2EQ-X5B3D18 2M	E2EQ-X5C318 2M
	M12 Smartclick 接頭中繼 (0.3m)	55mm	NO	E2EQ-X5B1D18-M1TJ 0.3M	E2EQ-X5C118-M1TJ 0.3M
			NC	E2EQ-X5B218-M1TJ 0.3M	E2EQ-X5C218-M1TJ 0.3M
			NO+NC	E2EQ-X5B3D18-M1TJ 0.3M	E2EQ-X5C318-M1TJ 0.3M
	M12接頭	53mm	NO	E2EQ-X5B1D18-M1	E2EQ-X5C118-M1
			NC	E2EQ-X5B218-M1	E2EQ-X5C218-M1
			NO+NC	E2EQ-X5B3D18-M1	E2EQ-X5C318-M1
M30 (10mm)	出線 (2m)*	60mm	NO	E2EQ-X10B1D30 2M	E2EQ-X10C130 2M
			NC	E2EQ-X10B230 2M	E2EQ-X10C230 2M
			NO+NC	E2EQ-X10B3D30 2M	E2EQ-X10C330 2M
	M12 Smartclick 接頭中繼 (0.3m)	60mm	NO	E2EQ-X10B1D30-M1TJ 0.3M	E2EQ-X10C130-M1TJ 0.3M
			NC	E2EQ-X10B230-M1TJ 0.3M	E2EQ-X10C230-M1TJ 0.3M
			NO+NC	E2EQ-X10B3D30-M1TJ 0.3M	E2EQ-X10C330-M1TJ 0.3M
	M12接頭	58mm	NO	E2EQ-X10B1D30-M1	E2EQ-X10C130-M1
			NC	E2EQ-X10B230-M1	E2EQ-X10C230-M1
			NO+NC	E2EQ-X10B3D30-M1	E2EQ-X10C330-M1

＊提供纜線長度5m的類型。型號末尾為5M (例：E2EQ-X6B1D12 5M)。
注1. 灰色標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3)，型號為E2E-X□□□T□ (例：E2EQ-X6B1T12 2M)。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。

配件(另售)

圓型防水接頭 XS5系列

形狀	纜線規格	種類	纜線外徑 (mm)	纜線出線方向	纜線長度 (m)	感測器I/O 接頭型號	適用近接感測器型號
M12 Smartclick 接頭直線型 L形類型	PVC耐繞曲電纜	插座單側接頭	φ6	直線	1	XS5F-D421-C80-F	E2E-X[][][]-M1TJ (R) E2EQ-X[][][]-M1TJ E2E (Q) -X[][][]-M1
					2	XS5F-D421-D80-F
					3	XS5F-D421-E80-F
					5	XS5F-D421-G80-F
					10	XS5F-D421-J80-F
				L形	1	XS5F-D422-C80-F
					2	XS5F-D422-D80-F
					3	XS5F-D422-E80-F
					5	XS5F-D422-G80-F
					10	XS5F-D422-J80-F
		雙側接頭	φ6	直線 (插座) / 直線 (插頭)	1	XS5W-D421-C81-F
					2	XS5W-D421-D81-F
					3	XS5W-D421-E81-F
					5	XS5W-D421-G81-F
					10	XS5W-D421-J81-F
				L形(插座) / L形(插頭)	2	XS5W-D422-D81-F
				L形(插座) / L形(插頭)	5	XS5W-D422-G81-F
				直線 (插座) / L形(插頭)	2	XS5W-D423-D81-F
				直線 (插座) / L形(插頭)	5	XS5W-D423-G81-F
				L形(插座) / 直線 (插頭)	2	XS5W-D424-D81-F
				L形(插座) / 直線 (插頭)	5	XS5W-D424-G81-F

注. 有關接頭的詳情，請參閱XS5系列→94頁。

直流2線式

E2EQ NEXT 系列 (防濺鍍長距離型)

直流2線式

尺寸		M8	M12	M18	M30
隔離		隔離
型號		E2EQ-X3D[]	E2EQ-X7D[]	E2EQ-X11D[]	E2EQ-X20D[]
檢測距離		3mm±10%	7mm±10%	11mm±10%	20mm±10%
設定距離＊1		0～2.4mm	0～4.9mm	0～8.8mm	0～16mm
應差		檢測距離的15%以下
可檢測物體		磁性金屬 (非磁性金屬會降低檢測距離) 請參閱「特性資料」→23 頁。)
標準檢測物體		鐵9×9×1mm	鐵 21×21×1mm	鐵 33×33×1mm	鐵 60×60×1mm
應答頻率＊2		250Hz	250Hz	250Hz	200Hz
電源電壓		DC 10～30V (包含漣波(p-p) 10%)
漏電流		0.8mA 以下
控制輸出	開關容量	3～100mA
控制輸出	殘留電壓	有極性型：3V以下(負載電流100mA、纜線長度2m時) 無極性型：5V以下(負載電流100mA、纜線長度2m時)
指示燈		D1型：動作指示燈(橘色LED)、設定指示燈(綠色LED) D2型：動作指示燈(橘色LED)
動作模式		D1型：NO D2型：NC 詳情請參閱「輸入輸出段回路圖」的時序圖→26 頁
保護回路		突波吸收、負載短路保護
環境溫度範圍		動作時：-25～+70℃，保存時：-40～+85℃ (不可結冰結露)
環境濕度範圍		動作時、保存時：各35～95%RH 􀈞不可結露􀈟
溫度的影響		在-25～+70℃ 的溫度範圍內、+23℃ 時，檢測距離的±10% 以內		在-25～+70℃ 的溫度範圍內、+23℃ 時，檢測距離的±20% 以內
電壓的影響		在額定電源電壓±15 %範圍內，額定電源電壓時，檢測距離的±1%以內
絕緣阻抗		50MΩ min.(at 500VDC) 所有充電部與外殼間
耐電壓		AC1,000V 50/60Hz 1min 所有充電部與外殼間
振動(耐久性)		10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)		500m/s² X、Y、Z各方向 10次	1,000m/s² X、Y、Z各方向 10次
保護構造		出線型/接頭中繼型：IP67 (IEC60529)、IP67G (JIS C 0920 附錄1)
連接方式		出線型(標準纜線長度2m)、接頭中繼型(標準纜線長度0.3m)
重量 (包裝狀態)	出線型	約60g	約70g	約150g	約210g
重量 (包裝狀態)	接頭中繼型	約30g	約40g	約90g	約140g
材質	外殼	氟樹脂塗裝(基材：黃銅)
	檢測面	氟樹脂
	緊固螺帽	氟樹脂塗裝(基材：黃銅)
	鋸齒行墊圈	鍍鋅鐵
	纜線	聚氯乙烯(PVC)
附屬品		使用說明書、緊固螺帽、鋸齒型墊圈

＊1. 請在綠色指示燈亮燈的範圍內使用。(D2型除外。)

＊2. 應答頻率為平均值􀈄檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。

直流3線式高級機型

E2EQ NEXT系列 (防濺鍍長距離型)

直流3線式

隔離型

類型		長途型
尺寸		M8	M12	M18	M30
型號		E2EQ-X3[] 8	E2EQ-X6[]12	E2EQ-X12[]18	E2EQ-X22[]30
檢測距離		3mm±10%	6mm±10%	12mm±10%	22mm±10%
設定距離		0〜2.4mm	0〜4.8mm	0〜9.6mm	0〜16.8mm
應差		檢測距離的15%以下
可檢測物體		磁性金屬(非磁性金屬請參閱「特性資料」→68頁)
標準檢測物體		鐵 9×9×1mm	鐵 18×18×1mm	鐵 36×36×1mm	鐵 66×66×1mm
應答頻率＊1		1,000Hz	800Hz	500Hz	200Hz
電源電壓		DC10～30V 亦包含漣波(p-p) 10%，Class2
消耗電流		1輸出類型：16 mA以下	1輸出類型：16 mA以下 2輸出類型：20 mA以下
輸出型態		B[]型：PNP開路集極 C[]型：NPN開路集極
動作模式 (檢測物體接近時)		1輸出類型(B1、C1)： NO (常開)、 1輸出類型(B2、C2)： NC (常閉)	1輸出類型(B1、C1)：NO(常開)， 1輸出類型(B2、C2)：NC(常閉)， 2輸出類型(B3、C3)：NO + NC(常開、常閉)
控制輸出	開關容量	1種輸出類型： DC10~30V Class2、100mA以下	1輸出類型：DC10~30V Class2、100mA以下、 2輸出類型：DC10~30V Class2、50mA以下
控制輸出	殘留電壓	1輸出類型：2 V以下 (負載電流100 Ma、纜線長度 2m時)	1輸出類型：2 V以下(負載電流100 mA、線長2 m時)、 2輸出類型：2 V以下(負載電流50 mA、線長2 m時)
指示燈＊2		標準I/O模式(SIO模式)：動作指示燈(橙色/亮燈)、通信指示燈(綠色/熄燈) IO-Link通信模式(COM模式)：動作指示燈(橙色/亮燈)、通信指示燈(綠色/閃爍(1s週期))
保護回路		電源逆接保護、突波吸收、負載短路保護、輸出逆接保護
環境溫度範圍		動作時及保存時：-25～+70℃ (不可結冰結露)
環境濕度範圍		動作時及保存時：各35～95%RH (不可結露)
溫度的影響		在-25～+70℃ 的溫度範圍內、+23℃ 時，檢測距離的±10%以內
電壓的影響		在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內
絕緣阻抗		50MΩ min. (at 500 VDC) 所有充電部與外殼間
耐電壓		AC1,000V 50/60Hz 1min 所有充電部與外殼間
振動(耐久性)		X，Y和Z方向分別為10-55Hz，雙振幅1.5mm，2h
衝擊(耐久性)		500m / s 2 X、Y、Z各方向10次	1,000m / s 2在X、Y、Z各方向10次
保護構造		出線型、接頭中繼型：IEC60529規格 IP67、JIS C 0920 附錄1 IP67G 接頭型：IEC60529規格 IP67
連接方式		出線型(標準纜線長度2m)、接頭中繼型(標準纜線長度0.3m)、M12接頭型
重量＊3 (包裝狀態)	出線型	約85g	約95g	約180g	約260g
	M12智慧型連接器(Smartclick) 接頭中繼型	約55g	約70g	約115g	約200g
	接頭型	約40g	約55g	約95g	約180g
材質	外殼	氟樹脂塗料(基礎材料：黃銅)
	檢測面	氟樹脂
	緊固螺帽	氟樹脂塗料(基礎材料：黃銅)
	鋸齒型墊圈	鐵鍍鋅
	纜線	氯乙烯(PVC)
主要的IO-Link功能＊2		切換NO/NC的動作模式、選擇自我診斷功能的有效/無效、選擇過度接近判定距離、選擇控制輸出的計時器功能及計時器時間、選擇不穩定輸出(IO-Link通信模式)的ON延遲時間、監視器輸出、讀取通電時間、讀取感測器內部溫度、起始復歸
IO-Link 通信規格＊2	IO-Link規格	Ver1.1
	傳輸速度	COM2(38.4kbps)、COM3(230.4kbps)
	資料長度	PD大小：2byte、OD大小：1byte(M-sequence type：TYPE2_2)
	最小週期時間	COM2：2.3ms、COM3：0.4ms
附屬品		使用說明書、緊固螺帽、鋸齒型墊圈

＊1. 應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
＊3. 本體尺寸為標準型的重量。

直流3線式基本機型

E2EQ NEXT系列 (防濺鍍中距離/短距離型)

直流3線式

隔離型

類型		中距離				短距離
類型		M8	M12	M18	M30	M8	M12	M18	M30
尺寸		E2EQ-X2[]8	E2EQ-X4[]12	E2EQ-X8[]18	E2EQ-X15[]30	E2EQ-X1R5[]8	E2EQ-X2[]12	E2EQ-X5[]18	E2EQ-X10[]30
型號		2mm±10%	4mm±10%	8mm±10%	15mm±10%	1.5mm±10%	2mm±10%	5mm±10%	10mm±10%
設定距離		0〜1.6mm	0〜3.2mm	0〜6.4mm	0〜12mm	0〜1.2mm	0〜1.6mm	0〜4mm	0〜8mm
應差		檢測距離的15%以下				檢測距離的10%以下
可檢測物體		可檢測物體磁性金屬(非磁性金屬請參閱「特性資料」→68頁)
標準檢測物體		鐵 8×8×1mm	鐵 12 x 12 x 1mm	鐵 24 x 24 x 1mm	鐵 45 x 45 x 1mm	鐵 8×8×1mm	鐵 12 x 12 x 1mm	鐵 18 x 18 x 1mm	鐵 30×30×1mm
應答頻率＊1		1,500Hz	1,000Hz	500Hz	250Hz	2,000Hz	1,500Hz	600Hz	400Hz
電源電壓		DC10～30V 亦包含漣波(p-p) 10%，Class2
消耗電流		1輸出類型：16mA以下 2輸出類型：20mA以下
輸出型態		B[]類型：PNP開路集極、 C[]類型：NPN開路集極
動作模式 (檢測物體接近時)		1輸出類型(B1、C1)：NO (常開) 1輸出類型(B2、C2)：NC (常閉) 2輸出類型(B3、C3)：NO+NC (常開、常閉)
控制輸出	開關容量	1輸出類型：DC10 ～30V Class2、 200mA以下 (-40～+70℃ 時)、 100mA 以下 (+70～+85℃ 時)、 2輸出類型：DC10 ～30V Class2、 50mA以下	1輸出類型： DC10～30V Class2、200mA以下、 2輸出類型： DC10～30V Class2、100mA以下			1輸出類型：DC10 ～30V Class2、 200mA以下 (-40～+70℃ 時)、 100mA 以下 (+70～+85℃ 時)、 2輸出類型：DC10 ～30V Class2、 50mA以下	1輸出類型： DC10～30V Class2、200mA以下、 2輸出類型： DC10～30V Class2、100mA以下
控制輸出	殘留電壓	1輸出類型： 2V以下 (負載電流 200mA、纜線長度 2m時)、 2輸出類型： 2V以下 (負載電流50mA、纜線長度2m時)	1輸出類型： 2V以下(負載電流200mA、纜線長度2m時)、 2輸出類型： 2V以下(負載電流100mA、纜線長度2m時)			1輸出類型： 2V以下 (負載電流 200mA、纜線長度 2m時)、 2輸出類型： 2V以下 (負載電流50mA、纜線長度2m時)	1輸出類型： 2V以下(負載電流200mA、纜線長度2m時)、 2輸出類型： 2V以下(負載電流100mA、纜線長度2m時)
指示燈＊2		標準I/O模式(SIO模式)：動作指示燈(橙色/亮燈)、通信指示燈(綠色/熄燈) IO-Link通信模式(COM模式)：動作指示燈(橙色/亮燈)、通信指示燈(綠色/閃爍(1s週期))
保護回路		電源逆接保護、突波吸收、負載短路保護、輸出逆接保護
環境溫度範圍		動作時及保存時：-40～+85℃ (不可結冰結露) 註. M12接頭中繼型的UL額定溫度為-25～+70℃。
環境濕度範圍		動作時及保存時：各35～95%RH (不可結露)
溫度的影響		-40～+85℃ 的溫度範圍內，當+23℃ 時，檢測距離的±15%以內 -25～+70℃ 的溫度範圍內，當+23℃ 時，檢測距離的±10%以內
電壓的影響		在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內
絕緣阻抗		50MΩ min. (at 500 VDC) 所有充電部與外殼間
耐電壓		AC1,000V 50/60Hz 1min 所有充電部與外殼間
振動(耐久性)		10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)		500m/s² X、Y、Z 各方向 10次	1,000m/s² X、Y、Z各方向 10次			500m/s² X、Y、Z 各方向 10次	1,000m/s² X、Y、Z各方向 10次
保護構造		出線型、接頭中繼型：IEC60529規格 IP67、JIS C 0920 附錄1 IP67G 接頭型：IEC60529規格 IP67
連接方式		出線型(標準纜線長度2m)、接頭中繼型(標準纜線長度0.3m)、M12接頭型
重量＊3 (包裝狀態)	出線型	約85g	約95g	約170g	約240g	約85g	約95g	約170g	約240g
	接頭中繼型	約55g	約70g	約105g	約170g	約55g	約70g	約105g	約170g
	接頭型	約40g	約55g	約85g	約160g	約40g	約55g	約85g	約160g
材質	外殼	氟樹脂塗裝 (基材：SUS303)	氟樹脂塗裝(基材：黃銅)			氟樹脂塗裝 (基材：SUS303)	氟樹脂塗裝(基材：黃銅)
	檢測面	氟樹脂
	緊固螺帽	氟樹脂塗裝(基材：黃銅)
	鋸齒型墊圈	鍍鋅鐵
	纜線	聚氯乙烯(PVC)
主要的IO-Link功能＊2		切換NO/NC的動作模式、選擇自我診斷功能的有效/無效、選擇過度接近判定距離、選擇控制輸出的計時器功能及計時器時間、選擇不穩定輸出(IO-Link通信模式)的ON延遲時間、監視器輸出、讀取通電時間、讀取感測器內部溫度、起始復歸
IO-Link 通信規格＊2	IO-Link規格	Ver1.1
	傳輸速度	COM2(38.4kbps)，COM3(230.4kbps)
	資料長度	PD大小：2byte、OD大小：1byte (M-sequence type：TYPE2_2)
	最小週期時間	COM2：2.3ms、COM3：0.4ms
附屬品		使用說明書、緊固螺帽、鋸齒型墊圈

（單位：mm）

直流2線式

本體

E2E NEXT系列（防濺鍍長距離型）

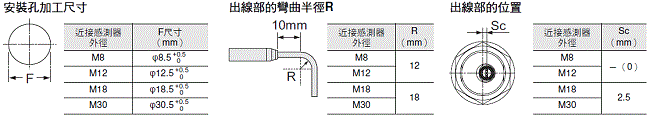

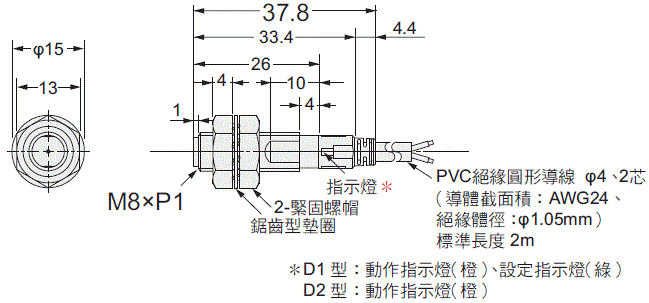

出線型（隔離型）

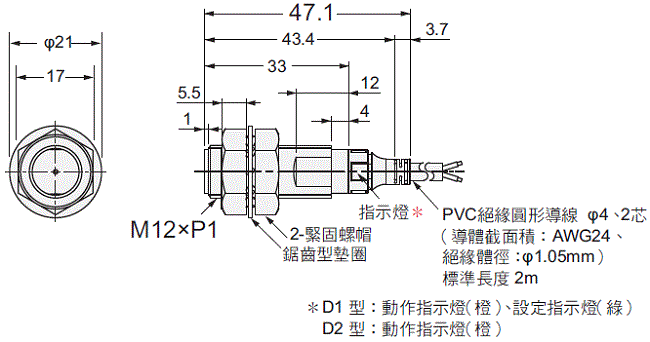

E2EQ-X3D□8

E2EQ-X7D□12

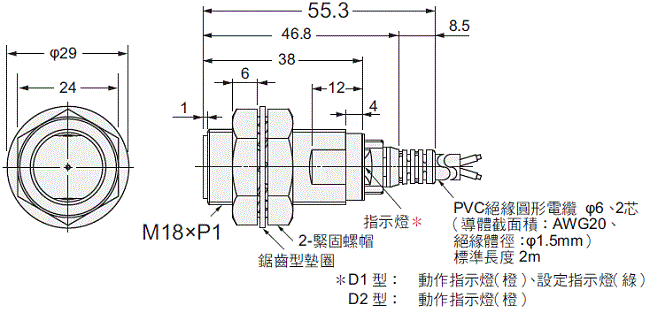

E2EQ-X11D□18

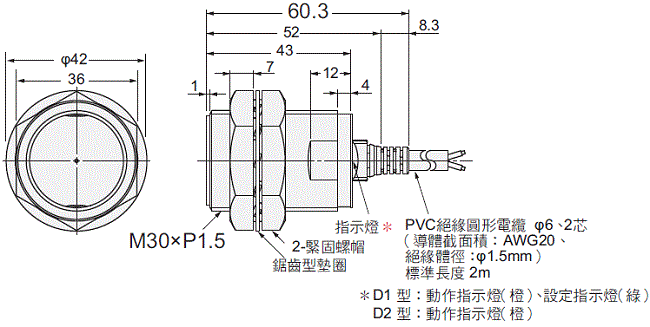

E2EQ-X20D□30

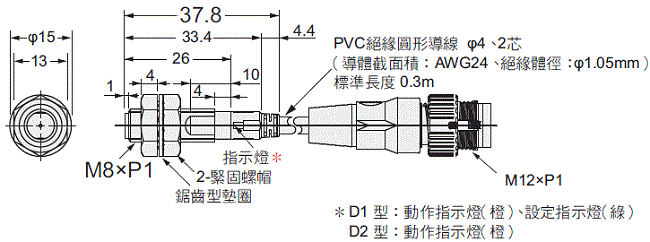

接頭中繼型
（隔離型）

E2EQ-X3D□8-M1TGJ

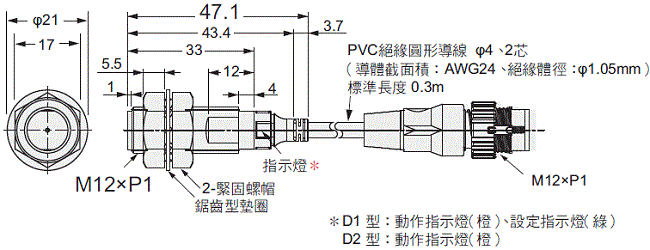

E2EQ-X7D□12-M1TGJ

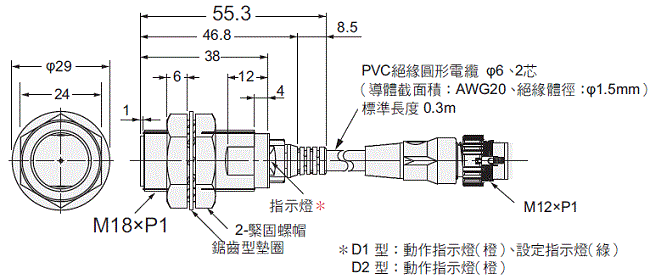

E2EQ-X11D□18-M1TGJ

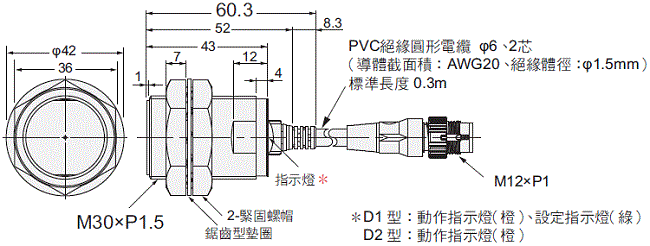

E2EQ-X20D□30-M1TGJ

直流3線式高級機型

本體

E2E/E2EQ NEXT系列（防濺鍍長距離型）

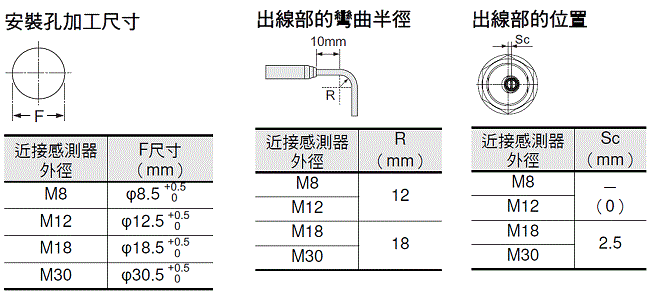

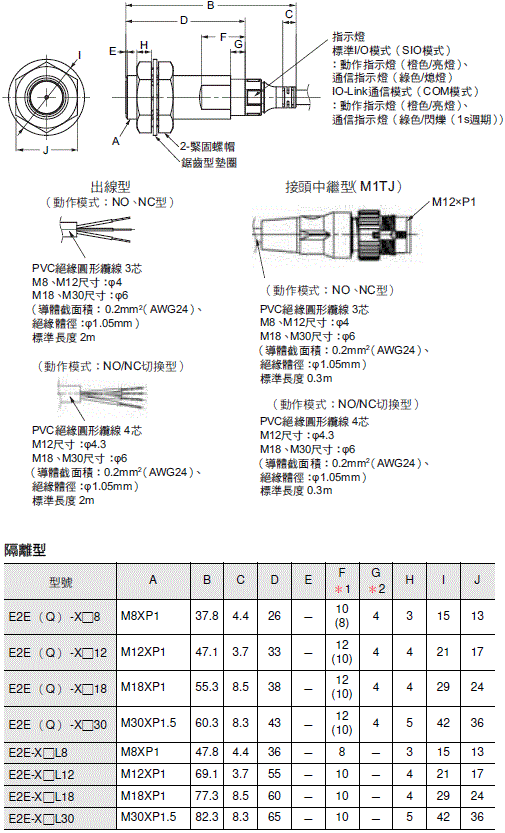

出線/接頭中繼型（隔離）

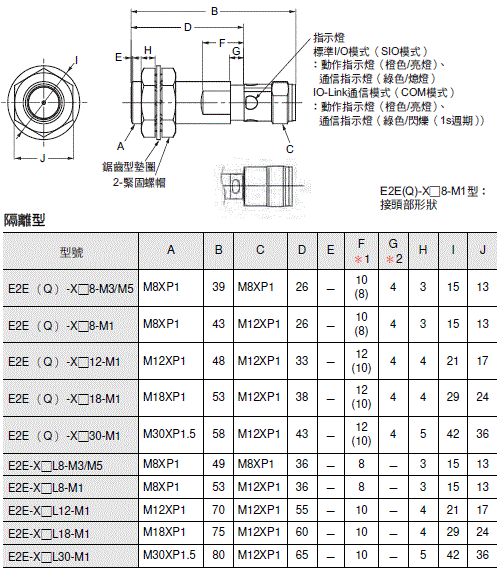

接頭型（M12接頭）（隔離）

直流3線式基本機型

形E2E/E2EQ NEXT系列（中距離/短距離型防濺鍍）

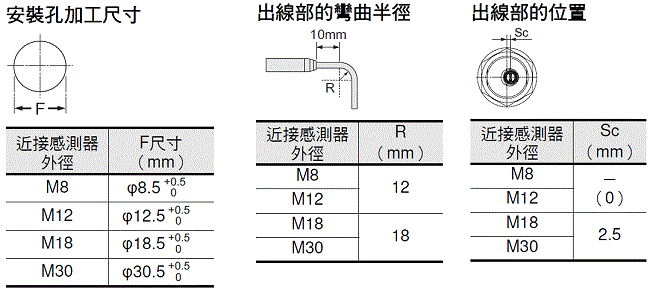

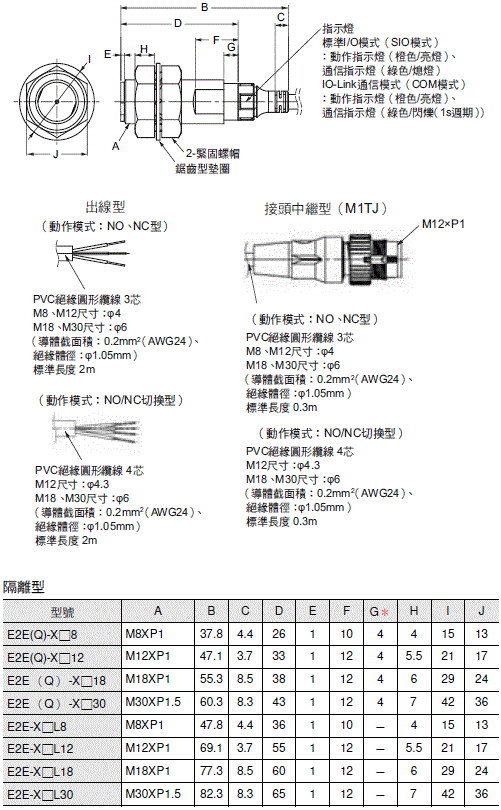

出線/接頭中繼型（隔離）

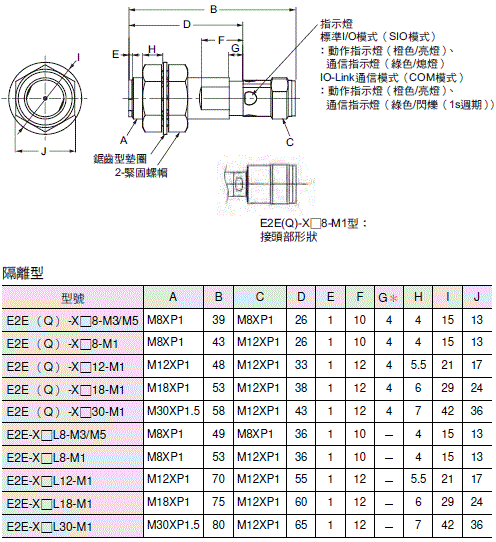

接頭型（M12接頭）（隔離）

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
E2E/E2EQ NEXT系列型錄	- [29712KB]	2022年8月4日 20220804	E2E/E2EQ NEXT系列型錄
IO-Link系列型錄	SAMC-007-TW5 [54277KB]	2021年5月24日 20210524	IO-Link系列型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
E2E NEXT Series Catalog	D121-E1-08 [35120KB]	Mar 03, 2022 20220303	E2E NEXT Series Catalog
IO-Link Series Catalog	Y229-E1-07 [5797KB]	Sep 08, 2022 20220908	IO-Link Series Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

E2EQ NEXT

穩定運作

利用「長距離檢測」 打造不會突發性停止的設備

即使DOG因設備振動而分離，也不容易發生檢測錯誤

即使工件的位置有差異也不易引發碰撞

長距離穩定檢測技術「溫度距離控制 × IoT」

直流2 線式的長距離型 ( 溫度距離控制)

【NEW】【專利申請中】直流3 線式的超長距離型 ( 溫度距離控制 × IoT)

最短時間復原

利用「提升易用性」 打造無需技術 即可快速恢復的設備

安裝時可不必在意指示燈的方向

提升自由度

利用「小型化」 提升設備設計的自由度

容易配置在焊接治具上

整合機種，統一庫存機種

【NEW】資訊化

3線式可透過「IO-Link 」快速發現異常位置和現象

1個點位即時掌握感測器的 異常位置和現象

透過「狀態監視」 實現設備的預測性維護

直流2線式

E2EQ NEXT 系列 型號基準

本體

E2EQ NEXT 系列 (防濺鍍 長距離型)

直流2線式

隔離型 ＊1

配件 (另售)

圓型防水接頭 XS5系列

直流3線式 高級機型

E2EQ NEXT 系列 型號基準

E2EQ NEXT系列 (防濺鍍 長距離型)

直流3線式 基本機型

E2EQ NEXT 系列 型號基準

E2EQ NEXT系列 (防濺鍍 中距離型)

E2EQ NEXT系列 (防濺鍍 短距離型)

配件(另售)

直流2線式

E2EQ NEXT 系列 (防濺鍍 長距離型)

直流2線式

直流3線式 高級機型

E2EQ NEXT系列 (防濺鍍 長距離型)

隔離型

直流3線式 基本機型

E2EQ NEXT系列 (防濺鍍 中距離/短距離型)

隔離型

直流2線式

本體

E2EQ-X3D□8

E2EQ-X7D□12

E2EQ-X11D□18

E2EQ-X20D□30

E2EQ-X3D□8-M1TGJ

E2EQ-X7D□12-M1TGJ

E2EQ-X11D□18-M1TGJ

E2EQ-X20D□30-M1TGJ

直流3線式 高級機型

本體

接頭型（M12接頭）（隔離）

直流3線式 基本機型

接頭型（M12接頭）（隔離）

中文

English

Global Edition

其他產品

E2EM

E2EH

E2E(小徑型)

利用「長距離檢測」打造不會突發性停止的設備

利用「提升易用性」打造無需技術即可快速恢復的設備

利用「小型化」提升設備設計的自由度

1個點位即時掌握感測器的異常位置和現象

透過「狀態監視」實現設備的預測性維護

E2EQ NEXT 系列型號基準

E2EQ NEXT 系列 (防濺鍍長距離型)

隔離型＊1

直流3線式高級機型

E2EQ NEXT 系列型號基準

E2EQ NEXT系列 (防濺鍍長距離型)

直流3線式基本機型

E2EQ NEXT 系列型號基準

E2EQ NEXT系列 (防濺鍍中距離型)

E2EQ NEXT系列 (防濺鍍短距離型)

E2EQ NEXT 系列 (防濺鍍長距離型)

直流3線式高級機型

E2EQ NEXT系列 (防濺鍍長距離型)

直流3線式基本機型

E2EQ NEXT系列 (防濺鍍中距離/短距離型)

直流3線式高級機型

直流3線式基本機型
