減少既有近接感測器常發生的錯誤檢測和故障、破損所導致的設備突發性停止。
E2E NEXT
產品特色
利用 「長距離檢測」 打造不會突然停止的設備。支援IO-Link
穩定運作
利用「長距離檢測」打造不會突發性停止的設備

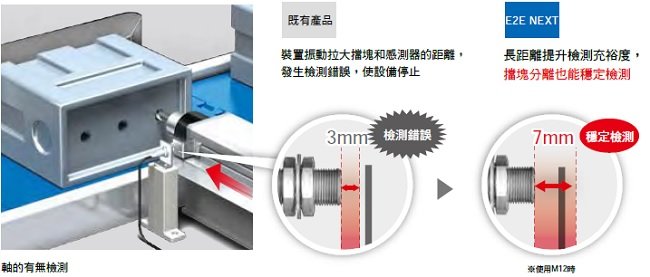

即使DOG因設備振動而分離，也不容易發生檢測錯誤

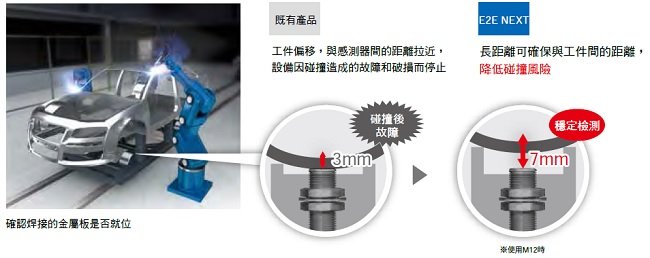

即使工件的位置有差異也不易引發碰撞
長距離穩定檢測技術「溫度距離控制 × IoT」
E2E NEXT 系列利用長距離穩定檢測技術「溫度距離控制」與類比數位複合IC，來解決將近接感測器拉長距離時曾經面臨到的溫度變化造成的影響和感測器個體差異的問題。
直流2 線式的長距離型 ( 溫度距離控制)

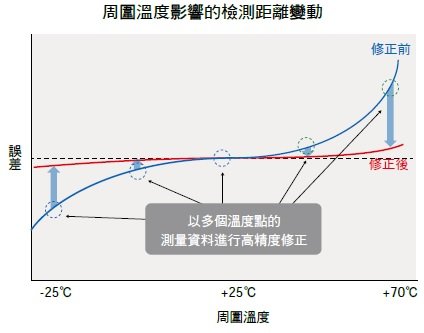

對類比數位複合IC「PROX2」，執行以往的類比IC 辦不到的「寫入出貨時的溫度修正值」，將溫度變化對檢測距離造成的影響降到最低。
【NEW】【專利申請中】直流3 線式的超長距離型 ( 溫度距離控制 × IoT)
在引進IoT 的生產製程中，在產線上測量每個感測器的溫度特性，並將依據獨創的演算法計算出的最佳修正值寫入類比數位複合IC「PROX3」，將溫度變化對檢測距離造成的影響與感測器的個體差異降到最低。
最短時間復原
利用「提升易用性」 打造無需技術 即可快速恢復的設備
縮短從故障到復原花費的時間(MTTR)。

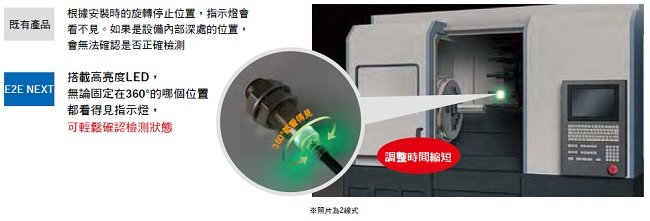

安裝時可不必在意指示燈的方向

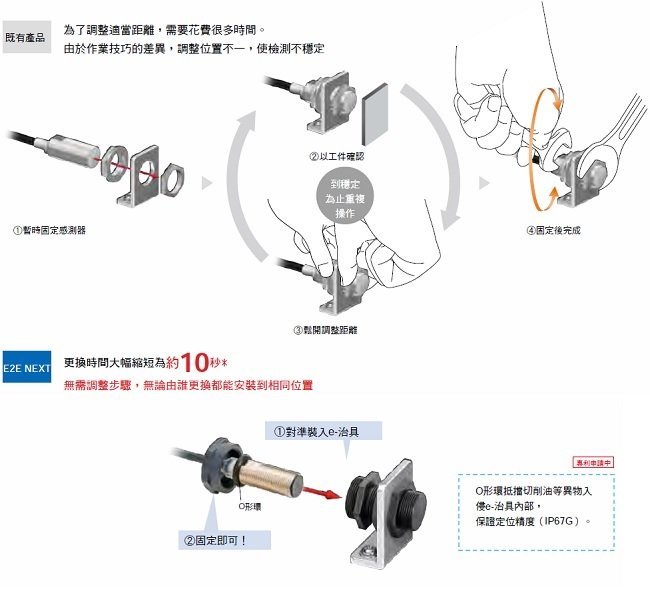

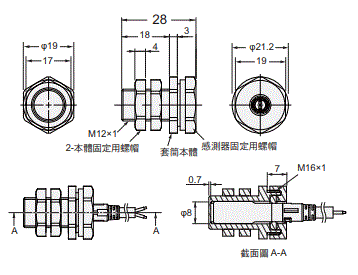

使用「e-治具」，更換時間僅需10秒＊

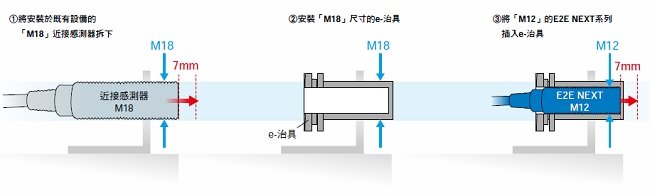

輕鬆升級既有設備，實現「10秒更換*」

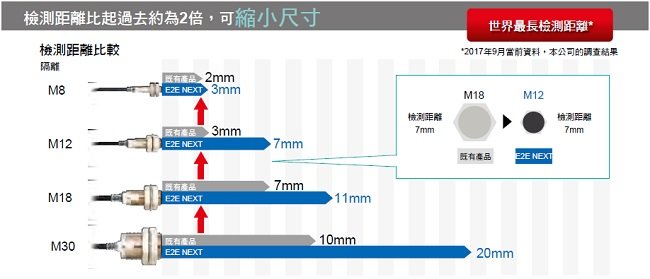

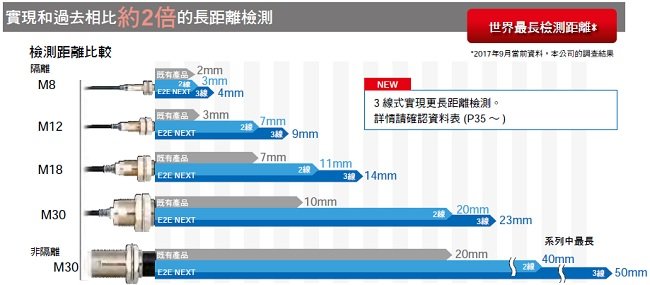

E2E NEXT 的檢測距離與既有產品相比，約為 2 倍。例如 M12 的檢測距離為 7mm，與既有的 M18 相同。 透過組合 e- 治具，即可輕鬆升級既有設備，成為「感測器更換時間為 10 秒 *」的設備。
*.安裝感測器時調整距離花費的時間，本公司的調查結果
※檢測距離都是指2線式的情況。
減少故障
藉由「耐油實力值2年*1」更降低因故障造成的突發性停止
不僅減少因碰撞造成的破損， 更能降低在耐油環境發生的突發性故障。

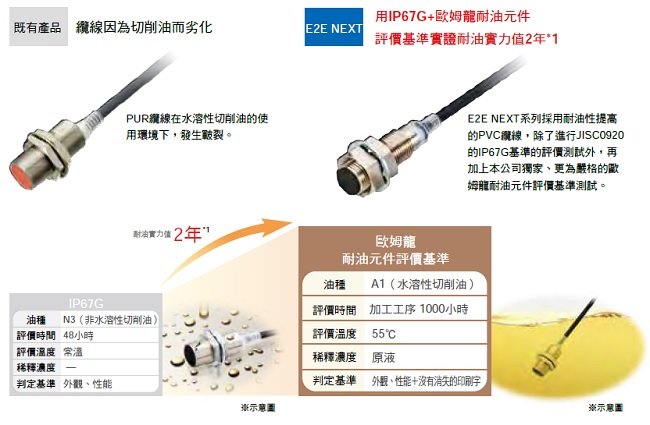

採用高耐油性的纜線， 實證耐油實力值2年*1

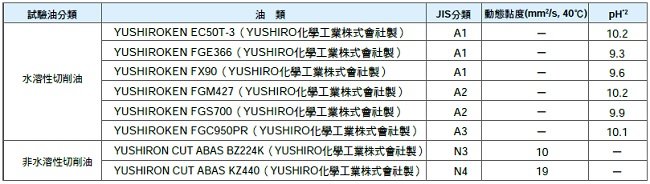

8種已實施耐油試驗的代表性切削油

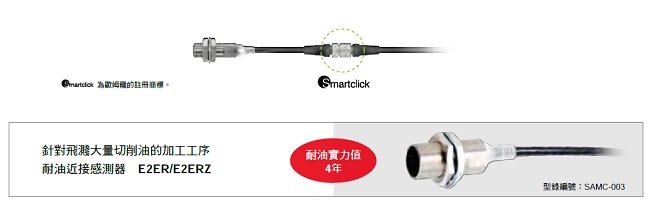

接頭中繼型也同樣以耐油測試實證2年*1 的穩定動作
・ 採用耐油性提高的PVC纜線和歐姆龍獨創技術，實證耐油實力值2年*1。
・ 採用Smartclick構造的接頭纜線，任何人作業下均以相同扭力矩抵擋切削油滲入。
*1. ・ 使用油種：JIS K 2241：2000規定的切削油類耐油實力值2年代表商品設計及耐油性能評價結果的中位數（＝Typ值）。出貨的產品實力值以2年為中心存在誤差。
・ 接頭中繼型若與圓形耐油連接器XS5 NEXT系列嵌合，則實證耐油實力值2年。3線式接頭型（M1/M3/M5）不適用。
*2. pH值記載切削油廠商建議稀釋時的數值
提升自由度
利用「小型化」提升設備設計的自由度
透過實現拉長距離，可讓產品小1號而不必縮短檢測距離，有助於在可用空間追加感測器和節省設置場所的空間。

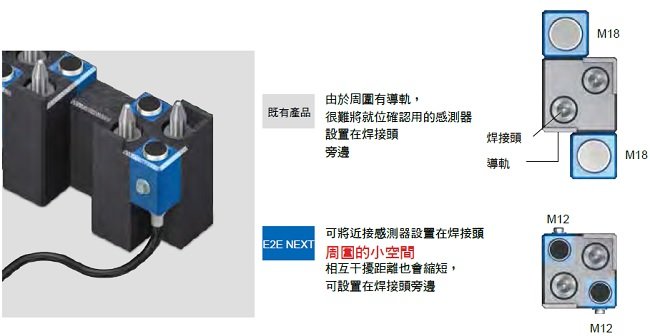

容易配置在焊接治具上
註：請先確認周圍金屬影響再進行設計（詳情請參閱第29 頁和第82 頁的「設計時：周圍金屬影響」）。

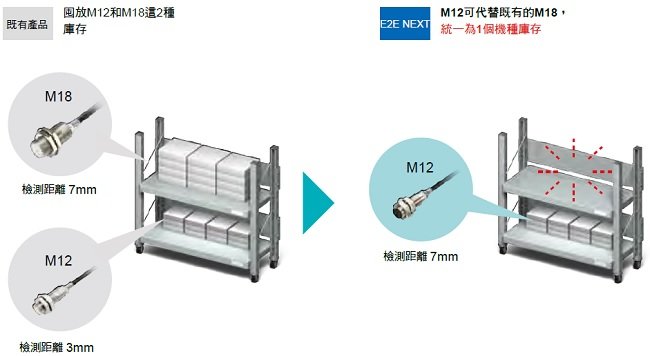

整合機種，統一庫存機種
【NEW】資訊化

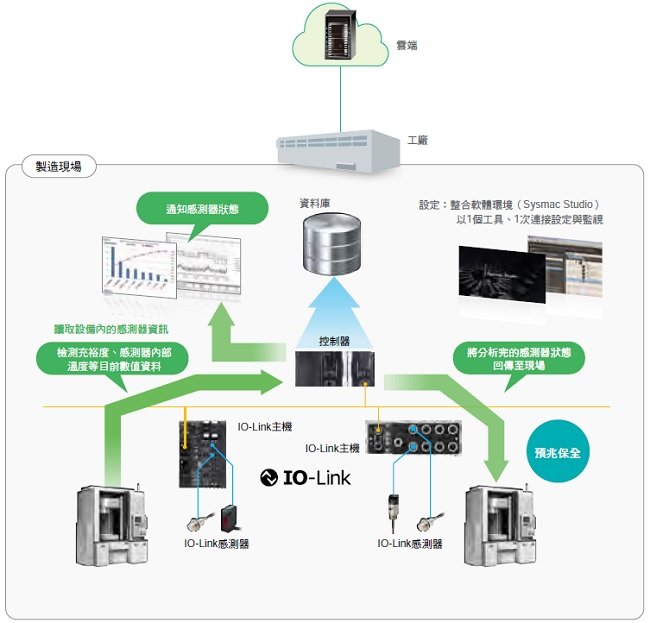

3線式可透過「IO-LINK」早期發現異常位置和現象

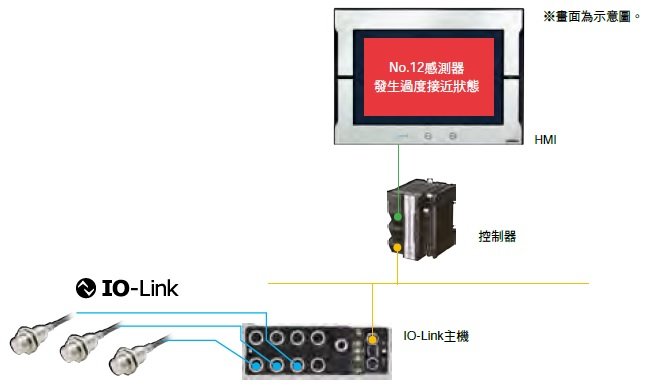

如果將支援IO-Link的感測器和控制器透過IO-Link主機連接，便可即時發現異常位置和現象，減少復原時間。
1個點位即時掌握感測器的 異常位置和現象
只要以IO-Link主機連接近接感測器與控制器，即可於近接感測器故障時透過螢幕（HMI）早期發現故障位置和現象。
透過「狀態監視」實現設備的預測性維護
以IO-Link主機連接近接感測器與控制器，將穩定運作所需的必要資訊傳送至上位機器。實現感測器的狀態監視和異常通知，改善裝置、設備的預測性維護。此外，於資料庫累積資訊，將分析結果回傳至現場的裝置，即可提高設備的生產效率。
高級機型
E2E NEXT系列（超長距離型）
直流3線式
隔離型＊1
| 尺寸 (檢測距離) |
連接方式 | 本體 尺寸 |
動作 模式 |
型號 | |
|---|---|---|---|---|---|
| PNP輸出 | NPN輸出 | ||||
| M8 (4mm) |
出線(2m) ＊2 |
38mm ＊3 |
NO | E2E-X4B1D8 2M | E2E-X4C18 2M |
| NC | E2E-X4B28 2M | E2E-X4C28 2M | |||
| 48mm | NO | E2E-X4B1DL8 2M | E2E-X4C1L8 2M | ||
| NC | E2E-X4B2L8 2M | E2E-X4C2L8 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
38mm ＊4 |
NO | E2E-X4B1D8-M1TJ 0.3M | E2E-X4C18-M1TJ 0.3M | |
| NC | E2E-X4B28-M1TJ 0.3M | E2E-X4C28-M1TJ 0.3M | |||
| 48mm | NO | E2E-X4B1DL8-M1TJ 0.3M | E2E-X4C1L8-M1TJ 0.3M | ||
| NC | E2E-X4B2L8-M1TJ 0.3M | E2E-X4C2L8-M1TJ 0.3M | |||
| M12接頭 | 43mm | NO | E2E-X4B1D8-M1 | E2E-X4C18-M1 | |
| NC | E2E-X4B28-M1 | E2E-X4C28-M1 | |||
| 53mm | NO | E2E-X4B1DL8-M1 | E2E-X4C1L8-M1 | ||
| NC | E2E-X4B2L8-M1 | E2E-X4C2L8-M1 | |||
| M8 (4針)接頭 | 39mm | NO | E2E-X4B1D8-M3 | E2E-X4C18-M3 | |
| NC | E2E-X4B28-M3 | E2E-X4C28-M3 | |||
| 49mm | NO | E2E-X4B1DL8-M3 | E2E-X4C1L8-M3 | ||
| NC | E2E-X4B2L8-M3 | E2E-X4C2L8-M3 | |||
| M8 (3針)接頭 | 39mm | NO | E2E-X4B1D8-M5 | E2E-X4C18-M5 | |
| NC | E2E-X4B28-M5 | E2E-X4C28-M5 | |||
| 49mm | NO | E2E-X4B1DL8-M5 | E2E-X4C1L8-M5 | ||
| NC | E2E-X4B2L8-M5 | E2E-X4C2L8-M5 | |||
| M12 (9mm) |
出線(2m) ＊2 |
47mm ＊3 |
NO | E2E-X9B1D12 2M | E2E-X9C112 2M |
| NC | E2E-X9B212 2M | E2E-X9C212 2M | |||
| 69mm | NO | E2E-X9B1DL12 2M | E2E-X9C1L12 2M | ||
| NC | E2E-X9B2L12 2M | E2E-X9C2L12 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
47mm ＊4 |
NO | E2E-X9B1D12-M1TJ 0.3M | E2E-X9C112-M1TJ 0.3M | |
| NC | E2E-X9B212-M1TJ 0.3M | E2E-X9C212-M1TJ 0.3M | |||
| 69mm | NO | E2E-X9B1DL12-M1TJ 0.3M | E2E-X9C1L12-M1TJ 0.3M | ||
| NC | E2E-X9B2L12-M1TJ 0.3M | E2E-X9C2L12-M1TJ 0.3M | |||
| M12接頭 | 48mm | NO | E2E-X9B1D12-M1 | E2E-X9C112-M1 | |
| NC | E2E-X9B212-M1 | E2E-X9C212-M1 | |||
| 70mm | NO | E2E-X9B1DL12-M1 | E2E-X9C1L12-M1 | ||
| NC | E2E-X9B2L12-M1 | E2E-X9C2L12-M1 | |||
| M18 (14mm) |
出線(2m) ＊2 |
55mm ＊3 |
NO | E2E-X14B1D18 2M | E2E-X14C118 2M |
| NC | E2E-X14B218 2M | E2E-X14C218 2M | |||
| 77mm | NO | E2E-X14B1DL18 2M | E2E-X14C1L18 2M | ||
| NC | E2E-X14B2L18 2M | E2E-X14C2L18 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
55mm ＊4 |
NO | E2E-X14B1D18-M1TJ 0.3M | E2E-X14C118-M1TJ 0.3M | |
| NC | E2E-X14B218-M1TJ 0.3M | E2E-X14C218-M1TJ 0.3M | |||
| 77mm | NO | E2E-X14B1DL18-M1TJ 0.3M | E2E-X14C1L18-M1TJ 0.3M | ||
| NC | E2E-X14B2L18-M1TJ 0.3M | E2E-X14C2L18-M1TJ 0.3M | |||
| M12接頭 | 53mm | NO | E2E-X14B1D18-M1 | E2E-X14C118-M1 | |
| NC | E2E-X14B218-M1 | E2E-X14C218-M1 | |||
| 75mm | NO | E2E-X14B1DL18-M1 | E2E-X14C1L18-M1 | ||
| NC | E2E-X14B2L18-M1 | E2E-X14C2L18-M1 | |||
| M30 (23mm) |
出線(2m) ＊2 |
60mm ＊3 |
NO | E2E-X23B1D30 2M | E2E-X23C130 2M |
| NC | E2E-X23B230 2M | E2E-X23C230 2M | |||
| 82mm | NO | E2E-X23B1DL30 2M | E2E-X23C1L30 2M | ||
| NC | E2E-X23B2L30 2M | E2E-X23C2L30 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
60mm ＊4 |
NO | E2E-X23B1D30-M1TJ 0.3M | E2E-X23C130-M1TJ 0.3M | |
| NC | E2E-X23B230-M1TJ 0.3M | E2E-X23C230-M1TJ 0.3M | |||
| 82mm | NO | E2E-X23B1DL30-M1TJ 0.3M | E2E-X23C1L30-M1TJ 0.3M | ||
| NC | E2E-X23B2L30-M1TJ 0.3M | E2E-X23C2L30-M1TJ 0.3M | |||
| M12接頭 | 58mm | NO | E2E-X23B1D30-M1 | E2E-X23C130-M1 | |
| NC | E2E-X23B230-M1 | E2E-X23C230-M1 | |||
| 80mm | NO | E2E-X23B1DL30-M1 | E2E-X23C1L30-M1 | ||
| NC | E2E-X23B2L30-M1 | E2E-X23C2L30-M1 | |||
＊1. 若要嵌入金屬中使用時，請參閱「周圍金屬影響」→82頁。
＊2. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X9B1D12 5M）。
＊3. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X9B1D12-R 2M/E2E-X9B1D12-R 5M）。
＊4. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X9B1D12-M1TJR 0.3M）。

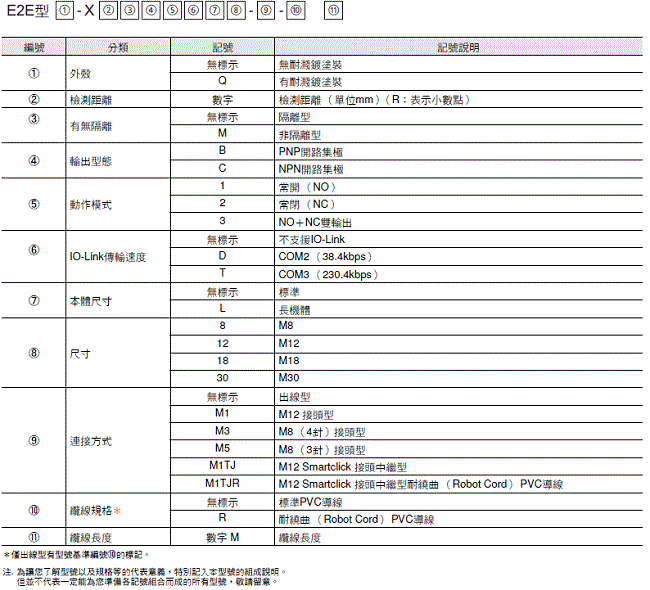

注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X9B1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
＊2. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X9B1D12 5M）。
＊3. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X9B1D12-R 2M/E2E-X9B1D12-R 5M）。
＊4. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X9B1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X9B1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
直流3線式
非隔離型
| 尺寸 (檢測距離) |
連接方式 | 本體 尺寸 |
動作 模式 |
型號 | |
|---|---|---|---|---|---|
| PNP輸出 | NPN輸出 | ||||
| M8 (8mm) |
出線(2m) ＊1 |
38mm ＊2 |
NO | E2E-X8MB1D8 2M | E2E-X8MC18 2M |
| NC | E2E-X8MB28 2M | E2E-X8MC28 2M | |||
| 48mm | NO | E2E-X8MB1DL8 2M | E2E-X8MC1L8 2M | ||
| NC | E2E-X8MB2L8 2M | E2E-X8MC2L8 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
38mm ＊3 |
NO | E2E-X8MB1D8-M1TJ 0.3M | E2E-X8MC18-M1TJ 0.3M | |
| NC | E2E-X8MB28-M1TJ 0.3M | E2E-X8MC28-M1TJ 0.3M | |||
| 48mm | NO | E2E-X8MB1DL8-M1TJ 0.3M | E2E-X8MC1L8-M1TJ 0.3M | ||
| NC | E2E-X8MB2L8-M1TJ 0.3M | E2E-X8MC2L8-M1TJ 0.3M | |||
| M12接頭 | 43mm | NO | E2E-X8MB1D8-M1 | E2E-X8MC18-M1 | |
| NC | E2E-X8MB28-M1 | E2E-X8MC28-M1 | |||
| 53mm | NO | E2E-X8MB1DL8-M1 | E2E-X8MC1L8-M1 | ||
| NC | E2E-X8MB2L8-M1 | E2E-X8MC2L8-M1 | |||
| M8 (4針)接頭 | 39mm | NO | E2E-X8MB1D8-M3 | E2E-X8MC18-M3 | |
| NC | E2E-X8MB28-M3 | E2E-X8MC28-M3 | |||
| 49mm | NO | E2E-X8MB1DL8-M3 | E2E-X8MC1L8-M3 | ||
| NC | E2E-X8MB2L8-M3 | E2E-X8MC2L8-M3 | |||
| M8 (3針)接頭 | 39mm | NO | E2E-X8MB1D8-M5 | E2E-X8MC18-M5 | |
| NC | E2E-X8MB28-M5 | E2E-X8MC28-M5 | |||
| 49mm | NO | E2E-X8MB1DL8-M5 | E2E-X8MC1L8-M5 | ||
| NC | E2E-X8MB2L8-M | E2E-X8MC2L8-M5 | |||
| M12 (16mm) |
出線(2m) ＊1 |
47mm ＊2 |
NO | E2E-X16MB1D12 2M | E2E-X16MC112 2M |
| NC | E2E-X16MB212 2M | E2E-X16MC212 2M | |||
| 69mm | NO | E2E-X16MB1DL12 2M | E2E-X16MC1L12 2M | ||
| NC | E2E-X16MB2L12 2M | E2E-X16MC2L12 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
47mm ＊3 |
NO | E2E-X16MB1D12-M1TJ 0.3M | E2E-X16MC112-M1TJ 0.3M | |
| NC | E2E-X16MB212-M1TJ 0.3M | E2E-X16MC212-M1TJ 0.3M | |||
| 69mm | NO | E2E-X16MB1DL12-M1TJ 0.3M | E2E-X16MC1L12-M1TJ 0.3M | ||
| NC | E2E-X16MB2L12-M1TJ 0.3M | E2E-X16MC2L12-M1TJ 0.3M | |||
| M12接頭 | 48mm | NO | E2E-X16MB1D12-M1 | E2E-X16MC112-M1 | |
| NC | E2E-X16MB212-M1 | E2E-X16MC212-M1 | |||
| 70mm | NO | E2E-X16MB1DL12-M1 | E2E-X16MC1L12-M1 | ||
| NC | E2E-X16MB2L12-M1 | E2E-X16MC2L12-M1 | |||
| M18 (30mm) |
出線(2m) ＊1 |
77mm ＊2 |
NO | E2E-X30MB1DL18 2M | E2E-X30MC1L18 2M |
| NC | E2E-X30MB2L18 2M | E2E-X30MC2L18 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
77mm ＊3 |
NO | E2E-X30MB1DL18-M1TJ 0.3M | E2E-X30MC1L18-M1TJ 0.3M | |
| NC | E2E-X30MB2L18-M1TJ 0.3M | E2E-X30MC2L18-M1TJ 0.3M | |||
| M12接頭 | 75mm | NO | E2E-X30MB1DL18-M1 | E2E-X30MC1L18-M1 | |
| NC | E2E-X30MB2L18-M1 | E2E-X30MC2L18-M1 | |||
| M30 (50mm) |
出線(2m) ＊1 |
97mm ＊2 |
NO | E2E-X50MB1DL30 2M | E2E-X50MC1L30 2M |
| NC | E2E-X50MB2L30 2M | E2E-X50MC2L30 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
97mm ＊3 |
NO | E2E-X50MB1DL30-M1TJ 0.3M | E2E-X50MC1L30-M1TJ 0.3M | |
| NC | E2E-X50MB2L30-M1TJ 0.3M | E2E-X50MC2L30-M1TJ 0.3M | |||
| M12接頭 | 95mm | NO | E2E-X50MB1DL30-M1 | E2E-X50MC1L30-M1 | |
| NC | E2E-X50MB2L30-M1 | E2E-X50MC2L30-M1 | |||
＊1. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X16MB1D12 5M）。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X16MB1D12-R 2M/E2E-X16MB1D12-R 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X16MB1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X16MB1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X16MB1D12-R 2M/E2E-X16MB1D12-R 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X16MB1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X16MB1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
E2E NEXT系列（長距離型）
直流3線式
隔離型＊1
| 尺寸 (檢測距離) |
連接方式 | 本體 尺寸 |
動作 模式 |
型號 | |
|---|---|---|---|---|---|
| PNP輸出 | NPN輸出 | ||||
| M8 (3mm) |
出線(2m) ＊2 |
38mm ＊3 |
NO | E2E-X3B1D8 2M | E2E-X3C18 2M |
| NC | E2E-X3B28 2M | E2E-X3C28 2M | |||
| 48mm | NO | E2E-X3B1DL8 2M | E2E-X3C1L8 2M | ||
| NC | E2E-X3B2L8 2M | E2E-X3C2L8 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
38mm ＊4 |
NO | E2E-X3B1D8-M1TJ 0.3M | E2E-X3C18-M1TJ 0.3M | |
| NC | E2E-X3B28-M1TJ 0.3M | E2E-X3C28-M1TJ 0.3M | |||
| 48mm | NO | E2E-X3B1DL8-M1TJ 0.3M | E2E-X3C1L8-M1TJ 0.3M | ||
| NC | E2E-X3B2L8-M1TJ 0.3M | E2E-X3C2L8-M1TJ 0.3M | |||
| M12接頭 | 43mm | NO | E2E-X3B1D8-M1 | E2E-X3C18-M1 | |
| NC | E2E-X3B28-M1 | E2E-X3C28-M1 | |||
| 53mm | NO | E2E-X3B1DL8-M1 | E2E-X3C1L8-M1 | ||
| NC | E2E-X3B2L8-M1 | E2E-X3C2L8-M1 | |||
| M8 (4針)接頭 | 39mm | NO | E2E-X3B1D8-M3 | E2E-X3C18-M3 | |
| NC | E2E-X3B28-M3 | E2E-X3C28-M3 | |||
| 49mm | NO | E2E-X3B1DL8-M3 | E2E-X3C1L8-M3 | ||
| NC | E2E-X3B2L8-M3 | E2E-X3C2L8-M3 | |||
| M8 (3針)接頭 | 39mm | NO | E2E-X3B1D8-M5 | E2E-X3C18-M5 | |
| NC | E2E-X3B28-M5 | E2E-X3C28-M5 | |||
| 49mm | NO | E2E-X3B1DL8-M5 | E2E-X3C1L8-M5 | ||
| NC | E2E-X3B2L8-M5 | E2E-X3C2L8-M5 | |||
| M12 （6mm） |
出線(2m) ＊1 |
47mm ＊3 |
NO | E2E-X6B1D12 2M | E2E-X6C112 2M |
| NC | E2E-X6B212 2M | E2E-X6C212 2M | |||
| NO+NC | E2E-X6B3D12 2M | E2E-X6C312 2M | |||
| 69mm | NO | E2E-X6B1DL12 2M | E2E-X6C1L12 2M | ||
| NC | E2E-X6B2L12 2M | E2E-X6C2L12 2M | |||
| NO+NC | E2E-X6B3DL12 2M | E2E-X6C3L12 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
47mm ＊4 |
NO | E2E-X6B1D12-M1TJ 0.3M | E2E-X6C112-M1TJ 0.3M | |
| NC | E2E-X6B212-M1TJ 0.3M | E2E-X6C212-M1TJ 0.3M | |||
| NO+NC | E2E-X6B3D12-M1TJ 0.3M | E2E-X6C312-M1TJ 0.3M | |||
| 69mm | NO | E2E-X6B1DL12-M1TJ 0.3M | E2E-X6C1L12-M1TJ 0.3M | ||
| NC | E2E-X6B2L12-M1TJ 0.3M | E2E-X6C2L12-M1TJ 0.3M | |||
| NO+NC | E2E-X6B3DL12-M1TJ 0.3M | E2E-X6C3L12-M1TJ 0.3M | |||
| M12接頭 | 48mm | NO | E2E-X6B1D12-M1 | E2E-X6C112-M1 | |
| NC | E2E-X6B212-M1 | E2E-X6C212-M1 | |||
| NO+NC | E2E-X6B3D12-M1 | E2E-X6C312-M1 | |||
| 70mm | NO | E2E-X6B1DL12-M1 | E2E-X6C1L12-M1 | ||
| NC | E2E-X6B2L12-M1 | E2E-X6C2L12-M1 | |||
| NO+NC | E2E-X6B3DL12-M1 | E2E-X6C3L12-M1 | |||
| M18 (12mm) |
出線(2m) ＊1 |
55mm ＊3 |
NO | E2E-X12B1D18 2M | E2E-X12C118 2M |
| NC | E2E-X12B218 2M | E2E-X12C218 2M | |||
| NO+NC | E2E-X12B3D18 2M | E2E-X12C318 2M | |||
| 77mm | NO | E2E-X12B1DL18 2M | E2E-X12C1L18 2M | ||
| NC | E2E-X12B2L18 2M | E2E-X12C2L18 2M | |||
| NO+NC | E2E-X12B3DL18 2M | E2E-X12C3L18 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
55mm ＊4 |
NO | E2E-X12B1D18-M1TJ 0.3M | E2E-X12C118-M1TJ 0.3M | |
| NC | E2E-X12B218-M1TJ 0.3M | E2E-X12C218-M1TJ 0.3M | |||
| NO+NC | E2E-X12B3D18-M1TJ 0.3M | E2E-X12C318-M1TJ 0.3M | |||
| 77mm ＊3 |
NO | E2E-X12B1DL18-M1TJ 0.3M | E2E-X12C1L18-M1TJ 0.3M | ||
| NC | E2E-X12B2L18-M1TJ 0.3M | E2E-X12C2L18-M1TJ 0.3M | |||
| NO+NC | E2E-X12B3DL18-M1TJ 0.3M | E2E-X12C3L18-M1TJ 0.3M | |||
| M12接頭 | 53mm | NO | E2E-X12B1D18-M1 | E2E-X12C118-M1 | |
| NC | E2E-X12B218-M1 | E2E-X12C218-M1 | |||
| NO+NC | E2E-X12B3D18-M1 | E2E-X12C318-M1 | |||
| 75mm | NO | E2E-X12B1DL18-M1 | E2E-X12C1L18-M1 | ||
| NC | E2E-X12B2L18-M1 | E2E-X12C2L18-M1 | |||
| NO+NC | E2E-X12B3DL18-M1 | E2E-X12C3L18-M1 | |||
| M30 (22mm) |
出線(2m) ＊1 |
60mm ＊3 |
NO | E2E-X22B1D30 2M | E2E-X22C130 2M |
| NC | E2E-X22B230 2M | E2E-X22C230 2M | |||
| NO+NC | E2E-X22B3D30 2M | E2E-X22C330 2M | |||
| 82mm | NO | E2E-X22B1DL30 2M | E2E-X22C1L30 2M | ||
| NC | E2E-X22B2L30 2M | E2E-X22C2L30 2M | |||
| NO+NC | E2E-X22B3DL30 2M | E2E-X22C3L30 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
60mm ＊4 |
NO | E2E-X22B1D30-M1TJ 0.3M | E2E-X22C130-M1TJ 0.3M | |
| NC | E2E-X22B230-M1TJ 0.3M | E2E-X22C230-M1TJ 0.3M | |||
| NO+NC | E2E-X22B3D30-M1TJ 0.3M | E2E-X22C330-M1TJ 0.3M | |||
| 82mm | NO | E2E-X22B1DL30-M1TJ 0.3M | E2E-X22C1L30-M1TJ 0.3M | ||
| NC | E2E-X22B2L30-M1TJ 0.3M | E2E-X22C2L30-M1TJ 0.3M | |||
| NO+NC | E2E-X22B3DL30-M1TJ 0.3M | E2E-X22C3L30-M1TJ 0.3M | |||
| M12接頭 | 58mm | NO | E2E-X22B1D30-M1 | E2E-X22C130-M1 | |
| NC | E2E-X22B230-M1 | E2E-X22C230-M1 | |||
| NO+NC | E2E-X22B3D30-M1 | E2E-X22C330-M1 | |||
| 80mm | NO | E2E-X22B1DL30-M1 | E2E-X22C1L30-M1 | ||
| NC | E2E-X22B2L30-M1 | E2E-X22C2L30-M1 | |||
| NO+NC | E2E-X22B3DL30-M1 | E2E-X22C3L30-M1 | |||
＊1. 若要嵌入金屬中使用時，請參閱「周圍金屬影響」→82頁。
＊2. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X6B1D12 5M）。
＊3. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X6B1D12-R 2M/E2E-X6B1D12-R 5M）。
＊4. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X6B1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X6B1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
＊2. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X6B1D12 5M）。
＊3. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X6B1D12-R 2M/E2E-X6B1D12-R 5M）。
＊4. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X6B1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X6B1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
直流3線式
非隔離型
| 尺寸 (檢測距離) |
連接方式 | 本體 尺寸 |
動作 模式 |
型號 | |
|---|---|---|---|---|---|
| PNP輸出 | NPN輸出 | ||||
| M8 (6mm) |
出線(2m) ＊1 |
38mm ＊2 |
NO | E2E-X6MB1D8 2M | E2E-X6MC18 2M |
| NC | E2E-X6MB28 2M | E2E-X6MC28 2M | |||
| 48mm | NO | E2E-X6MB1DL8 2M | E2E-X6MC1L8 2M | ||
| NC | E2E-X6MB2L8 2M | E2E-X6MC2L8 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
38mm ＊3 |
NO | E2E-X6MB1D8-M1TJ 0.3M | E2E-X6MC18-M1TJ 0.3M | |
| NC | E2E-X6MB28-M1TJ 0.3M | E2E-X6MC28-M1TJ 0.3M | |||
| 48mm | NO | E2E-X6MB1DL8-M1TJ 0.3M | E2E-X6MC1L8-M1TJ 0.3M | ||
| NC | E2E-X6MB2L8-M1TJ 0.3M | E2E-X6MC2L8-M1TJ 0.3M | |||
| M12接頭 | 43mm | NO | E2E-X6MB1D8-M1 | E2E-X6MC18-M1 | |
| NC | E2E-X6MB28-M1 | E2E-X6MC28-M1 | |||
| 53mm | NO | E2E-X6MB1DL8-M1 | E2E-X6MC1L8-M1 | ||
| NC | E2E-X6MB2L8-M1 | E2E-X6MC2L8-M1 | |||
| M8(4針)接頭 | 39mm | NO | E2E-X6MB1D8-M3 | E2E-X6MC18-M3 | |
| NC | E2E-X6MB28-M3 | E2E-X6MC28-M3 | |||
| 49mm | NO | E2E-X6MB1DL8-M3 | E2E-X6MC1L8-M3 | ||
| NC | E2E-X6MB2L8-M3 | E2E-X6MC2L8-M3 | |||
| M8(3針)接頭 | 39mm | NO | E2E-X6MB1D8-M5 | E2E-X6MC18-M5 | |
| NC | E2E-X6MB28-M5 | E2E-X6MC28-M5 | |||
| 49mm | NO | E2E-X6MB1DL8-M5 | E2E-X6MC1L8-M5 | ||
| NC | E2E-X6MB2L8-M5 | E2E-X6MC2L8-M5 | |||
| M12 (10mm) |
出線(2m) ＊1 |
47mm ＊2 |
NO | E2E-X10MB1D12 2M | E2E-X10MC112 2M |
| NC | E2E-X10MB212 2M | E2E-X10MC212 2M | |||
| NO+NC | E2E-X10MB3D12 2M | E2E-X10MC312 2M | |||
| 69mm | NO | E2E-X10MB1DL12 2M | E2E-X10MC1L12 2M | ||
| NC | E2E-X10MB2L12 2M | E2E-X10MC2L12 2M | |||
| NO+NC | E2E-X10MB3DL12 2M | E2E-X10MC3L12 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
47mm ＊3 |
NO | E2E-X10MB1D12-M1TJ 0.3M | E2E-X10MC112-M1TJ 0.3M | |
| NC | E2E-X10MB212-M1TJ 0.3M | E2E-X10MC212-M1TJ 0.3M | |||
| NO+NC | E2E-X10MB3D12-M1TJ 0.3M | E2E-X10MC312-M1TJ 0.3M | |||
| 69mm | NO | E2E-X10MB1DL12-M1TJ 0.3M | E2E-X10MC1L12-M1TJ 0.3M | ||
| NC | E2E-X10MB2L12-M1TJ 0.3M | E2E-X10MC2L12-M1TJ 0.3M | |||
| NO+NC | E2E-X10MB3DL12-M1TJ 0.3M | E2E-X10MC3L12-M1TJ 0.3M | |||
| M12接頭 | 48mm | NO | E2E-X10MB1D12-M1 | E2E-X10MC112-M1 | |
| NC | E2E-X10MB212-M1 | E2E-X10MC212-M1 | |||
| NO+NC | E2E-X10MB3D12-M1 | E2E-X10MC312-M1 | |||
| 70mm | NO | E2E-X10MB1DL12-M1 | E2E-X10MC1L12-M1 | ||
| NC | E2E-X10MB2L12-M1 | E2E-X10MC2L12-M1 | |||
| NO+NC | E2E-X10MB3DL12-M1 | E2E-X10MC3L12-M1 | |||
| M18 (20mm) |
出線(2m) ＊1 |
77mm ＊2 |
NO | E2E-X20MB1DL18 2M | E2E-X20MC1L18 2M |
| NC | E2E-X20MB2L18 2M | E2E-X20MC2L18 2M | |||
| NO+NC | E2E-X20MB3DL18 2M | E2E-X20MC3L18 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
77mm ＊3 |
NO | E2E-X20MB1DL18-M1TJ 0.3M | E2E-X20MC1L18-M1TJ 0.3M | |
| NC | E2E-X20MB2L18-M1TJ 0.3M | E2E-X20MC2L18-M1TJ 0.3M | |||
| NO+NC | E2E-X20MB3DL18-M1TJ 0.3 | E2E-X20MC3L18-M1TJ 0.3M | |||
| M12接頭 | 75mm | NO | E2E-X20MB1DL18-M1 | E2E-X20MC1L18-M1 | |
| NC | E2E-X20MB2L18-M1 | E2E-X20MC2L18-M1 | |||
| NO+NC | E2E-X20MB3DL18-M1 | E2E-X20MC3L18-M1 | |||
| M30 (40mm) |
出線(2m) ＊1 |
82mm ＊2 |
NO | E2E-X40MB1DL30 2M | E2E-X40MC1L30 2M |
| NC | E2E-X40MB2L30 2M | E2E-X40MC2L30 2M | |||
| NO+NC | E2E-X40MB3DL30 2M | E2E-X40MC3L30 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
82mm ＊3 |
NO | E2E-X40MB1DL30-M1TJ 0.3M | E2E-X40MC1L30-M1TJ 0.3M | |
| NC | E2E-X40MB2L30-M1TJ 0.3M | E2E-X40MC2L30-M1TJ 0.3M | |||
| NO+NC | E2E-X40MB3DL30-M1TJ 0.3M | E2E-X40MC3L30-M1TJ 0.3M | |||
| M12接頭 | 80mm | NO | E2E-X40MB1DL30-M1 | E2E-X40MC1L30-M1 | |
| NC | E2E-X40MB2L30-M1 | E2E-X40MC2L30-M1 | |||
| NO+NC | E2E-X40MB3DL30-M1 | E2E-X40MC3L30-M1 | |||
＊1. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X10MB1D12 5M）。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X10MB1D12-R 2M/E2E-X10MB1D12-R 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X10MB1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X10MB1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X10MB1D12-R 2M/E2E-X10MB1D12-R 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X10MB1D12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X10MB1T12 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
直流3線式 基本型

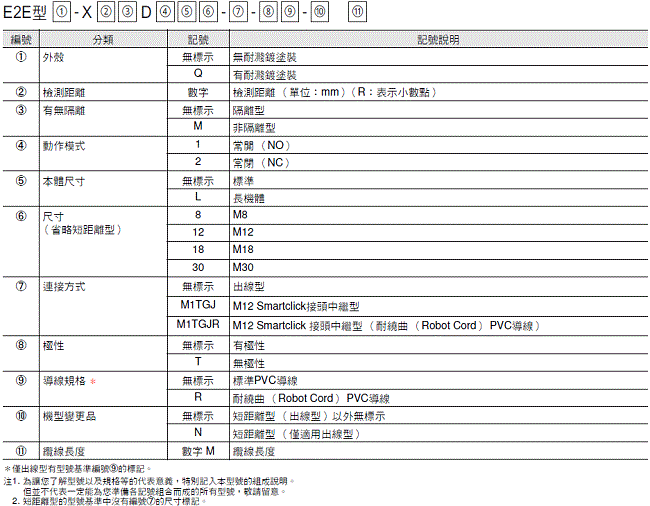

E2E NEXT 系列型號基準
E2E NEXT系列（中距離型）
直流3線式
隔離型
| 尺寸 (檢測距離) |
連接方式 | 本體 尺寸 |
動作 模式 |
型號 | |
|---|---|---|---|---|---|
| PNP輸出 | NPN輸出 | ||||
| M8 (2mm) |
出線(2m) ＊1 |
38mm ＊2 |
NO | E2E-X2B1D8 2M | E2E-X2C18 2M |
| NC | E2E-X2B28 2M | E2E-X2C28 2M | |||
| 48mm | NO | E2E-X2B1DL8 2M | E2E-X2C1L8 2M | ||
| NC | E2E-X2B2L8 2M | E2E-X2C2L8 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
38mm ＊3 |
NO | E2E-X2B1D8-M1TJ 0.3M | E2E-X2C18-M1TJ 0.3M | |
| NC | E2E-X2B28-M1TJ 0.3M | E2E-X2C28-M1TJ 0.3M | |||
| 48mm | NO | E2E-X2B1DL8-M1TJ 0.3M | E2E-X2C1L8-M1TJ 0.3M | ||
| NC | E2E-X2B2L8-M1TJ 0.3M | E2E-X2C2L8-M1TJ 0.3M | |||
| M12接頭 | 43mm | NO | E2E-X2B1D8-M1 | E2E-X2C18-M1 | |
| NC | E2E-X2B28-M1 | E2E-X2C28-M1 | |||
| 53mm | NO | E2E-X2B1DL8-M1 | E2E-X2C1L8-M1 | ||
| NC | E2E-X2B2L8-M1 | E2E-X2C2L8-M1 | |||
| NO+NC | E2E-X2B3DL8-M1 | E2E-X2C3L8-M1 | |||
| M8(4針)接頭 | 39mm | NO | E2E-X2B1D8-M3 | E2E-X2C18-M3 | |
| NC | E2E-X2B28-M3 | E2E-X2C28-M3 | |||
| 49mm | NO | E2E-X2B1DL8-M3 | E2E-X2C1L8-M3 | ||
| NC | E2E-X2B2L8-M3 | E2E-X2C2L8-M3 | |||
| M8(3針)接頭 | 39mm | NO | E2E-X2B1D8-M5 | E2E-X2C18-M5 | |
| NC | E2E-X2B28-M5 | E2E-X2C28-M5 | |||
| 49mm | NO | E2E-X2B1DL8-M5 | E2E-X2C1L8-M5 | ||
| NC | E2E-X2B2L8-M5 | E2E-X2C2L8-M5 | |||
| M12 (4mm) |
出線(2m) ＊1 |
47mm ＊2 |
NO | E2E-X4B1D12 2M | E2E-X4C112 2M |
| NC | E2E-X4B212 2M | E2E-X4C212 2M | |||
| NO+NC | E2E-X4B3D12 2M | E2E-X4C312 2M | |||
| 69mm | NO | E2E-X4B1DL12 2M | E2E-X4C1L12 2M | ||
| NC | E2E-X4B2L12 2M | E2E-X4C2L12 2M | |||
| NO+NC | E2E-X4B3DL12 2M | E2E-X4C3L12 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
47mm ＊3 |
NO | E2E-X4B1D12-M1TJ 0.3M | E2E-X4C112-M1TJ 0.3M | |
| NC | E2E-X4B212-M1TJ 0.3M | E2E-X4C212-M1TJ 0.3M | |||
| NO+NC | E2E-X4B3D12-M1TJ 0.3M | E2E-X4C312-M1TJ 0.3M | |||
| 69mm | NO | E2E-X4B1DL12-M1TJ 0.3M | E2E-X4C1L12-M1TJ 0.3M | ||
| NC | E2E-X4B2L12-M1TJ 0.3M | E2E-X4C2L12-M1TJ 0.3M | |||
| NO+NC | E2E-X4B3DL12-M1TJ 0.3M | E2E-X4C3L12-M1TJ 0.3M | |||
| M12接頭 | 48mm | NO | E2E-X4B1D12-M1 | E2E-X4C112-M1 | |
| NC | E2E-X4B212-M1 | E2E-X4C212-M1 | |||
| NO+NC | E2E-X4B3D12-M1 | E2E-X4C312-M1 | |||
| 70mm | NO | E2E-X4B1DL12-M1 | E2E-X4C1L12-M1 | ||
| NC | E2E-X4B2L12-M1 | E2E-X4C2L12-M1 | |||
| NO+NC | E2E-X4B3DL12-M1 | E2E-X4C3L12-M1 | |||
| M18 (8mm) |
出線(2m) ＊1 |
55mm ＊2 |
NO | E2E-X8B1D18 2M | E2E-X8C118 2M |
| NC | E2E-X8B218 2M | E2E-X8C218 2M | |||
| NO+NC | E2E-X8B3D18 2M | E2E-X8C318 2M | |||
| 77mm | NO | E2E-X8B1DL18 2M | E2E-X8C1L18 2M | ||
| NC | E2E-X8B2L18 2M | E2E-X8C2L18 2M | |||
| NO+NC | E2E-X8B3DL18 2M | E2E-X8C3L18 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
55mm ＊3 |
NO | E2E-X8B1D18-M1TJ 0.3M | E2E-X8C118-M1TJ 0.3M | |
| NC | E2E-X8B218-M1TJ 0.3M | E2E-X8C218-M1TJ 0.3M | |||
| NO+NC | E2E-X8B3D18-M1TJ 0.3M | E2E-X8C318-M1TJ 0.3M | |||
| 77mm | NO | E2E-X8B1DL18-M1TJ 0.3M | E2E-X8C1L18-M1TJ 0.3M | ||
| NC | E2E-X8B2L18-M1TJ 0.3M | E2E-X8C2L18-M1TJ 0.3M | |||
| NO+NC | E2E-X8B3DL18-M1TJ 0.3M | E2E-X8C3L18-M1TJ 0.3M | |||
| M12接頭 | 53mm | NO | E2E-X8B1D18-M1 | E2E-X8C118-M1 | |
| NC | E2E-X8B218-M1 | E2E-X8C218-M1 | |||
| NO+NC | E2E-X8B3D18-M1 | E2E-X8C318-M1 | |||
| 75mm | NO | E2E-X8B1DL18-M1 | E2E-X8C1L18-M1 | ||
| NC | E2E-X8B2L18-M1 | E2E-X8C2L18-M1 | |||
| NO+NC | E2E-X8B3DL18-M1 | E2E-X8C3L18-M1 | |||
| M30 (15mm) |
出線(2m) ＊1 |
60mm ＊2 |
NO | E2E-X15B1D30 2M | E2E-X15C130 2M |
| NC | E2E-X15B230 2M | E2E-X15C230 2M | |||
| NO+NC | E2E-X15B3D30 2M | E2E-X15C330 2M | |||
| 82mm | NO | E2E-X15B1DL30 2M | E2E-X15C1L30 2M | ||
| NC | E2E-X15B2L30 2M | E2E-X15C2L30 2M | |||
| NO+NC | E2E-X15B3DL30 2M | E2E-X15C3L30 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
60mm | NO | E2E-X15B1D30-M1TJ 0.3M | E2E-X15C130-M1TJ 0.3M | |
| NC | E2E-X15B230-M1TJ 0.3M | E2E-X15C230-M1TJ 0.3M | |||
| NO+NC | E2E-X15B3D30-M1TJ 0.3M | E2E-X15C330-M1TJ 0.3M | |||
| 82mm | NO | E2E-X15B1DL30-M1TJ 0.3M | E2E-X15C1L30-M1TJ 0.3M | ||
| NC | E2E-X15B2L30-M1TJ 0.3M | E2E-X15C2L30-M1TJ 0.3M | |||
| NO+NC | E2E-X15B3DL30-M1TJ 0.3M | E2E-X15C3L30-M1TJ 0.3M | |||
| M12接頭 | 58mm | NO | E2E-X15B1D30-M1 | E2E-X15C130-M1 | |
| NC | E2E-X15B230-M1 | E2E-X15C230-M1 | |||
| NO+NC | E2E-X15B3D30-M1 | E2E-X15C330-M1 | |||
| 80mm | NO | E2E-X15B1DL30-M1 | E2E-X15C1L30-M1 | ||
| NC | E2E-X15B2L30-M1 | E2E-X15C2L30-M1 | |||
| NO+NC | E2E-X15B3DL30-M1 | E2E-X15C3L30-M1 | |||
＊1. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X2B1D8 5M）。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X2B1D8-R 2M/E2E-X2B1D8-R 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X4B1T12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X2B1T8 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X2B1D8-R 2M/E2E-X2B1D8-R 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。型號中會加上R （例：E2E-X4B1T12-M1TJR 0.3M）。
注1. 顏色標記的機種是搭載IO-Link （COM2）。如果想要搭載IO-Link （COM3），型號為E2E-X□□□T□ （例：E2E-X2B1T8 2M）。
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
直流3線式
非隔離型
| 尺寸 (檢測距離) |
連接方式 | 本體 尺寸 |
動作 模式 |
型號 | |
|---|---|---|---|---|---|
| PNP輸出 | NPN輸出 | ||||
| M8 (4mm) |
出線(2m) ＊1 |
38mm ＊2 |
NO | E2E-X4MB1D8 2M | E2E-X4MC18 2M |
| NC | E2E-X4MB28 2M | E2E-X4MC28 2M | |||
| 48mm | NO | E2E-X4MB1DL8 2M | E2E-X4MC1L8 2M | ||
| NC | E2E-X4MB2L8 2M | E2E-X4MC2L8 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
38mm ＊3 |
NO | E2E-X4MB1D8-M1TJ 0.3M | E2E-X4MC18-M1TJ 0.3M | |
| NC | C E2E-X4MB28-M1TJ 0.3M | E2E-X4MC28-M1TJ 0.3M | |||
| 48mm | NO | E2E-X4MB1DL8-M1TJ 0.3M | E2E-X4MC1L8-M1TJ 0.3M | ||
| NC | E2E-X4MB2L8-M1TJ 0.3M | E2E-X4MC2L8-M1TJ 0.3M | |||
| M12接頭 | 43mm | NO | E2E-X4MB1D8-M1 | E2E-X4MC18-M1 | |
| NC | E2E-X4MB28-M1 | E2E-X4MC28-M1 | |||
| 53mm | NO | E2E-X4MB1DL8-M1 | E2E-X4MC1L8-M1 | ||
| NC | E2E-X4MB2L8-M1 | E2E-X4MC2L8-M1 | |||
| NO+NC | E2E-X4MB3DL8-M1 | E2E-X4MC3L8-M1 | |||
| M8(4針)接頭 | 39mm | NO | E2E-X4MB1D8-M3 | E2E-X4MC18-M3 | |
| NC | E2E-X4MB28-M3 | E2E-X4MC28-M3 | |||
| 49mm | NO | E2E-X4MB1DL8-M3 | E2E-X4MC1L8-M3 | ||
| NC | E2E-X4MB2L8-M3 | E2E-X4MC2L8-M3 | |||
| M8(3針)接頭 | 39mm | NO | E2E-X4MB1D8-M5 | E2E-X4MC18-M5 | |
| NC | E2E-X4MB28-M5 | E2E-X4MC28-M5 | |||
| 49mm | NO | E2E-X4MB1DL8-M5 | E2E-X4MC1L8-M5 | ||
| NC | E2E-X4MB2L8-M5 | E2E-X4MC2L8-M5 | |||
| M12 (8mm) |
出線(2m) ＊1 |
47mm ＊2 |
NO | E2E-X8MB1D12 2M | E2E-X8MC112 2M |
| NC | E2E-X8MB212 2M | E2E-X8MC212 2M | |||
| NO+NC | E2E-X8MB3D12 2M | E2E-X8MC312 2M | |||
| 69mm | NO | E2E-X8MB1DL12 2M | E2E-X8MC1L12 2M | ||
| NC | E2E-X8MB2L12 2M | E2E-X8MC2L12 2M | |||
| NO+NC | E2E-X8MB3DL12 2M | E2E-X8MC3L12 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
47mm ＊3 |
NO | E2E-X8MB1D12-M1TJ 0.3M | E2E-X8MC112-M1TJ 0.3M | |
| NC | E2E-X8MB212-M1TJ 0.3M | E2E-X8MC212-M1TJ 0.3M | |||
| NO+NC | E2E-X8MB3D12-M1TJ 0.3M | E2E-X8MC312-M1TJ 0.3M | |||
| 69mm | NO | E2E-X8MB1DL12-M1TJ 0.3M | E2E-X8MC1L12-M1TJ 0.3M | ||
| NC | E2E-X8MB2L12-M1TJ 0.3M | E2E-X8MC2L12-M1TJ 0.3M | |||
| NO+NC | E2E-X8MB3DL12-M1TJ 0.3M | E2E-X8MC3L12-M1TJ 0.3M | |||
| M12接頭 | 48mm | NO | E2E-X8MB1D12-M1 | E2E-X8MC112-M1 | |
| NC | E2E-X8MB212-M1 | E2E-X8MC212-M1 | |||
| NO+NC | E2E-X8MB3D12-M1 | E2E-X8MC312-M1 | |||
| 70mm | NO | E2E-X8MB1DL12-M1 | E2E-X8MC1L12-M1 | ||
| NC | E2E-X8MB2L12-M1 | E2E-X8MC2L12-M1 | |||
| NO+NC | E2E-X8MB3DL12-M1 | E2E-X8MC3L12-M1 | |||
| M18 (16mm) |
出線(2m) ＊1 |
55mm ＊2 |
NO | E2E-X16MB1D18 2M | E2E-X16MC118 2M |
| NC | E2E-X16MB218 2M | E2E-X16MC218 2M | |||
| NO+NC | E2E-X16MB3D18 2M | E2E-X16MC318 2M | |||
| 77mm | NO | E2E-X16MB1DL18 2M | E2E-X16MC1L18 2M | ||
| NC | E2E-X16MB2L18 2M | E2E-X16MC2L18 2M | |||
| NO+NC | E2E-X16MB3DL18 2M | E2E-X16MC3L18 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
55mm ＊3 |
NO | E2E-X16MB1D18-M1TJ 0.3M | E2E-X16MC118-M1TJ 0.3M | |
| NC | E2E-X16MB218-M1TJ 0.3M | E2E-X16MC218-M1TJ 0.3M | |||
| NO+NC | E2E-X16MB3D18-M1TJ 0.3M | E2E-X16MC318-M1TJ 0.3 | |||
| 77mm | NO | E2E-X16MB1DL18-M1TJ 0.3M | E2E-X16MC1L18-M1TJ 0.3M | ||
| NC | E2E-X16MB2L18-M1TJ 0.3M | E2E-X16MC2L18-M1TJ 0.3M | |||
| NO+NC | E2E-X16MB3DL18-M1TJ 0.3M | E2E-X16MC3L18-M1TJ 0.3M | |||
| M12接頭 | 53mm | NO | E2E-X16MB1D18-M1 | E2E-X16MC118-M1 | |
| NC | E2E-X16MB218-M1 | E2E-X16MC218-M1 | |||
| NO+NC | E2E-X16MB3D18-M1 | E2E-X16MC318-M1 | |||
| 75mm | NO | E2E-X16MB1DL18-M1 | E2E-X16MC1L18-M1 | ||
| NC | E2E-X16MB2L18-M1 | E2E-X16MC2L18-M1 | |||
| NO+NC | E2E-X16MB3DL18-M1 | E2E-X16MC3L18-M1 | |||
| M30 (30mm) |
出線(2m) ＊1 |
82mm ＊2 |
NO | E2E-X30MB1DL30 2M | E2E-X30MC1L30 2M |
| NC | E2E-X30MB2L30 2M | E2E-X30MC2L30 2M | |||
| NO+NC | E2E-X30MB3DL30 2M | E2E-X30MC3L30 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
82mm ＊3 |
NO | E2E-X30MB1DL30-M1TJ 0.3M | E2E-X30MC1L30-M1TJ 0.3M | |
| NC | E2E-X30MB2L30-M1TJ 0.3M | E2E-X30MC2L30-M1TJ 0.3M | |||
| NO+NC | E2E-X30MB3DL30-M1TJ 0.3M | E2E-X30MC3L30-M1TJ 0.3M | |||
| M12接頭 | 80mm | NO | E2E-X30MB1DL30-M1 | E2E-X30MC1L30-M1 | |
| NC | E2E-X30MB2L30-M1 | E2E-X30MC2L30-M1 | |||
| NO+NC | E2E-X30MB3DL30-M1 | E2E-X30MC3L30-M1 | |||
＊1. 提供纜線長度5m的類型。型號末尾為5M (例：E2E-X8MB1D12 5M)。
＊2. 另有耐繞曲導線 (Robot Cord) 2m與5m的類型。型號中會加上-R (例：E2E-X8MB1D12-R 2M/E2E-X8MB1D12-R 5M)。
＊3. 另有耐繞曲導線 (Robot Cord)的M12 Smartclick接頭中繼型。型號中會加上R (例：E2E-X8MB1D12-M1TJR 0.3M)。
注1. 灰色標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3)，型號為E2E-X□□□T□ (例：E2E-X8MB1T12 2M)。動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商
E2E NEXT系列 (短距離型)
直流3線式
隔離型
| 尺寸 (檢測距離) |
連接方式 | 本體 尺寸 |
動作 模式 |
型號 | |
|---|---|---|---|---|---|
| PNP輸出 | NPN輸出 | ||||
| M8 (1.5mm) |
出線(2m) ＊1 |
38mm ＊2 |
NO | E2E-X1R5B1D8 2M | E2E-X1R5C18 2M |
| NC | E2E-X1R5B28 2M | E2E-X1R5C28 2M | |||
| 48mm | NO | E2E-X1R5B1DL8 2M | E2E-X1R5C1L8 2M | ||
| NC | E2E-X1R5B2L8 2M | E2E-X1R5C2L8 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
38mm ＊3 |
NO | E2E-X1R5B1D8-M1TJ 0.3M | E2E-X1R5C18-M1TJ 0.3M | |
| NC | E2E-X1R5B28-M1TJ 0.3M | E2E-X1R5C28-M1TJ 0.3M | |||
| 48mm | NO | E2E-X1R5B1DL8-M1TJ 0.3M | E2E-X1R5C1L8-M1TJ 0.3M | ||
| NC | E2E-X1R5B2L8-M1TJ 0.3M | E2E-X1R5C2L8-M1TJ 0.3M | |||
| M12接頭 | 43mm | NO | E2E-X1R5B1D8-M1 | E2E-X1R5C18-M1 | |
| NC | E2E-X1R5B28-M1 | E2E-X1R5C28-M1 | |||
| 53mm | NO | E2E-X1R5B1DL8-M1 | E2E-X1R5C1L8-M1 | ||
| NC | E2E-X1R5B2L8-M1 | E2E-X1R5C2L8-M1 | |||
| NO+NC | E2E-X1R5B3DL8-M1 | E2E-X1R5C3L8-M1 | |||
| M8(4針)接頭 | 39mm | NO | E2E-X1R5B1D8-M3 | E2E-X1R5C18-M3 | |
| NC | E2E-X1R5B28-M3 | E2E-X1R5C28-M3 | |||
| 49mm | NO | E2E-X1R5B1DL8-M3 | E2E-X1R5C1L8-M3 | ||
| NC | E2E-X1R5B2L8-M3 | E2E-X1R5C2L8-M3 | |||
| M8(3針)接頭 | 39mm | NO | E2E-X1R5B1D8-M5 | E2E-X1R5C18-M5 | |
| NC | E2E-X1R5B28-M5 | E2E-X1R5C28-M5 | |||
| 49mm | NO | E2E-X1R5B1DL8-M5 | E2E-X1R5C1L8-M5 | ||
| NC | E2E-X1R5B2L8-M5 | E2E-X1R5C2L8-M5 | |||
| M12 (2mm) |
出線(2m) ＊1 |
47mm ＊2 |
NO | E2E-X2B1D12 2M | E2E-X2C112 2M |
| NC | E2E-X2B212 2M | E2E-X2C212 2M | |||
| NO+NC | E2E-X2B3D12 2M | E2E-X2C312 2M | |||
| 69mm | NO | E2E-X2B1DL12 2M | E2E-X2C1L12 2M | ||
| NC | E2E-X2B2L12 2M | E2E-X2C2L12 2M | |||
| NO+NC | E2E-X2B3DL12 2M | E2E-X2C3L12 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
47mm ＊3 |
NO | E2E-X2B1D12-M1TJ 0.3M | E2E-X2C112-M1TJ 0.3M | |
| NC | E2E-X2B212-M1TJ 0.3M | E2E-X2C212-M1TJ 0.3M | |||
| NO+NC | E2E-X2B3D12-M1TJ 0.3M | E2E-X2C312-M1TJ 0.3M | |||
| 69mm | NO | E2E-X2B1DL12-M1TJ 0.3 | E2E-X2C1L12-M1TJ 0.3M | ||
| NC | E2E-X2B2L12-M1TJ 0.3M | E2E-X2C2L12-M1TJ 0.3M | |||
| NO+NC | E2E-X2B3DL12-M1TJ 0.3M | E2E-X2C3L12-M1TJ 0.3M | |||
| M12接頭 | 48mm | NO | E2E-X2B1D12-M1 | E2E-X2C112-M1 | |
| NC | E2E-X2B212-M1 | E2E-X2C212-M1 | |||
| NO+NC | E2E-X2B3D12-M1 | E2E-X2C312-M1 | |||
| 70mm | NO | E2E-X2B1DL12-M1 | E2E-X2C1L12-M1 | ||
| NC | E2E-X2B2L12-M1 | E2E-X2C2L12-M1 | |||
| NO+NC | E2E-X2B3DL12-M1 | E2E-X2C3L12-M1 | |||
| M18 (5mm) |
出線(2m) ＊1 |
55mm ＊2 |
NO | E2E-X5B1D18 2M | E2E-X5C118 2M |
| NC | E2E-X5B218 2 | E2E-X5C218 2M | |||
| NO+NC | E2E-X5B3D18 2M | E2E-X5C318 2M | |||
| 77mm | NO | E2E-X5B1DL18 2M | E2E-X5C1L18 2M | ||
| NC | E2E-X5B2L18 2M | E2E-X5C2L18 2M | |||
| NO+NC | E2E-X5B3DL18 2M | E2E-X5C3L18 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
55mm ＊3 |
NO | E2E-X5B1D18-M1TJ 0.3M | E2E-X5C118-M1TJ 0.3M | |
| NC | E2E-X5B218-M1TJ 0.3M | E2E-X5C218-M1TJ 0.3M | |||
| NO+NC | E2E-X5B3D18-M1TJ 0.3M | E2E-X5C318-M1TJ 0.3M | |||
| 77mm | NO | E2E-X5B1DL18-M1TJ 0.3M | E2E-X5C1L18-M1TJ 0.3M | ||
| NC | E2E-X5B2L18-M1TJ 0.3M | E2E-X5C2L18-M1TJ 0.3M | |||
| NO+NC | E2E-X5B3DL18-M1TJ 0.3M | E2E-X5C3L18-M1TJ 0.3M | |||
| M12接頭 | 53mm | NO | E2E-X5B1D18-M1 | E2E-X5C118-M1 | |
| NC | E2E-X5B218-M1 | E2E-X5C218-M1 | |||
| NO+NC | E2E-X5B3D18-M1 | E2E-X5C318-M1 | |||
| 75mm | NO | E2E-X5B1DL18-M1 | E2E-X5C1L18-M1 | ||
| NC | E2E-X5B2L18-M1 | E2E-X5C2L18-M1 | |||
| NO+NC | E2E-X5B3DL18-M1 | E2E-X5C3L18-M1 | |||
| M30 (10mm) |
出線(2m) ＊1 |
60mm ＊2 |
NO | E2E-X10B1D30 2M | E2E-X10C130 2M |
| NC | E2E-X10B230 2M | E2E-X10C230 2M | |||
| NO+NC | E2E-X10B3D30 2M | E2E-X10C330 | |||
| 82mm ＊2 |
NO | E2E-X10B1DL30 2M | E2E-X10C1L30 2M | ||
| NC | E2E-X10B2L30 2M | E2E-X10C2L30 2M | |||
| NO+NC | E2E-X10B3DL30 2M | E2E-X10C3L30 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
60mm ＊3 |
NO | E2E-X10B1D30-M1TJ 0.3M | E2E-X10C130-M1TJ 0.3M | |
| NC | E2E-X10B230-M1TJ 0.3M | E2E-X10C230-M1TJ 0.3M | |||
| NO+NC | E2E-X10B3D30-M1TJ 0.3M | E2E-X10C330-M1TJ 0.3M | |||
| 82mm ＊3 |
NO | E2E-X10B1DL30-M1TJ 0.3M | E2E-X10C1L30-M1TJ 0.3M | ||
| NC | E2E-X10B2L30-M1TJ 0.3M | E2E-X10C2L30-M1TJ 0.3M | |||
| NO+NC | E2E-X10B3DL30-M1TJ 0.3M | E2E-X10C3L30-M1TJ 0.3M | |||
| M12接頭 | 58mm | NO | E2E-X10B1D30-M1 | E2E-X10C130-M1 | |
| NC | E2E-X10B230-M1 | E2E-X10C230-M1 | |||
| NO+NC | E2E-X10B3D30-M1 | E2E-X10C330-M1 | |||
| 80mm | NO | E2E-X10B1DL30-M1 | E2E-X10C1L30-M1 | ||
| NC | E2E-X10B2L30-M1 | E2E-X10C2L30-M1 | |||
| NO+NC | E2E-X10B3DL30-M1 | E2E-X10C3L30-M1 | |||
＊1. 提供纜線長度5m的類型。型號末尾為5M (例：E2E-X2B1D12 5M)。
＊2. 另有耐繞曲導線 (Robot Cord) 2m與5m的類型。型號中會加上-R (例：E2E-X2B1D12-R 2M/E2E-X2B1D12-R 5M)。
＊3. 另有耐繞曲導線 (Robot Cord)的M12 Smartclick接頭中繼型。型號中會加上R (例：E2E-X2B1D12-M1TJR 0.3M)。
注1. 標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3)，型號為E2E-X□□□T□ (例：E2E-X2B1T12 2M)。 動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。 交期請洽詢各經銷商。
直流3線式
非隔離型
| 尺寸 (檢測距離) |
連接方式 | 本體 尺寸 |
動作 模式 |
型號 | |
|---|---|---|---|---|---|
| PNP輸出 | NPN輸出 | ||||
| M8 (2mm) |
出線(2m) ＊1 |
38mm ＊2 |
NO | E2E-X2MB1D8 2M | E2E-X2MC18 2M |
| NC | E2E-X2MB28 2M | E2E-X2MC28 2M | |||
| 48mm | NO | E2E-X2MB1DL8 2M | E2E-X2MC1L8 2M | ||
| NC | E2E-X2MB2L8 2M | E2E-X2MC2L8 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
38mm ＊3 |
NO | E2E-X2MB1D8-M1TJ 0.3M | E2E-X2MC18-M1TJ 0.3M | |
| NC | E2E-X2MB28-M1TJ 0.3M | E2E-X2MC28-M1TJ 0.3M | |||
| 48mm | NO | E2E-X2MB1DL8-M1TJ 0.3M | E2E-X2MC1L8-M1TJ 0.3M | ||
| NC | E2E-X2MB2L8-M1TJ 0.3M | E2E-X2MC2L8-M1TJ 0.3M | |||
| M12接頭 | 43mm | NO | E2E-X2MB1D8-M1 | E2E-X2MC18-M1 | |
| NC | E2E-X2MB28-M1 | E2E-X2MC28-M1 | |||
| 53mm | NO | E2E-X2MB1DL8-M1 | E2E-X2MC1L8-M1 | ||
| NC | E2E-X2MB2L8-M1 | E2E-X2MC2L8-M1 | |||
| NO+NC | E2E-X2MB3DL8-M1 | E2E-X2MC3L8-M1 | |||
| M8(4針)接頭 | 39mm | NO | E2E-X2MB1D8-M3 | E2E-X2MC18-M3 | |
| NC | E2E-X2MB28-M3 | E2E-X2MC28-M3 | |||
| 49mm | NO | E2E-X2MB1DL8-M3 | E2E-X2MC1L8-M3 | ||
| NC | E2E-X2MB2L8-M3 | E2E-X2MC2L8-M3 | |||
| M8(3針)接頭 | 39mm | NO | E2E-X2MB1D8-M5 | E2E-X2MC18-M5 | |
| NC | E2E-X2MB28-M5 | E2E-X2MC28-M5 | |||
| 49mm | NO | E2E-X2MB1DL8-M5 | E2E-X2MC1L8-M5 | ||
| NC | E2E-X2MB2L8-M5 | E2E-X2MC2L8-M5 | |||
| M12 （5mm） |
出線(2m) ＊1 |
47mm ＊2 |
NO | E2E-X5MB1D12 2M | E2E-X5MC112 2M |
| NC | E2E-X5MB212 2M | E2E-X5MC212 2M | |||
| NO+NC | E2E-X5MB3D12 2M | E2E-X5MC312 2M | |||
| 69mm | NO | E2E-X5MB1DL12 2M | E2E-X5MC1L12 2M | ||
| NC | E2E-X5MB2L12 2M | E2E-X5MC2L12 2M | |||
| NO+NC | E2E-X5MB3DL12 2M | E2E-X5MC3L12 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
47mm ＊3 |
NO | E2E-X5MB1D12-M1TJ 0.3M | E2E-X5MC112-M1TJ 0.3M | |
| NC | E2E-X5MB212-M1TJ 0.3M | E2E-X5MC212-M1TJ 0.3M | |||
| NO+NC | E2E-X5MB3D12-M1TJ 0.3M | E2E-X5MC312-M1TJ 0.3M | |||
| 69mm | NO | E2E-X5MB1DL12-M1TJ 0.3M | E2E-X5MC1L12-M1TJ 0.3M | ||
| NC | E2E-X5MB2L12-M1TJ 0.3M | E2E-X5MC2L12-M1TJ 0.3M | |||
| NO+NC | E2E-X5MB3DL12-M1TJ 0.3M | E2E-X5MC3L12-M1TJ 0.3M | |||
| M12接頭 | 48mm | NO | E2E-X5MB1D12-M1 | E2E-X5MC112-M1 | |
| NC | E2E-X5MB212-M1 | E2E-X5MC212-M1 | |||
| NO+NC | E2E-X5MB3D12-M1 | E2E-X5MC312-M1 | |||
| 70mm | NO | E2E-X5MB1DL12-M1 | E2E-X5MC1L12-M1 | ||
| NC | E2E-X5MB2L12-M1 | E2E-X5MC2L12-M1 | |||
| NO+NC | E2E-X5MB3DL12-M1 | E2E-X5MC3L12-M1 | |||
| M18 (10mm) |
出線(2m) ＊1 |
55mm ＊2 |
NO | E2E-X10MB1D18 2M | E2E-X10MC118 2M |
| NC | E2E-X10MB218 2M | E2E-X10MC218 2M | |||
| NO+NC | E2E-X10MB3D18 2M | E2E-X10MC318 2M | |||
| 77mm | NO | E2E-X10MB1DL18 2M | E2E-X10MC1L18 2M | ||
| NC | E2E-X10MB2L18 2M | E2E-X10MC2L18 2M | |||
| NO+NC | E2E-X10MB3DL18 2M | E2E-X10MC3L18 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
55mm ＊3 |
NO | E2E-X10MB1D18-M1TJ 0.3M | E2E-X10MC118-M1TJ 0.3M | |
| NC | E2E-X10MB218-M1TJ 0.3M | E2E-X10MC218-M1TJ 0.3M | |||
| NO+NC | E2E-X10MB3D18-M1TJ 0.3M | E2E-X10MC318-M1TJ 0.3M | |||
| 77mm | NO | E2E-X10MB1DL18-M1TJ 0.3M | E2E-X10MC1L18-M1TJ 0.3M | ||
| NC | E2E-X10MB2L18-M1TJ 0.3M | E2E-X10MC2L18-M1TJ 0.3M | |||
| NO+NC | E2E-X10MB3DL18-M1TJ 0.3M | E2E-X10MC3L18-M1TJ 0.3M | |||
| M12接頭 | 53mm | NO | E2E-X10MB1D18-M1 | E2E-X10MC118-M1 | |
| NC | E2E-X10MB218-M1 | E2E-X10MC218-M1 | |||
| NO+NC | E2E-X10MB3D18-M1 | E2E-X10MC318-M1 | |||
| 75mm | NO | E2E-X10MB1DL18-M1 | E2E-X10MC1L18-M1 | ||
| NC | E2E-X10MB2L18-M1 | E2E-X10MC2L18-M1 | |||
| NO+NC | E2E-X10MB3DL18-M1 | E2E-X10MC3L18-M1 | |||
| M30 (18mm) |
出線(2m) ＊1 |
60mm ＊2 |
NO | E2E-X18MB1D30 2M | E2E-X18MC130 2M |
| NC | E2E-X18MB230 2M | E2E-X18MC230 2M | |||
| NO+NC | E2E-X18MB3D30 2M | E2E-X18MC330 2M | |||
| 82mm | NO | E2E-X18MB1DL30 2M | E2E-X18MC1L30 2M | ||
| NC | E2E-X18MB2L30 2M | E2E-X18MC2L30 2M | |||
| NO+NC | E2E-X18MB3DL30 2M | E2E-X18MC3L30 2M | |||
| M12 Smartclick 接頭中繼(0.3m) |
60mm ＊3 |
NO | E2E-X18MB1D30-M1TJ 0.3M | E2E-X18MC130-M1TJ 0.3M | |
| NC | E2E-X18MB230-M1TJ 0.3M | E2E-X18MC230-M1TJ 0.3M | |||
| NO+NC | E2E-X18MB3D30-M1TJ 0.3M | E2E-X18MC330-M1TJ 0.3M | |||
| 82mm | NO | E2E-X18MB1DL30-M1TJ 0.3M | E2E-X18MC1L30-M1TJ 0.3M | ||
| NC | E2E-X18MB2L30-M1TJ 0.3M | E2E-X18MC2L30-M1TJ 0.3M | |||
| NO+NC | E2E-X18MB3DL30-M1TJ 0.3M | E2E-X18MC3L30-M1TJ 0.3M | |||
| M12接頭 | 58mm | NO | E2E-X18MB1D30-M1 | E2E-X18MC130-M1 | |
| NC | E2E-X18MB230-M1 | E2E-X18MC230-M1 | |||
| NO+NC | E2E-X18MB3D30-M1 | E2E-X18MC330-M1 | |||
| 80mm | NO | E2E-X18MB1DL30-M1 | E2E-X18MC1L30-M1 | ||
| NC | E2E-X18MB2L30-M1 | E2E-X18MC2L30-M1 | |||
| NO+NC | E2E-X18MB3DL30-M1 | E2E-X18MC3L30-M1 | |||
＊1. 提供纜線長度5m的類型。型號尾為5M (例：E2E-X5MB1D12 5M)
＊2. 另有耐繞曲導線(Robot Cord) 2m與5m的類型型號中會加上-R (例：E2E-X5MB1D12-R 2M/E2E-X5MB1D12-R 5M)
＊3. 另有耐繞曲導線(Robot Cord)的M12 Smartclick接頭中繼型。型號中會加上R (例：E2E-X5MB1D12-M1TJR 2M)
注1. 標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3)，型號為E2E-X□□□T□ (例：E2E-X5MB1T12 2M)
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
＊2. 另有耐繞曲導線(Robot Cord) 2m與5m的類型型號中會加上-R (例：E2E-X5MB1D12-R 2M/E2E-X5MB1D12-R 5M)
＊3. 另有耐繞曲導線(Robot Cord)的M12 Smartclick接頭中繼型。型號中會加上R (例：E2E-X5MB1D12-M1TJR 2M)
注1. 標記的機種是搭載IO-Link (COM2)。如果想要搭載IO-Link (COM3)，型號為E2E-X□□□T□ (例：E2E-X5MB1T12 2M)
動作模式NO可透過IO-Link通信變更為NC。
2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
交期請洽詢各經銷商。
配件(另售)
感測器I/O接頭
(必須使用接頭中繼型) 未附於感測器，請務必訂購。
圓型耐油接頭 XS5 NEXT系列
| 形狀 | 纜線規格 | 種類 | 纜線外徑 (mm) |
纜線 出線方向 |
纜線長度 (m) |
感測器I/O 接頭型號 | 適用近接感測器型號 |
|---|---|---|---|---|---|---|---|
|
M12
 |
耐油強化 PVC電纜 |
插座 單側接頭 |
φ6 | 直線 | 1 | XS5F-D421-C80-X | E2E-X[][][]-M1TJ(R) E2EQ-X[][][]-M1TJ E2E(Q)-X[][][]-M1 |
| 2 | XS5F-D421-D80-X | ||||||
| 3 | XS5F-D421-E80-X | ||||||
| 5 | XS5F-D421-G80-X | ||||||
| 10 | XS5F-D421-J80-X | ||||||
| 耐油強化 PVC耐繞曲電 纜 |
插座 單側接頭 |
φ6 | 直線 | 1 | XS5F-D421-C80-XR | ||
| 2 | XS5F-D421-D80-XR | ||||||
| 3 | XS5F-D421-E80-XR | ||||||
| 5 | XS5F-D421-G80-XR | ||||||
| 10 | XS5F-D421-J80-XR | ||||||
| 耐油強化 PVC電纜 |
雙側接頭 | φ6 | 直線 (插座)/ 直線 (插頭) |
1 | XS5W-D421-C81-X | ||
| 2 | XS5W-D421-D81-X | ||||||
| 3 | XS5W-D421-E81-X | ||||||
| 5 | XS5W-D421-G81-X | ||||||
| 10 | XS5W-D421-J81-X | ||||||
| 耐油強化 PVC耐繞曲電 纜 |
雙側接頭 | φ6 | 直線 (插座)/ 直線 (插頭) |
1 | XS5W-D421-C81-XR | ||
| 2 | XS5W-D421-D81-XR | ||||||
| 3 | XS5W-D421-E81-XR | ||||||
| 5 | XS5W-D421-G81-XR | ||||||
| 10 | XS5W-D421-J81-XR |
注. 有關接頭的詳情，請參閱XS5 NEXT系列→87頁
圓型防水接頭 XS5系列
| 形狀 | 纜線規格 | 種類 | 纜線外徑 (mm) |
纜線 出線方向 |
纜線長度 (m) |
感測器I/O 接頭型號 | 適用近接感測器型號 |
|---|---|---|---|---|---|---|---|
| M12 Smartclick 接頭 直線型  L形類型  |
PVC耐繞曲電 纜 |
插座 單側接頭 |
φ6 | 直線 | 1 | XS5F-D421-C80-F | E2E-X[][][]-M1TJ(R) E2EQ-X[][][]-M1TJ E2E(Q)-X[][][]-M1 |
| 2 | XS5F-D421-D80-F | ||||||
| 3 | XS5F-D421-E80-F | ||||||
| 5 | XS5F-D421-G80-F | ||||||
| 10 | XS5F-D421-J80-F | ||||||
| L形 | 1 | XS5F-D422-C80-F | |||||
| 2 | XS5F-D422-D80-F | ||||||
| 3 | XS5F-D422-E80-F | ||||||
| 5 | XS5F-D422-G80-F | ||||||
| 10 | XS5F-D422-J80-F | ||||||
| 雙側接頭 | φ6 | 直線 (插座)/ 直線 (插頭) |
1 | XS5W-D421-C81-F | |||
| 2 | XS5W-D421-D81-F | ||||||
| 3 | XS5W-D421-E81-F | ||||||
| 5 | XS5W-D421-G81-F | ||||||
| 10 | XS5W-D421-J81-F | ||||||
| L形 (插座)/ L形 (插頭) |
2 | XS5W-D422-D81-F | |||||
| 5 | XS5W-D422-G81-F | ||||||
| 直線 (插座)/ L形 (插頭) |
2 | XS5W-D423-D81-F | |||||
| 5 | XS5W-D423-G81-F | ||||||
| L形 (插座)/ 直線 (插頭) |
2 | XS5W-D424-D81-F | |||||
| 5 | XS5W-D424-G81-F |
注. 有關接頭的詳情，請參閱XS5系列→94頁
圓型防水接頭 XS3W-M8/XS3F-M8系列
| 形狀 | 纜線 規格 |
種類 | 纜線外徑 (mm) |
纜線 芯線數 (Poles) |
纜線 出線方向 |
纜線長度 (m) |
感測器I/O 接頭型號 | 適用近接感測器型號 |
|---|---|---|---|---|---|---|---|---|
| M8接頭 直線型  L形類型  |
PVC電 纜 |
插座 單側接頭 |
φ５ | 3 | 直線 | 2 | XS3F-M8PVC3S2M | E2E-X[][][]-M5 |
| 5 | XS3F-M8PVC3S5M | |||||||
| 10 | XS3F-M8PVC3S10M | |||||||
| L形 | 2 | XS3F-M8PVC3A2M | ||||||
| 5 | XS3F-M8PVC3A5M | |||||||
| 10 | XS3F-M8PVC3A10M | |||||||
| 4 | 直線 | 2 | XS3F-M8PVC4S2M | E2E-X[][][]-M3 | ||||
| 5 | XS3F-M8PVC4S5M | |||||||
| 10 | XS3F-M8PVC4S10M | |||||||
| L形 | 2 | XS3F-M8PVC4A2M | ||||||
| 5 | XS3F-M8PVC4A5M | |||||||
| 10 | XS3F-M8PVC4A10M | |||||||
| 插座 雙側接頭 |
3 | 直線 (插頭)/ 直線 (插座) |
2 | XS3W-M8PVC3SS2M | E2E-X[][][]-M5 | |||
| 5 | XS3W-M8PVC3SS5M | |||||||
| 10 | XS3W-M8PVC3SS10M | |||||||
| 直線 (插頭)/ L形 (插座) |
2 | XS3W-M8PVC3SA2M | ||||||
| 5 | XS3W-M8PVC3SA5M | |||||||
| 10 | XS3W-M8PVC3SA10M | |||||||
| 4 | 直線 (插頭)/ 直線 (插座) |
2 | XS3W-M8PVC4SS2M | E2E-X[][][]-M3 | ||||
| 5 | XS3W-M8PVC4SS5M | |||||||
| 10 | XS3W-M8PVC4SS10M | |||||||
| 直線 (插頭)/ L形 (插座) |
2 | XS3W-M8PVC4SA2M | ||||||
| 5 | XS3W-M8PVC4SA5M | |||||||
| 10 | XS3W-M8PVC4SA10M |
注. 有關接頭的詳情，請參閱XS3W-M8/XS3F-M8系列→102頁
感測器I/O接頭 嵌合組合的耐油性能
| E2E NEXT系列 | 適用接頭型號 | |||
|---|---|---|---|---|
| 連接方式 | 型號 | XS5 NEXT系列 | XS5系列 | XS3W-M8/XS3F-M8系列 |
| 接頭中繼型 | E2E-X[][]-M1TJ(R) | 耐油實力值2年＊ | 防水 (IP67) | --- |
| M12 接頭型 | E2E-X[][]-M1 | 防水 (IP67) | 防水 (IP67) | --- |
| M8 (4-pin) 接頭型 |
E2E-X[][]-M3 | --- | --- | 防水 (IP67) |
| M8 (3-pin) 接頭型 |
E2E-X[][]-M5 | --- | --- | 防水 (IP67) |
＊使用油種：JIS K 2241：2000規定的切削油類
耐油實力值2年代表商品設計及耐油性能評價結果的中位數(＝Typ值)
出貨的產品實力值以2年為中心存在誤差

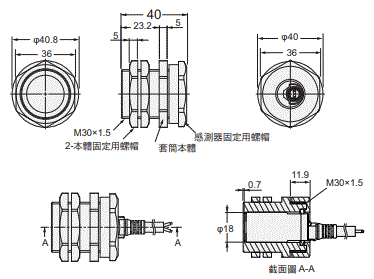

e-治具 (安裝套筒)
並未隨附於感測器，請依據需求另行訂
E2E NEXT 系列的本體尺寸僅適用標準型
| 形狀 | 型號 | 適用感測器 |
|---|---|---|
 |

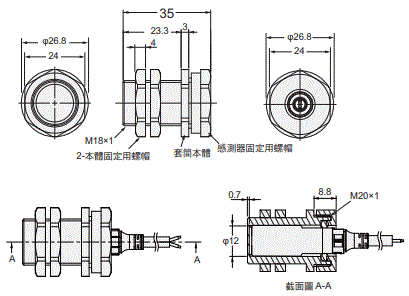

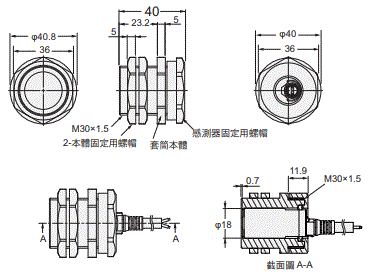

Y92E-J8S12 | E2E NEXT M8 系列 M8隔離型 |
| Y92E-J12S18 | E2E NEXT M12 系列 M12隔離型 | |
| Y92E-J18S30 | E2E NEXT M18 系列 M18隔離型 |
注. E2E NEXT系列的本體尺寸不適用於長型與E2EQ NEXT系列(防濺鍍產品)
直流2線式
E2E NEXT 系列型號基準
本體

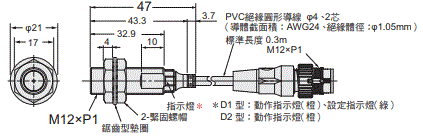

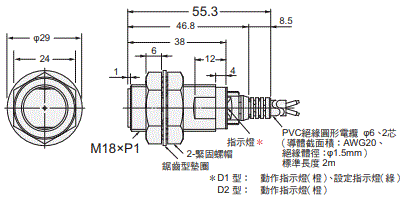

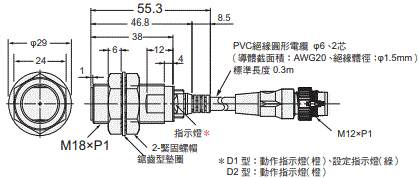

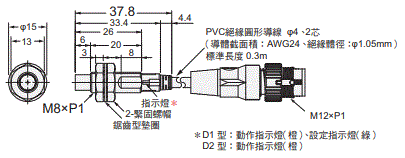

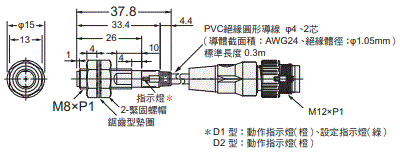

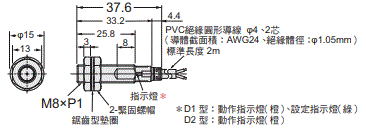

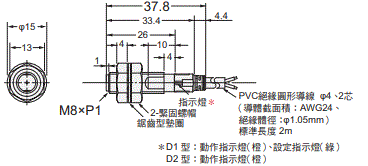

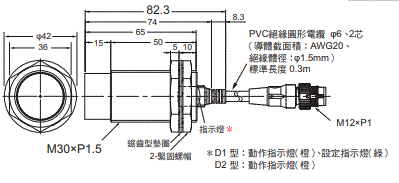

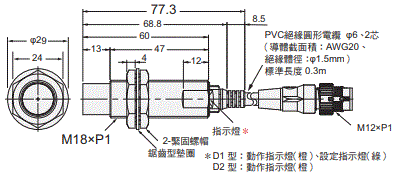

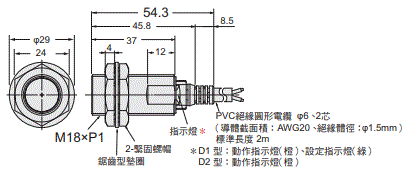

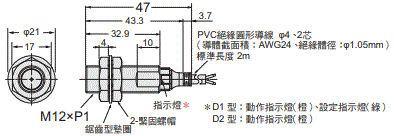

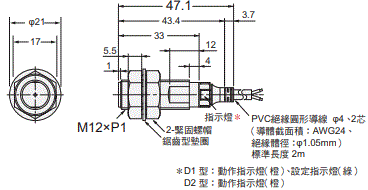

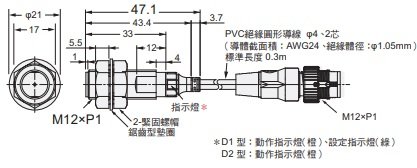

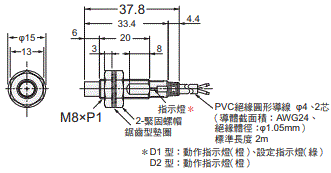

E2E NEXT 系列（長距離型）
直流2線式
隔離型＊1
| 尺寸 （檢測距離） |
連接方式 | 極性 | 型號 | |
|---|---|---|---|---|
| 動作模式：NO | 動作模式：NC | |||
| M8 (3 mm) |
出線（2m） ＊2 ＊3 |

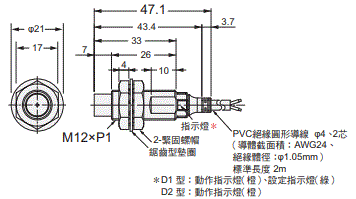

有 | E2E-X3D18 2M | E2E-X3D28 2M |
| 無 | E2E-X3D18-T 2M | E2E-X3D28-T 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊4 |
有 | E2E-X3D18-M1TGJ 0.3M | E2E-X3D28-M1TGJ 0.3M | |
| 無 | E2E-X3D18-M1TGJ-T 0.3M | E2E-X3D28-M1TGJ-T 0.3M | ||
| M12 (7 mm) |
出線（2m） ＊2 ＊3 |

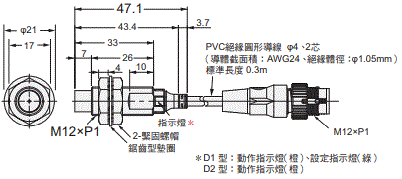

有 | E2E-X7D112 2M | E2E-X7D212 2M |
| 無 | E2E-X7D112-T 2M | E2E-X7D212-T 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊4 |
有 | E2E-X7D112-M1TGJ 0.3M | E2E-X7D212-M1TGJ 0.3M | |
| 無 | E2E-X7D112-M1TGJ-T 0.3M | E2E-X7D212-M1TGJ-T 0.3M | ||
| M18 (11 mm) |
出線（2m） ＊2 ＊3 |

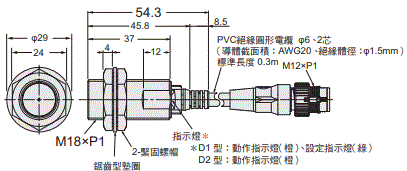

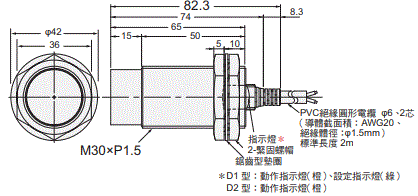

有 | E2E-X11D118 2M | E2E-X11D218 2M |
| 無 | E2E-X11D118-T 2M | E2E-X11D218-T 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊4 |
有 | E2E-X11D118-M1TGJ 0.3M | E2E-X11D218-M1TGJ 0.3M | |
| 無 | E2E-X11D118-M1TGJ-T 0.3M | E2E-X11D218-M1TGJ-T 0.3M | ||
| M30 (20 mm) |
出線（2m） ＊2 ＊3 |
有 | E2E-X20D130 2M | E2E-X20D230 2M |
| 無 | E2E-X20D130-T 2M | E2E-X20D230-T 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊4 |
有 | E2E-X20D130-M1TGJ 0.3M | E2E-X20D230-M1TGJ 0.3M | |
| 無 | E2E-X20D130-M1TGJ-T 0.3M | E2E-X20D230-M1TGJ-T 0.3M | ||
非隔離型
| 尺寸 （檢測距離） |
連接方式 | 極性 | 型號 | |
|---|---|---|---|---|
| 動作模式：NO | 動作模式：NC | |||
| M8 (6 mm) |
出線（2m） ＊2 ＊3 |
有 | E2E-X6MD18 2M | E2E-X6MD28 2M |
| 無 | E2E-X6MD18-T 2M | E2E-X6MD28-T 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊4 |
有 | E2E-X6MD18-M1TGJ 0.3M | E2E-X6MD28-M1TGJ 0.3M | |
| 無 | E2E-X6MD18-M1TGJ-T 0.3M | E2E-X6MD28-M1TGJ-T 0.3M | ||
| M12 (10 mm) |
出線（2m） ＊2 ＊3 |
有 | E2E-X10MD112 2M | E2E-X10MD212 2M |
| 無 | E2E-X10MD112-T 2M | E2E-X10MD212-T 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊4 |
有 | E2E-X10MD112-M1TGJ 0.3M | E2E-X10MD212-M1TGJ 0.3M | |
| 無 | E2E-X10MD112-M1TGJ-T 0.3M | E2E-X10MD212-M1TGJ-T 0.3M | ||
| M18 (20 mm) |
出線（2m） ＊2 ＊3 |
有 | E2E-X20MD1L18 2M | E2E-X20MD2L18 2M |
| 無 | E2E-X20MD1L18-T 2M | E2E-X20MD2L18-T 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊4 |
有 | E2E-X20MD1L18-M1TGJ 0.3M | E2E-X20MD2L18-M1TGJ 0.3M | |
| 無 | E2E-X20MD1L18-M1TGJ-T 0.3M | E2E-X20MD2L18-M1TGJ-T 0.3M | ||
| M30 (40 mm) |
出線（2m） ＊2 ＊3 |
有 | E2E-X40MD1L30 2M | E2E-X40MD2L30 2M |
| 無 | E2E-X40MD1L30-T 2M | E2E-X40MD2L30-T 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊4 |
有 | E2E-X40MD1L30-M1TGJ 0.3M | E2E-X40MD2L30-M1TGJ 0.3M | |
| 無 | E2E-X40MD1L30-M1TGJ-T 0.3M | E2E-X40MD2L30-M1TGJ-T 0.3M | ||
＊1. 若要嵌入金屬中使用時，請參閱「周圍金屬影響」→29 頁。
＊2. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X3D18 5M）。
＊3. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X3D18-R 2M/E2E-X3D18-R 5M）。
＊4. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。
型號中會加上R （例：E2E-X3D18-M1TGJR 0.3M/E2E-X3D18-M1TGJR-T 0.3M）。
注. ＊交期請洽詢各經銷商。
＊2. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X3D18 5M）。
＊3. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X3D18-R 2M/E2E-X3D18-R 5M）。
＊4. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。
型號中會加上R （例：E2E-X3D18-M1TGJR 0.3M/E2E-X3D18-M1TGJR-T 0.3M）。
注. ＊交期請洽詢各經銷商。
E2E NEXT 系列（短距離型）
直流2線式
隔離型
| 尺寸 （檢測距離） |
連接方式 | 極性 | 型號 | |
|---|---|---|---|---|
| 動作模式：NO | 動作模式：NC | |||
| M8 (1.5 mm) |
出線（2m） ＊1 ＊2 |
有 | E2E-X1R5D1-N 2M | E2E-X1R5D2-N 2M |
| 無 | E2E-X1R5D1-T-N 2M | E2E-X1R5D2-T-N 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊3 |
有 | E2E-X1R5D1-M1TGJ 0.3M | E2E-X1R5D2-M1TGJ 0.3M | |
| 無 | E2E-X1R5D1-M1TGJ-T 0.3M | E2E-X1R5D2-M1TGJ-T 0.3M | ||
| M12 (2.5 mm) |
出線（2m） ＊1 ＊2 |
有 | E2E-X2R5D1-N 2M | E2E-X2R5D2-N 2M |
| 無 | E2E-X2R5D1-T-N 2M | E2E-X2R5D2-T-N 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊3 |
有 | E2E-X2R5D1-M1TGJ 0.3M | E2E-X2R5D2-M1TGJ 0.3M | |
| 無 | E2E-X2R5D1-M1TGJ-T 0.3M | E2E-X2R5D2-M1TGJ-T 0.3M | ||
| M18 (5 mm) |
出線（2m） ＊1 ＊2 |
有 | E2E-X5D1-N 2M | E2E-X5D2-N 2M |
| 無 | E2E-X5D1-T-N 2M | E2E-X5D2-T-N 2M | ||
| M12 Smartclick 接頭中繼（0.3m）＊3 |
有 | E2E-X5D1-M1TGJ 0.3M | E2E-X5D2-M1TGJ 0.3M | |
| 無 | E2E-X5D1-M1TGJ-T 0.3M | E2E-X5D2-M1TGJ-T 0.3M | ||
＊1. 提供纜線長度5m的類型。型號末尾為5M （例：E2E-X1R5D1-N 5M）。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X1R5D1-R-N 2M/E2E-X1R5D1-R-N 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。
型號中會加上R （例：E2E-X1R5D1-M1TGJR 0.3M/E2E-X1R5D1-M1TGJR-T 0.3M）。
注. ＊交期請洽詢各經銷商。
＊2. 另有耐繞曲導線（Robot Cord） 2m與5m的類型。型號中會加上-R （例：E2E-X1R5D1-R-N 2M/E2E-X1R5D1-R-N 5M）。
＊3. 另有耐繞曲導線（Robot Cord）的M12 Smartclick接頭中繼型。
型號中會加上R （例：E2E-X1R5D1-M1TGJR 0.3M/E2E-X1R5D1-M1TGJR-T 0.3M）。
注. ＊交期請洽詢各經銷商。
配件（另售）
感測器I/O接頭
（必須使用接頭中繼型）未隨附於感測器，請務必訂購。
圓型耐油接頭 XS5 NEXT系列
| 形狀 | 纜線規格 | 種類 | 纜線外徑 （mm） |
纜線 出線方向 |
纜線長度 （m） |
感測器I/O 接頭型號 | 適用近接感測器型號 |
|---|---|---|---|---|---|---|---|
| M12 Smartclick 接頭 直線型  |
耐油強化 PVC電纜 |
插座 單側接頭 |
φ6 | 直線 | 1 | XS5F-D421-C80-X | E2E-X[]D[]- M1TGJ(R)(-T) E2EQ-X[]D[]- M1TGJ(-T) |
| 2 | XS5F-D421-D80-X | ||||||
| 3 | XS5F-D421-E80-X | ||||||
| 5 | XS5F-D421-G80-X | ||||||
| 10 | XS5F-D421-J80-X | ||||||
| 耐油強化 PVC耐繞曲電 纜 |
插座 單側接頭 |
φ6 | 直線 | 1 | XS5F-D421-C80-XR | ||
| 2 | XS5F-D421-D80-XR | ||||||
| 3 | XS5F-D421-E80-XR | ||||||
| 5 | XS5F-D421-G80-XR | ||||||
| 10 | XS5F-D421-J80-XR | ||||||
| 耐油強化 PVC電纜 |
雙側接頭 | φ6 | 直線（插座） / 直線（插頭） |
1 | XS5W-D421-C81-X | ||
| 2 | XS5W-D421-D81-X | ||||||
| 3 | XS5W-D421-E81-X | ||||||
| 5 | XS5W-D421-G81-X | ||||||
| 10 | XS5W-D421-J81-X | ||||||
| 耐油強化 PVC耐繞曲電 纜 |
雙側接頭 | φ6 | 直線（插座） / 直線（插頭） |
1 | XS5W-D421-C81-XR | ||
| 2 | XS5W-D421-D81-XR | ||||||
| 3 | XS5W-D421-E81-XR | ||||||
| 5 | XS5W-D421-G81-XR | ||||||
| 10 | XS5W-D421-J81-XR |
注. 有關接頭的詳情，請參閱XS5 NEXT系列→87頁。
圓型防水接頭 XS5系列
| 形狀 | 纜線規格 | 種類 | 纜線外徑 （mm） |
纜線 出線方向 |
纜線長度 （m） |
感測器I/O 接頭型號 | 適用近接感測器型號 |
|---|---|---|---|---|---|---|---|
| M12 Smartclick 接頭 直線型  L形類型  |
PVC耐繞曲電 纜 |
插座 單側接頭 |
φ6 | 直線 | 1 | XS5F-D421-C80-F | E2E-X[]D[]- M1TGJ(R)(-T) E2EQ-X[]D[]- M1TGJ(-T) |
| 2 | XS5F-D421-D80-F | ||||||
| 3 | XS5F-D421-E80-F | ||||||
| 5 | XS5F-D421-G80-F | ||||||
| 10 | XS5F-D421-J80-F | ||||||
| L形 | 1 | XS5F-D422-C80-F | |||||
| 2 | XS5F-D422-D80-F | ||||||
| 3 | XS5F-D422-E80-F | ||||||
| 5 | XS5F-D422-G80-F | ||||||
| 10 | XS5F-D422-J80-F | ||||||
| 雙側接頭 | φ6 | 直線（插座） / 直線（插頭） |
1 | XS5W-D421-C81-F | |||
| 2 | XS5W-D421-D81-F | ||||||
| 3 | XS5W-D421-E81-F | ||||||
| 5 | XS5W-D421-G81-F | ||||||
| 10 | XS5W-D421-J81-F | ||||||
| L形（插座） / L形（插頭） |
2 | XS5W-D422-D81-F | |||||
| 5 | XS5W-D422-G81-F | ||||||
| 直線（插座） / L形（插頭） |
2 | XS5W-D423-D81-F | |||||
| 5 | XS5W-D423-G81-F | ||||||
| L形（插座） / 直線（插頭） |
2 | XS5W-D424-D81-F | |||||
| 5 | XS5W-D424-G81-F |
注. 有關接頭的詳情，請參閱XS5系列→94頁。
感測器I/O接頭 嵌合組合的耐油性能
| E2E NEXT系列 接頭中繼型 |
適用接頭型號 | |
|---|---|---|
| XS5 NEXT系列 | XS5系列 | |
| E2E-X□D□-M1TGJ （R）（-T） | 耐油實力值2年＊ | 防水（IP67） |
＊使用油種：JIS K 2241：2000規定的切削油類
耐油實力值2年代表商品設計及耐油性能評價結果的中位數（＝Typ值）。
出貨的產品實力值以2年為中心存在誤差。
耐油實力值2年代表商品設計及耐油性能評價結果的中位數（＝Typ值）。
出貨的產品實力值以2年為中心存在誤差。

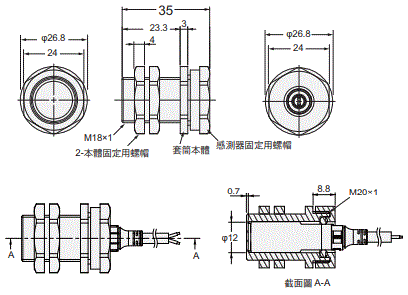

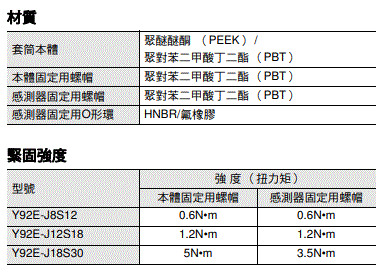

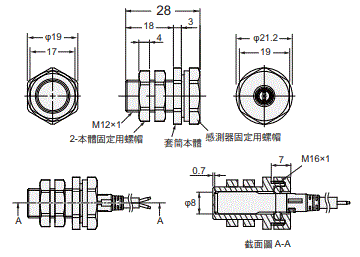

e-治具（安裝套筒）
並未隨附於感測器，請依據需求另行訂購。
| 形狀 | 型號 | 適用感測器 |
|---|---|---|
 |
Y92E-J8S12 | E2E NEXT系列 M8隔離型 |
| Y92E-J12S18 | E2E NEXT系列 M12隔離型 | |
| Y92E-J18S30 | E2E NEXT系列 M18隔離型 |

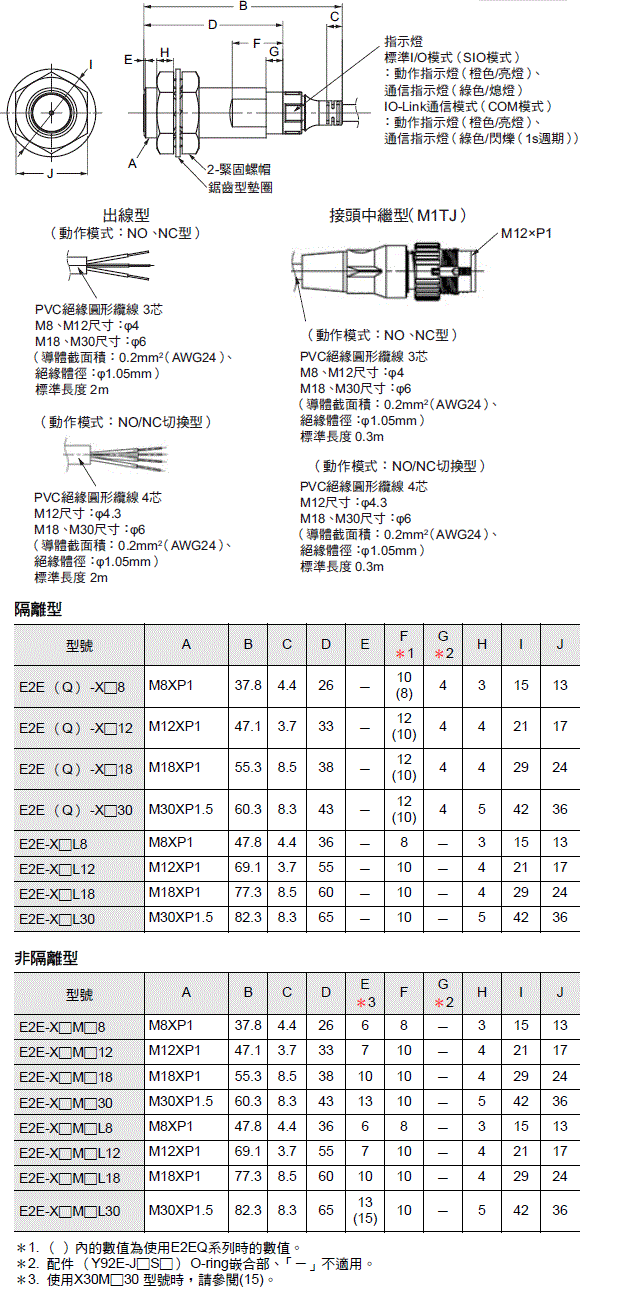

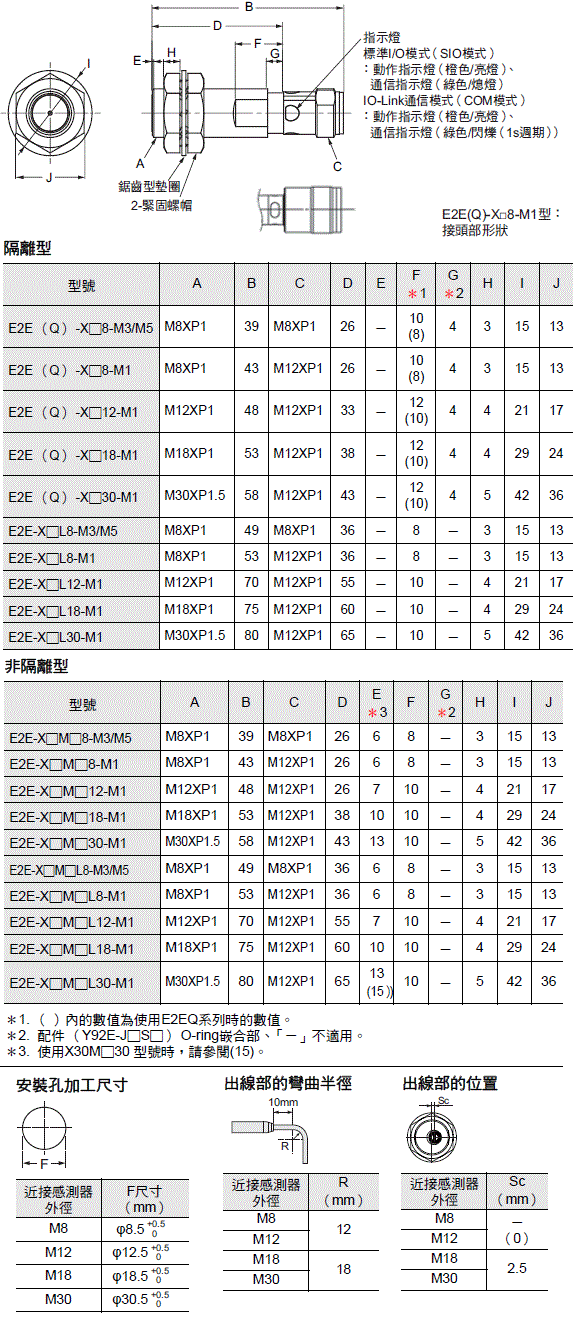

直流3線式 高級機型
E2E NEXT系列(超長距離/長距離型)
直流3線式
隔離型
| 類型 | 超長距離型 | ||||
|---|---|---|---|---|---|
| 尺寸 | M8 | M12 | M18 | M30 | |
| 型號 | E2E-X4[]8 | E2E-X9[]12 | E2E-X14[]18 | E2E-X23[]30 | |
| 檢測距離 | 4 mm±10% | 9 mm±10% | 14 mm±10% | 23 mm±10% | |
| 設定距離 | 0～3mm | 0～6.8 mm | 0～10.6 mm | 0～17.6 mm | |
| 應差 | 檢測距離的15%以下 | ||||
| 可檢測物體 | 磁性金屬 (非磁性金屬請參閱「特性資料」→68頁) | ||||
| 標準檢測物體 | 鐵 12 × 12 × 1 mm |
鐵 27 × 27 × 1 mm |
鐵 42 × 42 × 1 mm |
鐵 69 × 69 × 1 mm |
|
| 應答頻率 ＊1 | 700 Hz | 700 Hz | 350 Hz | 200 Hz | |
| 電源電壓 | DC10～30V 亦包含漣波(p-p) 10%，Class2 | ||||
| 消耗電流 | 1輸出類型：16mA以下 | ||||
| 輸出型態 | B[] 類型: PNP 開路集極, C[] 類型: NPN 開路集極 | ||||
| 動作模式 (檢測物體接近時) |
1輸出類型(B1、C1)：NO (常開) 1輸出類型(B2、C2)：NC (常閉) |
||||
| 控制輸出 | 控制輸出 | 1輸出類型：DC10～30V Class250mA以下 | |||
| 殘留電壓 | 1輸出類型：2V以下(負載電流50mA纜線長度2m時) | ||||
| 指示燈 ＊2 | 標準I/O模式(SIO模式)：動作指示燈(橙色/亮燈)、通信指示燈(綠色/熄燈) IO-Link通信模式(COM模式)：動作指示燈(橙色/亮燈)、通信指示燈(綠色/閃爍(1s週期)) |
||||
| 保護回路 |
電源逆接保護、突波吸收、負載短路保護、輸出逆接保護 |
||||
| 環境溫度範圍 | 動作時：－25～+60℃ 保存時：-25～+70℃ (不可結冰結露) |
動作時及保存時：－25～＋70℃(不可結冰結露) | |||
| 環境濕度範圍 | 動作時及保存時：各35～95%RH (不可結露) | ||||
| 溫度的影響 | 在－25～+60℃的溫度範圍內、 ＋23℃ 時，檢測距離的－15～+25%以內 |
在－25～＋70℃ 的溫度範圍內、＋23℃ 時，檢測 距離的±15%以內 |
|||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | ||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||||
| 振動 (耐久性) |
10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h |
||||
| 衝擊 (耐久性) |
500 m/s2 X、Y、Z各方 向10次 |
1,000 m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | 出線型、接頭中繼型：IEC60529規格 IP67、ISO 20653規格(原DIN規格40050 PART9) IP69K、JIS C 0920 附錄1 IP67G、歐姆龍耐油 元件評價基準＊3 合格(切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下) 接頭型：IEC60529規格 IP67、ISO 20653規格(原DIN規格40050 PART9) IP69K |
||||
| 連接方式 | 出線型 (標準纜線長度2m)、接頭中繼型(標準纜線長度0.3m)、 接頭型(M12接頭、M8 (4針)接頭、M8 (3針)接頭) |
||||
| 重量*4 (包裝狀 態) |
出線型 | 約 85 g | 約 95 g | 約 180 g | 約 260 g |
| M12 Smartclick 接頭 中繼型 |
約 55 g | 約 70 g | 約 115 g | 約. 200 g | |
| 接頭型 | 約 40 g *5 | 約 55 g | 約 95 g | 約180 g | |
| 材質 | 外殼 | 鍍鎳黃銅 | |||
| 檢測面 | 聚對苯二甲酸丁二脂 (PBT) | ||||
| 緊固螺帽 | 鍍鎳黃銅 | ||||
| 鋸齒型墊圈 | 鍍鋅 鐵 | ||||
| 纜線 | 聚氯乙烯 (PVC) | ||||
| 主要的IO-Link功能 ＊2 | 切換NO/NC的動作模式、選擇自我診斷功能的有效/無效、選擇過度接近判定距離、選擇控制輸出的計時器功能及計時器時間、 選擇不穩定輸出(IO-Link通信模式)的ON延遲時間、監視器輸出、讀取通電時間、讀取感測器內部溫度、起始復歸 |
||||
| IO-Link 通信規格 ＊2 |
IO-Link規 格 |
Ver 1.1 | |||
| 傳輸速度 | COM2 (38.4 kbps), COM3 (230.4 kbps) | ||||
| 資料長度 | PD大小: 2 bytes, OD 大小: 1 byte (M-sequence type: TYPE_2_2) | ||||
| 最小週期時 間 |
COM2: 2.3 ms, COM3: 0.4 ms | ||||
| 附屬品 | 使用說明書、緊固螺帽、鋸齒型墊圈 | ||||
| 類型 | 長距離型 | ||||
|---|---|---|---|---|---|
| 尺寸 | M8 | M12 | M18 | M30 | |
| 型號 | E2E-X3[]8 | E2E-X6[]12 | E2E-X12[]18 | E2E-X22[]30 | |
| 檢測距離 | 3 mm±10% | 6 mm±10% | 12 mm±10% | 22 mm±10% | |
| 設定距離 | 0～2.4 mm | 0～4.8 mm | 0～9.6 mm | 0～16.8 mm | |
| 應差 | 檢測距離的15%以下 | ||||
| 可檢測物體 | 磁性金屬 (非磁性金屬請參閱「特性資料」→68頁) | ||||
| 標準檢測物體 | 鐵 9 × 9 × 1 mm |
鐵 18 × 18 × 1 mm |
鐵 36 × 36 × 1 mm |
鐵 66 × 66 × 1 mm |
|
| 應答頻率 ＊1 | 1,000 Hz | 800 Hz | 500 Hz | 200 Hz | |
| 電源電壓 | DC10～30V 亦包含漣波(p-p) 10%，Class2 | ||||
| 消耗電流 | 1輸出類型：16mA以下 | 1輸出類型：16mA以下、 2輸出類型：20mA以下 |
|||
| 輸出型態 | B[]類型：PNP開路集極 C[]類型：NPN開路集極 |
||||
| 動作模式 (檢測物體接近時) |
1輸出類型(B1、C1)：NO (常開) 1輸出類型(B2、C2)：NC (常閉) |
1輸出類型(B1、C1)：NO (常開) 1輸出類型(B2、C2)：NC (常閉) 2輸出類型(B3、C3)： NO+NC (常開、常閉) |
|||
| 控制輸出 | 開關容量 |
1輸出類型：DC10～30V Class2、100mA以下 |
1輸出類型： DC10～30V Class2、100mA以下 2輸出類型： DC10～30V Class2、50mA以下 |
||
| 殘留電壓 |
1輸出類型：2V以下(負載電流100mA、纜線長度2m時) |
1輸出類型： 2V以下(負載電流100mA、纜線長度2m時)、 2輸出類型： 2V以下(負載電流50mA、纜線長度2m時) |
|||
| 指示燈 ＊2 | 標準I/O模式(SIO模式)：動作指示燈(橙色/亮燈)、通信指示燈(綠色/熄燈) IO-Link通信模式(COM模式)：動作指示燈(橙色/亮燈)、通信指示燈(綠色/閃爍(1s週期)) |
||||
| 保護回路 | 電源逆接保護、突波吸收、負載短路保護、輸出逆接保護 | ||||
| 環境溫度範圍 | 動作時及保時：－25～＋70℃ (不可結冰結露) | ||||
| 環境濕度範圍 | 動作時及保時：各35～95%RH (不可結露) | ||||
| 溫度的影響 | 在－25～＋70℃ 的溫度範圍內、＋23℃ 時，檢測距離的±10%以內 | ||||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | ||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||||
| 振動 (耐久性) |
10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h |
||||
| 衝擊 (耐久性) |
500m/s2 X、Y、Z各方向10次 |
1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | 出線型、接頭中繼型：IEC60529規格 IP67、ISO 20653規格(原DIN規格40050 PART9) IP69K、JIS C 0920 附錄1 IP67G、歐姆龍耐油 元件評價基準＊3 合格(切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下) 接頭型：IEC60529規格 IP67、ISO 20653規格(原DIN規格40050 PART9) IP69K |
||||
| 連接方式 | 出線型(標準纜線長度2m)、接頭中繼型(標準纜線長度0.3m)、 接頭型(M12接頭、M8 (4針)接頭、M8 (3針)接頭) |
||||
| 重量*4 (包裝狀 態) |
出線型 | 約85 g | 約95 g | 約180 g | 約260 g |
| M12 Smartclick 接頭 中繼型 |
約55 g | 約70 g | 約115 g | 約200 g | |
| 接頭型 | 約40 g *5 | 約55 g | 約95 g | 約180 g | |
| 材質 | 外殼 | 鍍鎳黃銅 | |||
| 檢測面 | 聚對苯二甲酸丁二脂(PBT) | ||||
| 緊固螺帽 | 鍍鎳黃銅 | ||||
| 鋸齒型墊圈 | 鍍鋅 鐵 | ||||
| 纜線 | 聚氯乙烯 (PVC) | ||||
| 主要的IO-Link功能 ＊2 | 換NO/NC的動作模式、選擇自我診斷功能的有效/無效、選擇過度接近判定距離、選擇控制輸出的計時器功能及計時器時間、 選擇不穩定輸出(IO-Link通信模式)的ON延遲時間、監視器輸出、讀取通電時間、讀取感測器內部溫度、起始復歸 |
||||
| IO-Link 通信規格 ＊2 |
IO-Link規 格 |
Ver 1.1 | |||
| 傳輸速度 | COM2 (38.4 kbps), COM3 (230.4 kbps) | ||||
| 資料長度 | PD 大小: 2 bytes, OD 大小: 1 byte (M-sequence type: TYPE_2_2) | ||||
| 最小週期時 間 |
COM2: 2.3 ms, COM3: 0.4 ms | ||||
| 附屬品 | 使用說明書、緊固螺帽、鋸齒型墊圈 | ||||
＊1. 應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
*3. 「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。
型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數(＝Typ值)的實力值。
出貨的產品實力值以2年為中心存在誤差。
接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力值2年。
纜線芯線露出的部，非本性能的對象。
*4. 本體尺寸為標準型的重量。
*5.有M8接頭與M12接頭。
＊2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
*3. 「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。
型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數(＝Typ值)的實力值。
出貨的產品實力值以2年為中心存在誤差。
接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力值2年。
纜線芯線露出的部，非本性能的對象。
*4. 本體尺寸為標準型的重量。
*5.有M8接頭與M12接頭。
直流3線式
非隔離型
| 類型 | 超長距離型 | ||||
|---|---|---|---|---|---|
| 尺寸 | M8 | M12 | M18 | M30 | |
| 型號 | E2E-X8M[]8 | E2E-X16M[]12 | E2E-X30M[]18 | E2E-X50M[]30 | |
| 檢測距離 | 8 mm±10% | 16 mm±10% | 30 mm±10% | 50 mm±10% | |
| 設定距離 | 0～6 mm | 0～12.2 mm | 0～23 mm | 0～38.2 mm | |
| 應差 | 檢測距離的15%以下 | ||||
| 可檢測物體 | 磁性金屬 (非磁性金屬請參閱「特性資料」→68頁) | ||||
| 標準檢測物體 | 鐵 24 × 24 × 1 mm |
鐵 48 × 48 × 1 mm |
鐵 90 × 90 × 1 mm |
鐵 150 × 150 × 1 mm |
|
| 應答頻率 ＊1 | 500 Hz | 400 Hz | 200 Hz | 100 Hz | |
| 電源電壓 | DC10～30V 亦包含漣波(p-p) 10%，Class2 | ||||
| 消耗電流 | 1輸出類型：16mA以下 | ||||
| 輸出型態 | B[]類型：PNP開路集極 C[]類型：NPN開路集極 |
||||
| 動作模式 (檢測物體接近時) |
1輸出類型(B1、C1)：NO (常開) |
||||
| 控制輸出 | 開關容量 | 1輸出類型：DC10～30V Class2、50mA以下 | |||
| 殘留電壓 |
1輸出類型：2V以下(負載電流50mA、纜線長度2m時) |
||||
| 指示燈 ＊2 | 標準I/O模式(SIO模式)：動作指示燈(橙色/亮燈)、通信指示燈(綠色/熄燈) IO-Link通信模式(COM模式)：動作指示燈(橙色/亮燈)、通信指示燈(綠色/閃爍(1s週期)) |
||||
| 保護回路 | 電源逆接保護、突波吸收、負載短路保護、輸出逆接保護 | ||||
| 環境溫度範圍 | 動作時及保時: －25～＋70℃ (不可結冰結露) | ||||
| 環境濕度範圍 | 動作時及保時: 各35～95%RH (不可結露) | ||||
| 溫度的影響 | 在－25～＋70℃ 的溫度範圍內、＋23℃ 時，檢測距離的±15%以內 | ||||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | ||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||||
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm XYZ各方向 2h | ||||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向10次 |
1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | 出線型、接頭中繼型：IEC60529規格 IP67、ISO 20653規格(原DIN規格40050 PART9) IP69K、JIS C 0920 附錄1 IP67G、歐姆龍耐油 元件評價基準＊3 合格(切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下) 接頭型：IEC60529規格 IP67、ISO 20653規格(原DIN規格40050 PART9) IP69K |
||||
| 連接方式 | 出線型(標準纜線長度2m)、接頭中繼型(標準纜線長度0.3m)、 接頭型(M12接頭、M8 (4針) 接頭、M8 (3針) 接頭) |
||||
| 重量 ＊4 (包裝狀 態) |
出線型 | 約85 g | 約95 g | 約190 g | 約310 g |
| M12 Smartclick 接頭中繼型 |
約55 g | 約70 g | 約125 g | 約250 g | |
| 接頭型 | 約40 g *5 | 約55 g | 約105 g | 約230 g | |
| 材質 | 外殼 | 不銹鋼 (SUS303) | 鍍鎳黃銅 | ||
| 檢測面 | 聚對苯二甲酸丁二脂 (PBT) | ||||
| 緊固螺帽 | 鍍鎳黃銅 | ||||
| 鋸齒型墊圈 | 鍍鋅 鐵 | ||||
| 纜線 | 聚氯乙烯 (PVC) | ||||
| 主要的IO-Link功能 ＊2 | 切換NO/NC的動作模式、選擇自我診斷功能的有效/無效、選擇過度接近判定距離、選擇控制輸出的計時器功能及計時器時間、 選擇不穩定輸出(IO-Link通信模式)的ON延遲時間、監視器輸出、讀取通電時間、讀取感測器內部溫度、起始復歸 |
||||
| IO-Link 通信規格 ＊2 |
IO-Link規格 | Ver1.1 | |||
| 傳輸速度 | COM2 (38.4 kbps), COM3 (230.4 kbps) | ||||
| 資料長度 | PD大小: 2 bytes, OD大小: 1 byte (M-sequence type: TYPE_2_2) | ||||
| 最小週期時間 | COM2: 2.3 ms, COM3: 0.4 ms | ||||
| 附屬品 | 使用說明書、緊固螺帽、鋸齒型墊圈 | ||||
| 類型 | 長距離型 | ||||
|---|---|---|---|---|---|
| 尺寸 | M8 | M12 | M18 | M30 | |
| 型號 | E2E-X6M[]8 | E2E-X10M[]12 | E2E-X20M[]18 | E2E-X40M[]30 | |
| 檢測距離 | 6 mm±10% | 10 mm±10% | 20 mm±10% | 40 mm±10% | |
| 設定距離 | 0～4.8 mm | 0～8 mm | 0～16 mm | 0～32 mm | |
| 應差 | 檢測距離的15%以下 | ||||
| 可檢測物體 | 磁性金屬（非磁性金屬請參閱「特性資料」→68頁） | ||||
| 標準檢測物體 | 鐵 18 × 18 × 1 mm |
鐵 30 × 30 × 1 mm |
鐵 60 × 60 × 1 mm |
鐵 120 × 120 × 1 mm |
|
| 應答頻率 ＊1 | 800 Hz | 400 Hz | 200 Hz | 100 Hz | |
| 電源電壓 | DC10～30V 亦包含漣波（p-p） 10%，Class2 | ||||
| 消耗電流 | 1輸出類型：16mA以下 | 1輸出類型：16mA以下、 2輸出類型：20mA以下 |
|||
| 輸出型態 | B[]類型：PNP開路集極 C[]類型：NPN開路集極 |
||||
| 動作模式 (檢測物體接近時) |
1輸出類型（B1、C1）：NO （常開） 1輸出類型（B2、C2）：NC （常閉） |
1輸出類型（B1、C1）：NO （常開）、 1輸出類型（B2、C2）：NC （常閉）、 2輸出類型（B3、C3）： NO+NC （常開、常閉） |
|||
| 控制輸出 | 開關容量 | 1輸出類型： DC10～30V Class2、100mA 以下 |
1輸出類型： DC10～30V Class2、100mA以下、 2輸出類型： DC10～30V Class2、50mA以下 |
||
| 殘留電壓 | 1輸出類型：2V 以下 （負載電流 100mA、 纜線長度2m時） |
1輸出類型： 2V以下（負載電流100mA、纜線長度2m時）、 2輸出類型： 2V以下（負載電流50mA、纜線長度2m時） |
|||
| 指示燈 ＊2 | 標準I/O模式（SIO模式）：動作指示燈（橙色/亮燈）、通信指示燈（綠色/熄燈） IO-Link通信模式（COM模式）：動作指示燈（橙色/亮燈）、通信指示燈（綠色/閃爍（1s週期）） |
||||
| 保護回路 | 電源逆接保護、突波吸收、負載短路保護、輸出逆接保護 | ||||
| 環境溫度範圍 | 動作時及保存時：－25～＋70℃ （不可結冰結露） | ||||
| 環境濕度範圍 | 動作時及保存時：各35～95%RH （不可結露） | ||||
| 溫度的影響 | 在－25～＋70℃ 的溫度範圍內、＋23℃ 時，檢測距離的±10%以內 | ||||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | ||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||||
| 振動 (耐久性) |
10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊 (耐久性) |
500m/s2 X、Y、Z各方向 10次 |
1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | 出線型、接頭中繼型：IEC60529規格 IP67、ISO 20653規格（原DIN規格40050 PART9） IP69K、JIS C 0920 附錄1 IP67G、歐姆龍耐油 元件評價基準＊3 合格（切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下） 接頭型：IEC60529規格 IP67、ISO 20653規格（原DIN規格40050 PART9） IP69K |
||||
| 連接方式 | 出線型（標準纜線長度2m）、接頭中繼型（標準纜線長度0.3m）、 接頭型（M12接頭、M8 （4針）接頭、M8 （3針）接頭） |
||||
| 重量 ＊4 (包裝狀 態) |
出線型 | 約85 g | 約95 g | 約190 g | 約280 g |
| M12 Smartclick 接頭中繼型 |
約55 g | 約70 g | 約125 g | 約220 g | |
| 接頭型 | 約40 g *5 | 約55 g | 約105 g | 約200 g | |
| 材質 | 外殼 | 不銹鋼 （SUS303） |
鍍鎳黃銅 | ||
| 檢測面 | 聚對苯二甲酸丁二酯（PBT） | ||||
| 緊固螺帽 | 鍍鎳黃銅 | ||||
| 鋸齒型墊圈 | 鍍鋅 鐵 | ||||
| 纜線 | 聚氯乙烯（PVC） | ||||
| 主要的IO-Link功能 ＊2 | 切換NO/NC的動作模式、選擇自我診斷功能的有效/無效、選擇過度接近判定距離、選擇控制輸出的計時器功能及計時器時間、 選擇不穩定輸出（IO-Link通信模式）的ON延遲時間、監視器輸出、讀取通電時間、讀取感測器內部溫度、起始復歸 |
||||
| IO-Link 通信規格 ＊2 |
IO-Link規格 | Ver1.1 | |||
| 傳輸速度 | COM2 (38.4 kbps), COM3 (230.4 kbps) | ||||
| 資料長度 | PD大小：2byte、OD大小：1byte （M-sequence type：TYPE2_2） | ||||
| 最小週期時間 | COM2: 2.3 ms, COM3: 0.4 ms | ||||
| 附屬品 | 使用說明書、緊固螺帽、鋸齒型墊圈 | ||||
＊1. 應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
＊3.「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。本型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數（＝Typ值）的實力
值。出貨的產品實力值以2年為中心存在誤差。接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力2年。纜線芯線露出的部分，非本
性能的對象。
＊4. 本體尺寸為標準型的重量。
＊5. 有M8接頭與M12接頭。
＊2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
＊3.「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。本型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數（＝Typ值）的實力
值。出貨的產品實力值以2年為中心存在誤差。接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力2年。纜線芯線露出的部分，非本
性能的對象。
＊4. 本體尺寸為標準型的重量。
＊5. 有M8接頭與M12接頭。
直流3線式 基本機型
E2E NEXT系列（中距離/短距離型）
直流3線式
隔離型
| 類型 | 中距離短 | ||||
|---|---|---|---|---|---|
| 尺寸 | M8 | M12 | M18 | M30 | |
| 型號 | E2E-X2[]8 | E2E-X4[]12 | E2E-X8[]18 | E2E-X15[]30 | |
| 檢測距離 | 2 mm±10% | 4 mm±10% | 8 mm±10% | 15 mm±10% | |
| 設定距離 | 0～1.6 mm | 0～3.2 mm | 0～6.4 mm | 0～12 mm | |
| 應差 | 檢測距離的15%以下 | ||||
| 可檢測物體 | 磁性金屬（非磁性金屬請參閱「特性資料」→68頁） | ||||
| 標準檢測物體 | 鐵 8 × 8 × 1 mm |
鐵 12 × 12 × 1 mm |
鐵 24 × 24 × 1 mm |
鐵 45 × 45 × 1 mm |
|
| 應答頻率 ＊1 | 1,500 Hz | 1,000 Hz | 500 Hz | 250 Hz | |
| 電源電壓 | DC10～30V 亦包含漣波（p-p） 10%，Class2 | ||||
| 消耗電流 | 1輸出類型：16mA以下 2輸出類型：20mA以下 |
||||
| 輸出型態 | B[]類型：PNP開路集極 C[]類型：NPN開路集極 |
||||
| 動作模式 （檢測物體接近時） |
1輸出類型（B1、C1）：NO （常開） 1輸出類型（B2、C2）：NC （常閉） 2輸出類型（B3、C3）：NO+NC （常開、常閉） ＊3 |
||||
| 控制輸出 | 開關容量 | 1輸出類型： DC10～30V Class2、200mA 以下 （－40～+70℃ 時）、100mA以下 （+70～+85℃ 時）、 2輸出類型： DC10～30V Class2、50mA以 下 |
1輸出類型： DC10～30V Class2、200mA以下、 2輸出類型： DC10～30V Class2、100mA以下 |
||
| 殘留電壓 | 1輸出類型： 2V以下 （負載電流 200mA、纜線長 度2m時）、 2輸出類型： 2V以下 （負載電流 50mA、纜線長度 2m時） |
1輸出類型： 2V以下（負載電流200mA、纜線長度2m時）、 2輸出類型： 2V以下（負載電流100mA、纜線長度2m時） |
|||
| 指示燈 ＊2 | 標準I/O模式（SIO模式）：動作指示燈（橙色/亮燈）、通信指示燈（綠色/熄燈） IO-Link通信模式（COM模式）：動作指示燈（橙色/亮燈）、通信指示燈（綠色/閃爍（1s週期）） |
||||
| 保護回路 | 電源逆接保護、突波吸收、負載短路保護、輸出逆接保護 | ||||
| 環境溫度範圍 | 動作時及保存時：-40～+85℃ （不可結冰結露） 註. M12接頭中繼型的UL額定溫度為－25～+70℃。 |
||||
| 環境濕度範圍 | 動作時及保存時：各35～95%RH （不可結露） | ||||
| 溫度的影響 | －40～＋85℃ 的溫度範圍內，當＋23℃ 時，檢測距離的±15%以內，－25～＋70℃ 的溫度範圍內，當＋23℃ 時，檢測距離的±10%以內 | ||||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | ||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||||
| 耐電壓A | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||||
| 振動（耐久性） | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊（耐久性） | 500m/s2 X、Y、Z 各方向 10次 |
1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | 出線型、接頭中繼型：IEC60529規格 IP67、ISO 20653規格（原DIN規格40050 PART9） IP69K、JIS C 0920 附錄1 IP67G、歐姆龍耐油 元件評價基準＊4 合格（切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下） 接頭型：IEC60529規格 IP67、ISO 20653規格（原DIN規格40050 PART9） IP69K |
||||
| 連接方式 | 出線型 （標準纜線長度2m）、接頭中繼型（標準纜線長度0.3m）、 接頭型（M12接頭、M8 （4針）接頭、M8 （3針）接頭） |
||||
| 重量 ＊5 （包裝狀 態） |
出線型 | 約85 g | 約95 g | 約170 g | 約240 g |
| M12 Smartclick 接頭中繼型 |
約55 g | 約70 g | 約105 g | 約170 g | |
| 接頭型 | 約40 g *6 | 約55 g | 約85 g | 約160 g | |
| 材質 | 外殼 | 不銹鋼 （SUS303） |
鍍鎳黃銅 | ||
| 檢測面 | 面聚對苯二甲酸丁二酯（PBT） | ||||
| 緊固螺帽 | 鍍鎳黃銅 | ||||
| 鋸齒型墊圈 | 鍍鋅 鐵 | ||||
| 纜線 | 聚氯乙烯（PVC） | ||||
| 主要的IO-Link功能 ＊2 | 切換NO/NC的動作模式、選擇自我診斷功能的有效/無效、選擇過度接近判定距離、選擇控制輸出的計時器功能及計時器時間、 選擇不穩定輸出（IO-Link通信模式）的ON延遲時間、監視器輸出、讀取通電時間、讀取感測器內部溫度、起始復歸 |
||||
| IO-Link 通信規格 ＊2 |
IO-Link規 格 |
Ver1.1 | |||
| 傳輸速度 | COM2 (38.4 kbps), COM3 (230.4 kbps) | ||||
| 資料長度 | PD大小：2byte、OD大小：1byte （M-sequence type：TYPE2_2） | ||||
| 最小週期時 間 |
COM2: 2.3 ms, COM3: 0.4 ms | ||||
| 附屬品 | 使用說明書、緊固螺帽、鋸齒型墊圈 | ||||
| 類型 | 短距離 | ||||
|---|---|---|---|---|---|
| 尺寸 | M8 | M12 | M18 | M30 | |
| 型號 | E2E-X1R5[]8 | E2E-X2[]12 | E2E-X5[]18 | E2E-X10[]30 | |
| 檢測距離 | 1.5 mm±10% | 2 mm±10% | 5 mm±10% | 10 mm±10% | |
| 設定距離 | 0～1.2 mm | 0～1.6 mm | 0～4 mm | 0～8 mm | |
| 應差 | 檢測距離的10%以下 | ||||
| 可檢測物體 | 磁性金屬（非磁性金屬請參閱「特性資料」→68頁） | ||||
| 標準檢測物體 | 鐵 8 × 8 × 1 mm |
鐵 12 × 12 × 1 mm |
鐵 18 × 18 × 1 mm |
鐵 30 × 30 × 1 mm |
|
| 應答頻率 ＊1 | 2,000 Hz | 1,500 Hz | 600 Hz | 400 Hz | |
| 電源電壓 | DC10～30V 亦包含漣波（p-p） 10%，Class2 | ||||
| 消耗電流 | 1輸出類型：16mA以下 2輸出類型：20mA以下 |
||||
| 輸出型態 | B[]類型：PNP開路集極 C[]類型：NPN開路集極 |
||||
| 動作模式 （檢測物體接近時） |
1輸出類型（B1、C1）：NO （常開） 1輸出類型（B2、C2）：NC （常閉） 2輸出類型（B3、C3）：NO+NC （常開、常閉） ＊3 |
||||
| 控制輸出 | 開關容量 | 1輸出類型： DC10～30V Class2、200mA 以下 （－40～+70℃ 時）、100mA以下 （+70～+85℃ 時）、 2輸出類型： DC10～30V Class2、50mA以 下 |
1輸出類型： DC10～30V Class2、200mA以下、 2輸出類型： DC10～30V Class2、100mA以下 |
||
| 殘留電壓 | 1輸出類型： 2V以下 （負載電流 200mA、纜線長 度2m時）、 2輸出類型： 2V以下 （負載電流 50mA、纜線長度 2m時） |
1輸出類型： 2V以下（負載電流200mA、纜線長度2m時）、 2輸出類型： 2V以下（負載電流100mA、纜線長度2m時） |
|||
| 指示燈 ＊2 | 標準I/O模式（SIO模式）：動作指示燈（橙色/亮燈）、通信指示燈（綠色/熄燈） IO-Link通信模式（COM模式）：動作指示燈（橙色/亮燈）、通信指示燈（綠色/閃爍（1s週期）） |
||||
| 保護回路 | 電源逆接保護、突波吸收、負載短路保護、輸出逆接保護 | ||||
| 環境溫度範圍 | 動作時及保存時：-40～+85℃ （不可結冰結露） 註. M12接頭中繼型的UL額定溫度為－25～+70℃。 |
||||
| 環境濕度範圍 | 動作時及保存時：各35～95%RH （不可結露） | ||||
| 溫度的影響 | －40～＋85℃ 的溫度範圍內，當＋23℃ 時，檢測距離的±15%以內，－25～＋70℃ 的溫度範圍內，當＋23℃ 時，檢測距離的±10%以內 | ||||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | ||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 振動（耐久性） 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h |
||||
| 振動（耐久性） | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊（耐久性） | 500m/s2 X、Y、Z 各方向 10次 |
1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | 出線型、接頭中繼型：IEC60529規格 IP67、ISO 20653規格（原DIN規格40050 PART9） IP69K、JIS C 0920 附錄1 IP67G、歐姆龍耐油 元件評價基準＊4 合格（切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下） 接頭型：IEC60529規格 IP67、ISO 20653規格（原DIN規格40050 PART9） IP69K |
||||
| 連接方式 | 出線型 （標準纜線長度2m）、接頭中繼型（標準纜線長度0.3m）、 接頭型（M12接頭、M8 （4針）接頭、M8 （3針）接頭） |
||||
| 重量 ＊5 （包裝狀 態） |
出線型 | 約85 g | 約95 g | 約170 g | 約240 g |
| M12 Smartclick 接頭中繼型 |
約55 g | 約70 g | 約105 g | 約170 g | |
| 接頭型 | 約40 g *6 | 約55 g | 約85 g | 約160 g | |
| 材質 | 外殼 | 不銹鋼 （SUS303) |
鍍鎳黃銅 | ||
| 檢測面 | 聚對苯二甲酸丁二酯（PBT） | ||||
| 緊固螺帽 | 鍍鎳黃銅 | ||||
| 鋸齒型墊圈 | 鍍鋅 鐵 | ||||
| 纜線 | 聚氯乙烯（PVC） | ||||
| 主要的IO-Link功能 ＊2 | 切換NO/NC的動作模式、選擇自我診斷功能的有效/無效、選擇過度接近判定距離、選擇控制輸出的計時器功能及計時器時間、 選擇不穩定輸出（IO-Link通信模式）的ON延遲時間、監視器輸出、讀取通電時間、讀取感測器內部溫度、起始復歸 |
||||
| IO-Link 通信規格 ＊2 |
IO-Link規 格 |
Ver1.1 | |||
| 傳輸速 | COM2 (38.4 kbps), COM3 (230.4 kbps) | ||||
| 資料長度 | PD大小：2byte、OD大小：1byte （M-sequence type：TYPE2_2） | ||||
| 最小週期時 間 |
COM2: 2.3 ms, COM3: 0.4 ms | ||||
| 附屬品 | 使用說明書、緊固螺帽、鋸齒型墊圈 | ||||
＊1. 應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
＊3. M8尺寸的2輸出規格，只有長尺寸的M12接頭型。
＊4.「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。本型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數（＝Typ值）的實力
值。出貨的產品實力值以2年為中心存在誤差。接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力2年。纜線芯線露出的部分，非本
性能的對象。
＊5. 本體尺寸為標準型的重量。
＊6. 有M8接頭與M12接頭。
＊2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
＊3. M8尺寸的2輸出規格，只有長尺寸的M12接頭型。
＊4.「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。本型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數（＝Typ值）的實力
值。出貨的產品實力值以2年為中心存在誤差。接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力2年。纜線芯線露出的部分，非本
性能的對象。
＊5. 本體尺寸為標準型的重量。
＊6. 有M8接頭與M12接頭。
直流3線式
非隔離型
| 類型 | 中距離 | ||||
|---|---|---|---|---|---|
| 尺寸 | M8 | M12 | M18 | M30 | |
| 型號 | E2E-X4M[]8 | E2E-X8M[]12 | E2E-X16M[]18 | E2E-X30M[]30 | |
| 檢測距離 | 4 mm±10% | 8 mm±10% | 16 mm±10% | 30 mm±10% | |
| 設定距離 | 0～3.2 mm | 0～6.4 mm | 0～12.8 mm | 0～24 mm | |
| 應差 | 檢測距離的15%以下 | ||||
| 可檢測物體 | 磁性金屬（非磁性金屬請參閱「特性資料」→68頁） | ||||
| 標準檢測物體 | 鐵 12 × 12 × 1 mm |
鐵 24 × 24 × 1 mm |
鐵 48 × 48 × 1 mm |
鐵 90 × 90 × 1 mm |
|
| 應答頻率 ＊1 | 1,000 Hz | 800 Hz | 400 Hz | 100 Hz | |
| 電源電壓 | DC10～30V 亦包含漣波（p-p） 10%，Class2 | ||||
| 消耗電流 | 1輸出類型：16mA以下 2輸出類型：20mA以下 |
||||
| 輸出型態 | B[]類型：PNP開路集極 C[]類型：NPN開路集極 |
||||
| 動作模式 （檢測物體接近時） |
1輸出類型（B1、C1）：NO （常開） 1輸出類型（B2、C2）：NC （常閉） 2輸出類型（B3、C3）：NO+NC （常開、常閉） ＊3 |
||||
| 控制輸出 | 開關容量 | 1輸出類型：DC10 ～30V Class2、 200mA以下 （-40～+70℃ 時）、 100mA 以下 （+70～+85℃ 時）、 2輸出類型：DC10 ～30V Class2、 50mA以下 |
1輸出類型： DC10～30V Class2、200mA以下、 2輸出類型： DC10～30V Class2、100mA以下 |
||
| 殘留電壓 | 1輸出類型： 2V以下 （負載電流 200mA、纜線長度 2m時）、 2輸出類型： 2V以下 （負載電流50mA、 纜線長度2m時） |
1輸出類型： 2V以下（負載電流200mA、纜線長度2m時）、 2輸出類型： 2V以下（負載電流100mA、纜線長度2m時） |
|||
| 指示燈 ＊2 | 標準I/O模式（SIO模式）：動作指示燈（橙色/亮燈）、通信指示燈（綠色/熄燈） IO-Link通信模式（COM模式）：動作指示燈（橙色/亮燈）、通信指示燈（綠色/閃爍（1s週期）） |
||||
| 保護回路 | 電源逆接保護、突波吸收、負載短路保護、輸出逆接保護 | ||||
| 環境溫度範圍 | 動作時、保存時：－40～＋85℃ （不可結冰結露） 註. M12接頭中繼型的UL額定溫度為－25～+70℃。 |
||||
| 環境濕度範圍 | 動作時及保存時：各35～95%RH （不可結露） | ||||
| 溫度的影響 | －40～＋85℃ 的溫度範圍內，當＋23℃ 時，檢測距離的±15%以內，－25～＋70℃ 的溫度範圍內，當＋23℃ 時，檢測距離的±10%以內 | ||||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | ||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||||
| 振動（耐久性） | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊（耐久性） | 500m/s2 X、Y、Z 各方向 10次 |
1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | 出線型、接頭中繼型：IEC60529規格 IP67、ISO 20653規格（原DIN規格40050 PART9） IP69K、JIS C 0920 附錄1 IP67G、歐姆龍耐油 元件評價基準＊4 合格（切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下） 接頭型：IEC60529規格 IP67、ISO 20653規格（原DIN規格40050 PART9） IP69K |
||||
| 連接方式 | 出線型（標準纜線長度2m）、接頭中繼型（標準纜線長度0.3m）、 接頭型（M12接頭、M8 （4針）接頭、M8 （3針）接頭） |
||||
| 重量 ＊5 （包裝狀 態） |
出線型 | 約85 g | 約95 g | 約170 g | 約280 g |
| M12 Smartclick 接頭中繼型 |
約55 g | 約70 g | 約105 g | 約220 g | |
| 接頭型 | 約40 g *6 | 約55 g | 約85 g | 約200 g | |
| 材質 | 外殼 | 不銹鋼 （SUS303） |
鍍鎳黃銅 | ||
| 檢測面 | 聚對苯二甲酸丁二酯（PBT） | ||||
| 緊固螺帽 | 鍍鎳黃銅 | ||||
| 鋸齒型墊圈 | 鍍鋅 鐵 | ||||
| 纜線 | 聚氯乙烯（PVC） | ||||
| 主要的IO-Link功能 ＊2 | 切換NO/NC的動作模式、選擇自我診斷功能的有效/無效、選擇過度接近判定距離、選擇控制輸出的計時器功能及計時器時間、 選擇不穩定輸出（IO-Link通信模式）的ON延遲時間、監視器輸出、讀取通電時間、讀取感測器內部溫度、起始 |
||||
| IO-Link 通信規格 ＊2 |
IO-Link規格 | Ver 1.1 | |||
| 傳輸速度 | COM2 (38.4 kbps), COM3 (230.4 kbps) | ||||
| 資料長度 | PD大小：2byte、OD大小：1byte （M-sequence type：TYPE2_2） | ||||
| 最小週期時 間 |
COM2: 2.3 ms, COM3: 0.4 ms | ||||
| 附屬品 | 使用說明書、緊固螺帽、鋸齒型墊圈 | ||||
| 類型 | 短距離 | ||||
|---|---|---|---|---|---|
| 尺寸 | M8 | M12 | M18 | M30 | |
| 型號 | E2E-X2M[]8 | E2E-X5M[]12 | E2E-X10M[]18 | E2E-X18M[]30 | |
| 檢測距離 | 2 mm±10% | 5 mm±10% | 10 mm±10% | 18 mm±10% | |
| 設定距離 | 0～1.6 mm | 0～4 mm | 0～8 mm | 0～14.4 mm | |
| 應差 | 檢測距離的10%以下 | ||||
| 可檢測物體 | 磁性金屬（非磁性金屬請參閱「特性資料」→68頁） | ||||
| 標準檢測物體 | 鐵 8 × 8 × 1 mm |
鐵 15 × 15 × 1 mm |
鐵 30 × 30 × 1 mm |
鐵 54 × 54 × 1 mm |
|
| 應答頻率 ＊1 | 1,000 Hz | 800 Hz | 400 Hz | 100 Hz | |
| 電源電壓 | DC10～30V 亦包含漣波（p-p） 10%，Class2 | ||||
| 消耗電流 | 1輸出類型：16mA以下 2輸出類型：20mA以下 |
||||
| 輸出型態 | B[]類型：PNP開路集極 C[]類型：NPN開路集極 |
||||
| 動作模式 （檢測物體接近時） |
1輸出類型（B1、C1）：NO （常開） 1輸出類型（B2、C2）：NC （常閉） 2輸出類型（B3、C3）：NO+NC （常開、常閉） ＊3 |
||||
| 控制輸出 | 開關容量 | 1輸出類型：DC10 ～30V Class2、 200mA以下 （－40～+70℃ 時）、100mA以下 （+70～+85℃ 時）、 2輸出類型：DC10 ～30V Class2、 50mA以下 |
1輸出類型： DC10～30V Class2、200mA以下、 2輸出類型： DC10～30V Class2、100mA以下 |
||
| 殘留電壓 | 1輸出類型： 2V以下 （負載電流 200mA、纜線長度 2m時）、 2輸出類型： 2V以下 （負載電流50mA、 纜線長度2m時） |
1輸出類型： 2V以下（負載電流200mA、纜線長度2m時）、 2輸出類型： 2V以下（負載電流100mA、纜線長度2m時） |
|||
| 指示燈 ＊2 | 標準I/O模式（SIO模式）：動作指示燈（橙色/亮燈）、通信指示燈（綠色/熄燈） IO-Link通信模式（COM模式）：動作指示燈（橙色/亮燈）、通信指示燈（綠色/閃爍（1s週期）） |
||||
| 保護回路 | 電源逆接保護、突波吸收、負載短路保護、輸出逆接保護 | ||||
| 環境溫度範圍 | 動作時、保存時：－40～＋85℃ （不可結冰結露） 註. M12接頭中繼型的UL額定溫度為－25～+70℃。 |
||||
| 環境濕度範圍 | 動作時及保存時：各35～95%RH （不可結露） | ||||
| 溫度的影響 | －40～＋85℃ 的溫度範圍內，當＋23℃ 時，檢測距離的±15%以內，－25～＋70℃ 的溫度範圍內，當＋23℃ 時，檢測距離的±10%以內 | ||||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | ||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||||
| 振動（耐久性） | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊（耐久性） | 500m/s2 X、Y、Z 各方向 10次 |
1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | 出線型、接頭中繼型：IEC60529規格 IP67、ISO 20653規格（原DIN規格40050 PART9） IP69K、JIS C 0920 附錄1 IP67G、歐姆龍耐油 元件評價基準＊4 合格（切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下） 接頭型：IEC60529規格 IP67、ISO 20653規格（原DIN規格40050 PART9） IP69K |
||||
| 連接方式 | 出線型（標準纜線長度2m）、接頭中繼型（標準纜線長度0.3m）、 接頭型（M12接頭、M8 （4針）接頭、M8 （3針）接頭） |
||||
| 重量 ＊5 （包裝狀 態） |
出線型 | 約85 g | 約95 g | 約170 g | 約240 g |
| M12 Smartclick 接頭中繼型 |
約55 g | 約70 g | 約105 g | 約170 g | |
| 接頭型 | 約40 g *6 | 約55 g | 約85 g | 約160 g | |
| 材質 | 外殼 | 不銹鋼 （SUS303） |
鍍鎳黃銅 | ||
| 檢測面 | 聚對苯二甲酸丁二酯（PBT） | ||||
| 緊固螺帽 | 鍍鎳黃銅 | ||||
| 鋸齒型墊圈 | 圈鍍鋅 鐵 | ||||
| 纜線 | 聚氯乙烯（PVC） | ||||
| 主要的IO-Link功能 ＊2 | 切換NO/NC的動作模式、選擇自我診斷功能的有效/無效、選擇過度接近判定距離、選擇控制輸出的計時器功能及計時器時間、 選擇不穩定輸出（IO-Link通信模式）的ON延遲時間、監視器輸出、讀取通電時間、讀取感測器內部溫度、起始復歸 |
||||
| IO-Link 通信規格 ＊2 |
IO-Link規格 | Ver 1.1 | |||
| 傳輸速度 | COM2 (38.4 kbps), COM3 (230.4 kbps) | ||||
| 資料長度 | PD大小：2byte、OD大小：1byte （M-sequence type：TYPE2_2） | ||||
| 最小週期時 間 |
COM2: 2.3 ms, COM3: 0.4 ms | ||||
| 附屬品 | 使用說明書、緊固螺帽、鋸齒型墊圈 | ||||
＊1. 應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
＊3. M8尺寸的2輸出規格，只有長尺寸的M12接頭型。
＊4.「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。本型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數（＝Typ值）的實力
值。出貨的產品實力值以2年為中心存在誤差。接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力2年。纜線芯線露出的部分，非本
性能的對象。
＊5. 本體尺寸為標準型的重量。
＊6. 有M8接頭與M12接頭。
＊2. PNP輸出的NC型與NPN輸出的全部類型不支援IO-Link。
＊3. M8尺寸的2輸出規格，只有長尺寸的M12接頭型。
＊4.「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。本型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數（＝Typ值）的實力
值。出貨的產品實力值以2年為中心存在誤差。接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力2年。纜線芯線露出的部分，非本
性能的對象。
＊5. 本體尺寸為標準型的重量。
＊6. 有M8接頭與M12接頭。
直流2線式
E2E NEXT 系列（長距離型）
直流2線式
| 尺寸 | M8 | M12 | |||
|---|---|---|---|---|---|
| 隔離 | 隔離 | 非隔離 | 隔離 | 非隔離 | |
| 型號 | E2E-X3D[] | E2E-X6MD[] | E2E-X7D[] | E2E-X10MD[] | |
| 檢測距離 | 3 mm ±10% | 6 mm ±10% | 7 mm ±10% | 10 mm ±10% | |
| 設定距離＊1 | 0～2.4 mm | 0～4.8 mm | 0～5.6 mm | 0～8 mm | |
| 應差 | 檢測距離的15%以下 | ||||
| 可檢測物體 | 磁性金屬（非磁性金屬會降低檢測距離。請參閱「特性資料」→23 頁。） | ||||
| 標準檢測物體 | 鐵 9 × 9 × 1 mm |
鐵 18 × 18 × 1 mm |
鐵 21 × 21 × 1 mm |
鐵 30 × 30 × 1 mm |
|
| 應答頻率 ＊2 | 350 Hz | 250 Hz | 350 Hz | 200 Hz | |
| 電源電壓 | DC 10～30V （包含漣波（p-p） 10%） | ||||
| 漏電流 | 0.8mA 以下 | ||||
| 控制輸出 | 開關容量 | 3～100mA | |||
| 殘留電壓 | 有極性型：3V以下（負載電流100mA、纜線長度2m時） 無極性型：5V以下（負載電流100mA、纜線長度2m時） |
||||
| 指示燈 | D1型：動作指示燈（橘色LED）、設定指示燈（綠色LED） D2型：動作指示燈（橘色LED） |
||||
| 動作模式 | D1型：NO D2型：NC 詳情請參閱「輸入輸出段回路圖」的時序圖→26 頁 |
||||
| 保護回路 | 突波吸收、負載短路保護 | ||||
| 環境溫度範圍 | 動作時：－25～＋70℃，保存時：－40～＋85℃ （不可結冰結露） | ||||
| 環境濕度範圍 | 動作時、保存時：各35～95％RH （不可結露） | ||||
| 溫度的影響 | 在－25～＋70℃ 的溫度範圍內、＋23℃ 時，檢測距離的±10％以內 | ||||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | ||||
| 絕緣阻抗 | 50MΩ min.(at 500VDC) 所有充電部與外殼間 | ||||
| 耐電壓 | 1AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||||
| 振動（耐久性） | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊（耐久性） | 500m/s2 X、Y、Z各方向 10次 | 1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | 出線型/接頭中繼型：IP67 （IEC60529）、IP67G （JIS C 0920 附錄1）、 歐姆龍耐油元件評價基準＊3 合格（切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下）、 ISO 20653規格（原DIN規格 40050 PART9） IP69K |
||||
| 連接方式 | 出線型（標準纜線長度2m）、接頭中繼型（標準纜線長度0.3m） | ||||
| 重量 （包裝狀 態） |
出線型 | 約60 g | 約70 g | ||
| 接頭 中繼型 |
約30 g | 約40 g | |||
| 材質 | 外殼 | 鍍鎳黃銅 | 不銹鋼 （SUS303） |
鍍鎳黃銅 | |
| 檢測面 | 聚對苯二甲酸丁二酯（PBT） | ||||
| 緊固螺帽 | 鍍鎳黃銅 | ||||
| 鋸齒型墊圈 | 鍍鋅 鐵 | ||||
| 纜線 | 聚氯乙烯（PVC） | ||||
| 附屬品 | 附屬品使用說明書、緊固螺帽、鋸齒型墊圈 | ||||
| 尺寸 | M18 | M30 | |||
|---|---|---|---|---|---|
| 隔離 | 隔離 | 非隔離 | 隔離 | 非隔離 | |
| 型號 | E2E-X11D[] | E2E-X20MD[] | E2E-X20D[] | E2E-X40MD[] | |
| 檢測距離3 | 11 mm ±10% | 20 mm ±10% | 20 mm ±10% | 40 mm ±10% | |
| 設定距離＊1 | 0～2 8.8 mm | 0～216 mm | 0～216 mm | 0～232 mm | |
| 應差 | 檢測距離的15%以下 | ||||
| 可檢測物體 | F磁性金屬（非磁性金屬會降低檢測距離。請參閱「特性資料」→23 頁。） | ||||
| 標準檢測物體 | 鐵 33 × 33 × 1 mm |
鐵 60 × 60 × 1 mm |
鐵 60 × 60 × 1 mm |
鐵 120 × 120 × 1 mm |
|
| 應答頻率 ＊2 | 250 Hz | 200 Hz | 200 Hz | 50 Hz | |
| 電源電壓 | DC 10～30V （包含漣波（p-p） 10% | ||||
| 漏電流 | 0.8mA 以下 | ||||
| 控制輸出 | 開關容量 | 3～100mA | |||
| 殘留電壓 | 有極性型：3V以下（負載電流100mA、纜線長度2m時） 無極性型：5V以下（負載電流100mA、纜線長度2m時） |
||||
| 指示燈 | D1型：動作指示燈（橘色LED）、設定指示燈（綠色LED） D2型：動作指示燈（橘色LED） |
||||
| 動作模式 | D1型：NO D2型：NC 詳情請參閱「輸入輸出段回路圖」的時序圖→26 頁 |
||||
| 保護回路 | 突波吸收、負載短路保護 | ||||
| 環境溫度範圍 | 動作時：－25～＋70℃，保存時：－40～＋85℃ （不可結冰結露） | ||||
| 環境濕度範圍 | 動作時、保存時：各35～95％RH （不可結露） | ||||
| 溫度的影響 | 在－25～＋ 70℃ 的溫度範 圍內、＋23℃ 時，檢測距離 的±20%以內 |
在－25～＋ 70℃ 的溫度範 圍內、＋23℃ 時，檢測距離 的±10％以內 |
在－25～＋70℃ 的溫度範圍內、 ＋23℃ 時，檢測距離的±20%以 內 |
||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | ||||
| 絕緣阻抗 | 50MΩ min.(at 500VDC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||||
| 振動（耐久性） | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊（耐久性） | 1,000m/s2 X、Y、Z各方向 10次 | ||||
| 保護構造 | 出線型/接頭中繼型：IP67 （IEC60529）、IP67G （JIS C 0920 附錄1）、 歐姆龍耐油元件評價基準＊3 合格（切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下）、 ISO 20653規格（原DIN規格 40050 PART9） IP69K |
||||
| 連接方式 | 出線型（標準纜線長度2m）、接頭中繼型（標準纜線長度0.3m） | ||||
| 重量 （包裝狀 態） |
出線型 | 約130 g | 約150 g | 約180 g | 約210 g |
| 接頭 中繼型 |
約70 g | 約90 g | 約110 g | 約140 g | |
| 材質 | 外殼 | 鍍鎳黃銅 | |||
| 檢測面 | 聚對苯二甲酸丁二酯（PBT） | ||||
| 緊固螺帽 | 鍍鎳黃銅 | ||||
| 鋸齒型墊圈 | 鍍鋅 鐵 | ||||
| 纜線 | 聚氯乙烯（PVC） | ||||
| 附屬品 | 使用說明書、緊固螺帽、鋸齒型墊圈 | ||||
＊1. 請在綠色指示燈亮燈的範圍內使用。（D2型除外。）
＊2. 應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊3.「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。
本型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數（＝Typ值）的實力值。
出貨的產品實力值以2年為中心存在誤差。
接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力值2年。
纜線芯線露出的部分，非本性能的對象。
＊2. 應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊3.「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。
本型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數（＝Typ值）的實力值。
出貨的產品實力值以2年為中心存在誤差。
接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力值2年。
纜線芯線露出的部分，非本性能的對象。
E2E NEXT 系列（短距離型）
直流2線式
| 尺寸 | M8 | M12 | M18 | |
|---|---|---|---|---|
| 隔離 | 隔離 | |||
| 型號 | E2E-X1R5D[] | E2E-X2R5D[] | E2E-X5D[] | |
| 檢測距離 | 1.5 mm ±10% | 2.5 mm ±10% | 5 mm ±10% | |
| 設定距離 ＊1 | 0～1.2 mm | 0～2 mm | 0～4 mm | |
| 應差 | 檢測距離的10%以下 | |||
| 可檢測物體 | 磁性金屬（非磁性金屬會降低檢測距離。請參閱「特性資料」→23 頁。） 標準 |
|||
| 標準檢測物體 | 鐵10 × 10 × 1 mm | 鐵12 × 12 × 1 mm | 鐵18 × 18 × 1 mm | |
| 應答頻率 ＊2 | 250 Hz | 250 Hz | 250 Hz | |
| 電源電壓 | DC 10～30V （包含漣波（p-p） 10%） | |||
| 漏電流 | 0.8mA 以下 | |||
| 控制輸出 | 開關容量 | 3～100mA | ||
| 殘留電壓 | 有極性型：3V以下（負載電流100mA、纜線長度2m時） 無極性型：5V以下（負載電流100mA、纜線長度2m時） |
|||
| 指示燈 | D1型：動作指示燈（橘色LED）、設定指示燈（綠色LED） D2型：動作指示燈（橘色LED） |
|||
| 動作模式 | D1型：NO D2型：NC 詳情請參閱「輸入輸出段回路圖」的時序圖→26 頁 |
|||
| 保護回路 | 突波吸收、負載短路保護 | |||
| 環境溫度範圍 | 動作時：－25～＋70℃，保存時：－40～＋85℃ （不可結冰結露） 環境 |
|||
| 環境濕度範圍 | 動作時、保存時：各35～95％RH （不可結露） | |||
| 溫度的影響 | 在－25～＋70℃ 的溫度範圍內、＋23℃ 時，檢測距離的±10％以內 | |||
| 電壓的影響 | 在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內 | |||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC)所有充電部與外殼間 | |||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | |||
| 振動（耐久性） | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | |||
| 衝擊（耐久性） | 500m/s2 X、Y、Z各方向 10次 | 1,000m/s2 X、Y、Z各方向 10次 | ||
| 保護構造 | 出線型/接頭中繼型：IP67 （IEC60529）、IP67G （JIS C 0920 附錄1）、 歐姆龍耐油元件評價基準＊3 合格（切削油種類 JIS K 2241:2000規定的切削油類、溫度35℃ 以下）、 ISO 20653規格（原DIN規格 40050 PART9） IP69K |
|||
| 連接方式 | 出線型（標準纜線長度2m）、接頭中繼型（標準纜線長度0.3m） | |||
| 重量 （包裝狀 態） |
出線型 | 約60 g | 約70 g | 約130 g |
| 接頭 中繼型 |
約30 g | 約40 g | 約70 g | |
| 材質 | 外殼 | 不銹鋼（SUS303） | 鍍鎳黃銅 | |
| 檢測面 | 聚對苯二甲酸丁二酯（PBT） | |||
| 緊固螺帽 | 鍍鎳黃銅 | |||
| 鋸齒型墊圈 | 鍍鋅 鐵 | |||
| 纜線 | 聚氯乙烯（PVC） | |||
| 附屬品 | 使用說明書、緊固螺帽、鋸齒型墊圈 | |||
＊1. 請在綠色指示燈亮燈的範圍內使用。（D2型除外。）
＊2. 應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊3.「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。
本型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數（＝Typ值）的實力值。
出貨的產品實力值以2年為中心存在誤差。
接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力值2年。
纜線芯線露出的部分，非本性能的對象。
＊2. 應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊3.「歐姆龍耐油元件評價基準」是指歐姆龍獨家的耐用性評價基準。
本型錄中標示的耐油實力年數，是代表商品設計及耐油性能評價結果中位數（＝Typ值）的實力值。
出貨的產品實力值以2年為中心存在誤差。
接頭中繼型在與圓形耐油連接器XS5 NEXT系列正確嵌合的狀態下，實證耐油實力值2年。
纜線芯線露出的部分，非本性能的對象。

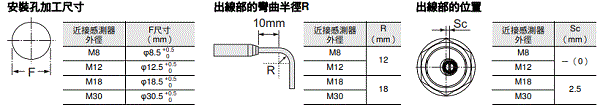

（單位：mm）
無指定尺寸公差：公差等級 IT16
直流3線式 高級機型
E2E/E2EQ NEXT系列（超長距離/長距離/防濺鍍 長距離型）

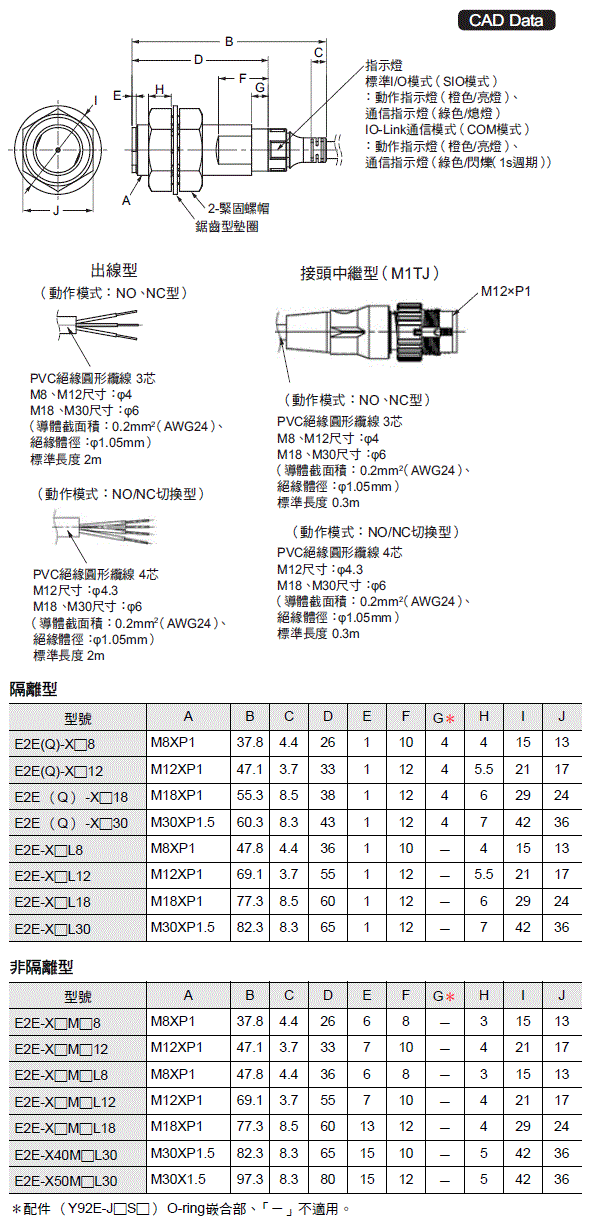

出線/接頭中繼型
（隔離/非隔離型）

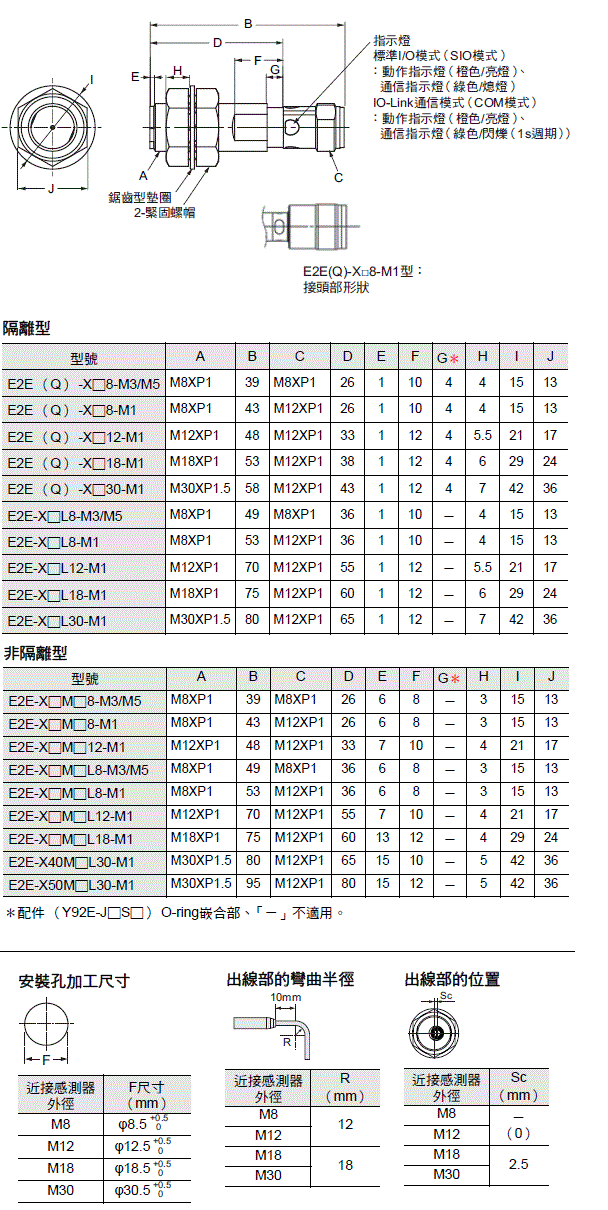

接頭型
（M12接頭、M8（4針）接頭、M8（3針）接頭）（隔離/非隔離型）
直流3線式 基本機型
E2E/E2EQ NEXT系列（中距離/短距離/防濺鍍 中距離及短距離型）
出線/接頭中繼型
（隔離/非隔離型）
接頭型
（M12接頭、M8 （4針）接頭、M8 （3針）接頭）
（隔離/非隔離型）
配件（另售）
e-治具（安裝套筒）
Y92E-J8S12
Y92E-J12S18
Y92E-J18S30
直流2線式
E2E NEXT 系列（長距離型）
出線型 （隔離型）
E2E-X3D[]8

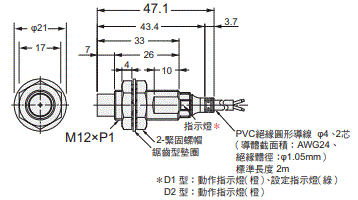

E2E-X7D[]12
E2E-X11D[]18

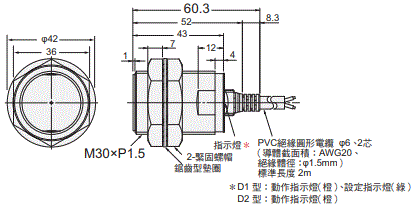

E2E-X20D[]30
出線型 （非隔離型）
E2E-X6MD[]8
E2E-X10MD[]12
E2E-X20MD[]L18
E2E-X40MD[]L30
接頭中繼型 （隔離型）

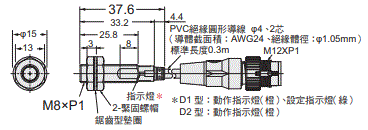

E2E-X3D[]8-M1TGJ
E2E-X7D[]12-M1TGJ
E2E-X11D[]18-M1TGJ

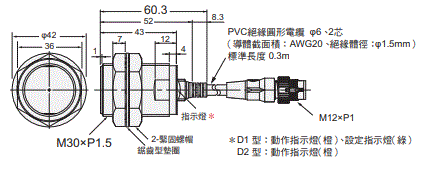

E2E-X20D[]30-M1TGJ
接頭中繼型 （非隔離型）
E2E-X6MD[]8-M1TGJ
E2E-X10MD[]12-M1TGJ
E2E-X20MD[]L18-M1TGJ
E2E-X40MD[]L30-M1TGJ
E2E NEXT系列（短距離型）
出線型 （隔離型）
E2E-X1R5D[]
E2E-X2R5D[]
E2E-X5D[]
接頭中繼型 （隔離型）
E2E-X1R5D[]-M1TGJ
E2E-X2R5D[]-M1TGJ
E2E-X5D[]-M1TGJ
配件（另售）
e-治具（安裝套筒）
Y92E-J8S12
Y92E-J12S18
Y92E-J18S30
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 E2E/E2EQ NEXT系列 型錄 |
- [29712KB] |
2022年8月4日
20220804
|
E2E/E2EQ NEXT系列 型錄 |
| IO-Link系列 型錄 |
SAMC-007-TW5 [54277KB] |
2021年5月24日
20210524
|
IO-Link系列 型錄 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| E2E NEXT Series Catalog |
D121-E1-08 [35120KB] |
Mar 03, 2022
20220303
|
E2E NEXT Series Catalog |
| IO-Link Series Catalog |
Y229-E1-07 [5797KB] |
Sep 08, 2022
20220908
|
IO-Link Series Catalog |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
