E3AS系列

產品特色

穩定檢出難以檢測的曲面、光澤、凹凸工件，縮短產線建置期間並提升稼動率的距離設定型光電感測器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

穩定檢出難以檢測的工件，縮短設備設計、建置的期間

對於難以檢測的工件（曲面、光澤、鑄造物表面），有時會因為設計、建置時的錯誤檢測，而必須重新選擇感測器或調整設置。只要採用E3AS系列，就能穩定檢測而不易受曲面、光澤、鑄造物表面的影響，可縮短設計、建置的期間。

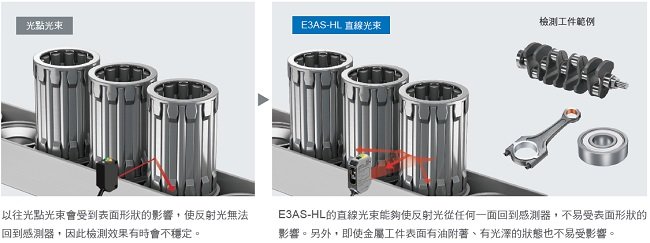

用E3AS-HL應付曲面、凹凸等複雜形狀、有光澤的工件

穩定檢測曲面和有凹凸的金屬工件

穩定檢測各種顏色和光澤面工件

以往低反射的薄型工件，有時無法檢測工件與背景的高低差，導致檢測效果不穩定。E3AS-HL不易受材質和顏色的影響，可檢測高低差。

以往檢測距離會因工件的材質、顏色而改變，導致檢測效果不穩定。E3AS-HL不易受材質和顏色的影響，不需要依每個工件調整感測器。

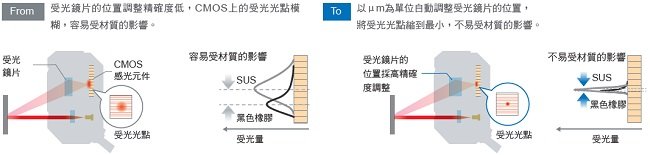

結合將材質的影響降到最低的鏡片校準技術 CMOS感測 [專利申請中]*1

＊1. 「申請專利中」的標記，表示在日本申請專利中。（2020年9月時）

用E3AS-F應付尺寸較大、各種顏色、表面粗糙的工件

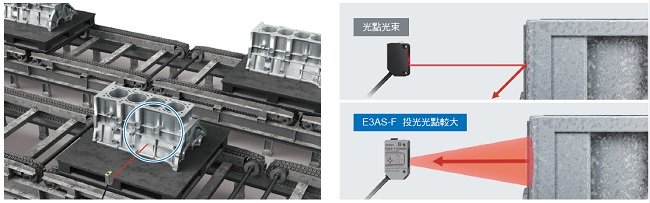

穩定檢測鑄造物等表面粗糙的金屬工件

以往光點光束會受到工件表面形狀的影響，使反射光無法回到感測器，因此檢測效果有時會不穩定。E3AS-F的投光光點較大，反射光可返回感測器，所以不易受表面粗糙程度的影響。

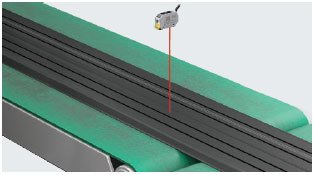

穩定檢測各種顏色的工件

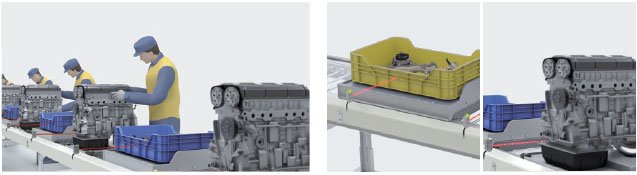

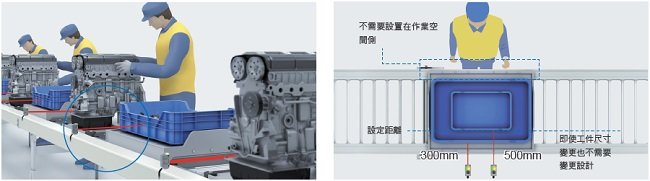

以往檢測距離會因工件的顏色而改變，導致檢測效果不穩定。E3AS-F採用TOF方式，不易受顏色的影響，即使裝運箱的顏色改變、或是引擎機體，都能以相同的設定距離穩定檢測。

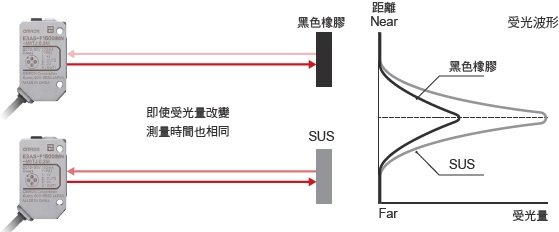

可長距離檢測且不易受顏色、材質影響的TOF方式

TOF（Time of Flight）方式是利用時間差來測量距離，因此不易受工件的顏色、材質影響。另外，就算受光量少也能檢測，即使是黑色橡膠等低反射工件，也能以相同的設定距離進行檢測。

感測器的可安裝範圍變廣，減少新設計、改造設計的工時

以往在新建設計或改造設備時，由於感測器的設置限制而使設備更複雜，耗費許多設計工時。
E3AS系列使可設置感測器的範圍更大，刪減設計、建置工時。

用E3AS-HL應付斜向安裝、緊密安裝

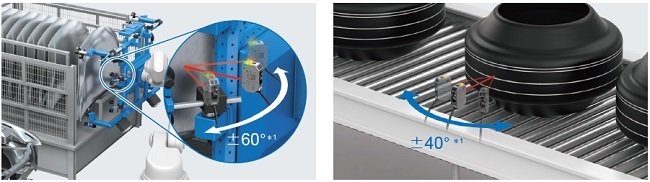

設置時不受限於工件形狀、傾斜

以往檢測金屬曲面工件或低反射曲面工件時，容易受形狀的影響，安裝角度的設計、調整需耗費許多工時。E3AS-HL 可安裝在更大的角度範圍，使設計更輕鬆。

可在狹小空間緊貼安裝或設置在照明附近

最多4台具有防止相互干擾功能，設計時不需要考慮與設置在附近的感測器相互干擾的問題。在透過孔洞位置來判別品項等用途上可緊貼設置。

使用環境照度為同級機器最高等級＊2的20,000lx，設計時不需要考慮相機照明或太陽光的影響。可安裝在緊靠相機照明的位置。

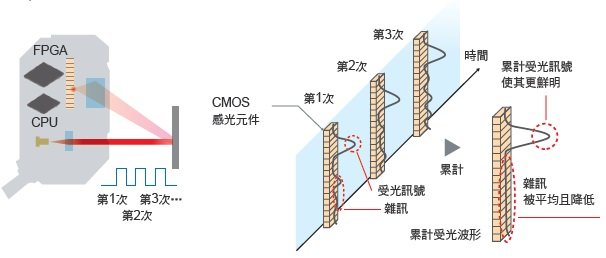

檢測來自曲面工件的微弱反射光的感測演算法 [業界首創]1 [專利申請中]2

E3AS-HL是業界首創在雷射Class1 CMOS雷射感測器上搭載FPGA，對受光波形每秒高速取樣1萬次並進行獨家累計處理，

感光度比以往大幅提升。能增幅微弱光線後進行檢測，即使是光澤表面或複雜形狀、黑色橡膠、難以接收反射光的工件也能穩定檢測。

用E3AS-F對應需要較長檢測距離的設置

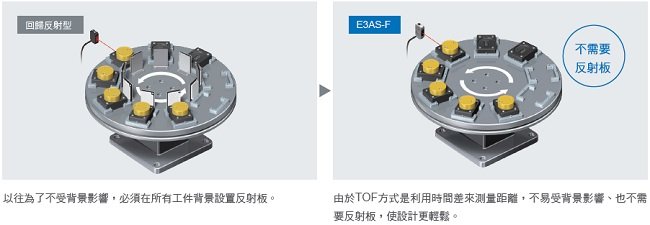

可在不想設置穿透型感測器的場所設置反射型感測器

為避免作業員撞到感測器，以往對照式感測器需設置在區域外，但在安裝上常遇到困難。若是利用E3AS-F長距離反射型，則不需要在作業空間側設置感測器。

另外，由於TOF方式是利用時間差來測量距離，也不易受背景的影響。

設置方式不易受工件背景的影響

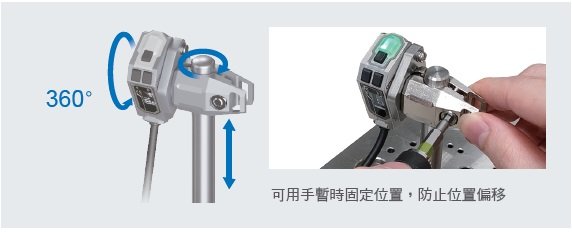

彈性安裝金具提升安裝自由度 [專利申請中]*2

可輕鬆從高度、水平、角度這3個方向調整光軸。不僅E3AS 系列，也可安裝在安裝間距25.4mm 的光電感測器上。

Class１雷射無需採取安全對策

E3AS系列的雷射為Class１，無需採取雷射安全對策。

＊1. 本公司標準檢測物體的代表值

＊2. 2020 年9 月當時資料，本公司調查結果
＊3. 「申請專利中」的標記，表示在日本申請專利中。（2020年9月時）

檢測面上採用抗污鍍膜，在有油煙和粉塵的環境下也能穩定運作

以往量產運作時，有時會因現場環境導致感測器錯誤動作或感測器破損而使產線停止，耗費許多復原工時。
E3AS系列可保護檢測面，降低停止頻率、提升運作率。

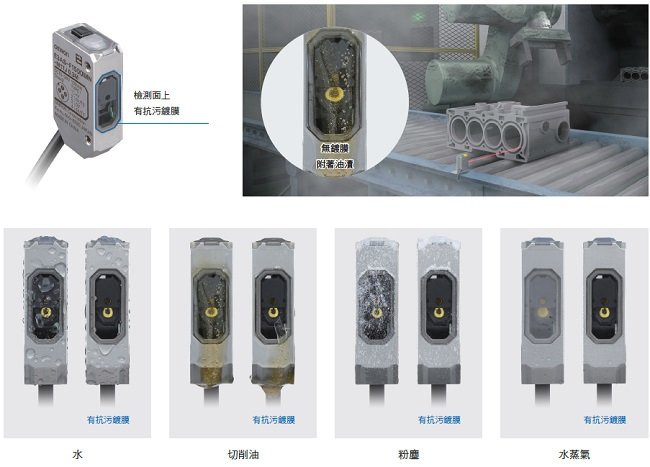

利用檢測面上的抗污鍍膜來降低錯誤檢測頻率與清潔次數 [業界首創]1 [專利申請中]2

以往光電感測器的原理上，只要感測器檢測面髒污就會發生錯誤檢測。而在檢測面塗上業界首創的抗污鍍膜的E3AS系列，

除了可防止油煙和粉塵附著之外，還能防止檢測面起霧，降低錯誤檢測頻率與檢測面的清潔次數。

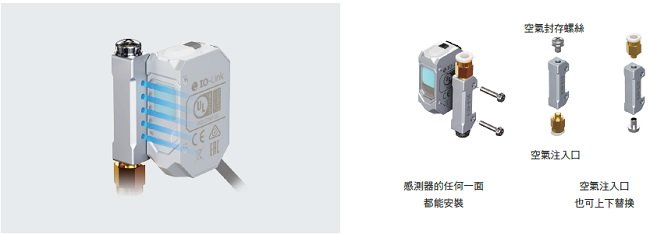

提高抗污鍍膜效果的吹氣模組 [專利申請中]*2

使用吹氣模組，可防止設置在狹窄、不易清潔位置的感測器檢測面髒污，
大幅降低錯誤檢測頻率。不僅E3AS 系列，也可安裝在安裝間距25.4mm的光電感測器上。

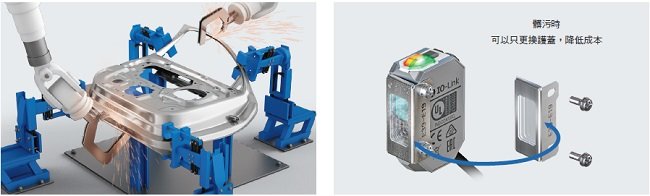

利用正面保護蓋降低感測器故障頻率

以往檢測面上附著焊接濺鍍，或在作業中碰撞時，感測器會故障而必須更換。安裝正面保護蓋，可防止感測器主機故障。

發生異常時，不需要更換感測器或重新配線，僅需更換正面保護蓋即可。

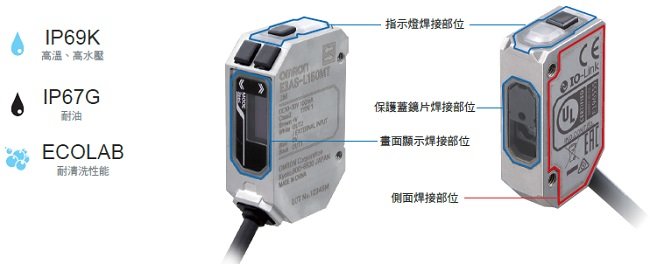

獨家的機殼設計降低因故障而更換的頻率

感測器機殼除了採用不銹鋼(SUS316L)之外，還利用OMRON獨家的「異材質雷射焊接技術」提升不銹鋼與樹脂的貼合性與密封性。

另外，E3AS-F的側面也利用「雷射焊接技術」提升不銹鋼之間的貼合性與密封性。

雷射溶合技術 [已取得專利]*2

用雷射將樹脂與金屬等不同材質之間溶合的技術。在金屬外殼上進行細微的孔加工後，

用雷射將樹脂零件溶化、將孔填滿，以確保貼合性與密封性。

雷射焊接技術 [TOF E3AS-F]

用雷射溶化金屬的外殼與護蓋，將空隙密封。比起用黏著劑固定，其氣密性更高，

可防止水或油等液體進入，降低故障頻率。

＊1. 2020 年9月當時本公司調查結果。
＊2. 「申請專利中 / 已取得專利」的標記，表示在日本申請專利中或已在日本取得專利。（2020年9月時）

利用有機EL顯示器與教導在短時間內輕鬆進行最佳設定

E3AS系列採用文字清晰易讀的有機EL顯示器與教導方式，任何人都能輕鬆進行最佳設定。另外，利用容易程序化的操作性能，也能輕鬆從遠端下達作業指示。

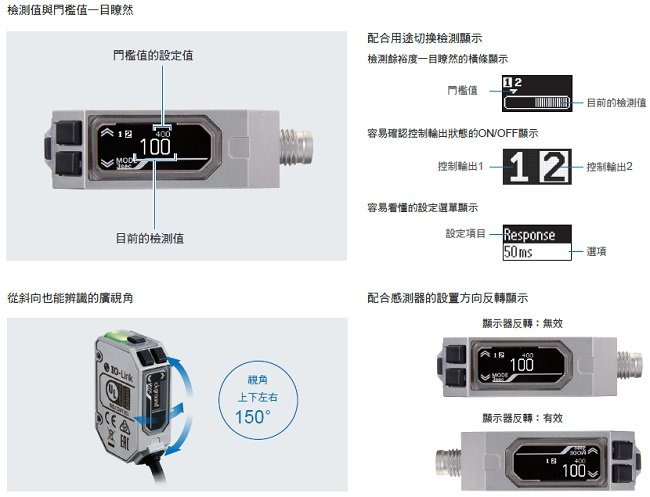

搭載文字清晰易讀的有機EL顯示器

在同一畫面上顯示門檻值與檢測值，可輕鬆設定門檻值。另外，利用廣視角與反轉顯示功能，在現場能夠更容易確認顯示內容。

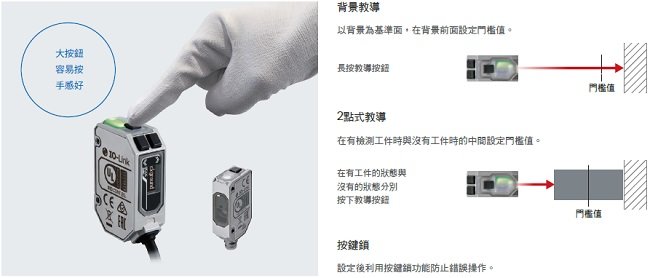

單鍵教導防止設定的差異

只要按下教導按鈕，就能設定門檻值。可防止設定差異，輕鬆設定最佳門檻值。

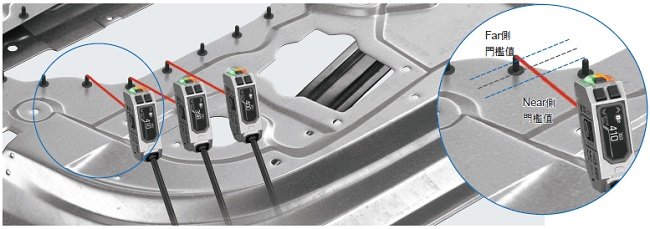

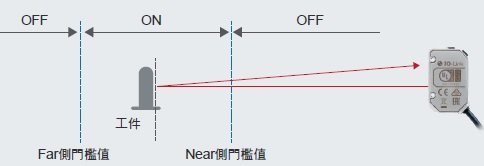

可輕鬆設定在目標距離範圍內檢測工件的工件教導 [CMOS E3AS-HL]

長按按鈕便可輕鬆設定上下限範圍門檻值的工件教導。使用於沒有背景、或想要在特定距離範圍內檢測有無工件的情況。

以工件的位置為基準，單鍵同時設定Near側門檻值、Far側門檻值。

可輕鬆設定在規定的位置檢測有無工件的門檻值。

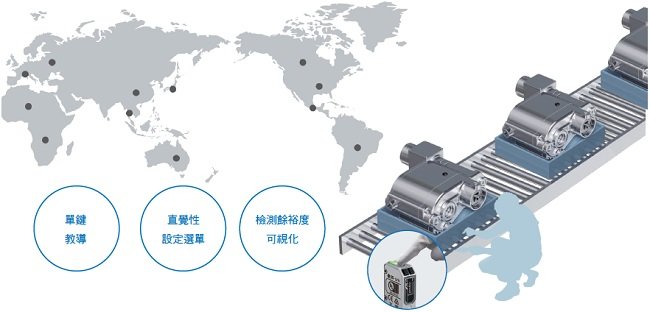

容易程序化，減少建置工時

以往在當地建置產線時，設定感測器需要熟練技師的經驗與訣竅，並在現場下達作業指示。
而透過E3AS系列共通的教導方式，可將操作方式程序化，輕鬆從遠端下達作業指示。

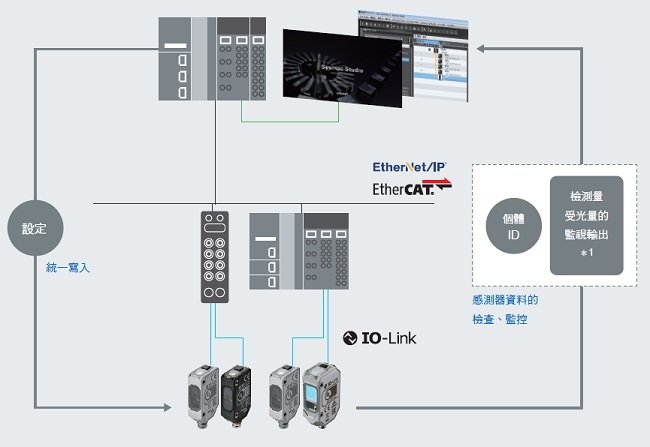

利用IO-Link 在少人數、短時間內實施產線的建置、維保

透過IO-Link，可利用統一設定來縮短建置期間，或運用現場資料減少量產後的故障處置時間。

從IO-Link裝置設定工具統一寫入，縮短建置期間

可統一寫入設置在產線上的幾千台感測器的設定資訊，
因此可縮短設定時間，減少人為造成的差異。

透過檢查、監控感測器資料達到預兆監控、最短時間復原

透過監視器通知因髒污等異常導致光量減弱，可事先預測錯誤檢測並採取處置，減少突發性的產線停止。

線形光束型

連接方式		型號
	輸出	NPN輸出	PNP輸出
	IO-Link 傳輸速度	---	*COM3 (230.4 kbps) 3**
出線型（2m）＊1		E3AS-HL500LMN 2M	E3AS-HL500LMT 2M
M8接頭型		E3AS-HL500LMN M3	E3AS-HL500LMT M3
M12 Smartclick 接頭中繼型＊2		E3AS-HL500LMN-M1TJ 0.3M	E3AS-HL500LMT-M1TJ 0.3M
出線型（2m）＊1		E3AS-HL150LMN 2M	E3AS-HL150LMT 2M
M8接頭型		E3AS-HL150LMN M3	E3AS-HL150LMT M3
M12 Smartclick 接頭中繼型＊2		E3AS-HL150LMN-M1TJ 0.3M	E3AS-HL150LMT-M1TJ 0.3M

光點型

連接方式		型號
	輸出	NPN輸出	PNP輸出
	IO-Link 傳輸速度	---	*COM3 (230.4 kbps) 3**
出線型（2m）＊1		E3AS-HL500MN 2M	E3AS-HL500MT 2M
M8接頭型		E3AS-HL500MN M3	E3AS-HL500MT M3
M12 Smartclick 接頭中繼型＊2		E3AS-HL500MN-M1TJ 0.3M	E3AS-HL500MT-M1TJ 0.3M
出線型（2m）＊1		E3AS-HL150MN 2M	E3AS-HL150MT 2M
M8接頭型		E3AS-HL150MN M3	E3AS-HL150MT M3
M12 Smartclick 接頭中繼型＊2		E3AS-HL150MN-M1TJ 0.3M	E3AS-HL150MT-M1TJ 0.3M

＊1. 提供纜線長度5m的類型。型號末尾為5M。（例：E3AS-HL500MN 5M/E3AS-HL500LMN 5M）
＊2. 備有M8接頭中繼型（0.3m）。型號末尾為-M3J 0.3M。
（例：E3AS-HL500MN-M3J 0.3M/E3AS-HL500LMN-M3J 0.3M）
＊3. 備有COM2 （38.4kbps）型。

金屬機殼型

連接方式		型號
	輸出	NPN輸出	PNP輸出
	IO-Link 傳輸速度	---	*COM3 (230.4 kbps) 3**
出線型（2m）＊1		E3AS-F1500IMN 2M	E3AS-F1500IMT 2M
M8接頭型		E3AS-F1500IMN M3	E3AS-F1500IMT M3
M12 Smartclick 接頭中繼型＊2		E3AS-F1500IMN-M1TJ 0.3M	E3AS-F1500IMT-M1TJ 0.3M
出線型（2m）＊1		E3AS-F1000IMN 2M	E3AS-F1000IMT 2M
M8接頭型		E3AS-F1000IMN M3	E3AS-F1000IMT M3
M12 Smartclick 接頭中繼型＊2		E3AS-F1000IMN-M1TJ 0.3M	E3AS-F1000IMT-M1TJ 0.3M

樹脂機殼型

連接方式		型號
	輸出	NPN輸出	PNP輸出
	IO-Link 傳輸速度	---	*COM3 (230.4 kbps) 3**
出線型（2m）＊1		E3AS-F1500IPN 2M	E3AS-F1500IPT 2M
M8接頭型		E3AS-F1500IPN M3	E3AS-F1500IPT M3
M12 Smartclick 接頭中繼型＊2		E3AS-F1500IPN-M1TJ 0.3M	E3AS-F1500IPT-M1TJ 0.3M
出線型（2m）＊1		E3AS-F1000IPN 2M	E3AS-F1000IPT 2M
M8 接頭型		E3AS-F1000IPN M3	E3AS-F1000IPT M3
M12 Smartclick 接頭中繼型＊2		E3AS-F1000IPN-M1TJ 0.3M	E3AS-F1000IPT-M1TJ 0.3M

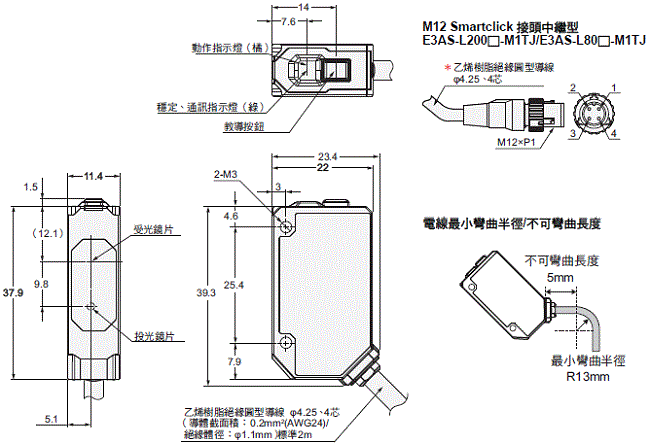

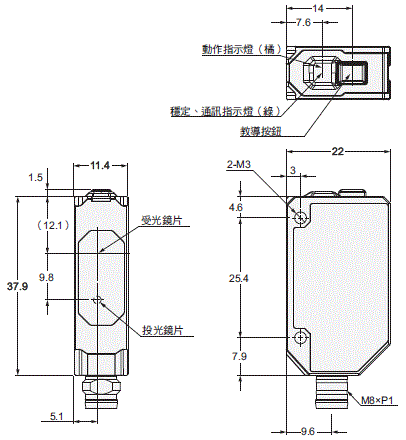

E3AS-L

連接方式		型號
	輸出	NPN輸出	PNP輸出
	IO-Link 傳輸速度	---	*COM3 (230.4 kbps) 3**
出線型（2m）＊1		E3AS-L200MN 2M	E3AS-L200MT 2M
M8接頭型		E3AS-L200MN M3	E3AS-L200MT M3
M12 Smartclick 接頭中繼型＊2		E3AS-L200MN-M1TJ 0.3M	E3AS-L200MT-M1TJ 0.3M
出線型（2m）＊1		E3AS-L80MN 2M	E3AS-L80MT 2M
M8接頭型		E3AS-L80MN M3	E3AS-L80MT M3
M12 Smartclick 接頭中繼型＊2		E3AS-L80MN-M1TJ 0.3M	E3AS-L80MT-M1TJ 0.3M

＊1. 提供纜線長度5m的類型。型號末尾為5M。（例：E3AS-F1500IMN 5M/E3AS-F1500IPN 5M/E3AS-L200MN 5M）
＊2. 備有M8接頭中繼型（0.3m）。型號末尾為-M3J 0.3M。
（例：E3AS-F1500IMN-M3J 0.3M/E3AS-F1500IPN-M3J 0.3M/E3AS-L200MN-M3J 0.3M）
＊3. 備有COM2 （38.4kbps）型

選購品（另售）

感測器I/O接頭（單邊接頭）

（接頭型、接頭中繼型必須使用）並未隨附於感測器，請務必另行訂購。

圓型防水接頭 XS3F-M8系列

形狀	纜線規格	纜線外徑（mm）	導線出線方向	纜線長度（m）	感測器I/O 接頭型號
M8接頭	PVC電纜	φ4	直線	2	XS3F-M421-402-R
			直線	5	XS3F-M421-405-R
			L形	2	XS3F-M422-402-R
			L形	5	XS3F-M422-405-R

注1. 也備有XS3W （雙接頭）。詳細內容請參閱XS3資料表。（型錄編號：SDCA-031）
2. 在嵌合後，接頭將無法旋轉。
3. 出線方向將被固定在感測器投光/受光面的180度相反方向。

圓型防水接頭 XS5系列

形狀	纜線規格	纜線外徑（mm）	導線出線方向	纜線長度（m）	感測器I/O 接頭型號
M12 智慧型連接器(Smartclick)接頭	PVC耐繞曲電纜	φ6	直線	2	XS5F-D421-D80-F
			直線	5	XS5F-D421-G80-F
			L形	2	XS5F-D422-D80-F
			L形	5	XS5F-D422-G80-F

注1. 也備有XS5W （雙接頭）。詳細內容請參閱OMRON網站（https://www.omron.com.tw）的「XS5型」。
2. 在嵌合後，接頭將無法旋轉。
3. 出線方向將被固定在感測器投光/受光面的180度相反方向。

安裝金具

以下配件並未附屬於感測器中，如有需要請另行訂購。

E3AS-HL系列用

形狀	型號 (材質)	出線型	M12 Smartclick 接頭中繼型	M8接頭型

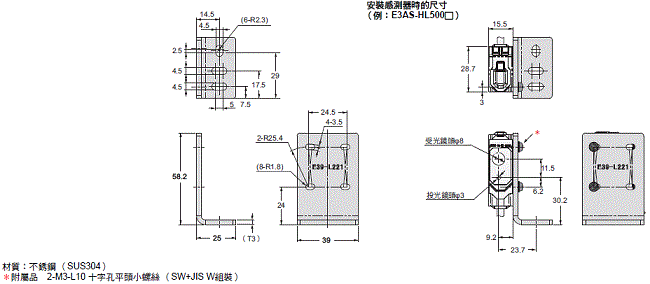

Ｌ型安裝金具	E39-L221 (SUS304)	○	○	---

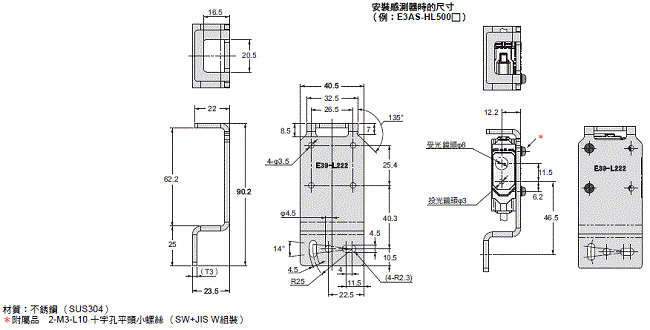

水平型保護蓋安裝金具	E39-L222 (SUS304)	○	○	---

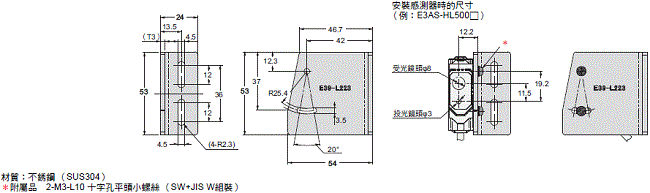

背面安裝金具	E39-L223 (SUS304)	○	○	○ *2

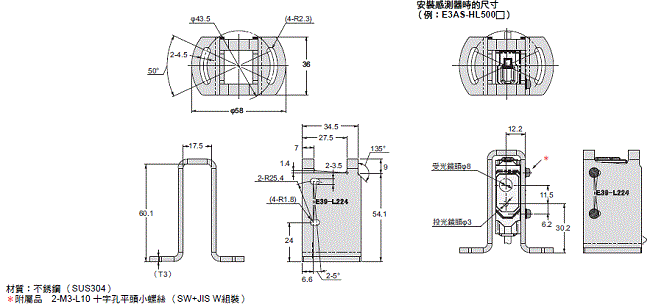

堅固安裝金具	E39-L224 (SUS304)	○	○	---

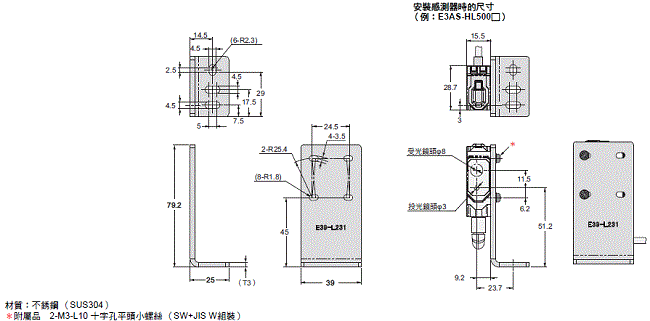

Ｌ型安裝金具	E39-L231 (SUS304)	--- *1	--- *1	Yes *3

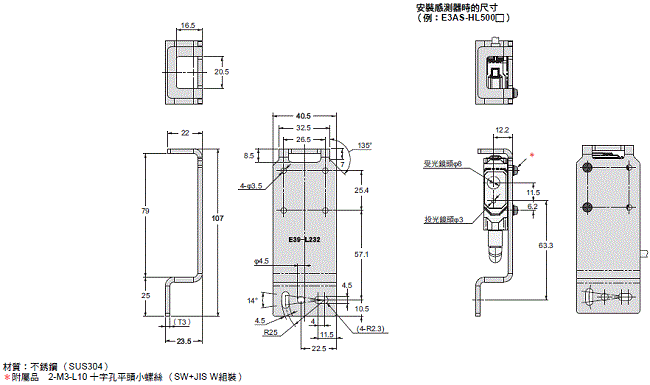

水平型保護蓋安裝金具	E39-L232 (SUS304)	--- *1	--- *1	Yes *3

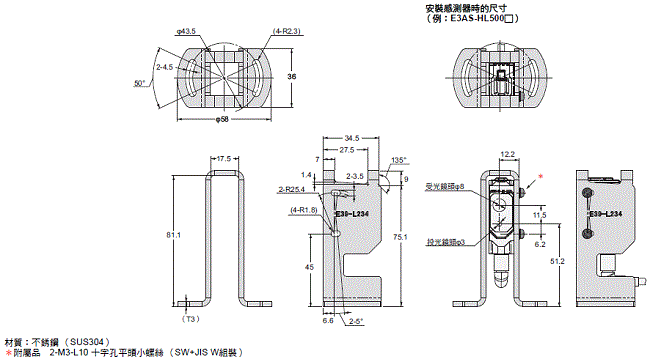

堅固安裝金具	E39-L234 (SUS304)	--- *1	--- *1	Yes *3

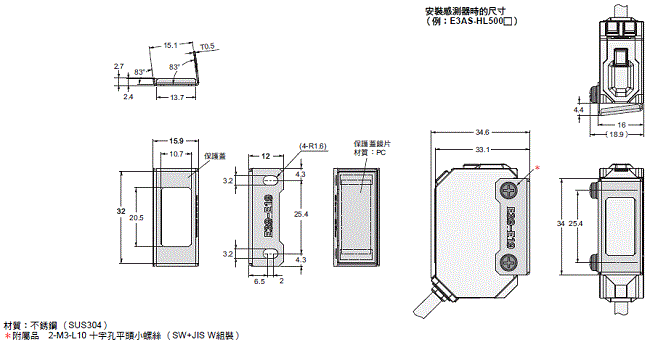

正面保護蓋	*E39-E19 4**	Yes	Yes	Yes

＊1. 也可使用在出線型、M12智慧型連接器(Smartclick) 接頭中繼型上，但請先確認金具形狀後再使用。
＊2. 請先確認設置環境及金具形狀後，再使用要連接的感測器I/O接頭。
＊3. 請使用L形的連接感測器I/O接頭。直線形無法安裝。
＊4. 正面保護蓋為E3AS-HL用的選購品。無法安裝在E3AS-F、E3AS-L上。

E3AS-F/L系列用

形狀	型號 (材質)	出線型	M12 Smartclick 接頭中繼型	M8接頭型

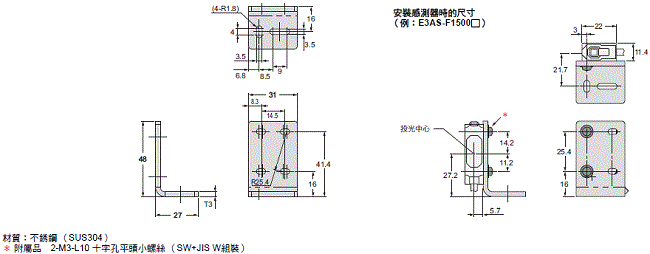

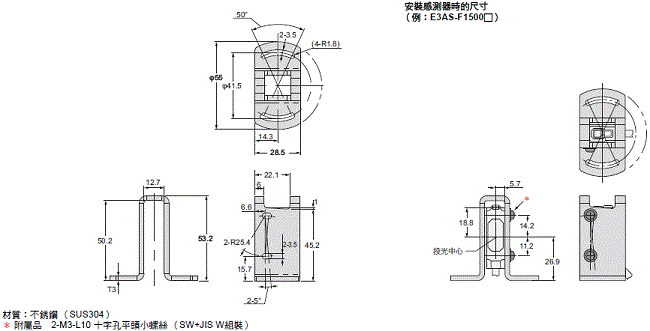

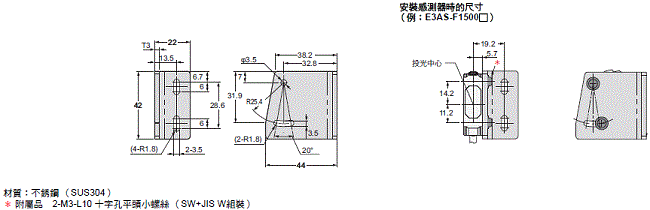

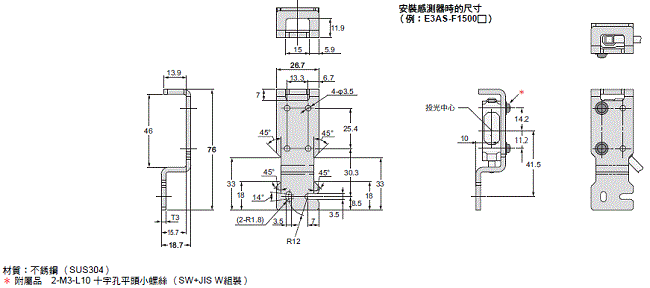

Ｌ型安裝金具	E39-L201 (SUS304)	○	○	---

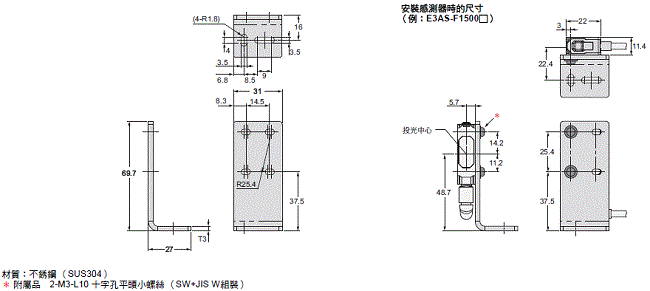

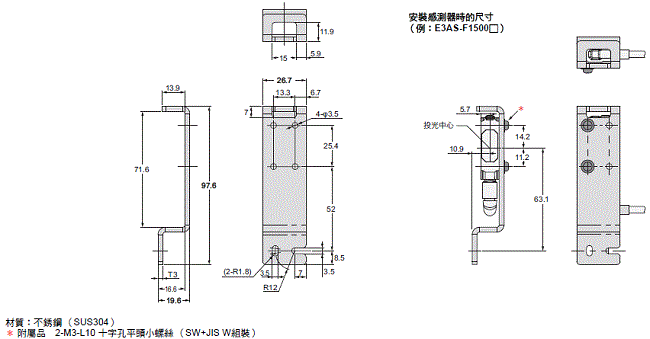

水平型保護蓋安裝金具	E39-L202 (SUS304)	○	○	---
背面安裝金具	E39-L203 (SUS304)	○	○	Yes *2

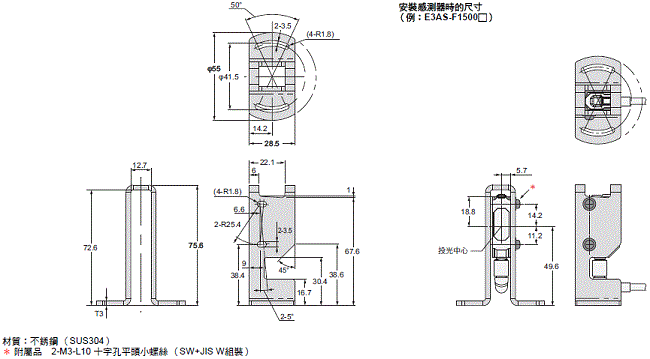

堅固安裝金具	E39-L204 (SUS304)	○	○	---
Ｌ型安裝金具	E39-L211 (SUS304)	--- *1	--- *1	○ *3
水平型保護蓋安裝金具	E39-L212 (SUS304)	--- *1	--- *1	○ *3
堅固安裝金具	E39-L214 (SUS304)	--- *1	--- *1	○ *3

＊1. 也可使用在出線型、M12智慧型連接器(Smartclick) 接頭中繼型上，但請先確認金具形狀後再使用。
＊2. 請先確認設置環境及金具形狀後，再使用要連接的感測器I/O接頭。
＊3. 請使用L形的連接感測器I/O接頭。直線形無法安裝。

E3AS系列共通

以下配件並未附屬於感測器中，如有需要請另行訂購。

形狀	型號 (材質)	出線型	M12 Smartclick 接頭中繼型	M8接頭型

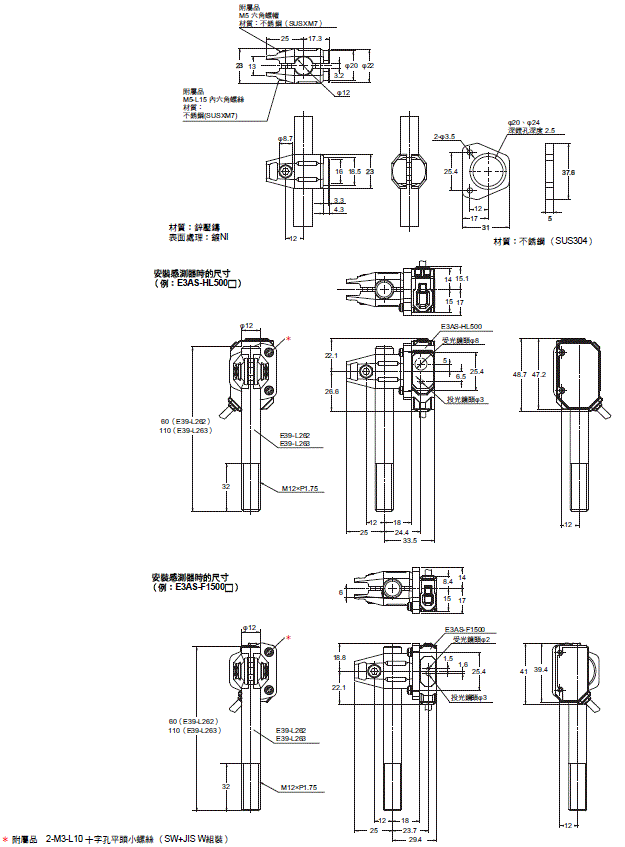

靈活的安裝金具	E39-L261 *1 (SUS304)	○	○	○

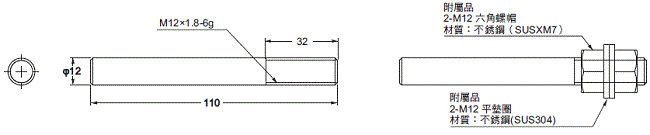

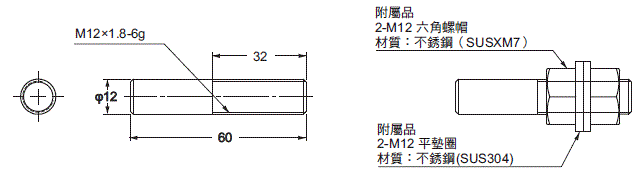

支柱 50mm	E39-L262	○	○	○
支柱 100mm	E39-L263	○	○	○

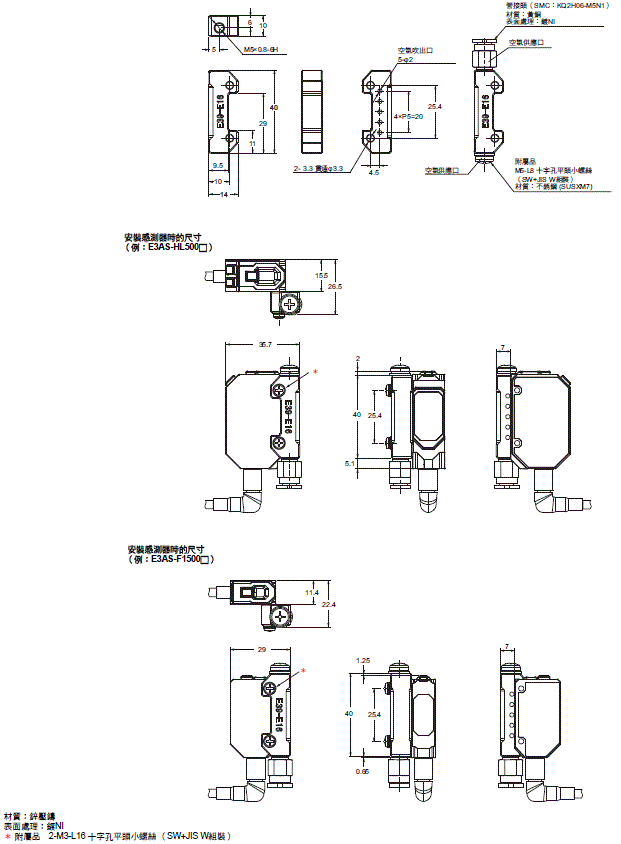

吹氣模組	*E39-E16 2**	○	○	○

＊1. 請與另售的支柱（E39-L262或E39-L263）一併購買。
＊2. 未隨附空氣用軟管。

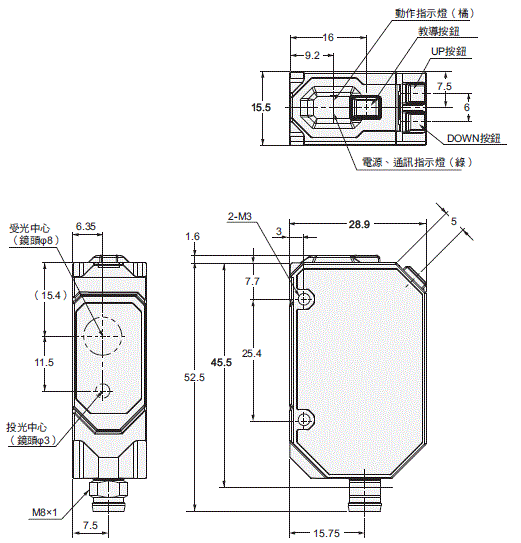

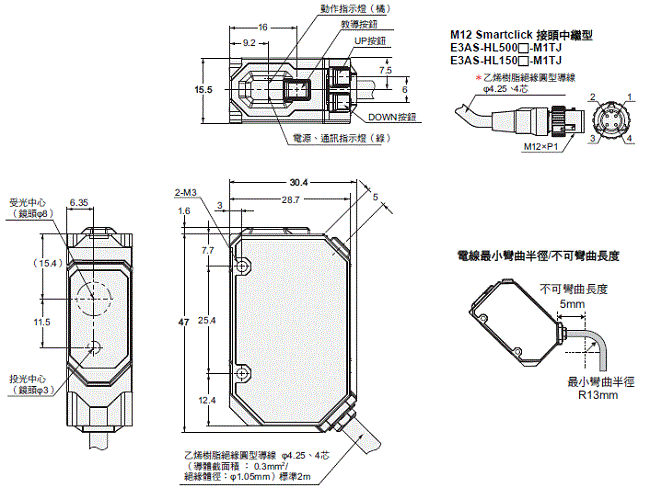

E3AS-HL

檢測方式			三角測距
型號		NPN輸出	E3AS-HL500MN	E3AS-HL500LMN	E3AS-HL150MN	E3AS-HL150LMN
型號		PNP輸出/COM3	E3AS-HL500MT	E3AS-HL500LMT	E3AS-HL150MT	E3AS-HL150LMT
檢測距離範圍＊1			35～設定距離		35～設定距離
設定範圍＊1			35 to 500 mm		35 to 150 mm
標準檢測高低差＊1			35 ~ 180mm：9mm 180～300mm：18mm 300 ~ 400mm：30mm 400 ~ 500mm：45mm （應答時間 10ms時）		35 ~ 50mm：1mm 50 ~ 100mm：2mm 100～150mm：4mm （應答時間 10ms時）
最小顯示單位值			1 mm		0.1 mm
光點直徑（參考值）＊2			2.5mm×1.5mm （距離 500mm時）	18mm×1.5mm （距離 500mm時）	2.5mm×1.3mm （距離 150mm時）	8mm×1.3mm （距離 150mm時）
光源(發光波長)			紅色雷射（660nm）、Class1 （IEC/EN 60825-1:2014）
電源電壓			DC10～30V （包含漣波（p-p） 10％） Class2
消耗電流			100 mA 以下
輸出輸入	控制輸出		負載電源電壓小於DC30V Class2，負載電流 2輸出總和小於100mA （殘留電壓負載電流低於10mA時：1V以下、負載電流10～低於100mA時：2V以下）開路集極輸出型(NPN/PNP輸出依型式不同而異) NO （常開） /NC （常閉）切換式
		NPN	輸出1：NO （常開）、輸出2：NC （常閉）
		PNP/COM3	輸出1：NO （常開） /COM□、輸出2：NC （常閉）
	外部輸入		投光雷射OFF/教導/歸零切換式 NPN ON時：0V短路或小於1.5V、OFF時：電源電壓短路或開放 PNP ON時：電源電壓短路或電源電壓—1.5V以內、OFF時：0V短路或開放
應答時間			1.5ms/10ms/50ms 切換式
門檻值設定方式			透過教導方式／手動操作／IO-Link通訊設定
防止相互干擾之台數限制			最多4台（設定防止相互干擾功能時）
使用環境照度			受光面照度白熾燈：20,000lx以下、太陽光：25,000lx以下（距離 250mm時）白熾燈：5,000lx以下、太陽光：10,000lx以下（距離 500mm時）		受光面照度白熾燈：8,000lx以下、太陽光：16,000lx以下

＊1. 以本公司標準檢測物體（白色陶瓷）測量。
＊2. 在最大檢測距離以D4σ法定義。若在定義區域範圍外出現散射光，導致檢測物體周遭的光線反射率比檢測物體本身要來得高時，則可能會造成影響。此外，檢測比
光點大小更小的檢測物體時，可能會無法取得正確的測量值。

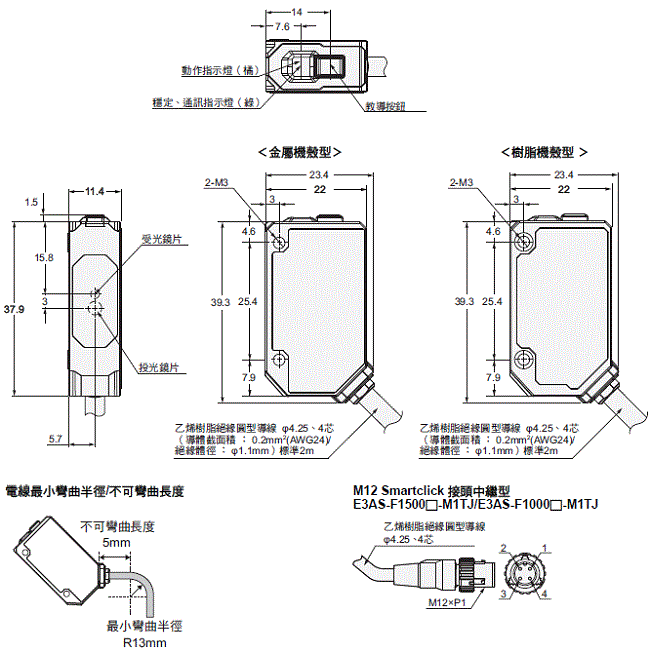

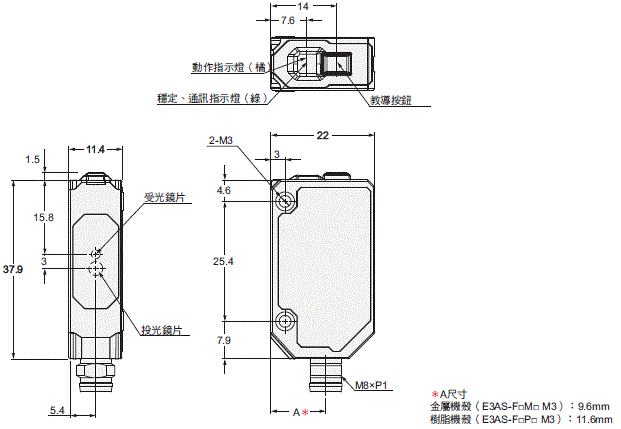

E3AS-F

檢測方式			TOF (Time of flight)
型號		類型	金屬機殼（□：M）、樹脂機殼（□：P）
		NPN輸出	E3AS-F1500I[]N	E3AS-F1000I[]N
		PNP輸出/COM3	E3AS-F1500I[]T	E3AS-F1000I[]T
檢測距離範圍			50～設定距離（白紙、黑紙200×200mm）	50～設定距離（白紙、黑紙200×200mm）
設定範圍			100～1,500mm （白紙200×200mm） 100～1,000mm （黑紙200×200mm）	100～1,000mm （白紙200×200mm） 100～500mm （黑紙200×200mm）
光點直徑（參考值）			φ95mm （距離1,000mm時）
應差			設定距離的15%以下（設定距離200mm以上）
反射率特性(白黑誤差)			設定距離的10%以下（設定距離200mm以上）
光源(發光波長)			紅外線雷射（940nm） Class1 （IEC/EN60825-1：2014）
電源電壓			DC10～30V （包含漣波（p-p） 10％） Class2
消耗電流			30mA以下
輸出輸入	控制輸出		負載電源電壓小於DC30V Class2、負載電流小於100mA （殘留電壓負載電流低於10mA時：1V以下、負載電流10～低於100mA時：2V以下）開路集極輸出型(NPN/PNP輸出依型式不同而異)
		NPN	輸出1：NO （常開）、輸出2：NC （常閉）
		PNP/COM3	輸出1：NO （常開） /COM□、輸出2：NC （常閉）
應答時間			動作、復歸：各150ms以下	動作、復歸：各90ms以下
門檻值設定方式			透過教導方式/IO-Link通訊設定
使用環境照度			受光面照度白熾燈：3,000lx以下、太陽光：10,000lx以下
