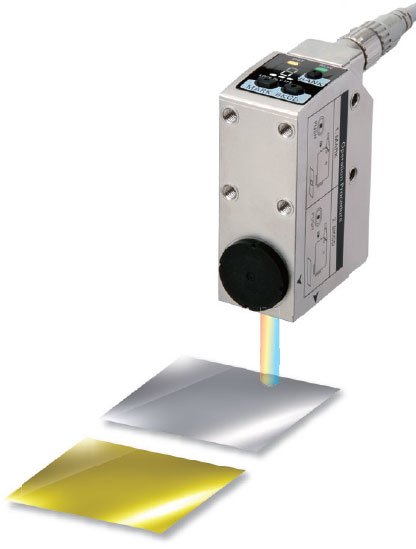

透過正上方的簡易裝設，穩定檢出鍍鋁的光澤包材
E3S-DC
產品特色
不挑包材的色標檢測能力，配備投光細光束與大型鏡頭，即使歪斜的工件也能穩定檢測。

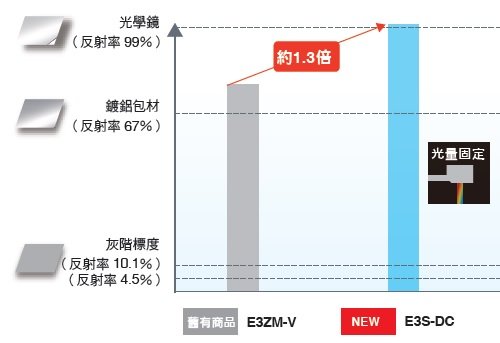

受光範圍廣泛，即使是光澤包材也沒問題
反射率99%的光學鏡亦不會飽和（受光範圍廣）
不需要調整不飽和的受光範圍即可完成
搭載高亮度RGB 3色LED投光元件，大幅提升投光量。
此外，運用搭載在光纖感測器的Smart Noise Reduction技術降低雜訊量，在不調整光量的狀態下，即使鏡面亦不飽和，達成高動態範圍。
※光學鏡、鍍鋁包材以最大受光量距離（13mm）量測，灰階標度以最小受光量距離（7mm或13mm）量測。

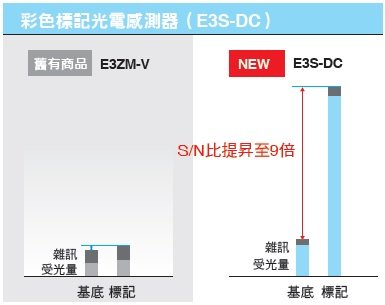

以高S/N比辨別微小色差

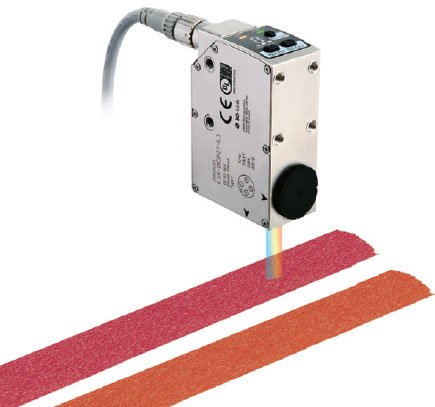

即使僅有些微色差的同色系，亦可穩定檢出
可以辨別些微色差的高S/N比系統設計
達成高S/N比的3項N-Smart技術
光纖放大器以高亮度白色LED、光電感測器以高亮度RGB 3色LED及高效率光學系的設計完成高效能。
且透過受光演算法「Smart Noise Reduction」及高速高精度IC「N-Core」，大幅降低雜訊影響。
由於受光量增加、雜訊減少，即使是微小色差亦能達到高S/N比。
透過包材印刷色差可視化，輕易解決問題
可對應包材印刷色差，減少停機時間

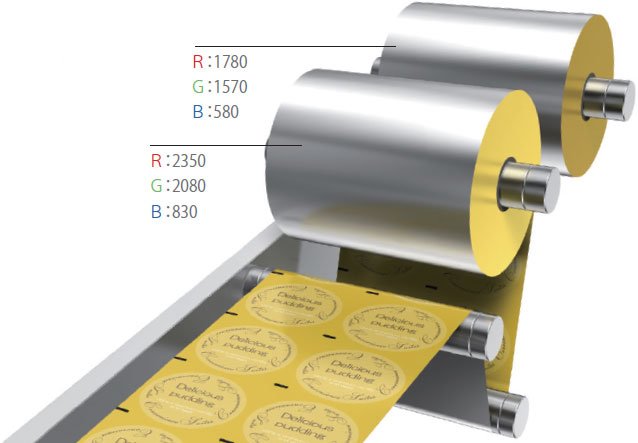

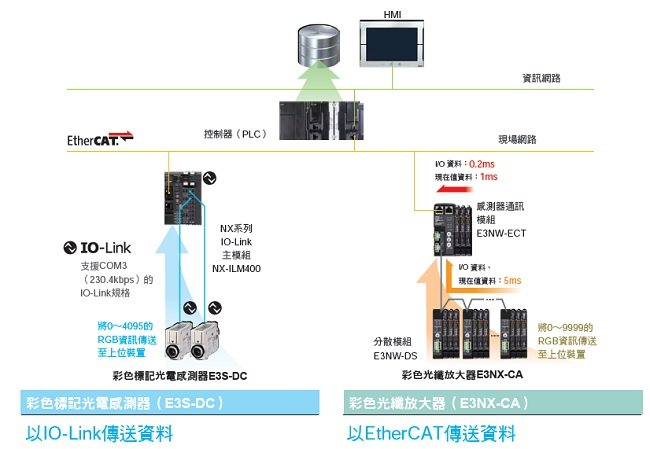

色差可視化 RGB資料傳送功能
將每個批號的彩色標記及基底RGB資訊傳送至上位裝置並定量化。
透過資料庫管理，可以設定最適合的界限值，問題發生時亦可迅速釐清原因。
啟動時
啟動時的界限值設定原本必須仰賴熟練人員的意見，但是透過紀錄包材的RGB比率，可以達到最適合的設定。
維修時
感測器錯誤檢出時，以數值確認是否為包裝批號造成的差異，輕易掌握原因並制定對策。
本體
| 檢測方式 | 形狀 | 連接方式 | 檢測距離 | 輸出 | 型號 | 傳送速度 ＊ |
|---|---|---|---|---|---|---|
| 擴散反射型(標記檢測) |  |
M12接頭型 | 10±3 mm | PNP (IO-LINK) | E3S-DCP21-IL2 | COM2 (38.4 kbps) |
| E3S-DCP21-IL3 | COM3 (230.4kbps) | |||||
| NPN | E3S-DCN21 | 不支援 |
註. 請從本公司網站(https://www.omron.com.tw)下載IO-Link設定檔案(IODD檔案)。
＊關於傳送速度，請確認型錄第28頁的「額定/性能」。
選購品(另售)
感測器I/O接頭(必須使用接頭型)
本產品未附感測器，如有需要請另行訂購。
| 尺寸 | 種類 | 形狀 | 導線長度 | 型號 | |
|---|---|---|---|---|---|
| M12 | 單側接頭 | 直線形 |  |
2m | XS2F-D421-D80-F |
| 5m | XS2F-D421-G80-F | ||||
| L形 |
 |
2m | XS2F-D422-D80-F | ||
| 5m | XS2F-D422-G80-F | ||||
| 兩側接頭 ＊1 | Smartclick連接器 直線形/直線形 |
 |
2m | XS5W-D421-D81-F | |
| 5m | XS5W-D421-G81-F | ||||
| Smartclick連接器 L形/L形 |
 |
2m | XS5W-D422-D81-F | ||
| 5m | XS5W-D422-G81-F | ||||
註1. 詳細資訊請參考→本公司網站(https://www.omron.com.tw)的) 「感測器I/O接頭/感測器控制器」
本公司亦備有XS2W型（雙側接頭）及XS5F型（單側接頭）。
2. 在嵌合後，接頭將無法旋轉。
＊1. 亦有直線形/L形的組合。
＊2. 出線方向將被固定在感測器投光/受光面的180度相反方向。
本公司亦備有XS2W型（雙側接頭）及XS5F型（單側接頭）。
2. 在嵌合後，接頭將無法旋轉。
＊1. 亦有直線形/L形的組合。
＊2. 出線方向將被固定在感測器投光/受光面的180度相反方向。
| 檢測方式 | 擴散反射型(標記檢測) | |||
|---|---|---|---|---|
| 輸出 | PNP (IO-Link) | NPN | ||
| 項目型號 | E3S-DCP21-IL2型 | E3S-DCP21-IL3型 | E3S-DCN21型 | |
| 檢測距離 | 10±3mm(白紙 10×10mm) | |||
| 光點直徑尺寸(參考值) | 1×4mm | |||
| 光源(發光波長) | 紅色發光二極體( 635nm)、綠色發光二極體( 525nm)、藍色發光二極體(465nm) | |||
| 電源電壓 | DC10～30V包含鏈波( p-p) 10% | |||
| 消耗電力 | 960mW以下(參考：電源電壓為 24V時 40mA以下) | |||
| 控制輸出 | 負載電流小於 100mA(DC30V以下) | |||
| 指示燈 | 動作指示燈(橘色)、 RUN 指示燈(綠色)、 7段指示燈(白色)、按鍵鎖定指示燈(白色)、計時器指示燈(白色)、 1點式調整模式指示燈(白色) | |||
| 動作模式 | 標記時High | 標記時 ON | ||
| 保護電路 | 電源反接保護、負載短路保護、輸出逆接保護 | |||
| 應答時間 | 動作、復歸：各 50μs以下( 2點調整模式)動作、復歸：各 150μs以下( 1點調整模式) | |||
| 感度調整 | 教導方法 | |||
| 使用環境照度 | 受光面照度白熾燈： 3,000lx以下 | |||
| 環境溫度範圍 | 動作時：-10～+55℃、保存時：-25～+70℃(不可結冰結露) | |||
| 環境濕度範圍 | 動作時： 35～85%RH、保存時： 35～95%RH(不可結露) | |||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |||
| 耐電壓 | AC1,000V 50/60Hz 1min | |||
| 振動(耐久性) | 10～55Hz 重複振幅 1.5mm X、Y、Z各方向 2h | |||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向3次 | |||
| 保護構造 | IEC60529規格 IP67 | |||
| 連接方式 | M12-4極接頭型 | |||
| 重量(包裝狀態 /僅本體) | 接頭型 | 約370g/約320g | ||
| 材質 | 外殼 | 鋅壓鑄(鍍鎳) | ||
| 鏡頭區 | 甲基丙烯樹脂( PMMA) | |||
| 顯示部 | ABS | |||
| 按鍵 | 彈性體 | |||
| 接頭部位 | 鋅壓鑄(鍍鎳) | |||
| 主要的 IO-Link功能 |
・ NO、NC動作模式切換 ・控制輸出的計時器功能及計時器時間的選擇功能 (可選擇無效、ON延遲、OFF延遲、單觸發、ON/OFF延遲) (選擇計時器時間 0.1～5000ms) ・不穩定警報延遲時間的選擇功能(0(無效)～ 1000ms) ・監視輸出功能(顯示相對檢測量的PD輸出) ・通電時間的讀取功能(單位：h)・設定初期化(重置設定)功能 |
― | ||
| 通訊規格 | IO-Link規格 | Ver1.1 | ― | |
| 傳送速度 | E3S-DCP21-IL3型：COM3(230.4kbps)、 E3S-DCP21-IL2型：COM2(38.4kbps) | ― | ||
| 資料長度 | PD尺寸：8byte、OD尺寸：1byte(M-sequence type：TYPE_2_2) | ― | ||
|
最小循環週期 |
E3S-DCP21-IL3型(COM3)：1.5ms、E3S-DCP21-IL2型(COM2)：4.8ms | ― | ||
| 附屬品 | 使用說明書 | ― | ||
＊標記感測器的標準檢測物體
| 顏色名稱 | 孟塞爾記號 |
|---|---|
| 白 | N9.5 |
| 紅 | 4R 4.5/12.0 |
| 黃紅 | 4YR 6.0/11.5 |
| 黃 | 5Y 8.5/11.0 |
| 黃綠 | 3GY 6.5/10.0 |
| 綠 | 3G 6.5/9.0 |
| 藍綠 | 5BG 4.5/10.0 |
| 藍 | 3PB 5.0/10.0 |
| 藍紫 | 9PB 5.0/10.0 |
| 紫 | 7P 5.0/10.0 |
| 紅紫 | 6RP 4.5/12.5 |
| (黑) | (N2.0) |

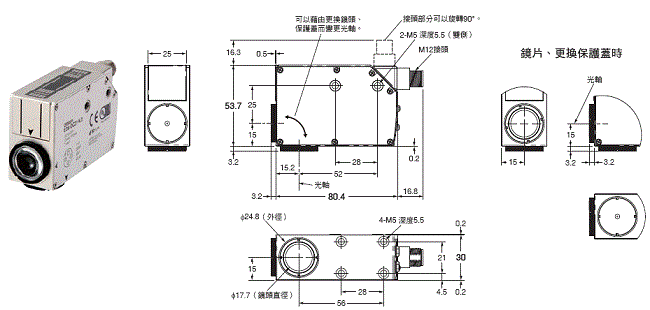

（單位：mm）
擴散反射型
E3S-DCP21-IL2型
E3S-DCP21-IL3型
E3S-DCN21型
註1. 螺絲安裝扭力請使用2.0N·m以下。
2. 外裝鏡片、保護蓋請鎖緊與外殼緊密接觸。
