E3Z-[]-IL[]

產品特色

利用IO-Link實現感測器層級的資訊可視化，進而解決作業現場的3大問題！標準光電感測器。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

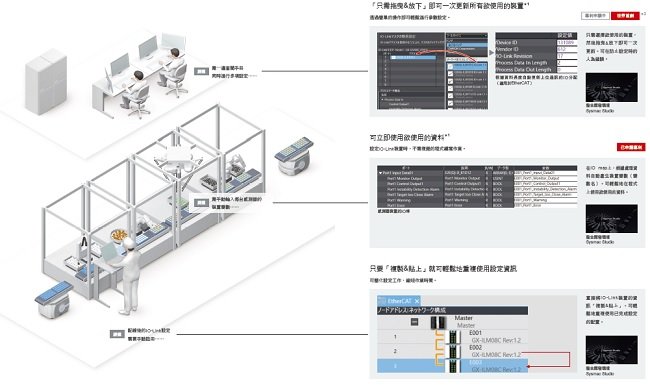

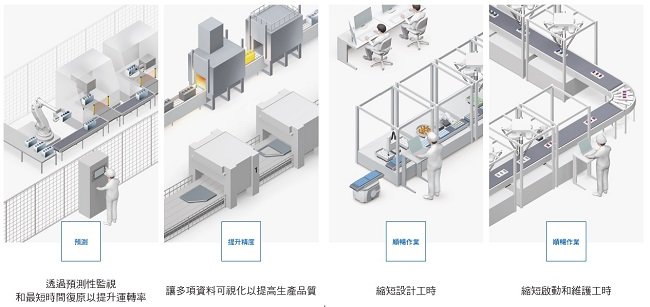

符合生產現場各項製程需求的應用

利用IO-Link實現生產設備的智慧化，藉此改善設計、啟動、運轉和維護的所有製程，提升運轉率和品質。

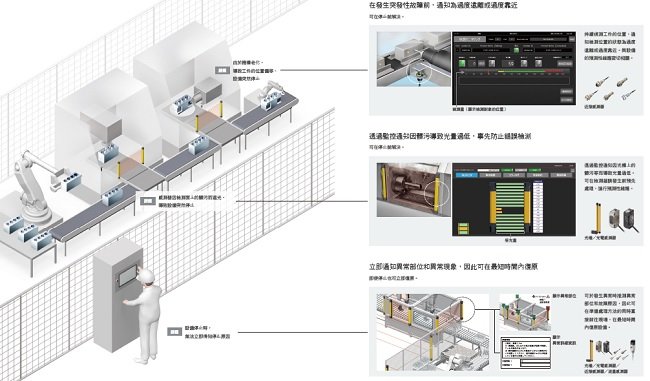

[預測] 透過預測性監視和最短時間復原以提升運轉率

根據廣泛蒐集而來的資料進行設備狀態監視，可事先預測並處理故障，進而減少突發性故障的頻率。此外，當偵測到異常時，也會立即通知詳細資訊，減少停機時間。

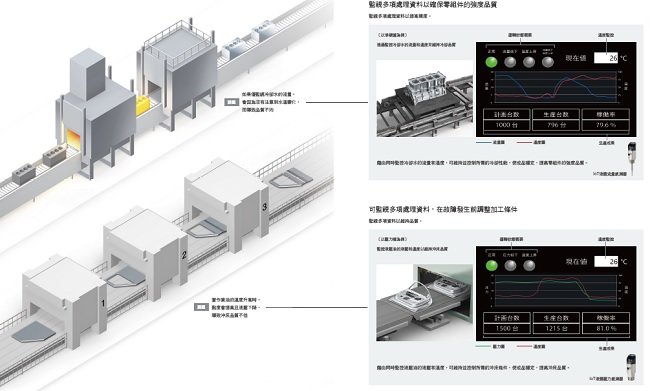

[提升精度] 讓多項資料可視化以提高生產品質

讓多項影響品質的資料可視化。在品質受到影響前發現故障徵兆並採取對策，藉以減少「不良品損失」的問題。

[順暢作業] 縮短設計工時

不需手冊即可透過「直覺操作」進行設定，並自動產生執行程式編寫所需的變數。縮短連接設備的設定時間。

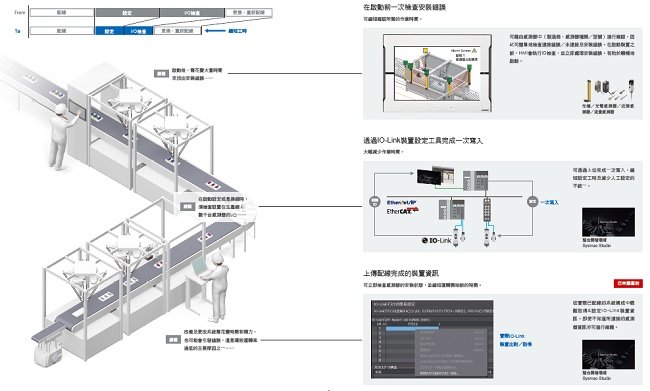

[順暢作業] 縮短啟動和維護工時

不需手冊即可透過「直覺操作」進行設定，並自動產生執行程式編寫所需的變數。縮短連接設備的設定時間。

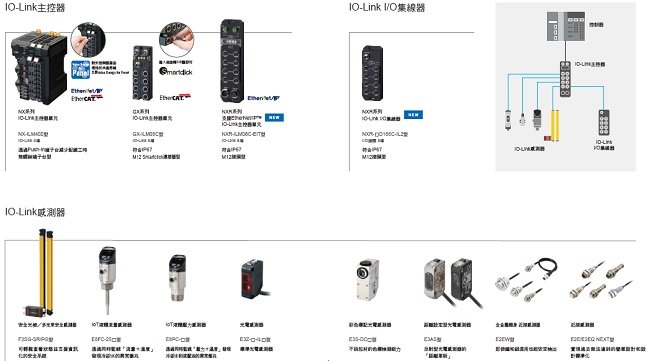

可根據用途需求，選擇主控器&感測器

OMRON的IO-Link主控器可以連接到EtherCAT和EtherNet/IP。可根據裝置的安裝環境、系統構成選擇合適的機種。

IO-Link型/本體

檢測方式	形狀	連接方式	檢測距離	傳送速度	型號
檢測方式	形狀	連接方式	檢測距離	傳送速度	PNP輸出
對照型 (投光器＋受光器) ＊3		出線型(2m)	15m (紅外線)	COM2	E3Z-T81-IL2 2M 投光器 E3Z-T81-L-IL2 2M 受光器 E3Z-T81-D-IL2 2M
		接頭中繼型(M12)			E3Z-T81-M1TJ-IL2 0.3M 投光器 E3Z-T81-L-M1TJ-IL2 0.3M 受光器 E3Z-T81-D-M1TJ-IL2 0.3M
		接頭型(M8)			E3Z-T86-IL2 投光器 E3Z-T86-L-IL2 受光器 E3Z-T86-D-IL2
		出線型(2m)		COM3	E3Z-T81-IL3 2M 投光器 E3Z-T81-L-IL3 2M 受光器 E3Z-T81-D-IL3 2M
		接頭中繼型(M12)			E3Z-T81-M1TJ-IL3 0.3M 投光器 E3Z-T81-L-M1TJ-IL3 0.3M 受光器 E3Z-T81-D-M1TJ-IL3 0.3M
		接頭型(M8)			E3Z-T86-IL3 投光器 E3Z-T86-L-IL3 受光器 E3Z-T86-D-IL3
回歸反射型 (附M.S.R.功能)	＊1	出線型(2m)	4m (100mm)＊2 (使用E39-R1S型時) (紅色光)	COM2	E3Z-R81-IL2 2M
		接頭中繼型(M12)			E3Z-R81-M1TJ-IL2 0.3M
		接頭型(M8)			E3Z-R86-IL2
		出線型(2m)		COM3	E3Z-R81-IL3 2M
		接頭中繼型(M12)			E3Z-R81-M1TJ-IL3 0.3M
		接頭型(M8)			E3Z-R86-IL3
擴散反射型		出線型(2m)	1m (紅外線)	COM2	E3Z-D82-IL2 2M
		接頭中繼型(M12)			E3Z-D82-M1TJ-IL2 0.3M
		接頭型(M8)			E3Z-D87-IL2
		出線型(2m)		COM3	E3Z-D82-IL3 2M
		接頭中繼型(M12)			E3Z-D82-M1TJ-IL3 0.3M
		接頭型(M8)			E3Z-D87-IL3
		出線型(2m)	90mm (細光束) (紅色光)	COM2	E3Z-L81-IL2 2M
		接頭中繼型(M12)			E3Z-L81-M1TJ-IL2 0.3M
		接頭型(M8)			E3Z-L86-IL2
		出線型(2m)		COM3	E3Z-L81-IL3 2M
		接頭中繼型(M12)			E3Z-L81-M1TJ-IL3 0.3M
		接頭型(M8)			E3Z-L86-IL3

註. IO-Link設定檔案(IODD檔案)請從本公司網站(https://www.omron.com.tw)下載。
＊1. 本機型未附反射板。請依實際用途另行選購反射板。
＊2. 檢測距離為使用E39-R1S型時的距離。請將感測器與反射板之間的距離設定為高於［］內之數值。
＊3. 透過型的標準價格、標準庫存狀態為投光器/受光器整組。

選購品(另售)

狹縫板

(對照型)並未附於感測器，如有需要請另行訂購。

狹縫寬	檢測距離	最小檢測物體(參考值)	型號	數量
狹縫寬	E3Z-T[]型	最小檢測物體(參考值)	型號	數量
φ0.5mm	50mm	φ0.2mm	E39-S65A	投光/受光器各1個
φ1mm	200mm	φ0.4mm	E39-S65B
φ2mm	800mm	φ0.7mm	E39-S65C
0.5×10mm	1m	φ0.2mm	E39-S65D
1×10mm	2.2m	φ0.5mm	E39-S65E
2×10mm	5m	φ0.8mm	E39-S65F

反射板

(回歸反射型專用)並未附於感測器，請務必另行訂購。

名稱	檢測距離＊		型號	數量	備註
	E3Z-R型
	額定值	參考值
反射板	3m ［100mm］	---	E39-R1	1個	・回歸反射型未附反射板。・E3Z-R[]型的M.S.R.功能將會啟動。
	4m ［100mm］	---	E39-R1S	1個
	---	5m ［100mm］	E39-R2	1個
	---	2.5m ［100mm］	E39-R9	1個
	---	3.5m ［100mm］	E39-R10	1個
防霧塗層	---	3m ［100mm］	E39-R1K	1個
小型反射板	---	1.5m ［50mm］	E39-R3	1個
膠帶型反射板	---	700mm ［150mm］	E39-RS1	1張
	---	1.1m ［150mm］	E39-RS2	1張
	---	1.4m ［150mm］	E39-RS3	1張

註1. 若使用額定值以外的反射板，請確認於設定時穩定指示燈已亮燈。
2. 詳細資訊請參考「反射板一覽表」→本公司網站(https://www.omron.com.tw)的 E39-L/E39-S/E39-R型。
＊請將感測器與反射板之間的距離設定為高於［］內之數值。

安裝金具

並未附於感測器中，如有需要請另行訂購。

型號(材質)	數量	備註
E39-L153 (SUS304)＊1	1個	安裝金具
E39-L104 (SUS304)＊1	1個	安裝金具
E39-L43 (SUS304)＊2	1個	橫向安裝金具
E39-L142 (SUS304)＊2	1個	橫向保護罩金具
E39-L44 (SUS304)	1個	背面安裝專用金具
E39-L98 (SUS304)＊2	1個	保護罩金具
E39-L150 (SUS304)	1個	<感測器調整器> 可於輸送帶等鋁質框架或軌道上輕鬆安裝、調整。左/右調整時
E39-L151 (SUS304)	1個	<感測器調整器> 可於輸送帶等鋁質框架或軌道上輕鬆安裝、調整。左/右調整時
E39-L144 (SUS304)＊2	1個	小型保護罩金具 (E3Z型專用)

註1. 使用對照型時，需訂購2個投光/受光器專用配件。
2. 詳細資訊請參考「安裝金具一覽表」→本公司網站(https://www.omron.com.tw)的 E39-L/E39-S/E39-R型。
＊1. 若接頭型的安裝面位於感測器正下方，便無法使用。這種情況下，請使用接頭中繼型。
＊2. 無法使用接頭型。

感測器I/O接頭

(必須使用接頭型/接頭中繼型)並未附於感測器，請務必另行訂購。

尺寸	種類	形狀	導線長度	型號
M12	單側接頭	Smartclick連接器直線形＊2	2m	XS5F-D421-D80-F
		Smartclick連接器直線形＊2	5m	XS5F-D421-G80-F
		Smartclick連接器 L形＊2＊3	2m	XS5F-D422-D80-F
		Smartclick連接器 L形＊2＊3	5m	XS5F-D422-G80-F
	兩側接頭＊1	Smartclick連接器直線形/直線形＊2	2m	XS5W-D421-D81-F
		Smartclick連接器直線形/直線形＊2	5m	XS5W-D421-G81-F
		Smartclick連接器 L形/L形＊2＊3	2m	XS5W-D422-D81-F
		Smartclick連接器 L形/L形＊2＊3	5m	XS5W-D422-G81-F
M8	單側接頭	直線形＊3	2m	XS3F-M421-402-A
		直線形＊3	5m	XS3F-M421-405-A
		L形＊3＊4	2m	XS3F-M422-402-A
		L形＊3＊4	5m	XS3F-M422-405-A
M8底座/M12插頭	兩側接頭	M8-M12 (Smartclick)轉接線＊2	0.2m	XS3W-M42C-4C2-A

註1. 使用對照型時，需訂購2個投光/受光器專用配件。
2. 詳細資訊請參考→本公司網站(https://www.omron.com.tw)的) 「感測器I/O接頭/感測器控制器」
＊1. 亦有直線形/L形的組合。
＊2. 在嵌合後，接頭將無法旋轉。
＊3. 出線方向將被固定在感測器投光/受光面的180度相反方向。

IO-Link型

檢測方式			對照型	回歸反射型(附M.S.R.功能)	擴散反射型	細光束型
型號	PNP 輸出	出線	E3Z-T81-IL[]	E3Z-R81-IL[]	E3Z-D82-IL[]	E3Z-L81-IL[]
		接頭中繼(M12)	E3Z-T81- M1TJ-IL[]	E3Z-R81- M1TJ-IL[]	E3Z-D82- M1TJ-IL[]	E3Z-L81- M1TJ-IL[]
		接頭(M8)	E3Z-T86-IL[]	E3Z-R86-IL[]	E3Z-D87-IL[]	E3Z-L86-IL[]
檢測距離			15m	4m ［100mm］＊ (使用E39-R1S型時) 3m ［100mm］＊ (使用E39-R1型時)	1m (白紙300×300mm)	90±30mm (白紙100×100mm)
光點直徑(參考值)			---			φ2.5mm (檢測距離為90mm時)
標準檢測物體			φ12mm以上不透明體	φ75mm以上不透明體	---
最小檢測物體(參考值)			---			φ0.1mm (銅線)
應差(標準範例)			---	---	小於檢測距離的20%	「特性資料」→ 請參考型錄第46頁
指向角			投光/受光器：各3 ~ 15°	2～10°	---
光源(發光波長)			紅外線發光二極體 (870nm)	紅色發光二極體 (660nm)	紅外線發光二極體 (860nm)	紅色發光二極體 (650nm)
電源電壓			DC10 ~ 30V (包含漣波(p-p) 10%)
消耗電流			50mA以下(投光器25mA以下、受光器25mA以下)	30mA以下
控制輸出			負載電源電壓DC30V以下、負載電流100mA以下 (殘留電壓負載電流低於10mA：1V以下、負載電流低於10 ~ 100mA：2V以下) PNP開路集極輸出型、入光時ON/遮光時ON 切換型
指示燈			標準I/O模式(SIO模式)時：動作指示(橘色/亮燈)、穩定指示(綠色/亮燈) IO-Link模式時：動作指示(橘色/亮燈)、通訊指示(綠色/閃爍(1 s周期))
保護電路			電源反接保護、輸出短路保護輸出逆接保護	電源反接保護、輸出短路保護、輸出逆接保護、防止相互干擾功能
應答時間			動作/復歸：各1ms以下
感度調整			旋鈕調整/IO-Link通訊下的設定
使用環境照度			受光面照度白熾燈：3,000lx以下、太陽光：10,000lx以下
環境溫度範圍			動作時：-25 ~ +55℃ (不可結冰結露) 保存時：-40 ~ +70℃ (不可結冰結露)
環境濕度範圍			動作時：35～85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗			20MΩ min. (at 500 VDC)
耐電壓			AC1000V 50/60Hz 1min
振動(耐久性)			10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h重複振幅
衝擊(耐久性)			500m/s² X、Y、Z各方向3次
保護構造			IEC60529規格 IP67
連接方式			出線型(標準導線長度2m)、M12接頭中繼型(標準導線長度0.3m)、M8接頭型
重量 (包裝狀態)	出線型2m		約120g	約65g
	M12接頭中繼型		約60g	約30g
	M8接頭型		約30g	約20g
材質		外殼	PBT
		顯示部	變性聚芳基酸酯
		鏡頭區	變性聚芳基酸酯	甲基丙烯樹脂(PMMA)	變性聚芳基酸酯
主要的IO-Link功能			入光時ON/遮光時ON的動作模式切換、入光不穩定/遮光不穩定檢測層級的設定、控制輸出的計時功能與計時時間的選擇、入光不穩定/遮光不穩定輸出(IO-Link模式)的ON延遲計時時間的選擇、調校層級的設定與調校的執行、受光感度層級的設定、監控輸出、通電時間的讀取、起始復歸
通訊規格		IO-Link規格	Ver1.1
		傳送速度	-IL3：COM3 (230.4kbps)、-IL2：COM2 (38.4kbps)
		資料長度	PD尺寸：2byte、 OD尺寸：1byte (M-sequence type：TYPE_2_2)
		最小循環時間	-IL3 (COM3)：1ms、-IL2 (COM2)：2.3ms
附屬品			使用說明書註.反射板、安裝金具為另售

＊請將感測器與反射板之間的距離設定為高於［］內之數值。

特性資料(參考值)

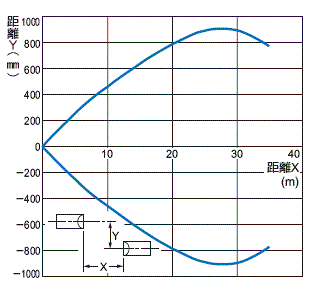

平行移動特性

對照型

E3Z-T8[]-IL[]型

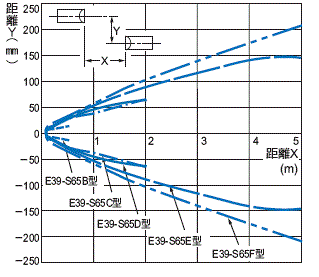

對照型

E3Z-T8[]-IL[]型+狹縫板(裝配投光/受光器)

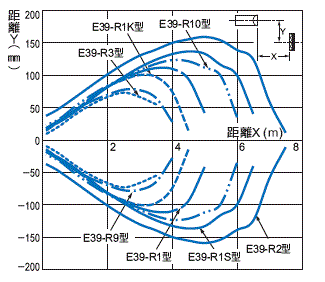

回歸反射型

E3Z-R8[]-IL[]型+反射板

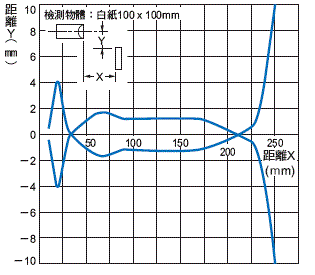

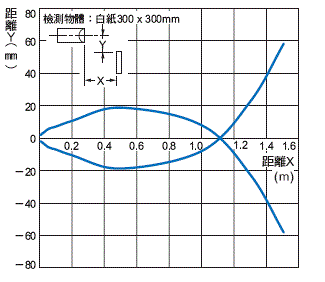

動作領域特性

擴散反射型

E3Z-D8[]-IL[]型

細光束反射型

E3Z-L8[]-IL[]型

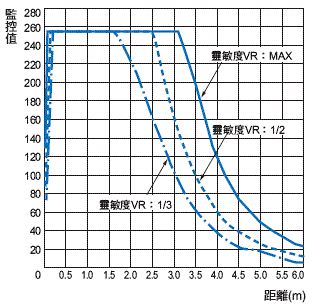

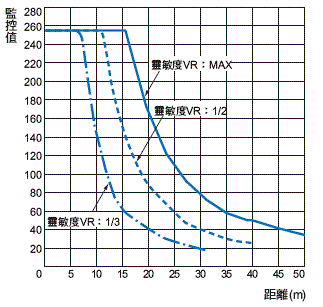

監控輸出-距離特性

對照型

E3Z-T8[]-IL[]型

回歸反射型

E3Z-R8[]-IL[]型+E39-R1型(反射板)

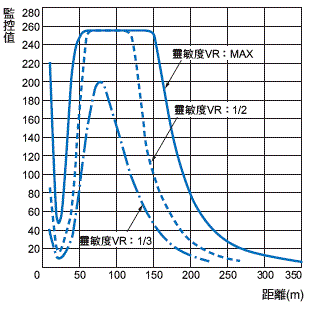

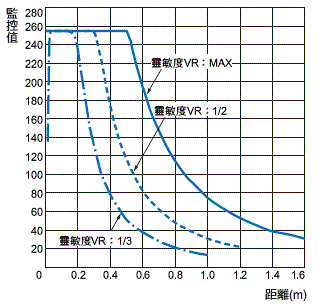

監控輸出-距離特性

擴散反射型

E3Z-D8[]-IL[]型

細光束反射型

E3Z-L8[]-IL[]型

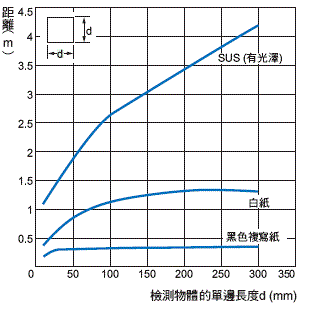

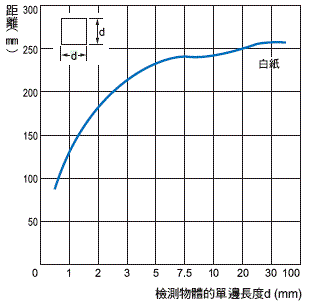

檢測物體大小-距離特性

擴散反射型

E3Z-D8[]-IL[]型

細光束反射型

E3Z-L8[]-IL[]型

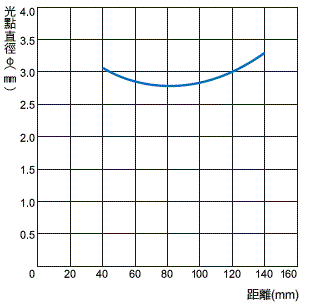

光點直徑-距離特色

細光束反射型

E3Z-L8[]-IL[]型

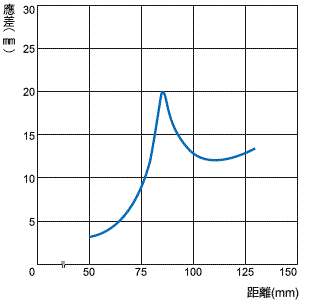

應差-距離特性

細光束反射型

E3Z-L8[]-IL[]型

（單位：mm）

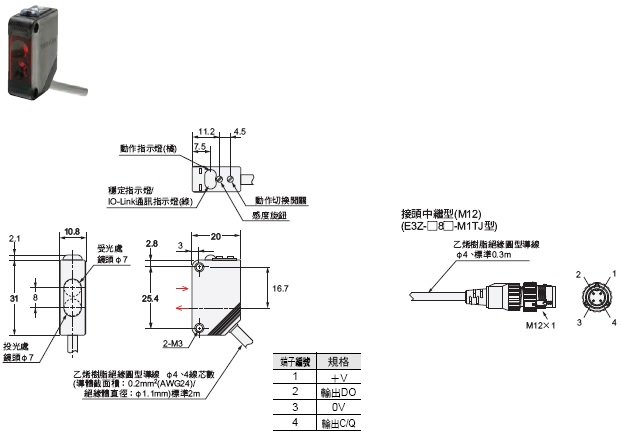

本體

對照型＊

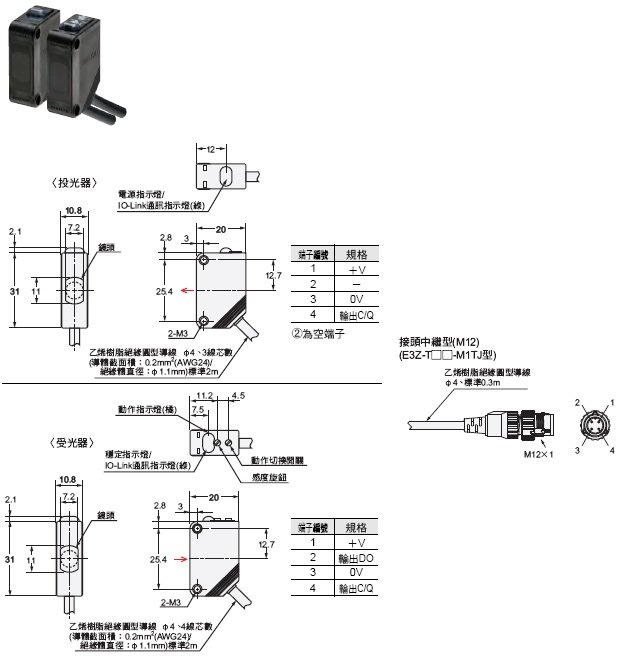

出線型

E3Z-T81-IL[]型

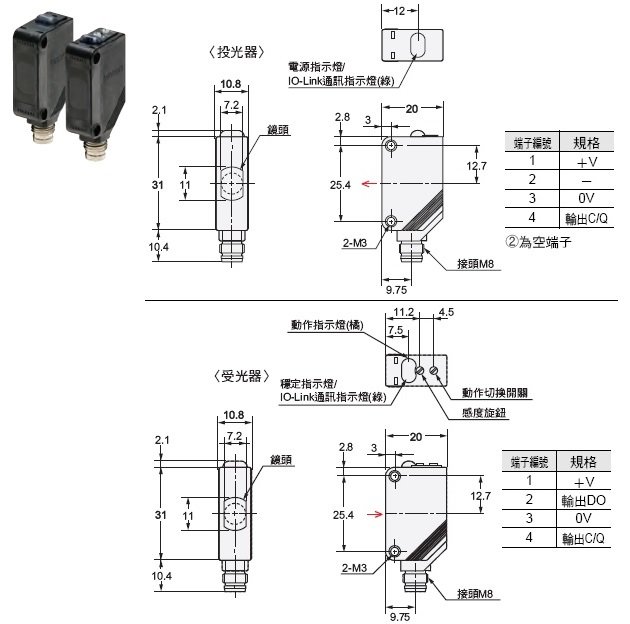

接頭型

E3Z-T86-IL[]型

＊對照型(E3Z-T[][]型)記載有投光器、受光器的組合型號。
投光器的形式為加上「-L」(例：E3Z-T81-IL[]-L 2M型)、受光器的形式為加上「-D」(例：E3Z-T81-IL[]-D 2M型)的標記。
有關投光器、受光器的個別型號，請確認「種類」。

反射型

出線型

E3Z-R81-IL[]型
E3Z-D82-IL[]型
E3Z-L81-IL[]型

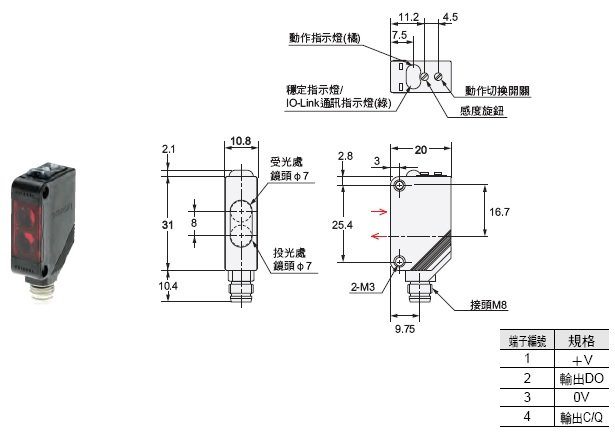

接頭型

E3Z-R86-IL[]型
E3Z-D87-IL[]型
E3Z-L86-IL[]型

註. E3Z-D[]2/D[]7型的鏡頭為黑色。

選購品(另售)

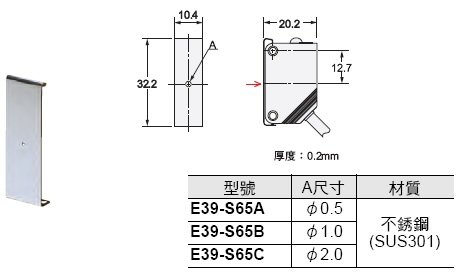

狹縫板

E39-S65A型
E39-S65B型

E39-S65C型

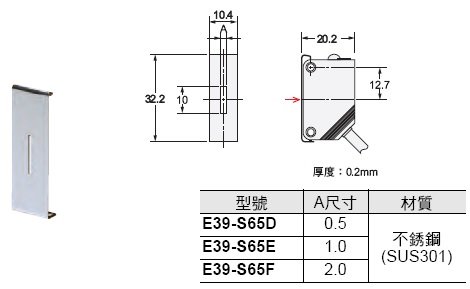

E39-S65D型
E39-S65E型
E39-S65F型

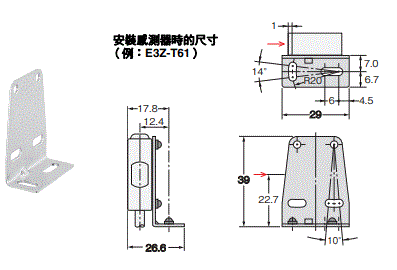

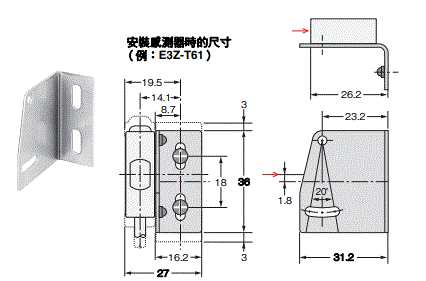

安裝金具

E39-L44型

E39-L104型

反射板

詳細資訊請參考→本公司網站(https://www.omron.com.tw)的E39-R

感測器I/O接頭

詳細資訊請參考→本公司網站(https://www.omron.com.tw)的XS3、XS5
