| 檢測方式 | 檢測距離 | 輸出形式 | 動作模態 | 導線長度 | 從投受光器到放大器部位的導線長度 | 型號 |
|---|---|---|---|---|---|---|
| 對照型 | 300mm | NPN輸出 | 遮光時ON | 2m | 0.5m | EE-SPW321 |
| 1m | EE-SPW321-A | |||||
| 入光時ON | 0.5m | EE-SPW421 | ||||
| 1m | EE-SPW421-A |
EE-SPW321 / 421
產品特色
以輕巧機身達到流暢、高空間效率的優秀放大器中繼型
放大器部分的尺寸為50×7.5×12mm、可依導線手感安裝
在放大器部位及投光器部位裝設入光指示燈
3條配線作業十分有效率
電源電壓為DC12～24V
| 型號 | EE-SPW321、EE-SPW421 | EE-SPW321-A、EE-SPW421-A | |
|---|---|---|---|
| 檢測距離 | 300mm ＊1 | ||
| 標準檢測物體 | Φ 2mm以上的不透明物體 ＊2 | ||
| 指向角 | 10～40° | ||
| 光源(峰值發光波長) | GaAs紅外線發光二極體(脈衝燈號)(940nm) | ||
| 指示燈 | 入光顯示(紅色2處 感測器/放大器部位) | ||
| 電源電壓 | DC12～24V±10% 漣波(p-p) 5%以下 | ||
| 消耗電流 | 平均值30mA以下 | ||
| 控制輸出 | NPN開路集極輸出 負載電源電壓DC12～24V 負載電流 100mA以下、OFF電流 0.5mA以下 殘留電壓 1V以下(負載電流100mA時) |
||
| 應答時間 | 動作/復歸時間皆為1ms以下 | ||
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 | ||
| 環境溫度範圍 | -20～+55°C | ||
| 環境濕度範圍 | 5～85%RH | ||
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||
| 衝擊(耐久性) | 500m/s2 | ||
| 保護構造 | IEC規格 IP64 | ||
| 連接方式 | 出線型(標準導線長2m) | ||
| 從投受光器到放大器部位的導線長度 | 0.5m | 1m | |
| 重量(包裝狀態) | 76g | ||
| 材質 | 外殼 | ABS樹脂 | |
| 鏡頭 | 壓克力樹脂 | ||
| 附屬品 | 狹縫：0.5×3mm附4片、1×3mm附4片、3×0.5mm附4片、3×1mm附4片，1張共附有16片狹縫 3組組合螺絲：6支（M2.6×12） 使用說明書 |
||
＊1. 請參照型錄「特性資料」的「受光輸出－距離特性」。
＊2. 依據安裝的狹縫不同，可檢測到寬度為0.5mm的物體。

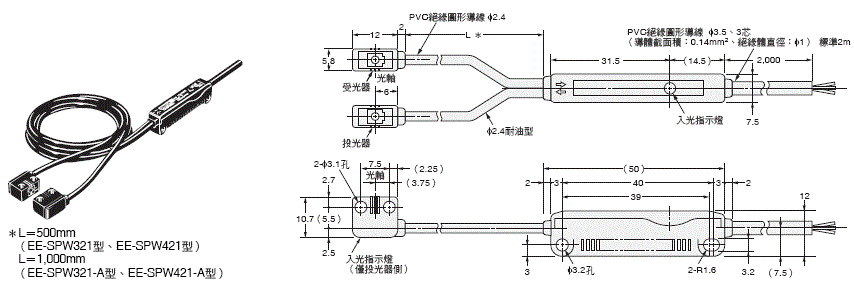

（單位：mm）
無指定尺寸公差：公差等級 IT16
EE-SPW321型
EE-SPW321-A型
EE-SPW421型
EE-SPW421-A型
