| 形狀 | 檢測 方式 |
檢測距離 (溝槽寬度) |
輸出形式 | 動作模式 | 導線長度 | 型號 |
|---|---|---|---|---|---|---|
 |
對照型 |
3.6mm (紅外線) |
NPN |
遮光時ON |
1m |
EE-SPX302-W2A 1M |
| 入光時ON | EE-SPX402-W2A 1M | |||||
 |
3.6mm (紅外線) |
遮光時ON | EE-SPX304-W2A 1M | |||
| 入光時ON | EE-SPX404-W2A 1M | |||||
 |
3.6mm (紅外線) |
遮光時ON | EE-SPX306-W2A 1M | |||
| 入光時ON | EE-SPX406-W2A 1M | |||||
 |
5mm (紅外線) |
遮光時ON | EE-SPX305-W2A 1M ＊ | |||
| 入光時ON | EE-SPX405-W2A 1M ＊ |
EE-SPX-W
產品特色
不易受到環境光線影響的附導線放大器內建光電素子
不易受到環境光線影響的變調光型
電源電壓為廣範圍的DC5～24V
附明亮且清晰的入光指示燈
| 型號 | EE-SPX302-W2A、EE-SPX402-W2A EE-SPX304-W2A、EE-SPX404-W2A EE-SPX306-W2A、EE-SPX406-W2A |
EE-SPX305-W2A EE-SPX405-W2A |
|
|---|---|---|---|
| 檢測距離 | 3.6mm (溝槽寬度) | 5mm (溝槽寬度) | |
| 標準檢測物體 | 1×0.5mm以上的不透明體 | 2×0.8mm以上的不透明體 | |
| 應差 | 0.05mm以下 | ||
| 光源(峰值發光波長) | GaAs紅外線發光二極體(脈衝燈號)(940nm) | ||
| 指示燈 ＊1 | 入光時亮燈(紅色) | ||
| 電源電壓 | DC5～24V±10% 漣波(p-p) 5%以下 | ||
| 消耗電流 | 平均值15mA以下，尖頭值50mA以下 | ||
| 控制輸出 | NPN電壓輸出 負載電源電壓DC5～24V、負載電流80mA以下 OFF電流 0.5mA以下 殘留電壓 1.0V以下(負載電流80mA時) 殘留電壓 0.4V以下(負載電流10mA時) |
||
| 應答頻率 ＊2 | 500Hz以上 | ||
| 使用環境照度 | 受光面照度 白熾燈、太陽光：各3,000lx以下 | ||
| 環境溫度範圍 | 動作：-10～+55°C、保存時：-25～+65°C | ||
| 環境濕度範圍 | 動作：5～85%RH、保存時：5～95%RH | ||
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向2h | ||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向3次 | ||
| 保護構造 | IEC規格 IP50 | ||
| 連接方式 | 出線型(標準導線長1m) | ||
| 重量 | 18.5g | ||
| 材質 | 外殼 | 聚碳酸酯 | |
| 支架部 | |||
＊1. GaP紅色LED（峰值發光波長700nm）

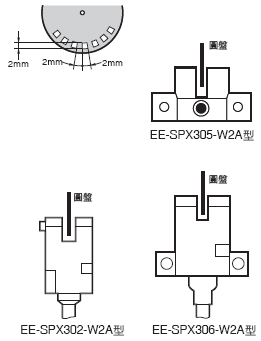

＊2. 應答頻率係為轉動下圖圓盤所量測得之值。
（單位：mm）
無指定尺寸公差：公差等級IT16

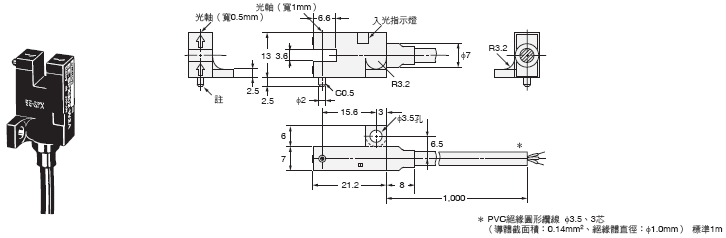

EE-SPX302-W2A型
EE-SPX402-W2A型
註. 此突起是為了「固定」與「顯示光軸」。
安裝時，請在安裝位置開φ2.1～2.3mm的小孔（固定）。

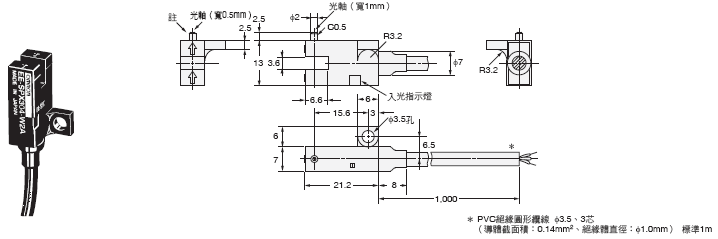

EE-SPX304-W2A型
EE-SPX404-W2A型
註. 此突起是為了「固定」與「顯示光軸」。
安裝時，請在安裝位置開φ2.1～2.3mm的小孔（固定）。

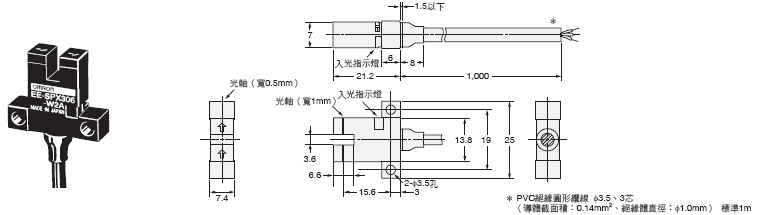

EE-SPX306-W2A型
EE-SPX406-W2A型

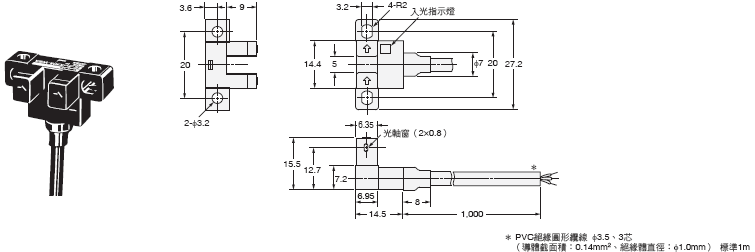

EE-SPX305-W2A型
EE-SPX405-W2A型
