| 形狀 | 檢測方式 | 検出距離 | 輸出形式 | 動作模態 | 型號 |
|---|---|---|---|---|---|
 |
對照型 |
3.6mm(槽溝寬度) (紅外線) |
NPN |
遮光時ON | EE-SPX740 |
| 入光時ON | EE-SPX840 | ||||
 |
遮光時ON | EE-SPX742 | |||
| 入光時ON | EE-SPX842 | ||||
 |
遮光時ON | EE-SPX743 | |||
| 入光時ON | EE-SPX843 | ||||
 |
5mm(槽溝寬度) (紅外線) |
遮光時ON | EE-SPX741 | ||
| 入光時ON | EE-SPX841 |
EE-SPX74 / SPX84
產品特色
可對抗環境光線的變調光、 容易維修的連接器式
本體內建連接器
容易使用的4種形狀。極小的無效空間
振動時也很安全的附鎖連接器
安裝使用容易取得的M3螺絲
電源電壓為廣範圍的DC5～24V
本體
選購品（另售）
接頭附導線
| 種類 | 導線長度 | 型號 |
|---|---|---|
| 連接器 | 1m | EE-1013 1M |
| 型號 | EE-SPX740、EE-SPX840 EE-SPX742、EE-SPX842 EE-SPX743、EE-SPX843 |
EE-SPX741 EE-SPX841 |
|
|---|---|---|---|
| 檢測距離 | 3.6mm (溝槽寬度) | 5mm (溝槽寬度) | |
| 標準檢測物體 | 1×0.5mm以上的不透明體 | 2×0.8mm以上的不透明體 | |
| 應差 | 0.05mm以下 | ||
| 光源(峰值發光波長) | GaAs紅外線發光二極體(脈衝燈號)(940nm) | ||
| 指示燈 ＊1 | 入光時亮燈(紅色) | ||
| 電源電壓 | DC5～24V±10% 漣波(p-p) 5%以下 | ||
| 消耗電流 | 平均值15mA以下，尖頭值50mA以下 | ||
| 控制輸出 | NPN電壓輸出 負載電源電壓DC5～24V、負載電流50mA以下 OFF電流 0.5mA以下 殘留電壓 1.0V以下(負載電流50mA時) 殘留電壓 0.4V以下(負載電流10mA時) |
||
| 應答頻率 ＊2 | 500Hz以上 | ||
| 使用環境照度 | 受光面照度 白熾燈、太陽光：各3,000lx以下 | ||
| 環境溫度範圍 | 動作：-10～+55℃、保存時：-25～+65℃ | ||
| 環境濕度範圍 | 動作：5～85%RH、保存時：5～95%RH | ||
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向2h | ||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向3次 | ||
| 保護構造 | IEC規格 IP50 | ||
| 連接方式 | 連接器型 | ||
| 重量 | 約2.4g | ||
| 材質 | 外殼 | 聚碳酸酯 | |
| 支架部 | |||
＊1. GaAlAs紅色LED（峰值發光波長660nm）

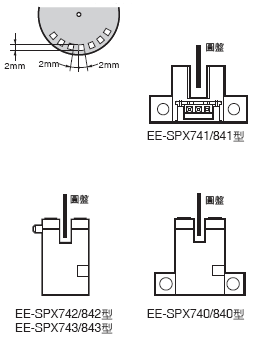

＊2. 應答頻率係為轉動下圖圓盤所量測得之值。
（單位：mm）
無指定尺寸公差：公差等級IT16
本體

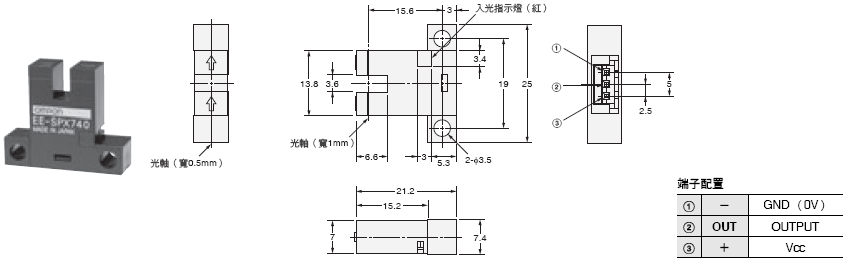

EE-SPX740型
EE-SPX840型

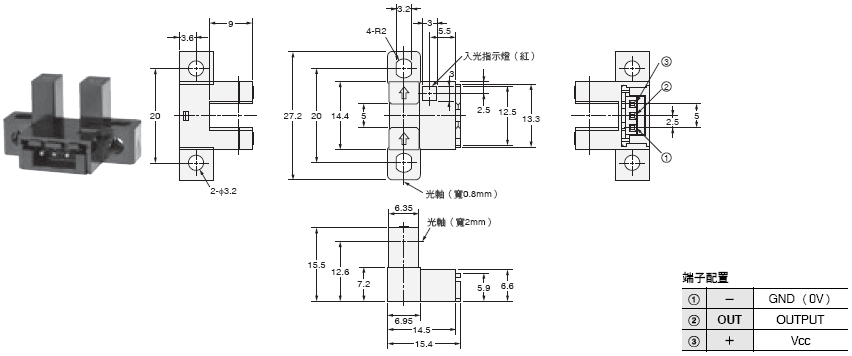

EE-SPX742型
EE-SPX842型
註. 此突起是為了「固定」與「顯示光軸」。
安裝本產品時，請在安裝位置開φ2.1 ～2.3mm的小孔（固定）。

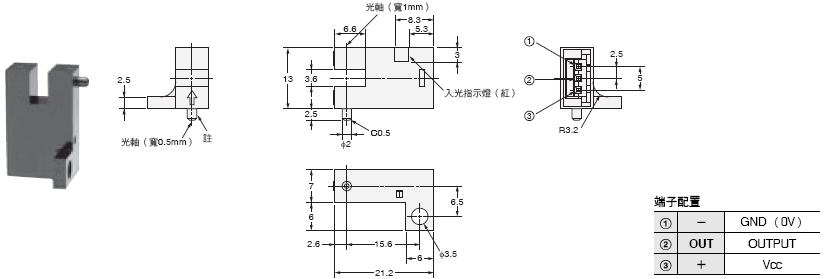

EE-SPX743型
EE-SPX843型
註. 此突起是為了「固定」與「顯示光軸」。
安裝本產品時，請在安裝位置開φ2.1 ～2.3mm的小孔（固定）。

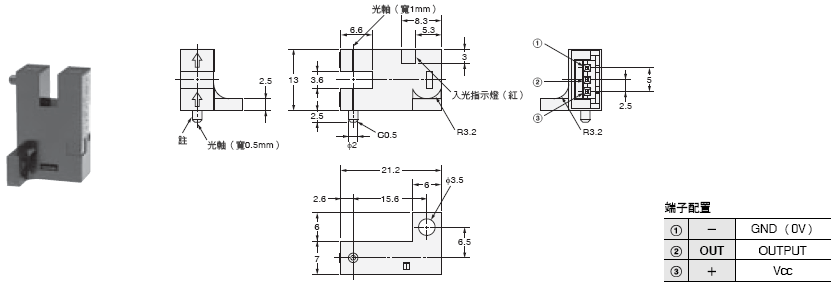

EE-SPX741型
EE-SPX841型

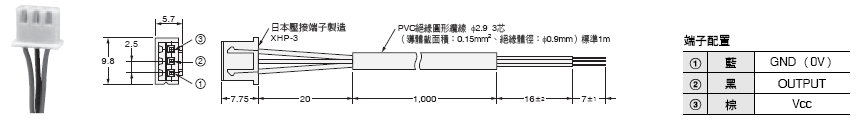

選購品（接頭附導線）
EE-1013型
