EE-SX47 / SX67

EE-SX47 / SX67

產品特色
50～100mA直接開閉、 符合全球標準的溝槽型
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

備有遮光時ON/入光時ON的動作模態切換型

應答頻率為1kHz高速應答

入光指示燈明亮，易於確認動作

電源電壓為廣範圍的DC5～24V

備有遮光時入光指示燈亮燈的機型

有8形狀，豐富的選擇

標準採用耐繞曲性能優異的耐繞曲線 ＊2

＊1. 出線型僅限EE-SX67型系列
＊2. 僅限出線型

連接器型

檢測方式：對照型（溝槽型）

形狀 連接方式 檢測距離 動作模態 指示燈模式 型號
NPN輸出 PNP輸出
標準型
436_lu_1

連接器型
(4極)

5mm(溝槽寬度)

(紅外線)

 遮光時ON
入光時ON
(可切換)＊3 ＊4		 入光時亮燈 EE-SX670 EE-SX670P
遮光時亮燈 EE-SX670A EE-SX670R
入光時ON 入光時亮燈 EE-SX470 ――
L型
436_lu_2
 遮光時ON
入光時ON
(可切換)＊3 ＊4		 入光時亮燈 EE-SX671 EE-SX671P
遮光時亮燈 EE-SX671A EE-SX671R
入光時ON 入光時亮燈 EE-SX471 ――

T型
溝槽中心7mm

436_lu_3

 遮光時ON
入光時ON
(可切換)＊3 ＊4		 入光時亮燈 EE-SX672 EE-SX672P
遮光時亮燈 EE-SX672A EE-SX672R
入光時ON 入光時亮燈 EE-SX472 ――
密合
安裝型
436_lu_4
 遮光時ON
入光時ON
(可切換)＊3 ＊4		 入光時亮燈 EE-SX673 EE-SX673P
遮光時亮燈 EE-SX673A EE-SX673R
入光時ON 入光時亮燈 EE-SX473 ――
密合
安裝型
436_lu_5
 遮光時ON
入光時ON
(可切換)＊3 ＊4		 入光時亮燈 EE-SX674 EE-SX674P
遮光時亮燈 EE-SX674A EE-SX674R
入光時ON 入光時亮燈 EE-SX474 ――
T型
溝槽中心10mm
436_lu_6
 遮光時ON
入光時ON
(可切換)＊3 ＊4		 入光時亮燈 EE-SX675 EE-SX675P
F型
436_lu_7
 遮光時ON
入光時ON
(可切換)＊3 ＊4		 入光時亮燈 EE-SX676 EE-SX676P
R型
436_lu_8
 遮光時ON
入光時ON
(可切換)＊3 ＊4		 入光時亮燈 EE-SX677 EE-SX677P
＊3. 連接器的（L）端子開路時，遮光時ON；（L）端子與（＋）端子短路時，入光時ON。
但是，若為遮光時ON，請勿將L端子設為0V短路。
以入光時ON使用時，使用連接器EE-1001-1型相當方便。此連接器預先將（L）端子與（＋）端子短路。
＊4. 使用EE-1006型、EE-1010型系列的接頭附導線時，若未使用(L)端子（B粉紅色）線，可能受到雜訊影響。
因此請從連接器根部切斷未使用的(L)端子線，再纏上絕緣膠帶等，避免與其他端子接觸。

出線型

檢測方式：對照型（溝槽型）
指示燈模式：入光時亮燈

形狀 檢測距離 動作模態 連接方式 型號
NPN輸出 PNP輸出
標準型
436_lu_9

5mm(溝槽寬度)

(紅外線)

遮光時

ON
入光時
ON
(可切換)
＊1 ＊2

 出線型
(1m)		 EE-SX670-WR 1M EE-SX670P-WR 1M
L型
436_lu_10
 出線型
(1m)		 EE-SX671-WR 1M EE-SX671P-WR 1M
T型
溝槽中心7mm
436_lu_11
 出線型
(1m)		 EE-SX672-WR 1M EE-SX672P-WR 1M
密合
安裝型
436_lu_12
 出線型
(1m)		 EE-SX673-WR 1M EE-SX673P-WR 1M
密合
安裝型
436_lu_13
 出線型
(1m)		 EE-SX674-WR 1M EE-SX674P-WR 1M

T型
溝槽中心10mm

436_lu_14

 出線型
(1m)		 EE-SX675-WR 1M EE-SX675P-WR 1M
F型
436_lu_15
 出線型
(1m)		 EE-SX676-WR 1M EE-SX676P-WR 1M
R型
436_lu_16
 出線型
(1m)		 EE-SX677-WR 1M EE-SX677P-WR 1M
＊1.（L）端子開路時，遮光時ON；（L）端子與（＋）端子短路時，入光時ON。
但是，若為遮光時ON，請勿將L端子設為0V短路。
＊2. 使用EE-1006型、EE-1010型系列的接頭附導線時，若未使用(L)端子（B粉紅色）線，可能受到雜訊影響。
因此請從連接器根部切斷未使用的(L)端子線，再纏上絕緣膠帶等，避免與其他端子接觸。

選購品（另售） 連接器型用

種類 導線長度 型號 備註
連接器 EE-1001
EE-1001-1 事先將L端子與+端子短路
EE-1009＊
連接器 附導線 1m EE-1006 1M
EE-1010 1M＊
2m EE-1006 2M
EE-1010 2M＊
附耐繞曲線 1m EE-1010-R 1M＊
2m EE-1010-R 2M＊
連接器固定夾 EE-1006A 適用光電素子EE-SX670型[]、470型[]
僅限在上述光電素子中使用EE-1006型時可使用

註. 詳細資訊請參考本公司網站（https://www.omron.com.tw）的「光電素子選購品」

＊EE-1009、1010型系列連接器纜線內建鎖定結構，可避免僅拉扯纜線時脫落。

欲卸除安裝於感應器上的連接器時，請如本圖所示，緊持連接器本體上下方，先往感應器推動後再向外拉。

採用只拉動纜線無法拆下，但若拉動連接器本體（外殼），則可以拆下的鎖定結構。

種類 標準型 L型 T型
溝槽中心7mm		 T型
溝槽中心10mm
NPN 連接器型 EE-SX670
EE-SX670A
EE-SX470		 EE-SX671
EE-SX671A
EE-SX471		 EE-SX672
EE-SX672A
EE-SX472		 EE-SX675
出線型 EE-SX670-WR EE-SX671-WR EE-SX672-WR EE-SX675-WR
PNP 連接器型 EE-SX670P
EE-SX670R		 EE-SX671P
EE-SX671R		 EE-SX672P
EE-SX672R		 EE-SX675P
出線型 EE-SX670P-WR EE-SX671P-WR EE-SX672P-WR EE-SX675P-WR
檢測距離 5mm (溝槽寬度)
標準檢測物體 2×0.8mm以上的不透明體
應差 0.025mm以下
光源(峰值發光波長) 紅外線發光二極體(940nm)
指示燈＊1 入光時亮燈(紅色)(A型、R型為遮光時亮燈)
電源電壓 DC5～24V±10% 漣波(p-p) 10%以下
消耗電流 12mA以下(連接器型、L端子開放時)、35mA以下(NPN出線型)、30mA以下(PNP出線型)
控制輸出

NPN型： NPN開集極式 輸出DC5～24V 100mA以下
殘留電壓0.8V以下(負載電流100mA時)、殘留電壓0.4V以下(負載電流40mA時)、

OFF電流(漏電流) 0.5mA以下
PNP型： PNP開集極式 輸出DC5～24V 50mA以下
殘留電壓1.3V以下(負載電流50mA時)、OFF電流(漏電流) 0.5mA以下
保護回路 負載短路保護(連接器型)、無(出線型)
應答頻率＊2 1kHz以上(平均值為3kHz)
使用環境照度 受光面照度 螢光燈：1,000lx以下
環境溫度範圍 動作時：-25～+55℃ 保存時：-30～+80℃ (不可結冰結露)
環境濕度範圍 動作時：5～85%RH 保存時：5～95%RH (不可結冰結露)
振動(耐久性) 20～2,000Hz (峰值加速度100m/s2) 重複振幅1.5mm X、Y、Z各方向 2h (4min周期)
衝擊(耐久性) 500m/s2 X、Y、Z各方向 3次
保護構造 IP50 IEC60529規格
連接方式 連接器型(可直接進行焊接)、出線型(標準導線長 1m)、連接器中繼型(標準導線長 0.1m)
重量
(包裝狀態)		 連接器型 約3.1g 約3g 約2.4g 約2.7g
出線型 約18.9g 約17.3g 約17.8g 約18.3g
材質 外殼 polybutylene terephthalate (PBT)
保護蓋 投/受光部 聚碳酸酯

種類 密合安裝型 F型 R型
NPN 連接器型 EE-SX673
EE-SX673A
EE-SX473		 EE-SX674
EE-SX674A
EE-SX474		 EE-SX676 EE-SX677
出線型 EE-SX673-WR EE-SX674-WR EE-SX676-WR EE-SX677-WR
PNP 連接器型 EE-SX673P
EE-SX673R		 EE-SX674P
EE-SX674R		 EE-SX676P EE-SX677P
出線型 EE-SX673P-WR EE-SX674P-WR EE-SX676P-WR EE-SX677P-WR
檢測距離 5mm (溝槽寬度)
標準檢測物體 2×0.8mm以上的不透明體
應差 0.025mm以下
光源(峰值發光波長) 紅外線發光二極體(940nm)
指示燈＊1 入光時亮燈(紅色)(A型、R型為遮光時亮燈)
電源電壓 DC5～24V±10% 漣波(p-p) 10%以下
消耗電流 12mA以下(連接器型、L端子開放時)、35mA以下(NPN出線型)、30mA以下(PNP出線型)
控制輸出

NPN型： NPN開集極式 輸出DC5～24V 100mA以下
殘留電壓0.8V以下(負載電流100mA時)、殘留電壓0.4V以下(負載電流40mA時)、

OFF電流(漏電流) 0.5mA以下
PNP型： PNP開集極式 輸出DC5～24V 50mA以下
殘留電壓1.3V以下(負載電流50mA時)、OFF電流(漏電流) 0.5mA以下
保護回路 負載短路保護(連接器型)、無(出線型)
應答頻率＊2 1kHz以上(平均值為3kHz)
使用環境照度 受光面照度 螢光燈：1,000lx以下
環境溫度範圍 動作時：-25～+55℃ 保存時：-30～+80℃ (不可結冰結露)
環境濕度範圍 動作時：5～85%RH 保存時：5～95%RH (不可結冰結露)
振動(耐久性) 20～2,000Hz (峰值加速度100m/s2) 重複振幅1.5mm X、Y、Z各方向 2h (4min周期)
衝擊(耐久性) 500m/s2 X、Y、Z各方向 3次
保護構造 IP50 IEC60529規格
連接方式 連接器型(可直接進行焊接)、出線型(標準導線長 1m)、連接器中繼型(標準導線長 0.1m)
重量
(包裝狀態)		 連接器型 約2.3g 約3g 約2.2g 約2.2g
出線型 約16.8g 約17.1g 約16.9g 約16.9g
材質 外殼 polybutylene terephthalate (PBT)
保護蓋 投/受光部 聚碳酸酯

EE-SX47 / SX67 額定/性能 3

＊1.GaP紅色LED （峰值發光波長690nm）
＊2. 應答頻率係為轉動下圖圓盤所量測得之值。

（單位：mm）

無指定尺寸公差：公差等級

本體

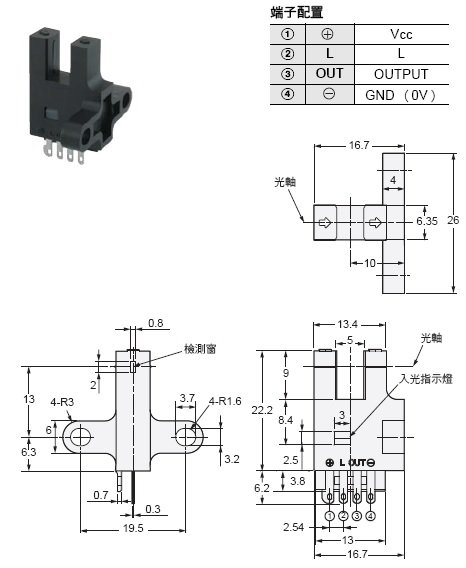

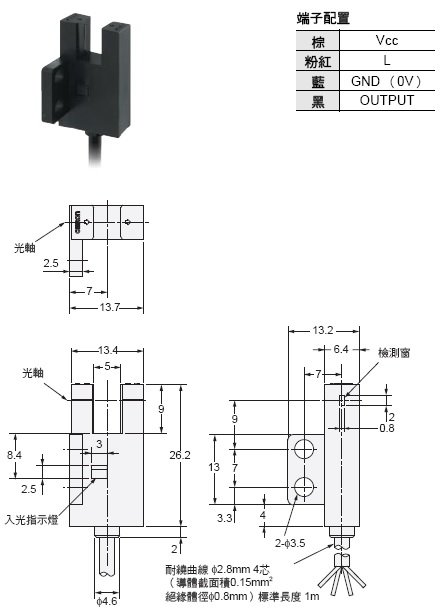

EE-SX670/670P型
EE-SX670A/670R型
EE-SX470型

436_dm_1

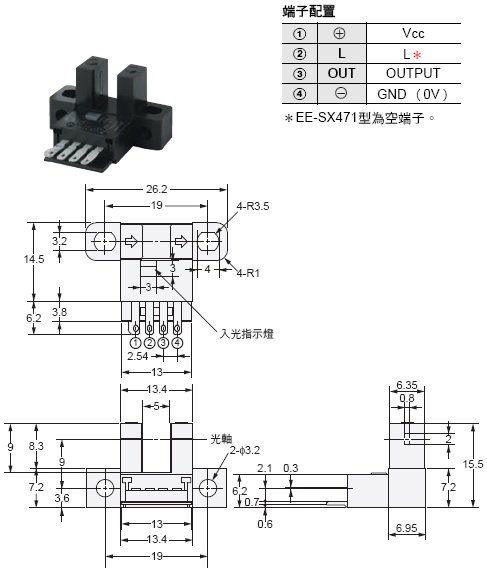

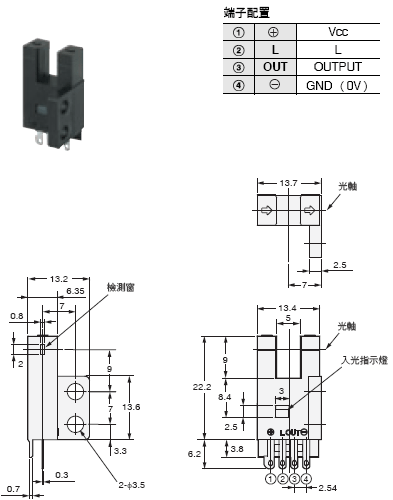

EE-SX671/671P型
EE-SX671A/671R型
EE-SX471型

436_dm_2

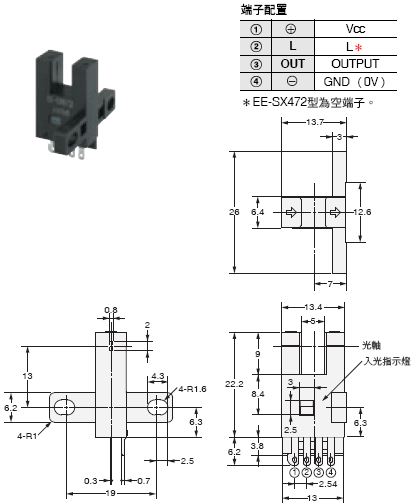

EE-SX672/672P型
EE-SX672A/672R型
EE-SX472型

436_dm_3

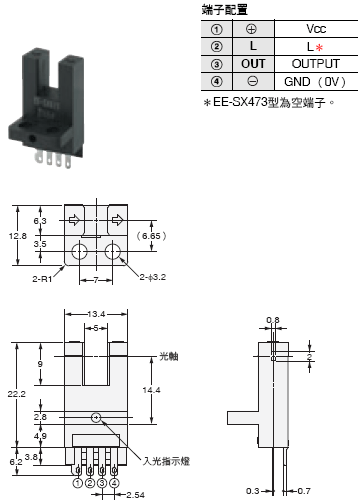

EE-SX673/673P型
EE-SX673A/673R型
EE-SX473型

436_dm_4

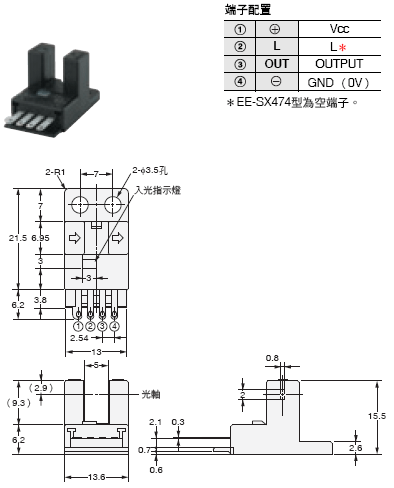

EE-SX674/674P型
EE-SX674A/674R型
EE-SX474型

436_dm_5

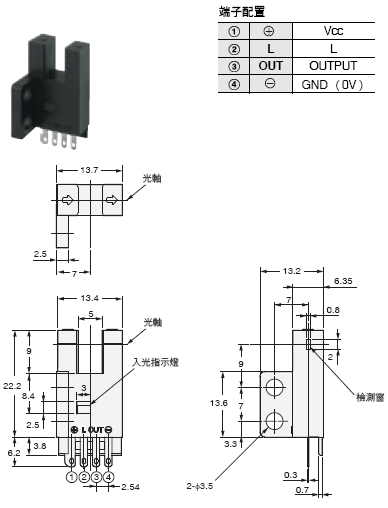

EE-SX675/675P型

436_dm_6

EE-SX676/676P型

436_dm_7

EE-SX677/677P型

436_dm_8

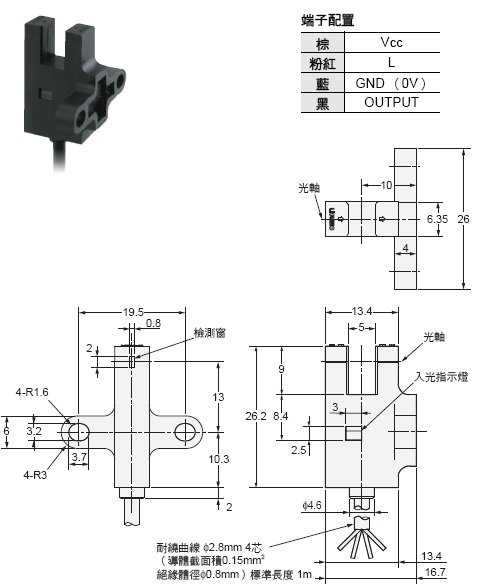

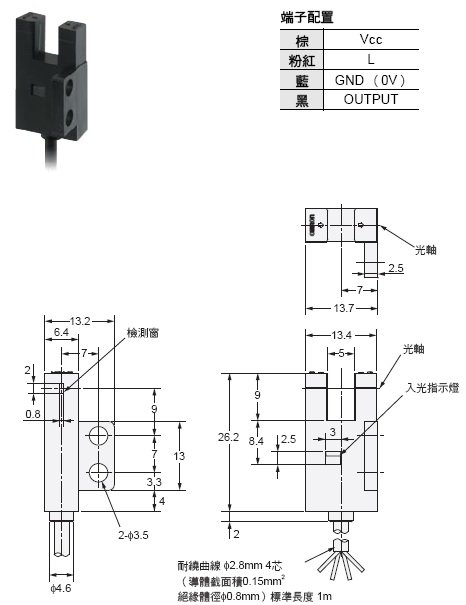

EE-SX670-WR/670P-WR型

436_dm_9

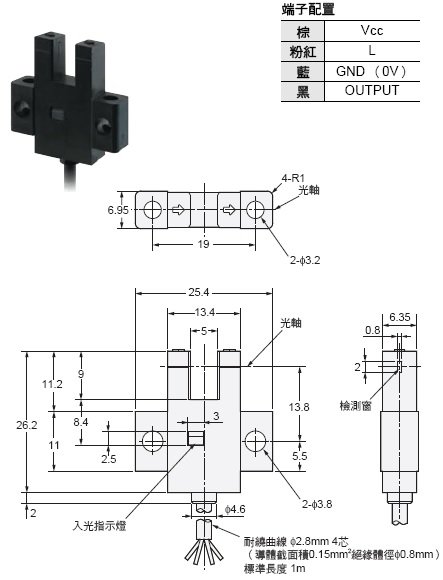

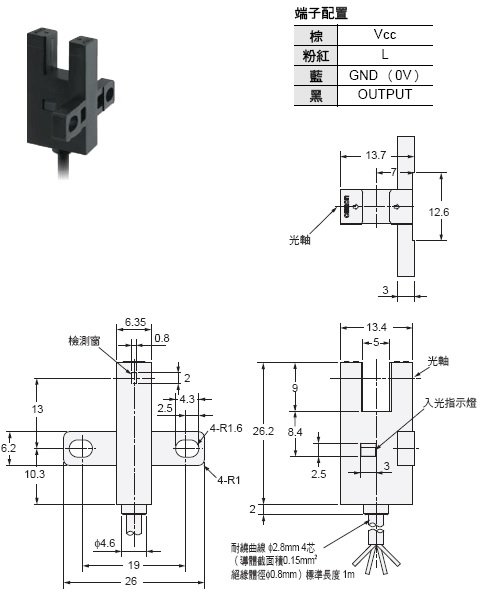

EE-SX671-WR/671P-WR型

436_dm_10

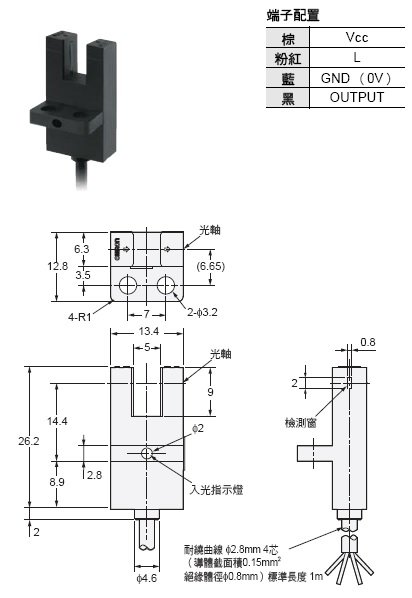

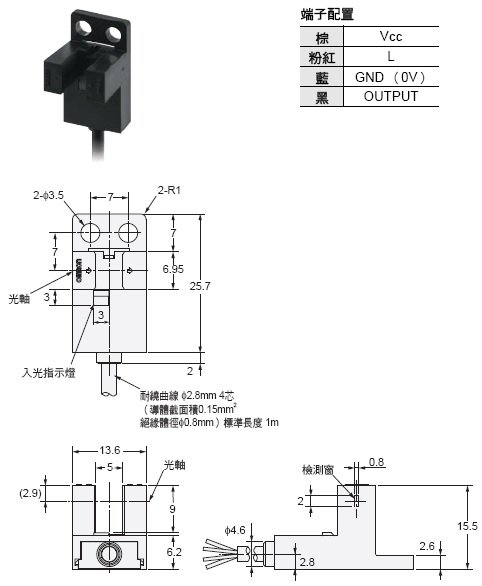

EE-SX672-WR/672P-WR型

436_dm_11

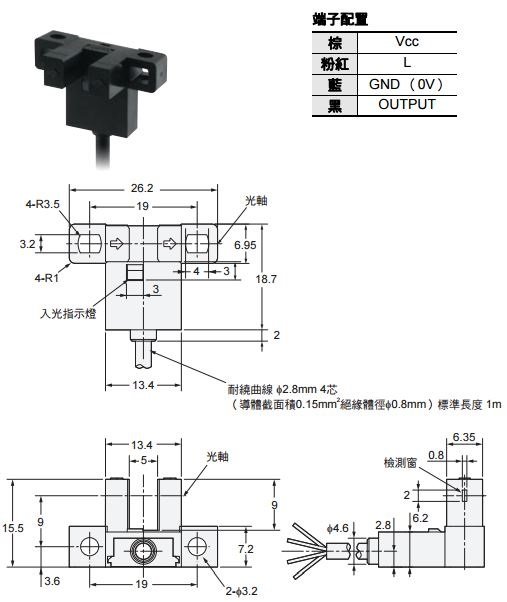

EE-SX673-WR/673P-WR型

436_dm_12

EE-SX674-WR/674P-WR型

436_dm_13

EE-SX675-WR/675P-WR型

436_dm_14

EE-SX676-WR/676P-WR型

436_dm_15

EE-SX677-WR/677P-WR型

436_dm_16
