EE-SX77 / SX87

產品特色

維持便於使用的小型、薄型產品

商品洽詢

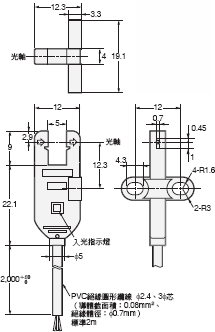

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

小而輕薄，亦可緊貼安裝

從兩面皆可看到指示燈

電源電壓為廣範圍的DC5～24V

出線型

檢測方式：對照型（溝槽型）
導線長度：2m

形狀	檢測距離	動作模態	指示燈模式	型號
形狀	檢測距離	動作模態	指示燈模式	NPN輸出	PNP輸出
標準型	5mm(溝槽寬度) (紅外線)	遮光時 ON	入光時亮燈	EE-SX770 2M	EE-SX770P 2M
		遮光時 ON	遮光時亮燈	EE-SX770A 2M	EE-SX770R 2M
		入光時 ON	入光時亮燈	EE-SX870 2M	EE-SX870P 2M
		入光時 ON	遮光時亮	EE-SX870A 2M	EE-SX870R 2M
L型		遮光時 ON	入光時亮燈	EE-SX771 2M	EE-SX771P 2M
		遮光時 ON	遮光時亮	EE-SX771A 2M	EE-SX771R 2M
		入光時 ON	入光時亮燈	EE-SX871 2M	EE-SX871P 2M
		入光時 ON	遮光時亮	EE-SX871A 2M	EE-SX871R 2M
T型		遮光時 ON	入光時亮燈	EE-SX772 2M	EE-SX772P 2M
		遮光時 ON	遮光時亮	EE-SX772A 2M	EE-SX772R 2M
		入光時 ON	入光時亮燈	EE-SX872 2M	EE-SX872P 2M
		入光時 ON	遮光時亮	EE-SX872A 2M	EE-SX872R 2M

種類		標準型	L型	T型
型號	NPN	EE-SX770 EE-SX770A EE-SX870 EE-SX870A	EE-SX771 EE-SX771A EE-SX871 EE-SX871A	EE-SX772 EE-SX772A EE-SX872 EE-SX872A
型號	PNP	EE-SX770P EE-SX770R EE-SX870P EE-SX870R	EE-SX771P EE-SX771R EE-SX871P EE-SX871R	EE-SX772P EE-SX772R EE-SX872P EE-SX872R
檢測距離		5mm (溝槽寬度)
標準檢測物體		不透明體 2×0.8mm以上
應差		0.025mm
光源(峰值發光波長)		GaAs紅外線發光二極體(940nm)
指示燈		入光時亮燈(紅色)(A型、R型為遮光時亮燈)
電源電壓		DC5～24V±10% 漣波(p-p) 10%以下
消耗電流		12mA以下
控制輸出		NPN型： NPN開集極式輸出 DC5～24V 100mA以下殘留電壓0.8V以下(負載電流100mA時)、殘留電壓0.4V以下(負載電流40mA時)、 OFF電流(漏電流) 0.5mA以下 PNP型： PNP開集極式輸出 DC5～24V 50mA以下殘留電壓1.3V以下(負載電流50mA時)、OFF電流(漏電流) 0.5mA以下
保護回路		負載短路保護
應答頻率＊		1kHz以上(平均值為3kHz)
使用環境照度		受光面照度螢光燈：1,000lx以下
環境溫度範圍		動作時：-25～+55℃、保存時：-30～+80℃ (不結冰)
環境濕度範圍		動作時：5～85%RH、保存時：各5～95%RH (不結露)
振動(耐久性)		20～2,000Hz (峰值加速度100m/s²) 重複振幅1.5mm X、Y、Z 各方向 2h (4min周期)
衝擊(耐久性)		500m/s² X、Y、Z 各方向 3次
保護構造		IP60 IEC60529規格
連接方式		出線型(標準導線長2m)
重量(包裝狀態)		約20g
材質	外殼	polybutylene terephthalate (PBT)
