EE-SPX303N / SPX403N

產品特色

不易受周遭環境光源、雜訊干擾，溝槽寬度13mm的寬廣型

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

內建放大器型，達成與光電感應器同級的抗雜訊干擾性能

抗共模雜訊性能提高30倍以上（與舊機型相比）

抗變頻干擾性能提高10倍以上（與舊機型相比）

內藏逆接保護回路

本體

形狀

檢測方法

檢測距離
(溝槽寬度)

輸出形式

動作模態

型號

對照型
(溝槽型)

13mm

(紅外線)

NPN輸出

遮光時ON

EE-SPX303N

入光時ON

EE-SPX403N

選購品（另售）

種類		導線長度	型號
連接器			EE-1001
連接器			EE-1009＊
連接器	附導線	1m	EE-1006 1M
		1m	EE-1010 1M＊
		2m	EE-1006 2M
		2m	EE-1010 2M＊
	附耐繞曲線	1m	EE-1010-R 1M＊
	附耐繞曲線	2m	EE-1010-R 2M＊
NPN/PNP變換接頭		0.46m(全長)	EE-2002

詳情請參閱➜光電素子選購品

＊EE-1009、1010型系列連接器纜線內建鎖定結構，可避免僅拉扯纜線時脫落。

欲卸除安裝於感應器上的連接器時，請如本圖所示，緊持連接器本體上下方，先往感應器推動後再向外拉。

採用只拉動纜線無法拆下，但若拉動連接器本體（外殼），則可以拆下的鎖定結構。

型號	EE-SPX303N、EE-SPX403N
檢測距離	13mm (溝槽寬度)
標準檢測物體	2.2×0.5mm以上的不透明體
應差	0.05mm以下
光源(峰值發光波長)	紅外線發光二極體(脈衝燈號)(940nm)
指示燈	入光時亮燈(紅色)
電源電壓	DC12～24V±10% 漣波(p-p) 5%以下
消耗電流	15mA以下
控制輸出	NPN電壓輸出負載電源電壓DC12～24V 負載電流80mA以下 OFF電流0.5mA以下殘留電壓2.0V以下(負載電流80mA時) 殘留電壓1.0V以下(負載電流10mA時)
保護回路	電源逆接保護、輸出逆接保護
應答頻率＊	100Hz以上
使用環境照度	受光面照度白熾燈、太陽光：各3,000lx以下
環境溫度範圍	動作時：-10～+55℃、保存時：-25～+65℃
環境濕度範圍	動作時：5～85%RH、保存時：5～95%RH
振動(耐久性)	10～55Hz 重複振幅1.5mm X、Y、Z 各方向 2h
衝擊(耐久性)	500m/s² X、Y、Z 各方向 3次
保護構造	IEC規格 IP50
連接方式	連接器型(禁止焊接)
重量	約4g
材質	聚碳酸酯

＊應答頻率係為轉動下圖圓盤所量測得之值。

2630_sp_1

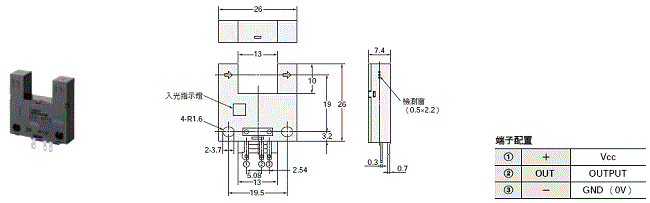

（單位：mm）

無指定尺寸公差：公差等級IT16

本體

EE-SPX303N型、EE-SPX403N型
