利用IO-Link實現生產設備的智慧化，藉此改善設計、啟動、運轉和維護的所有製程，提升運轉率和品質。
![E2EQ-[]-IL[]](/upload/product/omron/bot/omron_3544/picture.jpg)
E2EQ-[]-IL[]
產品特色
利用 IO-Link 實現感測器層級的資訊可視化，進而解決作業現場的3大問題！在液體噴濺的環境下也可使用的近接感測器。
符合生產現場各項製程需求的應用

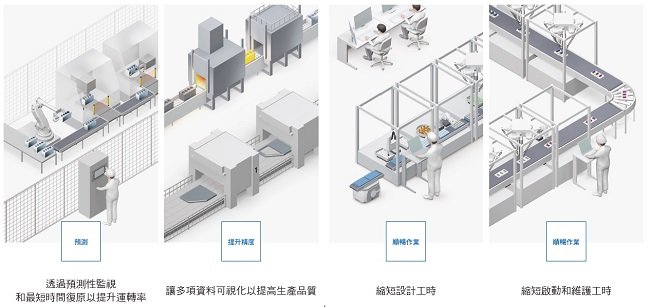

![E2EQ-[]-IL[] 特長 1](/upload/product/omron/bot/omron_3544/9233dd82fca5d311745479b87f37c7cc.jpg)

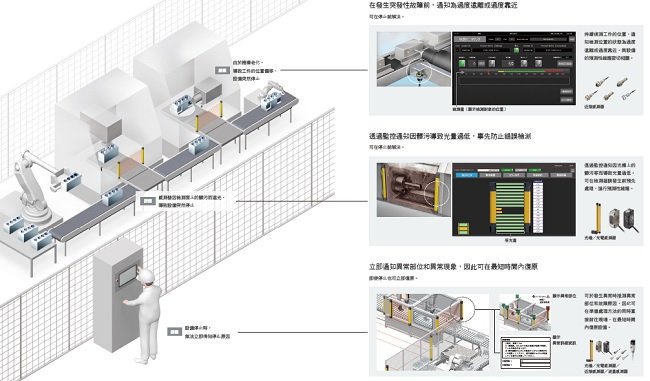

[預測] 透過預測性監視和最短時間復原以提升運轉率
根據廣泛蒐集而來的資料進行設備狀態監視，可事先預測並處理故障，進而減少突發性故障的頻率。 此外，當偵測到異常時，也會立即通知詳細資訊，減少停機時間。
![E2EQ-[]-IL[] 特長 2](/upload/product/omron/bot/omron_3544/0d3357eb2f9c71a4fdd4824ab4552226.jpg)

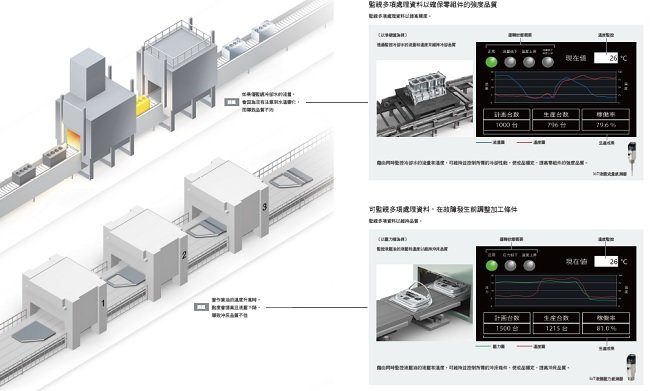

[提升精度] 讓多項資料可視化以提高生產品質
讓多項影響品質的資料可視化。在品質受到影響前發現故障徵兆並採取對策，藉以減少「不良品損失」的問題。
![E2EQ-[]-IL[] 特長 3](/upload/product/omron/bot/omron_3544/7f71ccac1c01f7ef30c0acd9e6ac57eb.jpg)
[順暢作業] 縮短設計工時
不需手冊即可透過「直覺操作」進行設定，並自動產生執行程式編寫所需的變數。 縮短連接設備的設定時間。

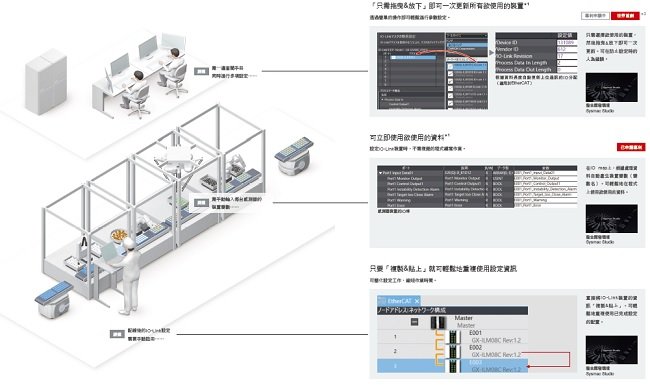

![E2EQ-[]-IL[] 特長 4](/upload/product/omron/bot/omron_3544/ed8b20f5fbeca44ce44ad3d9ad395873.jpg)

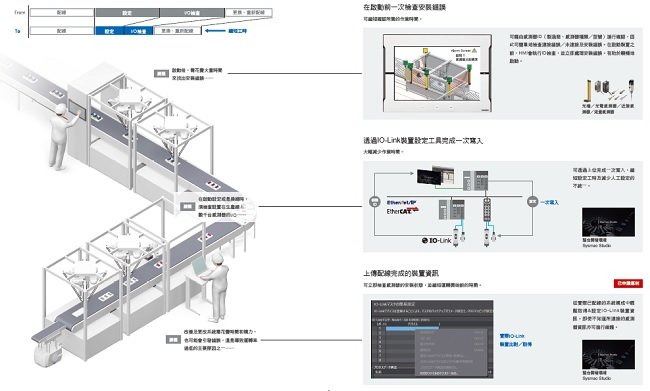

[順暢作業] 縮短啟動和維護工時
不需手冊即可透過「直覺操作」進行設定，並自動產生執行程式編寫所需的變數。 縮短連接設備的設定時間。
![E2EQ-[]-IL[] 特長 5](/upload/product/omron/bot/omron_3544/c14d58e6eb7a3afcd4fb1834fb84c0a3.jpg)

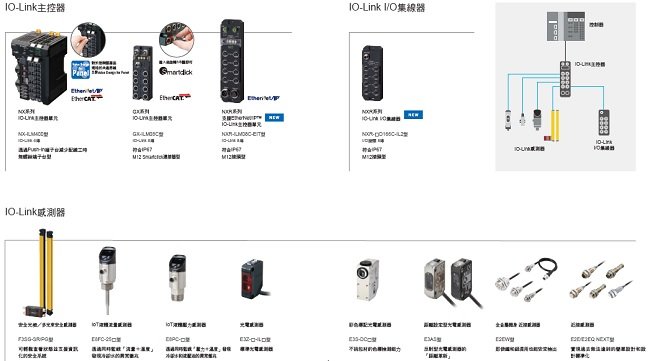

可根據用途需求，選擇主控器&感測器
OMRON的IO-Link主控器可以連接到EtherCAT和EtherNet/IP。 可根據裝置的安裝環境、系統構成選擇合適的機種。
![E2EQ-[]-IL[] 特長 6](/upload/product/omron/bot/omron_3544/6ee5b1c2e3eb922b3179cb3c6431f5c6.jpg)
本體
直流3線式 IO-Link型
| 形狀 | 檢測距離 | 連接方式 | 導線 規格 |
動作 模式 |
接腳配置 | 傳送 速度 |
型號 | |
|---|---|---|---|---|---|---|---|---|
|
隔離
|
M12 | 3mm | 出線型(2m) | PVC | NO/NC 切換 |
--- | COM2 | E2EQ-X3B4-IL2 2M |
| COM3 | E2EQ-X3B4-IL3 2M | |||||||
| M12 Smartclick連接器 中繼型(0.3m) |
①：+V ③：0V ④：C/Q輸出 |
COM2 | E2EQ-X3B4-M1TJ-IL2 0.3M | |||||
| COM3 | E2EQ-X3B4-M1TJ-IL3 0.3M | |||||||
| M18 | 7mm | 出線型(2m) | --- | COM2 | E2EQ-X7B4-IL2 2M | |||
| COM3 | E2EQ-X7B4-IL3 2M | |||||||
| M12 Smartclick連接器 中繼型(0.3m) |
①：+V ③：0V ④：C/Q輸出 |
COM2 | E2EQ-X7B4-M1TJ-IL2 0.3M | |||||
| COM3 | E2EQ-X7B4-M1TJ-IL3 0.3M | |||||||
| M30 | 10mm | 出線型(2m) | --- | COM2 | E2EQ-X10B4-IL2 2M | |||
| COM3 | E2EQ-X10B4-IL3 2M | |||||||
| M12 Smartclick連接器 中繼型(0.3m) |
①：+V ③：0V ④：C/Q輸出 |
COM2 | E2EQ-X10B4-M1TJ-IL2 0.3M | |||||
| COM3 | E2EQ-X10B4-M1TJ-IL3 0.3M | |||||||
註. IO-Link設定檔案(IODD檔案)請從本公司網站(https://www.omron.com.tw)下載。
選購品(另售)
感測器I/O接頭(必須使用接頭中繼型)並未附於感測器，請務必另行訂購。
| 種類 | 形狀 |
導線 長度 |
感測器I/O接頭型號 | 適用的近接感測器型號 |
|---|---|---|---|---|
| 單側接頭 | 直線形 |
2m | XS5F-D421-D80-F |
E2EQ-X[]B4-M1TJ-IL[] |
| 5m | XS5F-D421-G80-F | |||
L形 |
2m | XS5F-D422-D80-F | ||
| 5m | XS5F-D422-G80-F | |||
| 兩側接頭 ＊ | 直線形/直線形 |
2m | XS5W-D421-D81-F | |
| 5m | XS5W-D421-G81-F | |||
L形/L形 |
2m | XS5W-D422-D81-F | ||
| 5m | XS5W-D422-G81-F |
註. 詳細請參照→本公司網站(https://www.omron.com.tw)的「感測器I/O接頭/感測器控制器」
＊亦有直線形/L型的組合。
直流3線式 IO-Link型
| 項目 | 尺寸 | M12 | M18 | M30 |
|---|---|---|---|---|
| 隔離線 | 隔離線 | |||
| 型號 | E2EQ-X3B4-IL[] | E2EQ-X7B4-IL[] | E2EQ-X10B4-IL[] | |
| 檢測距離 | 3mm ± 10% | 7mm ± 10% | 10mm ± 10% | |
| 設定距離＊1 | 0 ~ 2.4mm | 0 ~ 5.6mm | 0 ~ 8mm | |
| 應差 | 小於檢測距離的 10% | |||
| 可檢測的物體 |
磁性金屬 (非磁性金屬的檢測距離會變短。 「特性資料」→請參考型錄第 71頁) |
|||
| 標準檢測物體 | 鐵12 x 12 x 1mm | 鐵18 x 18 x 1mm | 鐵30 x 30 x 1mm | |
| 回應頻率＊2 | 1kHz | 0.5kHz | 0.4kHz | |
| 電源電壓 | DC10 ~ 30V (也包含漣波 (p-p) 10%) | |||
| 消耗電流 | 20mA以下 | |||
| 控制輸出 | 開關容量 | 100mA以下 | ||
| 殘留電壓 | 2V以下(負載電流 100mA、導線長度 2m時) | |||
| 指示燈＊1 |
標準I/O模式(SIO模式)時：動作指示 (橘色/亮燈)、穩定指示 (綠色/亮燈) IO-Link模式時：動作指示 (橘色/亮燈)、通訊指示 (綠色/閃爍(1 s周期)) |
|||
| 動作模式 | PNP NO/NC切換型 (工廠出廠設定值： NO) 詳細資訊請參考「輸入輸出迴路圖」的時序圖→型錄第72頁 |
|||
| 保護電路 | 電源反接保護、輸出逆接保護、突波吸收、負載短路保護 | |||
| 環境溫度範圍 | 動作/存放時：各 -25 ~ +70℃ (不可結冰結露 ) | |||
| 環境濕度範圍 | 動作/存放時：各 35 ~ 95% RH (但不可結露 ) | |||
| 溫度的影響 | -25 ~ +70℃之溫度範圍內， +23℃時為檢測距離的 ±10%以內 | |||
| 電壓的影響 | 額定電源電壓 ±15%之範圍內，額定電源電壓時為檢測距離的 ±1%以內 | |||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC)所有充電部位與外殼之間 | |||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部位與外殼之間 | |||
| 振動(耐久性) | 10 ~ 55Hz重複振幅 1.5mm X、Y、各方向 2h | |||
| 衝擊(耐久性) | 1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | IEC規格 IP67、社內規格耐油 | |||
| 連接方式 | 出線型 (標準導線長度 2m)、接頭中繼型 (標準導線長度 0.3mm) | |||
| 材質 | 外殼 | 氟樹脂包覆(基材：黃銅) | ||
| 檢測面 | 氟樹脂 | |||
| 鎖合螺栓 | 氟樹脂包覆 (基材：黃銅 ) | |||
| 鋸齒型華司 | 鐵鍍鋅 | |||
| 主要的 IO-Link功能 |
NO/NC的動作模式切換、自我診斷功能的有效 /無效選擇、 過接近判定距離的選擇、控制輸出的計時功能與計時時間的選擇、 不穩定輸出 (IO-Link模式)的ON延遲計時時間的選擇、監控輸出、通電時間的讀取、起始復歸 |
|||
| 通訊規格 | IO-Link規格 | Ver1.1 | ||
| 傳送速度 | -IL3：COM3 (230.4kbps)、-IL2：COM2 (38.4kbps) | |||
| 資料長度 | PD尺寸： 2byte、OD尺寸：1byte (M-sequence type：TYPE_2_2) | |||
| 最小循環時間 | -IL3 (COM3)：1ms、-IL2 (COM2)：2.3ms | |||
| 附屬品 | 使用說明書 | |||
註. IO-Link設定檔案(IODD檔案)請從本公司網站(https://www.omron.com.tw)下載。
＊1. 標準I/O模式(SIO模式)請在綠色指示燈亮燈的範圍內使用。
(檢測物體於過接近的狀態下燈號會熄滅，但檢測性能上仍為穩定的檢測狀態。)
IO-Link模式時請在不穩定檢測的(Byte1_bit4)為0的範圍內使用。
(檢測物體於過接近的狀態下，過接近檢測的(Byte1_bit5)會變為1，但檢測性能上仍為穩定的檢測狀態。)
關於資料的分配請參閱本公司網站(https://www.omron.com.tw)上所刊載的使用說明書。
＊2. 回應頻率為平均值。
量測條件為，使用標準檢測物體並將檢測體的間隔定為標準檢測物體的2倍，設定距離則定為檢測距離的1/2。
（單位：mm）
出線型

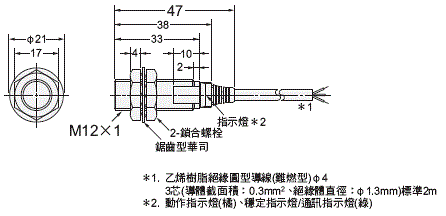

E2EQ-X3B4-IL[]型
![E2EQ-[]-IL[] 外觀尺寸 2](/upload/product/omron/bot/omron_3544/605950c1f0b34c8f22e8e5027c3fa774.gif)

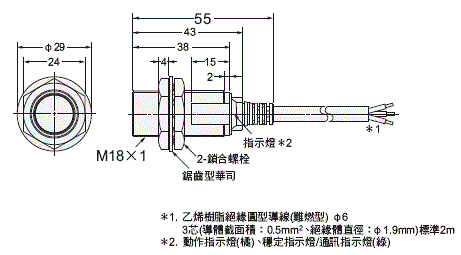

E2EQ-X7B4-IL[]型
![E2EQ-[]-IL[] 外觀尺寸 3](/upload/product/omron/bot/omron_3544/96a3b005feb3a0fe0d4dbd1ef27c5267.gif)

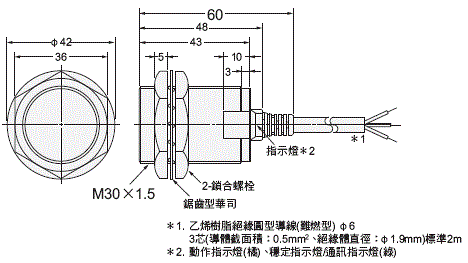

E2EQ-X10B4-IL[]型
![E2EQ-[]-IL[] 外觀尺寸 4](/upload/product/omron/bot/omron_3544/a14d8135c88d2b030906178d9f6da0d5.gif)
接頭中繼型

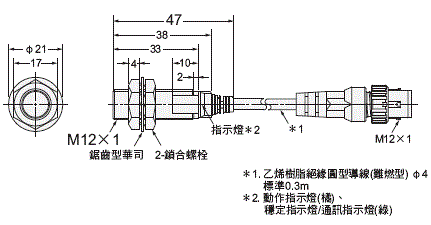

E2EQ-X3B4-M1TJ-IL[]型
![E2EQ-[]-IL[] 外觀尺寸 6](/upload/product/omron/bot/omron_3544/ef030ff08292e4b5dac47137b8e02dcd.gif)

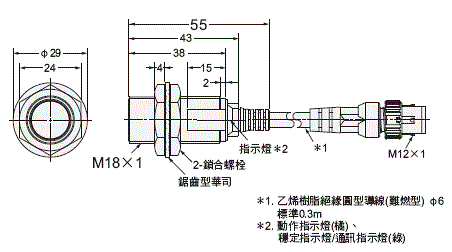

E2EQ-X7B4-M1TJ-IL[]型
![E2EQ-[]-IL[] 外觀尺寸 7](/upload/product/omron/bot/omron_3544/a2b39362f06e6d749c967383d0337f17.gif)

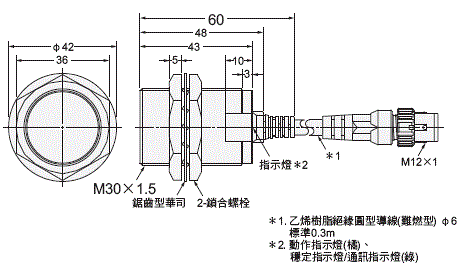

E2EQ-X10B4-M1TJ-IL[]型
![E2EQ-[]-IL[] 外觀尺寸 8](/upload/product/omron/bot/omron_3544/eb7a07c26fc48256ca2d69801871e85e.gif)
安裝孔加工尺寸
![E2EQ-[]-IL[] 外觀尺寸 9](/upload/product/omron/bot/omron_3544/cbc0b913568dd67dcbd7c5149138c8e7.gif)
