FQ2-CH

FQ2-CH

產品特色
將高功能影像感測器濃縮至手掌大小大幅擴充檢測選單攝影機、通訊、工具等豐富的產品系列
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

【豐富的選單功能：OCR】無須登錄詞庫，即可順利讀取的 新型OCR

FQ2-CH 特長 1

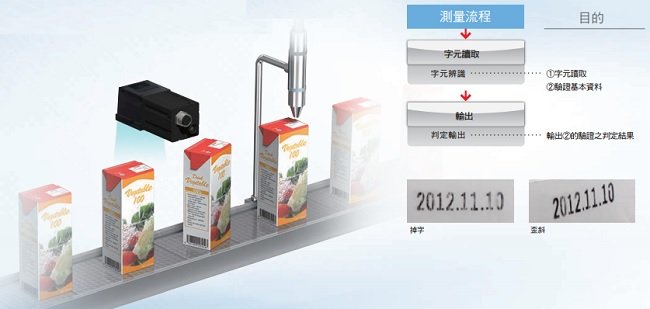

日期驗證

就算是受到搬運影響導致掉字的情形，內建的詞庫也能透過獨創的辨識技術進行穩定的辨識。

FQ2-CH 特長 3

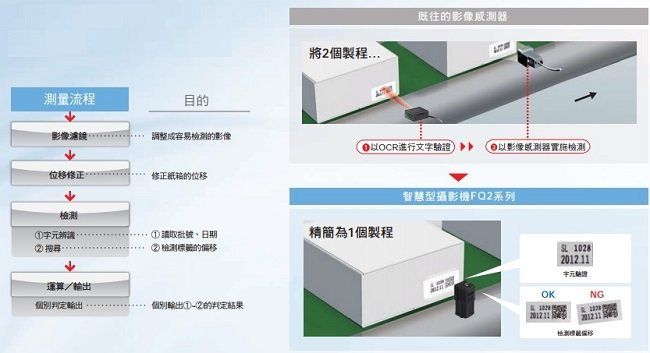

字元驗證與標籤偏移檢測

在過去必須分成2個製程的字串列驗證與檢測，透過FQ2的功能得以精簡為單一製程。 有助於節約成本與節省空間。

FQ2-CH 特長 5

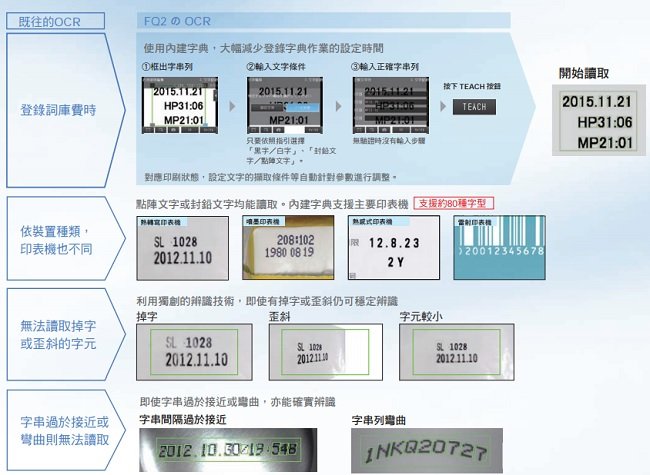

內建詞庫型OCR

字元辨識

內建專用詞庫，涵蓋FA市場所使用的約80種字型，具大規模資料學習功能。學習功能中已內建掉字、模糊、歪斜、背景變化、 尺寸變化等變動樣式，即使條碼出現些微變化，仍能透過內建詞庫，達到穩定、高精度的讀取品質。也不需要設定字元的對比度或位置偏移等修正參數。

FQ2-CH 特長 8

高度實用性，適合各種不同的需求

驗證功能

可驗證登錄的主資料與讀取到的字元 資料。最多可登錄32種主資料，並可利用外部訊號輕易切換。 使用FQ2-S4亦可以驗證條碼／二維碼的讀取結果字串列。

FQ2-CH 特長 11

日曆功能

由於對應日曆功能，因此不需要手動設定日期及保存期限。加入FQ2專用觸控式取景器的設定，可從外部系統使用控制指令設定日曆的日期資訊， 因此亦能與印表機的日期資訊同步。

FQ2-CH 特長 13

登錄自訂詞庫

可以在詞庫中新增字元。甚至遇到讀取特殊字型等，初始設定所無法穩定讀取 的情況也能安心。

FQ2-CH 特長 15

記錄影像、讀取履歷

可將讀取到的影像與結果暫時儲存在感測器中。SD卡（使用4GB時）中最多可儲存1萬張影像、1000萬次讀取結果。可選擇是否同時記錄OK/NG結果，或是僅記錄NG結果，有助於提升可追溯性。

FQ2-CH 特長 17

消除外框設定

即使字串周圍有條碼等，亦能去除周圍黑色部份，穩定讀取性能。

FQ2-CH 特長 19

【豐富的選單功能：讀碼機】讀取從紙標籤到直印碼等 15種類條碼

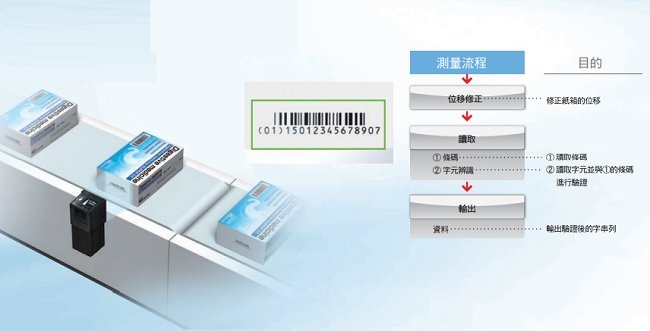

條碼與字元的驗證

藉由組合OCR與讀碼機的檢測項目，可在FQ2中實施條碼 讀取與字元驗證。不需要由外部機器加以編程。

FQ2-CH 特長 22

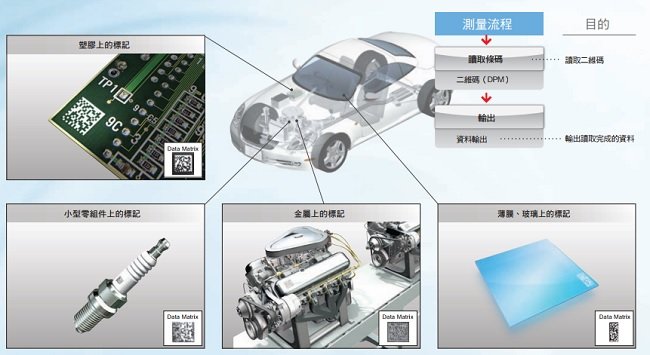

讀取直印碼

在零組件上以條碼標記以便管理資料的機會逐漸增加，然而根據素材不同讀取打印字體卻會有不穩定的情形。但是FQ2使用DPM專用的獨特功能，因此可以穩定地讀取條碼。

FQ2-CH 特長 24

濾鏡功能

最多可將3種由OMRON獨創的4種影像濾鏡，以任意順序組合，即可除去印刷模糊或雜訊的影響，實現穩定的讀取效果。

FQ2-CH 特長 26

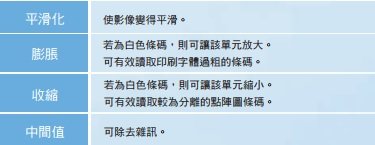

＜濾鏡組合範例＞

透過收縮與膨張的組合，可在不改變打印字體大小的情況下與點陣作連結。

FQ2-CH 特長 28

重新讀取功能

讀碼機的使命就在於即使印刷狀態不佳，也能夠順利讀取。能夠自動變更曝光時間及讀取條件，藉由重新讀取的動作，可不受工作或環境變化的影響而穩定讀取。

1 以相同條件進行指定次數的重試

在相同場景下以指定的次數進行攝影，直至讀取成功。

FQ2-CH 特長 32

2 在外部觸發訊號輸入中重試

在來自外部的準位觸發訊號輸入中，持續拍攝直至讀取成功為止。

FQ2-CH 特長 34

3 改變快門速度重試

以相同場景階段性改變曝光時間進行攝影。

FQ2-CH 特長 36

4 改變數種讀取條件重試

若對象條碼為直印碼，則依據印刷狀態的差異，單一讀取設定可能會出現讀取NG的情況。FQ2可預先登錄最多32種讀取條件 作為標準場景，依序切換條件並重試。由於可自動判斷使用率高的場景，並依序加以切換， 因此可柔軟因應讀取條件的變化。當然也可指定固定的分配順序。

FQ2-CH 特長 38

● QR Code是DENSO WAVE INCORPORATED之註冊商標。

感測器

FQ2-CH型系列 [字元辨識感測器]

視野類型 窄視野型 中視野型 廣視野型(遠距離) 廣視野型(近距離)
像素數 35萬像素
黑白 NPN FQ2-CH10010F-M FQ2-CH10050F-M FQ2-CH10100F-M FQ2-CH10100N-M
PNP FQ2-CH15010F-M FQ2-CH15050F-M FQ2-CH15100F-M FQ2-CH15100N-M
視野/設置距離
(mm)		 參閱型錄p.20的圖1 參閱型錄p.20的圖2 參閱型錄p.20的圖3 參閱型錄p.20的圖4

視野/設置距離

（單位：mm）
視野類型 窄視野型 中視野型 廣視野型(遠距離) 廣視野型(近距離)
外観 3149_lu_1_1 3149_lu_1_2 3149_lu_1_3 3149_lu_1_4
35萬像素型 3149_lu_1_5 3149_lu_1_6 3149_lu_1_7 3149_lu_1_8

觸控式取景器

種類 外観 型號
DC電源型 3149_lu_2_1 FQ2-D30

感測器數據單元

（僅可連接FQ2-S3/S4/CH型系列）

種類 外観 輸出規格 型號
平行埠介面 3149_lu_3_1 NPN FQ-SDU10
PNP FQ-SDU15
RS-232C介面 3149_lu_3_2 NPN FQ-SDU20
PNP FQ-SDU25
註. 請準備平行埠纜線 FQ-VP型共兩條。

纜線

種類 外観 長度 型號

乙太網路線

(感測器/觸控式取景器之間、

感測器/個人電腦間用)

可動控制電纜

3149_lu_4_1

 2m FQ-WN002
5m FQ-WN005
10m FQ-WN010
20m FQ-WN020
輸出輸入纜線

可動控制電纜

3149_lu_4_2

 2m FQ-WD002
5m FQ-WD005
10m FQ-WD010
20m FQ-WD020

感應器單元用電纜

種類 外觀 長度 型號
感測器數據
單元纜線

可動控制電纜

3149_lu_5_1

 2m FQ-WU002
5m FQ-WU005
10m FQ-WU010
20m FQ-WU020
FQ-SDU1型專用
平行埠纜線		 3149_lu_5_2 2m FQ-VP1002
5m FQ-VP1005
10m FQ-VP1010
FQ-SDU2型專用
平行埠纜線		 3149_lu_5_3 2m FQ-VP2002
5m FQ-VP2005
10m FQ-VP2010
RS-232C纜線
(用於連接PLC)		 3149_lu_5_4 2m XW2Z-200S-V
5m XW2Z-500S-V
＊請準備平行埠纜線 FQ-VP型共兩條。

選購品

用途 外観 種類 型號
感測器用
csm001006918_lu_14_1
 安裝用台座＊1 FQ-XL
csm001006918_lu_14_2
 高精度台座＊2 FQ-XL2
csm001006918_lu_14_3
 C-Mount攝影機用安裝台座＊3 FQ-XLC
csm001006918_lu_14_4
 偏光濾鏡附件＊1 FQ-XF1
觸控式
取景器用
csm001006918_lu_14_5
 面板嵌入轉接器 FQ-XPM
csm001006918_lu_14_6
 AC適配器
（DC/AC/電池共用型）		 FQ-A[]
csm001006918_lu_14_7
 電池*4
（DC/AC/電池通用型）		 FQ-BAT1
csm001006918_lu_14_8
 觸控筆＊5 FQ-XT
csm001006918_lu_14_9
 吊繩配件 FQ-XH
csm001006918_lu_14_10
 SD記憶卡(2GB) HMC-SD291
SD記憶卡(4GB) HMC-SD492
＊1. 一體型感測器內隨附1個。
＊2. 本零件可強化對於使光軸或視野偏離之震動或外來施力的抵抗力。
＊3. C-Mount型感測器內隨附1個。
＊4. 本產品使用鋰離子二次電池。出口至外國時，請先確認該國家的法律規範。
＊5. 觸控式取景器內隨附1支。

多重連接用交換式集線器（建議使用）

外観 埠數 消耗電流 型號
3149_lu_7_1 5 0.07A W4S1-05D

感測器

項目 文字辨識感測器
型號 NPN型 FQ2-CH10[][][][]-M
PNP型 FQ2-CH15[][][][]-M
視野

種類請參閱型錄(p.19)。(視野的誤差在±10%以內)
設置距離
主要功能 檢測項目 字元辨識
可辨識字元
・英文字母A～Z
・數字0～9
・記號‘ - .: /
可辨識字元數
・垂直：最多4行
・水平：最多32個字元
辭庫客製化
前處理功能 低平滑化、高平滑化、膨張、收縮、
中間值、擷取邊緣、水平擷取邊緣、
垂直擷取邊緣、邊緣強調、刪除背景
驗證功能 有
重試功能 單純重試、改變明亮度重試、
切換場景重試、準位觸發重試

可同時偵測的

數量

 32
位移修正 有(360°旋轉位置修正、邊緣位置修正)
場景數 32
影像攝影 影像處理方式 黑白
影像濾鏡 高動態範圍功能(HDR)、偏光濾鏡(附件)
影像元件 1/3吋黑白CMOS
快門功能 內建照明開啟時 1/250～1/50000s
內建照明關閉時 1/1～1/50000s
處理解析度 752×480
部分擷取功能 有(水平方向)
影像顯示 放大／縮小／尺寸調整、180°旋轉
照明 照明亮燈方式 脈衝亮燈
照明顏色 白色

數據記錄

功能

測量結果

的紀錄

感測器本身：1000筆

(使用觸控式取景器時，可儲存至SD記憶卡的容量上限為止)
影像紀錄

感測器本身：20張

(使用觸控式取景器時，可儲存至SD記憶卡的容量上限為止)
輔助功能 統計資料、測試測量、I/O監控、密碼功能、模擬軟體、感測器錯誤履歷
運算功能 四則運算、函數計算、三角函數、邏輯函數
測量值觸發器

外部觸發器(單次、連續) 通訊觸發器(乙太網路無規約通訊(TCP)、

乙太網路無規約通訊(UDP)、 乙太網路無規約通訊(FINS/TCP)、
EtherNet/IP、PLC連結、PROFINET)

輸出輸入

規格

 輸入訊號 7點
˙單次測量輸入(TRIG)
˙控制指令輸入(IN0～5)
輸出訊號

3點
˙控制輸出(BUSY)
˙最終判定輸出(OR)
˙錯誤輸出(ERROR)
※3點輸出訊號 （OUT0～2）可任意更 改分配。除了上述訊號外，也可個別分 配給以下訊號。

˙可輸入(READY)

˙運轉中(RUN)

˙閃光觸發(STG)

˙項目0判斷(OR0)～項目31判斷(OR31)

˙算式0判斷～算式31判斷
乙太網路規格 100BASE-TX/10BASE-T
通訊功能 乙太網路無規約通訊(TCP)、
乙太網路無規約通訊(UDP)、
乙太網路無規約通訊(FINS/TCP)、
EtherNet/IP、PLC連結、PROFINET
I/O擴充 感測器數據單元
可透過(FQ-SDU1[]型)連接
輸入11點、輸出24點
RS-232C 感測器數據單元
可透過(FQ-SDU2[]型)連接
輸入8點、輸出7點
額定 電源電壓 DC21.6V～26.4V (含漣波)
消耗電流 2.4A以下

環境

抗耐性

 環境溫度範圍 動作時：0～+40℃，保存時：-25～+65℃
(不可結冰結露)
環境濕度範圍 動作時及保存時：各35～85%RH (不可結露)
環境氣體 不應有腐蝕性氣體
振動(耐久性) 10～150Hz 單側振幅0.35mm X/Y/Z方向 各8分鐘10次
衝擊(耐久性) 150m/s2 6方向(上下、左右、前後)各3次
保護構造 IEC60529規格 IP67 (但安裝偏光濾鏡附件及拆卸接頭外蓋時除外)
材質 感測器：PBT、PC、SUS 安裝用台座：PBT 偏光濾鏡附件：PBT、PC
乙太網路接頭：耐油性乙烯基混合物 I/O接頭：非鉛耐熱PVC
重量 窄視野、中視野型：約160g 廣視野型：約150g
附屬品

安裝台座(FQ-XL型) ×1、偏光濾鏡附件(FQ-XF1型) ×1、

使用說明書、SYSMAC會員登錄申請表
LED等級 2類危險(IEC62471)

觸控式取景器

種類 DC電源型
型號 FQ2-D30
可連接的感測器數量 可辨識的(感測器切換)最大數量：32台、顯示器可顯示的最大數量：8台
主要功能 測量畫面的顯示種類 顯示最新結果、顯示最新NG、趨勢圖、柱狀圖
可顯示的影像種類 慢速播放影像、停格影像、擴大影像、縮小影像
資料記錄 測量結果、測量影像
可顯示的選單語言

日文、英文、德文、法文、義大利文、西班牙文、

中文(繁體)、中文(簡體)、韓文
顯示

液晶

顯示器

 顯示裝置 3.5吋 TFT 彩色LCD
像素數 320×240像素
顯示顏色 16,777,216色
背光裝置 壽命＊1 50,000小時(25℃)
亮度調整 有亮度調整功能

自動熄燈

功能

 有(具變更設定時間的功能)
操作介面 觸控螢幕 方式 電阻膜方式
壽命＊2 1,000,000次
外部介面 乙太網路 100BASE-TX/10BASE-T
SD記憶卡 SDHC規格 建議Class4以上
額定 電源電壓 連接DC電源時：DC21.6V～26.4V(含漣波)
消耗電流 連接DC電源時：0.2A以下

環境

抗耐性

 環境溫度範圍 動作時：0～+50℃，
保存時：-25～+65℃
(不可結冰結露)
環境濕度範圍 動作時、保存時：各35～85%RH(不可結露)
環境氣體 不應有腐蝕性氣體
振動(耐久性) 10～150Hz 單側振幅0.35mm X/Y/Z方向 各8分鐘10次
衝擊(耐久性) 150m/s2 6方向(上下、左右、前後)各3次
保護構造 IEC60529規格 IP20(已安裝SD記憶卡外殼、接頭外蓋或者導線時)
重量 約270g(未安裝電池+手持用吊繩時)
材質 外殼：ABS
附屬品 觸控筆(FQ-XT型)、使用說明書
＊1. 此為常溫常濕條件下，使用至亮度減半為止的產品壽命參考值，並非保證值。
背光裝置的壽命會由於周遭環境的溫溼度而有大幅度變化。
在低溫或高溫下裝置壽命均會縮短。
＊2. 數值僅供參考，並非保證值。會隨使用條件而有所變化。

感測器數據單元（僅FQ2-S3/S4/CH型系列可連接）

項目 平行埠介面 RS-232C介面
型號 NPN FQ-SDU10 FQ-SDU20
PNP FQ-SDU15 FQ-SDU25

輸出

輸入

規格

平行埠

輸出

輸入

 接頭1 輸出16點(D0-15) 輸入6點(IN0-5)
接頭2

輸入11點

(TRIG、RESET、IN0-7、DSA)
輸出8點

(GATE、ACK、RUN、BUSY、OR、
ERROR、STGOUT、SHTOUT)

輸入2點(TRIG、RESET)
輸出7點

(ACK、RUN、BUSY、OR、

ERROR、STGOUT、SHTOUT)
RS-232C ── 1CH、最大115,200bps
感測器介面 FQ2-S3/S4/CH連接(於FQ-WU[][][]連接)：單獨
※可連接感測器數：1
額定 電源電壓 DC21.6V～26.4V (含漣波)
絕緣阻抗 所有DC外部端子與外殼間：0.5MΩ min.(at 250 VDC)
消耗電流

2.5A以下 （FQ2-S[][][][][][]-[][][]型＋FQ-SDU[][]型、FQ2-CH1[][][][][]-M型＋FQ-SDU[][]型）

0.4A以下 （FQ2-S[][]-[][][]型＋FQ-SDU[][]型）

0.1A以下 （FQ-SDU[][]型單體）
環境
抗耐性		 環境溫度範圍 動作時：0～+50℃，保存時：-25～+65℃ (不可結冰結露)
環境濕度範圍 動作時及保存時：各35～85%RH (不可結露)
環境氣體 不應有腐蝕性氣體
振動(耐久性) 10～150Hz 單側振幅0.35mm X/Y/Z方向 各8分鐘10次
衝擊(耐久性) 150m/s2 6方向(上下、左右、前後)各3次
保護構造 IEC60529規格 IP20
材質 外殼：PC+ABS、PC
重量 約150g
附屬品 使用說明書

PC用TouchFinder

為了使用PC用TouchFinder，需要滿足下列條件的電腦。

OS Microsoft Windows XP Home Edition/Professional SP2以上(32bit版)
Microsoft Windows 7 Home Premium以上(32bit版/64bit版)
CPU 與Core2Duo 1.06GHz同級或以上
RAM １GB以上
HDD 500MB以上的可用空間＊1
螢幕 1024×768以上解析度

＊1. 需要額外的紀錄用空間。


Windows 為美國Microsoft Corporation於美國、日本及其他國家之註冊商標。
其他本手冊上所刊載之公司名稱或產品名稱等，為各家公司之註冊商標或商標。

（單位：mm）

感測器

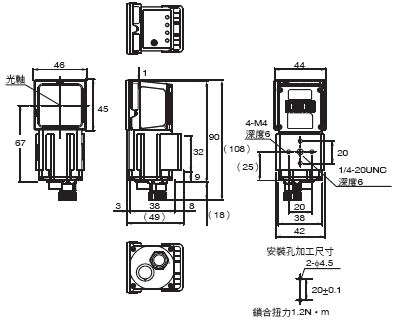

一體型
窄視野型
FQ2-S[][][]10F-[][][]型
FQ2-CH[][][]10F-M型
FQ-CR[][][]10F-M型

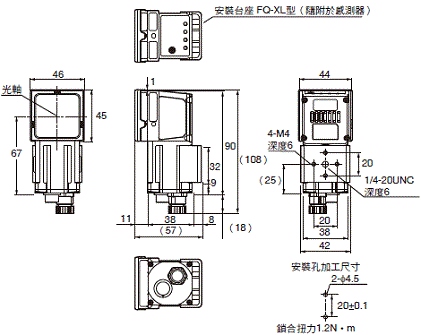

中視野型
FQ2-S[][][]50F-[][][]型
FQ2-CH[][][]50F-M型
FQ-CR[][][]50F-M型

FQ2-CH 外觀尺寸 1

廣視野型
FQ2-S[][]100[]-[][][]型
FQ2-CH[][]100[]-M型
FQ-CR[][]100[]-M型

FQ2-CH 外觀尺寸 2

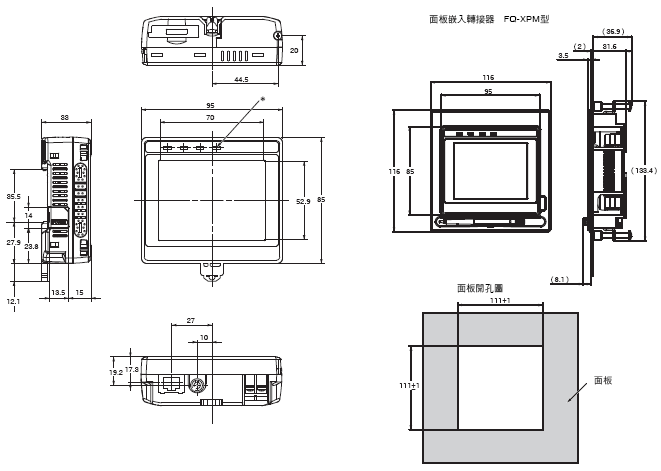

觸控式取景器

FQ2-D30/-D31

3131_dm_3

* 僅附於 FQ2-D31。

感測器數據單元

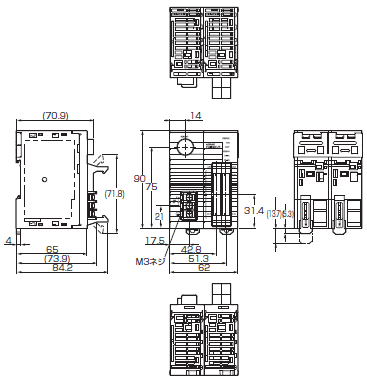

FQ-SDU10/-SDU15型

FQ2-CH 外觀尺寸 6

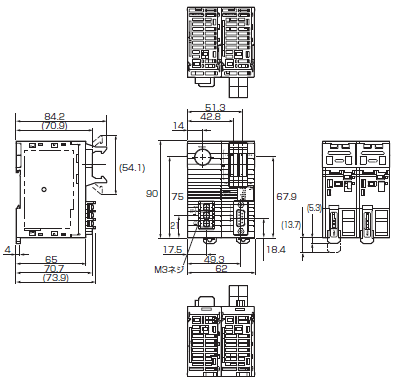

FQ-SDU20/-SDU25型

FQ2-CH 外觀尺寸 7

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
FQ2-CH系列 規格說明書 -
[2645KB] 		2022年8月12日
20220812
 FQ2-CH系列 規格說明書
HMC-SD291/491 規格說明書 -
[804KB] 		2020年6月12日
20200612
 HMC-SD291/491 規格說明書
FQ2系列 型錄 SDNC-001-TW5
[55540KB] 		2022年8月16日
20220816
 FQ2系列 型錄
讀碼機/OCR商品綜合型錄 SDNC-005A-TW5
[11087KB] 		2018年2月22日
20180222
 讀碼機/OCR商品綜合型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
FQ2 Catalog Q193-E1-10
[12489KB] 		Apr 18, 2022
20220418
 FQ2 Catalog
HMC-SD292/492/1A2 Data Sheet -
[243KB] 		Oct 11, 2022
20221011
 HMC-SD292/492/1A2 Data Sheet
