FQ2

產品特色

檢測能力、攝影機種類、通訊種類等皆獲得大幅進化的全新智慧型攝影機。具備高階影像感測器的功能，「無需控制設備的影像感測器」。令顧客優先考慮「優先選用FQ2」的全新智慧型攝影機。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

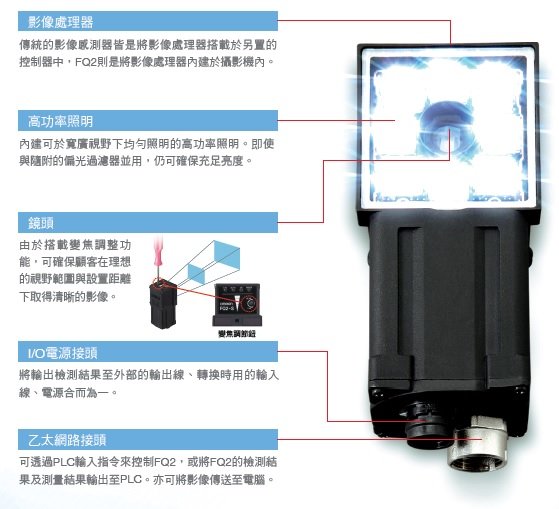

【濃縮】只有手掌般大小的影像感測器

濃縮一切必要裝置

IP67等級的防水性能
3131_fe_2
亦可用於洗淨設備。

耐繞曲纜線
3131_fe_3
攝影機的纜線皆為耐繞曲纜線。
可安心使用於作業部位。

Smartclick接頭
3131_fe_4
藉由明確的按壓觸感，可迅速且確實地完成配線作業。

因此可迅速完成設計與安裝

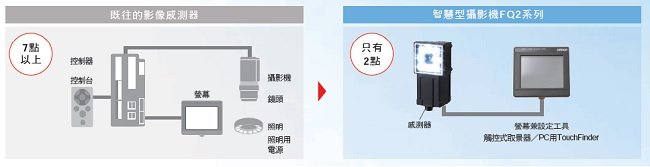

輕鬆選擇

僅需依視野與設置距離選擇攝影機種類，選擇效率大幅提升。無須選擇、購買照明與鏡頭等選購品。此外，由於零組件數量較少，可大幅縮短配線時間。

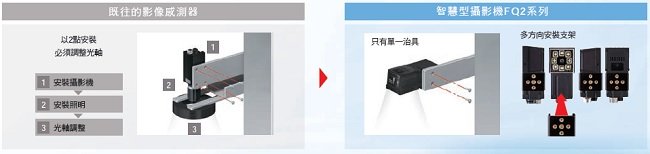

輕鬆「安裝」

由於攝影機與照明整合為一體，安裝攝影機的治具只需一組便OK。隨附可於攝影機任何一面安裝之多方向安裝支架。此外，由於攝影機與照明整合為一體，不需要配合軸進行調整。

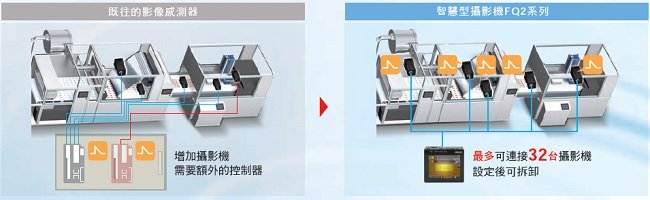

輕鬆「增設」

只需在必要場所設置攝影機。無須收納控制器的控制盤。且可於每台攝影機輸入觸發，因此無須遷就輸入時機的設計，可直接輕鬆增設必要製程。此外一台觸控式取景器最多可設定3 2 台攝影機，因此無須增設螢幕。可以支援使用者的各種選購品要求。

輕鬆完成檢測及定位

透過組合複數種檢測項目，能夠以單一機型支援外觀檢測、定位等各種用途。

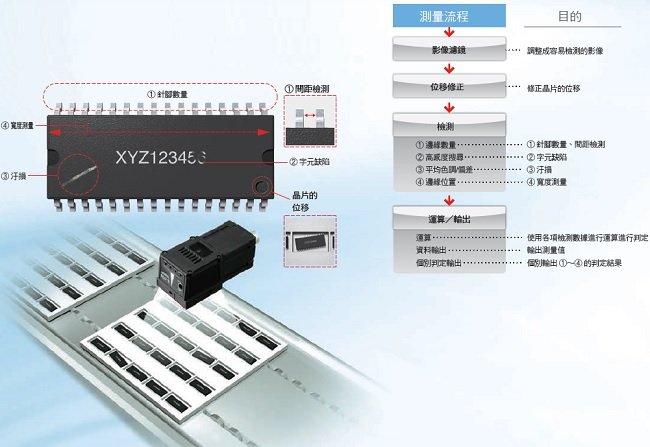

外觀檢測

可一次進行IC的外觀檢測。
且可在檢測前於畫面上補正棧板整體的位移，因此可縮減為提升裝置定位精度的設計工時。

3131_fe_5

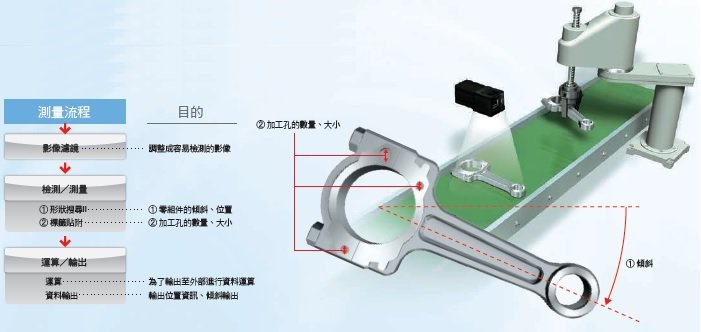

零組件定位

可測量旋轉角度及位置資訊，因此也適用於定位。
除位置資訊外，還可檢測加工孔數及尺寸。

3131_fe_6

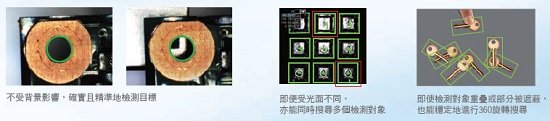

移植源自高階影像感測器的熱門檢測項目

搜尋

形狀搜尋III

搜尋

此為標準搜尋。檢測有無貼紙及對象物體的形狀識別與位置。

靈敏搜尋

透過自動分割對照範本影像，可將一般搜尋下所無法判讀之微妙差異，以龐大數值的差異進行判讀。

邊緣測量

邊緣數量

邊緣位置

測量邊緣位置或邊緣之有無。

邊緣寬度

測量邊緣的寬度。

面積測量、顏色測量、髒汙損傷

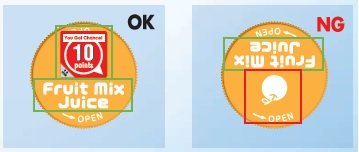

標籤貼附

可對指定顏色、大小之標籤數量進行計算，亦可對測量指定標籤的面積與重心位置。

色塊面積

測量指定顏色的面積與重心位置。

平均色調／偏差

可檢測與登錄的良品影像是否存有顏色差異或異物混入。(平均色調值)

透過辨識顏色偏差功能，檢測汙損及傷痕。（顏色偏差）

效用

360°回轉位移修正

即便是無法穩定姿勢的工件，也能以登錄的位置為基準自動計算出其偏移量，並藉此測量毫無偏移的正確位置。

影像濾鏡

搭載可排除測量時的不穩定因素之背景刪除功能及擴張、收縮等共計11種的影像濾鏡。

校正

工件的尺寸與位置等在影像顯示下所無法清楚辨識時，可以透過更改單位來加以顯示。

【豐富的選單功能：OCR】無須登錄詞庫，即可順利讀取的新型OCR

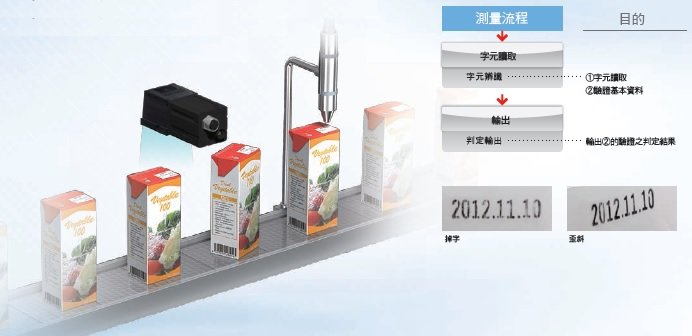

日期驗證

就算是受到搬運影響導致掉字的情形，內建的詞庫也能透過獨創的辨識技術進行穩定的辨識。

3131_fe_7

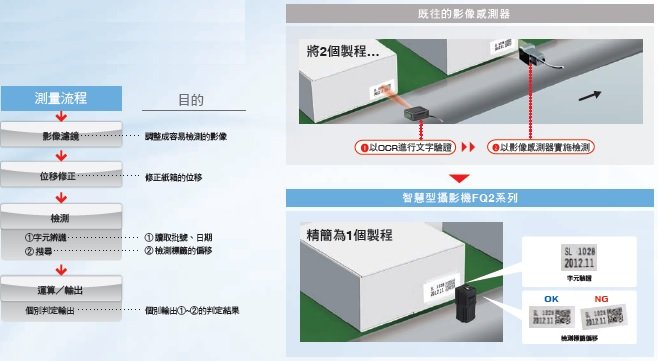

字元驗證與標籤偏移檢測

在過去必須分成2個製程的字串列驗證與檢測，透過FQ2的功能得以精簡為單一製程。
有助於節省成本與節省空間。

3131_fe_8

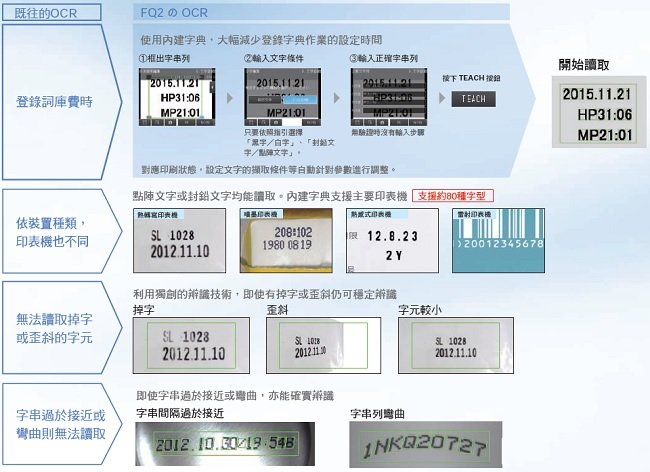

內建詞庫型OCR

字元辨識

內建專用詞庫，涵蓋FA市場所使用的約80種字型，具大規模資料學習功能。學習功能中已內建掉字、模糊、歪斜、背景變化、尺寸變化等變動樣式，即使條碼出現些微變化，仍能透過內建詞庫，達到穩定、高精度的讀取品質。也不需要設定字元的對比度或位置偏移等修正參數。

高度實用性，適合各種不同的需求

驗證功能

可驗證登錄的主資料與讀取到的字元資料。
最多可登錄32種主資料，並可利用外部訊號輕易切換。
使用FQ2-S4亦可以驗證條碼／二維碼的讀取結果字串列。

日曆功能

由於對應日曆功能，因此不需要手動設定日期及保存期限。加入FQ2專用觸控式取景器的設定，可從外部系統使用控制指令設定日曆的日期資訊，因此亦能與印表機的日期資訊同步。

登錄自訂詞庫

可以在詞庫中新增字元。甚至遇到讀取特殊字型等，初始設定所無法穩定讀取的情況也能安心。

記錄影像、讀取履歷

可將讀取到的影像與結果暫時儲存在感測器中。SD卡（使用4GB時）中最多可儲存1萬張影像、1000萬次讀取結果。可選擇是否同時記錄OK/NG結果，或是僅記錄NG結果，有助於提升可追溯性。

消除外框設定

即使字串周圍有條碼等，亦能去除周圍黑色部份，穩定讀取性能。

【豐富的選單功能：讀碼機】讀取從紙標籤到直印碼等15種類條碼

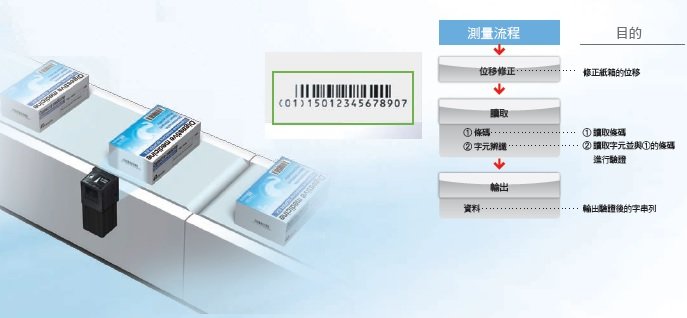

條碼與字元的驗證

藉由組合OCR與讀碼機的檢測項目，可在FQ2中實施條碼讀取與字元驗證。
不需要由外部機器加以編程。

3131_fe_9

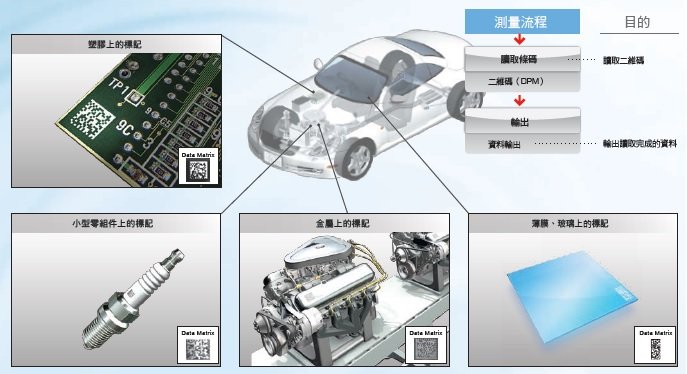

讀取直印碼

在零組件上以條碼標記以便管理資料的機會逐漸增加，然而根據素材不同讀取打印字體卻會有不穩定的情形。
但是FQ2使用DPM專用的獨特功能，因此可以穩定地讀取條碼。

3131_fe_10

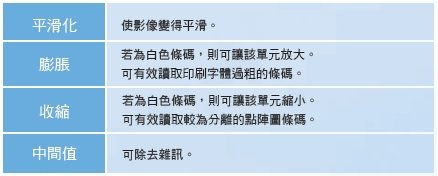

濾鏡功能

最多可將3種由OMRON獨創的4種影像濾鏡，以任意順序組合，即可除去印刷模糊或雜訊的影響，實現穩定的讀取效果。

＜濾鏡組合範例＞

透過收縮與膨張的組合，可在不改變打印字體大小的情況下與點陣作連結。

重新讀取功能

讀碼機的使命就在於即使印刷狀態不佳，也能夠順利讀取。能夠自動變更曝光時間及讀取條件，藉由重新讀取的動作，可不受工件或環境變化的影響而穩定讀取。

1 以相同條件進行指定次數的重試

在相同場景下以指定的次數進行攝影，直至讀取成功。

2 在外部觸發訊號輸入中重試

在來自外部的準位觸發訊號輸入中，持續拍攝直至讀取成功為止。

3 改變快門速度重試

以相同場景階段性改變曝光時間進行攝影。

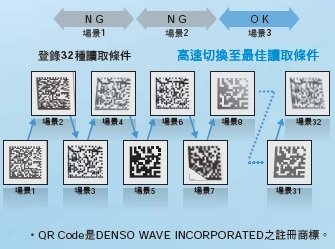

4 改變數種讀取條件重試

若對象條碼為直印碼，則依據印刷狀態的差異，單一讀取設定可能會出現讀取NG的情況。FQ2可預先登錄最多32種讀取條件作為標準場景，依序切換條件並重試。由於可自動判斷使用率高的場景，並依序加以切換，因此可柔軟因應讀取條件的變化。當然也可指定固定的分配順序。

【多樣化】符合裝置環境的系列產品

感測器

為了讓顧客能配合視野與設置距離之感測器選擇，我們準備了各種產品系列。

一體型

擺脫視野限制的產品種類

即便是一體型機種容易犧牲掉視野範圍，提供7.5mm～240mm各式多樣化的產品系列。

3131_fe_11

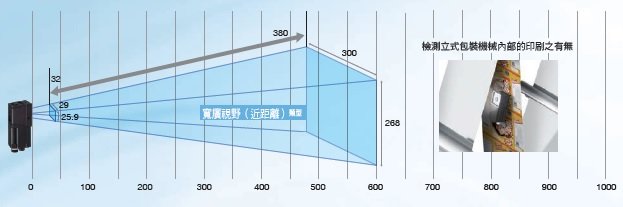

狹窄長所也能適應自如的廣角機型

透過側視鏡的廣角攝影機，無亂是極度接近工件的距離、或是廣範圍的攝影、檢測，皆可達成。最適合用於想將設備安裝於狹窄場所的情況。此外在輸送帶一測來檢測時，也可在不使感測器阻擋生產線旁道路的情況下設置。

3131_fe_12

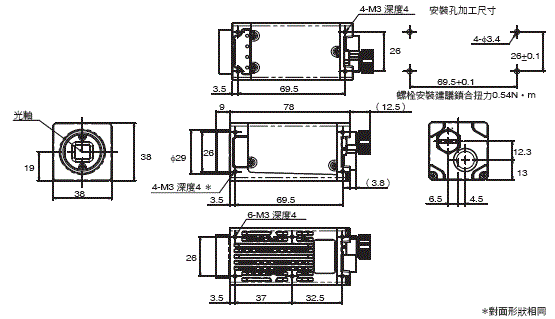

C-Mount型

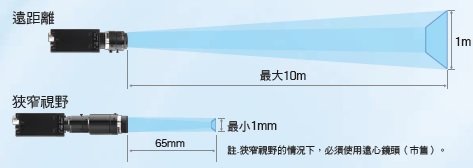

一體型所無法含括之1m以上長距離與1mm以下的狹窄視野，我們準備了能更換選購鏡頭的C-Mount型。想搭配外部照明也十分便利。
3131_fe_13
配合照明之範例

背光照明

外觀檢測

低角度照明

損害及污漬檢測

通訊介面

每個主埠都搭載高適應性的通訊介面。
可減少與PLC之間進行數據通訊的設計工時。

根據感測器的不同，通訊界面的種類也有所不同。詳細請參閱型錄p.22。

PLC連接
3131_fe_16
搭載可大幅減少製作階梯程式工時的PLC連接。

FINS
3131_fe_17
搭載可與OMRON製低成本PLC連接之OMRON獨自開發的FINS/TCP。由於無須複雜的TCP插座在送收訊處理時的通訊控制，因此可更簡單、快速與OMRON製低成本PLC連接。

EtherNet/IP™
3131_fe_18
搭載全世界多數工廠所採用的通訊系統EtherNet/IP™之通訊功能。以本公司的PLC為基礎，可連接各大公司行號的EtherNet/IP™設備。

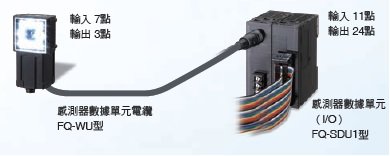

I/O擴充模組
3131_fe_19
可將I/O點數擴充至3倍的擴充模組產品系列。可輸出期望比舊有產品檢測更多項目的個別判定功能。

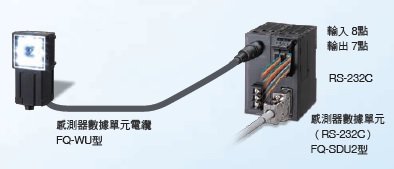

RS-232C通訊模組
3131_fe_20
可支援標準RS-232C通訊的專用感測器數據單元系列產品。

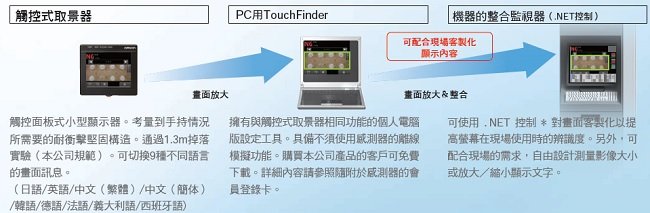

操作介面

可配合用途選擇操作介面及螢幕大小。

*此自定控制項能輕易於Microsoft Visual Studio製作的應用軟體顯示FQ2系列的測量影像、測量結果。Microsoft® .NET 為連結客戶、資訊、系統及裝置的軟體。
• Microsoft.NET為美國Microsoft Corporation於美國、日本及其他國家的商標或註冊商標。
• EtherNet/IPTM 為ODVA之商標。

感測器

檢測機型

FQ2-S1型系列 [單一功能機型]

視野類型		窄視野型	中視野型	廣視野型(遠距離)	廣視野型(近距離)
像素數		35萬像素
彩色	NPN	FQ2-S10010F	FQ2-S10050F	FQ2-S10100F	FQ2-S10100N
彩色	PNP	FQ2-S15010F	FQ2-S15050F	FQ2-S15100F	FQ2-S15100N
視野/設置距離 (mm)		參閱型錄p.20的圖1	參閱型錄p.20的圖2	參閱型錄p.20的圖3	參閱型錄p.20的圖4

FQ2-S2型系列 [標準機型]

視野類型		窄視野型	中視野型	廣視野型(遠距離)	廣視野型(近距離)
像素數		35萬像素
彩色	NPN	FQ2-S20010F	FQ2-S20050F	FQ2-S20100F	FQ2-S20100N
彩色	PNP	FQ2-S25010F	FQ2-S25050F	FQ2-S25100F	FQ2-S25100N
視野/設置距離 (mm)		參閱型錄p.20的圖1	參閱型錄p.20的圖2	參閱型錄p.20的圖3	參閱型錄p.20的圖4

FQ2-S3型系列 [高解析度機型]

視野類型		窄視野型	中視野型	廣視野型(遠距離)	廣視野型(近距離)	C-Mount型
像素數		76萬像素				130萬像素
彩色	NPN	FQ2-S30010F-08	FQ2-S30050F-08	FQ2-S30100F-08	FQ2-S30100N-08	FQ2-S30-13
彩色	PNP	FQ2-S35010F-08	FQ2-S35050F-08	FQ2-S35100F-08	FQ2-S35100N-08	FQ2-S35-13
黑白	NPN	FQ2-S30010F-08M	FQ2-S30050F-08M	FQ2-S30100F-08M	FQ2-S30100N-08M	FQ2-S30-13M
黑白	PNP	FQ2-S35010F-08M	FQ2-S35050F-08M	FQ2-S35100F-08M	FQ2-S35100N-08M	FQ2-S35-13M
視野/設置距離 (mm)		參閱型錄p.20的圖5	參閱型錄p.20的圖6	參閱型錄p.20的圖7	參閱型錄p.20的圖8	請參閱型錄p.30 的光學圖表。

檢測／ID機型

FQ2-S4型系列 [標準機型]

視野類型		窄視野型	中視野型	廣視野型(遠距離)	廣視野型(近距離)
像素數		35萬像素
彩色	NPN	FQ2-S40010F	FQ2-S40050F	FQ2-S40100F	FQ2-S40100N
彩色	PNP	FQ2-S45010F	FQ2-S45050F	FQ2-S45100F	FQ2-S45100N
黑白	NPN	FQ2-S40010F-M	FQ2-S40050F-M	FQ2-S40100F-M	FQ2-S40100N-M
黑白	PNP	FQ2-S45010F-M	FQ2-S45050F-M	FQ2-S45100F-M	FQ2-S45100N-M
視野/設置距離 (mm)		參閱型錄p.20的圖1	參閱型錄p.20的圖2	參閱型錄p.20的圖3	參閱型錄p.20的圖4

[高解析度型]

視野類型		窄視野型	中視野型	廣視野型(遠距離)	廣視野型(近距離)	C-Mount型
像素數		76萬像素				130萬像素
彩色	NPN	FQ2-S40010F-08	FQ2-S40050F-08	FQ2-S40100F-08	FQ2-S40100N-08	FQ2-S40-13
彩色	PNP	FQ2-S45010F-08	FQ2-S45050F-08	FQ2-S45100F-08	FQ2-S45100N-08	FQ2-S45-13
黑白	NPN	FQ2-S40010F-08M	FQ2-S40050F-08M	FQ2-S40100F-08M	FQ2-S40100N-08M	FQ2-S40-13M
黑白	PNP	FQ2-S45010F-08M	FQ2-S45050F-08M	FQ2-S45100F-08M	FQ2-S45100N-08M	FQ2-S45-13M
視野/設置距離 (mm)		參閱型錄p.20的圖5	參閱型錄p.20的圖6	參閱型錄p.20的圖7	參閱型錄p.20的圖8	請參閱型錄p.30 的光學圖表。

ID機型

FQ2-CH型系列 [字元辨識感測器]

視野類型		窄視野型	中視野型	廣視野型(遠距離)	廣視野型(近距離)
像素數		35萬像素
黑白	NPN	FQ2-CH10010F-M	FQ2-CH10050F-M	FQ2-CH10100F-M	FQ2-CH10100N-M
黑白	PNP	FQ2-CH15010F-M	FQ2-CH15050F-M	FQ2-CH15100F-M	FQ2-CH15100N-M
視野/設置距離 (mm)		參閱型錄p.20的圖1	參閱型錄p.20的圖2	參閱型錄p.20的圖3	參閱型錄p.20的圖4

FQ-CR1型系列 [多功能讀碼機]

視野類型		窄視野型	中視野型	廣視野型(遠距離)	廣視野型(近距離)
像素數		35萬像素
黑白	NPN	FQ-CR10010F-M	FQ-CR10050F-M	FQ-CR10100F-M	FQ-CR10100N-M
黑白	PNP	FQ-CR15010F-M	FQ-CR15050F-M	FQ-CR15100F-M	FQ-CR15100N-M
視野/設置距離 (mm)		參閱型錄p.20的圖1	參閱型錄p.20的圖2	參閱型錄p.20的圖3	參閱型錄p.20的圖4

FQ-CR2型系列 [二維碼讀碼機]

視野類型		窄視野型	中視野型	廣視野型(遠距離)	廣視野型(近距離)
像素數		35萬像素
黑白	NPN	FQ-CR20010F-M	FQ-CR20050F-M	FQ-CR20100F-M	FQ-CR20100N-M
黑白	PNP	FQ-CR25010F-M	FQ-CR25050F-M	FQ-CR25100F-M	FQ-CR25100N-M
視野/設置距離 (mm)		參閱型錄p.20的圖1	參閱型錄p.20的圖2	參閱型錄p.20的圖3	參閱型錄p.20的圖4

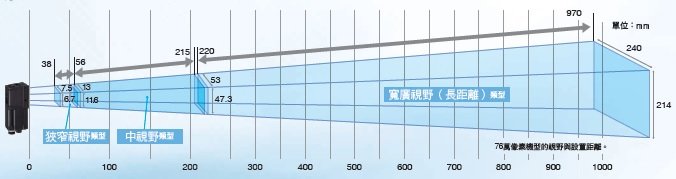

視野/設置距離

視野類型	窄視野型	中視野型	廣視野型(遠距離)	廣視野型(近距離)

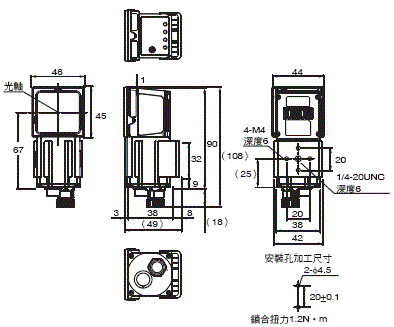

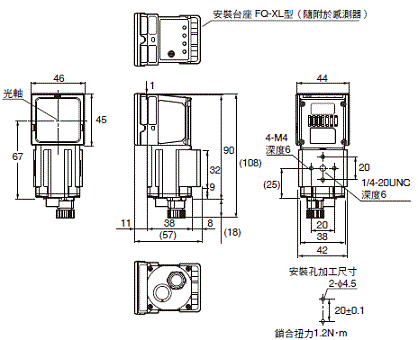

外觀
35萬像素型
76萬像素型

觸控式取景器

種類	外觀	型號
DC電源型		FQ2-D30

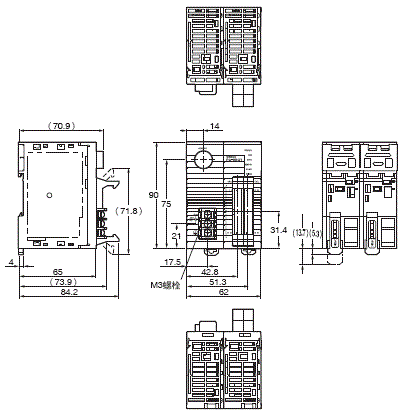

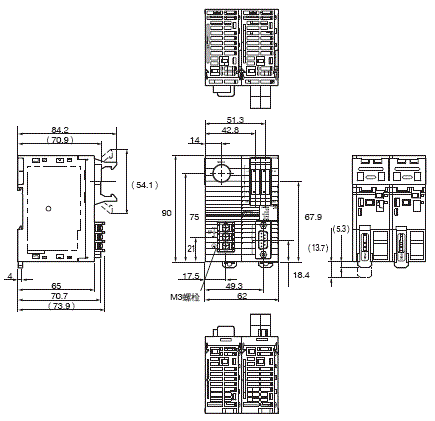

感測器數據單元（僅可連接FQ2-S3/S4/CH型系列）

種類	輸出規格	型號
平行埠介面	NPN	FQ-SDU10
平行埠介面	PNP	FQ-SDU15
RS-232C介面	NPN	FQ-SDU20
RS-232C介面	PNP	FQ-SDU25

註. 請準備平行埠纜線 FQ-VP型共兩條。

纜線

種類	外観	長度	型號
乙太網路線（感測器／觸控式取景器之間、感測器／個人電腦間用）	可動控制電纜	2m	FQ-WN002
		5m	FQ-WN005
		10m	FQ-WN010
		20m	FQ-WN020
輸出輸入纜線	可動控制電纜	2m	FQ-WD002
		5m	FQ-WD005
		10m	FQ-WD010
		20m	FQ-WD020

感測器數據單元用纜線

種類	外観	長度	型號
感測器數據單元纜線	可動控制電纜	2m	FQ-WU002
		5m	FQ-WU005
		10m	FQ-WU010
		20m	FQ-WU020
FQ-SDU1型專用平行埠纜線		2m	FQ-VP1002
		5m	FQ-VP1005
		10m	FQ-VP1010
FQ-SDU2型專用平行埠纜線		2m	FQ-VP2002
		5m	FQ-VP2005
		10m	FQ-VP2010
RS-232C纜線(用於連接PLC)		2m	XW2Z-200S-V
RS-232C纜線(用於連接PLC)		5m	XW2Z-500S-V

＊請準備平行埠纜線 FQ-VP型共兩條。

選購品

用途	種類	型號

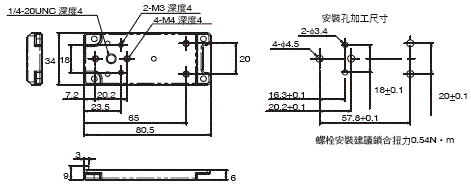

感測器用	安裝用台座＊1	FQ-XL
	高精度台座＊2	FQ-XL2
	C-Mount 攝影機用安裝台座＊3	FQ-XLC
	偏光濾鏡附件＊1	FQ-XF1

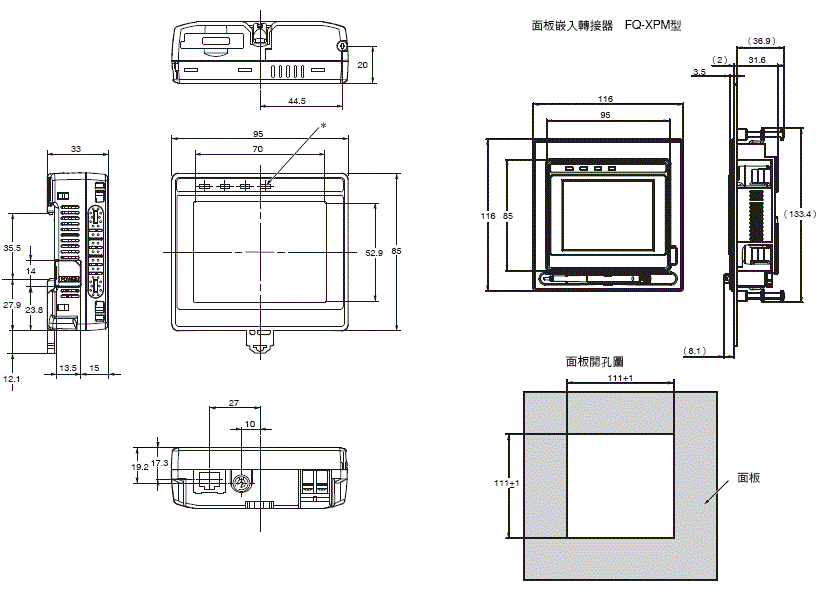

觸控式取景器用	面板嵌入轉接器	FQ-XPM
	觸控筆＊4	FQ-XT
	吊繩配件	FQ-XH
	SD記憶卡(2GB)	HMC-SD291
	SD記憶卡(4GB)	HMC-SD492

＊1. 一體型感測器內隨附1個。
＊2. 本零件可強化對於使光軸或視野偏離之震動或外來施力的抵抗力。
＊3. C-Mount型感測器內隨附1個。
＊4. 觸控式取景器內隨附1支。

多重連接用交換式集線器（建議使用）

外觀	埠數	消耗電流	型號
	5	0.07A	W4S1-05D

外部照明

種類	形式
FLV型系列	參照影像處理周邊設備型錄
FL型系列	參照影像處理周邊設備型錄

C-Mount用攝影機鏡頭

鏡頭的選擇方式，請參照型錄光學圖表（第 30 頁）。

高解析度／低失真鏡頭

鏡頭型號	3Z4S-LE SV-0614H	3Z4S-LE SV-0814H	3Z4S-LE SV-1214H	3Z4S-LE SV-1614H	3Z4S-LE SV-2514H
外觀/外形 (單位：mm)
焦點距離	6mm	8mm	12mm	16mm	25mm
明亮度	F1.4	F1.4	F1.4	F1.4	F1.4
濾光鏡尺寸	M40.5 P0.5	M35.5 P0.5	M27 P0.5	M27 P0.5	M27 P0.5

鏡頭型號	3Z4S-LE SV-3514H	3Z4S-LE SV-5014H	3Z4S-LE SV-7525H	3Z4S-LE SV-10028H
外觀/外形 (單位：mm)
焦點距離	35mm	50mm	75mm	100mm
明亮度	F1.4	F1.4	F2.5	F2.8
濾光鏡尺寸	M35.5 P0.5	M40.5 P0.5	M34.0 P0.5	M37.5 P0.5

CCTV鏡頭

鏡頭型號	3Z4S-LE SV-03514V	3Z4S-LE SV-04514V	3Z4S-LE SV-0614V	3Z4S-LE SV-0813V	3Z4S-LE SV-1214V	3Z4S-LE SV-1614V
外觀/外形 (單位：mm)
焦點距離	3.5mm	4.5mm	6mm	8mm	12mm	16mm
明亮度	F1.4	F1.4	F1.4	F1.3	F1.4	F1.4
濾光鏡尺寸	-	-	M27 P0.5	M25.5 P0.5	M27 P0.5	M27 P0.5

鏡頭型號	3Z4S-LE SV-2514V	3Z4S-LE SV-3518V	3Z4S-LE SV-5018V	3Z4S-LE SV-7527V	3Z4S-LE SV-10035V
外觀／外形（單位：mm）
焦點距離	25mm	35mm	50mm	75mm	100mm
明亮度	F1.4	F1.8	F1.8	F2.7	F3.5
濾光鏡尺寸	M27 P0.5	M27 P0.5	M30.5 P0.5	M30.5 P0.5	M30.5 P0.5

延伸環

型號	3Z4S-LE SV-EXR
內容	7點組合(40mm、20mm、10mm、5mm、2.0mm、1.0mm、0.5mm) 最大外型 φ30mm

＊0.5mm、1.0mm、2.0mm 的延伸環請勿重疊使用。
由於該延伸環會夾在鏡頭或其他延伸環的螺紋部位之間，重疊超過兩枚以上延伸環，會使得螺紋咬合不穩定。

＊使用超過30mm的延伸環時，需要補強以避免受到震動的影響。

感測器 [檢測機型 FQ2-S1/S2/S3型系列]

項目		單一功能型	標準型	高解析度型
型號	NPN型	FQ2-S10[][][][]	FQ2-S20[][][][]	FQ2-S30[][][][]-08
型號	PNP型	FQ2-S15[][][][]	FQ2-S25[][][][]	FQ2-S35[][][][]-08
視野		種類請參閱(p.19)。 (視野的誤差在±10%以內)
設置距離		種類請參閱(p.19)。 (視野的誤差在±10%以內)
主要功能	檢測項目	形狀搜尋Ⅲ、形狀搜尋II、搜尋、靈敏搜尋、邊緣位置、邊緣寬度、邊緣數、面積、平均色調/偏差、標籤貼附
	可同時測量的數量	1	32
	位移修正	有(360°旋轉位置修正、邊緣位置修正、線形歪斜修正)
	場景登錄數	8＊	32＊
	校正	有
影像攝影	影像處理方式	實際色彩
	影像濾鏡	高動態範圍功能(HDR)、前置處理(彩色及灰階濾鏡、低平滑化、高平滑化、膨脹、收縮、中間值、擷取邊緣、水平擷取邊緣、垂直擷取邊緣、邊緣強調、刪除背景)、偏光濾鏡(附屬配件)、色彩平衡(全彩機型才有)、明亮度修正
	影像元件	1/3吋彩色CMOS	1/2吋彩色CMOS
	快門功能	內建照明開啟時 1/250～1/50000s 內建照明關閉時 1/1～1/50000s	內建照明開啟時 1/250～1/60000s 內建照明關閉時 1/1～1/4155s
	處理解析度	752×480	928×828
	部分擷取功能	有(僅限水平方向)	有(水平方向及垂直方向)
	影像顯示	放大/縮小/尺寸調整、180°旋轉
	鏡頭座	―
照明	照明亮燈方式	脈衝亮燈
照明	照明顏色	白色
數據記錄功能	測量結果的紀錄	感測器本身：1000筆 (使用觸控式取景器時，可儲存至SD記憶卡的容量上限為止)
數據記錄功能	影像紀錄	感測器本身：20張 (使用觸控式取景器時，可儲存至SD記憶卡的容量上限為止)
輔助功能		統計資料、測試測量、I/O監控、密碼功能、模擬軟體、感測器錯誤履歷、校準、運算 (四則運算、函數計算、三角函數、邏輯函數)
測量值觸發器		外部觸發器(單次、連續) 通訊觸發器(乙太網路無規約通訊(TCP)、乙太網路無規約通訊(UDP)、乙太網路無規約通訊(FINS/TCP)、EtherNet/IP、PLC連結、PROFINET)
輸出輸入規格	輸入訊號	7點 ˙單次測量輸入(TRIG) ˙控制指令輸入(IN0～5)
	輸出訊號	3點 ˙控制輸出(BUSY) ˙最終判斷輸出(OR) ˙錯誤輸出(ERROR) ※3點輸出訊號(OUT0～2)可任意更改。除了上述訊號外，也可個別分配給以下訊號。 ˙可輸入（READY） ˙運轉中（RUN） ˙閃光觸發（STG） ˙項目0判斷（OR0）～項目31判斷（OR31） ˙算式0判斷～算式31判斷
	乙太網路規格	100BASE-TX/10BASE-T
	通訊功能	乙太網路無規約通訊(TCP)、乙太網路無規約通訊(UDP)、乙太網路無規約通訊(FINS/TCP)、EtherNet/IP、PLC連結、PROFINET
	I/O擴充	―	―	可利用感測器數據單元 (FQ-SDU1[]型)連接輸入11點、輸出24點
	RS-232C	―	―	可利用感測器數據單元 (FQ-SDU2[]型)連接輸入8點、輸出7點
額定	電源電壓	DC21.6V～26.4V (含漣波)
額定	消耗電流	2.4A以下
環境抗耐性	環境溫度範圍	動作時：0～+50℃、保存時：-25～+65℃ (不可結冰結露)		動作時：0～+40℃、保存時：-25～+65℃ (不可結冰結露)
	環境濕度範圍	動作時、保存時：各35～85%RH (不可結露)
	環境氣體	不應有腐蝕性氣體
	振動(耐久性)	10～150Hz 單側振幅0.35mm X/Y/Z方向各8分鐘10次
	衝擊(耐久性)	150m/s² 6方向(上下、左右、前後)各3次
	保護構造	IEC60529規格 IP67 (但安裝偏光濾鏡附件以及拆下接頭外蓋時除外)
材質		感測器：PBT、PC、SUS 安裝用台座：：PBT 偏光濾鏡附件：PBT、PC 乙太網路接頭：耐油性乙烯基混合物 I/O接頭：無鉛耐熱PVC
重量		窄視野/中視野型：約160g 廣視野型：約150g
附屬品		安裝用台座(FQ-XL型) ×1、偏光濾鏡附件(FQ-XF1型) ×1、使用說明書、SYSMAC會員登錄證
LED等級		2類危險(IEC62471)

項目		高解析度型
型號	NPN型	FQ2-S30[][][][]-08M	FQ2-S30-13	FQ2-S30-13M
型號	PNP型	FQ2-S35[][][][]-08M	FQ2-S35-13	FQ2-S35-13M
視野		種類請參閱型錄(p.19)。 (視野的誤差在±10%以內)	請隨視野與設置距離選擇鏡頭。 (請參閱型錄光學圖表p.30)
設置距離		種類請參閱型錄(p.19)。 (視野的誤差在±10%以內)	請隨視野與設置距離選擇鏡頭。 (請參閱型錄光學圖表p.30)
主要功能	檢測項目	形狀搜尋II、搜尋、靈敏搜尋、邊緣位置、邊緣寬度、邊緣數、面積、平均色調/偏差、標籤貼附
	可同時測量的數量	32
	位移修正	有(360°旋轉位置修正、邊緣位置修正、線形歪斜修正)
	場景登錄數	32＊
	校正	有
影像攝影	影像處理方式	黑白	實際色彩	黑白
	影像濾鏡	高動態範圍功能(HDR)、前置處理(彩色及灰階濾鏡、低平滑化、高平滑化、膨脹、收縮、中間值、擷取邊緣、水平擷取邊緣、垂直擷取邊緣、邊緣強調、刪除背景)、偏光濾鏡(附屬配件)、色彩平衡(全彩機型才有)、明亮度修正
	影像元件	1/2吋黑白CMOS	1/2吋彩色CMOS	1/2吋黑白CMOS
	快門功能	內建照明開啟時 1/250～1/60000s 內建照明關閉時 1/1～1/4155s	1/1～1/4155s
	處理解析度	928×828	1280× 1024
	部分擷取功能	有(水平方向及垂直方向)
	影像顯示	放大/縮小/尺寸調整、180°旋轉
	鏡頭座	―	C-Mount
照明	照明亮燈方式	脈衝亮燈	―
照明	照明顏色	白色	―
數據記錄功能	測量結果的紀錄	感測器本身：1000筆 (使用觸控式取景器時，可儲存至SD記憶卡的容量上限為止)
數據記錄功能	影像紀錄	感測器本身：20張 (使用觸控式取景器時，可儲存至SD記憶卡的容量上限為止)
輔助功能		統計資料、測試測量、I/O監控、密碼功能、模擬軟體、感測器錯誤履歷、校準、運算 (四則運算、函數計算、三角函數、邏輯函數)
測量值觸發器		外部觸發器(單次、連續) 通訊觸發器(乙太網路無規約通訊(TCP)、乙太網路無規約通訊(UDP)、乙太網路無規約通訊(FINS/TCP)、EtherNet/IP、PLC連結、PROFINET)
輸出輸入規格	輸入訊號	7點 ˙單次測量輸入(TRIG) ˙控制指令輸入(IN0～5)
	輸出訊號	3點 ˙控制輸出(BUSY) ˙最終判斷輸出(OR) ˙錯誤輸出(ERROR) ※3點輸出訊號(OUT0～2)可任意更改分配。除了上述訊號外，也可個別分配給以下訊號。 ˙可輸入（READY） ˙運轉中（RUN） ˙閃光觸發（STG） ˙項目0判斷（OR0）～項目31判斷（OR31） ˙算式0判斷～算式31判斷
	乙太網路規格	100BASE-TX/10BASE-T
	通訊功能	乙太網路無規約通訊(TCP)、乙太網路無規約通訊(UDP)、乙太網路無規約通訊(FINS/TCP)、EtherNet/IP、PLC連結、PROFINET
	I/O擴充	可利用感測器數據單元(FQ-SDU1[]型)連接輸入11點、輸出24點
	RS-232C	可利用感測器數據單元(FQ-SDU2[]型)連接輸入8點、輸出7點
額定	電源電壓	DC21.6V～26.4V (含漣波)
額定	消耗電流	2.4A以下	0.3A以下
環境抗耐性	環境溫度範圍	動作時：0～+40℃、保存時：-25～+65℃ (不可結冰結露)
	環境濕度範圍	動作時、保存時：各35～85%RH (不可結露)
	環境氣體	不應有腐蝕性氣體
	振動(耐久性)	10～150Hz 單側振幅0.35mm X/Y/Z方向各8分鐘10次
	衝擊(耐久性)	150m/s² 6方向(上下、左右、前後)各3次
	保護構造	IEC60529規格 IP67 (但安裝偏光濾鏡附件以及拆下接頭外蓋時除外)	IEC60529規格 IP40
材質		感測器：PBT、PC、SUS 安裝用台座：PBT 偏光濾鏡附件：PBT、PC 乙太網路接頭：耐油性乙烯基混合物 I/O接頭：無鉛耐熱PVC	外蓋：鍍亞鉛鋼板 t0.6 外殼：鋁鑄合金 (ADC-12) 安裝台座：聚碳酸酯ABS
重量		窄視野/中視野型：約160g 廣視野型：約150g	約160g (不含台座)、約185g (含台座)
附屬品		安裝用台座（FQ-XL） ×1、偏光濾鏡附件（FQ-XF1） ×1、使用說明書、SYSMAC會員登錄證	安裝台座(FQ-XLC型) ×1、安裝用螺絲(M3×8mm) ×4、使用說明書、SYSMAC會員登錄證
LED等級		2類危險(IEC62471)	―

＊根據設定不同，由於記憶體的使用限制，可登錄的場景數可能減少。

感測器 [檢測、ID機型 FQ2-S4型系列]

項目		檢測/ID機型
型號	NPN 型	FQ2-S40[][][][]	FQ2-S40[][][][]-M	FQ2-S40[][][][]-08	FQ2-S40[][][][]-08M	FQ2-S40-13	FQ2-S40-13M
型號	PNP 型	FQ2-S45[][][][]	FQ2-S45[][][][]-M	FQ2-S45[][][][]-08	FQ2-S45[][][][]-08M	FQ2-S45-13	FQ2-S45-13M
視野		種類請參閱(p.19 ) 。(視野的誤差在±10%以內)				請隨視野與設置距離選擇鏡頭。( 請參閱型錄光學圖表p.30)
設置距離		種類請參閱(p.19 ) 。(視野的誤差在±10%以內)				請隨視野與設置距離選擇鏡頭。( 請參閱型錄光學圖表p.30)
主要功能	檢測項目	形狀搜尋III、形狀搜尋II、搜尋、靈敏搜尋、邊緣位置、邊緣寬度、邊緣數、面積、平均色調/偏差、標籤貼附、字元辨識＊1、條碼＊2、二維碼＊2、二維碼(DPM)＊3、自訂詞庫
	可同時測量的數量	32
	位移修正	有(360° 旋轉位置修正、邊緣位置修正、線形歪斜修正)
	場景登錄數	32＊4
	校正	有
	重試功能	單純重試、改變明亮度重試、切換場景重試、準位觸發重試
影像攝影	影像處理方式	實際色彩	黑白	實際色彩	黑白	實際色彩	黑白
	影像濾鏡	高動態範圍功能(HDR) 、前置處理(彩色及灰階濾鏡、低平滑化、高平滑化、膨脹、收縮、中間值、擷取邊緣、水平擷取邊緣、垂直擷取邊緣、邊緣強調、刪除背景)、偏光濾鏡( 附屬配件)、色彩平衡(全彩機型才有)、明亮度修正
	影像元件	1/3 吋彩色CMOS	1/3 吋黑白CMOS	1/2 吋彩色CMOS	1/2 吋黑白CMOS	1/2吋彩色CMOS	1/2吋黑白CMOS
	快門功能	內建照明開啟時 1/250～1/50000s 內建照明關閉時 1/1～1/50000s		內建照明開啟時 1/250～1/60000s 內建照明關閉時 1/1～1/4155s		1/1～1/4155s
	處理解析度	752×480		928×828		1280× 1024
	部分擷取功能	有(水平方向)		有(水平方向及垂直方向)
	影像顯示	放大/縮小/尺寸調整、180° 旋轉
	鏡頭座	―				C-Mount
照明	照明亮燈方式	脈衝亮燈				―
照明	照明顏色	白色				―
數據記錄功能	測量結果的紀錄	感測器本身：1000筆 (使用觸控式取景器時，可儲存至SD記憶卡的容量上限為止)
數據記錄功能	影像紀錄	感測器本身：20張 (使用觸控式取景器時，可儲存至SD記憶卡的容量上限為止)
輔助功能		統計資料、測試測量、I/O 監控、密碼功能、模擬軟體、感測器錯誤履歷、校準、運算(四則運算、函數計算、三角函數、邏輯函數)
測量值觸發器		外部觸發器( 單次、連續)通訊觸發器( 乙太網路無規約通訊(TCP ) 、乙太網路無規約通訊(UDP ) 、乙太網路無規約通訊(FINS/TCP )、EtherNet/IP 、PLC連結、PROFINET)
輸出輸入規格	輸入訊號	7點˙單次測量輸入(TRIG) ˙控制指令輸入(IN0～5)
	輸出訊號	3點 ˙控制輸出（BUSY） ˙最終判定輸出（OR） ˙錯誤輸出（ERROR） ※3點輸出訊號（OUT0～2）可任意更改分配。除了上述訊號外，也可個別分配給以下訊號。 ˙可輸入（READY） ˙運轉中（RUN） ˙閃光觸發（STG） ˙項目0判斷（OR0）～項目31判斷（OR31） ˙算式0判斷～算式31判斷
	乙太網路規格	100BASE-TX/10BASE-T
	通訊功能	乙太網路無規約通訊(TCP) 、乙太網路無規約通訊(UDP) 、乙太網路無規約通訊(FINS/TCP )、EtherNet/IP 、PLC 連結、PROFINET
	I/O擴充	可利用感測器數據單元(FQ-SDU1[]型)連接輸入11點、輸出24點
	RS-232C	可利用感測器數據單元(FQ-SDU2[]型)連接輸入8點、輸出7點
額定	電源電壓	DC21.6V～26.4V (含漣波)
額定	消耗電流	2.4A 以下				0.3A 以下
環境抗耐性	環境溫度範圍	動作時：0～+40℃ ，保存時：-25～+65℃ ( 不可結冰結露)
	環境濕度範圍	動作時、保存時：各35～85%RH (不可結露)
	環境氣體	不應有腐蝕性氣體
	振動(耐久性)	10～150Hz 單側振幅0.35mm X/Y/Z 方向各8分鐘10次
	衝擊(耐久性)	150m/s² 6方向(上下、左右、前後)各3次
	保護構造	IEC60529 規格 IP67 (但安裝偏光濾鏡附件以及拆下接頭外蓋時除外)				IEC60529 規格 IP40
材質		感測器：PBT、PC、SUS 安裝用台座：PBT 偏光濾鏡附件：PBT、PC 乙太網路接頭：耐油性乙烯基混合物 I/O接頭：無鉛耐熱PVC				外蓋：鍍亞鉛鋼板 t0.6 外殼：鋁鑄合金 (ADC-12) 安裝台座：聚碳酸酯ABS
重量		窄視野/中視野型：約160g 廣視野型：約150g				約160g (不含台座)、約185g ( 含台座)
附屬品		安裝用台座(FQ-XL 型)×1、偏光濾鏡附件(FQ-XF1 型)×1、使用說明書、SYSMAC 會員登錄證				安裝台座(FQ-XLC 型)×1、安裝用螺絲(M3×8mm) ×4、使用說明書、SYSMAC 會員登錄證
LED等級		2類危險(IEC62471)				―

＊1. 讀取對象文字與文字辨識感測器FQ2-CH型（型錄p.25）相同。

＊2. 讀取對象條碼與多功能讀碼機FQ-CR1型（型錄p.25）相同。

＊3. 讀取對象條碼與二維讀碼機FQ-CR2型（型錄p.25）相同。

＊4. 根據設定不同，由於記憶體的使用限制，可以登錄的場景數可能減少。

感測器 [ID機型 FQ2-CH、FQ-CR1/CR2型系列]

項目		文字辨識感測器	多功能讀碼機	二維讀碼機
型號	NPN 型	FQ2-CH10[][][][]-M	FQ-CR10[][][][]-M	FQ-CR20[][][][]-M
型號	PNP 型	FQ2-CH15[][][][]-M	FQ-CR15[][][][]-M	FQ-CR25[][][][]-M
視野		種類請參閱型錄(p.19) 。( 視野的誤差在±10%以內)
設置距離		種類請參閱型錄(p.19) 。( 視野的誤差在±10%以內)
主要功能	檢測項目	字元辨識可辨識字元・英文字母A～Z ・數字0～9 ・記號‘ - .: / 可辨識字元數・垂直：最多4行・水平：最多32個字元辭庫客製化	二維碼 (Data Matrix (EC200)、 QR Code、 MicroQR Code 、 PDF417、 MicroPDF417、 GS1-DataMatrix)	二維碼 (Data Matrix (EC200 )、 QR Code)
	檢測項目		條碼 (JAN/EAN/UPC 、 Code39 、 Codabar (NW-7 ) 、 ITF (Interleaved 2 of 5)、 Code 93、 Code128/GS1-128 、 GS1 DataBar* (Truncated 、 Stacked 、 Omni-directional 、 Stacked Omnidirectional 、 Limited、Expanded 、 Expanded Stacked )、 Pharmacode 、 GS1-128 Composite Code (CC-A 、CC-B 、 CC-C))	二維碼 (Data Matrix (EC200 )、 QR Code)
	前處理功能	低平滑化、高平滑化、膨張、收縮、中間值、擷取邊緣、水平擷取邊緣、垂直擷取邊緣、邊緣強調、刪除背景	無	濾鏡功能(平滑化、膨張、收縮、中間值)、顯示錯誤的訂正位置
	驗證功能	有	有	無
	重試功能	單純重試、改變明亮度重試、切換場景重試、準位觸發重試	無	單純重試、改變明亮度重試、切換場景重試、準位觸發重試
	可同時偵測的數量	32
	位移修正	有(360° 旋轉位置修正、邊緣位置修正、線形歪斜修正)	有 (無旋轉位置修正)	無
	場景數	32
影像攝影	影像處理方式	黑白
	影像濾鏡	高動態範圍功能(HDR ) 、偏光濾鏡(附件) 、明亮度修正	高動態範圍功能 (HDR ) 、偏光濾鏡(附件)
	影像元件	1/3吋黑白CMOS
	快門功能	內建照明開啟時 1/250～1/50000s 內建照明關閉時 1/1～1/50000s	1/250～1/30000s	1/250～1/32258s
	處理解析度	752×480
	部分擷取功能	有(水平方向)
	影像顯示	放大/縮小/尺寸調整、180° 旋轉	放大/縮小/尺寸調整
照明	照明亮燈方式	脈衝亮燈
照明	照明顏色	白色
數據記錄功能	測量結果的紀錄	感測器本身：1000筆 (使用觸控式取景器時，可儲存至SD記憶卡的容量上限為止)
數據記錄功能	影像紀錄	感測器本身：20張 (使用觸控式取景器時，可儲存至SD記憶卡的容量上限為止)
輔助功能		統計資料、測試測量、I/O 監控、密碼功能、模擬軟體、感測器錯誤履歷
運算功能		四則運算、函數計算、三角函數、邏輯函數		-
測量值觸發器		外部觸發器(單次、連續)通訊觸發器 (乙太網路無規約通訊(TCP ) 、乙太網路無規約通訊(UDP ) 、乙太網路無規約通訊(FINS/TCP ) 、 EtherNet/IP 、 PLC連結、PROFINET)	外部觸發器(單次、連續)通訊觸發器 (乙太網路無規約通訊(TCP))
輸出輸入規格	輸入訊號	7點・單次測量輸入(TRIG) ・控制指令輸入(IN0～5)
	輸出訊號	3點 ˙控制輸出(BUSY) ˙最終判定輸出(OR) ˙錯誤輸出(ERROR) ※3點輸出訊號(OUT0～2) 可任意更改分配。除了上述訊號外，也可個別分配給以下訊號。 ˙可輸入(READY) ˙運轉中(RUN) ˙閃光觸發(STG) ˙項目0判斷(OR0)～項目31判斷(OR31) ˙算式0判斷～算式31判斷	3點 ˙控制輸出(BUSY) ˙最終判定輸出(OR) ˙錯誤輸出(ERROR) ※3點輸出訊號(OUT0～2) 可任意更改分配給各偵測項目的個別判定。
	乙太網路規格	100BASE-TX/10BASE-T
	通訊功能	乙太網路無規約通訊(TCP )、乙太網路無規約通訊(UDP )、乙太網路無規約通訊(FINS/TCP )、 EtherNet/IP 、PLC連結、 PROFINET	乙太網路無規約通訊(TCP)
	I/O 擴充	感測器數據單元可透過(FQ-SDU1[]型)連接輸入11點、輸出24點	-
	RS-232C	感測器數據單元可透過(FQ-SDU2[]型)連接輸入8點、輸出7點	-
額定	電源電壓	DC21.6V～26.4V ( 含漣波)
額定	消耗電流	2.4A以下
環境抗耐性	環境溫度範圍	動作時：0～+40℃，保存時：-25～+65℃ (不可結冰結露)	動作時：0～+50℃，保存時：-25～+65℃ (不可結冰結露)
	環境濕度範圍	動作時及保存時：各35～85%RH (不可結露)
	環境氣體	不應有腐蝕性氣體
	振動(耐久性)	10～150Hz 單側振幅0.35mm X/Y/Z 方向各8分鐘10次
	衝擊(耐久性)	150m/s² 6方向( 上下、左右、前後)各3次
	保護構造	IEC60529 規格 IP67 (但安裝偏光濾鏡附件及拆卸接頭外蓋時除外)
材質		感測器：PBT 、PC、SUS 安裝用台座：PBT 偏光濾鏡附件：PBT 、PC 乙太網路接頭：耐油性乙烯基混合物 I/O 接頭：非鉛耐熱PVC
重量		窄視野、中視野型：約160g 廣視野型：約150g
附屬品		安裝用台座(FQ-XL 型)×1、偏光濾鏡附件(FQ-XF1 型)×1、使用說明書、SYSMAC 會員登錄申請表
LED 等級		2類危險(IEC62471)

觸控式取景器

種類			DC電源型
型號			FQ2-D30
可連接的感測器數量			可辨識的(感測器切換)最大數量：32台、顯示器可顯示的最大數量：8台
主要功能	測量畫面的顯示種類		顯示最新結果、顯示最新NG、趨勢圖、柱狀圖
	可顯示的影像種類		慢速播放影像、停格影像、擴大影像、縮小影像
	資料記錄		測量結果、測量影像
	可顯示的選單語言		日文、英文、德文、法文、義大利文、西班牙文、中文(繁體)、中文(簡體)、韓文
顯示	液晶顯示器	顯示裝置	3.5吋 TFT 彩色LCD
		像素數	320×240像素
		顯示顏色	16,777,216色
	背光裝置	壽命＊1	50,000小時(25℃)
		亮度調整	有亮度調整功能
		自動熄燈功能	有(具變更設定時間的功能)
操作介面	觸控螢幕	方式	電阻膜方式
操作介面	觸控螢幕	壽命＊2	1,000,000次
外部介面	乙太網路		100BASE-TX/10BASE-T
外部介面	SD記憶卡		SDHC規格建議Class4以上
額定	電源電壓		連接DC電源時：DC21.6V～26.4V(含漣波)
額定	消耗電流		連接DC電源時：0.2A以下
環境抗耐性	環境溫度範圍		動作時：0～+50℃，保存時：-25～+65℃(不可結冰結露)
	環境濕度範圍		動作時、保存時：各35～85%RH(不可結露)
	環境氣體		不應有腐蝕性氣體
	振動(耐久性)		10～150Hz 單側振幅0.35mm X/Y/Z方向各8分鐘10次
	衝擊(耐久性)		150m/s² 6方向(上下、左右、前後)各3次
	保護構造		IEC60529規格 IP20(已安裝SD記憶卡外殼、接頭外蓋或者導線時)
重量			約270g(未安裝電池+手持用吊繩時)
材質			外殼：ABS
附屬品			觸控筆(FQ-XT型)、使用說明書

＊1. 此為常溫常濕條件下，使用至亮度減半為止的產品壽命參考值，並非保證值。背光裝置的壽命會由於周遭環境的溫溼度而有大幅度變化。在低溫或高溫下裝置壽命均會縮短。
＊2. 數值僅供參考，並非保證值。會隨使用條件而有所變化。

感測器數據單元（僅FQ2-S3/S4/CH型系列可連接）

項目			平行埠介面	RS-232C介面
型號	NPN		FQ-SDU10	FQ-SDU20
型號	PNP		FQ-SDU15	FQ-SDU25
輸出輸入規格	平行埠輸出輸入	接頭1	輸出16點(D0-15)	輸入6點(IN0-5)
	平行埠輸出輸入	接頭2	輸入11點 (TRIG、RESET、IN0-7、DSA) 輸出8點 (GATE、ACK、RUN、BUSY、 OR、ERROR、STGOUT、SHTOUT)	輸入2點 (TRIG、RESET) 輸出7點 (ACK、RUN、BUSY、OR、 ERROR、STGOUT、SHTOUT)
	RS-232C		ー	1CH、最大115,200bps
	感測器介面		FQ2-S3/S4/CH連接(於FQ-WU[][][][]連接)：單獨 ※可連接感測器數：1
額定	電源電壓		DC21.6V～26.4V (含漣波)
	絕緣阻抗		所有DC外部端子與外殼間：0.5MΩ min. (at 250 VDC)
	消耗電流		2.5A以下(FQ2-S[][][][][][]-[][][]型+FQ-SDU[][]型、 FQ2-CH1[][][][][]-M型+FQ-SDU[][]型) 0.4A以下(FQ2-S[][]-[][][]型+FQ-SDU[][]型) 0.1A以下(FQ-SDU[][]型單體)
環境抗耐性	環境溫度範圍		動作時：0～+50℃，保存時：-25～+65℃ (不可結冰結露)
	環境濕度範圍		動作時及保存時：各35～85%RH (不可結露)
	環境氣體		不應有腐蝕性氣體
	振動(耐久性)		10～150Hz 單側振幅0.35mm X/Y/Z方向各8分鐘10次
	衝擊(耐久性)		150m/s² 6方向(上下、左右、前後)各3次
	保護構造		IEC60529規格 IP20
材質			外殼：PC+ABS、PC
重量			約150g
附屬品			使用說明書

PC用TouchFinder

為了使用PC用TouchFinder，需要滿足下列條件的電腦。

OS	Microsoft Windows XP Home Edition/Professional SP2以上(32bit版) Microsoft Windows 7 Home Premium以上(32bit版/64bit版)
CPU	與Core2Duo 1.06GHz同級或以上
RAM	１GB以上
HDD	500MB以上的可用空間＊1
螢幕	1024×768以上解析度

＊1. 需要額外的紀錄用空間。

Windows 為美國Microsoft Corporation於美國、日本及其他國家之註冊商標。
其他本手冊上所刊載之公司名稱或產品名稱等，為各家公司之註冊商標或商標。

（單位：mm）

感測器

一體型
窄視野型
FQ2-S[][][]10F-[][][]型
FQ2-CH[][][]10F-M型
FQ-CR[][][]10F-M型

中視野型
FQ2-S[][][]50F-[][][]型
FQ2-CH[][][]50F-M型
FQ-CR[][][]50F-M型

廣視野型
FQ2-S[][]100[]-[][][]型
FQ2-CH[][]100[]-M型
FQ-CR[][]100[]-M型

C-Mount型
FQ2-S3[]-13[]型
FQ2-S4[]-13[]型

安裝台座
FQ-XLC型（隨附於感測器）

觸控式取景器

FQ2-D30/-D31

*僅附於 FQ2-D31

感測器數據單元

FQ-SDU10/-SDU15型

FQ-SDU20/-SDU25型

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
FQ2系列規格說明書	SDNC-001F-TW5-01 [3858KB]	2022年8月12日 20220812	FQ2系列規格說明書
FQ2系列型錄	SDNC-001-TW5 [55540KB]	2022年8月16日 20220816	FQ2系列型錄
HMC-SD291/491 規格說明書	- [804KB]	2020年6月12日 20200612	HMC-SD291/491 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
FQ2 Catalog	Q193-E1-10 [12489KB]	Apr 18, 2022 20220418	FQ2 Catalog
HMC-SD292/492/1A2 Data Sheet	- [243KB]	Oct 11, 2022 20221011	HMC-SD292/492/1A2 Data Sheet

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

FQ2

【濃縮】只有手掌般大小的影像感測器

濃縮一切必要裝置

因此可迅速完成設計與安裝

輕鬆選擇

輕鬆「安裝」

輕鬆「增設」

輕鬆完成檢測及定位

外觀檢測

零組件定位

移植源自高階影像感測器的熱門檢測項目

搜尋

形狀搜尋III

搜尋

靈敏搜尋

邊緣測量

邊緣數量

邊緣位置

邊緣寬度

面積測量、顏色測量、髒汙損傷

標籤貼附

色塊面積

平均色調／偏差

效用

360°回轉位移修正

影像濾鏡

校正

【豐富的選單功能：OCR】無須登錄詞庫，即可順利讀取的新型OCR

日期驗證

字元驗證與標籤偏移檢測

內建詞庫型OCR

字元辨識

高度實用性，適合各種不同的需求

驗證功能

日曆功能

登錄自訂詞庫

記錄影像、讀取履歷

消除外框設定

【豐富的選單功能：讀碼機】讀取從紙標籤到直印碼等15種類條碼

條碼與字元的驗證

讀取直印碼

濾鏡功能

＜濾鏡組合範例＞

重新讀取功能

1 以相同條件進行指定次數的重試

在相同場景下以指定的次數進行攝影，直至讀取成功。

2 在外部觸發訊號輸入中重試

3 改變快門速度重試

以相同場景階段性改變曝光時間進行攝影。

4 改變數種讀取條件重試

【多樣化】符合裝置環境的系列產品

感測器

一體型

C-Mount型

通訊介面

操作介面

可配合用途選擇操作介面及螢幕大小。

感測器

檢測機型

檢測／ID機型

ID機型

視野/設置距離

觸控式取景器

感測器數據單元（僅可連接FQ2-S3/S4/CH型系列）

纜線

感測器數據單元用纜線

選購品

多重連接用交換式集線器（建議使用）

外部照明

C-Mount用攝影機鏡頭

高解析度／低失真鏡頭

CCTV鏡頭

延伸環

感測器 [檢測機型 FQ2-S1/S2/S3型系列]

感測器 [檢測、ID機型 FQ2-S4型系列]

感測器 [ID機型 FQ2-CH、FQ-CR1/CR2型系列]

觸控式取景器

感測器數據單元 （僅FQ2-S3/S4/CH型系列可連接）

PC用TouchFinder

感測器數據單元（僅FQ2-S3/S4/CH型系列可連接）
