E32

產品特色

特別適合在狹小空間中使用或用於檢測微小物體

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

標準安裝

螺絲型

1532_fe_1

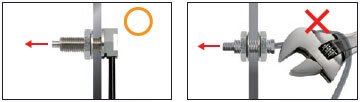

・標準的螺絲形狀。在配件上鑽孔後，再用螺帽加以安裝。

・直角型能將導線沿著牆壁進行配線，因此不易受到拉扯。

圓柱型

1532_fe_3

・可插入並安裝於狹隘空間。( 以固定螺絲進行安裝)

・ φ1×10mm 的超小型光纖頭，十分節省空間。

1532_fe_4

・側視型適合安裝於深度較淺的位置。

節省空間

扁平型

1532_fe_5

・薄型化，可安裝於空間受限的場所。

・可直接安裝，不需要專用安裝配件。

套筒型(在接近物體的位置進行檢測)

1532_fe_6

・可在遠離安裝位置的位置進行檢測，因此即使是較小的物體亦能以近距離進行穩定的檢測。

1532_fe_7

・可任意改變套筒外型。

強化光束

小光點反射(微小物體檢測)

1532_fe_8

・光點較小，最適合微小物體檢測。

使用者可根據檢測物體的大小及設置距離，選擇最適合的感測器。

・只要根據工件大小，調整微調量與距離，即可變更光點直徑，另外還備有不需要更換光纖的可變光點型鏡頭組件。

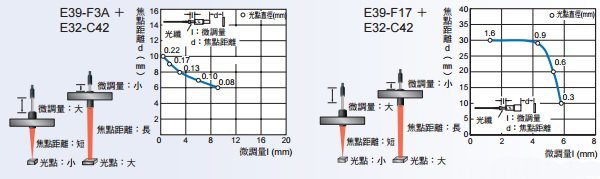

請參照以下的微調量-焦點距離-光點直徑圖

＊微調量：約1.3 ~ 5.8mm

高功率(長距離設置/耐灰塵)

1532_fe_10

・未安裝鏡頭的最大檢測距離：20m (E32-T17L)

可使用於大型物體、大型設備。

・即使有灰塵或髒污亦不易受影響的功率。

(請參閱參考資訊－光量比較表，以決定型號)

・除本頁記載品外，亦有其它僅需安裝鏡頭後，便能簡單進行長距離化的商品。（→ 第26 ~ 29頁）

狹窄視野(跨間隙檢測)

1532_fe_11

・配備微細光束，因此不會因為週邊物體反射造成錯誤的入光動作。

1532_fe_12

以不檢測背景的方式進行檢測

1532_fe_13

・不檢測背景(位於一定距離以上位置的物體)，而僅穩定地檢測位於檢測範圍內的物體。

具備不受檢測物體材質及顏色的影響的特長。

1532_fe_14

透明體檢測

回歸反射型

1532_fe_15

・回歸反射型最適合用來檢測透明物體。

利用對照型讓物體通過2次，因此可提高遮光量。

1532_fe_16

・可在最佳品質的條件下穩定檢測透明薄膜。(E32-LR11NP＋E39-RP1)

利用獨創的濾光片以攔截不必要光線的方式，如此便能大幅提高遮光量，並且在檢測薄膜時達到穩定的品質。

1532_fe_17

限定反射型(玻璃檢測用)

1532_fe_18

・由於採用了投光軸與受光軸以相同的傾斜角度交叉之限定反射光學系統，因此能接收位於檢測範圍之玻璃的正反射後，進行穩定檢測。

1532_fe_19

耐環境

耐化學藥品/耐油

1532_fe_20

・採用可耐受各種藥品之氟樹脂。

氟樹脂之耐藥品資料(參考資料)

1532_fe_21

註. 結果可能因濃度而異。

耐繞曲/耐斷線

1532_fe_22

・重複彎曲100萬次也不會折斷。

1532_fe_23

・多條纖線的芯線各自獨立，因此彎曲性極佳，即使使用於可動部位也不易斷折。

1532_fe_24

・備有不銹鋼螺旋套管，僅需光纖導線穿入後，即可避免因為勾到物體或是撞擊因而造成斷線。

耐熱

1532_fe_25

・備有最高可耐熱至100° ~ 350°C的多種產品系列。

專用應用

區域光束(區域檢測)

1532_fe_26

・進行通過位置偏差的落料檢測、蜿蜒檢測，或是不受孔影響的物體檢測時，最適合利用區域光束。

・可針對遮光距離，以線性方式輸出數位值，因此亦適合蜿蜒檢測使用。

1532_fe_27

液面高度檢測

1532_fe_28

・液面檢測有管路安裝型和接液型兩種。

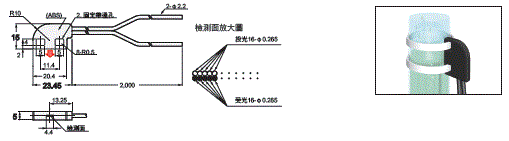

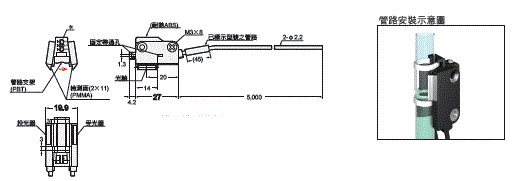

管路安裝型

檢測透明管內的液面。

管路上安裝固定帶後再使用。

1532_fe_29

接液型

連接液體來檢測液面。

採用氟樹脂覆蓋，因此具優異的耐化學藥品性。

耐真空

1532_fe_31

・可在10^-5Pa的高真空環境下使用。

・備有耐熱溫度120°C型及耐熱溫度200°C型。

1532_fe_32

FPD/半導體/太陽能電池業界

限定反射型

1532_fe_33

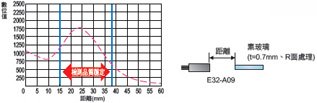

・玻璃基板對位

檢測位置精確度：0.2mm以下

即使距離改變，檢測位置仍然不變。

其特色為亦能耐傾斜。

・玻璃基板定位

即使是不易檢測的R面也能穩定進行檢測。

1532_fe_35

・WET製程中的玻璃有無檢測

以非接觸方式檢測，而且玻璃翹曲時，也能穩定完成檢測。

球型感測頭可在不受到液體影響的條件下完成穩定檢測。

1532_fe_36

1532_fe_37

・晶圓定位

1532_fe_38

容易設置於機械臂之薄型外型。

可輕鬆調整光軸(機械軸與光軸差異僅± 0.1° Typ)

在間距極小的晶圓之間也能精確地檢測出晶圓。

標準安裝

螺絲型

對照型

檢測方向 (開口角度)	尺寸	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
檢測方向 (開口角度)	尺寸	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
直角(約60°)	M4	IP67	不易折斷 R1	GIGA: 2,000 HS: 700 ST: 1,000 SHS: 280	GIGA: 3,000 HS: 1,050 ST: 1,500 SHS: 280	φ1 (φ5μm/ φ2μm)	E32-T11N 2M
俯視( 約60°)		IP67	不易折斷 R1	GIGA: 2,000 HS: 700 ST: 1,000 SHS: 280	GIGA: 3,000 HS: 1,050 ST: 1,500 SHS: 280	φ1 (φ5μm/ φ2μm)	E32-T11R 2M
俯視(約15°)		IP50	R25	GIGA: 4,000 * HS: 2,700 ST: 4,000 * SHS: 1,080	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 1,080	φ2.3 (φ0.1/ φ0.03)	E32-LT11 2M
俯視(約15°)		IP50	不易折斷 R1	GIGA: 4,000 * HS: 2,300 ST: 3,500 SHS: 920	GIGA: 4,000 * HS: 3,450 ST: 4,000 * SHS: 920	φ2.3 (φ0.1/ φ0.03)	E32-LT11R 2M

＊光纖長度為單側2m，因此檢測距離為4,000mm。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示：

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

反射型

檢測方向 (開口角度)	尺寸	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
檢測方向 (開口角度)	尺寸	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
直角(約60°)	M3	同軸 IP67	不易折斷 R4	GIGA: 110 HS: 46 ST: 50 SHS: 14	GIGA: 160 HS: 69 ST: 75 SHS: 14	(φ5μm/ φ2μm)	E32-C31N 2M
直角(約60°)	M6	同軸 IP67	不易折斷 R4	GIGA: 780 HS: 320 ST: 350 SHS: 100	GIGA: 1,170 HS: 480 ST: 520 SHS: 100		E32-C11N 2M
俯視(約60°)	M3	IP67	不易折斷 R1	GIGA: 140 HS: 40 ST: 60 SHS: 16	GIGA: 210 HS: 60 ST: 90 SHS: 16		E32-D21R 2M
		同軸 IP67	R25	GIGA: 330 HS: 100 ST: 150 SHS: 44	GIGA: 490 HS: 150 ST: 220 SHS: 44		E32-C31 2M
		同軸 IP67	R10	GIGA: 330 HS: 100 ST: 150 SHS: 44	GIGA: 490 HS: 150 ST: 220 SHS: 44		E32-C31M 1M
	M4	IP67	不易折斷 R1	GIGA: 140 HS: 40 ST: 60 SHS: 16	GIGA: 210 HS: 60 ST: 90 SHS: 16		E32-D211R 2M
	M6	IP67	不易折斷 R1	GIGA: 840 HS: 240 ST: 350 SHS: 100	GIGA: 1,260 HS: 360 ST: 520 SHS: 100		E32-D11R 2M
	M6	同軸 IP67	R25	GIGA: 1,400 HS: 400 ST: 600 SHS: 180	GIGA: 2,100 HS: 600 ST: 900 SHS: 180		E32-CC200 2M
俯視(約15°)	M6	IP50	R25	GIGA: 860 HS: 250 ST: 360 SHS: 110	GIGA: 1,290 HS: 370 ST: 540 SHS: 110	(φ0.1/ φ0.03)	E32-LD11 2M
俯視(約15°)	M6	IP50	不易折斷 R1	GIGA: 840 HS: 240 ST: 350 SHS: 100	GIGA: 1,260 HS: 360 ST: 520 SHS: 100	(φ0.1/ φ0.03)	E32-LD11R 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示：

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

註3.反射型的檢測距離為使用白紙所得到之數值。(E32-LD11 2M/E32-LD11R 2M之檢測距離係為帶光澤之白紙之數值。)

圓柱型

對照型

尺寸	檢測方向	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
尺寸	檢測方向	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
φ1	俯視	IP67	不易折斷 R1	GIGA: 450 HS: 150 ST: 250 SHS: 60	GIGA: 670 HS: 220 ST: 370 SHS: 60	φ0.5 (φ5μm/ φ2μm)	E32-T223R 2M
φ1.5		IP67	耐繞曲 R4	GIGA: 680 HS: 220 ST: 400 SHS: 90	GIGA: 1,020 HS: 330 ST: 600 SHS: 90	φ0.5 (φ5μm/ φ2μm)	E32-T22B 2M
φ3		IP67	不易折斷 R1	GIGA: 2,000 HS: 700 ST: 1,000 SHS: 280	GIGA: 3,000 HS: 1,050 ST: 1,500 SHS: 280	φ1 (φ5μm/ φ2μm)	E32-T12R 2M
φ3	側視	IP67	不易折斷 R1	GIGA: 750 HS: 260 ST: 450 SHS: 100	GIGA: 1,120 HS: 390 ST: 670 SHS: 100	φ1 (φ5μm/ φ2μm)	E32-T14LR 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示：

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

反射型

尺寸	檢測方向	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
尺寸	檢測方向	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
φ1.5	俯視	IP67	耐繞曲 R4	GIGA: 140 HS: 40 ST: 60 SHS: 16	GIGA: 210 HS: 60 ST: 90 SHS: 16	(φ5μm/ φ2μm)	E32-D22B 2M
φ1.5 + φ0.5		套筒不可彎曲 IP67	R4	GIGA: 28 HS: 8 ST: 12 SHS: 4	GIGA: 42 HS: 12 ST: 18 SHS: 4		E32-D43M 1M
φ3		IP67	不易折斷 R1	GIGA: 140 HS: 40 ST: 60 SHS: 16	GIGA: 210 HS: 60 ST: 90 SHS: 16		E32-D22R 2M
		IP67	耐繞曲 R4	GIGA: 300 HS: 90 ST: 140 SHS: 40	GIGA: 450 HS: 130 ST: 210 SHS: 40		E32-D221B 2M
		同軸 IP67	R25	GIGA: 700 HS: 200 ST: 300 SHS: 90	GIGA: 1,050 HS: 300 ST: 450 SHS: 90		E32-D32L 2M
φ3 + φ0.8		套筒不可彎曲 IP67	R25	GIGA: 70 HS: 20 ST: 30 SHS: 8	GIGA: 100 HS: 30 ST: 45 SHS: 8		E32-D33 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示：

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

註3.反射型的檢測距離為使用白紙所得到之數值。

螺帽型

對照型

開口角度

尺寸

形狀(mm)

導線彎曲
半徑

檢測距離(mm)

光軸直徑
( 最小檢測
物體)

型號

E3X-HD

E3NX-FA

約15°

1532_lu_37_1

IP50

不易折斷
R2

GIGA: 4000 *
HS: 2,300
ST: 3,500
SHS: 920

GIGA: 4000 *
HS: 3,450
ST: 4000 *
SHS: 920

φ2.3
(φ0.1/
φ0.03)

E32-LT11N 2M

約60°

1532_lu_37_2

IP67

不易折斷
R1

GIGA: 2,000
HS: 700
ST: 1,000
SHS: 280

GIGA: 3,000
HS: 1,050
ST: 1,500
SHS: 280

φ1
(φ5μm/
φ2μm)

E32-T11N 2M

反射型

開口角度	尺寸	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 ( 最小檢測物體)	型號
開口角度	尺寸	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 ( 最小檢測物體)	型號
約15°	M6	IP50	不易折斷 R2	GIGA: 840 HS: 240 ST: 350 SHS: 100	GIGA: 1,260 HS: 360 ST: 520 SHS: 100	(φ0.1/ φ0.03)	E32-LD11N 2M
約60°	M3	IP67		GIGA: 290 HS: 94 ST: 130 SHS: 39	GIGA: 440 HS: 130 ST: 190 SHS: 39	(φ5μm/ φ2μm)	E32-C21N 2M
	M4	IP67		GIGA: 840 HS: 240 ST: 350 SHS: 100	GIGA: 1,260 HS: 360 ST: 520 SHS: 100	(φ5μm/ φ2μm)	E32-D21N 2M
	M6	IP67	不易折斷 R4	GIGA: 780 HS: 320 ST: 350 SHS: 100	GIGA: 1,170 HS: 480 ST: 520 SHS: 100	(φ5μm/ φ2μm)	E32-C11N 2M

回歸反射型(有M.S.R.功能)

開口角度

尺寸

形狀(mm)

導線彎曲
半徑

檢測距離(mm)

光軸直徑
( 最小檢測
物體)

型號

E3X-HD

E3NX-FA

約15°

1532_lu_37_7

IP50

不易折斷
R2

GIGA: 1,350
HS: 1,000
ST: 1,200
SHS: 550

GIGA: 2,020
HS: 1,500
ST: 1,800
SHS: 550

ー

E32-LR11NP 2M
+
E39-RP1

＊光纖長度為單側2m，因此檢測距離為4,000m。
註1. 檢測距離中所標示的各種模式名稱及應答時間如下所示。
【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)
【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)
註2. 最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。前者為E3X-HD之數值，後者為E3NX-FA之數值。
註3. 反射型的檢測距離為使用白紙所得到之數值。(E32-LD11N 2M之檢測距離係為帶光澤之白紙之數值。)
註4. 當物體的反射率較高，回歸反射型即有可能因為來自於物體的反射光而進入入光狀態。又，如對象為透明物體，則有可能出現無法穩定檢測之情形。此點需事先確認。

節省空間

扁平型

對照型

檢測方向	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
檢測方向	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
俯視	IP67	不易折斷 R1	GIGA: 2,000 HS: 700 ST: 1,000 SHS: 280	GIGA: 3,000 HS: 1,050 ST: 1,500 SHS: 280	φ1 (φ5μm / φ2μm)	E32-T15XR 2M
側視	IP67		GIGA: 750 HS: 260 ST: 450 SHS: 100	GIGA: 1,120 HS: 390 ST: 670 SHS: 100		E32-T15YR 2M
平視	IP67		GIGA: 750 HS: 260 ST: 450 SHS: 100	GIGA: 1,120 HS: 390 ST: 670 SHS: 100		E32-T15ZR
平視	IP40		GIGA: 2400 HS: 800 ST: 1200 SHS: 300	GIGA: 3600 HS: 1200 ST: 1800 SHS: 300	φ3 (φ0.1 / φ0.03)	E32-LT35Z 2M

反射型

檢測方向	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
檢測方向	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
俯視	IP67	不易折斷 R1	GIGA: 840 HS: 240 ST: 350 SHS: 100	GIGA: 1,260 HS: 360 ST: 520 SHS: 100	(φ5μm/ φ2μm)	E32-D15XR 2M
側視	IP67		GIGA: 200 HS: 52 ST: 100 SHS: 24	GIGA: 300 HS: 78 ST: 150 SHS: 24		E32-D15YR 2M
平視	IP67		GIGA: 200 HS: 52 ST: 100 SHS: 24	GIGA: 300 HS: 78 ST: 150 SHS: 24		E32-D15ZR 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示：

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

註3.反射型的檢測距離為使用白紙所得到之數值。

套筒型(在接近物體的位置進行檢測)

對照型

檢測方向	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
檢測方向	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
側視	套筒不可彎曲 IP67	不易折斷 R1	GIGA: 170 HS: 50 ST: 100 SHS: 20	GIGA: 250 HS: 75 ST: 150 SHS: 20	φ0.5 (φ5μm/ φ2μm)	E32-T24R 2M
側視	套筒不可彎曲 IP67	R10	GIGA: 450 HS: 150 ST: 250 SHS: 60	GIGA: 670 HS: 220 ST: 370 SHS: 60	φ0.5 (φ5μm/ φ2μm)	E32-T24E 2M
俯視	套筒不可彎曲 IP67		GIGA: 150 HS: 50 ST: 90 SHS: 20	GIGA: 220 HS: 75 ST: 130 SHS: 20	φ0.25 (φ5μm/ φ2μm)	E32-T33 1M
	套筒不可彎曲 IP67		GIGA: 510 HS: 170 ST: 300 SHS: 68	GIGA: 760 HS: 250 ST: 450 SHS: 68	φ0.5 (φ5μm/ φ2μm)	E32-T21-S1 2M
	套筒不可彎曲 R5 IP67	不易折斷 R1	GIGA: 2,000 HS: 700 ST: 1,000 SHS: 280	GIGA: 3,000 HS: 1,050 ST: 1,500 SHS: 280	φ1 (φ5μm/ φ2μm)	E32-TC200BR 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示：

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

反射型

檢測方向	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
檢測方向	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
側視	套筒不可彎曲 IP67	不易折斷 R1	GIGA: 70 HS: 20 ST: 30 SHS: 8	GIGA: 100 HS: 30 ST: 45 SHS: 8	(φ5μm/ φ2μm)	E32-D24R 2M
側視	套筒不可彎曲 R25 IP67	R25	GIGA: 120 HS: 45 ST: 53 SHS: 14	GIGA: 180 HS: 67 ST: 79 SHS: 14		E32-D24-S2 2M
俯視	套筒不可彎曲 IP67	R4	GIGA: 28 HS: 8 ST: 12 SHS: 4	GIGA: 42 HS: 12 ST: 18 SHS: 4		E32-D43M 1M
	套筒不可彎曲 IP67	R4	GIGA: 14 HS: 4 ST: 6 SHS: 2	GIGA: 21 HS: 6 ST: 9 SHS: 2		E32-D331 2M
	套筒不可彎曲 IP67	R25	GIGA: 70 HS: 20 ST: 30 SHS: 8	GIGA: 100 HS: 30 ST: 45 SHS: 8		E32-D33 2M
	套筒不可彎曲 IP67	R4	GIGA: 63 HS: 18 ST: 27 SHS: 7	GIGA: 94 HS: 27 ST: 40 SHS: 7		E32-D32-S1 0.5M
	套筒不可彎曲 IP67	R4	GIGA: 63 HS: 18 ST: 27 SHS: 7	GIGA: 94 HS: 27 ST: 40 SHS: 7		E32-D31-S1 0.5M
	套筒不可彎曲 R5 IP67	不易折斷 R1	GIGA: 140 HS: 40 ST: 60 SHS: 16	GIGA: 210 HS: 60 ST: 90 SHS: 16		E32-DC200F4R 2M
	套筒不可彎曲 IP67	R10	GIGA: 250 HS: 72 ST: 110 SHS: 30	GIGA: 370 HS: 100 ST: 160 SHS: 30		E32-D22-S1 2M
	套筒不可彎曲 R10 IP67	R10	GIGA: 250 HS: 72 ST: 110 SHS: 30	GIGA: 370 HS: 100 ST: 160 SHS: 30		E32-D21-S3 2M
	套筒不可彎曲 IP67	不易折斷 R1	GIGA: 840 HS: 240 ST: 350 SHS: 100	GIGA: 1,260 HS: 360 ST: 520 SHS: 100		E32-DC200BR 2M
	套筒不可彎曲 R10 IP67	R10	GIGA: 250 HS: 72 ST: 110 SHS: 30	GIGA: 370 HS: 100 ST: 160 SHS: 30		E32-D25-S3 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示：

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。前者為E3X-HD之數值，後者為E3NX-FA之數值。

註3.反射型的檢測距離為使用白紙所得到之數值。

強化光束

小光點反射(微小物體檢測)

反射型

可變光點型
透鏡單元＋光纖單元

種類	光點直徑	中心距離 (mm)	透鏡單元	透鏡單元+光纖單元	光纖單元
種類	光點直徑	中心距離 (mm)	型號	形狀	導線彎曲半徑	型號
可調整光點	φ0.1～0.6	6～15	E39-F3A		R25	E32-C42 1M
可調整光點	φ0.3～1.6	10～30	E39-F17		R25	E32-C42 1M

平行光點型
透鏡單元＋光纖單元

種類	光點直徑	中心距離 (mm)	透鏡單元	透鏡單元+光纖單元	光纖單元
種類	光點直徑	中心距離 (mm)	型號	形状	導線彎曲半徑	型號
平行光	φ4	0～20	E39-F3C		R25	E32-C31 2M
平行光	φ4	0～20	E39-F3C		不易折斷 R2	E32-C21N 2M

小光點型
光纖一體型

種類	光點直徑	中心距離(mm)	形狀	導線彎曲半徑	型號
光纖一體型短距離小光點	φ0.1	5	不需要鏡頭 IP50	R25	E32-C42S 1M
光纖一體型長距離小光點	φ6	50	不需要鏡頭 IP50	R25	E32-L15 2M

＊ E3X-HD系列、E3NX-FA系列的光點直徑及中心距離都是相同的。

小光點型
透鏡單元＋光纖單元

種類	光點直徑	中心距離(mm)	透鏡單元	透鏡單元+光纖單元	光纖單元
種類	光點直徑	中心距離(mm)	型號	形狀	導線彎曲半徑	型號
短距離小光點	φ0.1	7	E39-F3A-5		R25	E32-C41 1M
	φ0.5				R25	E32-C31 2M
	φ0.5				不易折斷 R2	E32-C21N 2M
中距離小光點	φ0.2	17	E39-F3B		R25	E32-C41 1M
	φ0.5				R25	E32-C31 2M
	φ0.5				不易折斷 R2	E32-C21N 2M
長距離小光點	φ3	50	E39-F18		R25	E32-CC200 2M
長距離小光點	φ3	50	E39-F18		不易折斷 R4	E32-C11N 2M

＊ E3X-HD系列、E3NX-FA系列的光點直徑及中心距離都是相同的。

高功率(長距離設置/耐灰塵)

對照型

檢測方向	開口角度	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
檢測方向	開口角度	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
直角	15°	IP50	不易折斷 R2	GIGA: 4,000 *1 HS: 2,300 ST: 3,500 SHS: 920	GIGA: 4,000 1 HS: 3,450 ST: 4,000 1 SHS: 920	φ2.3 (φ0.1/ φ0.03)	E32-LT11N 2M
俯視	10°	IP67	R25	GIGA: 20,000 2 HS: 20,000 2 ST: 20,000 *2 SHS: 8,000	GIGA: 20,000 2 HS: 20,000 2 ST: 20,000 *2 SHS: 8,000	φ10	E32-T17L 10M
	15°	IP50	R25	GIGA: 4,000 1 HS: 2,700 ST: 4,000 1 SHS: 1,080	GIGA: 4,000 1 HS: 4,000 1 ST: 4,000 *1 SHS: 1,080	φ2.3 (φ0.1/ φ0.03)	E32-LT11 2M
	15°	IP50	不易折斷 R1	GIGA: 4,000 *1 HS: 2,300 ST: 3,500 SHS: 920	GIGA: 4,000 1 HS: 3,450 ST: 4,000 1 SHS: 920	φ2.3 (φ0.1/ φ0.03)	E32-LT11R 2M
側視	30°	IP67	R25	GIGA: 4,000 1 HS: 4,000 1 ST: 4,000 *1 SHS: 1,800	GIGA: 4,000 1 HS: 4,000 1 ST: 4,000 *1 SHS: 1,800	φ4 (φ0.1/ φ0.03)	E32-T14 2M

＊1光纖長度為單側2m，因此檢測距離為4,000mm。

＊2光纖長度為單側10m，因此檢測距離為20,000mm。

反射型

檢測方向

開口角度

形狀(mm)

導線彎曲

半徑

檢測距離(mm)

光軸直徑
(最小檢測物體)

型號

E3X-HD

E3NX-FA

俯視

4°

IP40

耐繞曲
R4

GIGA: 40～2,800
HS: 40～900
ST: 40～1,400
SHS: 40～480

GIGA: 40～4,200
HS: 40～1,350
ST: 40～2,100
SHS: 40～720

E32-D16 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

註3.反射型的檢測距離為使用白紙所得到之數值。

對照型

透鏡單元	種類	高功率(光量50倍)		超高功率(光量160倍)		側視(光量0.8倍)
	型號	E39-F1		E39-F16		E39-F2
	形狀
	開口角度	約12°		約6°		約60°
光纖單元	光軸直徑 (最小檢測物體)	φ4(φ0.1)		φ7.2		φ3(φ0.1)
型號	形狀	檢測距離(mm)
型號	形狀	E3X-HD	E3NX-FA	E3X-HD	E3NX-FA	E3X-HD	E3NX-FA
E32-T11N 2M		GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 2,000	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 2,000	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 3,600	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 3,600	-	-
E32-T11R 2M		GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 2,000	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 2,000	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 3,600	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 3,600	GIGA: 1,450 HS: 500 ST: 800 SHS: 200	GIGA: 2,710 HS: 750 ST: 1,200 SHS: 200
E32-T11 2M		GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 1,860	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 1,860	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 4,000 *	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 4,000 *	GIGA: 2,300 HS: 860 ST: 1,320 SHS: 320	GIGA: 3,450 HS: 1,290 ST: 1,980 SHS: 320

＊光纖長度為單側2m，因此檢測距離為4,000mm。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

對照型 (耐熱)

透鏡單元	種類	高功率(光量50倍)		超高功率(光量160倍)		側視(光量0.8倍)
	型號	E39-F1		E39-F16		E39-F2
	形狀
	開口角度	約12°		約6°		約60°
光纖單元	光軸直徑 (最小檢測物體)	φ4(φ0.1)		φ7.2		φ3(φ0.1)
型號	形狀	檢測距離(mm)
型號	形狀	E3X-HD	E3NX-FA	E3X-HD	E3NX-FA	E3X-HD	E3NX-FA
E32-T51R 2M	耐熱 100℃	GIGA: 4,000 * HS: 3,900 ST: 4,000 * SHS: 1,500	GIGA: 4,000 * HS: 4,000 ST: 4,000 * SHS: 1,500	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 4,000 *	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 4,000 *	GIGA: 1,400 HS: 500 ST: 720 SHS: 200	GIGA: 2,100 HS: 750 ST: 1,080 SHS: 200
E32-T81R-S 2M	耐熱 200℃	GIGA: 4,000 * HS: 2,700 ST: 4,000 * SHS: 1,000	GIGA: 4,000 * HS: 4,000 ST: 4,000 * SHS: 1,000	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 1,800	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 1,800	GIGA: 1,000 HS: 360 ST: 550 SHS: 140	GIGA: 1,500 HS: 540 ST: 820 SHS: 140
E32-T61-S 2M	耐熱 350℃(200℃) (注3)	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 1,800	GIGA: 4,000 * HS: 4,000 ST: 4,000 * SHS: 1,800	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 3,100	GIGA: 4,000 * HS: 4,000 * ST: 4,000 * SHS: 3,100	GIGA: 1,680 HS: 600 ST: 900 SHS: 240	GIGA: 2,520 HS: 900 ST: 1,350 SHS: 240

＊光纖長度為單側2m，因此檢測距離為4,000mm。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。前者為E3X-HD之數值，後者為E3NX-FA之數值。

註3.E32-T61-S與透鏡單元E39-F1及E39-F2組合使用時的環境溫度為-40 ~ +200°C。與透鏡單元E39-F16組合使用時的環境溫度為-40 ~ +350°C。

透鏡單元	種類	高功率(光量50倍)		超高功率(光量160倍)
	型號	E39-F1-33		E39-F16
	形狀
	開口角度	約12°		約6°
光纖單元	光軸直徑 (最小檢測物體)	φ4(φ0.1)		φ7.2
型號	形狀	檢測距離(mm)
型號	形狀	E3X-HD	E3NX-FA	E3X-HD	E3NX-FA
E32-T51 2M	耐熱 150℃	GIGA: 4,000 ＊ HS: 2,300 ST: 4,000 ＊ SHS: 1,400	GIGA: 4,000 ＊ HS: 3,450 ST: 4,000 ＊ SHS: 1,400	GIGA: 4,000 ＊ HS: 4,000 ＊ ST: 4,000 ＊ SHS: 4,000 ＊	GIGA: 4,000 ＊ HS: 4,000 ＊ ST: 4,000 ＊ SHS: 4,000 ＊

＊光纖長度為單側2m，因此檢測距離為4,000mm。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

狹窄視野(跨間隙檢測)

對照型

檢測方向	開口角度	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
檢測方向	開口角度	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
側視	1.5°	厚度3mm IP50	不易折斷 R1	GIGA: 3,220 HS: 1,200 ST: 1,780 SHS: 500	GIGA: 4,000 * HS: 1,800 ST: 2,670 SHS: 500	φ2 (φ0.1/ φ0.03)	E32-A03 2M
	1.5°	厚度3mm IP50	R10	GIGA: 3,220 HS: 1,200 ST: 1,780 SHS: 500	GIGA: 4,000 * HS: 1,800 ST: 2,670 SHS: 500	φ2 (φ0.1/ φ0.03)	E32-A03-1 2M
	3.4°	厚度2mm IP50	R10	GIGA: 1,280 HS: 450 ST: 680 SHS: 200	GIGA: 1,920 HS: 670 ST: 1,020 SHS: 200	φ1.2 (φ0.1/ φ0.03)	E32-A04 2M
	4°	IP50	不易折斷 R1	GIGA: 4,000 * HS: 1,460 ST: 2,200 SHS: 580	GIGA: 4,000 * HS: 2,190 ST: 3,300 SHS: 580	φ2 (φ0.1/ φ0.03)	E32-T24SR 2M
		IP50	R10	GIGA: 4,000 * HS: 1,740 ST: 2,600 SHS: 700	GIGA: 4,000 * HS: 2,610 ST: 3,900 SHS: 700	φ2 (φ0.1/ φ0.03)	E32-T24S 2M
俯視		IP50	R10	GIGA: 4,000 * HS: 2,500 ST: 3,800 SHS: 1,000	GIGA: 4,000 * HS: 3,750 ST: 4,000 * SHS: 1,000	φ1.7 (φ0.1/ φ0.03)	E32-T22S 2M

＊光纖長度為單側2m，因此檢測距離為4,000mm。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

以不檢測背景的方式進行檢測

限定反射型

檢測方向	形狀(mm)	導線彎曲半徑	檢測距離(mm)		標準檢測體 (最小檢測物體)	型號
檢測方向	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	標準檢測體 (最小檢測物體)	型號
平視	IP40	R25	GIGA: 0～15 HS: 0～15 ST: 0～15 SHS: 0～12	GIGA: 0～15 HS: 0～15 ST: 0～15 SHS: 0～12	反射率7%鈉玻璃	E32-L16-N 2M
平視	IP50	R10	GIGA: 0～4 HS: 0～4 ST: 0～4 SHS: 0～4	GIGA: 0～4 HS: 0～4 ST: 0～4 SHS: 0～4	(φ5μm/ φ2μm)	E32-L24S 2M
側視	IP50	R10	GIGA: 5.4～9 HS: 5.4～9 ST: 5.4～9 SHS: 5.4～9 (中心7.2)	GIGA: 5.4～9 HS: 5.4～9 ST: 5.4～9 SHS: 5.4～9 (中心7.2)	(φ5μm/ φ2μm)	E32-L25L 2M

註1.如會受到背景影響時，請執行功率微調或是設定為ECO模式，先減少受光量後再行使用。

註2.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註3.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

註4.反射型的檢測距離為使用白紙所得到之數值。

透明體檢測

回歸反射型

回歸反射型( 附M.S.R. 功能)

種類		形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
特色	尺寸	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
薄膜檢測＊	M6	IP50	不易折斷 R2	GIGA: 1,350 HS: 1,000 ST: 1,200 SHS: 550	GIGA: 2,020 HS: 1,500 ST: 1,800 SHS: 550	-	E32-LR11NP 2M + E39-RP1
角型	-	IP66	R25	GIGA: 150～1,500 HS: 150～1,500 ST: 150～1,500 SHS: 150～1,500	GIGA: 150～1,500 HS: 150～1,500 ST: 150～1,500 SHS: 150～1,500	(φ0.2/ φ0.07)	E32-R16 2M
螺絲型	M6	IP67	R10	GIGA: 10～250 HS: 10～250 ST: 10～250 SHS: 10～250	GIGA: 10～370 HS: 10～370 ST: 10～370 SHS: 10～250	(φ0.1/ φ0.03)	E32-R21 2M

＊某些薄膜有可能會出現效果不佳的情形。此點需事先確認。

註1.當物體的反射率較高，有可能因為來自於物體的反射光而進入入光狀態。又，如對象為透明物體，則有可能出現無法穩定檢測之情形。此點需事先確認。

註2.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註3.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

限定反射型(玻璃檢測用)

限定反射型

種類		形狀(mm)	導線彎曲半徑	檢測距離(mm)		標準檢測物體 (最小檢測物體)	型號
特色	檢測方向	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	標準檢測物體 (最小檢測物體)	型號
小型	平視	IP50	R10	GIGA: 0～4 HS: 0～4 ST: 0～4 SHS: 0～4	GIGA: 0～4 HS: 0～4 ST: 0～4 SHS: 0～4	(φ5μm/ φ2μm)	E32-L24S 2M
標準		IP40	R25	GIGA: 0～15 HS: 0～15 ST: 0～15 SHS: 0～12	GIGA: 0～15 HS: 0～15 ST: 0～15 SHS: 0～12	反射率7% 鈉玻璃	E32-L16-N 2M
玻璃基板定位70℃		IP40		GIGA: 10～20 HS: 10～20 ST: 10～20 SHS: -	GIGA: 10～20 HS: 10～20 ST: 10～20 SHS: -		E32-A08 2M ＊
標準長距離		IP40		GIGA: 12～30 HS: 12～30 ST: 12～30 SHS: -	GIGA: 12～30 HS: 12～30 ST: 12～30 SHS: -		E32-A12 2M
側視型	側視	IP50	R10	GIGA: 5.4～9 HS: 5.4～9 ST: 5.4～9 SHS: 5.4～9 (中心7.2)	GIGA: 5.4～9 HS: 5.4～9 ST: 5.4～9 SHS: 5.4～9 (中心7.2)	(φ5μm/ φ2μm)	E32-L25L 2M
玻璃基板比對 (Mapping)70℃	俯視	IP40	Ｒ25	GIGA: 15～38 HS: 15～38 ST: 15～38 SHS: - (中心25)	GIGA: 15～38 HS: 15～38 ST: 15～38 SHS: - (中心25)	反射率7% 鈉玻璃的端面 (t=0.7mm/R面)	E32-A09 2M

＊受到背景影響時，請先將功率微調，或是減少受光量後再行使用。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

註3.反射型的檢測距離為使用白紙所得到之數值。

耐環境

耐化學藥品/耐油

對照型

種類	檢測方向	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
種類	檢測方向	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
耐油	直角	IP68	不易折斷 R1	GIGA: 4,000 1 HS: 4,000 1 ST: 4,000 *1 SHS: 2,200	GIGA: 4,000 1 HS: 4,000 1 ST: 4,000 *1 SHS: 2,200	φ4 (φ0.1/ φ0.03)	E32-T11NF 2M
耐化學藥品 /耐油	俯視	IP67	R40	GIGA: 4,000 1 HS: 4,000 1 ST: 4,000 *1 SHS: 1,600	GIGA: 4,000 1 HS: 4,000 1 ST: 4,000 *1 SHS: 1,600		E32-T12F 2M
	俯視	IP67	R4	GIGA: 4,000 1 HS: 2,600 ST: 4,000 1 SHS: 1,000	GIGA: 4,000 1 HS: 3,900 ST: 4,000 1 SHS: 1,000		E32-T11F 2M
	側視	IP67	R40	GIGA: 1,400 HS: 500 ST: 800 SHS: 200	GIGA: 2,100 HS: 750 ST: 1,200 SHS: 200	φ3 (φ0.1/ φ0.03)	E32-T14F 2M
耐化學藥品 /耐油 150℃＊2	側視	IP67	R40	GIGA: 4,000 *1 HS: 1,800 ST: 2,800 SHS: 700	GIGA: 4,000 1 HS: 2,700 ST: 4,000 1 SHS: 700	φ4 (φ0.1/ φ0.03)	E32-T51F 2M

＊1 光纖長度為單側2 m，因此檢測距離為4,000 mm。

＊2 連續使用時，請在-40 ~ +130°C的溫度範圍內使用。

反射型

種類	檢測方向	形狀(mm)	導線彎曲半徑	檢測距離(mm)		標準檢測物體 (最小檢測物體)	型號
種類	檢測方向	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	標準檢測物體 (最小檢測物體)	型號
半導體：洗淨/顯影 /蝕刻60℃	俯視	IP67	R40	與鏡頭前端的距離為8 ~ 20 mm (建議檢測距離：11 mm) 與安裝孔中心點A的距離為19 ~ 31 mm (建議檢測距離：22mm)		玻璃(t=0.7mm)	E32-L11FP 2M
半導體：剝離85℃		IP67		與鏡頭前端的距離為8 ~ 20 mm (建議檢測距離：11 mm) 與安裝孔中心點A的距離為32 ~ 44mm (建議檢測距離：35mm)		玻璃(t=0.7mm)	E32-L11FS 2M
耐化學藥品 /耐油		IP67		GIGA: - HS: 130 ST: 190 SHS: 60	GIGA: - HS: 190 ST: 280 SHS: 60	(φ5μm/ φ2μm)	E32-D12F 2M
僅導線耐化學藥品		IP67	R4	GIGA: 840 HS: 240 ST: 350 SHS: 100	GIGA: 1,260 HS: 360 ST: 520 SHS: 100	(φ5μm/ φ2μm)	E32-D11U 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。前者為E3X-HD之數值，後者為E3NX-FA之數值。

註3.反射型的檢測距離為使用白紙所得到之數值。

耐繞曲/耐斷線

對照型

尺寸	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
尺寸	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
φ1.5	IP67	耐繞曲 R4	GIGA: 680 HS: 220 ST: 400 SHS: 90	GIGA: 1,020 HS: 330 ST: 600 SHS: 90	φ0.5 (φ5μm/ φ2μm)	E32-T22B 2M
M3	IP67		GIGA: 680 HS: 220 ST: 400 SHS: 90	GIGA: 1,020 HS: 330 ST: 600 SHS: 90	φ0.5 (φ5μm/ φ2μm)	E32-T21 2M
M4	IP67		GIGA: 2,500 HS: 900 ST: 1,350 SHS: 360	GIGA: 3,750 HS: 1,350 ST: 2,020 SHS: 360	φ1 (φ5μm/ φ2μm)	E32-T11 2M
角型	IP67		GIGA: 500 HS: 170 ST: 300 SHS: 70	GIGA: 750 HS: 250 ST: 450 SHS: 70	φ0.5 (φ5μm/ φ2μm)	E32-T25XB 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

耐斷線保護用不銹鋼螺旋套管(另售)

將光纖導線穿入本套管後，即可避免因為勾到物體或是撞擊而造成斷線。

適用之光纖單元	型號
E32-T11R 2M/E32-T11 2M/ E32-LT11 2M/E32-LT11R 2M/ E32-T51R 2M/E32-T51 2M	E39-F32C

＊無法同時使用透鏡單元，請特別注意。

反射型

尺寸	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
尺寸	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
φ1.5	IP67	耐繞曲 R4	GIGA: 140 HS: 40 ST: 60 SHS: 16	GIGA: 210 HS: 60 ST: 90 SHS: 16	(φ5μm/ φ2μm)	E32-D22B 2M
M3	IP67		GIGA: 140 HS: 40 ST: 60 SHS: 16	GIGA: 210 HS: 60 ST: 90 SHS: 16		E32-D21 2M
φ3	IP67		GIGA: 300 HS: 90 ST: 140 SHS: 40	GIGA: 450 HS: 130 ST: 210 SHS: 40		E32-D221B 2M
M4	IP67		GIGA: 300 HS: 90 ST: 140 SHS: 40	GIGA: 450 HS: 130 ST: 210 SHS: 40		E32-D21B 2M
M6	IP67		GIGA: 840 HS: 240 ST: 350 SHS: 100	GIGA: 1,260 HS: 360 ST: 520 SHS: 100		E32-D11 2M
角型	IP67		GIGA: 240 HS: 60 ST: 100 SHS: 30	GIGA: 360 HS: 90 ST: 150 SHS: 30		E32-D25XB 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。前者為E3X-HD之數值，後者為E3NX-FA之數值。

註3.反射型的檢測距離為使用白紙所得到之數值。

耐斷線保護用不銹鋼螺旋套管(另售)

將光纖導線穿入本套管後，即可避免因為勾到物體或是撞擊而造成斷線。

適用之光纖單元	型號
E32-D21R 2M/E32-C31 2M/E32-D21 2M	E39-F32A
E32-D211R 2M/E32-D21B 2M	E39-F32C
E32-D11R 2M/E32-CC200 2M/E32-D11 2M/E32-D51R 2M/E32-D51 2M	E39-F32D

＊無法同時使用透鏡單元，請特別注意。

耐熱

對照型

耐熱溫度	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
耐熱溫度	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
100℃ ＊1	IP50	不易折斷 R2	GIGA: 1,600 HS: 560 ST: 800 SHS: 225	GIGA: 2,400 HS: 840 ST: 1,200 SHS: 225	φ1 (φ0.1/ φ0.03)	E32-T51R 2M
150℃ ＊2	IP67	R35	GIGA: 2,800 HS: 1,000 ST: 1,500 SHS: 400	GIGA: 4,000 *5 HS: 1,500 ST: 2,250 SHS: 400	φ1.5 (φ0.1/ φ0.03)	E32-T51 2M
200℃ ＊3	IP67	R10	GIGA: 1,000 HS: 360 ST: 550 SHS: 140	GIGA: 1,500 HS: 540 ST: 820 SHS: 140	φ0.7 (φ5μm/ φ2μm)	E32-T81R-S 2M
350℃ ＊4	IP67	R25	GIGA: 1,680 HS: 600 ST: 900 SHS: 240	GIGA: 2,520 HS: 900 ST: 1,350 SHS: 240	φ1 (φ5μm/ φ2μm)	E32-T61-S 2M
70℃	-					可使用標準光纖

＊1 連續使用時，請在-40°C ~ +90°C的溫度範圍內使用。

＊2 連續使用時，請在-40°C ~ +130°C的溫度範圍內使用。

＊3 耐熱溫度依部位而異，詳細內容請確認外觀尺寸圖。

＊4 E32-T61-S 2M的使用環境溫度為-60 ~ +350°C。

＊5 光纖長度為單側2m，因此檢測距離為4,000mm。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

反射型

耐熱溫度	形狀(mm)	導線彎曲半徑	檢測距離(mm)		標準檢測物體 (最小檢測物體)	型號
耐熱溫度	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	標準檢測物體 (最小檢測物體)	型號
100℃ ＊1	IP50	不易折斷 R2	GIGA: 670 HS: 190 ST: 280 SHS: 80	GIGA: 1,000 HS: 280 ST: 420 SHS: 80	(φ5μm/ φ2μm)	E32-D51R 2M
150℃ ＊2	IP67	R35	GIGA: 1,120 HS: 320 ST: 450 SHS: 144	GIGA: 1,680 HS: 480 ST: 670 SHS: 144		E32-D51 2M
200℃ ＊3	IP67	R10	GIGA: 420 HS: 120 ST: 180 SHS: 54	GIGA: 630 HS: 180 ST: 270 SHS: 54		E32-D81R-S 2M
300℃	IP30	R25	GIGA: 10～20 HS: 10～20 ST: 10～20 SHS: -	GIGA: 10～20 HS: 10～20 ST: 10～20 SHS: -	反射率7% 鈉玻璃	E32-A08H2 2M
300℃	IP40		GIGA: 20～30 HS: 20～30 ST: 20～30 SHS: -	GIGA: 20～30 HS: 20～30 ST: 20～30 SHS: -	反射率7% 鈉玻璃的端面 (t=0.7mm/R面)	E32-A09H2 2M
350℃ ＊3	IP67		GIGA: 420 HS: 120 ST: 180 SHS: 54	GIGA: 630 HS: 180 ST: 270 SHS: 54	(φ5μm/ φ2μm)	E32-D611-S 2M
350℃ ＊3			GIGA: 420 HS: 120 ST: 180 SHS: 54	GIGA: 630 HS: 180 ST: 270 SHS: 54		E32-D61-S 2M
400℃ ＊3			GIGA: 280 HS: 80 ST: 120 SHS: 36	GIGA: 420 HS: 120 ST: 180 SHS: 36		E32-D73-S 2M
70℃	-					可使用標準光纖

＊1 連續使用時，請在-40°C ~ +90°C的溫度範圍內使用。

＊2 連續使用時，請在-40°C ~ +130°C的溫度範圍內使用。

＊3 耐熱溫度依部位而異，詳細內容請確認外觀尺寸圖。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

註3.反射型的檢測距離為使用白紙所得到之數值。

專用應用

區域光束(區域檢測)

對照型

類型	檢測寬度	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
類型	檢測寬度	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
區域	11 mm	IP50	不易折斷 R1	GIGA: 3,100 HS: 1,120 ST: 1,700 SHS: 440	GIGA: 4,000 *1 HS: 1,680 ST: 2,550 SHS: 440	＊2 (φ0.2/ φ0.07)	E32-T16PR 2M
	11 mm	IP50		GIGA: 2,750 HS: 960 ST: 1,500 SHS: 380	GIGA: 4,000 *1 HS: 1,440 ST: 2,250 SHS: 380	＊2 (φ0.2/ φ0.07)	E32-T16JR 2M
	30 mm	IP50		GIGA: 4,000 *1 HS: 1,700 ST: 2,600 SHS: 680	GIGA: 4,000 *1 HS: 2,550 ST: 3,900 SHS: 680	＊2 (φ0.3/ φ0.1)	E32-T16WR 2M

＊1光纖長度為單側2m，因此檢測距離為4,000mm。

＊2此數值為最小檢測物體的檢測距離被設置為300mm時，由檢測區域內所檢測出來的數值。(檢測物體呈靜止狀態)

前者為E3X-HD之數值，後者為E3NX-FA之數值。

反射型

類型

檢測寬度

形狀(mm)

導線彎曲

半徑

檢測距離(mm)

光軸直徑

(最小檢測物體)

型號

E3X-HD

E3NX-FA

排列

11 mm

IP67

耐繞曲
R4

GIGA: 700
HS: 200
ST: 300
SHS: 90

GIGA: 1,050
HS: 300
ST: 450
SHS: 90

(φ5μm/
φ2μm)

E32-D36P1 2M

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

液面高度檢測

檢測方式	管路直徑	特色	形狀(mm)	導線彎曲半徑	適用範圍	光軸直徑 (最小檢測物體)	型號
安裝管路	φ3.2/ 6.4/ 9.5	‧耐氣泡、耐水滴 ‧檢測安全餘量	IP50	耐屈曲 R4	適用管路： φ3.2/6.4/9.5 的透明管路、建議厚度為1mm	-	E32-A01 5M
	φ8～ 10	最適合連續安裝多數個使用	IP50	R10	適用管路： φ8 ~ 10mm 的透明管路、建議厚度1mm	-	E32-L25T 2M
	無限制	‧能使用於大管徑 ‧耐氣泡、耐水滴	IP67	R4	適用管路：透明管路 (無直徑限制) ＊1、＊2	-	E32-D36T 2M
接液 (耐熱200℃)	-	-	IP68	R40 R25 ＊3	接液型＊1	-	E32-D82F1 4M

＊1如果變更受光量，請參照使用中的光縴纖放大器產品說明書。

＊2E3X-HD系列和E3NX-FA系列的適用範圍相同。

若是GIGA功率模式，有時因管徑而無法檢測，因此請確認所使用的管路。

＊3檢測部(不可彎曲部以外)的彎曲半徑為R40，光纖部的彎曲半徑為R25。

耐真空

對照型

類型	耐熱溫度	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
類型	耐熱溫度	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
真空端	120℃		R30	GIGA: 720 HS: 260 ST: 400 SHS: 100	GIGA: 1,080 HS: 390 ST: 600 SHS: 100	φ1.2 (φ10μm/ φ4μm)	E32-T51V 1M
	120℃		R30	GIGA: 2,000 * HS: 1,360 ST: 2,000 SHS: 520	GIGA: 2,000 * HS: 2,000 * ST: 2,000 * SHS: 520	φ4 (φ0.1/ φ0.03)	E32-T51V 1M + E39-F1V
	200℃		R25	GIGA: 1,760 HS: 640 ST: 950 SHS: 260	GIGA: 2,000 * HS: 960 ST: 1,420 SHS: 260	φ2 (φ0.1/ φ0.03)	E32-T84SV 1M
大氣端	70℃		R25	-	-	-	E32-T10V 2M

＊光纖長度為單側1m，因此檢測距離為2,000mm。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

凸緣

形狀(mm)	種類	型號
	4CH凸緣	E32-VF4
	1CH凸緣	E32-VF1

FPD/半導體/太陽能電池業界

限定反射型

應用	使用溫度	形狀(mm)	導線彎曲半徑	檢測距離(mm)		標準檢測物體 (最小檢測物體)	型號
應用	使用溫度	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	標準檢測物體 (最小檢測物體)	型號
玻璃有無檢測	70℃	IP40	R25	GIGA: 0～15 HS: 0～15 ST: 0～15 SHS: 0～12	GIGA: 0～15 HS: 0～15 ST: 0～15 SHS: 0～12	反射率7% 鈉玻璃	E32-L16-N 2M ＊1
玻璃基板對位	70℃	IP40		GIGA: 10～20 HS: 10～20 ST: 10～20 SHS: -	GIGA: 10～20 HS: 10～20 ST: 10～20 SHS: -		E32-A08 2M ＊1
	300℃	IP30		GIGA: 10～20 HS: 10～20 ST: 10～20 SHS: -	GIGA: 10～20 HS: 10～20 ST: 10～20 SHS: -		E32-A08H2 2M ＊1
	70℃	IP40		GIGA: 12～30 HS: 12～30 ST: 12～30 SHS: -	GIGA: 12～30 HS: 12～30 ST: 12～30 SHS: -		E32-A12 2M
玻璃基板定位	70℃	IP40		GIGA: 15～38 HS: 15～38 (中心25) ST: 15～38 SHS: -(中心25)	GIGA: 15～38 HS: 15～38 (中心25) ST: 15～38 SHS: -(中心25)	反射率7% 鈉玻璃端面 (t=0.7mm /R面)	E32-A09 2M
玻璃基板定位	300℃ ＊2	IP40		GIGA: 20～30 HS: 20～30 (中心25) ST: 20～30 SHS: -(中心25)	GIGA: 20～30 HS: 20～30 (中心25) ST: 20～30 SHS: -(中心25)	反射率7% 鈉玻璃端面 (t=0.7mm /R面)	E32-A09H2 2M
WET製程 (洗淨、顯影、蝕刻)	60℃	IP67	R40	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為19 ~ 31mm (建議檢測距離：22mm)		玻璃 (t=0.7mm)	E32-L11FP 2M
WET製程 (剝離)	85℃	IP67	R40	與鏡頭前端的距離為8 ~ 20mm (建議檢測距離：11mm) 與安裝孔中心點A的距離為32 ~ 44mm (建議檢測距離：35mm)		玻璃 (t=0.7mm)	E32-L11FS 2M

＊1 如會受到背景影響時，請執行電源調節，先減少受光量後再行使用。

＊2 耐熱溫度依部位而異，詳細內容請確認外觀尺寸圖。

請勿重複造成溫度急劇變化的狀況。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

透過型

應用	使用溫度	開口角	形狀(mm)	導線彎曲半徑	檢測距離(mm)		光軸直徑 (最小檢測物體)	型號
應用	使用溫度	開口角	形狀(mm)	導線彎曲半徑	E3X-HD	E3NX-FA	光軸直徑 (最小檢測物體)	型號
晶圓定位	70℃	1.5°	IP50	不易折斷 R1	GIGA: 3,220 HS: 1,200 ST: 1,780 SHS: 500	GIGA: 4,000 * HS: 1,800 ST: 2,670 SHS: 500	φ2 (φ0.1/ φ0.03)	E32-A03 2M
		1.5°	IP50	R10	GIGA: 3,220 HS: 1,200 ST: 1,780 SHS: 500	GIGA: 4,000 * HS: 1,800 ST: 2,670 SHS: 500	φ2 (φ0.1/ φ0.03)	E32-A03-1 2M
		3.4°	IP50	R10	GIGA: 1,280 HS: 450 ST: 680 SHS: 200	GIGA: 1,920 HS: 670 ST: 1,020 SHS: 200	φ1.2 (φ0.1/ φ0.03)	E32-A04 2M
		4°	IP50	不易折斷 R1	GIGA: 4,000 * HS: 1,460 ST: 2,200 SHS: 580	GIGA: 4,000 * HS: 2,190 ST: 3,300 SHS: 580	φ2 (φ0.1/ φ0.03)	E32-T24SR 2M
		4°	IP50	R10	GIGA: 4,000 * HS: 1,740 ST: 2,600 SHS: 700	GIGA: 4,000 * HS: 2,610 ST: 3,900 SHS: 700	φ2 (φ0.1/ φ0.03)	E32-T24S 2M

＊光纖長度為單側2m，因此檢測距離為4,000mm。

註1.檢測距離中所標示的各種模式名稱及應答時間如下所示。

【E3X-HD】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(NPN輸出：50μs、PNP輸出：55μs)

【E3NX-FA】GIGA：GIGA光量模式(16ms)、HS：高速模式(250μs)、ST：標準模式(1ms)、SHS：最快速模式(30μs)

註2.最小檢測物體係為標準模式下將檢測距離及靈敏度設定為最佳狀態時之數值(參考值)。

前者為E3X-HD之數值，後者為E3NX-FA之數值。

請參考目錄

（單位：mm）

標準安裝

螺絲型

對照型 (每組2個)

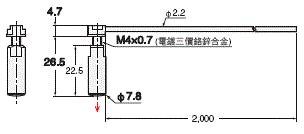

E32-T11N 2M ( 自由裁切)

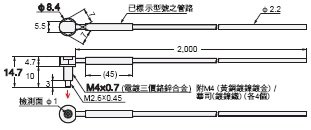

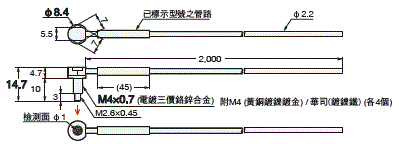

E32-T11R 2M ( 自由裁切)

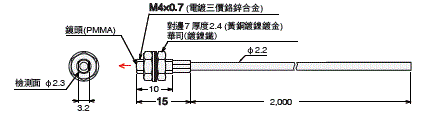

E32-LT11 2M ( 自由裁切)

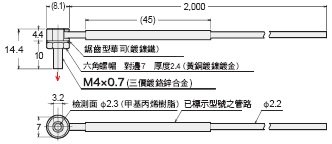

E32-LT11R 2M ( 自由裁切)

反射型

E32-C31N 2M (自由裁切)

註. 插入投光側的光纖係以白線標示。

附M3螺帽(黃銅鍍鎳鍍金)

華司(黃銅鍍鎳鍍金) (各2個)

E32-C11N 2M ( 自由裁切)

註. 插入投光側的光纖係以白線標示。

E32-D21R 2M ( 自由裁切)

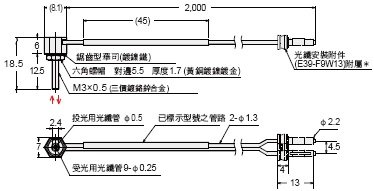

E32-C31 2M (自由裁切)

註. 插入投光側的光纖係以白線標示。

E32-C31M 1M (自由裁切)

註. 插入投光側的光纖係以白線標示。

＊附屬的光纖安裝附件係專用品。

無法安裝另售的E39-F9。

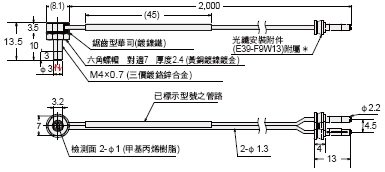

E32-D211R 2M (自由裁切)

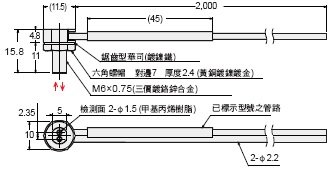

E32-D11R 2M (自由裁切)

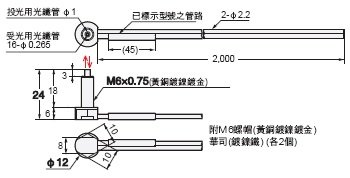

E32-CC200 2M (自由裁切)

註. 插入投光側的光纖係以白線標示。

E32-LD11 2M ( 自由裁切)

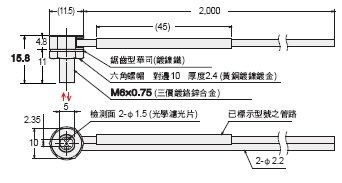

E32-LD11R 2M ( 自由裁切)

圓柱型

對照型(每組2個)

E32-T223R 2M ( 自由裁切)

E32-T22B 2M ( 自由裁切)

E32-T12R 2M (自由裁切)

E32-T14LR 2M (自由裁切)

反射型

E32-D22B 2M ( 不可裁切)

＊本附件已黏接，因此無法拆卸。

E32-D43M 1M ( 不可裁切)

＊本附件已黏接，因此無法拆卸。

E32-D22R 2M (自由裁切)

E32-D221B 2M (自由裁切)

E32-D32L 2M ( 自由裁切)

註. 插入投光端的光纖係以黃色虛線標示。

E32-D33 2M ( 自由裁切)

螺帽型

對照型(每組2個)

E32-LT11N 2M (自由裁切)

E32-T11N 2M ( 自由裁切)

反射型

E32-LD11N 2M ( 自由裁切)

E32-C21N 2M ( 自由裁切)

＊相容光纖放大器：E3NX-FA、E3NX-CA、E3X-HD、E3X-DA-S系列
除了上述以外的E3X-MDA（2CH型）、E3X-SD或E3X-NA等投受光纖插入口間距為8mm的類型，請使用附屬的光纖安裝附件E39-F9-7。
註. 插入投光側的光纖係以白線標示。

E32-D21N 2M ( 自由裁切)

＊相容光纖放大器：E3NX-FA、E3NX-CA、E3X-HD、E3X-DA-S系列
除了上述以外的E3X-MDA（2CH型）、E3X-SD或E3X-NA等投受光纖插入口間距為8mm的類型，請使用附屬的光纖安裝附件E39-F9-7。

E32-C11N 2M ( 自由裁切)

註. 插入投光側的光纖係以白線標示。

回歸反射型(有M.S.R.功能)

E32-LR11NP 2M ( 自由裁切)

E39-RP1

材質：
<反射面>甲基丙烯樹脂
<背面> ABS

節省空間

扁平型

對照型 (每組2個)

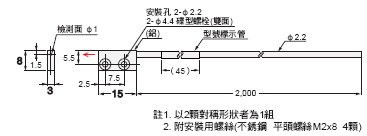

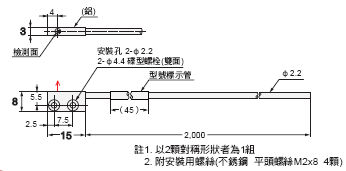

E32-T15XR 2M ( 自由裁切)

註1. 以2顆對稱形狀者為1組

2. 附安裝用螺絲(不銹鋼平頭螺絲M2x8 4顆)

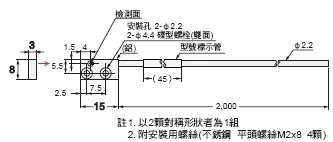

E32-T15YR 2M ( 自由裁切)

註1. 以2顆對稱形狀者為1組

2. 附安裝用螺絲(不銹鋼平頭螺絲M2x8 4顆)

E32-T15ZR 2M (自由裁切)

註1. 以2顆對稱形狀者為1組

2. 附安裝用螺絲(不銹鋼平頭螺絲M2x8 4顆)

E32-LT35Z 2M ( 自由裁切)

反射型

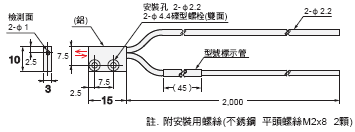

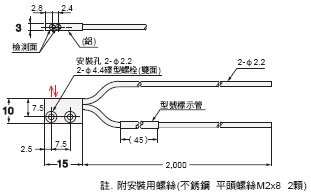

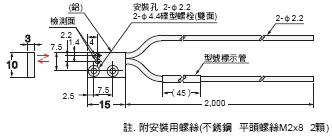

E32-D15XR 2M ( 自由裁切)

註. 附安裝用螺絲(不銹鋼平頭螺絲M2x8 2顆)

E32-D15YR 2M ( 自由裁切)

註. 附安裝用螺絲(不銹鋼平頭螺絲M2x8 2顆)

E32-D15ZR 2M (自由裁切)

註. 附安裝用螺絲(不銹鋼平頭螺絲M2x8 2顆)

套筒型(在接近物體的位置進行檢測)

對照型(每組2個)

E32-T24R 2M ( 自由裁切)

E32-T24E 2M ( 自由裁切)

E32-T33 1M (自由裁切)

E32-T21-S1 2M (自由裁切)

E32-TC200BR 2M (自由裁切)

反射型

E32-D24R 2M ( 自由裁切)

E32-D24-S2 2M (自由裁切)

E32-D43M 1M (不可裁切)

＊本附件已黏接，因此無法拆卸

E32-D331 2M ( 不可裁切)

＊本附件已黏接，因此無法拆卸

E32-D33 2M (自由裁切)

E32-D32-S1 0.5M (不可裁切)

＊本附件已黏接，因此無法拆卸

E32-D31-S1 0.5M (不可裁切)

＊本附件已黏接，因此無法拆卸

E32-DC200F4R 2M (自由裁切)

E32-D22-S1 2M (自由裁切)

E32-D21-S3 2M (自由裁切)

E32-DC200BR 2M (自由裁切)

E32-D25-S3 2M (自由裁切)

強化光束

小光點反射(微小物體檢測)

反射型

E32-C42 1M (不可裁切)＋ E39-F3A

＊本附件已黏接，因此無法拆卸。

註. 插入投光側的光纖係以白線標示。

E39-F3A

材質：<筒柱體>鋁

<光學鏡頭部分>光學玻璃

註. 本單元為E32-C42專用的透鏡單元。

E32-C42 1M (不可裁切)＋ E39-F17

＊本附件已黏接，因此無法拆卸。

註. 插入投光側的光纖係以白線標示。

E39-F17

材質：<筒柱體>鋁

<光學鏡頭部分>光學玻璃

E32-C31 2M (自由裁切)＋ E39-F3C

註. 用來插入投光側的光纖上有白色套管。

E39-F3C

材質：<筒柱體>鋁

<光學鏡頭部分>光學玻璃

註. 本單元為E32-C31、E32-C31N專用的透鏡單元。

E32-C21N 2M (自由裁切)＋ E39-F3C

註. 用來插入投光側的光纖上有白色套管。

E32-C42S 1M (不可裁切)

＊本附件已黏接，因此無法拆卸。

註. 插入投光側的光纖係以白線標示。

E32-L15 2M (自由裁切)

註. 插入投光側的光纖係以白線標示。

E32-C41 1M (不可裁切)＋ E39-F3A-5

＊本附件已黏接，因此無法拆卸。

註. 用來插入投光側的光纖上有白色套管。

E39-F3A-5

材質：<筒柱體>鋁

<光學鏡頭部分>光學玻璃

註. 本單元為E32-C41、E32-C31、E32-C31N專用的透鏡單元。

E32-C31 2M (自由裁切) ＋ E39-F3A-5

註. 插入投光側的光纖係以白線標示。

E32-C21N 2M (自由裁切)＋ E39-F3A-5

註. 插入投光側的光纖係以白線標示。

E32-C41 1M (不可裁切)＋ E39-F3B

＊本附件已黏接，因此無法拆卸。

註. 用來插入投光側的光纖上有白色套管。

E39-F3B

材質：<筒柱體>鋁

<光學鏡頭部分>光學玻璃

註. 本單元為E32-C41、E32-C31、E32-C31N專用的透鏡單元。

E32-C31 2M (自由裁切)＋ E39-F3B

註. 插入投光側的光纖係以白線標示。

E32-C21N 2M (自由裁切)＋ E39-F3B

註. 插入投光側的光纖係以白線標示。

E32-CC200 2M ( 自由裁切)＋ E39-F18

註. 插入投光側的光纖係以白線標示。

E39-F18

材質：<筒柱體>鋁

<光學鏡頭部分>光學玻璃

註. 本單元為E32-C11N、E32-CC200專用的透鏡單元。

E32-C11N 2M ( 自由裁切)＋ E39-F18

註. 插入投光側的光纖係以白線標示。

高功率(長距離設置/耐灰塵)

對照型 (每組2個)

E32-LT11N 2M ( 自由裁切)

E32-T17L 10M(自由裁切)

E32-LT11 2M ( 自由裁切)

E32-LT11R 2M( 自由裁切)

E32-T14 2M( 自由裁切)

反射型

E32-D16 2M(自由裁切)

透鏡單元 (每組2個)

E39-F1

材質：<筒柱體>黃銅

<鏡頭部>光學玻璃

註. 每組2個。

E39-F16

材質：<筒柱體> SUS303

<光學鏡頭部分>光學玻璃

註. 每組2個。

E39-F2

材質：<筒柱體>黃銅

<光學鏡頭部分>光學玻璃

註. 每組2個。

對照型 (每組2個)

E32-T11N 2M ( 自由裁切)＋ E39-F1

E32-T11R 2M ( 自由裁切)＋ E39-F1

E32-T11 2M ( 自由裁切)＋ E39-F1

E32-T11N 2M ( 自由裁切)＋ E39-F16

E32-T11R 2M ( 自由裁切)＋ E39-F16

E32-T11 2M ( 自由裁切)＋ E39-F16

E32-T11R 2M (自由裁切)＋ E39-F2

E32-T11 2M (自由裁切)＋ E39-F2

透鏡單元 (每組2個)

E39-F1

材質：<筒柱體>黃銅

<鏡頭部>光學玻璃

註. 每組2個。

E39-F16

材質：<筒柱體> SUS303

<光學鏡頭部分>光學玻璃

註. 每組2個。

E39-F2

材質：<筒柱體>黃銅

<鏡頭部>光學玻璃

註. 每組2個。

E39-F1-33

材質：<筒柱體>黃銅

<光學鏡頭部分>光學玻璃

註1. 每組2個。

註2. 本單元為E32-T51專用的透鏡單元。

對照型 (每組2個)

E32-T51R 2M ( 自由裁切)＋ E39-F1

E32-T81R-S 2M ( 不可裁切)＋ E39-F1

E32-T61-S 2M ( 不可裁切)＋ E39-F1

E32-T51R 2M ( 自由裁切)＋ E39-F16

E32-T81R-S 2M ( 不可裁切)＋ E39-F16

E32-T61-S 2M ( 不可裁切)＋ E39-F16

E32-T51R 2M (自由裁切)＋ E39-F2

E32-T81R-S 2M (不可裁切)＋ E39-F2

E32-T61-S 2M (不可裁切)＋ E39-F2

E32-T51 2M (自由裁切)＋ E39-F1-33

E32-T51 2M (自由裁切)＋ E39-F16

狹窄視野(跨間隙檢測)

對照型 (每組2個)

E32-A03 2M (自由裁切)

註. 需將刻印面與其背面作為安裝面(標準面)使用。

E32-A03-1 2M (自由裁切)

註1. 需將刻印面與其背面作為安裝面(標準面)使用。

2. 每組包含2個對稱形狀的產品。

E32-A04 2M (自由裁切)

註. 需將刻印面與其背面作為安裝面(標準面)使用。

E32-T24SR 2M (自由裁切)

E32-T24S 2M (自由裁切)

E32-T22S 2M (自由裁切)

以不檢測背景的方式進行檢測

限定反射型

E32-L16-N 2M (自由裁切)

E32-L24S 2M (自由裁切)

E32-L25L 2M (自由裁切)

透明體檢測

回歸反射型

回歸反射型( 附M.S.R. 功能)

E32-LR11NP 2M型 ( 自由裁切 )

E39-RP1 型

材質：<反射面>甲基丙烯樹脂

<背面> ABS

E32-R16 2M型 (自由裁切)

E39-R1型 (附屬)

材質：<反射面>甲基丙烯樹脂

<背面> ABS

E32-R21 2M型 (自由裁切)

E39-R3型 (附屬)

材質：<反射面>甲基丙烯樹脂

<背面> ABS

限定反射型(玻璃檢測用)

限定反射型

E32-L24S 2M型 (自由裁切)

E32-L16-N 2M (自由裁切)

E32-A08 2M型 (自由裁切)

E32-A12 2M型 (自由裁切)

E32-L25L 2M型 (自由裁切)

E32-A09 2M型 (自由裁切)

耐環境

耐化學藥品/耐油

對照型 (每組2個)

E32-T11NF 2M型 (自由裁切)

E32-T12F 2M型 (自由裁切)

E32-T11F 2M型 (自由裁切)

E32-T14F 2M型 (自由裁切)

E32-T51F 2M型 (自由裁切)

反射型

E32-L11FP 2M型 (自由裁切)

E32-L11FS 2M型 (自由裁切)

E32-D12F 2M型 (自由裁切)

E32-D11U 2M型 (自由裁切)

耐繞曲/耐斷線

對照型 (每組2個)

E32-T22B 2M型 (自由裁切)

E32-T21 2M型 (自由裁切)

E32-T11 2M型 (自由裁切)

E32-T25XB 2M型 (自由裁切)

註1. 以2個外形對稱者為1組

2. 附安裝用螺絲(不銹鋼平頭螺絲M2 x 8 4顆)

E39-F32C 1M型

註. 滑動座板(鉄鍍三價鉻 4個）附屬

反射型

E32-D22B 2M型 (不可裁切)

＊本附件已黏接，因此無法拆卸

E32-D21 2M型 (自由裁切)

E32-D221B 2M型 (自由裁切)

E32-D21B 2M型 (自由裁切)

E32-D11 2M型 (自由裁切)

E32-D25XB 2M型 (自由裁切)

註附安裝用螺絲(不銹鋼平頭螺絲M2 x 8 2顆)

E39-F32A 1M/E39-F32C 1M/E39-F32D 1M型

註滑動座板(鉄鍍三價鉻 2個(E39-F32C 1M為4個))附屬

耐熱

對照型 (每組2個)

E32-T51R 2M型 (自由裁切)

E32-T51 2M型 (自由裁切)

E32-T81R-S 2M型 (不可裁切)

註. 耐熱溫度為A部200°C、B部110°C。

不過本體插入部分(有＊符號位置)

必須在符合放大器的環境溫度範圍內使用。

E32-T61-S 2M型 (不可裁切)

註. 耐熱溫度為A部300°C，B部(本體插入部) 110°C。

不過本體插入部分(有＊符號位置)必須在符合放大器的環境溫度範圍內使用。

反射型

E32-D51R 2M型 (自由裁切)

E32-D51 2M型 (自由裁切)

E32-D81R-S 2M型 (不可裁切)

註1. 耐熱溫度為A部200°C、B部110°C。

不過本體插入部分(有＊符號位置)必須在符

合放大器的環境溫度範圍內使用。

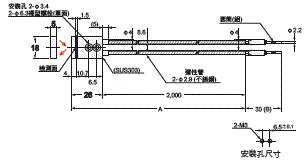

E32-A08H2 2M型 (不可裁切)

註. 耐熱溫度為

A部300°C、

B部(本體插入部)110°C。

E32-A09H2 2M型 (不可裁切)

註. 耐熱溫度為A部300°C、B部(本體插入部)110°C。

不過本體插入部分(有＊符號位置)必須在符合放大器

的環境溫度範圍內使用。

E32-D611-S 2M 型(不可裁切)

註. 耐熱溫度為A部300°C、B部(本體插入部)110°C。

不過本體插入部分(有＊符號位置)必須在符合放大器

的環境溫度範圍內使用。

E32-D61-S 2M型 (不可裁切)

＊2 光纖長度超過10 m時為φ6。

＊3 光纖長度超過10 m時為10。

註1. 耐熱溫度為A部350°C、B部(本體插入部)110°C。

不過本體插入部分(有＊符號位置)必須在

符合放大器的環境溫度範圍內使用。

E32-D73-S 2M型 (不可裁切)

註1. 耐熱溫度為A部400°C、B部300°C、

C部(本體插入部)110°C。

不過本體插入部分(有＊符號位置)必須在

符合放大器的環境溫度範圍內使用。

專用應用

區域光束(區域檢測)

對照型 (每組2個)

E32-T16PR 2M 型 ( 自由裁切)

＊密封狹縫板寬度

0.5mm/1mm (各2個)配件

E32-T16JR 2M型 (自由裁切)

E32-T16WR 2M 型 ( 自由裁切)

反射型

E32-D36P1 2M型 (自由裁切)

液面高度檢測

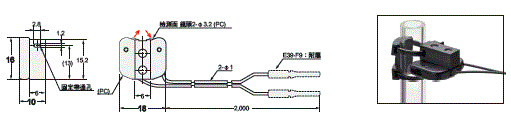

E32-A01 5M型 (自由裁切)

＊請依照所使用的管路直徑(1/8、1/4、3/8吋)，

將支架固定於適當的位置。

註. 附2條固定帶(尼龍)

E32-L25T 2M型 (自由裁切)

註. 附2條固定帶(尼龍)、1片反射防止板

E32-D36T 2M型 (自由裁切)

E32-D82F1 4M型 (自由裁切)

＊放大器端光纖2m的部分為塑膠光纖，因此可自由裁切。

註. 耐熱溫度為A部位200°C、B部位85°C。

耐真空

對照形 (每組2個)

E32-T51V 1M型 (不可裁切)

E32-T51V 1M型 (不可裁切) + E39-F1V型

E39-F1V型

E32-T84SV 1M型 (不可裁切)

E32-T10V 2M型 (自由裁切)

E32-VF4型

註1. 安裝時，O形環V40需安裝於大氣端真空槽的壁面。

2. 安裝孔加工尺寸：φ38±0.5mm

3. 鎖緊扭力請勿超過9.8N‧m以下。

4. 附O形環V40

E32-VF1型

註1. 安裝時，O形環V15需安裝於大氣端真空槽的壁面。

2. 安裝孔加工尺寸：φ14.5±0.2mm

3. 鎖緊扭力，螺帽：為14.7N•m以下、連接接頭：為1.5N•m以下。

4. 包裝內附O形環V15、螺帽、彈簧華司、2個連接接頭、4個光纖專用O形環

FPD/半導體/太陽能電池業界

限定反射形

E32-L16-N 2M型 (自由裁切)

E32-A08 2M型 (自由裁切)

E32-A08H2 2M型 (不可裁切)

註. 耐熱溫度為A部300°C，

B部(本體插入部) 110°C。

E32-A12 2M型 (自由裁切)

E32-A09 2M型 (自由裁切)

E32-A09H2 2M型 (不可裁切)

註. 耐熱溫度為A部300°C，B部(本體插入部) 110°C。

不過本體插入部分(有＊符號位置)必須在符合放大器的

環境溫度範圍內使用。

E32-L11FP 2M型 (自由裁切)

E32-L11FS 2M型 (自由裁切)

對照型(每組2個)

E32-A03 2M型 (自由裁切)

註. 需將刻印面與其背面作為安裝面(標準面)使用。

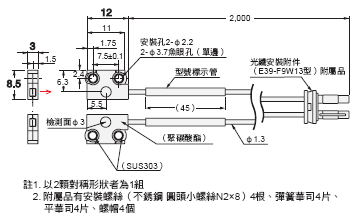

E32-A03-1 2M型 (自由裁切)

註1. 需將刻印面與其背面作為安裝面(標準面)使用。

2. 每組包含2個對稱形狀的產品。

E32-A04 2M型 (自由裁切)

註. 需將刻印面與其背面作為安裝面(標準面)使用。

E32-T24SR 2M型 (自由裁切)

E32-T24S 2M型 (自由裁切)

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
新世代光纖感測器產品目錄	SCEA-165-TW5 [23488KB]	2022年8月3日 20220803	新世代光纖感測器產品目錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
Fiber Sensor Best Selection Catalog	E418-E1-13 [46774KB]	Mar 01, 2022 20220301	Fiber Sensor Best Selection Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

E32

標準安裝

圓柱型

節省空間

扁平型

套筒型(在接近物體的位置進行檢測)

強化光束

小光點反射(微小物體檢測)

高功率(長距離設置/耐灰塵)

狹窄視野(跨間隙檢測)

以不檢測背景的方式進行檢測

透明體檢測

回歸反射型

限定反射型(玻璃檢測用)

耐環境

氟樹脂之耐藥品資料(參考資料)

耐繞曲/耐斷線

耐熱

專用應用

區域光束(區域檢測)

液面高度檢測

耐真空

FPD/半導體/太陽能電池業界

限定反射型

標準安裝

螺絲型

對照型

反射型

圓柱型

對照型

反射型

螺帽型

對照型

反射型

回歸反射型(有M.S.R.功能)

節省空間

扁平型

對照型

反射型

套筒型(在接近物體的位置進行檢測)

對照型

反射型

強化光束

小光點反射(微小物體檢測)

反射型

可變光點型 透鏡單元＋光纖單元

平行光點型 透鏡單元＋光纖單元

小光點型 光纖一體型

小光點型 透鏡單元＋光纖單元

高功率(長距離設置/耐灰塵)

對照型

反射型

對照型

對照型 (耐熱)

狹窄視野(跨間隙檢測)

對照型

以不檢測背景的方式進行檢測

限定反射型

透明體檢測

回歸反射型

回歸反射型( 附M.S.R. 功能)

限定反射型(玻璃檢測用)

限定反射型

耐環境

耐化學藥品/耐油

對照型

反射型

耐繞曲/耐斷線

對照型

耐斷線保護用不銹鋼螺旋套管(另售)

反射型

耐斷線保護用不銹鋼螺旋套管(另售)

耐熱

對照型

反射型

專用應用

區域光束(區域檢測)

對照型

反射型

可變光點型
透鏡單元＋光纖單元

平行光點型
透鏡單元＋光纖單元

小光點型
光纖一體型

小光點型
透鏡單元＋光纖單元
