P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL

產品特色

方形連接座和圓形連接座的表面連接與背面連接型品項豐富

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄 CAD

備有手指保護型。

備有安裝支架、PYFZ/PYF型用的短路棒。

新增無螺絲系列。

方形連接座

形狀	P2RF （表面連接）
針腳數	P2RF （表面連接）
5 pins	P2RFZ-05型約30g	P2RF-05型約27g	P2RFZ-05-E型＊約30g	P2RF-05-E型＊約38g
8 pins	P2RFZ-08型約38g	P2RF-08型約33g	P2RFZ-08-E型＊約38g	P2RF-08-E型＊約38g

形狀

P2R （背面連接）

P7TF （表面連接）

針腳數

焊接端子

印刷電路板用端子

5 pins

P2R-05A型

約5g

P2R-05P型

約5g

P2R-057P型
約5.5g
811_lu_1_9

P7TF-05型

約28g

8 pins

P2R-08A型

約5g

P2R-08P型

約5g

P2R-087P型
約5.5g
811_lu_1_12

―――

注1. -E型為手指保護構造。無法使用圓形端子。請使用Y形等端子。
2. 要拆下繼電器時，請壓著連接座的壓桿同時用手指抓著壓桿另一邊的繼電器外殼部位，一邊搖晃一邊拔下。
＊鎖緊本產品的螺絲時，請使用1號螺絲起子。

請至少訂購最小交貨單位

訂購以下型號時，請至少訂購最小訂購單位。

形狀	P2RF				P2R		P7TF	最小訂購單位(個)
5PIN	P2RFZ-05型	P2RF-05型	P2RFZ-05-E型	P2RF-05-E型	P2R-05A型	P2R-05P型	P7TF-05型	10
8PIN	P2RFZ-08型	P2RF-08型	P2RFZ-08-E型	P2RF-08-E型	P2R-08A型	P2R-08P型	――	10

形狀	PYF（表面連接）		PY （背面連接）
針腳數	PYF（表面連接）		焊接端子		繞線端子		印刷電路板用端子
8 pins	PYFZ-08型約32g	PYFZ-08-E型＊1 約32g	PY08型約8g	PY08-Y1型 PY08-Y3型	PY08QN型約12g PY08QN2型	PY08QN-Y1型 PY08QN2-Y1型	PY08-02型＊2 約7.2g
8 pins	PYF08M型約26g		PY08型約8g	PY08-Y1型 PY08-Y3型	PY08QN型約12g PY08QN2型	PY08QN-Y1型 PY08QN2-Y1型	PY08-02型＊2 約7.2g
11 pins	PYF11A型約43g		PY11型約9g	PY11-Y1型	PY11QN型 PY11QN2型	PY11QN-Y1型 PY11QN2-Y1型	PY11-02型＊2
14 pins	PYFZ-14型約50g	PYFZ-14-E型＊1 約50g	PY14型約10g	PY14-Y1型 PY14-Y3型	PY14QN型約14g PY14QN2型	PY14QN-Y1型 PY14QN2-Y1型 PY14QN-Y3型 PY14QN2-Y3型	PY14-02型＊2

注. -E型為手指保護構造。無法使用圓形端子。請使用Y形等端子。
＊1. 鎖緊本產品的螺絲時，請使用1號螺絲起子。
＊2. 非耐錫膏構造。建議採用手動焊接。

形狀	PTF （表面連接）		PT （背面連接）
針腳數	PTF （表面連接）		焊接端子	繞線端子	印刷電路板用端子
8 pins	PTF08A型約47g	PTFZ-08-E型＊1 約46g	PT08型約11g	PT08QN型約10.4g	PT08-0型＊2 約8g
8 pins	PTF08A型約47g	PTF08A-E型＊1 約49g	PT08型約11g	PT08QN型約10.4g	PT08-0型＊2 約8g
11 pins	PTF11A型約61g		PT11型約13g	PT11QN型	PT11-0型＊2 約12.2g
14 pins	PTF14A型約77g	PTFZ-14-E型＊1 約74g	PT14型約17g	PT14QN型約20g	PT14-0型＊2 約16.2g
14 pins	PTF14A型約77g	PTF14A-E型＊1 約79g	PT14型約17g	PT14QN型約20g	PT14-0型＊2 約16.2g

請至少訂購最小交貨單位

訂購以下型號時，請至少訂購最小訂購單位。

形狀	PYF	PY	PTF	PT	最小訂購單位(個)
8PIN	PYFZ-08型 PYFZ-08-E型 PYF08M型	PY08型	PTF08A型 PTFZ-08-E型 PTF08A-E型	PT08型	10
11PIN	PYF11A型	PY11型	PTF11A型	PT11型
14PIN	PYFZ-14型 PYFZ-14-E型	PY14型	PTF14A型 PTFZ-14-E型 PTF14A-E型	PT14型

形狀	P7LF （表面連接）
針腳數	P7LF （表面連接）
6 pins	P7LF-06型約60g

圓形連接座

形狀	PF （表面連接）	P2CF （表面連接）	PFA （表面連接）	P3G （背面連接）	PL（背面連接）
針腳數	PF （表面連接）	P2CF （表面連接）	PFA （表面連接）	P3G （背面連接）	焊接端子	繞線端子	印刷電路板用端子
8 pins	PF083A型約34g	P2CF-08型約55g	8PFA型約57g	P3G-08型約40g 注. 與端子護蓋（Y92A-48G型）搭配使用，可保護手指。	PL08型約14g	PLE08-0型約10.6g	PLE08-0型約10.6g
	PF083A-E型＊	P2CF-08-E型	8PFA1型約66g
	PF085A型約40g	P2CF-08-E型	8PFA1型約66g
11 pins	PF113A型約47g	P2CF-11型約70g	11PFA型約74g	P3GA-11型約47g 注. 與端子護蓋（Y92A-48G型）搭配使用，可保護手指。	PL11型約15g	PL11-Q型約18.5g	PLE11-0型約10.8g
11 pins	PF113A-E型＊	P2CF-11-E型	11PFA型約74g	P3GA-11型約47g 注. 與端子護蓋（Y92A-48G型）搭配使用，可保護手指。	PL11型約15g	PL11-Q型約18.5g	PLE11-0型約10.8g
14 pins	――	――	14PFA型約104g	――	PL15型約28g	――	――
20 pins	――	――	――	――	PL20型約17g	――	――

注. -E型為手指保護構造。無法使用圓形端子。請使用Y形等端子。
＊鎖緊本產品的螺絲時，請使用1號螺絲起子。

請至少訂購最小交貨單位

訂購以下型號時，請至少訂購最小訂購單位。表中未記載的型號，最小訂購單位為1個。

形狀	PF	PFA	PL
8PIN	PF083A	8PFA型、8PFA1型	PL08
11PIN	PF113A型	11PFA型	PL11
14PIN	一	14PFA型	PL15型
最小訂購單位 (個)	20	20	10

端子護蓋

型號	Y92A-48G
形狀

注. 共用連接座的規格認證機種詳細內容，請參閱「規格認證機種一覽表」。

安裝支架

(單位: mm)

方形連接座用

PKC 1組（2支）	PTC-1	PYC-A1 約0.54g 1組（2支）	PYC-E1 1組（2支）	PYC-P 約1.4 g	PYC-P2 約1.2 g
PYC-S 約1.8 g	PYC-1 約 6 g	PYC-2	PYC-3	PYC-5	PYC 約0.2 g
Y92H-1 1組（2支）	Y92H-3 1組（2支）	Y92H-4	―――

圓形連接座用

PFC-A1 約2.2 g 1組（2支）	PFC-A6 約2.4 g 1組（2支）	PFC-A7 約3.0 g 1組（2支）	PLC 約2.4 g 1組（2支）	PLC-1 約 2.6 g 1組（2支）
PLC-7 約3.0 g 1組（2支）	PLC-8 約6.4 g 1組（2支）	PLC-10 約2.0 g 1組（2支）	PLC-12 約5.4 g 1組（2支）	―――

請至少訂購最小交貨單位

訂購以下型號時，請至少訂購最小訂購單位。

分類	型號	最小訂購單位
方形連接座用	PYC-A1	100組(200支)
	PYC-P	100個
	PYC-A2	10組(20支)
	PYC-S	10個
	PYC-1	11個
	PYC-2	12個
	PYC-3	13個
	PYC-5	14個
圓形連接座用	PFC-A1	20組(40支)
	PFC-A6	20組(40支)
	PFC-A7	20組(40支)
	PLC	20組(40支)

安裝支架適用機種

方形連接座用

連接座	PYF(Z) 系列	PTF(Z) 系列	PYF08M	PY[](QN)	PT[](QN)	PY[]-02	PT[]-0
適用機種	PYF(Z) 系列	PTF(Z) 系列	PYF08M	PY[](QN)	PT[](QN)	PY[]-02	PT[]-0
MY[], MY[]N, MY[]-D, MY2[]-CR, MY4[]-CR, MY4Z[]-CR, MY[]-TU, MY2K, MY[]N-D2, MYQ[], G3F(D) Series, G3FM	PYC-A1	---	PYC PYC-P	PYC-P	---	PYC-P	---
LY[], LY[]N, LY[]-TU, G3H(D) Series, G9H	---	PYC-A1	---	---	PYC-P	---	PYC-P
MY[]I *	PYC-A1	---	---	PYC-P2	---	PYC-P2	---
LY[]I	---	PYC-A1	---	---	PYC-P2	---	PYC-P2
MY4H	PYC-A1	---	---	PYC-P	---	PYC-P	---
MY2Z[]-CR, MY3[]-CR	Y92H-3	---	---	PYC-1	---	PYC-1	---
LY[]-CR	---	Y92H-3	---	---	PYC-1	---	---
G7K	---	PKC	---	---	---	---	---
H3Y	Y92H-3	---	Y92H-4		---	Y92H-4	---

注. 連接座型號的□內可填入08、11、14。
＊ MY2I型若使用安裝支架時，將無法使用PYFZ-08型。
請使用PYFZ-14型。

圓形連接座用

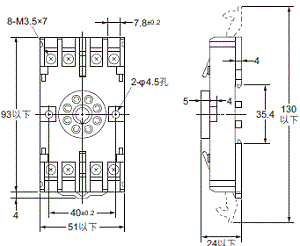

連接座	PF083A PF113A	PL08 (-Q) PL11 (-Q)	PLE08-0 PLE11-0	P2CF-11
適用機種	PF083A PF113A	PL08 (-Q) PL11 (-Q)	PLE08-0 PLE11-0	P2CF-11
61F-03B, -04B	PFC-A1	PLC	PLC-10	---
61F-GP-N, -GPN-BT 61F-GP-N8 61F-APN2	PFC-N8	PHC-5
MK2P Series, MK2KP, MK3P[](-US), G3B(D) 系列	PFC-A1	PLC
MK3ZP MK3LP	PFC-A1	PLC-1
MYA-NA1, -NB1 MYA-LA1, -LB1 MYA-NA2, -NB2 MYA-LA2, -LB2	PFC-A6	PLC-7	---	---
MYA-LA12, -LB12	PFC-A7	PLC-8	---	---
APR-S	PFC-A6	PLC-7	---	---
APR-S380/-S440	---	---	---	Y92H-1
LG2	PFC-A7	PLC-8	---	---
K6EL	---	Y92H-1	---	---

注1. 8PFA （1）型、11PFA型、14PFA型為掛鉤安裝方式。
2. PL15型、PL20型、PF202型以及上表的適用機種未記載的機種為面板加工安裝。
3. PF085A型的安裝支架隨附於H3M型、H2A型中。H2C型為選購品（另售）。

P2RFZ-□ （-E）用短路棒

短路棒

適用連接座型號	間距	極數	外皮顏色	短路棒型號	大通電電流	最小訂購單位（組）
P2RFZ-05-E P2RFZ-08-E	6.8 mm	20	藍(S)	P2DN-6.8-100S	20 A	1
P2RFZ-05-E P2RFZ-08-E	15.7 mm	10	藍(S)	P2DN-15.7-100S	20 A	1
P2RFZ-05 P2RFZ-08	8.5 mm	20	藍(S)	P2DN-8.5-100S	20 A	1
P2RFZ-05 P2RFZ-08	19.4 mm	10	藍(S)	P2DN-19.4-100S	20 A	1

注1. 請先確認適用連接座型號、形狀、外形尺寸後再選購。
2. 請使用於同一個連接座或相鄰連接座的跨接配線。
3. 無法使用於P2RF-05型、P2RF-05-E型、P2RF-08型、P2RF-08-E型連接座。
4. 請於下段使用短路棒。

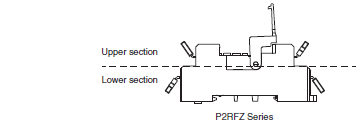

若要在上段使用短路棒時，請朝上方（參閱下圖）配線。
否則短路棒可能會與連接座干擾，導致短路棒無法正確配線、接觸不良。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 種類 29

＊1組（訂購單位）裡面包含10支短路棒與20個絕緣蓋。

P2DN短路棒用絕緣蓋

絕緣蓋

短路棒型號	形狀	外形尺寸 (mm)	型號	最小訂購單位（組）
P2DN-8.5-100S P2DN-19.4-100S P2DN-6.8-100S P2DN-15.7-100S			P2DN-CP100	1＊（100個/組）

注. 請當成將短路棒裁切後使用時的絕緣蓋使用。
＊1組（訂購單位）裡面有100個絕緣蓋。

P2RFZ-□用端子護蓋

端子護蓋

適用機種	形狀	型號	最小訂購單位
P2RFZ-05 P2RFZ-08		P2CZ-C	10＊

注1. 本端子護蓋無法使用於P2RF-05型、P2RF-08型的連接座上。
2. 當您選購時，請選擇與P2RFZ-05型及P2RFZ-08型的連接座搭配。
3. 若在上段（參閱下圖）安裝短路棒（選購品）時，便無法使用端子護蓋，否則會相互干擾。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 種類 36

＊訂購時，請訂購最小訂購單位10組的倍數。

安裝端子護蓋時的外形尺寸（單位：mm）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 種類 38

PYFZ用短路棒

同一個連接座內跨接

間距	適用機種	外形尺寸（mm）	型號＊1	規格
7 mm	PYFZ-14		PYD-020B[](2P)	最大通電電流：20A （但，70℃ 時為 18A）使用環境溫度：－40～＋70℃ （但，不可結冰及結露）使用環境濕度：45～85％RH （但，不可結冰及結露）導電部位材質：黃銅導電部位表面處理：鍍鎳包裝單位：50支/包
7 mm	PYFZ-14		PYD-030B[](3P)

＊1 型號中的□內填入外皮顏色的指定記號。B （黑）、Y （黃）
＊2 訂購時請指定要幾包。

相鄰連接座間跨接

間距	適用機種	型號＊1	規格
22 mm	PYFZ-08	PYD-025B[](2P)	最大通電電流：20A （但，70℃ 時為 18A）使用環境溫度：－40～＋70℃ （但，不可結冰及結露）使用環境濕度：45～85％RH （但，不可結冰及結露）導電部位材質：黃銅導電部位表面處理：鍍鎳包裝單位：10支/包
22 mm	PYFZ-08	PYD-085B[](8P)
29 mm	PYFZ-14	PYD-026B[](2P)	最大通電電流：20A （但，70℃ 時為 18A）使用環境溫度：－40～＋70℃ （但，不可結冰及結露）使用環境濕度：45～85％RH （但，不可結冰及結露）導電部位材質：黃銅導電部位表面處理：鍍鎳包裝單位：10支/包
29 mm	PYFZ-14	PYD-086B[](8P)

＊1. 型號中的□內填入外皮顏色的指定記號。B （黑）、S （藍）、R （紅）
＊2. 訂購時請指定要幾包。

PYFZ-□用端子護蓋

端子護蓋

適用機種	形狀	型號	最小訂購單位（組）

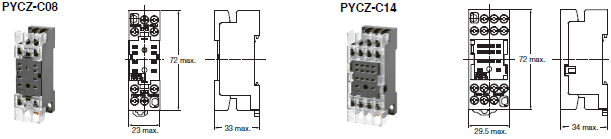

PYFZ-08		PYCZ-C08	10
PYFZ-14		PYCZ-C14	10

注. 當您選購時，請選擇與PYFZ-08型及PYFZ-14型的連接座搭配。
＊訂購時，請訂購最小訂購單位10組的倍數。

安裝端子護蓋時的外形尺寸

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 種類 47

連接座特性

型號	連續通電電流	耐電壓	耐電壓絕緣電阻＊
P2RFZ-05(-E)	10 A	同極接點端子間：AC1,000V 1min	1,000 MΩ 以上
P2RFZ-05(-E)	10 A	線圈接點端子間：AC4,000V 1min	1,000 MΩ 以上
P2RFZ-08(-E)	6 A	異極接點端子間：AC3,000V 1min	1,000 MΩ 以上
		同極接點端子間：AC1,000V 1min
		線圈接點端子間：AC4,000V 1min
P2RF-05(-E)	10 A	同極接點端子間：AC1,000V 1min	1,000 MΩ 以上
P2RF-05(-E)	10 A	線圈接點端子間：AC4,000V 1min	1,000 MΩ 以上
P2RF-08(-E)	5 A	異極接點端子間：AC3,000V 1min	1,000 MΩ 以上
		同極接點端子間：AC1,000V 1min
		線圈接點端子間：AC4,000V 1min
P2R-05P	10 A	同極接點端子間：AC1,000V 1min	1,000 MΩ 以上
P2R-05P	10 A	線圈接點端子間：AC4,000V 1min	1,000 MΩ 以上
P2R-08P	5 A	異極接點端子間：AC3,000V 1min	1,000 MΩ 以上
		同極接點端子間：AC1,000V 1min
		線圈接點端子間：AC4,000V 1min
P2R-057P	10 A	同極接點端子間：AC1,000V 1min	1,000 MΩ 以上
P2R-057P	10 A	線圈接點端子間：AC5,000V 1min	1,000 MΩ 以上
P2R-087P	5 A	異極接點端子間：AC3,000V 1min	1,000 MΩ 以上
		同極接點端子間：AC1,000V 1min
		線圈接點端子間：AC5,000V 1min
P2R-05A	10 A	同極接點端子間：AC1,000V 1min	1,000 MΩ 以上
		接地端子間：AC1,500V 1min
		線圈接點端子間：AC4,000V 1min
P2R-08A	5 A	異極接點端子間：AC3,000V 1min	1,000 MΩ 以上
		同極接點端子間：AC1,000V 1min
		接地端子間：AC1,500V 1min
		線圈接點端子間：AC4,000V 1min
P7TF-05	5 A	端子間：AC2,000V 1min	1,000 MΩ 以上
PYFZ-08(-E)	10 A	異極接點端子間：AC2,250V 1min	1,000 MΩ 以上
		同極接點端子間：AC2,250V 1min
		線圈接點端子間：AC2,250V 1min
PYF11A	5 A	端子間：AC2,000V 1mi	1,000 MΩ 以上
PYFZ-14(-E)	6 A	異極接點端子間：AC2,250V 1min	1,000 MΩ 以上
		同極接點端子間：AC2,250V 1min
		線圈接點端子間：AC2,250V 1min
PY08(-Y1)(-Y3)	7 A	端子間：AC1,500V 1min	1,000 MΩ 以上
PY08QN(-Y1)	7 A	端子間：AC1,500V 1min	100 MΩ 以上
PY08-02	7 A	端子間：AC1,500V 1min	100 MΩ 以上
PY11(-Y1)	5 A	端子間：AC1,500V 1min	100 MΩ 以上
PY11QN(-Y1)	5 A	端子間：AC1,500V 1min	100 MΩ 以上
PY11-02	5 A	端子間：AC1,500V 1min	100 MΩ 以上
PY14(-Y1)(-Y3)	3 A	端子間：AC1,500V 1min	100 MΩ 以上
PY14QN(-Y1)	3 A	端子間：AC1,500V 1min	100 MΩ 以上
PY14-02	3 A	端子間：AC1,500V 1min	100 MΩ 以上
PTFZ-[][]-E	12 A (@70°C) 15 A (@50°C)	異極接點端子間：AC2,500V 1min	1,000 MΩ 以上
		同極接點端子間：AC2,500V 1min
		接地端子間：AC2,500V 1min
		線圈接點端子間：AC2,500V 1min
PTF[][]A(-E)	10 A	端子間：AC2,000V 1min	100 MΩ 以上
PT[][]	10 A	端子間：AC2,000V 1min	100 MΩ 以上
PT[][]QN	10 A	端子間：AC2,000V 1min	100 MΩ 以上
PT[][]-0	10 A	端子間：AC2,000V 1min	100 MΩ 以上
P7LF-06	30 A	異極接點端子間：AC2,000V 1min	1,000 MΩ 以上
		同極接點端子間：AC2,000V 1min
		線圈接點端子間：AC4,000V 1min
PF[][][]A(-E)	5 A	端子間：AC2,000V 1min	1,000 MΩ 以上
P2CF-[](-E)	5 A	端子間：AC2,000V 1min	1,000 MΩ 以上
8PFA(1)	10 A	端子間：AC2,000V 1min	1,000 MΩ 以上
11PFA(1)	10 A	端子間：AC2,000V 1min	1,000 MΩ 以上
P3G(A)-[]	6 A	端子間：AC2,000V 1min	1,000 MΩ 以上
PL[](-Q)	10 A	端子間：AC2,000V 1min	1,000 MΩ 以上
PLE[][]-0	10 A	端子間：AC2,000V 1min	1,000 MΩ 以上

＊利用DC500V絕緣電阻計測量與耐電壓那一項相同的部位。

（單位：mm）

P2RF

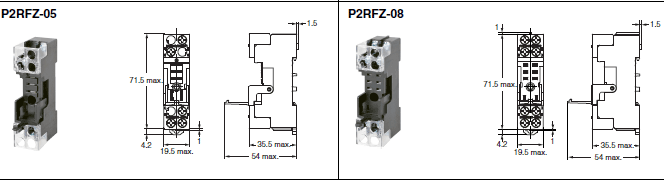

P2RFZ-05型（1極）

P2RF-05型（1極）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 3

P2RFZ-05-E型（1極）
（手指保護構造）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 4

P2RF-05-E型（1極）
（手指保護構造）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 5

P2RFZ-08型（2極）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 6

P2RF-08型（2極）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 7

P2RFZ-08-E型（2極）
（手指保護構造）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 8

P2RF-08-E型（2極）
（手指保護構造）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 9

注. 使用I/O SSR、指示燈模組時，端子的極性為，請注意。

P2R

P2R-05P型（1極）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 12

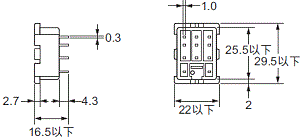

P2R-08P型（2極）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 13

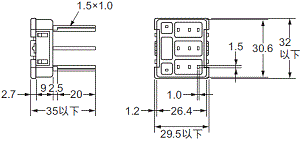

P2R-057P型（1極）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 14

P2R-087P型（2極）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 15

注. 使用I/O SSR、指示燈模組時，端子的極性為，請注意。

P2R-05A型（1極）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 17

P2R-08A型（2極）

注. 使用I/O SSR、指示燈模組時，端子的極性為，請注意。

P7TF

P7TF-05型

注. 使用I/O SSR、指示燈模組時，端子的極性為，請注意。

PYFZ/PYF

PYFZ-08型

PYFZ-08-E型

（手指保護構造）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 25

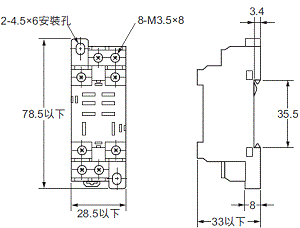

PYF08M型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 26

PYF11A型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 27

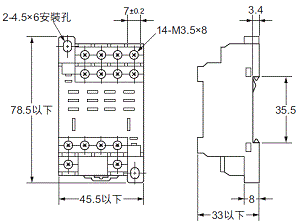

PYFZ-14型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 28

PYFZ-14-E型（手指保護構造）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 29

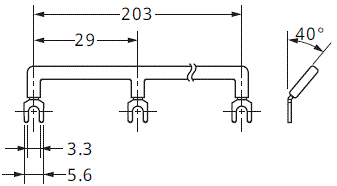

PYFZ/PYF用短路棒

同一個連接座內跨接

PYD-020B□ （2P）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 32

PYD-030B□ （3P）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 33

＊1 型號中的□內填入外皮顏色的指定記號。B （黑）、Y （黃）
＊2 訂購時請指定要幾包。

PYD-025B□ （2P）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 35

PYD-085B□ （8P）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 36

PYD-026B□ （2P）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 37

PYD-086B□ （8P）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 38

PYFZ-08/PYFZ-14用端子護蓋

安裝端子護蓋時的外形尺寸

PYCZ-C08型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 40

PYCZ-C14型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 41

PY08型
PY08-Y1型（L＝42以下）
PY08-Y3型（L＝60以下）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 42

PY08QN型
PY08QN2型
PY08QN-Y1型
PY08QN2-Y1型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 43

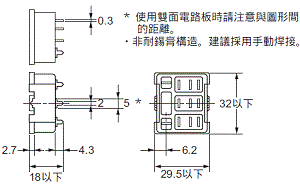

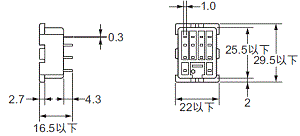

PY08-02型

• 非耐錫膏構造。建議採用手動焊接。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 44

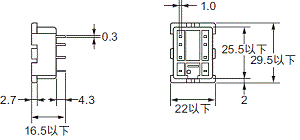

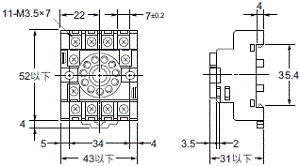

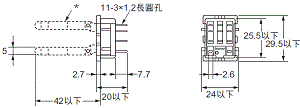

PY11型
PY11-Y1型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 45

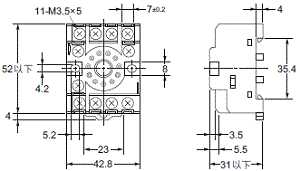

PY11QN型
PY11QN2型
PY11QN-Y1型
PY11QN2-Y1型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 46

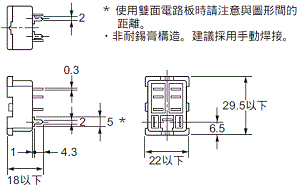

PY11-02型
• 非耐錫膏構造。建議採用手動焊接。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 47

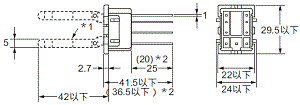

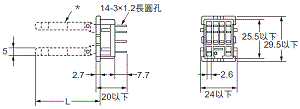

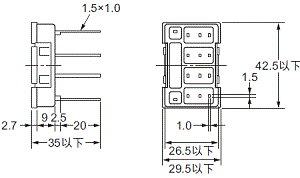

PY14型
PY14-Y1型（L＝42以下）
PY14-Y3型（L＝60以下）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 48

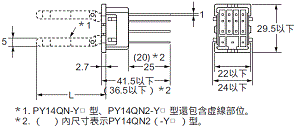

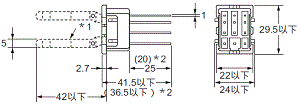

＊PY14-Y□ 型還包含虛線部位。

PY14QN型
PY14QN2型
PY14QN-Y1型（L＝42以下）
PY14QN2-Y1型（L＝42以下）
PY14QN-Y3型（L＝60以下）
PY14QN2-Y3型（L＝60以下）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 50

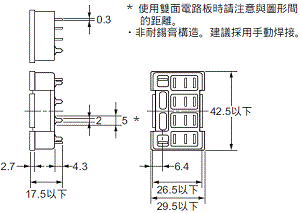

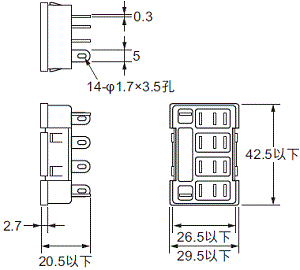

PY14-02型
• 非耐錫膏構造。
建議採用手動焊接。

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 51

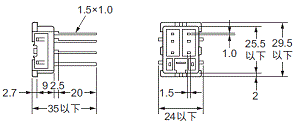

注1. 請使用厚度為1～2mm的連接座安裝面板。
2. PY14-Y1型及PY14QN-Y1型可適用於MY4型系列、MY4H型、MYQ4 （Z）型、MY2K型。
3. PY14-Y3型及PY14QN-Y3型可適用於H3Y型（計時器）。

PTF

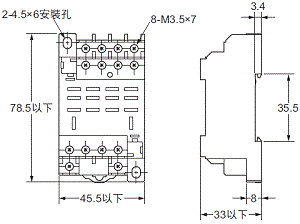

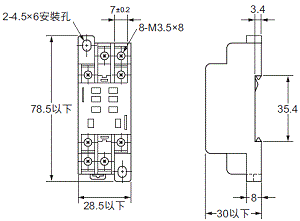

PTF08A型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 54

PTFZ-08-E型（手指保護構造）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 55

PTF08A-E型（手指保護構造）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 56

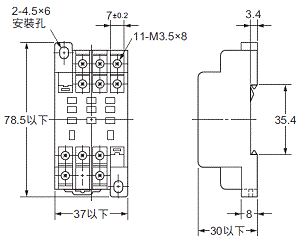

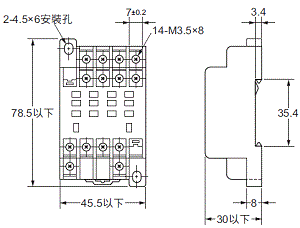

PTF11A型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 57

PTF14A型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 58

PTFZ-14-E型（手指保護構造）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 59

PTF14A-E型（手指保護構造）

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 60

注. 將PTF08A型、PTF08A-E型、PT08型與LY1型的繼電器搭配使用時，
請讓端子No.－間、－間、－間分別形成短路。（使用10A以上時）

PT

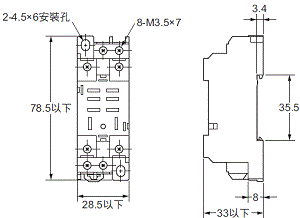

PT08型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 63

PT08QN型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 64

PT08-0型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 65

PT11型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 66

PT11QN型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 67

PT11-0型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 68

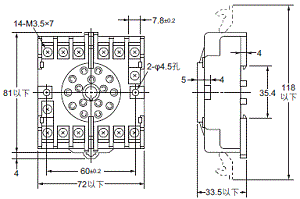

PT14型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 69

PT14QN型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 70

PT14-0型

注. 請使用厚度為1～2mm的連接座安裝面板。

P7LF

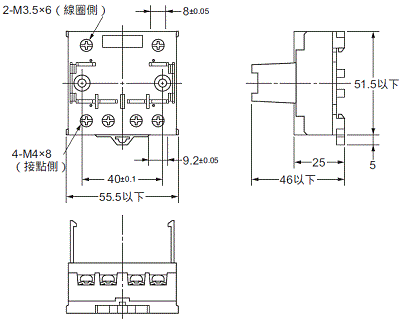

P7LF-06型

PF

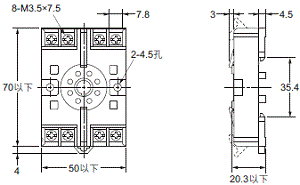

PF083A型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 76

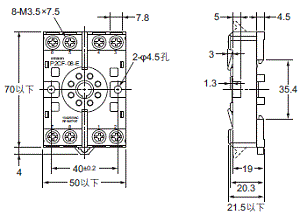

PF083A-E型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 77

PF085A型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 78

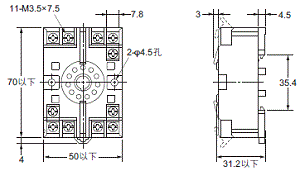

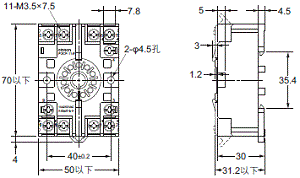

PF113A型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 79

PF113A-E型

注1. PF083A型、PF113A型的連接座卡榫溝槽在上側。（適用機種 MK型）
2. -E型為手指保護構造。無法使用圓形端子。請使用Y形等端子。

P2CF

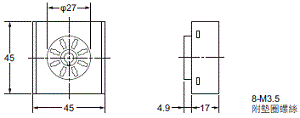

P2CF-08型

P2CF-08-E型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 84

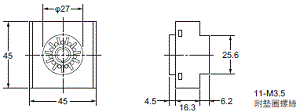

P2CF-11型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 85

P2CF-11-E型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 86

PFA

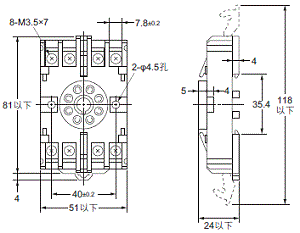

8PFA型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 88

8PFA1型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 89

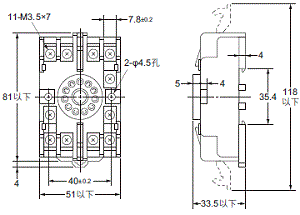

11PFA型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 90

14PFA型

P3G/P3GA

P3G-08型

P3GA-11型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 94

端子護蓋

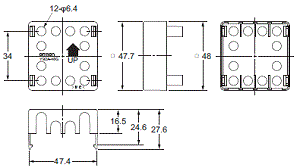

Y92A-48G型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 96

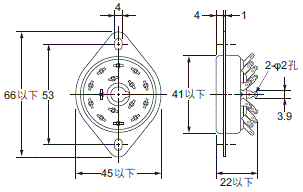

PL

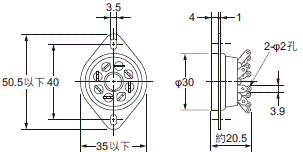

PL08型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 98

PL08-Q型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 99

PLE08-0型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 100

PL11型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 101

PL11-Q型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 102

PLE11-0型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 103

PL15型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 104

PL20型

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL 外觀尺寸 105

注. 安裝時請注意適用機種的卡榫溝槽方向。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
共用連接座/鋁軌相關產品規格說明書	- [2253KB]	2022年8月25日 20220825	共用連接座/鋁軌相關產品規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
Common Sockets Data Sheet	- [1547KB]	Oct 11, 2022 20221011	Common Sockets Data Sheet

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558

形狀	P2RF （表面連接）
針腳數	P2RF （表面連接）
5 pins	P2RFZ-05型約30g	P2RF-05型約27g	P2RFZ-05-E型＊約30g	P2RF-05-E型＊約38g
8 pins	P2RFZ-08型約38g	P2RF-08型約33g	P2RFZ-08-E型＊約38g	P2RF-08-E型＊約38g

產品&服務

P2RFZ / P2RF, P2R, P7TF, PYFZ / PYF, PTFZ / PTF, PYD, PT, P7LF, PF, P2CF, PFA, P3G / P3GA, PL

備有手指保護型。

備有安裝支架、PYFZ/PYF型用的短路棒。

新增無螺絲系列。

方形連接座

請至少訂購最小交貨單位

請至少訂購最小交貨單位

圓形連接座

請至少訂購最小交貨單位

端子護蓋

安裝支架

方形連接座用

圓形連接座用

請至少訂購最小交貨單位

安裝支架適用機種

方形連接座用

圓形連接座用

P2RFZ-□ （-E）用短路棒

短路棒

P2DN短路棒用絕緣蓋

絕緣蓋

P2RFZ-□用端子護蓋

端子護蓋

安裝端子護蓋時的外形尺寸 （單位：mm）

PYFZ用短路棒

同一個連接座內跨接

相鄰連接座間跨接

PYFZ-□用端子護蓋

端子護蓋

安裝端子護蓋時的外形尺寸

連接座特性

P2RF

P2RFZ-05型（1極）

P2RFZ-08型（2極）

P2R

P7TF

PYFZ/PYF

PYFZ-08型

PYFZ-14型

PYFZ-14-E型 （手指保護構造）

PYFZ/PYF用短路棒

同一個連接座內跨接

PYD-025B□ （2P）

PYD-085B□ （8P）

PYD-026B□ （2P）

PYD-086B□ （8P）

PYFZ-08/PYFZ-14用端子護蓋

安裝端子護蓋時的外形尺寸

PYCZ-C14型

PTF

PTFZ-08-E型（手指保護構造）

PTFZ-14-E型（手指保護構造）

PT

P7LF

PF

P2CF

PFA

P3G/P3GA

端子護蓋

PL

中文

English

Global Edition

其他產品

Y92A-[][]N

PYF[][]S / P2RF-[][]-S

PFP-[]N / -M / -S

安裝端子護蓋時的外形尺寸（單位：mm）

PYFZ-14-E型（手指保護構造）
