A22[]

使用拉臂即可輕鬆裝卸模組。

標準配備附手指保護機制的開關部。

使用φ25用環也可支援φ25的面板開孔。

無論是開型（叉形）或閉型（圓形）壓接端子皆可安裝。

IP65耐油型（不帶燈類型）／IP65 （帶燈類型）。

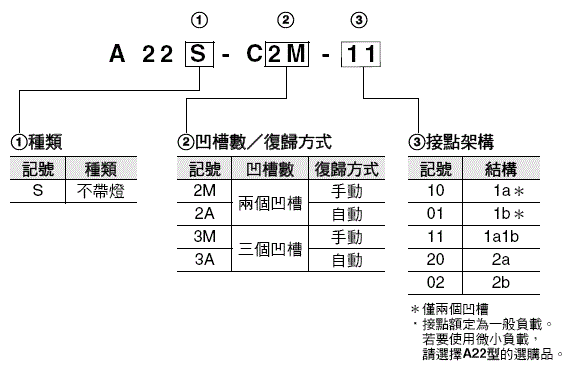

型號構成

型號基

操作部位、開關部套裝的型號。

種類

單品型號

操作部位

不帶燈類型(操作部位顏色只有黑色)

密封性			IP65耐油型
形狀			長桿
凹槽數	復歸方式		型號
兩個凹槽	手動		A22S-C2M
	自動		A22S-C2A
三個凹槽	手動		A22S-C3M
	自動		A22S-C3A

開關部（一般負載用）

形狀	不帶燈用
接點架構	型號
1a	A22-10M
1b	A22-01M
1a1b	A22-11M
2a	A22-20M
2b	A22-02M

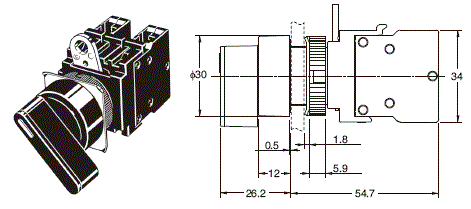

旋鈕型選擇開關（不帶燈類型）

旋鈕型選擇開關／A22S-C@型

註. 未指定部分的尺寸公差為±0.4mm。
