| 感測器部 | 放大器模組部 | |||
|---|---|---|---|---|
| 形狀 | 檢測距離(可變範圍) | 型號 | 輸出型態 | 型號 |
| 扁平型 非隔離  |
10mm (4～10mm) |
E2J-W10MA 1M | 直流3線式 NPN 開路集極輸出 |
E2J-JC4A 2M |
| 20mm20mm (8～20mm) |
E2J-W20MA 1M | |||
E2J
產品特色
扁平型放大器分離靜電容量型，最適合用於機械手臂
薄5.5mm的平頭
採用機械手臂專用線，提高耐曲折性
感測器部亦有動作指示燈
One touch 連接器，輕鬆安裝
本體
選購品（另售）
防塵保護蓋
並未隨附於感測器、放大器，請視需要額外訂購。
| 形狀 | 用途 | 適用 | 型號 |
|---|---|---|---|
 |
防塵用 ＊ | E2J-JC4A(放大器)用 | XS3Z-13 |
| E2J-W[]MA(感測器)用 | XS3Z-15 |
＊此防塵保護蓋為防塵用。不具備保護構造IP67的性能。
安裝於連接器上時，請確實推入連接器的安裝部。
附纜線感測器I/O接頭
並未隨附於感測器，請視需要額外訂購。
| 形狀 | 用途 | 纜線芯線數 | 纜線長度 | 型號 | 備註 |
|---|---|---|---|---|---|
 |
延長用 | 4芯 | 1m | XS3W-M421-401-R | M8螺絲固定型 機器手臂專用纜線 (耐震用) 直行/直行型 |
| 2m | XS3W-M421-402-R |
註. 詳細內容請參閱➜ 「感測器I/O連接器介紹」。
感測器部
| 型號 | E2J-W10MA | E2J-W20MA | |
|---|---|---|---|
| 標準檢測距離 | 10mm | 20mm | |
| 檢測距離可變範圍 | 4～10mm | 8～20mm | |
| 應差 | 檢測距離的15%以下 | ||
| 可檢測物體 | 導體及介電體 | ||
| 標準檢測物體 | 已接地金屬板 50×50×1mm | ||
| 應答頻率 | 70Hz以上 | ||
| 指示燈 | 檢測指示燈(黃色) | ||
| 環境溫度範圍 | 動作時、保存時：各-10～+55°C(不可結冰結露) | ||
| 環境濕度範圍 | 動作時、保存時：各35～85％RH(不可結露) | ||
| 振動(耐久性) | 10～500Hz 重複振幅2mm或150m/s2 X、Y、Z各方向 2h | ||
| 衝擊(耐久性) | 500m/s2 X、Y、Z 各方向 3次 | ||
| 保護構造 | IEC標準 IP66 | ||
| 連接方式 | 接頭中繼型(機器手臂專用纜線) (標準纜線長度1m) |
||
| 重量(包裝狀態) | 約30g | 約40g | |
| 材質 | 外殼 | 耐熱ABS | |
放大器模組部
| 型號 | E2J-JC4A | |
|---|---|---|
| 電源電壓 | DC24V±20% 漣波(p-p)10%以下 | |
| 消耗電流 | 30mA以下 | |
| 控制輸出 | 開關容量 | NPN開路集極輸出 100mA以下(DC30V以下) |
| 殘留電壓 | 1V以下 | |
| 指示燈 | 動作指示燈(橘色) 電源指示燈(綠色) |
|
| 感度調整旋鈕圈數 | 8圈、附指示器 | |
| 保護回路 | 逆接保護、負載短路保護、突波吸收 | |
| 環境溫度範圍 | 動作時、保存時：各-10～+55°C(不可結冰結露) | |
| 環境濕度範圍 | 動作時、保存時：各35～85%RH(不可結露) | |
| 溫度的影響(感測器+放大器) | 在0～40℃ 溫度範圍內，當+23℃ 時，檢測距離的±25%以下 | |
| 電壓的影響 | 額定電源電壓±20%的範圍內，為額定電源電壓時，檢測距離±1%以下 | |
| 絕緣阻抗 | 50MΩ min. (at 500 VDC)所有充電部與外殼間 | |
| 耐電壓 | AC1,000V 50/60Hz 1min所有充電部與外殼間 | |
| 振動(耐久性) | 10～150Hz 重複振幅1.5mm或100m/s2 X、Y、Z各方向 2h | |
| 衝擊(耐久性) | 300m/s2 X、Y、Z各方向 3次 | |
| 保護構造 | IEC規格 IP50 | |
| 連接方式 | 出線型(標準纜線長度2m) | |
| 重量(包裝狀態) | 約60g | |
| 材質 | 外殼 | ABS |
| 附屬品 | 安裝金具、使用說明書 | |
（單位：mm）
無指定尺寸公差：公差等級 IT16
本體
感測器部

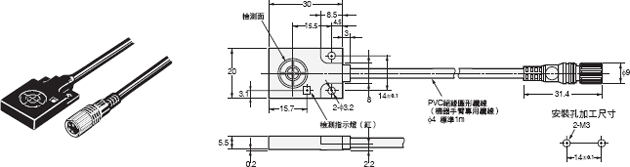

E2J-W10MA型

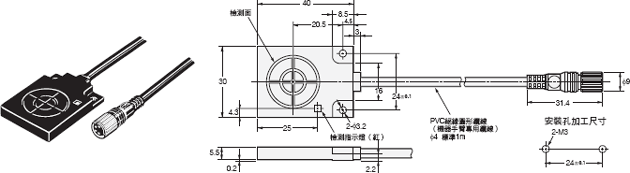

E2J-W20MA型
放大器模組部

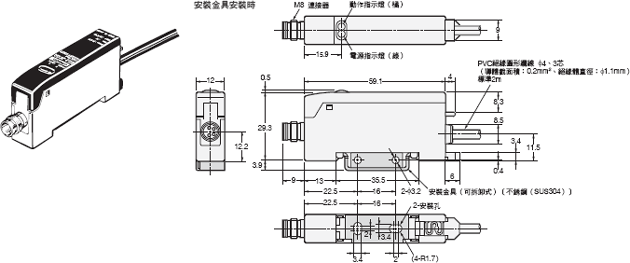

E2J-JC4A型
選購品（另售）
防塵保護蓋
材質：聚氯乙烯（紅）
XS3Z-13型（放大器E2J-JC4A型用）
XS3Z-15型（感測器E2J-W[]MA型用）
