| 檢測方式 | 適用管徑 | 形狀 | 輸出型式/動作模式 | 型號 | |
|---|---|---|---|---|---|
| 靜電容量方式 | φ8～11mm |  |
NPN開路集極輸出 | NO | E2K-L13MC1 2M |
| NC | E2K-L13MC2 2M | ||||
| φ12～26mm |  |
NO | E2K-L26MC1 2M | ||
| NC | E2K-L26MC2 2M | ||||
E2K-L
產品特色
不受管路、液體顏色影響的液面高度感測器
旁通管安裝型
適合φ8～11mm、φ12～26mm各種管徑
放大器內藏型，節省安裝空間
本體
| 型號 | E2K-L13MC[] | E2K-L26MC[] | ||
|---|---|---|---|---|
| 適用管路 | 材質 | 非金屬 | ||
| 尺寸 | 外徑 | Φ 8～11mm | Φ 12～26mm | |
| 厚度 | 1mm以下 | 1.5mm以下 | ||
| 可檢測物體 | 液體 ＊ | |||
| 重複距離精度 | ±0.2mm以下 | |||
| 應差 | 因管路尺寸、溶液而變動的參考值 | 0.6～5mm | 0.3～3mm | |
| 電源電壓(操作電壓) | DC12～24V 漣波10%以下(DC10.8～30V) | |||
| 消耗電流 | 12mA以下 | |||
| 控制輸出 | 開關容量 | 100mA以下 | ||
| 殘留電壓 | 1V以下(負載電流：100mA、纜線長度：2m時) | |||
| 檢測液面位置 | 凹陷記號位置 詳情請參閱 「近接感測器技術指南操作篇」 | |||
| 指示燈 | 檢測指示燈(橘色) | |||
| 環境溫度範圍 | 使用時：0～+55°C、保存時：-10～+65°C(不可凍結、凝結) | |||
| 環境濕度範圍 | 使用時・保存時：各25～85%RH(不可凝結) | |||
| 溫度的影響 | 0～＋55℃ 的溫度範圍內，＋23℃ 時的檢測程度的±4mm （純水及20％鹽水） （但使用E2K-L13MC[]型、管徑φ8、純水時則為±6mm） |
|||
| 電壓的影響 | 額定電源電壓±10%的範圍內，為額定電源電壓時，檢測程度的±0.5mm | |||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC)所有充電部與外殼間 | |||
| 耐電壓 | AC500V 50/60Hz 1min 所有充電部與外殼間 | |||
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | |||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | |||
| 保護構造 | IEC標準 IP66 | |||
| 連接方式 | 出線型(標準纜線長度2m) | |||
| 重量(包裝狀態) | 約70g | |||
| 材質 | 外殼、保護蓋 | 耐熱ABS | ||
| 纜線夾 | NBR | |||
| 附屬品 | 束線帶2條、防滑管4個、感度調整用螺絲起子1支、使用說明書 | |||
＊以下情況可能無法穩定檢測。請確認您使用裝置的檢測性能後再行使用。
（1）液體的介電常數或導電率偏低時，因本機為靜電容量式，故可能無法檢測液面。
（2）液體容量僅有少量，或是因為管徑較細、厚度較厚等因素，
使液體高低的變化較容量變化相對微小時。
（3）管路內壁殘留高黏度液體或大量泡沫，或管路外壁附著或累積髒污時。
（3）管路內壁殘留高黏度液體或大量泡沫，或管路外壁附著或累積髒污時。
（單位：mm）
無指定尺寸公差：公差等級 IT16

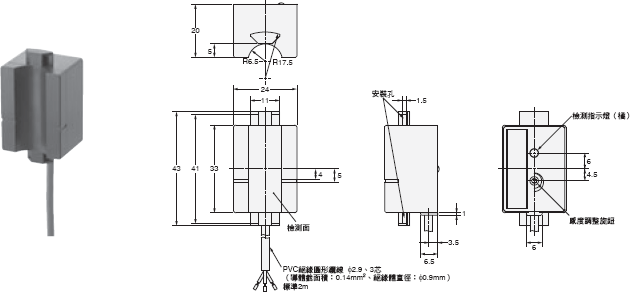

E2K-L13MC1型

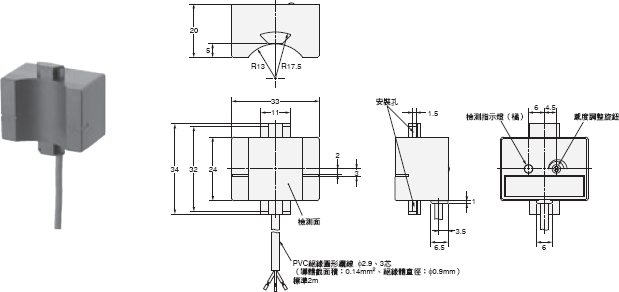

E2K-L26MC1型
