| 形状 | 檢測距離 (可變範圍) |
出力形式 | 型號/動作模式 | |
|---|---|---|---|---|
| NO | NC | |||
| 扁平型 非隔離  |
10mm | 直流3線式 NPN |
E2K-F10MC1 2M | E2K-F10MC2 2M |
| 10mm ［4～10mm］ |
E2K-F10MC1-A 2M | E2K-F10MC2-A 2M | ||
E2K-F
產品特色
厚度10mm扁型靜電容量型
空間效率佳的扁平型 （放大器內藏型、厚度10mm）
可直接安裝於金屬表面上
本體
| 型號 | E2K-F10MC[]-A | E2K-F10MC[] | |
|---|---|---|---|
| 檢測距離 | 10mm (檢測距離可變範圍：4～10mm) | 10mm±10% | |
| 設定距離 | 0～7.5mm ＊ | ||
| 應差 | 檢測距離的15%以下 | ||
| 可檢測物體 | 導體及介電體 | ||
| 標準檢測物體 | 已接地金屬板 50×50×1mm | ||
| 應答頻率 | 100Hz | ||
| 電源電壓 (操作電壓範圍) |
DC12～24V 漣波(p-p)10%以下(DC10～30V) | ||
| 消耗電流 | 10mA以下(DC24V時) | ||
| 控制輸出 | 開關容量 | NPN開路集極、最大100mA (DC30V時) | |
| 殘留電壓 | 1.5V以下(負載電流100mA、纜線長度2m時) | ||
| 指示燈 | 檢測指示燈(紅色) | ||
| 感度調整旋鈕圈數 | 11圈 | ―― | |
| 動作模式(檢測物體接近時) | NO 的詳細內容請參閱DM內「輸入輸出部回路圖」的時序圖 | ||
| 保護回路 | 逆接保護、突波吸收 | ||
| 環境溫度範圍 | 動作時、保存時：各-10～+55℃(不可結冰、結露) | ||
| 環境濕度範圍 | 動作時、保存時：各35～85%RH | 動作時、保存時：各35～95%RH | |
| 溫度的影響 | 在-10～+55℃ 溫度範圍內，當+23℃ 時，檢測距離的±15%以下 | ||
| 電壓的影響 | 額定電源電壓±10%的範圍內，為額定電源電壓時，檢測距離±2.5%以下 | ||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||
| 耐電壓 | AC500V 50/60Hz 1min 所有充電部與外殼間 | ||
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | ||
| 保護構造 | IEC標準IP64 | IEC標準IP66 | |
| 連接方式 | 出線型(標準纜線長度2m) | ||
| 重量(包裝狀態) | 約35g | ||
| 材質 | 外殼 | 耐熱ABS | |
| 檢測面 | |||
| 附屬品 | 使用說明書 | ||

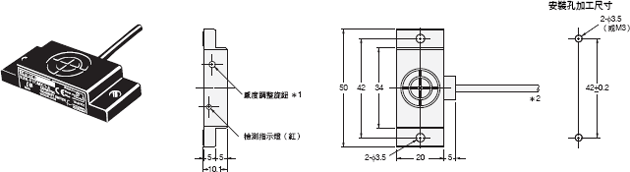

（單位：mm）
無指定尺寸公差：公差等級 IT16
E2K-F型
＊1. 僅有E2K-F10MC[]-A型附感度調整旋鈕。
＊2. PVC絕緣圓形纜線φ2.9、3芯（導體截面積：0.14mm2、絕緣體直徑：φ0.9mm）標準2m
