| 形狀 | 檢測距離 | 輸出型態 | 型號 | ||
|---|---|---|---|---|---|
| 動作模式 | |||||
| NO | NC | ||||
|
非隔離
 |
M12 | 4mm | 直流3線式 NPN | E2K-X4ME1 2M | E2K-X4ME2 2M |
| 直流3線式 PNP | E2K-X4MF1 2M | E2K-X4MF2 2M | |||
| 交流2線式 | E2K-X4MY1 2M | E2K-X4MY2 2M | |||
| M18 | 8mm | 直流3線式 NPN | E2K-X8ME1 2M | E2K-X8ME2 2M | |
| 直流3線式 PNP | E2K-X8MF1 2M | E2K-X8MF2 2M | |||
| 交流2線式 | E2K-X8MY1 2M | E2K-X8MY2 2M | |||
| M30 | 15mm | 直流3線式 NPN | E2K-X15ME1 2M | E2K-X15ME2 2M | |
| 直流3線式 PNP | E2K-X15MF1 2M | E2K-X15MF2 2M | |||
| 交流2線式 | E2K-X15MY1 2M | E2K-X15MY2 2M | |||
E2K-X
產品特色
通用螺紋靜電容量型
M12、M18、M30型，尺寸種類豐富
檢測距離固定，非調整型近接開關
本體
選購品（另售）
安裝金具
詳細內容請參閱➜Y92□型
| 型號 | E2K-X4ME[] E2K-X4MF[] E2K-X4MY[] |
E2K-X8ME[] E2K-X8MF[] E2K-X8MY[] |
E2K-X15ME[] E2K-X15MF[] E2K-X15MY[] |
|
|---|---|---|---|---|
| 檢測距離 | 4mm±10% | 8mm±10% | 15mm±10% | |
| 設定距離 ＊1 | 0～2.8mm | 0～5.6mm | 0～10mm | |
| 應差 | 檢測距離的4～20% | |||
| 可檢測物體 | 導體及介電體 | |||
| 標準檢測物體 | 已接地金屬板 50×50×1mm | |||
| 應答頻率 |
E、F型： 100Hz、 Y型： 10Hz |
|||
| 電源電壓 ＊2 (操作電壓範圍) |
E、F型： DC12～24V (DC10～30V) Y型： AC100～220V (AC90～250V) |
|||
| 消耗電流 | E、F型： 15mA以下 | |||
| 漏電流 | Y型： 2.2mA以下 | |||
| 控制輸出 | 開關容量 |
E、F型： 200mA以下 ＊2 Y型： 10～200mA |
||
| 殘留電壓 |
E、F型： 2V以下(負載電流200mA、纜線長度2m時) Y型： 「特性資料」 |
|||
| 指示燈 |
E、F型： 檢測指示燈(紅色) Y型： 動作指示燈(紅色) |
|||
| 動作模式 (檢測物體接近時) |
E1、F1、Y1型： NO E2、F2、Y2型： NC 詳情請參閱DM內「輸入輸出部回路圖」的時序圖 |
|||
| 保護回路 |
E、F型：逆接保護、突波吸收、負載短路保護、輸出逆接保護、 Y型：突波吸收 |
|||
| 環境溫度範圍 | 動作時、保存時：各 -25～+70℃ (不可結冰、結露) |
動作時、保存時：各 -10～+55℃ (不可結冰、結露) |
||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH(不可結露) | |||
| 溫度的影響 | 使用溫度範圍內，+23℃ 時的檢測距離的±20%以下 | |||
| 電壓的影響 | E、F型：額定電源電壓±20%的範圍內，為額定電源電壓時、檢測距離的±2%以下 Y型：額定電源電壓±10%的範圍內，為額定電源電壓時，檢測距離±2%以下 |
|||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | |||
| 耐電壓 | E、F型：AC1,000V 50/60Hz 1min 所有充電部與外殼間 Y型：AC2,000V 50/60Hz 1min 所有充電部與外殼間 |
|||
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | |||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | |||
| 保護構造 | IEC標準 IP66、自社耐油規範 | |||
| 連接方式 | 出線型(標準纜線長度2m) | |||
| 重量(包裝狀態) | 約65g | 約145g | 約205g | |
| 材質 | 外殼 | 耐熱 ABS | ||
| 檢測面 | ||||
| 緊固螺帽 | 聚縮醛 | |||
| 附屬品 | 使用說明書 | |||
＊1. 表記的數字為標準檢測物體的檢測距離。關於其他材質，請參閱「特性資料」➜請參閱型錄第 3 頁。
＊2. E、F型（直流開關型）可使用DC24V±20％ （平均值）的全波整流電源。
（單位：mm）
無指定尺寸公差：公差等級 IT16

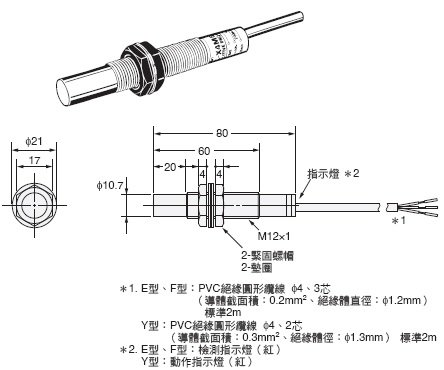

E2K-X4ME[]型
E2K-X4MF[]型
E2K-X4MY[]型

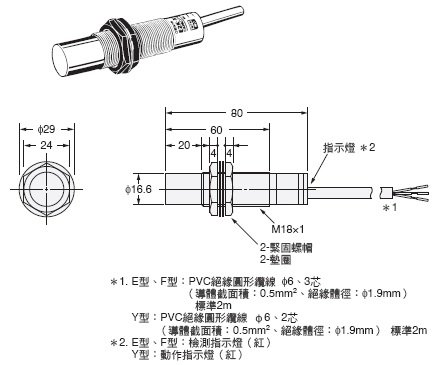

E2K-X8ME[]型
E2K-X8MF[]型
E2K-X8MY[]型

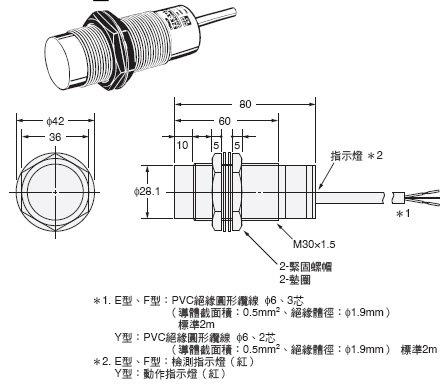

E2K-X15ME[]型
E2K-X15MF[]型
E2K-X15MY[]型

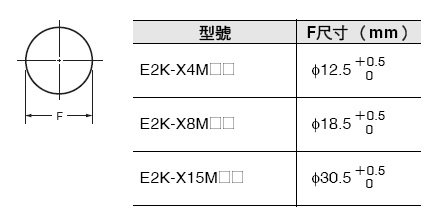

安裝孔加工尺寸
