| 形狀 | 檢測距離 | 輸出型態 | 型號 | ||||
|---|---|---|---|---|---|---|---|
| 動作模式 | |||||||
| NO | NC | ||||||
| 標準型 |  |
25mm ［3 ～ 25mm］ |
直流3線式 NPN | E2K-C25ME1 2M | E2K-C25ME2 2M | ||
| 直流3線式 PNP | E2K-C25MF1 2M | E2K-C25MF2 2M | |||||
| 交流2線式 | E2K-C25MY1 2M | E2K-C25MY2 2M | |||||
| 抗雜訊型 | 20mm ［3 ～ 20mm］ |
直流3線式 NPN | E2K-C20MC1 2M | E2K-C20MC2 2M | |||
| 交流直流両用2線式 | E2K-C20MT1 2M | E2K-C20MT2 2M | |||||
E2K-C
產品特色
可調整感度的長距離靜電容式近接開關
已獲CE認證（直流3線式、交流直流兩用2線式）
另有能在強烈雜訊的環境下使用的機種
本體
配件（選購）
安裝金具
隨附於感測器。
| 形狀 | 型號 | 數量 | 備註 | |
|---|---|---|---|---|
 |
Y92E-A34 | 1個 | 附於商品中。 | |
標準型
|
型號
|
E2K-C25M[]1 | E2K-C25M[]2 | E2K-C25MY1 | E2K-C25MY2 | |
|---|---|---|---|---|---|
| 標準檢測距離 ＊ | 25mm | ||||
| 檢測距離 可變範囲 | 3～25mm | ||||
| 可檢測物體 | 導體及介電體 | ||||
| 標準檢測物體 | 以接地金屬板 50×50×1mm | ||||
| 應差 | 檢測距離的15%以下 (標準檢測物體調整為25mm±10%時) | ||||
| 應答頻率 | 70Hz | 10Hz | |||
| 電源電壓 (使用電壓範圍) |
DC12～24 漣波 (p-p) 10%以下 (DC10～30V) | AC100～220V (AC90～250V) 50/60Hz |
|||
| 消耗電流 | E、F型：10mA以下(DC12V時)、16mA以下(DC24V時) | ||||
| 漏電流 | Y型：1mA以下(AC100V50/60Hz時)、2mA以下(AC200V50/60Hz時)(輸出為OFF状態) | ||||
| 控制輸出 | 開關容量 | 200mA以下 | 5～200mA(抵抗負荷) | ||
| 残留電壓 | 2V以下(負載電流200mA、導線長度2m時) | 請參閱「特性資料」 | |||
| 指示燈 | 檢測顯示(紅色) | 檢測顯示(紅色) | |||
| 動作模式 (檢測物體接近時) |
E1、F1、Y1型：NO E2、F2、Y2型：NC 詳情請參閱「輸出輸入段回路圖」的時序 |
||||
| 保護回路 | 反接保護、突波吸收 | - | |||
| 環境温度範圍 | 動作時、保存時：各-25～+70°C(不可結冰結露) | ||||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH(不可結露) | ||||
| 温度的影響 | 在-10～+55°C温度範圍内+23°C時 ，檢測距離的±15%以下 在-25～+70°C温度範圍内+23°C時 ，檢測距離的±25%以下 |
||||
| 電壓的影響 | 額定電源電壓±15%範囲内 ， 為額定電源電壓時 ，檢測距離的±2%以下 | 額定電源電壓AC100+20%、-10% AC200V±20%範囲内 為額定電源電圧時 ，檢測距離±2%以下 | |||
| 絶縁阻抗 | 50MΩmin ( at 500V DC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | AC1,500V 50/60Hz 1min 所有充電部與外殼間 | |||
| 振動(耐久性) | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝撃(耐久性) | 500m/s2 X、Y、Z各方向 10回 | ||||
| 保護構造 | IEC規格 IP66 | ||||
| 連接方式 | 出線型 (標準導線長度2m) | ||||
| 質量(包裝状態) | 約200g | ||||
| 材質 | 外殼 | 耐熱ABS | |||
| 檢測面 | |||||
| 附屬品 | 専用安裝金具、M4螺絲、使用説明書 | ||||
＊檢測標準檢測物體時的檢測距離。關於其他材質，請參照「特性資料」。
抗雜訊型
|
型號
|
E2K-C20MC1 | E2K-C20MC2 | E2K-C20MT1 | E2K-C20MT2 | |
|---|---|---|---|---|---|
| 標準檢測距離 ＊1 | 20mm | ||||
| 檢測距離 可變範圍 | 3～20mm | ||||
| 可檢測物體 | 導體及介電體 | ||||
| 標準檢測物體 | 以接地金屬板 50×50×1mm | ||||
| 應差 | 檢測距離的15%以下 (標準檢測物體調整為20mm±10%時) | ||||
| 應答頻率 ＊2 | 40Hz | AC電源時25Hz 、DC電源時 40Hz | |||
| 電源電壓 (使用電壓範圍) |
DC12～24 漣波 (p-p) 10%以下 (DC10～30V) | AC24～240V (50/60Hz) 、 DC24～240V (AC20～250V 50/60Hz 、DC20～250V ) |
|||
| 消耗電流 | 13mA以下 (DC24V時) | ―― | |||
| 漏電流 | ―― | 1.5mA以下(DC24V時) 、1.7mA以下(AC110V 50/60Hz時)、2.5mA以下(AC250V 50/60Hz時) 請參閱「特性資料」 | |||
| 控制輸出 | 開關容量 | 250mA以下 | 5～200mA (電阻負載) | ||
| 残留電壓 | 2.5V以下 (負載電流250mA 、導線長度2m時) | AC電源時: 10V以下、DC電源時: 8V以下 請參閱「特性資料」 | |||
| 指示燈 | 動作指示燈 (黃色) | ||||
| 動作模式 (檢測物體接近時) |
C1、T1型：NO C2、T2型：NC 詳情請參閱「輸出輸入段回路圖」的時序 |
||||
| 保護回路 | 反接保護、突波吸收 | 突波吸収 | |||
| 環境温度範圍 | 動作時、保存時：各-25～+70°C(不可結冰結露) | ||||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH(不可結露) | ||||
| 温度的影響 | 在-10～+55°C温度範圍内+23°C時 ，檢測距離的±15%以下 在-25～+70°C温度範圍内+23°C時 ，檢測距離的±25%以下 |
||||
| 電壓的影響 | 額定電源電壓±15%範囲内 ， 為額定電源電壓時 ，檢測距離的±2%以下 | ||||
| 絶縁阻抗 | 50MΩmin ( at 500V DC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | AC1,500V 50/60Hz 1min 所有充電部與外殼間 | |||
| 振動(耐久性) | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝撃(耐久性) | 500m/s2 X、Y、Z各方向 10回 | ||||
| 保護構造 | IEC規格 IP65 | ||||
| 連接方式＊3 | 出線型 (導線長度2m) | ||||
| 質量(包裝状態) | 約240g | ||||
| 材質 | 外殼 | PBT | |||
| 檢測面 | |||||
| 附屬品 | 専用安裝金具、M4螺絲、使用説明書 | ||||
＊1. 檢測標準檢測物體時的檢測距離。關於其他材質，請參照「特性資料」。
＊2. 應答頻率為平均值。
＊3. 僅有導線長度為2m者。請使用截面積0.5mm2以上的電纜延長長度。
（單位：mm）
無指定尺寸公差：公差等級 IT16
本體

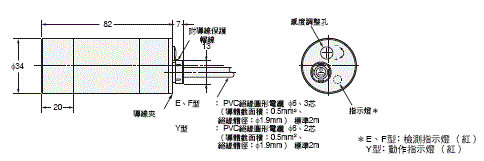

E2K-C25M[][]型

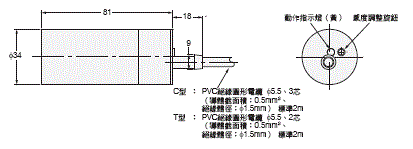

E2K-C20M[][]型
配件（選購）

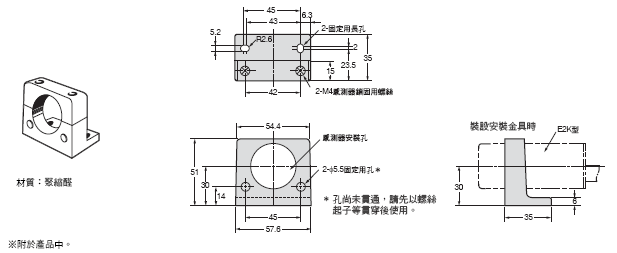

專用安裝金具
Y92E-A34型
