| 感測器部 | 放大器模組部 | ||||
|---|---|---|---|---|---|
| 形狀 | 穩定檢測距離 | 型號 | 輸出型態 | 型號 | |
|
隔離
 |
M5 | 1.5mm |
E2CY-X1R5A 3M
|
直線3線式 NPN 開路集極 |
E2CY-SD11 2M
|
| φ5.4 |
E2CY-C1R5A-1 3M
|
||||
| φ8 | 2mm |
E2CY-C2A 3M
|
|||
| 扁平型 | 3mm |
E2CY-V3A 3M
|
|||
| φ8 | 2mm |
E2CY-C2AF 3M
|
|||
E2CY-SD
產品特色
可輕鬆調整非磁性金屬檢測感度的放大器分離型近接感測器
檢測非磁性金屬（鋁、銅等）
另備有小型平頭（E2CY-V3A型）、耐化學性用氟樹脂型（E2CY-C2AF型）
可輕鬆調整感度（操作一次教導）
檢測狀態為數值，一目了然（數位顯示）
本體
感測器部
| 型號 | E2CY-X1R5A E2CY-C1R5A-1 |
E2CY-C2A(F) | E2CY-V3A | |
|---|---|---|---|---|
| 穩定檢測距離 | 0～1.5mm | 0～2mm | 0～3mm | |
| 應差 | 檢測距離的10%以下(放大器FINE時) 檢測距離的15%以下(放大器NORM時) |
|||
| 可檢測物體 | 非磁性金屬 | |||
| 標準檢測物體 | 鋁8×8×1mm | 鋁12×12×1mm | ||
|
應答頻率＊1
|
40Hz以上(放大器FINE時) 100Hz以上(放大器NORM時) |
|||
| 環境溫度範圍 | 動作時：-10～+55℃ 保存時：-25～+70℃ (不可結冰結露) |
|||
| 環境濕度範圍 | 動作時、保存時 ： 各35 ～ 95%RH (不可結露) | |||
| 溫度的影響＊2 | -10～+55℃ |
+23℃ 時的檢測距離的 ±15%以下 |
+23℃ 時的檢測距離的 ±10%以下 |
+23℃ 時的檢測距離的 ±15%以下 |
| 0～+40℃ |
+23℃ 時的檢測距離的 ±10%以下＊3 |
+23℃ 時的檢測距離的 ±10%以下 |
||
|
振動(耐久性)
|
10～500Hz重複振幅2mm 或、150m/s2 X、Y、Z 各方向2h | |||
|
衝擊(耐久性)
|
500m/s2 X、Y、Z 各方向3次 | |||
|
保護構造
|
IEC60529規格IP67 | |||
|
連接方式
|
出線型(高頻同軸纜線、標準纜線長3m) | |||
|
纜線長度
特性補償範圍 |
0.5～5m＊4 | |||
|
重量(包裝狀態)
|
約35g | |||
|
材質
|
外殼
|
不銹鋼 | 鋅壓鑄 | |
|
檢測面
|
耐熱ABS (E2CY-C2AF型為氟樹脂) | |||
|
纜線
|
軟質聚氯乙烯(E2CY-C2AF型為氟樹脂) | |||
|
鎖緊螺帽
|
鍍鎳黃銅(僅E2CY-X1R5A型) | |||
|
鋸齒型墊圈
|
鍍鋅鐵(僅E2CY-X1R5A型) | |||
|
安裝螺絲
|
鍍鋅鐵(僅E2CY-V3A型) | |||
＊1. 使用放大器模組的DC開關控制輸出的平均值。
檢測條件：以標準檢測物體為準，與檢測物體的間隔為標準檢測物體的2倍，
設定距離為穩定檢測距離的1/2。
＊2. 放大器模組部的環境溫度固定為＋23℃時。
＊3. E2CY-C1R5A-1型為＋23℃ 時的檢測距離的±15％以下。
＊4. 延長纜線時，請使用相當於1.5D-2V（JIS C 3501）（特性阻抗50Ω）的產品。
放大器模組部
| 型號 | E2CY-SD11 | |
|---|---|---|
|
電源電壓
|
DC12～24Ｖ±10% 漣波10%以下 | |
|
消耗電力
|
1080mW以下(電源電壓24V時45mA以下) | |
|
檢測距離調整範圍
|
穩定檢測距離的10%以上 | |
|
感度設定
|
教導方式/手動調整 | |
|
控制輸出
|
NPN開路集極(DC26.4V以下)
負載電流：100mA以下、殘留電壓：1V以下
|
|
|
功能
|
OFF-Delay
計時器 |
0ms～40ms (1ms～20ms：1ms單位、20ms～40ms：5ms單位) |
|
歸零
|
有 | |
|
起始復歸
|
有(初始化設定狀態，恢復為工廠出貨時的狀態) | |
|
遲滯設定
|
3～可變 | |
|
自我診斷功能
|
錯誤內容顯示(感測器斷路、感測器短路、輸出短路) | |
|
動作模式
|
NO、NC切換方式 | |
|
保護回路
|
電源逆接保護、輸出短路保護 | |
|
指示燈
|
動作指示燈：(橘色) | |
|
數位顯示 ＊1
|
檢測量顯示(FINE：最大4000、NORM：最大2000)、長條顯示、功能顯示：(紅色) | |
|
反相顯示
|
有 | |
|
環境溫度範圍
|
動作時：-10～+55 ℃、保存時：-25～+70 ℃(不可結冰結露) | |
|
環境濕度範圍
|
動作時、保存時：各35～85%RH(不可結露) | |
|
溫度的影響 ＊2
|
在-10～+55℃ 的範圍內，當23℃ 時，檢測距離的±10%以下 | |
|
電壓的影響
|
額定電源電壓±10%範圍內，為額定電源電壓時，檢測距離的±1%以下 | |
|
絕緣阻抗
|
20MΩ min. (at 500 VDC) 所有充電部與外殼間 | |
|
耐電壓
|
AC1,000V 50/60Hz 1min 所有充電部與外殼間 | |
|
振動(耐久性)
|
10～150Hz 重複振幅1.5mm或100m/s2 X、Y、Z各方向2h | |
|
衝擊(耐久性)
|
300m/s2X、Y、Z各方向 3次 | |
|
保護構造
|
IEC60529規格 IP50(連接感測器纜線並安裝保護蓋時) | |
|
連接方式
|
出線型(標準纜線長2m) | |
|
重量(包裝狀態)
|
約100ｇ | |
|
材質
|
外殼
|
聚對苯二甲酸丁二酯(PBT) |
|
外蓋
|
聚碳酸酯 | |
|
纜線連接螺絲
|
鍍鋅鐵 | |
| 附屬品 | 安裝金具 E39-L143型(不銹鋼(SUS304))、使用說明書 | |
＊1. 將感測器接近鐵等磁性金屬時，數位顯示會變動至負值。也有例外存在，因
此請參閱第5頁「正確使用須知」的「高速移動磁性金屬」。
＊2. 感測器部的環境溫度為＋23℃ 時。
註. 亦可不使用安裝金具而安裝於鋁軌。
（單位：mm）
無指定尺寸公差：公差等級 IT16
感測器部

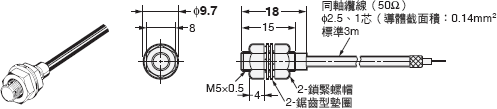

E2CY-X1R5A型
E2CY-C1R5A-1型
E2CY-C2A(F)型
＊ E2CY-C2AF型為同軸纜線（氟樹脂）φ2.5、1芯（導體截面積：0.17mm2）標準3m

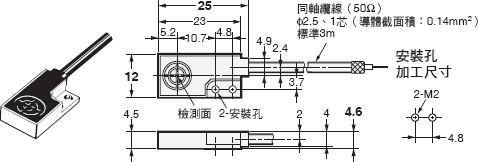

E2CY-V3A型
放大器模組部

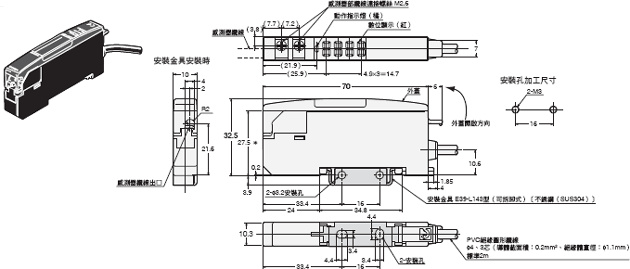

E2CY-SD11型
＊至數位顯示面的尺寸為29.3，至操作按鈕面的尺寸為29.8。
註.亦可不使用安裝金具而安裝於鋁軌。中文
