| 形狀 | 檢測距離 | 型號 | ||
|---|---|---|---|---|
| 動作模式 | ||||
| NO | NC | |||
|
非遮蔽
|
[]17 | 5mm | TL-Q5MD1 2M ＊1 ＊2 | TL-Q5MD2 2M ＊1 |
| []25 | 7mm | TL-N7MD1 2M ＊1 | TL-N7MD2 2M ＊1 | |
| []30 | 12mm | TL-N12MD1 2M ＊1 | TL-N12MD2 2M ＊1 | |
| []40 | 20mm | TL-N20MD1 2M ＊1 | TL-N20MD2 2M ＊1 | |
TL-N / -Q
產品特色
機種豐富，可因應各種用途
輕易安裝於高速脈衝產生器、高速旋轉控制上
可安裝於金屬面（-N類型）
種類豐富，最適合各種限度控制、計數控制等用途（-N類型）
本體
直流2線式
＊1. 另提供不同頻率類型，防止相互干擾。型號為TL-N[]MD[]5型、TL-Q5MD[]5型。（例：TL-N7MD15）。
＊2. 另有耐繞曲導線（Robot Cord）類型。型號後面會加上-R。（例：TL-Q5MD1-R 2M）。
直流3線式/交流2線式
| 形狀 | 檢測距離 | 輸出型態 | 型號 | ||
|---|---|---|---|---|---|
| 動作模式 | |||||
| NO | NC | ||||
|
非遮蔽
|
8×9 | 2mm | 直流3線式NPN | TL-Q2MC1 2M | — |
| []17 | 5mm | TL-Q5MC1 2M ＊1 ＊2 | TL-Q5MC2 2M | ||
| 直流3線式PNP | TL-Q5MB1 2M | — | |||
| []25 | 5mm | 直流3線式NPN | TL-N5ME1 2M ＊1 ＊2 | TL-N 5ME2 2M ＊1 | |
| 交流2線式 | TL-N5MY1 2M ＊1 | TL-N5MY2 2M ＊1 | |||
| []30 | 10mm | 直流3線式NPN | TL-N10ME1 2M ＊1 ＊2 | TL-N 10ME2 2M ＊1 | |
| 直流3線式PNP | TL-N10MF1 2M ＊1 | — | |||
| 交流2線式 | TL-N10MY1 2M ＊ | TL-N10MY2 2M ＊1 | |||
| []40 | 20mm | 直流3線式NPN | TL-N20ME1 2M ＊1 ＊2 | TL-N 20ME2 2M ＊1 | |
| 交流2線式 | TL-N20MY1 2M ＊1 | TL-N20MY2 2M ＊1 | |||
＊1. 另提供不同頻率類型，防止相互干擾。 型號為TL-[][]M[][]5型。（例：TL-N5ME15）。
＊2. 另有耐繞曲導線（Robot Cord）類型。型號後面會加上-R。（例：TL-Q5MC1-R 2M）。
選購品（選購）
安裝金具 部分型號的安裝金具隨附於感測器，請確認適用感測器型號的欄位。【外觀尺寸圖➜第 11 頁】
| 種類 | 型號 | 適用感測器型號 | |
|---|---|---|---|
| 附於該型號感測器 | 選購 | ||
| 安裝金具 | Y92E-C5 | TL-N5ME[], TL-N7MD[] | TL-N5MY[] |
| Y92E-C10 | TL-N10ME[], TL-N12MD[], TL-N10MF1[] |
TL-N10MY[] | |
| Y92E-C20 | TL-N20ME[], TL-N20MD[] | TL-N20MY[] | |
| 電線管用安裝 金具 |
Y92E-N5C15 | --- | TL-N5ME[], TL-N5MY[] |
| Y92E-N10C15 | --- | TL-N10ME[], TL-N10MY[] | |
直流2線式
| 型號 | TL-Q5MD[] | TL-N7MD[] | TL-N12MD[] | TL-N20MD[] | |
|---|---|---|---|---|---|
| 檢測距離 | 5mm±10% | 7mm±10% | 12mm±10% | 20mm±10% | |
| 設定距離 | 0～4mm | 0～5.6mm | 0～9.6mm | 0～16mm | |
| 應差 | 檢測距離的10%以下 | ||||
| 可檢測物體 | 磁性金屬( 非磁性金屬會降低檢測距離。請參閱「特性資料」→第 6 頁) | ||||
| 標準檢測物體 | 鐵18×18×1mm | 鐵30×30×1mm | 鐵40×40×1mm | 鐵50×50×1mm | |
| 應答頻率＊ | 500Hz | 300Hz | |||
|
電源電壓 |
DC12～24V 漣波(p-p) 10%以下(DC10～30V) | ||||
| 漏電流 | 0.8mA 以下 | ||||
|
控 制 出 |
開關 容量 |
3～100mA | |||
|
殘留 電壓 |
3.3V以下（負載電流100mA、導線長度2m時） | ||||
| 指示燈 | D1型：動作指示燈(紅色)、設定指示燈(綠色) D2型：動作指示燈(紅色) |
||||
| 動作模式 (檢測物體 接近時) |
D1型：NO D2型：NC 詳情請參閱「輸入輸出段回路圖」的時序圖→第 7 頁 |
||||
| 保護回路 | 負載短路保護、突波吸收 | ||||
| 環境溫度範圍 | 動作時、保存時：各-25～+70℃ ( 不可凍結、凝結) | ||||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH (不可凝結) | ||||
| 溫度的影響 | 在-25～+70℃ 溫度範圍內，當+23℃ 時，檢測距離的±10%以下 | ||||
| 電壓的影響 | 額定電源電壓±15 %的範圍內，為額定電源電壓時，檢測距離±2.5 %以下 | ||||
| 絕緣阻抗 | 50MW min （at 500 VDC）所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 1min 所有充電部與外殼間 | ||||
| 耐振動 | 10～55Hz 複振幅1.5mm X 、Y、Z各方向 2h | ||||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | 1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | IEC 標準 IP67 、自社耐油規範 | ||||
| 連接方式 | 出線型( 標準導線長度2m) | ||||
| 質量 (包裝狀態) |
約85g | 約165g | 約235g | 約330g | |
| 材質 | 外殼 | 耐熱ABS | |||
| 檢測面 | |||||
| 附屬品 | 使用說明書 | 安裝金具、 安裝用十字螺絲(M4×25)、 使用說明書 |
安裝金具、 安裝用十字螺絲(M4×30 )、 使用說明書 |
安裝金具、 安裝用十字螺絲(M5×40)、 使用說明書 |
|
＊應答頻率為平均值。
檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
直流3線式
| 型號 | TL-Q2MC1 | TL-Q5MC[]/TL-Q5MB1 | |
|---|---|---|---|
| 檢測距離 | 2mm±15% | 5mm±10% | |
| 設定距離 | 0～1.5mm | 0～4mm | |
| 應差 | 檢測距離的10%以下 | ||
| 可檢測物體 | 磁性金屬( 非磁性金屬會降低檢測距離。請參閱「特性資料」→第 6 頁) | ||
| 標準檢測物體 | 鐵8×8×1mm | 鐵15×15×1mm | |
| 應答時間 | - | 2ms以下 | |
| 應答頻率＊ | 500Hz | ||
| 電源電壓 (操作電壓範圍) |
DC12～24V 漣波(p-p) 10%以下(DC10～30V) |
||
| 消耗電流 | 15mA 以下(DC24V 、無負載時) | 10mA以下(DC24V時) | |
|
控 制 出 |
開關 容量 |
NPN開路集極100mA以下(DC30V以下) | TL-Q5MC[]：NPN開路集極、50mA以下（DC30V以下） TL-Q5MB[]：PNP開路集極、50mA以下（DC30V以下） |
|
殘留 電壓 |
1V以下( 負載電流100mA 且導線長度2m時) | 1V以下(負載電流50mA 且導線長度2m時) | |
| 指示燈 | 檢測顯示(紅色) | ||
| 動作模式 (檢測物體 接近時) |
NO | B1/C1型：NO C2型：NC |
|
| 詳情請參閱「輸入輸出段回路圖」的時序圖→第 8 頁 | |||
| 保護回路 | 逆接(全)保護、突波吸收 | ||
| 環境溫度範圍 | 動作時、保存時：各-10～+60℃ ( 不可凍結、凝結) | 動作時、保存時：各-25～+70℃ (不可凍結、凝結) | |
| 環境濕度範圍 | 動作時、保存時：各35～95%RH (不可凝結) | ||
| 溫度的影響 | 在-10～+60℃ 溫度範圍內，當+23℃ 時，檢測距離的 ±10 %以下 |
在-25～+70℃ 溫度範圍內，當+23℃ 時，檢測距離的±20%以下 | |
| 電壓的影響 | 額定電源電壓±10 %的範圍內，為額定電源電壓時，檢測距離±2.5 %以下 | ||
| 絕緣阻抗 | 50MW min (at 500 VDC ) 所有充電部與外殼間 | 5MW min (at 500 VDC ) 所有充電部與外殼間 | |
| 耐電壓 | AC1,000V 1min 所有充電部與外殼間 | AC500V 50/60Hz 1min 所有充電部與外殼間 | |
| 震動(耐久性) | 10～55Hz 複振幅1.5mm X 、Y、Z各方向 2h | ||
| 衝擊(耐久性) | 1,000m/s2 X、Y、Z各方向 10次 | 200m/s2 X、Y、Z各方向 10次 | |
| 保護構造 | IEC標準 IP67 、自社耐油規範 | IEC 標準 IP67 | |
| 連接方式 | 出線型( 標準導線長度2m) | ||
| 質量 (包裝狀態) |
約60g | 約90g | |
| 材質 | 外殼 | 耐熱ABS | |
| 檢測面 | |||
| 附屬品 | 使用說明書 | - | |
＊應答頻率為平均值。 檢測條件：以標準檢測物體為準，與檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
直流3線式/交流2線式
| 型號 | TL-N5ME[] TL-N5MY[] |
TL-N10ME[]、 TL-N10MY[]、 TL-N10MF1 |
TL-N20ME[] TL-N20MY[] |
|
|---|---|---|---|---|
| 檢測距離 | 5mm±10% | 10mm±10% | 20mm±10% | |
| 設定距離 | 0～4mm | 0～8mm | 0～16mm | |
| 應差 | 檢測距離的15%以下 | |||
| 可檢測物體 | 磁性金屬( 非磁性金屬會降低檢測距離。請參閱「特性資料」→第 6 頁、第 7 頁) | |||
| 標準檢測物體 | 鐵30×30×1mm | 鐵40×40×1mm | 鐵50×50×1mm | |
| 應答頻率＊１ | E、F型：500Hz Y型：10Hz |
E型：40Hz Y型：10Hz |
||
| 電源電壓＊２ (操作電壓範圍) |
E、F型：DC12～24V 漣波（p-p） 10％以下（DC10～30V） Y型：AC100～220V (AC90～250V) 50/60Hz |
|||
| 消耗電流 | E、F型：8mA以下（DC12V時）、15mA以下（DC24V時） | |||
| 漏電流 | Y型：請參閱「特性資料」→第 5 頁 | |||
|
控 制 出 |
開關 容量 |
E、F型：100mA以下（DC12V時）、200mA以下（DC24V時） Y型：10 ～200mA |
||
|
殘留 電壓 |
E、F型：1V以下（200mA時） Y型：請參閱「特性資料」→第 5 頁 |
|||
| 指示燈 | E、F型：檢測顯示（紅色） Y型：動作指示燈(紅色) |
|||
| 動作模式 (檢測物體 接近時) |
E1、F1、Y1型：NO E2、Y2型：NC 詳情請參閱「輸入輸出段回路圖」的時序圖→第 8 頁 |
|||
| 保護回路 | E型：逆接保護、突波吸收 Y型：突波吸收 |
|||
| 環境溫度範圍 | 動作時、保存時：各-25～+70℃ ( 不可凍結、凝結) | |||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH (不可凝結) | |||
| 溫度的影響 | 在-25～+70℃ 溫度範圍內，當+23℃ 時，檢測距離的±10%以下 | |||
| 電壓的影響 | E、F型：額定電源電壓±10％的範圍內，為額定電源電壓時，檢測距離±2.5％以下 Y型：額定電源電壓±10% 的範圍內，為額定電源電壓時，檢測距離±1%以下 |
|||
| 絕緣阻抗 | 50MΩ min （at 500 VDC）所有充電部與外殼間 | |||
| 耐電壓 | E、F型：AC1,000V 50/60Hz 1min 所有充電部與外殼間 Y型：AC2,000V 50/60Hz 1min 所有充電部與外殼間 |
|||
| 耐振動 | 10～55Hz 複振幅1.5mm X 、Y、Z各方向 2h | |||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | IEC標準 IP67 、自社耐油規範 | |||
| 連接方式 | 出線型(標準導線長度2m) | |||
| 質量 (包裝狀態) |
約190g | 約240g | 約340g | |
| 材質 | 外殼 | 耐熱ABS | ||
| 檢測面 | ||||
| 附屬品 |
E型：安裝金具、 安裝用十字螺絲(M4×25)、 |
E、F型：安裝金具、 使用說明書 |
E型：安裝金具、 安裝用十字螺絲(M5×40)、 使用說明書 Y型：使用說明書 |
|
＊1. 應答頻率為平均值。檢測條件：以標準檢測物體為準，與檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊2. E型（直流開關型）可使用DC24V±10％ （平均值）的全波整流電源。
（單位：mm）
無指定尺寸公差：公差等級 IT16
本體

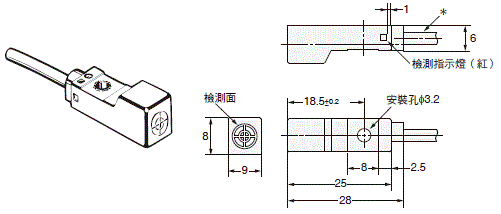

TL-Q2MC1型
＊PVC線圓形電纜 Φ2.9、3芯
（導體截面積：0.15mm2、絕緣體徑：Φ0.9mm） 標準2m

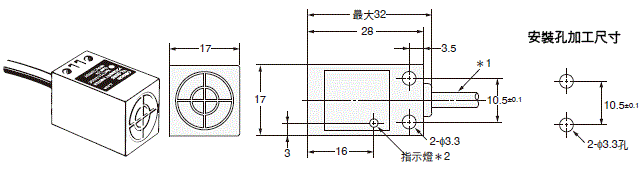

TL-Q5M[]型
＊1. B型、C型：PVC絕緣圓形電纜Φ4、3芯 （導體截面積：0.2mm2、絕緣體徑：Φ1.2mm） 標準2m
D型：PVC絕緣圓形電纜Φ4、3芯 （導體截面積：0.3mm2、絕緣體徑：Φ1.3mm） 標準2m
＊2. B型、C型：檢測指示燈（紅）
D型：動作指示燈（紅）、設定顯示燈（綠）

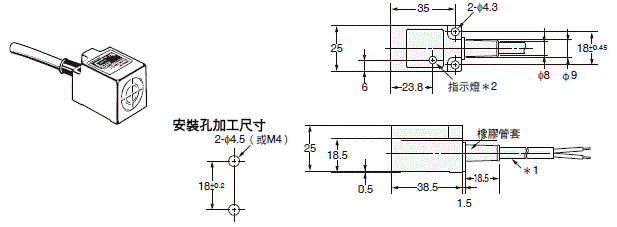

TL-N7MD[]型, TL-N5ME[]型
＊1. D型：PVC絕緣圓形電纜 Φ6、2芯
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
E型：PVC絕緣圓形電纜 Φ6、3芯
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
＊2. D1型：動作指示燈（紅）、設定指示燈（綠）
D2型：動作指示燈（紅）
E型：檢測指示燈（紅）
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
E型：PVC絕緣圓形電纜 Φ6、3芯
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
＊2. D1型：動作指示燈（紅）、設定指示燈（綠）
D2型：動作指示燈（紅）
E型：檢測指示燈（紅）

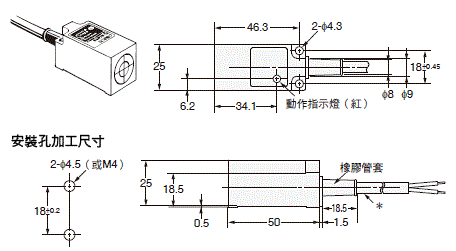

TL-N5MY[]型
＊ PVC絕緣圓形電纜 Φ6、2芯
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m

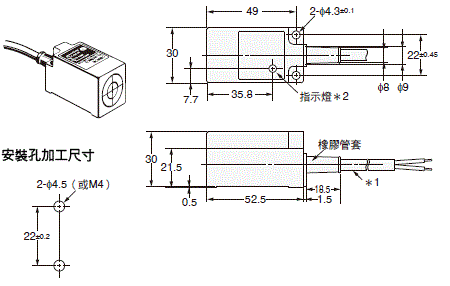

TL-N12MD[]型, TL-N10ME[]型, TL-N10MY[]型
＊1. D型、Y型：PVC絕緣圓形電纜 Φ6、2芯
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
E型、Y型：PVC絕緣圓形電纜 Φ6、3芯
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
＊2. D1型：動作指示燈（紅）、設定指示燈（綠）
D2型：動作指示燈（紅）
E型、Y型：檢測指示燈（紅）
Y型：動作指示燈（紅）
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
E型、Y型：PVC絕緣圓形電纜 Φ6、3芯
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
＊2. D1型：動作指示燈（紅）、設定指示燈（綠）
D2型：動作指示燈（紅）
E型、Y型：檢測指示燈（紅）
Y型：動作指示燈（紅）

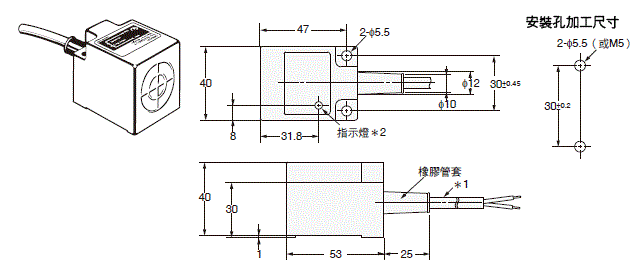

TL-N20MD[]型, TL-N20ME[]型, TL-N20MY[]型
＊1. D型、Y型：PVC絕緣圓形電纜 Φ6、2芯
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
E型：PVC絕緣圓形電纜 Φ6、3芯
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
＊2. D1型：動作指示燈（紅）、設定指示燈（綠）
D2型：動作指示燈（紅）
E型：檢測指示燈（紅）
Y型：動作指示燈（紅）
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
E型：PVC絕緣圓形電纜 Φ6、3芯
（導體截面積：0.5mm2、絕緣體徑：Φ1.9mm） 標準2m
＊2. D1型：動作指示燈（紅）、設定指示燈（綠）
D2型：動作指示燈（紅）
E型：檢測指示燈（紅）
Y型：動作指示燈（紅）
選購品（選購）
安裝金具
Y92E-C5型
適用感測器機種： TL-N5ME[]型 ＊2
TL-N5MY[]型
TL-N7MD[]型 ＊2
材質：安裝金具 ：鍍鋅鐵
：安裝用十字圓頭螺絲 ：鐵鍍鎳
TL-N5MY[]型
TL-N7MD[]型 ＊2
材質：安裝金具 ：鍍鋅鐵
：安裝用十字圓頭螺絲 ：鐵鍍鎳
（呎吋：M4、長度25mm）
Y92E-C10型
適用感測器機種：TL-N10ME[]型 ＊2
：TL-N10MY[]型
：TL-N12MD[]型 ＊2
材質：安裝金具 ：鍍鋅鐵
：安裝用十字圓頭螺絲 ：鐵鍍鎳
：TL-N10MY[]型
：TL-N12MD[]型 ＊2
材質：安裝金具 ：鍍鋅鐵
：安裝用十字圓頭螺絲 ：鐵鍍鎳
（呎吋：M4、長度25mm）
Y92E-C20型
適用感測器機種：TL-N20ME[]型 ＊2
：TL-N20MY[]型
：TL-N20MD[]型 ＊2
材質：安裝金具 ：鍍鋅鐵
：安裝用十字圓頭螺絲 ：鐵鍍鎳
：TL-N20MY[]型
：TL-N20MD[]型 ＊2
材質：安裝金具 ：鍍鋅鐵
：安裝用十字圓頭螺絲 ：鐵鍍鎳
（呎吋：M4、長度25mm）
＊1. 數值為「安裝金具」的台座安裝尺寸。
＊2. 附於商品中。
電線管用安裝金具
Y92E-N5C15型
適用感測器機種：TL-N5ME[]型
適用感測器機種：TL-N5MY[]型
適用感測器機種：TL-N7MD[]型
材質 ：鍍鋅鐵
Y92E-N10C15型
適用感測器機種：TL-N10ME[]型
適用感測器機種：TL-N10MY[]型
適用感測器機種：TL-N12MD[]型
材質 ：鍍鋅鐵
