| 形狀 | 檢測距離 | 型號 | |
|---|---|---|---|
| 動作模式 | |||
| NO | NC | ||
|
非隔離
|
5mm | TL-W5MD1 2M ＊1 ＊2 | TL-W5MD2 2M ＊2 |
TL-W
產品特色
產品陣容豐富的平坦型標準
厚度6mm、檢測距離3mm （TL-W3MC1型）
鋁鑄合金類型亦推出系列產品
本體
直流2線式
直流3線式
| 形狀 | 檢測距離 | 輸出型態 | 型號 | |
|---|---|---|---|---|
| 動作模式 | ||||
| NO | NC | |||
非隔離
 |
1.5mm | NPN | TL-W1R5MC1 2M ＊1 ＊2 | ─ |
| PNP | TL-W1R5MB1 2M | ─ | ||
| 3mm | NPN | TL-W3MC1 2M ＊1 ＊2 | TL-W3MC2 2M ＊1 ＊2 | |
| PNP | TL-W3MB1 2M ＊2 | TL-W3MB2 2M ＊2 | ||
| 5mm | NPN | TL-W5MC1 2M ＊1 ＊2 | TL-W5MC2 2M | |
| PNP | TL-W5MB1 2M | TL-W5MB2 2M | ||
| 20mm | NPN | TL-W20ME1 2M ＊1 | TL-W20ME2 2M ＊1 | |
隔離
 |
5mm | NPN | TL-W5E1 2M | TL-W5E2 2M |
| PNP | TL-W5F1 2M | TL-W5F2 2M | ||
＊1. 另提供各種不同頻率類型，防止相互干擾。型號為TL-W[]M[][]5型。（例.TL-W5MD15）
＊2. 另有耐繞曲導線（Robot Cord）類型。型號後面會加上-R。（例：TL-W5MC1-R 2M）
安裝金具（附屬品）
若遺失等時請下單訂購。
| 型號 | 適用感測器 | 數量 |
|---|---|---|
| Y92E-D2R5 | TL-W1R5[] | 1 |
| Y92E-D3 | TL-W3[] |
直流2線式
| 型號 | TL-W5MD[] | |
|---|---|---|
| 檢測距離 | 5mm±10% | |
| 設定距離 | 0～4mm | |
| 應差 | 檢測距離的10%以下 | |
| 可檢測物體 | 磁性金屬 （非磁性金屬會降低檢測距離。請參閱 「特性資料」） |
|
| 標準檢測物體 | 鐵18×18×1mm | |
| 應答頻率 ＊1 | 500Hz | |
| 電源電壓(操作電壓範圍) | DC12～24V 漣波(p-p)10%以下(DC10～30V) | |
| 漏電流 | 0.8mA以下 | |
| 控制輸出 | 開關容量 | 3～100mA |
| 残留電壓 | 3.3V以下(負載電流100mA且導線長度2m時) | |
| 指示燈 | D1型：動作指示燈(紅色)、設定指示燈(綠色) D2型：動作指示燈(紅色) |
|
| 動作模式 (檢測物體接近時) |
D1型：NO D2型：NC 詳情請參閱 「輸入輸出段回路圖」的時序圖 |
|
| 保護回路 | 負載短路保護、突波吸收 | |
| 環境溫度範圍 | 動作時、保存時：各-25～+70℃ (不可凍結、凝結)＊2 | |
| 環境濕度範圍 | 動作時、保存時：各35～95%RH (不可凝結) | |
| 溫度的影響 | 在-25～+70℃ 溫度範圍內，當+23℃ 時，檢測距離的±10%以下 | |
| 電壓的影響 | 額定電源電壓±15%的範圍內，為額定電源電壓時，檢測距離±2.5%以下 | |
| 絶緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | |
| 耐電壓 | AC1,000V 1min 所有充電部與外殼間 | |
| 振動(耐久性) | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | |
| 衝撃(耐久性) | 500m/s2 X、Y、Z各方向 3次 | |
| 保護構造 | IEC標準IP67、自社耐油規範＊2 | |
| 連接方式 | 出線型(標準導線長度2m) | |
| 質量(包裝狀態) | 約80g | |
| 材質 | 外殼 | 耐熱ABS |
| 檢測面 | ||
| 附屬品 | 使用說明書 | |
檢測條件：以標準檢測物體為準，與檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊2. 在耐油環境方面，環境溫度範圍（動作時）的使用上限為＋40℃。
直流3線式
| 型號 | TL-W1R5MC1 TL-W1R5MB1 |
TL-W3MC[] TL-W3MB[] |
TL-W5MC[] TL-W5MB[] |
|
|---|---|---|---|---|
| 檢測距離 | 1.5mm±10% | 3mm±10% | 5mm±10% | |
| 設定距離 | 0～1.2mm | 0～2.4mm | 0～4mm | |
| 應差 | 檢測距離的10%以下 | |||
| 可檢測物體 | 磁性金屬 （非磁性金屬會降低檢測距離。請參閱 「特性資料」） |
|||
| 標準檢測物體 | 鐵8×8×1mm | 鐵12×12×1mm | 鐵18×18×1mm | |
| 應答頻率 | 1kHz以上 | 600Hz以上 | 500Hz以上 | |
| 電源電壓 (操作電壓範圍) |
DC12～24V 漣波(p-p)10%以下(DC10～30V) | |||
| 消耗電流 | 15mA以下(DC24V時、無負載時) | 10mA以下 （DC24V時、 無負載時） |
||
| 控制輸出 | 開關容量 | TL-W1R5MC1/-W3MC[]：NPN開路集極、 100mA以下（DC30V以下） TL-W1R5MB1/-W3MB[]： PNP開路集極、100mA以下 （DC30V以下） |
TL-W5MC[]： NPN開路集極、 DC12V時50mA以下 （DC30V以下） TL-W5MB[]： PNP開路集極、 DC12V時50mA以下 （DC30V以下） DC24V時100mA以 下（DC30V以下） |
|
| 殘留電壓 | 1V以下 （負載電流100mA且導線長度2m時） |
1V以下(負載電流50mA且導線長度2m時) | ||
| 指示燈 | 檢測指示燈(紅色) | |||
| 動作模式 (檢測物體接近時) |
NO | B1型、C1型：NO B2型、C2型：NC |
||
| 詳情請參閱「輸入輸出段回路圖」的時序圖➜規格說明書第 5 頁 | ||||
| 保護回路 | 逆接保護、突波吸收 | |||
| 環境溫度範圍 | 動作時、保存時：各-25～+70℃(不可凍結、凝結)＊ | |||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH(不可凝結) | |||
| 溫度的影響 | 在-25～+70℃溫度範圍內，當+23℃時，檢測距離的±10%以下 | |||
| 電壓的影響 | 額定電源電壓±10%的範圍內，為額定電源電壓時，檢測距離±2.5%以下 | 額定電源電壓±20%的範圍內，為額定電源壓時，檢測距離±2.5%以下 | ||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | |||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | |||
| 振動(耐久性) | 10～55Hz複振幅1.5mm X、Y、Z各方向 2h | |||
| 衝撃(耐久性) | 500m/s2 X、Y、Z各方向 3次 | |||
| 保護構造 | IEC標準 IP67、自社耐油規範 | |||
| 連接方式 | 出線型(標準導線長度2m) | |||
| 質 量 (包裝狀態) | 約70g | 約80g | ||
| 材質 | 外殼 | 耐熱ABS | ||
| 檢測面 | 耐熱ABS | |||
| 附屬品 | 安裝金具、使用說明書 | 使用說明書 | ||
| 型號 | TL-W5E1、TL-W5E2 TL-W5F1、TL-W5F2 |
TL-W20ME1 TL-W20ME2 |
|
|---|---|---|---|
| 檢測距離 | 5mm±10% | 20mm±10% | |
| 設定距離 | 0～4mm | 0～16mm | |
| 應差 | 檢測距離的10%以下 | 檢測距離的1～15% | |
| 可檢測物體 | 磁性金屬（非磁性金屬會降低檢測距離。請參閱 「特性資料」） | ||
| 標準檢測物體 | 鐵18×18×1mm | 鐵50×50×1mm | |
| 應答頻率 | 300Hz以上 | 40Hz以上 | |
| 電源電壓 (操作電壓範圍) |
DC12～24V漣波(p-p)20%以下 (DC10～30V) |
DC12～24V漣波(p-p)10%以下 (DC10～30V) |
|
| 消耗電流 | DC24V 15mA以下(DC24V時、無負載時) | 8mA/12V、15mA/24V | |
| 控制輸出 | 開關容量 | 200mA | DC12V時100mA以下 DC24V時200mA以下 |
| 殘留電壓 | 2V以下(負載電流200mA且導線長度2m時) | 1V以下(負載電流200mA且導線長度2m時) | |
| 指示燈 | 檢測指示燈(紅色) | ||
| 動作模式 (檢測物體接近時) |
E1型、F1型：NO 詳情請參閱「輸入輸出段回路圖」的時序圖➜規格說明書第 5 頁 |
||
| 保護回路 | 逆接保護、突波吸收 | ||
| 環境溫度範圍 | 動作時、保存時：各-25～+70℃(不可凍結、凝結)＊ | ||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH(不可凝結) | ||
| 溫度的影響 | 在-25～+70℃溫度範圍內，當+23℃時，檢測距離的±10%以下 | ||
| 電壓的影響 | 額定電源電壓±10%的範圍內，為額定電源電壓時，檢測距離±2.5%以下 | ||
| 絶縁阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||
| 振動(耐久性) | 10～55Hz複振幅1.5mm X、Y、Z各方向 2h | ||
| 衝撃(耐久性) | 500m/s2 X、Y、Z各方向 3次 | 500m/s2 X、Y、Z各方向 10次 | |
| 保護構造 | IEC標準 IP67、自社耐油規範 | ||
| 連接方式 | 出線型(標準導線長度2m) | ||
| 質 量 (包裝狀態) | 約100g | 約210g | |
| 材質 | 外殼 | 鋁鑄合金 | 耐熱ABS |
| 檢測面 | 耐熱ABS | ||
| 附屬品 | 使用說明書 | ||
（單位：mm）
無指定尺寸公差：公差等級 IT16

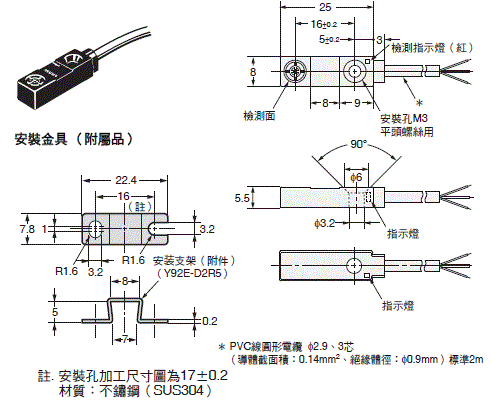

TL-W1R5MB1型
TL-W1R5MC1型
＊ PVC線圓形電纜 Φ2.9、3芯
（導體截面積：0.14mm2、絕緣體徑：Φ0.9mm）標準2m
註. 安裝孔加工尺寸圖為17±0.2
材質：不鏽鋼（SUS304）

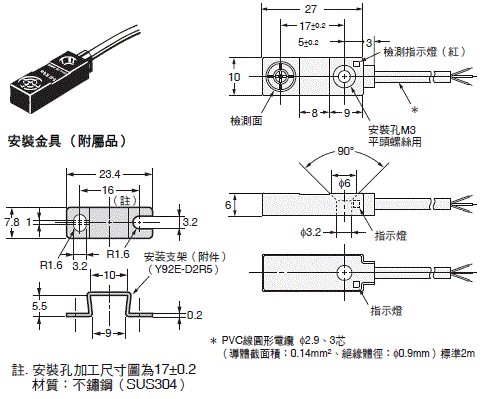

TL-W3MB[]型
TL-W3MC[]型
＊ PVC線圓形電纜 Φ2.9、3芯
（導體截面積：0.14mm2、絕緣體徑：Φ0.9mm）標準2m
註. 安裝孔加工尺寸圖為17±0.2
材質：不鏽鋼（SUS304）

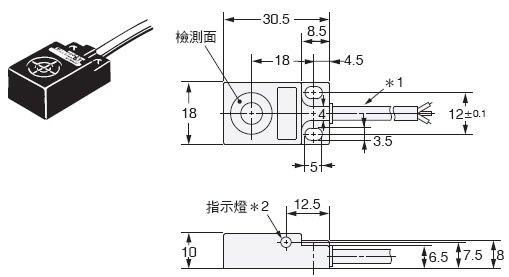

TL-W5MB[]型
TL-W5MC[]型
TL-W5MD[]型
＊1. TL-W5MB[]/TL-W5MC[]型
PVC絕緣圓形導線 Φ4、3芯
（導體截面積：0.2mm2、絕緣體徑：Φ1.2mm）標準2m
TL-W5MD[]型
PVC絕緣圓形導線 Φ4、2芯
（導體截面積：0.3mm2、絕緣體徑：Φ1.3mm） 標準2m
＊2. B型、C型：檢測指示燈（紅）
D型：動作指示燈（紅）、設定指示燈（綠）

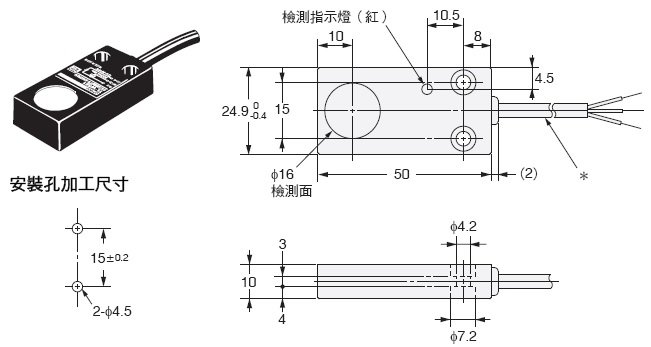

TL-W5E[]型
TL-W5F[]型
＊ PVC絕緣圓形導線 Φ4、3芯
（導體截面積：0.2mm2、絕緣體徑：Φ1.2mm）標準2m

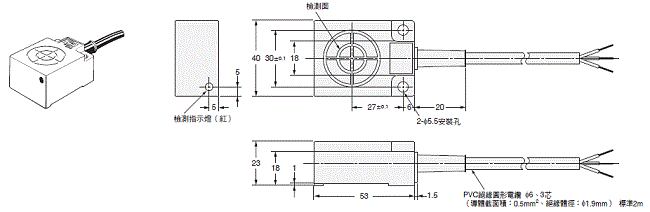

TL-W20ME[]型
![TL-W 外觀尺寸 6 TL-W20ME[]_Dim](/upload/product/omron/bot/omron_460/7bafda50936befb9440e9bfad2b223d7.gif)
