直流2線式
| 形状 | 檢測面 | 檢測距離 | 型號 | |||
|---|---|---|---|---|---|---|
| 動作模式 | ||||||
| NO | NC | |||||
|
非隔離
|
上面 | 1.6mm | E2S-W11 1M ＊1＊2 | E2S-W12 1M | ||
| 正面 | E2S-Q11 1M ＊1＊2 | E2S-Q12 1M | ||||
| 上面 | 2.5mm | E2S-W21 1M ＊1＊2 | E2S-W22 1M ＊2 | |||
| 正面 | E2S-Q21 1M ＊1＊2 | E2S-Q22 1M ＊2 | ||||
直流3線式
| 形状 | 檢測面 | 檢測距離 | 輸出型態 | 型號 | ||
|---|---|---|---|---|---|---|
| 動作模式 | ||||||
| NO | NC | |||||
|
非隔離
|
上面 | 1.6mm | NPN | E2S-W13 1M ＊1＊2 | E2S-W14 1M | |
| 正面 | E2S-Q13 1M ＊1＊2 | E2S-Q14 1M | ||||
| 上面 | 2.5mm | E2S-W23 1M ＊1＊2 | E2S-W24 1M ＊2 | |||
| 正面 | E2S-Q23 1M ＊1＊2 | E2S-Q24 1M ＊2 | ||||
| 上面 | 1.6mm | PNP | E2S-W15 1M ＊1 | E2S-W16 1M | ||
| 正面 | E2S-Q15 1M ＊1 | E2S-Q16 1M | ||||
| 上面 | 2.5mm | E2S-W25 1M ＊1 | E2S-W26 1M | |||
| 正面 | E2S-Q25 1M ＊1 | E2S-Q26 1M | ||||
安裝金具
部分金具附隨附於感測器。請視需要訂購其他金具。
| 形状 | 型號 | 數量 | 備註 |
|---|---|---|---|
 |

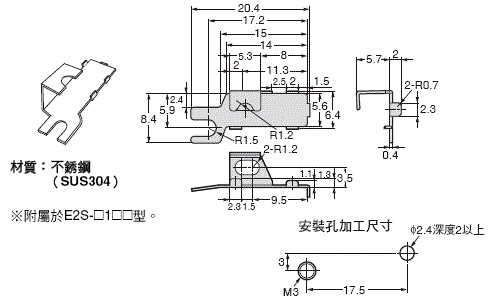

Y92E-C1R6 | 1個 | 附屬於E2S-[]1[][][]型(以1個螺絲安裝) |
 |

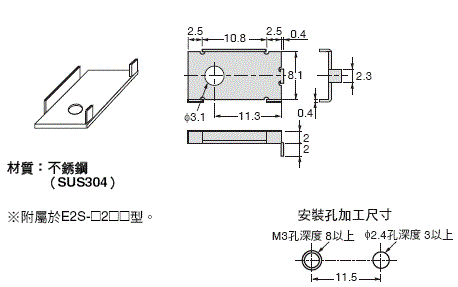

Y92E-C2R5 | 附屬於E2S-[]2[][]型(以1個螺絲安裝) | |
 |

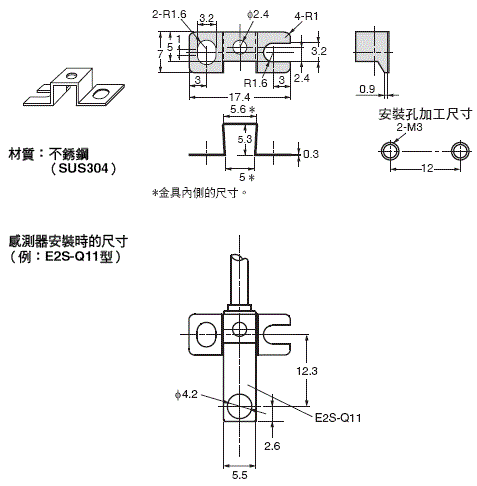

Y92E-D1R6 | E2S-[]1[][]型用(以2個螺絲安裝) | |
 |

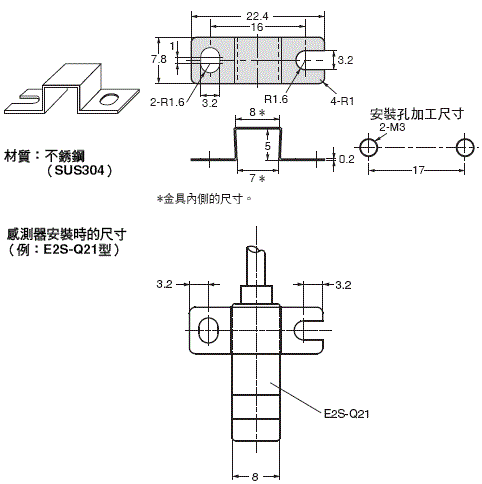

Y92E-D2R5 | E2S-[]2[][]型用(以2個螺絲安裝) |
| 型號 | E2S-W11 E2S-W12 |
E2S-Q11 E2S-Q12 |
E2S-W21 E2S-W22 |
E2S-Q21 E2S-Q22 |
|
|---|---|---|---|---|---|
| 檢測面 | 上面 | 正面 | 上面 | 正面 | |
| 檢測距離 | 1.6 mm ±15% | 2.5 mm ±15% | |||
| 設定距離 | 0~1.2 mm | 0~1.9 mm | |||
| 應差 | 檢測距離的10％以下 | ||||
| 可檢測物體 | 磁性金屬（非磁性金屬會降低檢測距離。請參閱「特性資料」） | ||||
| 標準檢測物體 | 鐵12×12×1mm | 鐵15×15×1mm | |||
| 應答頻率* | 1kHz以上 | ||||
| 電源電壓 （操作電壓範圍） |
DC12～24V漣波（p-p）10％以下（DC10～30V） | ||||
| 漏電流 | 0.8mA以下 | ||||
| 控制輸出 | 開關容量 | 3～50mA以下 | |||
| 殘留電壓 | 3V以下（負載電流50mA且導線長度1m時） | ||||
| 指示燈 | [][]1型：動作指示燈（紅色）、設定指示燈（綠色） [][]2型：動作指示燈（紅色） |
||||
| 動作模式 （檢測物體接近時） |
[][]1型: NO [][]2型: NC 詳情請參閱「輸入輸出段回路圖」的時序圖 |
||||
| 型號 | E2S-W13 E2S-W14 |
E2S-Q13 E2S-Q14 |
E2S-W23 E2S-W24 |
E2S-Q23 E2S-Q24 |
E2S-W15 E2S-W16 |
E2S-Q15 E2S-Q16 |
E2S-W25 E2S-W26 |
E2S-Q25 E2S-Q26 |
|
|---|---|---|---|---|---|---|---|---|---|
| 檢測面 | 上面 | 正面 | 上面 | 正面 | 上面 | 正面 | 上面 | 正面 | |
| 檢測距離 | 1.6mm±15% | 2.5mm ±15% | 1.6mm ±15% | 2.5mm ±15% | |||||
| 設定距離 | 0~1.2mm | 0~1.9mm | 0~1.2mm | 0~1.9mm | |||||
| 應差 | 檢測距離的10％以下 | ||||||||
| 可檢測物體 | 磁性金屬（非磁性金屬會降低檢測距離。請參閱「特性資料」） | ||||||||
| 標準檢測物體 | 鐵12×12×1 mm | 鐵15×15×=1mm | 鐵12×12×1mm | 鐵15×15×1mm | |||||
| 應答頻率* | 1kHz以上 | ||||||||
| 電源電壓(操作電壓範圍) | DC12～24V 漣波（p-p） 10％以下（DC10～30V） | ||||||||
| 消耗電流 | DC12～24V 漣波（p-p）10％以下（DC10～30V） | ||||||||
| 控制輸出 | 開關容量 | NPN開路集極輸出50mA以下（DC30V以下） | PNP開路集極輸出50mA以下（DC30V以下） | ||||||
| 殘留電壓 | 1V以下（負載電流50mA且導線長度1m時） | ||||||||
| 指示燈 | 動作指示燈（橘色） | ||||||||
| 動作模式 （檢測物體接近時） |
[][]3型: NO [][]4型: NC 詳情請參閱「輸入輸出段回路圖」的時序圖 |
[][]5型: NO [][]6型: NC 詳情請參閱「輸入輸出段回路圖」的時序圖 |
|||||||
| 型號 | E2S-[][][] | |
|---|---|---|
| 保護回路 | 電源逆接保護、突波吸收 | |
| 環境溫度範圍 | 動作時：－25～＋70℃，保存時：－40～＋85℃（不可結冰結露） | |
| 環境濕度範圍 | 動作時：35～90％RH、保存時：各35～95％RH（不可結露） | |
| 溫度的影響 | 在－25～＋70℃溫度範圍內，當＋23℃時，檢測距離的±15％以下 | |
| 電壓的影響 | 額定電源電壓±10%的範圍內，為額定電源電壓時，檢測距離±2.5％以下 | |
| 絕緣阻抗 | 50MΩ min. (at 500 VDC)所有充電部與外殼間 | |
| 耐電壓 | AC1,000V 1min所有充電部與外殼間 | |
| 振動（耐久性） | 10～55Hz複振幅1.5mm X、Y、Z各方向2h | |
| 衝擊（耐久性） | 500m/s2 X、Y、Z各方向 3次 | |
| 保護構造 | IEC標準IP67 | |
| 連接方式 | 出線型（標準導線長度1m） | |
| 質量（包裝狀態） | 約10g | |
| 材質 | 外殼 | 聚芳酯 |
| 附屬品 | 安裝金具 | |

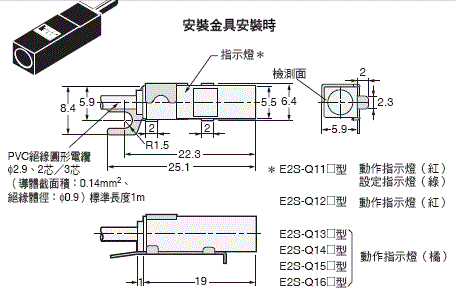

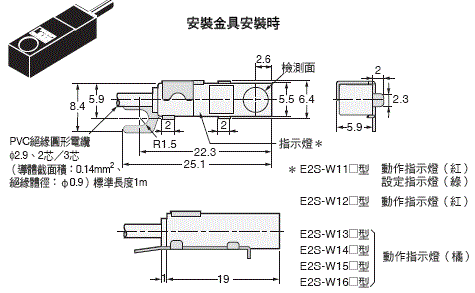

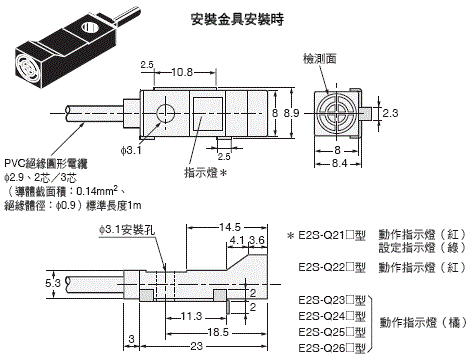

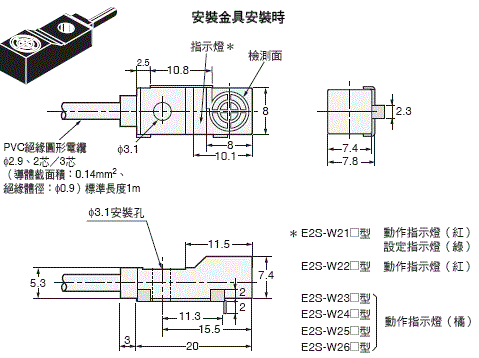

（單位：mm）
