E2EM

產品特色

長距離型近接感測器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

最長30mm的長距離檢測
減少工件撞擊而故障的情形，安裝無虞

採用無極性規格，配線簡便（直流2線式）

標準配備導線護套以防斷線

本體

直流2線式/出線型

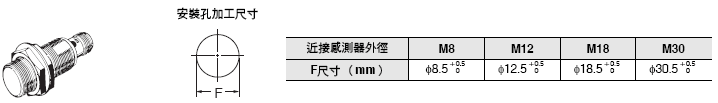

形狀		檢測距離	型號
形狀		檢測距離	動作模式NO	動作模式NC

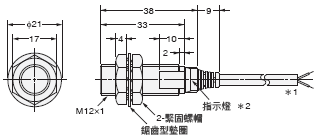

隔離＊1	M12	4mm	E2EM-X4X1 2M ＊2	E2EM-X4X2 2M

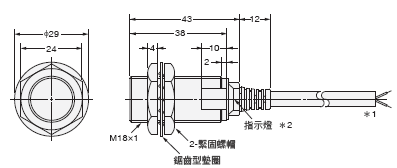

	M18	8mm	E2EM-X8X1 2M ＊2	E2EM-X8X2 2M

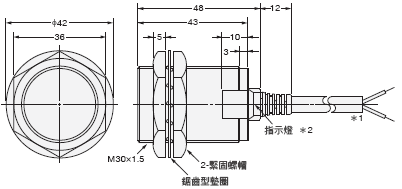

	M30	15mm	E2EM-X15X1 2M＊2	E2EM-X15X2 2M

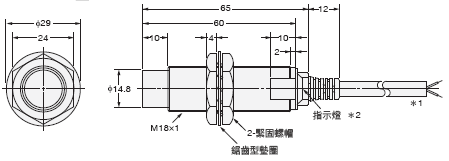

非隔離	M18	16mm	E2EM-X16MX1 2M	E2EM-X16MX2 2M

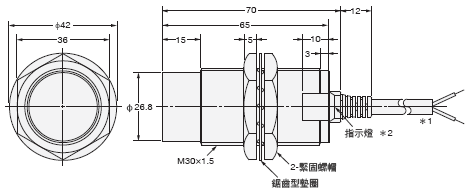

非隔離	M30	30mm	E2EM-X30MX1 2M	E2EM-X30MX2 2M

＊1. 隔離型具有安裝上的設置條件限制。請參閱規格說明書第 6 頁「正確使用須知」中有關周圍金屬影響的內容。
＊2. 接頭中繼型（M12導線長度300mm）亦有標準庫存。型號後面會加上（-M1J）。（例：E2EM-X4X1-M1J）
有關交期，請與經銷商洽詢。

直流3線式/出線型

形狀		檢測距離	型號
形狀		檢測距離	輸出型態NPN NO	輸出型態NPN NC
＊	M8	2mm	E2EM-X2C1 2M	E2EM-X2C2 2M
	M12	4mm	E2EM-X4C1 2M	E2EM-X4C2 2M
	M18	8mm	E2EM-X8C1 2M	E2EM-X8C2 2M
	M30	15mm	E2EM-X15C1 2M	E2EM-X15C2 2M

＊隔離型具有安裝上的設置條件限制。請參閱規格說明書第 6 頁「正確使用須知」中有關周圍金屬影響的內容。

直流3線式/接頭型（M12）

形狀		檢測距離	型號
形狀		檢測距離	輸出型態NPN NO	輸出型態NPN NC
隔離＊	M8	2mm	E2EM-X2C1-M1	E2EM-X2C2-M1
	M12	4mm	E2EM-X4C1-M1	E2EM-X4C2-M1

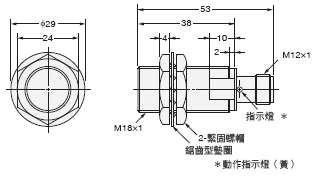

	M18	8mm	E2EM-X8C1-M1	E2EM-X8C2-M1

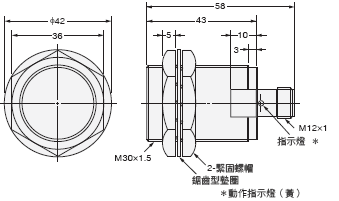

	M30	15mm	E2EM-X15C1-M1	E2EM-X15C2-M1

＊隔離型具有安裝上的設置條件限制。請參閱規格說明書第 6 頁「正確使用須知」中有關周圍金屬影響的內容。

選購品（另售）感測器I/O接頭（M12、單側接頭）（必須使用接頭型、接頭中繼型）未附於感測器，請務必訂購。

形狀	導線長度	感測器I/O接頭型號	適用近接感測器型號
直線型	2m	XS2F-D421-DC0-F	E2EM-X[]C1-M1
	5m	XS2F-D421-GC0-F	E2EM-X[]C1-M1
	2m	XS2F-D421-D80-F	E2EM-X[]C[]-M1
	5m	XS2F-D421-G80-F	E2EM-X[]C[]-M1
L型	2m	XS2F-D422-DC0-F	E2EM-X[]C1-M1
	5m	XS2F-D422-GC0-F	E2EM-X[]C1-M1
	2m	XS2F-D422-D80-F	E2EM-X[]C[]-M1
	5m	XS2F-D422-G80-F	E2EM-X[]C[]-M1

註. 詳細內容請參閱➜ 「感測器I/O接頭/感測器控制器」
E2EM-X[]X1-M1J型使用XS2F-D42[]-[]CO-F型。（(3)：0V （＋V）、(4)：＋V （0V））

直流2線式（E2EM-X[]X[]型）

尺寸		M12	M18		M30
隔離		隔離	隔離	非隔離	隔離	非隔離
型號		E2EM-X4X[]	E2EM-X8X[]	E2EM-X16MX[]	E2EM-X15X[]	E2EM-X30MX[]
檢測距離		4 mm±10 %	8 mm±10 %	16 mm±10 %	15 mm±10 %	30 mm±10 %
設定距離＊1		0 ～3.2 mm	0 ～6.4 mm	0 ～12.8 mm	0 ～12mm	0 ～24 mm
應差		檢測距離的15%以下
可檢測物體		磁性金屬（非磁性金屬會降低檢測距離。請參閱規格說明書「特性資料」➜第 4 頁）
標準檢測物體		鐵12×12×1mm	鐵18×18×1mm	鐵45×45×1mm	鐵30×30×1mm	鐵70×70×1mm
應答頻率＊2		1kHz	0.5kHz	0.4kHz	0.25kHz	0.1kHz
電源電壓 (操作電壓範圍)		DC12～24V漣波(p-p) 10%以下 (DC10～30V)
漏電流		0.8mA以下
控制輸出	開關容量	3～100mA
控制輸出	殘留電壓＊3	5V以下(負載電流100mA、導線長度2m時)
指示燈		X1型：動作指示燈(紅色)、設定指示燈(綠色) X2型：動作指示燈(紅色)
動作模式 (檢測物體接近時)		X1型：NO X2型：NC 詳情請參閱規格說明書「輸入輸出段回路圖」的時序圖➜第 5 頁
保護回路		突波吸收、負載短路保護
環境溫度範圍		動作時：-25～+70°C 保存時：-40～+85°C（不可結冰結露）
環境濕度範圍		動作時、保存時：各35～95%RH (不可結露)
溫度的影響		在-25～+70°C的溫度範圍內、+23°C時，檢測距離的±15%以內
電壓的影響		在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內
絕緣阻抗		50MΩ min. (at 500 VDC) 所有充電部與外殼間
耐電壓		AC1,000V 50/60Hz 1min 所有充電部與外殼間
振動(耐久性)		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)		1,000m/s² X、Y、Z各方向 10次
保護構造		IEC標準 IP67、自社耐油規範
連接方式		出線型(標準導線長度2m)
質量(包裝狀態)		約60g	約130g	約150g	約180g	約210g
材質	外殼	鍍鎳黃銅
	檢測面	PBT
	緊固螺帽	鍍鎳黃銅
	鋸齒型墊圈	鍍鋅鐵
附屬品		使用說明書

＊1. 請在綠色指示燈亮燈的範圍內使用。（X2型除外）
＊2. 應答頻率為平均值。
檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊3. 殘留電壓為5V，請確認連接機器與介面條件後再行使用。（參閱規格說明書➜第 6 頁）

直流3線式（E2EM-X[]C[]型）

尺寸隔離項目型號		M8	M12	M18	M30
		隔離	隔離	隔離	隔離
		E2EM-X2C[](-M1)	E2EM-X4C[](-M1)	E2EM-X8C[](-M1)	E2EM-X15C[](-M1)
檢測距離		2mm±10%	4mm±10%	8mm±10%	15mm±10%
設定距離		0～1.6mm	0～3.2mm	0～6.4mm	0～12mm
應差		檢測距離的 10%以下
可檢測物體		磁性金屬(非磁性金屬會降低檢測距離。請參閱規格說明書「特性資料」 ➜第 4 頁)
標準檢測物體		鐵8×8×1mm	鐵12×12×1mm	鐵18×18×1mm	鐵30×30×1mm
應答頻率＊1		1.5kHz	0.5kHz	0.3kHz	0.1kHz
電源電壓(操作電壓範圍)＊2		DC12～24V 漣波( p-p) 10%以下(DC10～30V)
消耗電流		13mA以下
控制輸出	開關容量＊2	200mA以下
控制輸出	殘留電壓	2V以下(負載電流 200mA、導線長度 2m時)
指示燈		動作指示燈(黃色)
動作模式(檢測物體接近時)		C1型：NO C2型：NC詳情請參閱規格說明書「輸入輸出段回路圖」的時序圖 ➜第 5 頁
保護回路		逆接保護、突波吸收、負載短路保護
環境溫度範圍＊1		動作時、保存時：各-40～+85°C(不可結冰結露)			動作時：-25～+70°C保存時：-40～+85°C(不可結冰結露)
環境濕度範圍		動作時、保存時：各 35～95%RH(不可結露)
溫度的影響		在-40～+85°C的溫度範圍內、+ 23°C時，檢測距離的 ±15%以內在-25～+70°C的溫度範圍內、+ 23°C時，檢測距離的 ±10%以內			在-25～+70°C的溫度範圍內、+ 23°C時，檢測距離的 ±15%以內
電壓的影響		在額定電源電壓 ±15 %範圍內，額定電源電壓時，檢測距離的 ±1%以內
絕緣阻抗		50MΩ min.(at 500 VDC)所有充電部與外殼間
耐電壓		AC1,000V 50/60Hz 1min 所有充電部與外殼間
振動(耐久性)		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)		500m/s² X、Y、Z各方向 10次	1,000m/s² X、Y、Z各方向 10次
保護構造		出線型： IEC標準 IP67，自社耐油規範耐油接頭型： IEC標準 IP67
連接方式		出線型(標準導線長度 2m)接頭型
質量(包裝狀態)	出線型	約65g	約75g	約150g	約195g
質量(包裝狀態)	接頭型	約15g	約25g	約40g	約90g
材質	外殼	不銹鋼( SUS303)	鍍鎳黃銅
	檢測面	PBT
	緊固螺帽	鍍鎳黃銅
	鋸齒型墊圈	鍍鋅鐵
附屬品		使用說明書
