E2EY

產品特色

鋁、黃銅等非磁性金屬專用的近接感測器。不檢測「鐵」

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

檢測非磁性金屬（鋁、黃銅等）＊

• 不檢測磁性金屬（鐵、鎳等）

＊但無法檢測鋁箔

本體

形狀

檢測距離

輸出型式/動作模式

型號

隔離

457_lu_1

M18

4mm

直流3線式 NPN
NO

E2EY-X4C1 2M

M30

8mm

E2EY-X8C1 2M

選購品（另售）

安裝金具

保護蓋

防濺鍍附著用保護蓋

詳細內容請參閱➜Y92[]型

型號		E2EY-X4C1	E2EY-X8C1
檢測距離		4mm±10%	8mm±10%
設定距離		0 ～2.8mm	0～5.6mm
應差		檢測距離的20%以下
可檢測物體		非磁性金屬(不檢測磁性金屬)
標準檢測物體		鋁18×18×1mm	鋁30×30×1mm
應答頻率＊		70Hz
電源電壓(操作電壓範圍)		DC12～24V 漣波(p-p) 10%以下(DC10～30V)
消耗電流		20mA以下
控制輸出	開關容量	NPN開路集極輸出 100mA以下(DC30V時)
控制輸出	殘留電壓	2V以下(負載電流100mA、導線長度2m時)
指示燈		檢測指示燈(紅色)
動作模式(檢測物體接近時)		NO 的詳細內容請參閱「輸入輸出段回路圖」的時序圖
保護回路		逆接保護、負載短路保護、突波吸收
環境溫度範圍		動作時、保存時：各-10～+55℃ (不可凍結、凝結)
環境濕度範圍		動作時、保存時：各35～95%RH (不可凝結)
溫度的影響		在-10～+55℃ 溫度範圍內，當+23℃ 時，檢測距離的±20%以下
電壓的影響		額定電源電壓±15%的範圍內，為額定電源電壓時，檢測距離±2.5%以下
絕緣阻抗		50MΩ min. (at 500 VDC)所有充電部與外殼間
耐電壓		AC1,000V 50/60Hz 1min 所有充電部與外殼間
振動(耐久性)		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)		1,000m/s² X、Y、Z各方向 10次
保護構造		IEC標準 IP67、自社耐油規範
連接方式		出線型(標準導線長度2m)
質量(包裝狀態)		約140g	約190g
材質	外殼	鍍鎳黃銅
	檢測面	耐熱ABS
	緊固螺帽	鍍鎳黃銅
	鋸齒型墊圈	鍍鋅鐵
附屬品		──

＊應答頻率為平均值。檢測條件：以標準檢測物體為準，與檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。

（單位：mm）

無指定尺寸公差：公差等級 IT16

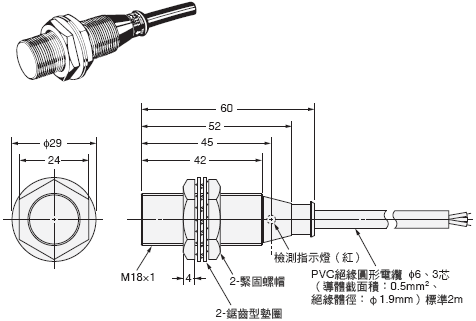

E2EY-X4C1型

457_dm_1

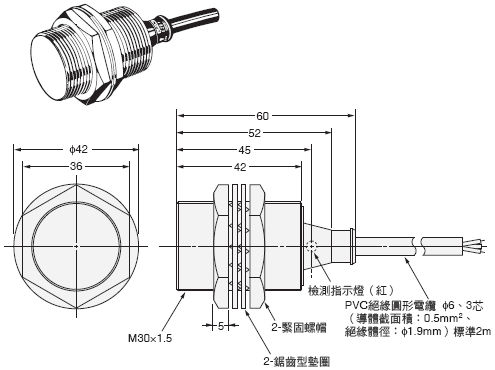

E2EY-X8C1型

457_dm_2

安裝孔加工尺寸

457_dm_3
