E2FQ

產品特色

耐化學性用氟樹脂外殼近接感測器

商品洽詢

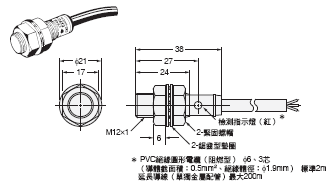

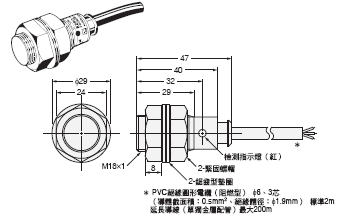

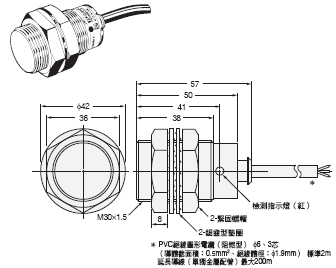

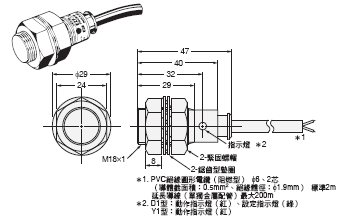

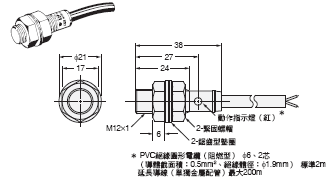

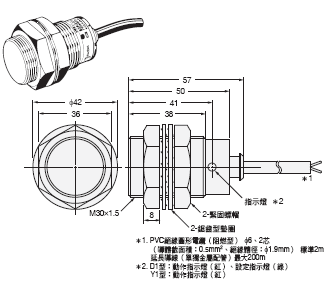

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

耐化學性優異的全氟樹脂

最長檢測距離10mm

本體

	檢測距離	輸出型態	動作模式	型號
M12	2mm	直流2線式	NO	E2FQ-X2D1 2M
M12	2mm	直流3線式 NPN		E2FQ-X2E1 2M
M18	5mm	直流2線式		E2FQ-X5D1 2M
		直流3線式 NPN		E2FQ-X5E1 2M
		交流2線式		E2FQ-X5Y1 2M
M30	10mm	直流2線式		E2FQ-X10D1 2M
		直流3線式 NPN		E2FQ-X10E1 2M
		交流2線式		E2FQ-X10Y1 2M

型號		E2FQ-X2E1 E2FQ-X2D1	E2FQ-X5E1 E2FQ-X5D1 E2FQ-X5Y1	E2FQ-X10E1 E2FQ-X10D1 E2FQ-X10Y1
檢測距離		2mm±10%	5mm±10%	10mm±10%
設定距離		0～1.6mm	0～4mm	0～8mm
應差		E1、Y1型：檢測距離的10%以下、D1型：檢測距離的20%以下
可檢測物體		磁性金屬(非磁性金屬會降低檢測距離。請參閱「特性資料」)
標準檢測物體		鐵12×12×1mm	鐵18×18×1mm	鐵30×30×1mm
應答頻率＊		E1型：1.5kHz D1型：800Hz	E1型：600Hz D1型：500Hz	E1型：400Hz D1型：300Hz
應答頻率＊		E1型：1.5kHz D1型：800Hz	Y1型：25Hz
電源電壓 (操作電壓範圍)		E1型：DC12～24V 漣波(p-p) 10%以下(DC10～30V) Y1型：AC24～240V (AC20～264V) 50/60Hz D1型：DC12～24V 漣波(p-p) 20%以下(DC10～36V)
消耗電流		E1型：17mA以下
漏電流		D1型：0.8mA以下、Y1型：1.7mA以下 (AC200V時)
控制輸出	開關容量	E1型：200mA以下、D1型：5～100mA、 Y1型：5～300mA
控制輸出	殘留電壓	E1型：2V以下(負載電流200mA、導線長2m時) Y1型：請參閱「特性資料」 D1型：3V以下(負載電流100mA、導線長2m時)
指示燈		E型：檢測指示燈(紅色)、Y型：動作指示燈(紅色)、 D型：動作指示燈(紅色)、設定指示燈(綠色)(但僅限設定顯示為NO型)
動作模式 (檢測物體接近時)		E1型、D1型、Y1型：NO 詳情請參閱「輸入輸出段回路圖」的時序圖
保護回路		E1型：逆接保護、負載短路保護、突波吸收 D1型、Y1型：突波吸收
環境溫度範圍		動作時、保存時：各-25～+70℃ (不可凍結、凝結)
環境湿度範圍		動作時、保存時：各35～95%RH (不可凝結)
溫度的影響		-25～+70℃ 的範圍內，+23℃ 時的檢測距離的±10%以下
電壓的影響		E1型：額定電源電壓±15%的範圍內，為額定電源電壓時，檢測距離±2.5%以下 D1型：額定電源電壓±20%的範圍內，為額定電源電壓時，檢測距離±2.5%以下 Y1型：額定電源電壓±10%的範圍內，為額定電源電壓時，檢測距離±1%以下
絶緣阻抗		50MΩ min. (at 500 VDC) 所有充電部與外殼間
耐電壓		E1、D1型：AC1,000V 50/60Hz 1min 各所有充電部與外殼間 Y型：AC4,000V 50/60Hz 1min 各所有充電部與外殼間
振動(耐久性)		10～55Hz 複振幅 1.5mm X、Y、Z各方向 2h
衝撃(耐久性)		500m/s² X、Y、Z各方向 10回	1,000m/s² X、Y、Z各方向 10回
保護構造		IEC規格 IP67、自社耐油規範
連接方式		出線型(標準導線長度2m)
質量(包裝状態)		約70g	約130g	約170g
材質	外殼	氟樹脂
	檢測面
	緊固螺帽
	鋸齒型墊圈	鍍鋅鐵
	纜線	聚氯乙烯
附屬品		使用說明書
