產品特色
最適合食品／飲料業的近接感測器
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

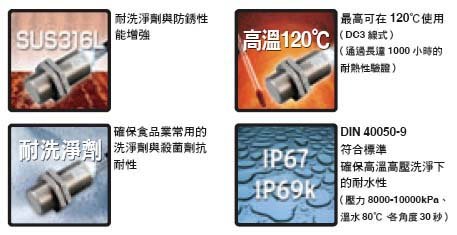

SUS316L本體、IP69K、高溫使用環境、耐洗淨劑－

E2EH 特長 2

本體

出線型

形狀 檢測距離 輸出型態 動作模式：NO 動作模式：NC
隔離
1866_lu_1
 M12 3mm 直流2線式(有極性) E2EH-X3D1 2M E2EH-X3D2 2M
直流2線式(無極性 ＊) E2EH-X3D1-T 2M -
直流3線式(PNP) E2EH-X3B1 2M E2EH-X3B2 2M
直流3線式(NPN) E2EH-X3C1 2M E2EH-X3C2 2M
M18 7mm 直流2線式(有極性) E2EH-X7D1 2M E2EH-X7D2 2M
直流2線式(無極性 ＊) E2EH-X7D1-T 2M -
直流3線式(PNP) E2EH-X7B1 2M E2EH-X7B2 2M
直流3線式(NPN) E2EH-X7C1 2M E2EH-X7C2 2M
M30 12mm 直流2線式(有極性) E2EH-X12D1 2M E2EH-X12D2 2M
直流2線式(無極性 ＊) E2EH-X12D1-T 2M -
直流3線式(PNP) E2EH-X12B1 2M E2EH-X12B2 2M
直流3線式(NPN) E2EH-X12C1 2M E2EH-X12C2 2M

接頭型（M12）

形状 検出
距離		 出力形式 動作模式：NO 動作模式：NC
隔離
1866_lu_2
 M12 3mm 直流2線式(有極性) E2EH-X3D1-M1G E2EH-X3D2-M1G
直流3線式(PNP) E2EH-X3B1-M1 E2EH-X3B2-M1
直流3線式(NPN) E2EH-X3C1-M1 E2EH-X3C2-M1
M18 7mm 直流2線式(有極性) E2EH-X7D1-M1G E2EH-X7D2-M1G
直流3線式(PNP) E2EH-X7B1-M1 E2EH-X7B2-M1
直流3線式(NPN) E2EH-X7C1-M1 E2EH-X7C2-M1
M30 12mm 直流2線式(有極性) E2EH-X12D1-M1G E2EH-X12D2-M1G
直流3線式(PNP) E2EH-X12B1-M1 E2EH-X12B2-M1
直流3線式(NPN) E2EH-X12C1-M1 E2EH-X12C2-M1

＊無極性型在連接電源時無須考量正、負極性，無極性錯誤的問題。負載可連接於＋V或0V的任一側。

選購品（另售）

感測器I/O接頭（M12、單側接頭）

（必須使用接頭型）未附於感測器，請務必訂購。

形狀 導線長度 感測器I/O接頭型號 適用近接感測器型號
直線型
1866_lu_3
 2m XS2F-E421-D80-E E2EH-X[]D[]-M1G
E2EH-X[]B[]-M1
E2EH-X[]C[]-M1
5m XS2F-E421-G80-E
L型
1866_lu_4
 2m XS2F-E422-D80-E
5m XS2F-E422-G80-E

註. DIN40050-9規格相當於IP69K、可在105℃ 以下使用，使用SUS316L。

直流2線式（E2EH-X[]D[]型）

尺寸 M12 M18 M30
隔離 隔離
型號 E2EH-X3D[] E2EH-X7D[] E2EH-X12D[]
檢測距離 3mm 7mm 12mm
設定距離 ＊1 0～2.4 mm 0～5.6 mm 0～9.6 mm
應差 檢測距離的15%以下
可檢測物體 磁性金屬(非磁性金屬會降低檢測距離。請參閱「特性資料」➜第 6 頁)
標準檢測物體 鐵12×12×1mm 鐵21×21×1mm 鐵36×36×1mm
應答頻率 ＊2 500Hz 300Hz 100Hz
電源電壓
(操作電壓範圍)		 DC12～24V漣波(p-p) 10%以下
(DC10～32V 但在100℃ 以上時最高24V)
漏電流 0.8mA以下
控制輸出 開關容量 3～100mA 但在+100～+110℃ 時為3～50mA。
殘留電壓＊3 有極性型：3V以下，無極性型(E2EH-X[]D[]-T型)為5V以下＊3 (負載電流100mA、導線長度2m時)
指示燈 D1型：動作指示燈(紅色)、設定指示燈(黃色)，
D2型：動作指示燈(黃色)
動作模式
(檢測物體接近時)		 D1型：NO 、D2型：NC
詳情請參閱「輸入輸出段回路圖」的時序圖➜第 7 頁
保護回路 突波吸收、負載短路保護
環境溫度範圍 動作時：0～+100℃ (0～+110℃ 1,000小時)＊4
保存時：-25～+70℃ (不可凍結、凝結)
環境濕度範圍 動作時及保存時：各35～95%RH (不可凝結)
溫度的影響 在0～+70℃ 的溫度範圍內，檢測距離的變化為23℃ 時的±10%以內
在+70～+100℃ 的溫度範圍內，檢測距離的變化為23℃ 時的±15%以內
在+100～+110℃ 的溫度範圍內，檢測距離的變化為23℃ 時的-15%～+20%以內
電壓的影響 在額定電源電壓±15%的範圍內、額定電源電壓時、檢測距離的±10%以內
絕緣阻抗 50MΩ min. (at 500 VDC) 所有充電部與外殼間
耐電壓 AC1,000V 50/60Hz 1min 所有充電部與外殼間
振動(耐久性) 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性) 1,000m/s2 X、Y、Z各方向 10次
保護構造 IEC標準 IP67、DIN40050-9標準 IP69K＊5
連接方式 出線型(標準導線長度2m)、接頭型
質量
(包裝狀態)		 出線 約80g 約145g 約220g
接頭 約30g 約55g 約125g
材質

外殼、

緊固螺帽

 不銹鋼(SUS316L)
檢測面 PBT
導線 耐熱PVC (出線型)
附屬品 使用說明書

＊1. D1型請以黃色指示燈為基準。
＊2. 應答頻率為平均值。
檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊3. 殘留電壓為5V，請確認連接機器與介面條件後再行使用。（參閱➜第 9 頁）
＊4. 已在110℃ 下確認1,000小時的通電動作。
請勿在100℃ 以上的環境中重複彎曲導線。
＊5. 保護構造規格IP69K IP69K是由德國標準DIN 40050 PART9對於高溫、高壓水所制訂的保護規範。
將80℃ 的熱水從指定形狀的噴嘴以80～100BAR的水壓朝受測物體噴射。水量為14～16公升／分鐘。
受測物體與噴嘴的間距為10～15cm，噴射方位為水平方向0、30度、60度及90度，使受測物體於水平面上旋轉並於各個方位
各實施30秒的噴水測試。

E2EH 額定/性能 2

直流3線式（E2EH-X[]C[]/B[]型）

尺寸 M12 M18 M30
隔離 隔離
型號 E2EH-X3C[]/B[] E2EH-X7C[]/B[] E2EH-X12C[]/B[]
檢測距離 3mm±10% 7mm±10% 12mm±10%
設定距離 ＊1 0～2.4mm 0～5.6mm 0～9.6mm
應差 檢測距離的15%以下
可檢測物體 磁性金屬(非磁性金屬會降低檢測距離。請參閱「特性資料」➜第 6 頁)
標準檢測物體 鐵12×12×1mm 鐵21×21×1mm 鐵36×36×1mm
應答頻率 ＊2 500Hz 300Hz 100Hz
電源電壓
(操作電壓範圍)		 DC12～24V 漣波(p-p) 10%以下
(DC10～32V 但在100℃ 以上時最大24V)
漏電流 10mA以下
控制輸出 開關容量 最大100mA 但在+100～+120℃ 時，最大50mA
殘留電壓＊3 2V以下(負載電流100mA、導線長度2m時)
指示燈 動作指示燈(黃色)
動作模式
(檢測物體接近時)		 C1型：NO 、C2型：NC 、B1型：NO 、B2型：NC
詳情請參閱「輸入輸出段回路圖」的時序圖➜第 7 頁
保護回路 電源反接保護、突波吸收、負載短路保護、輸出逆接保護
環境溫度範圍 動作時：0～+100℃ (0～+120℃ 1,000小時) ＊2
保存時：-25～+70℃ (不可凍結、凝結)
環境濕度範圍 動作時及保存時：各35～95%RH (不可凝結)
溫度的影響 在0～+70℃ 的溫度範圍內，檢測距離的變化為23℃ 時的±10%以內
在+70～+100℃ 的溫度範圍內，檢測距離的變化為23℃ 時的±15%以內
在+100～+120℃ 的溫度範圍內，檢測距離的變化為23℃ 時的-15%～+20%以內
電壓的影響 在額定電源電壓±15%的範圍內、額定電源電壓時、檢測距離的±10%以內
絕緣阻抗 50MΩ min. (at 500 VDC) 所有充電部與外殼間
耐電壓 AC1,000V 50/60Hz 1min 所有充電部與外殼間
振動(耐久性) 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性) 1,000m/s2 X、Y、Z各方向 10次
保護構造 IEC標準 IP67、DIN40050-9標準 IP69K
連接方式 出線型(標準導線長度2m)、接頭型
質量
(包裝狀態)		 出線 約80g 約145g 約220g
接頭 約30g 約55g 約125g
材質 外殼、緊固螺帽 不銹鋼(SUS316L)
檢測面 PBT
導線 耐熱PVC (出線型)
附屬品 使用說明書

＊1. 應答頻率為平均值。
檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊2. 已在120℃ 下確認1,000小時的通電動作。
請勿在100℃ 以上的環境中重複彎曲導線。
＊3. 殘留電壓為5V，請確認連接機器與介面條件後再行使用。

耐洗淨劑與耐殺菌劑、耐化學藥品性能

・本產品對於主流的洗淨劑及殺菌劑可保證性能，但對於某些洗淨劑、殺菌劑及其他化學藥品種類可能無法發揮性能，使用前請參閱下表。
・有關E2EH型的耐洗淨劑與耐殺菌劑性能，本產品已針對下表中的種類進行測試且結果合格。請於研討所用的洗淨劑及殺菌劑時參考。

分類 產品名稱 濃度 溫度 時間
化學藥品 氫氧化鈉NaOH 0.015 70℃ 240h
氫氧化鉀KOH 0.015 70℃ 240h
磷酸H3PO4 0.025 70℃ 240h
次氯酸鈉NaClO 0.003 25℃ 240h
過氧化氫H2O2 0.065 25℃ 240h
鹼性發泡洗淨劑 TOPAX66s (ECOLAB製) 0.03 70℃ 240h
酸性發泡洗淨劑 TOPAX56 (ECOLAB製) 0.05 70℃ 240h
殺菌劑 OXONIAACTIVE 90
(ECOLAB製)		 0.01 25℃ 240h

測試狀態

E2EH 額定/性能 7

測試時間經過後，確認下列特性均無發生問題。
(1) 外觀（無影響產品特性之損害情事）
(2) 動作確認（ON/OFF）
(3) 絕緣阻抗（50MΩ min. at 500 VDC）
(4) 耐電壓（AC1,000V 1分鐘）
(5) 耐水性（IP67）

（單位：mm）

無指定尺寸公差：公差等級 IT16

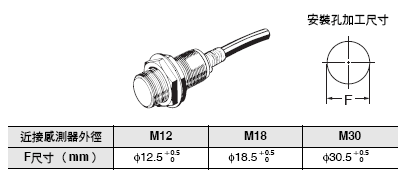

出線型

（隔離型）

E2EH 外觀尺寸 3

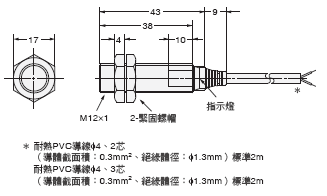

E2EH-X3[][]型

E2EH 外觀尺寸 4

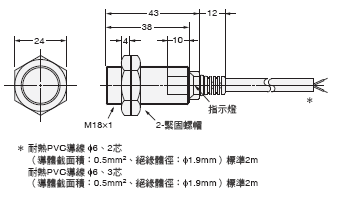

E2EH-X7[][[]型

E2EH 外觀尺寸 5

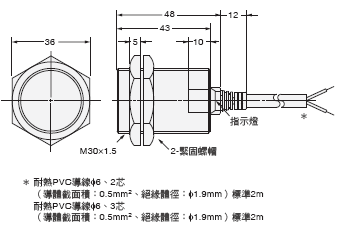

E2EH-X12[][]型

E2EH 外觀尺寸 6

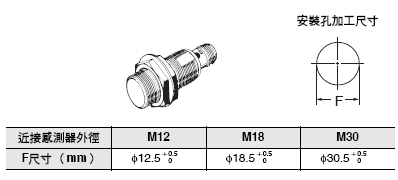

接頭型

（隔離型）

E2EH 外觀尺寸 8

E2EH-X3[][]-M1[]型

E2EH 外觀尺寸 9

E2EH-X7[][]-M1[]型

E2EH 外觀尺寸 10

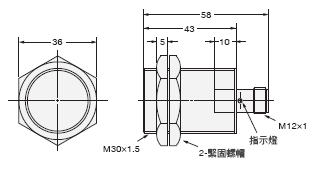

E2EH-X12[][]-M1[]型

E2EH 外觀尺寸 11
