E2EQ

產品特色

濺鍍對策型氟樹脂塗裝近接感測器

商品洽詢

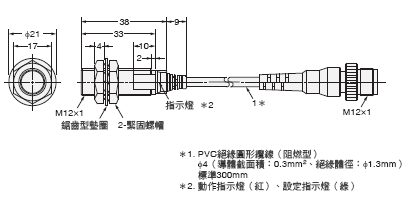

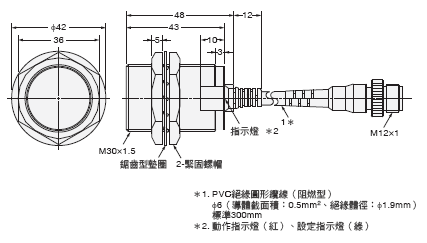

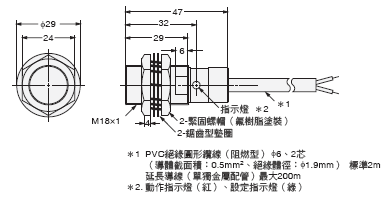

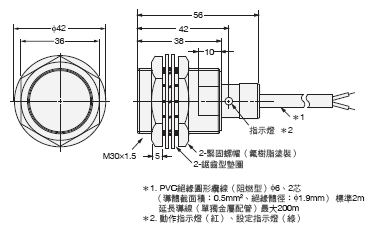

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

形狀		檢測距離	輸出型態	動作模式	型號

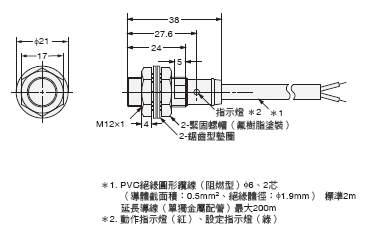

隔離	M12	4mm	直流2線式 (無極性)	NO	E2EQ-X4X1 2M
	M18	8mm			E2EQ-X8X1 2M
	M30	15mm			E2EQ-X15X1 2M

形狀		檢測距離	輸出型態	動作模式	型號

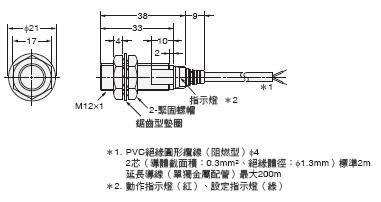

隔離	M12	3mm	直流2線式	NO	E2EQ-X3D1 2M

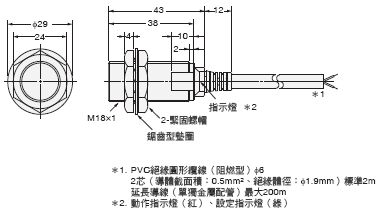

	M18	7mm			E2EQ-X7D1 2M

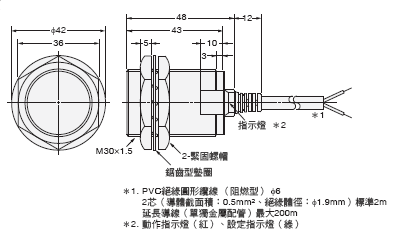

	M30	10mm			E2EQ-X10D1 2M

形狀		檢測距離	輸出型態	動作模式	型號

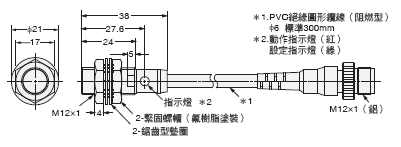

隔離	M12	4mm	直流2線式 (無極性) ③-④接腳配置	NO	E2EQ-X4X1-M1TJ 0.3M

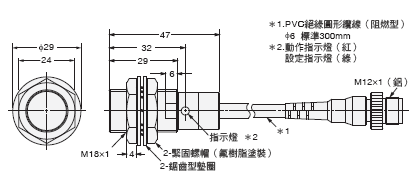

	M18	8mm			E2EQ-X8X1-M1TJ 0.3M

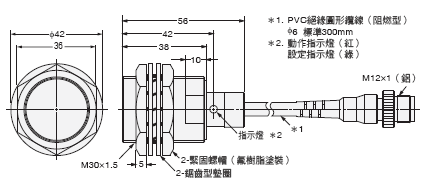

	M30	15mm			E2EQ-X15X1-M1TJ 0.3M

標準型		檢測距離	輸出型態	動作模式	型號
隔離	M12	3mm	直流2線式①-④接腳配置	NO	E2EQ-X3D1-M1TGJ 0.3M

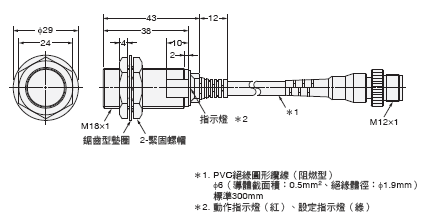

	M18	7mm			E2EQ-X7D1-M1TGJ 0.3M
	M30	10mm			E2EQ-X10D1-M1TGJ 0.3M

形狀		檢測距離	輸出型態	動作模式	型號
隔離	M12	4mm	直流2線式（無極性） ③-④接腳配置	NO	E2EQ-X4X1-M1J 0.3M
	M18	8mm			E2EQ-X8X1-M1J 0.3M
	M30	15mm			E2EQ-X15X1-M1J 0.3M

標準型		檢測距離	輸出型態	動作模式	型號
隔離	M12	3mm	直流2線式 ①-④接腳配置	NO	E2EQ-X3D1-M1GJ 0.3M
	M18	7mm			E2EQ-X7D1-M1GJ 0.3M
	M30	10mm			E2EQ-X10D1-M1GJ 0.3M

感測器I/O接頭（M12、單側接頭）（必須使用接頭中繼型）未附於感測器，請務必訂購。

形狀	導線長度	感測器I/O接頭型號	適用近接感測器型號
直線型	2m	XS2F-D421-DC0-F	E2EQ-X[]X1-M1J
直線型	5m	XS2F-D421-GC0-F
L型	2m	XS2F-D422-DC0-F
L型	5m	XS2F-D422-GC0-F
直線型	2m	XS2F-D421-DA0-F	E2EQ-X[]D1-M1GJ
直線型	5m	XS2F-D421-GA0-F
L型	2m	XS2F-D422-DA0-F
L型	5m	XS2F-D422-GA0-F
Smartclick接頭直線型	2m	XS5F-D421-D80-F	E2EQ-X[]X1-M1TJ E2EQ-X[]D1-M1TGJ
Smartclick接頭直線型	5m	XS5F-D421-G80-F	E2EQ-X[]X1-M1TJ E2EQ-X[]D1-M1TGJ

註. 詳細內容請參閱➜ 「感測器I/O接頭/感測器控制器」。

型號		E2EQ-X4X1 E2EQ-X4X1-M1(T)J	E2EQ-X8X1 E2EQ-X8X1-M1(T)J	E2EQ-X15X1 E2EQ-X15X1-M1(T)J
檢測距離		4mm±10%	8mm±10%	15mm±10%
設定距離＊1		0～3.2mm	0～6.4mm	0～12mm
應差		檢測距離的15%以下
標準檢測物體		鐵12×12×1mm	鐵18×18×1mm	鐵30×30×1mm
應答頻率＊2		1kHz	0.5kHz	0.25kHz
控制輸出	開關容量	3～100mA
控制輸出	殘留電壓＊3	5V以下(負載電流100mA、導線長度2m時)
動作模式(檢測物體接近時)		NO的詳細內容請參閱「輸入輸出段回路圖」的時序圖➜第 5 頁
保護回路		突波吸收、負載短路保護
環境溫度範圍		動作時：-25～+70℃，保存時：-40～+85℃ (不可凍結、凝結)
溫度的影響		在-25～+70℃ 的溫度範圍內、+23℃ 時，檢測距離的±15%以內		在-25～+70℃ 的溫度範圍內、 +23℃ 時，檢測距離的±15%以內
電壓的影響		在額定電源電壓±15%範圍內，額定電源電壓時，檢測距離的±1%以內
衝擊(耐久性)		1,000m/s² X、Y、Z各方向10次
連接方式		出線型(標準導線長度2m)、接頭中繼型
質量 (包裝狀態)	出線型	約65g	約140g	約190g
質量 (包裝狀態)	接頭中繼型	約20g	約40g	約90g

＊1. 請在綠色指示燈亮燈的範圍內使用。

＊2. 應答頻率為平均值。

＊3. 殘留電壓為5V，請確認連接機器與介面條件後再行使用。

型號		E2EQ-X3D1 E2EQ-X3D1-M1(T)GJ	E2EQ-X7D1 E2EQ-X7D1-M1(T)GJ	E2EQ-X10D1 E2EQ-X10D1-M1(T)GJ
檢測距離		3mm±10%	7mm±10%	10mm±10%
設定距離		0～2.4mm	0～5.6mm	0～8mm
應差		檢測距離的10%以下
標準檢測物體		鐵12×12×1mm	鐵18×18×1mm	鐵30×30×1mm
應答頻率＊		1kHz	500Hz	400Hz
控制輸出	開關容量	3～100mA
控制輸出	殘留電壓	3V以下(負載電流100mA、導線長度2m時)
動作模式(檢測物體接近時)		NO 的詳細內容請參閱「輸入輸出段回路圖」的時序圖➜第 5 頁
保護回路		負載短路保護、突波吸收
環境溫度範圍		動作時、保存時：各-25～+70℃ (不可凍結、凝結)
溫度的影響		在-25～+70℃ 溫度範圍內，當+23℃ 時，檢測距離的±10%以下
電壓的影響		額定電源電壓±15%的範圍內，為額定電源電壓時，檢測距離±2.5%以下
衝擊(耐久性)		1,000m/s² X、Y、Z各方向10次
連接方式		E2EQ-X[]D1型：出線型(標準導線長度2m) E2EQ-X[]D1-M1GJ型：接頭中繼型(標準導線長度300mm)
質量 (包裝狀態)	出線型	約120g	約160g	約220g
質量 (包裝狀態)	接頭中繼型	約80g	約110g	約190g

＊應答頻率為平均值。

檢測條件：以標準檢測物體為準，與檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。

型號		E2EQ-X4X1 E2EQ-X4X1-M1(T)J E2EQ-X3D1 E2EQ-X3D1-M1(T)GJ
可檢測物體		磁性金屬(非磁性金屬會降低檢測距離。請參閱「特性資料」➜第 4 頁)
電源電壓(操作電壓範圍)		DC12～24V 漣波(p-p) 10%以下(DC10～30V)
漏電流		0.8mA以下
指示燈		動作指示燈(紅色)，設定指示燈(綠色)
環境濕度範圍		動作時、保存時：各35～95%RH (不可凝結)
絕緣阻抗		50MW min. (at 500 VDC)所有充電部與外殼間
耐電壓		AC1,000V 1min 所有充電部與外殼間
振動(耐久性)		10～55Hz 複振幅1.5mmX、Y、Z各方向2h
保護構造		IEC標準 IP67、自社耐油規範
材質	外殼	氟樹脂塗裝(基材：黃銅)
	檢測面	氟樹脂
	緊固螺帽	氟樹脂塗裝(基材：黃銅)
	鋸齒型墊圈	鍍鋅鐵
附屬品		使用說明書
