E2FM

產品特色

再嚴苛的環境也不易損壞的近接感測器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

全不銹鋼外殼

防鋁屑

可嵌入至安裝金屬（鐵）中

取得歐洲Ecolab公司認證的耐化學藥品性

出線型、直流3線NPN輸出及氟樹脂塗裝型一應俱全

本體

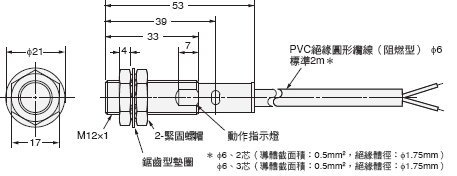

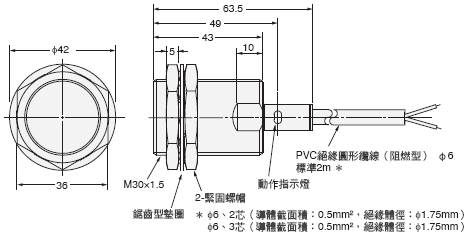

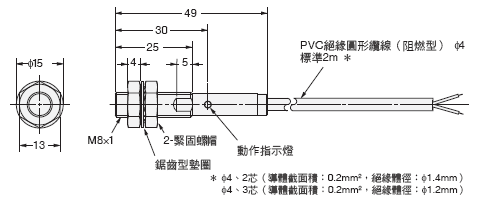

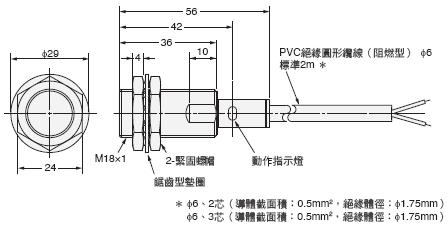

直流2線式／出線型

形狀		檢測距離	輸出型態	動作模式	型號
隔離	M8	1.5mm	直流2線式 (有極性)	NO	E2FM-X1R5D1 2M ＊
	M12	2mm			E2FM-X2D1 2M ＊
	M18	5mm			E2FM-X5D1 2M ＊
	M30	10mm			E2FM-X10D1 2M ＊

註. 亦備有動作模式NC型。請另與本公司洽詢。
＊亦有氟樹脂塗裝型。型號為E2FM-QX[]D1型。但纜線材質為PVC，需另行加以保護。
有關交期，請與經銷商洽詢。

直流3線式／出線型

形狀		檢測距離	型號
形狀		檢測距離	輸出型態 NPN NO	輸出型態 PNP NO
隔離	M8	1.5mm	E2FM-X1R5C1 2M	E2FM-X1R5B1 2M
	M12	2mm	E2FM-X2C1 2M	E2FM-X2B1 2M
	M18	5mm	E2FM-X5C1 2M	E2FM-X5B1 2M
	M30	10mm	E2FM-X10C1 2M	E2FM-X10B1 2M

註. 亦備有動作模式NC型。請另與本公司洽詢。

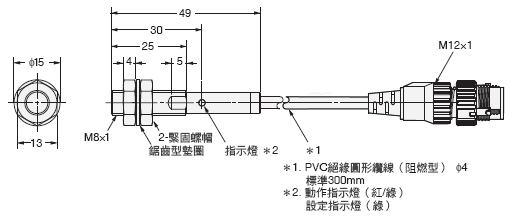

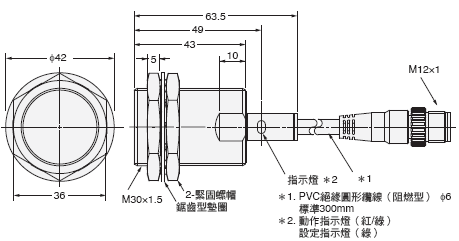

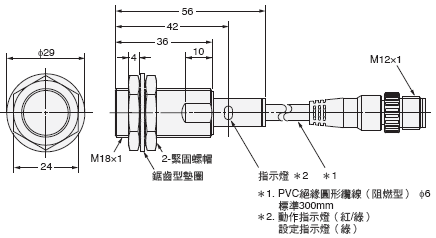

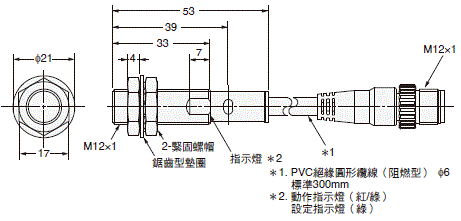

直流2線式／Smartclick接頭中繼型（M12）

形狀		檢測距離	輸出型態	動作模式	型號
隔離	M8	1.5mm	有極性①-④接腳配置	NO	E2FM-X1R5D1-M1TGJ 0.3M
	M12	2mm	有極性①-④接腳配置		E2FM-X2D1-M1TGJ 0.3M
	M12	2mm	無極性③-④接腳配置		E2FM-X2D1-M1TGJ-T 0.3M
	M18	5mm	有極性①-④接腳配置		E2FM-X5D1-M1TGJ 0.3M
	M18	5mm	無極性③-④接腳配置		E2FM-X5D1-M1TGJ-T 0.3M
	M30	10mm	有極性①-④接腳配置		E2FM-X10D1-M1TGJ 0.3M
	M30	10mm	無極性③-④接腳配置		E2FM-X10D1-M1TGJ-T 0.3M

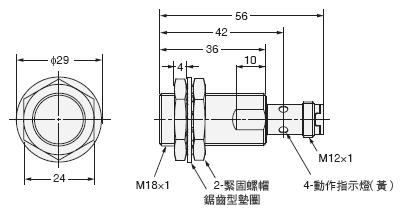

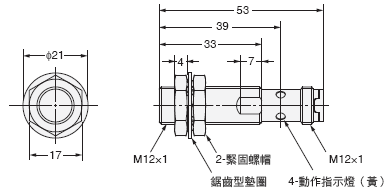

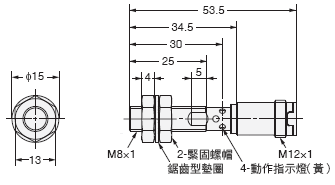

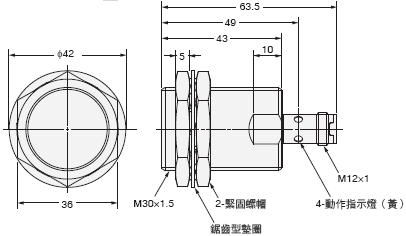

直流3線式／接頭型（M12）

形狀		檢測距離	型號
形狀		檢測距離	輸出型態 NPN NO	輸出型態 PNP NO
隔離	M8	1.5mm	E2FM-X1R5C1-M1	E2FM-X1R5B1-M1 ＊
	M12	2mm	E2FM-X2C1-M1	E2FM-X2B1-M1 ＊
	M18	5mm	E2FM-X5C1-M1	E2FM-X5B1-M1 ＊
	M30	10mm	E2FM-X10C1-M1	E2FM-X10B1-M1

＊亦有氟樹脂塗裝型。型號為E2FM-QX[]B1-M1型。
但纜線材質為PVC，需另行加以保護。有關交期，請與經銷商洽詢。

選購品（另售）

感測器I／O接頭（M12、單側接頭）

（必須使用接頭型、接頭中繼型）未附於感測器，請務必訂購。【外觀尺寸圖➜XS2型、XS5型】

形状	導線長度	感測器I/O接頭型號	適用近接感測器型號
直線型	2m	XS2F-D421-DC0-F	E2FM-X[]C1-M1 E2FM-X[]B1-M1
直線型	5m	XS2F-D421-GC0-F
L型	2m	XS2F-D422-DC0-F
L型	5m	XS2F-D422-GC0-F
Smartclick 接頭直線型	2m	XS5F-D421-D80-F	E2FM-X[]D1-M1TGJ E2FM-X[]D1-M1TGJ-T
Smartclick 接頭直線型	5m	XS5F-D421-G80-F	E2FM-X[]D1-M1TGJ E2FM-X[]D1-M1TGJ-T

註1. 詳細資訊請參閱OMRON網站(https://www.omron.com.tw)之「XS2型」、「XS5型」。

直流2線式（E2FM-X[]D[]型）

外形		M8	M12	M18	M30	M12	M18	M30
隔離		遮蔽
型號		E2FM-X1R5D1-[]	E2FM-X2D1-[]	E2FM-X5D1-[]	E2FM-X10D1-[]	E2FM-X2D1- M1TGJ-T	E2FM-X5D1- M1TGJ-T	E2FM-X10D1- M1TGJ-T
檢測距離		1.5mm±10%	2mm±10%	5mm±10%	10mm±10%	2mm±10%	5mm±10%	10mm±10%
設定距離		0～1.05mm	0～1.4mm	0～3.5mm	0～7mm	0～1.4mm	0～3.5mm	0～7mm
應差		檢測距離的15%以下
可檢測物體		磁性金屬( 非磁性金屬會降低檢測距離。)
標準檢測物體		鐵8×8×1mm	鐵12×12×1mm	鐵30×30×1mm	鐵54×54×1mm	鐵12×12×1mm	鐵30×30×1mm	鐵54×54×1mm
應答頻率＊1		200Hz	100Hz	100Hz	50Hz	100Hz	100Hz	50Hz
電源電壓(操作電壓範圍)		DC12～24V漣波(p-p) 10%以下(DC10～30V)
漏電流		0.8mA以下
輸出型態		有極				無極
控制輸出	開關容量	3～100mA
控制輸出	残留電壓	3V以下(負載電流100mA以下、導線長度2m時)				5V以下(負載電流100mA以下、導線長度2m時)
指示燈		動作指示燈(紅色LED)、設定動作指示燈(綠色LED)
動作模式 (檢測物體接近時)		NO (常開)＊2
保護回路		突波吸收、負載短路保護
環境溫度範圍		動作時及保存時：各-25～+70℃(不可凍結、凝結)
環境濕度範圍		動作時及保存時：各35～95%RH(不可凝結)
溫度的影響		在-25～+70℃ 的溫度範圍內，檢測距離的變化為±20%以內(以+23℃ 時的檢測距離為基準)
電壓的影響		在額定電源電壓±15%的範圍內，檢測距離的變化為±1%以內(以額定電源電壓時的檢測距離為基準)
絶縁組抗		50MΩmin.(at 500 VDC)所有充電部與外殼間
耐電壓		AC1,000V 50/60Hz 1min所有充電部與外殼間
振動(耐久性)		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃(耐久性)		500m/s² X、Y、Z各方向 10次	1,000m/s² X、Y、Z 各方向 10次
保護構造		IEC60529規格IP67
連接方式		無標記：出線型(標準導線長度2m) -M1GJ-[]型：接頭中繼型(標準導線長度300mm)
質量 ※包裝狀態	出線型2m	約105g	約190g	約215g	約295g	— —	— —	— —
質量 ※包裝狀態	接頭中繼型	約65g	約85g	約110g	約190g	約85g	約110g	約190g
材質	外殼	不銹鋼(SUS303)
	檢測面 (厚度)	不銹鋼(SUS303)
	檢測面 (厚度)	(0.4mm)	(0.8mm)			(0.8mm)
	緊固螺帽	不銹鋼(SUS303)
	導線	PVC (阻燃型)
	鋸齒型墊圈	鍍鋅鐵
附屬品		使用說明書

＊1. 直流開關部的應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
＊2. 亦有NC （常閉）型。請另與本公司洽詢。

直線3線式（E2FM-X[]C[]型、E2FM-X[]B[]型）

外形		M8	M12	M18	M30
隔離		隔離
型號		E2FM-X1R5[]	E2FM-X2[]	E2FM-X5[]	E2FM-X10[]
檢測距離		1.5mm±10%	2mm±10%	5mm±10%	10mm±10%
設定距離		0～1.05mm	0～1.4mm	0～3.5mm	0～7mm
應差		檢測距離的15%以下
可檢測物體		磁性金屬(非磁性金屬會降低檢測距離。)
標準檢測物體		鐵8×8×1mm	鐵12×12×1mm	鐵30×30×1mm	鐵54×54×1mm
應答頻率＊1		200Hz	100Hz	100Hz	50Hz
電源電壓(操作電壓範圍)		DC12～24V漣波(p-p) 10%以下(DC10～30V)
消耗電流		10mA以下
控制輸出	開關容量	200mA以下
控制輸出	残留電壓	2V以下(負載電流200mA以下、導線長度2m時)
指示燈		動作指示燈(黃色LED)
動作模式 (檢測物體接近時)		C1型：NPN開路集極NO (常開) ＊2 B1型：PNP開路集極NO (常開) ＊2
保護回路		電源反接保護、突波吸收、負載短路保護、輸出逆接保護(E2FM-X1R5B1-M1型除外)
環境溫度範圍		動作時及保存時：各-25～+70℃(不可凍結、凝結)
環境濕度範圍		動作時及保存時：各35～95%RH(不可凝結)
溫度的影響		在-25～+70℃ 的溫度範圍內，檢測距離的變化為±20%以內(以+23℃ 時的檢測距離為基準)
電壓的影響		在額定電源電壓±15%的範圍內，檢測距離的變化為±1%以內(以額定電源電壓時的檢測距離為基準)
絶緣組抗		50MΩ min. (at 500 VDC)所有充電部與外殼間
耐電壓		AC1,000V 50/60Hz 1min 所有充電部與外殼間
振動(耐久性)		10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃(耐久性)		500m/s² X、Y、Z各方向 10次	1,000m/s² X、Y、Z 各方向 10次
保護構造		IEC60529規格IP67
連接方式		無標記：出線型(標準導線長度2m) -M1型：接頭型
質量 ※包裝狀態	出線型2m	－	約170g	約190g	約275g
質量 ※包裝狀態	接頭中繼型	約45g	約55g	約75g	約160g
材質	外殼	不銹鋼(SUS303)
	檢測面 (厚度)	不銹鋼(SUS303)
	檢測面 (厚度)	(0.4mm)	(0.8mm)
	緊固螺帽	不銹鋼(SUS303)
	鋸齒型墊圈	鍍鋅鐵
附屬品		使用說明書
