E2EF

E2EF

產品特色
耐工件摩擦，再嚴苛的環境也不易損壞，「長距離」的金屬頭近接感測器
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

全不銹鋼外殼

與樹脂頭近接感測器同等或更佳的長距離檢測＊1

優於樹脂頭近接感測器20倍＊2的耐磨損性

亦備有氟樹脂塗裝的防濺鍍型

防鋁屑

亦備有Smartclick接頭中繼型

＊1. 根據檢測物體的大小或材質不同，實際的檢測距離亦有所差異。
詳細內容請參閱特性資料。
＊2. 在轉數130rpm下以不銹鋼刷測試的結果

本體

標準型（全不銹鋼外殼）

連接方式 形狀 檢測距離 輸出型態 動作模式 型號
出線型
(2m)		 隔離
3144_lu_1_1
 M8 2mm 直流2線式
(有極性)		 NO E2EF-X2D1 2M
M12 3mm E2EF-X3D1 2M
M18 7mm E2EF-X7D1 2M
M30 12mm E2EF-X12D1 2M
Smartclick接頭中繼型
(M12)		 隔離
3144_lu_1_2
 M8 2mm E2EF-X2D1-M1TGJ 0.3M
M12 3mm E2EF-X3D1-M1TGJ 0.3M
M18 7mm E2EF-X7D1-M1TGJ 0.3M
M30 12mm E2EF-X12D1-M1TGJ 0.3M

防濺鍍型
（全不銹鋼外殼＋氟樹脂塗裝）

連接方式 形狀 檢測距離 輸出型態 動作模式 型號
出線型
(2m)		 隔離
3144_lu_1_1
 M8 2mm 直流2線式
(有極性)		 NO E2EF-QX2D1 2M
M12 3mm E2EF-QX3D1 2M
M18 7mm E2EF-QX7D1 2M
M30 12mm E2EF-QX12D1 2M
Smartclick
接頭中繼型
(M12)		 隔離
3144_lu_1_2
 M8 2mm E2EF-QX2D1-M1TGJ 0.3M
M12 3mm E2EF-QX3D1-M1TGJ 0.3M
M18 7mm E2EF-QX7D1-M1TGJ 0.3M
M30 12mm E2EF-QX12D1-M1TGJ 0.3M
註. 纜線材質為PVC，需另行加以保護。

選購品（另售）

連接接頭一覽
Smartclick

出線方向 導線規格 導線長度(m) 導線芯線數(芯) 型號 適用近接感測器型號
直線型
3144_lu_3_1
 阻燃型、可動控制導線產品 2 4 XS5F-D421-D80-F E2EF-X□D1-M1TGJ
E2EF-QX□D1-M1TGJ
5 4 XS5F-D421-G80-F

註. 詳情請參閱本公司網站（https://www.omron.com.tw/）的「感測器I/O連接器/感測器控制器」。

尺寸 M8 M12 M18 M30
隔離 隔離
外裝

全不銹鋼

外殼

氟樹脂

塗裝

全不銹鋼

外殼

氟樹脂

塗裝

全不銹鋼

外殼

氟樹脂

塗裝

全不銹鋼

外殼

氟樹脂

塗裝
型號 E2EF
-X2D1
(-M1TGJ)		 E2EF
-QX2D1
(-M1TGJ)		 E2EF
-X3D1
(-M1TGJ)		 E2EF
-QX3D1
(-M1TGJ)		 E2EF
-X7D1
(-M1TGJ)		 E2EF
-QX7D1
(-M1TGJ)		 E2EF
-X12D1
(-M1TGJ)		 E2EF
-QX12D1
(-M1TGJ)
檢測距離 2mm±10% 3mm±10% 7mm±10% 12mm±10%
設定距離 0～1.4mm 0～2.1mm 0～4.9mm 0～8.4mm
應差 檢測距離的15%以下
可檢測物體 磁性金屬(非磁性金屬會降低檢測距離。請參閱規格說明書第3頁[特性資料])
標準檢測物體 鐵12×12×1mm 鐵21×21×1mm 鐵30×30×1mm 鐵54×54×1mm
應答頻率 ＊ 200Hz 80Hz 100Hz 50Hz
電源電壓 DC10～30V (亦包含漣波(p-p) 10%)
漏電流 0.8mA以下
輸出型態 有極性

控制

輸出

開關

容量

 3～100mA

残留

電壓

 3V以下(負載電流100mA以下、導線長度2m時)
指示燈 動作指示燈(紅色LED，設定指示燈(綠色LED)
動作模式
(檢測物體接近時)		 NO(常開)
保護回路 突波吸收、負載短路保護
環境溫度範圍 動作時：-10～+70℃，保存時：-25～+70℃ (不可結冰結露)
環境濕度範圍 動作時及保存時：各35～95%RH (不可結露)
溫度的影響 在-10～+70℃ 的溫度範圍內，檢測距離的變化為±20%以內(以+23℃ 時的檢測距離為基準)
電壓的影響 在額定電源電壓±15%的範圍內，檢測距離的變化為±1%以內(以額定電源電壓時的檢測距離為基準)
絶縁抵抗 50MΩ min. (at 500 VDC)所有充電部與外殼間
耐電壓 AC1,000V 50/60Hz 1min 所有充電部與外殼間
震動(耐久性) 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h
衝撃(耐久性)

500m/s2 X、Y、Z

各方向 10次

 1,000m/s2 X、Y、Z 各方向 10次
保護構造 IEC60529規格IP67
連接方式 無標記：出線型(標準導線長度2m)
-M1TGJ型：接頭中繼型(標準導線長度300mm)
質量
包裝狀態

出線型

2m

 約105g 約190g 約215g 約295g

接頭

中繼型

 約65g 約85g 約110g 約190g
材質 外殼 不銹鋼（SUS303）（E2EF-QX[]D：SUS303 氟樹脂塗裝）
檢測面
(厚度)		 不銹鋼（SUS303）（E2EF-QX[]D：SUS303 氟樹脂塗裝）
0.2mm 0.4mm 0.4mm 0.5mm

緊固

螺帽

 不銹鋼（SUS303）（E2EF-QX[]D：SUS303 氟樹脂塗裝）

鋸齒型

墊圈

 鍍鋅鐵
導線 PVC(阻燃型)
附屬品 使用說明書
＊直流開關部的應答頻率為平均值。檢測條件：標準檢測物體為準，檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。

（單位：mm）

無指定尺寸公差：公差等級 IT16

本體

出線型

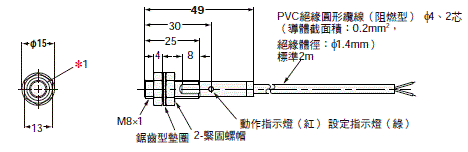

E2EF-X2D1型
E2EF-QX2D1型

E2EF 外觀尺寸 4

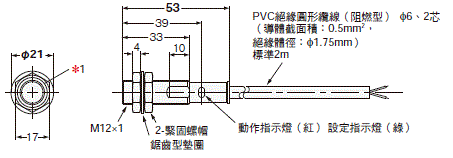

E2EF-X3D1型
E2EF-QX3D1型

E2EF 外觀尺寸 5

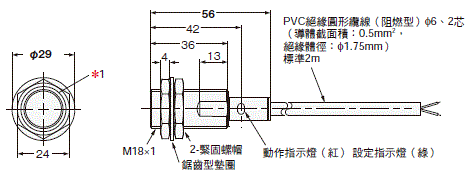

E2EF-X7D1型
E2EF-QX7D1型

E2EF 外觀尺寸 6

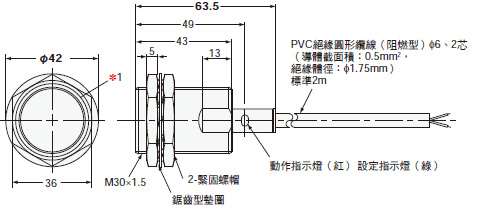

E2EF-X12D1型
E2EF-QX12D1型

E2EF 外觀尺寸 7

Smartclick接頭中繼型

E2EF-X2D1-M1TGJ型
E2EF-QX2D1-M1TGJ型

E2EF 外觀尺寸 9

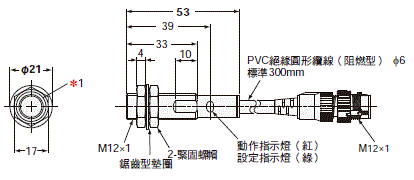

E2EF-X3D1-M1TGJ型
E2EF-QX3D1-M1TGJ型

E2EF 外觀尺寸 10

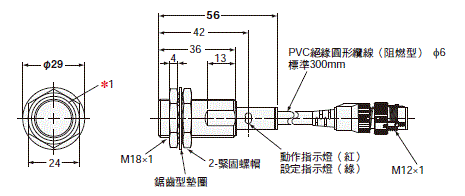

E2EF-X7D1-M1TGJ型
E2EF-QX7D1-M1TGJ型

E2EF 外觀尺寸 11

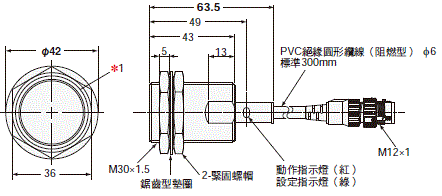

E2EF-X12D1-M1TGJ型
E2EF-QX12D1-M1TGJ型

E2EF 外觀尺寸 12

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
E2EF 規格說明書 SCEC-042A-TW5
[4216KB] 		2020年2月27日
20200227
 E2EF 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
E2EF Data Sheet D114-E1-01
[2236KB] 		Dec 05, 2019
20191205
 E2EF Data Sheet
E2EF Catalog D113-E1-01
[6179KB] 		Dec 05, 2019
20191205
 E2EF Catalog
