・也推出了長距離檢測用的非隔離型機種。即使檢測對象晃動亦能穩定偵測的長距離功能，讓您放心使用。
E2E(小徑型)
產品特色
雖為超小型的近接感測器， 安裝卻驚人地「容易」！
集合世界通用的小直徑規格（φ3、φ4、φ5.4、φ6.5、M4、M5）
高亮度動作指示燈，輕鬆確認動作狀態
・360度配置4顆指示燈，更加容易確認。
檢測時序更為敏銳的高速應答性
・Max.5kHz的應答頻率
避免配線錯誤導致故障的保護回路
・裝載了負載短路保護或輸出反接保護回路。
僅舊機種2／3的低消耗電流，為環保貢獻一份心力
・消耗電流均在10mA以下
提供耐繞曲線用不鏽鋼保護螺旋管
・推出了M4、M5尺寸用的保護管。減少因勾到或衝擊而造成的斷線。
本體
隔離型
| 形狀 | 檢測距離 | 連接 放式 | 導線 規格 | 動作模式 | 配線顏色/接角配置 | 型號 | |||
|---|---|---|---|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | ||||||||
| φ 3 |
0.8 mm |
出線型 (2m) |
PVC (耐油性) |
NO | 褐：+V 黑：輸出 藍：0V |
E2E-C03SR8-WC-C1 2M ＊1 | E2E-C03SR8-WC-B1 2M ＊1 | ||
| NC | E2E-C03SR8-WC-C2 2M ＊1 | E2E-C03SR8-WC-B2 2M ＊1 | |||||||
| M8 接頭中繼型 (0.3m) |
PVC (耐油性) |
NO | ①：+V, ③：0V, ④：控制輸出 |
E2E-C03SR8-CJ-C1 0.3M | E2E-C03SR8-CJ-B1 0.3M | ||||
| NC | E2E-C03SR8-CJ-C2 0.3M | E2E-C03SR8-CJ-B2 0.3M | |||||||
| φ 4 |
1.2 mm |
出線型 (2m) |
PVC (耐油性) |
NO | 褐：+V 黑：輸出 藍：0V |
E2E-C04S12-WC-C1 2M ＊1 ＊2 ＊3 | E2E-C04S12-WC-B1 2M ＊1 ＊2 ＊3 | ||
| NC | E2E-C04S12-WC-C2 2M ＊1 ＊2 ＊3 | E2E-C04S12-WC-B2 2M ＊1 ＊2 ＊3 | |||||||
| M8 接頭中繼型 (0.3m) |
PVC (耐油性) |
NO | ①：+V, ③：0V, ④：控制輸出 |
E2E-C04S12-CJ-C1 0.3M | E2E-C04S12-CJ-B1 0.3M | ||||
| NC | E2E-C04S12-CJ-C2 0.3M | E2E-C04S12-CJ-B2 0.3M | |||||||
| M8 接頭型 |
― | NO | E2E-C04S12-MC-C1 | E2E-C04S12-MC-B1 | |||||
| NC | E2E-C04S12-MC-C2 | E2E-C04S12-MC-B2 | |||||||
| φ 5.4 |
1 mm |
出線型 (2m) |
PVC (耐油性) |
NO | 褐：+V 黑：輸出 藍：0V |
E2E-C05S01-WC-C1 2M ＊1 ＊2 ＊3 |
E2E-C05S01-WC-B1 2M ＊1 ＊2 ＊3 |
||
| NC | E2E-C05S01-WC-C2 2M ＊1 ＊2 |
E2E-C05S01-WC-B2 2M ＊1 ＊2 |
|||||||
| φ 6.5 |
2 mm |
出線型 (2m) |
PVC (耐油性) |
NO | 褐：+V 黑：輸出 藍：0V |
E2E-C06S02-WC-C1 2M ＊1 ＊2 ＊3 | E2E-C06S02-WC-B1 2M ＊1 ＊2 ＊3 | ||
| NC | E2E-C06S02-WC-C2 2M ＊1 ＊2 ＊3 | E2E-C06S02-WC-B2 2M ＊1 ＊2 ＊3 | |||||||
| M8接頭中繼型 (0.3m) |
PVC (耐油性) |
NO | ①：+V, ③：0V, ④：控制輸出 |
E2E-C06S02-CJ-C1 0.3M | E2E-C06S02-CJ-B1 0.3M | ||||
| NC | E2E-C06S02-CJ-C2 0.3M | E2E-C06S02-CJ-B2 0.3M | |||||||
| M8 接頭型 |
― | NO | E2E-C06S02-MC-C1 | E2E-C06S02-MC-B1 | |||||
| NC | E2E-C06S02-MC-C2 | E2E-C06S02-MC-B2 | |||||||
| M4 | 0.8 mm |
出線型 (2m) |
PVC (耐油性) |
NO | 褐：+V 黑：輸出 藍：0V |
E2E-S04SR8-WC-C1 2M ＊1 | E2E-S04SR8-WC-B1 2M ＊1 | ||
| NC | E2E-S04SR8-WC-C2 2M ＊1 | E2E-S04SR8-WC-B2 2M ＊1 | |||||||
| M8 接頭中繼型 (0.3m) |
PVC (耐油性) |
NO | ①：+V, ③：0V, ④：控制輸出 |
E2E-S04SR8-CJ-C1 0.3M | E2E-S04SR8-CJ-B1 0.3M | ||||
| NC | E2E-S04SR8-CJ-C2 0.3M | E2E-S04SR8-CJ-B2 0.3M | |||||||
| M5 | 1.2 mm |
出線型 (2m) |
PVC (耐油性) |
NO | 褐：+V 黑：出力 藍：0V |
E2E-S05S12-WC-C1 2M ＊1 ＊2 ＊3 | E2E-S05S12-WC-B1 2M ＊1 ＊2 ＊3 | ||
| NC | E2E-S05S12-WC-C2 2M ＊1 ＊2 ＊3 | E2E-S05S12-WC-B2 2M ＊1 ＊2 ＊3 | |||||||
| M8 接頭中繼型 (0.3m) |
PVC (耐油性) |
NO | ①：+V, ③：0V, ④：控制輸出 |
E2E-S05S12-CJ-C1 0.3M | E2E-S05S12-CJ-B1 0.3M | ||||
| NC | E2E-S05S12-CJ-C2 0.3M | E2E-S05S12-CJ-B2 0.3M | |||||||
| M8 接頭型 |
― | NO | E2E-S05S12-MC-C1 | E2E-S05S12-MC-B1 | |||||
| NC | E2E-S05S12-MC-C2 | E2E-S05S12-MC-B2 | |||||||
＊1. 提供導線長度5m的類型。型號末尾為5M。（例：E2E-C04S12-WC-C1 5M）
＊2. 另有耐繞曲導線（Robot Cord）類型。型號後面會加上-R。（例：E2E-C04S12-WC-C1-R 2M）
＊3. 另提供耐繞曲導線（Robot Cord）導線長5M的類型。型號會加上-R，末尾為5M。（例：E2E-C04S12-WC-C1-R 5M）
非隔離型
| 形狀 | 檢測距離 | 連接 方式 | 導線規格 | 動作模式 | 配線顏色/接腳配置 | 型號 | |||
|---|---|---|---|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | ||||||||
| φ 3 |
2 mm |
出線型 (2m) |
PVC (耐油性) |
NO | 褐：+V 黑：輸出 藍：0V |
E2E-C03N02-WC-C1 2M ＊1 | E2E-C03N02-WC-B1 2M ＊1 | ||
| NC | E2E-C03N02-WC-C2 2M ＊1 | E2E-C03N02-WC-B2 2M ＊1 | |||||||
| M8接頭中繼型 (0.3m) |
PVC (耐油性) |
NO | ①：+V, ③：0V, ④：控制輸出 |
E2E-C03N02-CJ-C1 0.3M | E2E-C03N02-CJ-B1 0.3M | ||||
| NC | E2E-C03N02-CJ-C2 0.3M | E2E-C03N02-CJ-B2 0.3M | |||||||
| φ 4 |
3 mm |
出線型 (2m) |
PVC (耐油性) |
NO | 褐：+V 黑：輸出 藍：0V |
E2E-C04N03-WC-C1 2M ＊1 ＊2 | E2E-C04N03-WC-B1 2M ＊1 ＊2 | ||
| NC | E2E-C04N03-WC-C2 2M ＊1 ＊2 | E2E-C04N03-WC-B2 2M ＊1 ＊2 | |||||||
| M8接頭中繼型 (0.3m) |
PVC (耐油性) |
NO | ①：+V, ③：0V, ④：控制輸出 |
E2E-C04N03-CJ-C1 0.3M | E2E-C04N03-CJ-B1 0.3M | ||||
| NC | E2E-C04N03-CJ-C2 0.3M | E2E-C04N03-CJ-B2 0.3M | |||||||
| M8接頭型 | ― | NO | E2E-C04N03-MC-C1 | E2E-C04N03-MC-B1 | |||||
| NC | E2E-C04N03-MC-C2 | E2E-C04N03-MC-B2 | |||||||
| φ 6.5 |
4 mm |
出線型 (2m) |
PVC (耐油性) |
NO | 褐：+V 黑：輸出 藍：0V |
E2E-C06N04-WC-C1 2M ＊1 ＊2 | E2E-C06N04-WC-B1 2M ＊1 ＊2 | ||
| NC | E2E-C06N04-WC-C2 2M ＊1 ＊2 | E2E-C06N04-WC-B2 2M ＊1 ＊2 | |||||||
| M8接頭中繼型 (0.3m) |
PVC (耐油性) |
NO | ①：+V, ③：0V, ④：控制輸出 |
E2E-C06N04-CJ-C1 0.3M | E2E-C06N04-CJ-B1 0.3M | ||||
| NC | E2E-C06N04-CJ-C2 0.3M | E2E-C06N04-CJ-B2 0.3M | |||||||
| M8接頭型 | ― | NO | E2E-C06N04-MC-C1 | E2E-C06N04-MC-B1 | |||||
| NC | E2E-C06N04-MC-C2 | E2E-C06N04-MC-B2 | |||||||
| M4 | 2 mm |
出線型 (2m) |
PVC (耐油性) |
NO | 褐：+V 黑：輸出 藍：0V |
E2E-S04N02-WC-C1 2M ＊1 | E2E-S04N02-WC-B1 2M ＊1 | ||
| NC | E2E-S04N02-WC-C2 2M ＊1 | E2E-S04N02-WC-B2 2M ＊1 | |||||||
| M8接頭中繼型 (0.3m) |
PVC (耐油)性 |
NO | ①：+V, ③：0V, ④：控制輸出 |
E2E-S04N02-CJ-C1 0.3M | E2E-S04N02-CJ-B1 0.3M | ||||
| NC | E2E-S04N02-CJ-C2 0.3M | E2E-S04N02-CJ-B2 0.3M | |||||||
| M5 | 3 mm |
出線型 (2m) |
PVC (耐油) |
NO | 褐：+V 黑：輸出 藍：0V |
E2E-S05N03-WC-C1 2M ＊1 ＊2 | E2E-S05N03-WC-B1 2M ＊1 ＊2 | ||
| NC | E2E-S05N03-WC-C2 2M ＊1 ＊2 | E2E-S05N03-WC-B2 2M ＊1 ＊2 | |||||||
| M8接頭中繼型 (0.3m) |
PVC (耐油性) |
NO | ①：+V, ③：0V, ④：控制輸出 |
E2E-S05N03-CJ-C1 0.3M | E2E-S05N03-CJ-B1 0.3M | ||||
| NC | E2E-S05N03-CJ-C2 0.3M | E2E-S05N03-CJ-B2 0.3M | |||||||
| M8接頭型 | ― | NO | E2E-S05N03-MC-C1 | E2E-S05N03-MC-B1 | |||||
| NC | E2E-S05N03-MC-C2 | E2E-S05N03-MC-B2 | |||||||
＊1. 提供導線長度5m的類型。型號末尾為5M。（例：E2E-C04N03-WC-C1 5M）
＊2. 另有耐繞曲導線（Robot Cord）類型。型號後面會加上-R。（例：E2E-C04N03-WC-C1-R 2M）
選購品（另售）

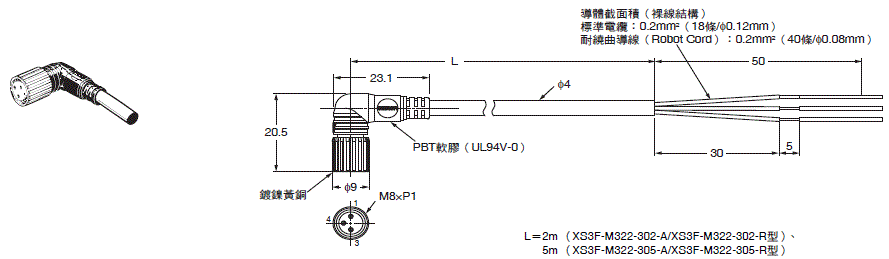

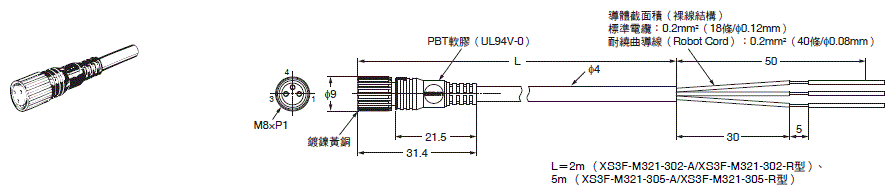

感測器I/O接頭（單邊接頭）
（必須為接頭型／接頭中繼型）並未隨附於感測器，請依照需求另行訂購。
| 尺寸 | 導線規格 | 導線芯線數(芯) | 導線長度L (m) | 直線 | L形類型 | ||||
|---|---|---|---|---|---|---|---|---|---|
| 型號 | 型號 | ||||||||
| M8 | 標準導線 | 3 | 2 | XS3F-M321-302-A | XS3F-M322-302-A | ||||
| 5 | XS3F-M321-305-A | XS3F-M322-305-A | |||||||
| 耐繞曲導線(Robot Cord) | 2 | XS3F-M321-302-R | XS3F-M322-302-R | ||||||
| 5 | XS3F-M321-305-R | XS3F-M322-305-R | |||||||

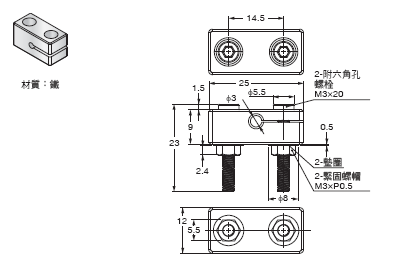

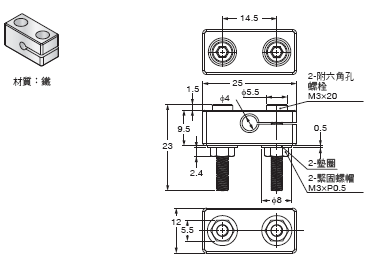

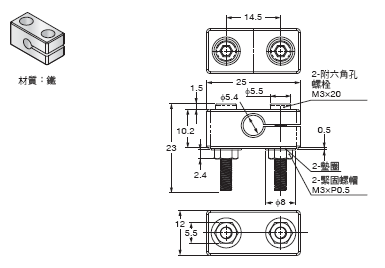

安裝金具
並未隨附於感測器，請依據需求另行訂購。
| 適用感測器 | 形狀 | 型號 | 数量 | 備註 | |
|---|---|---|---|---|---|
| 形E2E-C03[] |
 |

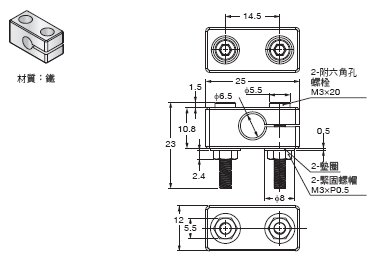

Y92E-SC03 | 1個 | 3用安裝塊、 M3×20 內六角螺絲2支、 緊固螺帽2個、墊圈2片 |
|
| 形E2E-C04[] |
 |
Y92E-SC04 | 1個 | φ4用安裝塊、 M3×20 內六角螺絲2支、 緊固螺帽2個、墊圈2片 |
|
| 形E2E-C05[] |
 |
Y92E-SC05 | 1個 | φ5.4 用安裝塊、 M3×20 內六角螺絲2支、 緊固螺帽2個、墊圈2片 |
|
| 形E2E-C06[] |
 |
Y92E-SC06 | 1個 | φ6.5 用安裝塊、 M3×20 內六角螺絲2支、 緊固螺帽2個、墊圈2片 |
|
| 形E2E-S04[] |
 |

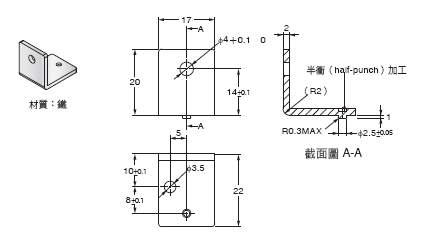

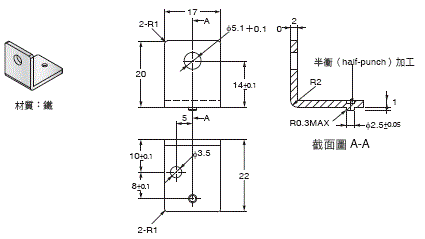

Y92E-SS04 | 1個 | M4螺絲用L形金具 | |
| 形E2E-S05[] |
 |
Y92E-SS05 | 1個 | M5螺絲用L形金具 | |
螺帽組
隨附於感測器。若有遺失，請另行訂購。
| 適用感測器 | 型號 | 適用感測器外徑 | 套組內容 |
|---|---|---|---|
| 形E2E-S04[] | Y92E-NWS04 | M4 | 緊固螺帽2個、鋸齒型墊圈1片 |
| 形E2E-S05[] | Y92E-NWS05 | M5 |

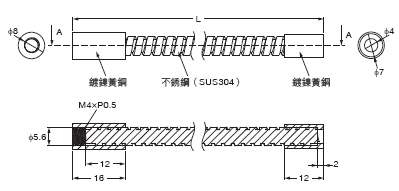

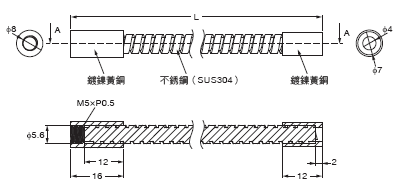

耐繞曲線不鏽鋼保護螺旋管
並未隨附於感測器，請依據需求另行訂購。
| 適用感測器 | 型號 | 適用感測器外徑 | 長度 | |
|---|---|---|---|---|
| 形E2E-S04[] | Y92E-STS04-05 | M4 | 0.5m | |
| Y92E-STS04-10 | 1m | |||
| 形E2E-S05[] | Y92E-STS05-05 | M5 | 0.5m | |
| Y92E-STS05-10 | 1m | |||
| 尺寸 | φ3 | φ4 | φ5.4 | |||
|---|---|---|---|---|---|---|
| 隔離 | 隔離 | 非隔離 | 隔離 | 非隔離 | 隔離 | |
| 項目型號 | E2E- C03SR8[] |
E2E-C03N02[] | E2E-C04S12[] | E2E-C04N03[] | E2E-C05S01[] | |
| 檢測距離(23℃時) | 0.8mm±10% | 2mm±10% | 1.2mm±10% | 3mm±10% | 1mm±10% | |
| 設定距離＊1 (檢測距離×0.7) | 0～0.56mm | 0～1.4mm | 0～0.84mm | 0～2.1mm | 0～0.7mm | |
| 應差 | 檢測距離的15%以下 | |||||
| 可檢測物體 | 磁性金屬(非磁性金屬會降低檢測距離。請參閱「特性資料」➜第 7 頁) | |||||
| 標準檢測物體 | 鐵3×3× 1mm |
鐵6×6× 1mm |
鐵4×4× 1mm |
鐵9×9× 1mm |
鐵5.4×5.4 ×1mm |
|
| 應答頻率＊2 | 5kHz | 3.5kHz | 4kHz | 2kHz | 4kHz | |
| 電源電壓(操作電壓範圍)＊3 | DC10～30V (亦包含漣波(p-p)10%) | |||||
| 消費電流 | 10mA以下 | |||||
| 控制輸出＊4 | 開關容量 | 開路集極50mA以下 | 開路集極100mA 以下 | |||
| 殘留電壓 | 2V以下 ＊5 | |||||
| 指示燈 | 動作指示燈：黃色(歐盟規範 EN60947-5-2 標準)輸出時亮燈。 | |||||
| 動作模式 | C1/C2：NPN型(負極共點)、B1/B2：PNP型(正極共點) C1/B1 型：NO (接近時ON)、C2/B2型：NC (遠離時ON) |
|||||
| 保護回路 | 電源反接保護、突波吸收、負載短路保護、輸出反接保護 | |||||
| 環境溫度範圍 | 動作時、保存時：各-25～+70℃(不可結冰結露) | |||||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH (不可結露) | |||||
| 溫度的影響 | 在-25～+70℃溫度範圍內，當+23℃時，檢測距離的±15%以下 | |||||
| 電壓的影響 | 額定電源電壓±15%的範圍內，為額定電源電壓時，檢測距離±2.5% 以內 | |||||
| 絕緣阻抗 | 50MΩ min (at 500 VDC )所有充電部與外殼間 | |||||
| 耐電壓 | AC500V 50/60Hz 1min 所有充電部與外殼間 | |||||
| 震動( 耐久性) | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2小時 | |||||
| 衝擊( 耐久性) | 500m/s2 X、Y、Z各方向 10次 | |||||
| 保護構造 | IEC 標準IP67 、自社耐油規範＊6 | |||||
| 連接方式 | 出線型 | 有 | 有 | 有 | ||
| M8接頭中繼型 | 有 | 有 | 有 | |||
| M8接頭型 | 有 | 有 | 有 | |||
| 質量(包裝狀態) | 出線型 | 約25g | 約30g | 約35g | 約35g | 約35g |
| M8接頭中繼型 | 約20g | 約20g | 約15g | 約20g | ― | |
| M8接頭型 | ― | ― | 約10g | 約10g | ― | |
| 材質 | 外殼 | SUS303(EN1.4305)＊7 | 鍍鎳黃銅 | |||
| 檢測面 | 耐熱ABS | |||||
| 緊固螺帽＊8 | 無 | |||||
| 鋸齒型墊圈＊8 | 無 | |||||
| 導線 | 聚氯乙烯(PVC) | |||||
| 附屬品 | 使用說明書 | 有 | ||||
| 型號標籤 | 有 | |||||
| 安裝金具 | 選購 | |||||
| 尺寸 | φ6.5 | M4 | M5 | ||||
|---|---|---|---|---|---|---|---|
| 隔離 | 隔離 | 非隔離 | 隔離蔽 | 非隔離 | 隔離 | 非隔離 | |
| 項目型號 | E2E-C06S02[] | E2E-C06N04[] | E2E-S04SR8[] | E2E-S04N02[] | E2E-S05S12[] | E2E-S05N03[] | |
| 檢測距離(23℃時) | 2mm±10% | 4mm±10% | 0.8mm±10% | 2mm±10% | 1.2mm±10% | 3mm±10% | |
| 設定距離＊1 (檢測距離×0.7) | 0～1.4mm | 0～2.8mm | 0～0.56mm | 0～1.4mm | 0～0.84mm | 0～2.1mm | |
| 應差 | 檢測距離的15%以下 | ||||||
| 可檢測物體 | 磁性金屬(非磁性金屬會降低檢測距離。請參閱「特性資料」➜第 7 頁) | ||||||
| 標準檢測物體 | 鐵6.5×6.5 ×1mm |
鐵12×12 ×1mm |
鐵3×3×1mm | 鐵6×6×1mm | 鐵4×4×1mm | 鐵9×9×1mm | |
| 應答頻率＊2 | 3kHz | 3kHz | 5kHz | 3.5kHz | 4kHz | 2kHz | |
| 電源電壓(操作電壓範圍)＊3 | DC10～30V (亦包含漣波(p-p)10%) | ||||||
| 消費電流 | 10mA以下 | ||||||
| 控制輸出＊4 | 開關容量 | 開路集極200mA 以下(60～70℃：100mA) | 開路集極50mA以下 | 開路集極100mA 以下 | |||
| 殘留電壓 | 2V以下 ＊5 | ||||||
| 指示燈 | 動作指示燈：黃色(歐盟規範 EN60947-5-2 標準)輸出時亮燈。 | ||||||
| 動作模式 | C1/C2：NPN型(負極共點)、B1/B2：PNP型(正極共點) C1/B1 型：NO (接近時ON)、C2/B2型：NC (遠離時ON) |
||||||
| 保護回路 | 電源反接保護、突波吸收、負載短路保護、輸出反接保護 | ||||||
| 環境溫度範圍 | 動作時、保存時：各-25～+70℃(不可結冰結露) | ||||||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH (不可結露) | ||||||
| 溫度的影響 | 在-25～+70℃溫度範圍內，當+23℃時，檢測距離的±15%以下 | ||||||
| 電壓的影響 | 額定電源電壓±15%的範圍內，為額定電源電壓時，檢測距離±2.5% 以內 | ||||||
| 絕緣阻抗 | 50MΩ min (at 500 VDC )所有充電部與外殼間 | ||||||
| 耐電壓 | AC500V 50/60Hz 1min 所有充電部與外殼間 | ||||||
| 震動( 耐久性) | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2小時 | ||||||
| 衝擊( 耐久性) | 500m/s2 X、Y、Z各方向 10次 | ||||||
| 保護構造 | IEC 標準IP67 、自社耐油規範＊6 | ||||||
| 連接方式 | 出線型 | 有 | 有 | 有 | |||
| M8接頭中繼型 | 有 | 有 | 有 | ||||
| M8接頭型 | 有 | 有 | 有 | ||||
| 質量(包裝狀態) | 出線型 | 約55g | 約55g | 約30g | 約30g | 約35g | 約40g |
| M8接頭中繼型 | 約20g | 約25g | 約20g | 約20g | 約20g | 約20g | |
| M8接頭型 | 約10g | 約15g | ― | ― | 約15g | 約15g | |
| 材質 | 外殼 | SUS303(EN1.4305)＊7 | |||||
| 檢測面 | 耐熱ABS | ||||||
| 緊固螺帽＊8 | 無 | SUS430(EN1.4016)＊7 | |||||
| 鋸齒型墊圈＊8 | 無 | SUS303(EN1.4305)＊7 | |||||
| 導線 | 聚氯乙烯(PVC) | ||||||
| 附屬品 | 使用說明書 | 有 | |||||
| 型號標籤 | 有 | ||||||
| 安裝金具 | 選購 | ||||||
＊1. 若在設定距離內使用，可獲得高速應答性以及更穩定的重複精度。
＊2. 應答頻率為平均值。
＊3. 若您使用12V電源，較不易受機內自行發熱的影響，可獲得更穩定的重複精度。
＊4. 控制輸出若在20mA以下，較不易受機內自行發熱的影響，可獲得更穩定的重複精度。
＊5. φ3、M4 負載電流50mA、導線長度2m時
φ4、φ5.4、M5 負載電流100mA、導線長度2m時
φ6.5 負載電流200mA 導線長度2m時
＊6. 自社耐油規範 ：對於非水溶性油的耐性。
（測試情況如右圖）
＊7. EN標準的材料名稱。
＊8. 緊固螺帽2個、鋸齒型墊圈1片。
耐油測試狀況
測試時間經過後，確認下列特性均無發生問題。
（1）外觀（無影響產品特性之損害情事）
（2）動作確認（ON/OFF）
（3）絕緣阻抗(50MΩ min. at 500 VDC)
（4）耐電壓（AC500V 1分鐘）
（5）耐水性（IP67）
（單位：mm）
本體
出線型（隔離型）
安裝孔加工尺寸

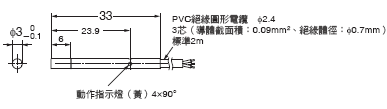

E2E-C03SR8-WC-[][]型

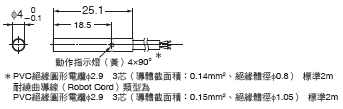

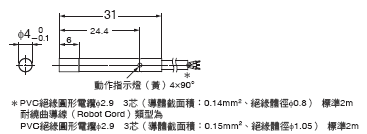

E2E-C04S12-WC-[][]型

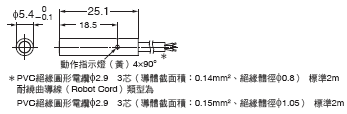

E2E-C05S01-WC-[][]型

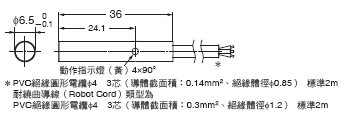

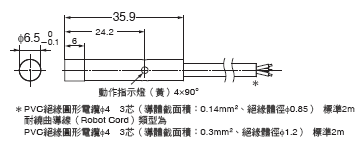

E2E-C06S02-WC-[][]型

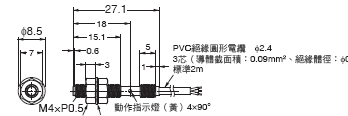

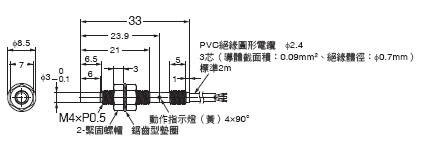

E2E-S04SR8-WC-[][]型

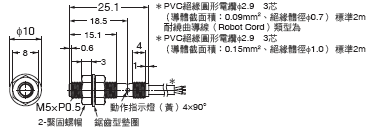

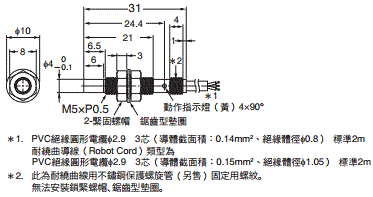

E2E-S05S12-WC-[][]型
M8接頭中繼型（0.3m）（隔離型）

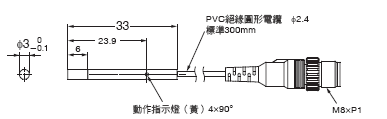

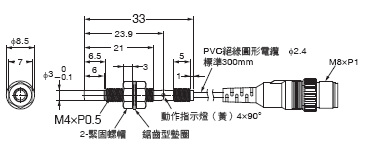

E2E-C03SR8-CJ-[][]型

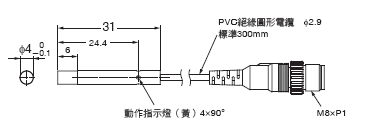

E2E-C04S12-CJ-[][]型

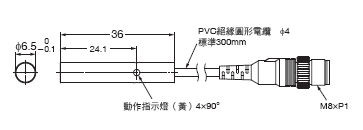

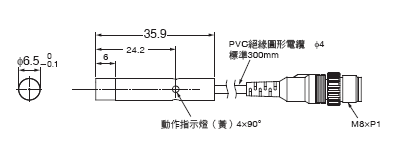

E2E-C06S02-CJ-[][]型

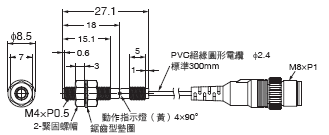

E2E-S04SR8-CJ-[][]型

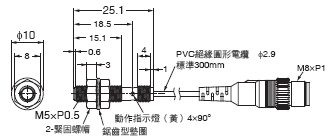

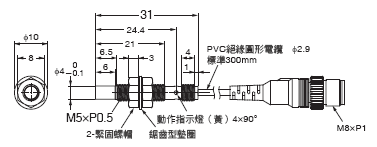

E2E-S05S12-CJ-[][]型
M8接頭型（隔離型）
E2E-C04S12-MC-[][]型

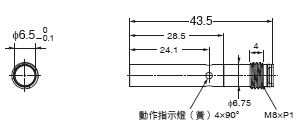

E2E-C06S02-MC-[][]型

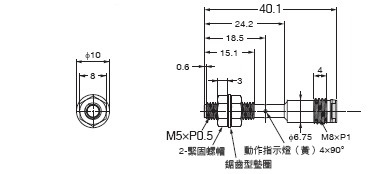

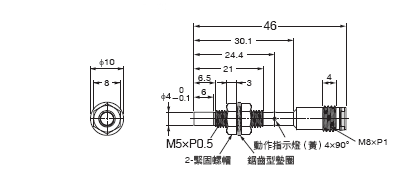

E2E-S05S12-MC-[][]型
出線型（非隔離型）
安裝孔加工尺寸
E2E-C03N02-WC-[][]型
E2E-C04N03-WC-[][]型
E2E-C06N04-WC-[][]型
E2E-S04N02-WC-[][]型
E2E-S05N03-WC-[][]型
M8接頭中繼型（0.3mm）（非隔離型）
E2E-C03N02-CJ-[][]型
E2E-C04N03-CJ-[][]型
E2E-C06N04-CJ-[][]型
E2E-S04N02-CJ-[][]型
E2E-S05N03-CJ-[][]型
M8接頭型（非隔離型）
E2E-C04N03-MC-[][]型
E2E-C06N04-MC-[][]型
E2E-S05N03-MC-[][]型
選購品（選購）
安裝金具
Y92E-SC03型（φ3模塊）
Y92E-SC04型（φ4模塊）
Y92E-SC05型（φ5.4模塊）
Y92E-SC06型（φ6.5模塊）
Y92E-SS04型（M4螺絲用）
Y92E-SS05型（M5螺絲用）
耐繞曲線用不鏽鋼保護螺旋管
Y92E-STS04-[]型
L＝0.5m（Y92E-STS04-05型）、1m（Y92E-STS04-10型）
Y92E-STS05-[]型
L＝0.5m（Y92E-STS05-05型）、1m（Y92E-STS05-10型）
感測器I/O接頭
XS3F-M32[]-30[]-[]型
直線
L形
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 E2E(小徑型) 規格說明書 |
SCEC-044-TW5 [8063KB] |
2016年11月2日
20161102
|
E2E(小徑型) 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| E2E Data Sheet |
D115-E1-03 [4300KB] |
Oct 15, 2019
20191015
|
E2E Data Sheet |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
