![E3S-LS3[]](/upload/product/omron/bot/omron_1167/picture.jpg)
| 檢測方式 | 外觀 | 連接方式 | 檢測距離 | 定時器功能 | 型號 | |
|---|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | |||||
| 限定反射型 |
 |
出線型(2m) | 20～35mm (紅色光) ＊1＊2 |
無 | E3S-LS3N 2M | E3S-LS3P 2M |
| 有 | E3S-LS3NT 2M | E3S-LS3PT 2M | ||||
| 10～60mm (紅色光) ＊1＊3 |
無 | E3S-LS3NW 2M | E3S-LS3PW 2M | |||
| 有 | E3S-LS3NWT 2M | E3S-LS3PWT 2M | ||||
| 檢測方式 | 限定反射型 | ||
|---|---|---|---|
| 型號 | E3S-LS3N(T)/-LS3P(T) | E3S-LS3NW(T)/-LS3PW(T) | |
| 檢測範圍 | 白紙 ＊ | 20 ~ 35mm(設置距離離背景60mm以上) | 10 ~ 60mm(設置距離離背景120mm以上) |
| 黑紙＊ | 20 ~ 30mm(設置距離離背景60mm以上) | 15 ~ 50mm(設置距離離背景120mm以上) | |
| 光源(發光波長) | 紅色發光二極體(660nm) | ||
| 電源電壓 | DC12～24V±10%、漣波(p-p) 10%以下 | ||
| 消耗電流 | 25mA以下 | ||
| 控制輸出 | 負載電源電壓DC24V以下、 負載電流100mA以下(殘留電壓NPN輸出1V以下、PNP輸出2V以下) 開路集極輸出型(NPN/PNP輸出、依型號不同而異)入光時ON |
||
| 保護迴路 | 電源反接保護、輸出短路保護、防止相互干擾功能 | ||
| 應答時間 | 動作、復歸：各1ms以下 | ||
| 定時器功能(僅附定時器功能) | OFF延遲0.1 ~ 1.0s(旋鈕調整式) | ||
| 使用環境照度 | 受光面照度 白熾燈：5,000lx以下 | ||
| 環境溫度範圍 | 動作時：-10 ~ +55℃、保存時：-25 ~ +70℃ (不可結冰、結露) | ||
| 環境濕度範圍 | 動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露) | ||
| 絕緣阻抗 | 20MΩmin. (at 500 VDC) | ||
| 耐電壓 | AC1,000V 50/60Hz 1min | ||
| 震動(耐久性) | 10～55Hz重複振幅1.5mm X、Y、Z各方向 2h | ||
| 衝擊(耐久性) | 500m/s2 X、Y、 Z各方向 3次 | ||
| 保護構造 | IEC規格 IP40 | ||
| 連接方式 | 出線型(標準導線長度2m) | ||
| 重量(包裝狀態) | 約80g | ||
| 材質 | 外殼 | ABS | |
| 鏡頭區 | 甲基丙烯樹脂 | ||
| 附屬品 | 操作說明書、M3螺絲、定時器調整專用起子(僅附定時器功能) | ||

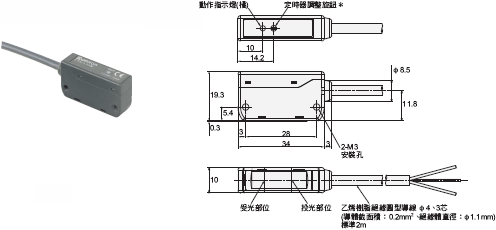

（單位：mm）
＊定時器調整旋鈕僅限負定時器功能之產品
