| 形狀 | 檢測範圍/設定範圍 | 型號 |
|---|---|---|
 |
 (紅色光)
|
E3S-CL1 2M |
 (紅外線)
|
E3S-CL2 2M |
E3S-CL
產品特色
僅需設定好距離，即可安定檢測出各種顏色的工件
不受顏色及材質影響，也可安定檢測。黑白誤差低於2%(E3S-CL1 型)
500mm長距離檢測(E3S-CL2型)
不受背景影響(應差低於2%：E3S-CL1型)
金屬外殼、保護構造IP67 耐油規格(E3S-CL2型)
本體
| 檢測方式 | 距離設定型 | ||
|---|---|---|---|
| 型號 | E3S-CL1 | E3S-CL2 | |
| 檢測範圍 | 5 ~ 200mm (白紙200×200mm) ※設定距離為200mm時 |
5 ~ 500mm (白紙200×200mm) ※設定距離為500mm時 |
|
| 設定範圍 | 40 ～ 200mm (白紙200×200mm) | 50 ～ 500mm (白紙200×200mm) | |
| 應差 | 設定距離的2%以下 | 設定距離的10%以下 | |
| 反射率特性(黑白誤差)＊1 | 設定距離的2%以下 | 設定距離的10%以下 | |
| 光源(發光波長) | 紅色發光二極體(700nm) | 紅外線發光二極體(860nm) | |
| 電源電壓 | DC10 ~ 30V [包含鏈波(p-p) 10%] | ||
| 消耗電流 | 35mA以下 | 50mA以下 | |
| 控制輸出 |
負載電源電壓DC30V以下、 |
||
| 保護迴路 | 電源反接保護、輸出短路保護、防止相互干擾功能 | ||
| 應答時間 | 動作、復歸：各1ms以下 | 動作、復歸：各2ms以下 | |
| 距離設定 | 6向旋轉連續旋鈕(附指示器) | ||
| 使用環境照度 | 受光面照度 白熾燈：5,000lx以下、太陽光：10,000lx以下 | ||
| 環境溫度範圍 | 動作時：-25 ~ ＋55℃、保存時：-40 ~ ＋70℃ （但、不可結冰結露） | ||
| 環境濕度範圍 | 動作時：35 ~ 85%RH、保存時：35 ~ 95%RH （但、不可結露） | ||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | ||
| 耐電壓 | AC1,000V 50/60Hz 1mim | ||
| 震動(耐久性) | 10 ～ 55H z 重複振幅1.5mm X、Y、Z各方向 2h | ||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3回 | ||
| 保護構造 |
IEC規格 IP67、 NEMA 6P (僅限室內使用) ＊2 |
IEC規格 IP67 (社內規格 耐油)、 NEMA 6P (僅限室 內使用) ＊2 |
|
| 連接方式 | 出線型(標準導線長度2m) | ||
| 重量(包裝狀態) | 約170g | ||
| 材質 | 外殼 | 鋅鑄造 | |
| 操作區保護蓋 | 聚醚(PES) | ||
| 鏡頭區 | 甲基丙烯樹脂(PMMA) | ||
| 安裝金具 | 不銹鋼(SUS304) | ||
| 附屬品 | 安裝金具、六角螺栓 M4×12 (附彈簧華司、平華司)、調整用起子、使用說明書 | ||
＊1. 標準白紙(反射率90%)與標準黑紙(反射率5%)的檢測距離差異
＊2. NEMA (National Electrical Manufacturers Association：美國電機製造業協會)規範

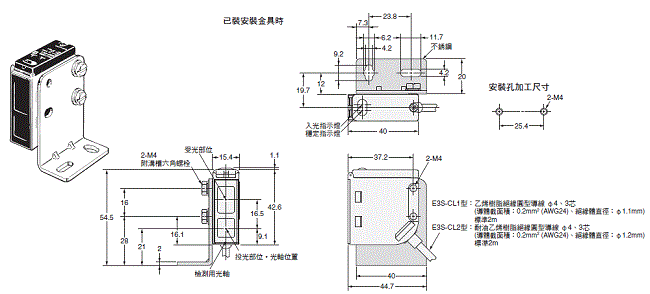

（單位：mm）
未指定尺寸公差：公差等級 IT16
E3S-CL1
E3S-CL2
註. 輸出切換開關、動作切換開關、距離設定旋鈕位於保護蓋內側，需開啟始能使用。
