| 檢測方式 | 形狀 | 連接方式 | 檢測範圍(白紙) | 型號 | |
|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | ||||
|
距離 |
|
出線型(2m) |
 |
E3Z-LS61 2M ＊1 | E3Z-LS81 2M ＊1 |
| 接頭型(M8/4極) | E3Z-LS66 | E3Z-LS86 | |||
|
|
出線型(2m) |
 |
E3Z-LS63 2M | E3Z-LS83 2M ＊2 | |
| 接頭型(M8/4極) | E3Z-LS68 | E3Z-LS88 | |||
E3Z-LS
產品特色
不受工件顏色以及背景影響的反射型感測器
不受顏色影響的三角測距反射型產品
即使使用LED，依然可精確地以光點完成定位，設定容易(E3Z-LS[] 3/LS[]8型)
可檢測出微小的段差
本體
＊1. 備有M12標準接頭中繼型(0.3m)。請於型號的尾端加上-M1J 0.3M以進行指定。
(範例. E3Z-LS61-M1J 0.3M型)交貨日期請向經銷商洽詢。
＊2. 備有M12 Smartclick連接器接頭中繼型(0.3m)。請於型號的尾端加上-M1TJ 0.3M以進行指定。
(範例. E3Z-LS83-M1TJ 0.3M型)交貨日期請向經銷商洽詢。
選購品(另售)
安裝金具
詳細說明 請參閱E3Z型相關章節
感測器I/O接頭(單邊接頭)
(必須使用接頭型)並未附於感測器，請務必另行訂購。【外觀尺寸圖 XS3型】
| 導線規格 | 形狀 | 導線種類 | |||
|---|---|---|---|---|---|
|
M8標準導線 |
直線形 ＊1 |
 |
2m |
4線式 |
XS3F-M421-402-A |
| 5m | XS3F-M421-405-A | ||||
| L形 ＊1＊2 |
 |
2m | XS3F-M422-402-A | ||
| 5m | XS3F-M422-405-A | ||||
＊1. 在嵌合後，接頭將無法旋轉。
＊2. 出線方向會固定為和感測器投光、受光面呈180度的相反方向。
| 檢測方式 | 距離設定型 | ||||
|---|---|---|---|---|---|
| 型號 | NPN輸出 | E3Z-LS61 | E3Z-LS66 | E3Z-LS63 | E3Z-LS68 |
| PNP輸出 | E3Z-LS81 | E3Z-LS86 | E3Z-LS83 | E3Z-LS88 | |
| 檢測範圍 | BGS | 20mm ～設定距離(白紙、黑紙100×100mm) | 2mm～設定距離(80mm以下) | ||
| FGS | 設定距離～200mm以上(白紙100×100mm) 設定距離～160mm以上(黑紙100×100mm) |
―― | |||
| 設定範圍 | 40 ～200mm (白紙100×100mm) 40 ～160mm (黑紙100×100mm) |
20～80mm (白紙25×25mm) | |||
| 應差 | 設定距離的10%以下 (請參閱→第4頁「應差-距離特性」之相關說明) |
設定距離的2%以下 | |||
| 反射率特性 (白黑誤差) | 設定距離的10%以下 | 設定距離的5%以下 | |||
| 光源(發光波長) | 紅色發光二極體(670nm) | 紅色發光二極體(650nm) | |||
| 電源電壓 | DC12 ～ 24V±10%漣波(p-p) 10%以下 | ||||
| 消耗電流 | 30mA以下 | ||||
| 控制輸出 | 負載電源電壓DC26.4V以下、負載電流100mA以下(殘留電壓1V以下) 開路集極輸出型(NPN/PNP輸出 依型號不同而異) 入光時ON/遮光時ON 切換開關 |
||||
| BGS/FGS 切換輸入 | BGS功能：開路或接地 FGS功能：連接Vcc |
BGS功能：開路或接地 | |||
| 保護回路 | 電源反接保護、輸出短路保護、防止相互干擾功能 | ||||
| 應答時間 | 動作、復歸：各1ms以下 | ||||
| 距離設定 | 5迴轉式旋鈕 | ||||
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 | ||||
| 環境溫度範圍 | 動作時：-25 ～+55℃、保存時：-40 ～+70℃ (不可結冰、結露) | ||||
| 環境濕度範圍 | 動作時：35 ～85%RH、保存時：35 ～95%RH (不可結露) | ||||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min | ||||
| 震動(耐久性) | 10 ～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3回 | ||||
| 保護構造 | IEC規格 IP67 | ||||
| 連接方式 | 出線型 (標準導線長度2m /0.5m) |
M8接頭型 | 出線型 (標準導線長度2m / 0.5m) |
M8接頭型 | |
| 指示燈 | 動作指示燈(橘色)、穩定指示燈(綠色) | ||||
| 重量(包裝狀態) | 約65g (出線2m型) | 約20g | 約65g (出線2m型) | 約20g | |
| 材質 | 外殼 | PBT | |||
| 鏡頭區 | 變性聚芳基酸酯(PAR) | ||||
| 附屬品 | 使用說明書 註：安裝金具為另售 | ||||
（單位：mm）
未指定尺寸公差：公差等級IT16

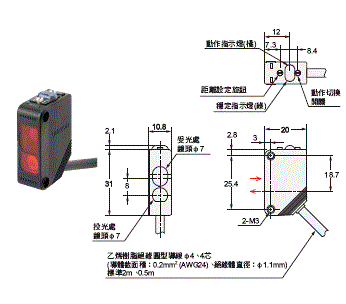

出線型
E3Z-LS61型
E3Z-LS81型
E3Z-LS63型
E3Z-LS83型

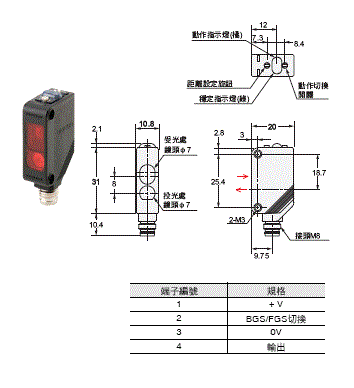

M8接頭型
E3Z-LS66型
E3Z-LS86型
E3Z-LS68型
E3Z-LS88型
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 E3Z-LS 規格說明書 |
- [4467KB] |
2022年8月11日
20220811
|
E3Z-LS 規格說明書 |
