| 檢測方式 | 形狀 | 連接方式 | 應答 時間 |
檢測距離 | 型號 | |
|---|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | |||||
| 對照型 (投光器 + 受光器) |
 |
出線型(2m) | 1ms | 60m | E3Z-LT61 2M 投光器 E3Z-LT61-L 2M 受光器 E3Z-LT61-D 2M |
E3Z-LT81 2M 投光器 E3Z-LT81-L 2M 受光器 E3Z-LT81-D 2M |
| 接頭型(M8-4極) | E3Z-LT66 投光器 E3Z-LT66-L 受光器 E3Z-LT66-D |
E3Z-LT86 投光器 E3Z-LT86-L 受光器 E3Z-LT86-D |
||||
| 回歸反射型 (附M.S.R.功 能) |
 ＊1 |
出線型(2m) | 15m〔300mm〕 (使用E39-R1型時) 7m〔200mm〕 (使用E39-R12型時) 7m〔200mm〕 (使用E39-R6型時) ＊2 |
E3Z-LR61 2M | E3Z-LR81 2M | |
| 接頭型(M8-4極) | E3Z-LR66 | E3Z-LR86 | ||||
| 距離設定型 (BGS) |
 |
出線型(2m) | 20～40mm (設定為最小距離時) 20～300mm (設定為最大距離時) |
E3Z-LL61 2M | E3Z-LL81 2M | |
| 接頭型(M8-4極) | E3Z-LL66 | E3Z-LL86 | ||||
| 出線型(2m) | 0.5ms | 25～40mm (設定為最小距離時) 25～300mm (設定為最大距離時) |
E3Z-LL63 2M | E3Z-LL83 2M | ||
| 接頭型(M8-4極) | E3Z-LL68 | E3Z-LL88 | ||||
E3Z-LT / LR / LL
產品特色
小型・安心！雷射光電感測器
雷射等級1 (JIS IEC)使用更安全、更安心
亦備有不受顏色影響的距離設定型
適用環境溫度的上限值(55℃)及耐水性(IP67)均達到E3Z等級
本體
＊1. 本機型未附反射板。請依實際用途另行選購反射板。
＊2. 請將感測器與反射板之間的距離設定為高於[ ]內之數值。
選購品
狹縫板
(對照型專用)並未附於感測器，如有需要請另行訂購。【外觀尺寸圖 P.14】
| 狹縫寬 | 檢測距離 | 最小檢測物體(參考值) | 型號 | 數量 |
|---|---|---|---|---|
| φ0.5mm | 3 m | φ0.1mm | E39-S65A | 投光/受光器 各1個 |
反射板
(回歸反射型專用)並未附於感測器，請務必另行訂購。【外觀尺寸圖 P.14】
| 名稱 | 檢測距離 | 型號 | 備註 | |
|---|---|---|---|---|
| 額定值 | 參考值 | |||
|
反射板 |
―― | 15 m (300 mm) | E39-R1 | 本產品未附反射板。 請將感測器與反射板之間的距離設定為高於 [ ]內之數值。 M.S.R.功能適用於各種反射板機型。 |
| 7 m (200 mm) | ―― | E39-R12 | ||
| ―― | 7 m (200 mm) | E39-R6 | ||
註. 若使用額定值以外的反射板，請確認於設定時穩定指示燈已亮燈。
安裝金具
並未附於感測器中，如有需要請另行訂購。【外觀尺寸圖 E39-L/E39-S/E39-R型】
| 形狀 | 型號 | 數量 | 備註 |
|---|---|---|---|
 |
E39-L153 *1 |
1個 |
安裝金具 |
 |
E39-L104 *1 |
1個 |
|
 |
E39-L43 *2 |
1個 |
橫向安裝金具 |
 |
E39-L142 *2 |
1個 |
橫向保護罩金具 |
 |
E39-L44 |
1個 |
背面安裝專用金具 |
 |
E39-L98 *2 |
1個 |
保護罩金具 |
 |
E39-L150 |
1個 |
〈感測器調整器〉 |
 |
E39-L151 |
1個 |
|
 |
E39-L144 *2 |
1個 |
小型保護罩金具(E3Z型專用) |
註. 使用對照型時，需訂購2個投光/受光器專用配件。
＊1. 若接頭型的安裝面位於感測器正下方，便無法使用。這種情況下，請使用接頭中繼型。
＊2. 無法使用接頭型。
感測器I/O接頭(單邊接頭)
(必須搭配接頭型/接頭中繼型使用)，不附於感測器包裝中，請務必另行訂購。【外觀尺寸圖XS3型、XS2型】
| 尺寸 | 導線規格 | 形狀 | 導線種類 | 型號 | ||
|---|---|---|---|---|---|---|
|
M8 |
標準導線 |
直線形 ＊1 |
 |
2 m |
4線式 |
XS3F-M421-402-A |
| 5 m | XS3F-M421-405-A | |||||
| L形 ＊1＊2 |
 |
2 m | XS3F-M422-402-A | |||
| 5 m | XS3F-M422-405-A | |||||
註. 使用對照型時，需訂購2個投光/受光器專用配件。
＊1. 在嵌合後，接頭將無法旋轉。
＊2. 出線方向將被固定在感測器投光/受光面的180度相反方向。
| 檢測方式 | 對照型 | 回歸反射型 | 距離設定型 | ||
|---|---|---|---|---|---|
| 回應性 | 標準型 | 高速應答型 | |||
| 型號 | NPN輸出 | E3Z-LT61/-LT66 | E3Z-LR61/-LR66 | E3Z-LL61/-LL66 | E3Z-LL63/-LL68 |
| PNP輸出 | E3Z-LT81/-LT86 | E3Z-LR81/-LR86 | E3Z-LL81/-LL86 | E3Z-LL83/-LL88 | |
| 檢測距離 |
60m |
0.2～7m |
20～300mm (白紙[]100mm) 20～160mm (黒紙[]100mm) |
25～300mm (白紙[]100mm) 25～100mm (黒紙[]100mm) |
|
| 設定距離範圍 |
―― |
40～300mm (白紙[]100mm) 40～160mm (黒紙[]100mm) |
40～300mm (白紙[]100mm) 40～100mm (黒紙[]100mm) |
||
| 光點直徑(參考值) | φ5mm (3m時) | φ0.5mm (300mm時) | |||
| 標準檢測物體 | φ12mm以上不透明體 | φ75mm以上不透明體 | ―― | ||
| 最小檢測物體(參考值) | φ6mm不透明體(3m時) | φ0.2mm接腳間距(不銹鋼) (300mm時) | |||
| 應差 | ―― | 設定距離的5%以下 | |||
| 黑白誤差 | ―― | 5%(距離160mm) | 5%(距離100mm) | ||
| 指向角 | 受光器：3～15° | ―― | |||
| 光源(發光波長) | 紅色LD (655nm) JIS第1級 IEC Class1 FDA Class1 | ||||
| 電源電壓 | DC12 ～24V±10% 鏈波(p-p)10%以下 | ||||
| 消耗電流 | 35mA以下 (投光器：15mA以下、 受光器：20mA以下) |
30mA以下 |
|||
| 控制輸出 | 負載電源電壓DC26.4V以下、負載電流100mA以下 開路集極輸出 | ||||
| 輸出殘留電壓 | 殘留電壓 1V以下(負載電流 小於10mA時) 殘留電壓 2V以下(負載電流 小於10 ~ 100mA時) |
||||
| 輸出模式切換 | 入光時ON/遮光時ON 切換開關 | ||||
| 保護迴路 | 電源反接保護/負載短路 保護/輸出逆接保護 |
電源反接保護/負載短路保護/防止相互干擾功能/輸出逆接保護 |
|||
| 應答時間 | 動作、復歸：各1ms以下 | 動作、復歸：各0.5ms以下 | |||
| 感度調整 | 單迴轉式旋鈕 | 5迴轉式旋鈕 | |||
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 | ||||
| 環境溫度範圍 | 動作時：-10～+55℃、保存時：-25 ~ +70℃ (不可結冰、結露) | ||||
| 環境濕度範圍 | 動作時：35～85%RH、保存時35 ~ 95%RH (不可結冰、結露) | ||||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min. | ||||
| 震動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向3次 | ||||
| 保護構造 | IEC規格：IP67 | ||||
| 連接方式 | 出線型(標準導線長度2m)： E3Z-L[][]1/-L[][]3型 M8接頭型： E3Z-L[][]6/-L[][]8型 |
||||
| 指示燈 | 動作指示燈(橘色)、穩定指示燈(綠色) 〔對照型的投光器僅有電源指示燈(橘色)〕 | ||||
| 重量 (包裝狀態) |
出線型2m | 約120g | 約65g | ||
| 接頭型 | 約30g | 約20g | |||
| 材質 | 外殼 | PBT | |||
| 鏡頭區 | 變性聚芳基酸酯 | 甲基丙烯樹脂 | 變性聚芳基酸酯 | ||
| 附屬品 | 使用說明書 註：反射板、安裝金具為另售 | ||||
（單位：mm）
未指定尺寸公差：公差等級 IT16
本體

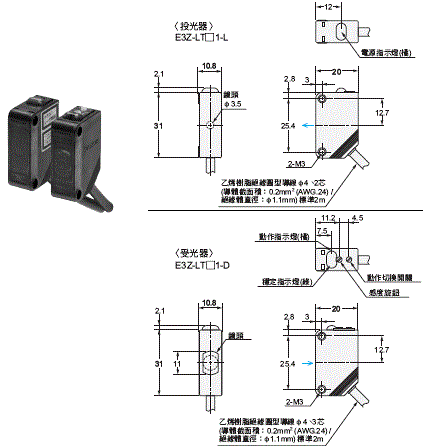

對照型＊
出線型
E3Z-LT61型
E3Z-LT81型

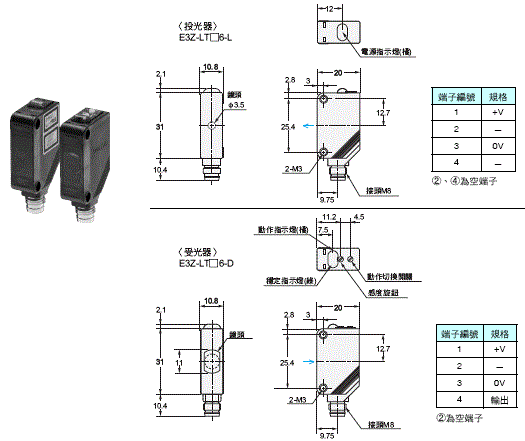

對照型＊
接頭型
E3Z-LT66型
E3Z-LT86型
＊對照型(E3Z-LT[][]型)記載有投光器、受光器的組合型號。
投光器的型號為加上「-L」(例：E3Z-LT61-L 2M型)、
受光器的型號為加上「-D」(例：E3Z-LT61-D 2M型)的標記。
有關投光器、受光器的個別型號，請確認「種類」。

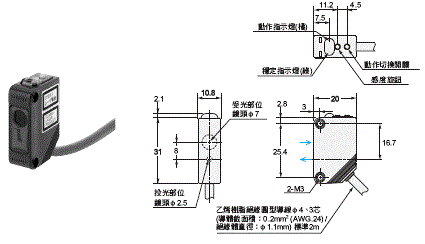

回歸反射型
出線型
E3Z-LR61型
E3Z-LR81型

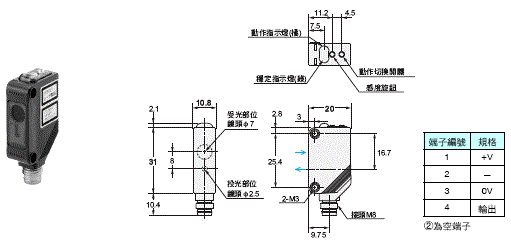

回歸反射型
接頭型
E3Z-LR66型
E3Z-LR86型

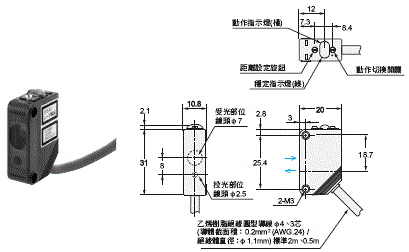

距離設定型
出線型
E3Z-LL61型
E3Z-LL81型
E3Z-LL63型
E3Z-LL83型

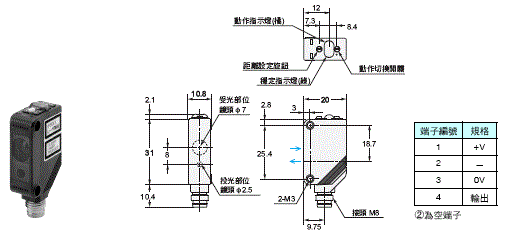

距離設定型
接頭型
E3Z-LL66型
E3Z-LL86型
E3Z-LL68型
E3Z-LL88型
選購品(另售)
狹縫板
E39-S65A型
材質：不銹鋼(SUS301)
反射板
E39-R1型
材質：<反射面>壓克力
<背面>ABS
反射板
E39-R6型
材質：<反射面>壓克力
<背面>ABS
反射板
E39-R12型
材質：<反射部位> 表面：聚碳酸酯(PC)
內部：壓克力
<機框部位> ABS
