耐洗淨劑/殺菌劑/噴射水流
亦備有BGS反射型、狹縫內建對照型
通過歐洲Ecolab公司認證
本體
| 檢測方式 |
形狀 |
連接方式 |
檢測距離 |
型號 |
| NPN輸出 |
PNP輸出 |
|
對照型
(投光器
+受光器)
＊1
|
|
出線型(2m)
|
15m
(紅外光)
|
E3ZM-T61 2M
投光器 E3ZM-T61-L 2M
受光器 E3ZM-T61-D 2M
|
E3ZM-T81 2M
投光器 E3ZM-T81-L 2M
受光器 E3ZM-T81-D 2M |
|
接頭型
(M8/4極)
|
E3ZM-T66
投光器 E3ZM-T66-L
受光器 E3ZM-T66-D
|
E3ZM-T86
投光器 E3ZM-T86-L
受光器 E3ZM-T86-D
|
|
出線型(2m)
|
0.8m
(紅外光)
(內建狹縫板)
|
E3ZM-T63 2M
投光器 E3ZM-T63-L 2M
受光器 E3ZM-T63-D 2M
|
E3ZM-T83 2M
投光器 E3ZM-T83-L 2M
受光器 E3ZM-T83-D 2M
|
|
接頭型
(M8/4極)
|
E3ZM-T68
投光器 E3ZM-T68-L
受光器 E3ZM-T68-D |
E3ZM-T88
投光器 E3ZM-T88-L
受光器 E3ZM-T88-D
|
回歸反射型
(附M.S.R.功能) |
＊1 |
出線型(2m) |
4m
〔100mm〕
＊3
(紅色光)
(使用E39-R1S型時)
|
E3ZM-R61 2M |
E3ZM-R81 2M |
|
接頭型
(M8/4極)
|
E3ZM-R66 |
E3ZM-R86 |
| 擴散反射型 |
|
出線型(2m) |
1m
(紅外光)
|
E3ZM-D62 2M |
E3ZM-D82 2M |
|
接頭型
(M8/4極)
|
E3ZM-D67 |
E3ZM-D87 |
|
BGS反射型
(距離固定)
|
|
出線型(2m) |
10～100mm
(紅色光)
|
E3ZM-LS61H 2M |
E3ZM-LS81H 2M |
|
接頭型
(M8/4極)
|
E3ZM-LS66H |
E3ZM-LS86H |
| 出線型(2m) |
10～
150mm
(紅色光)
|
E3ZM-LS62H 2M |
E3ZM-LS82H 2M |
|
接頭型
(M8/4極)
|
E3ZM-LS67H |
E3ZM-LS87H |
| 出線型(2m) |
10～
200mm
(紅色光)
|
E3ZM-LS64H 2M |
E3ZM-LS84H 2M |
|
接頭型
(M8/4極)
|
E3ZM-LS69H |
E3ZM-LS89H |
＊1. 本機型未附反射板。請依實際用途另行選購反射板。
＊2. 請將感測器與反射板之間的設置距離設定為高於[ ]內之數值。
選購品
反射板
(回歸反射型專用) 並未附於感測器，請另行訂購。
| 名稱 |
E3ZM-R型 檢測距離 ＊ |
型號 |
數量 |
備註 |
| 額定値 |
参考値 |
|
反射板
|
3m〔100mm〕 |
―― |
E39-R1 |
1個 |
・回歸反射型未附反射板。
・M.S.R.功能將會啟動。
|
| 4m〔100mm〕 |
―― |
E39-R1S |
1個 |
| ―― |
5m〔100mm〕 |
E39-R2 |
1個 |
| ―― |
2.5m〔100mm〕 |
E39-R9 |
1個 |
| ―― |
3.5m〔100mm〕 |
E39-R10 |
1個 |
| 防霧塗層 |
―― |
3m〔100mm〕 |
E39-R1K |
1個 |
| 小型反射板 |
―― |
1.5m〔50mm〕 |
E39-R3 |
1個 |
| 膠帶型反射板 |
―― |
700mm〔150mm〕 |
E39-RS1 |
1張 |
| ―― |
1.1m〔150mm〕 |
E39-RS2 |
1張 |
| ―― |
1.4m〔150mm〕 |
E39-RS3 |
1張 |
註. 若使用額定值以外的反射板，請確認於設置時穩定指示燈已亮燈。
＊請將感測器與反射板之間的距離設定為高於〔 〕內之數值。
安裝金具
並未附於感測器中，如有需要請另行訂購。
| 形狀 |
型號
(材質) |
數量 |
備註 |
|
|
E39-L153
(SUS304) ＊1 |
1個
|
安裝金具
|
|
|
E39-L104
(SUS304) ＊1 |
1個
|
|
|
E39-L43
(SUS304)＊2 |
1個
|
橫向安裝金具
|
|
|
E39-L142
(SUS304)＊2 |
1個
|
橫向保護罩金具
|
|
|
E39-L44
(SUS304) |
1個
|
背面安裝專用金具
|
|
|
E39-L98
(SUS304)＊2 |
1個
|
保護罩金具
|
|
|
E39-L150
(SUS304) |
1個
|
〈感測器調整器〉
可輕鬆安裝於輸送帶等鋁質框架或軌道上。
左右調整時
|
|
|
E39-L151
(SUS304)
|
1個
|
|
|
E39-L144
(SUS304)＊2
|
1個
|
小型保護罩金具
|
註. 使用對照型時，需訂購2個投光/受光器專用配件。
＊1. 若接頭型的安裝面位於感測器正下方，便無法使用。這種情況下，請使用接頭中繼型。
＊2. 無法使用接頭型。
感測器I/O接頭(單邊接頭)
(必須使用接頭型) 並未附於感測器，請務必另行訂購。
| 尺寸 |
導線規格 |
形狀 |
導線種類 |
型號 |
|
M8
(4極)
|
標準導線
|
直線形 ＊1 |
|
2m |
4線式
|
XS3F-E421-402-A |
| 5m |
XS3F-E421-405-A |
| L形 ＊1＊2 |
|
2m |
XS3F-E422-402-A |
| 5m |
XS3F-E422-405-A |
註1. 使用對照型時，需訂購2個投光/受光器專用配件。
2. 導線規格：包覆材質PVC、螺帽材質不銹鋼(SUS316L)、保護構造IP67 (IEC60529規格)
＊1. 在嵌合後，接頭將無法旋轉。
＊2. 出線方向將被固定在感測器投光/受光面的180度相反方向。
| 型號 |
檢測方式 |
對照型 |
回歸反射型
(附M.S.R.功能) |
擴散反射型 |
| NPN輸出 |
E3ZM-T61
E3ZM-T66 |
E3ZM-T63
E3ZM-T68 |
E3ZM-R61
E3ZM-R66 |
E3ZM-D62
E3ZM-D67 |
| PNP輸出 |
E3ZM-T81
E3ZM-T86 |
E3ZM-T83
E3ZM-T88 |
E3ZM-R81
E3ZM-R86 |
E3ZM-D82
E3ZM-D87 |
| 檢測距離 |
15m
|
0.8m
|
4m［100mm］ ＊1
(使用E39-R1S型時)
3m［100mm］ ＊1
(使用E39-R1型時) |
1m
(白紙300×300mm)
|
| 光點直徑 |
―― |
| 標準檢測物體 |
φ12mm以上不透明體 |
φ2mm以上不透明體 |
φ75mm以上不透明體 |
―― |
| 應差 |
―― |
小於檢測距離的20% |
|
反射率特性(白黑誤差)
|
―― |
| 指向角 |
投光/受光器：各3 ~ 15° |
本體：3 ~ 10°
反射板：30° |
―― |
|
光源(發光波長)
|
紅外線發光二極體(870nm) |
紅色發光二極體
(660nm) |
紅外線發光二極體
(870nm) |
| 電源電壓 |
DC10 ~ 30V包含鏈波(p-p) 10% |
| 消耗電流 |
40mA以下(投光器20mA以下、受光器20mA以下) |
25mA以下 |
| 控制輸出 |
負載電源電壓DC30V以下、負載電流100mA以下(殘留電壓2V以下)
開路集極輸出型(NPN/PNP輸出 依型號不同而異。)
入光時ON/遮光時ON 切換開關
|
| 保護迴路 |
電源反接保護、輸出短路保護、輸出逆接保護
|
電源反接保護、輸出短路保護、輸出逆接保護、防止相互干擾功能
|
| 應答時間 |
動作、復歸：各1ms以下 |
| 感度調整 |
單方向旋鈕 |
| 使用環境照度 |
受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 |
| 環境溫度範圍 |
動作時：-25 ~ +55℃、保存時：-40 ~ +70℃ (不可結冰結露) |
| 環境濕度範圍 |
動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露) |
| 絕緣阻抗 |
20MΩ min. (at 500 VDC) |
| 耐電壓 |
AC1,000V 50/60Hz 1min |
| 震動(耐久性) |
10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h |
| 衝擊(耐久性) |
500m/s2 X、Y、Z各方向 3次 |
| 保護構造 ＊2 |
IEC規格 IP67、DIN40050-9規格 IP69K |
| 連接方式 |
出線型(標準導線長度2m) / M8 (4極)接頭型 |
| 指示燈 |
動作指示燈(黃色)、穩定指示燈(綠色) 〔但投光器僅配置電源指示燈(綠色)〕 |
|
重量(包裝狀態)
|
出線型 |
約150g |
約90g |
| 接頭型 |
約60g |
約40g |
| 外殼材質 |
SUS316L |
| 鏡頭部材質 |
甲基丙烯樹脂 |
| 顯示部材質 |
聚醚醯亞胺(PEI) |
| 感度旋鈕、動作切換開關材質 |
PEEK樹脂 |
| 密封部分材質 |
氟樹脂橡膠 |
| 附屬品 |
使用說明書 註.反射板、安裝金具為另售 |
＊1. 請將感測器與反射板之間的設置距離設定為高於[ ]內之數值。
＊2. 關於保護構造規格：
IP69KIP69K係德國於 DIN 40050 PART9 所制定之規範，包含對於高溫、高壓水之相關防護規定。
透過指定外型的噴嘴，將80°C的熱水以80 ~ 100BAR的水壓朝實驗體噴水。水量約在14 ~ 16公升/分。
實驗體與噴嘴的間隔為10 ~ 15cm，噴水方向為自水平方向起算的0度、30度、60度與90度，
從各方位分別讓實驗體於水平面上旋轉30秒。
| 型號 |
檢測方式 |
BGS反射型 |
| NPN輸出 |
E3ZM-LS61H
E3ZM-LS66H |
E3ZM-LS62H
E3ZM-LS67H |
E3ZM-LS64H
E3ZM-LS69H |
| PNP輸出 |
E3ZM-LS81H
E3ZM-LS86H |
E3ZM-LS82H
E3ZM-LS87H |
E3ZM-LS84H
E3ZM-LS89H |
| 檢測距離 |
10 ~ 100mm
(白紙100×100mm) |
10 ~ 150mm
(白紙100×100mm) |
10 ~ 200mm
(白紙100×100mm) |
| 光點直徑 |
φ4mm
(檢測距離為100mm時)
|
φ12mm
(檢測距離為150mm時)
|
φ18mm
(檢測距離為200mm時)
|
| 標準檢測物體 |
―― |
| 應差 |
小於檢測距離的3% |
小於檢測距離的15% |
小於檢測距離的20% |
|
反射率特性(白黑誤差)
|
小於檢測距離的5% |
小於檢測距離的10% |
小於檢測距離的20% |
| 指向角 |
―― |
|
光源(發光波長)
|
紅色發光二極體(650nm) |
紅色發光二極體(660nm) |
| 電源電壓 |
DC10 ~ 30V包含鏈波(p-p) 10% |
| 消耗電流 |
25mA以下 |
| 控制輸出 |
負載電源電壓DC30V以下、負載電流100mA以下(殘留電壓2V以下)
開路集極輸出型(NPN/PNP輸出 依型號不同而異。)
入光時ON/遮光時ON 導線連接切換
|
| 保護迴路 |
電源反接保護、
輸出短路保護、
輸出逆接保護、
防止相互干擾功能
|
| 應答時間 |
動作、復歸：各1ms以下 |
| 感度調整 |
―― |
| 使用環境照度 |
受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 |
| 環境溫度範圍 |
動作時：-25 ~ +55℃、保存時：-40 ~ +70℃ (不可結冰結露) |
| 環境濕度範圍 |
動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露) |
| 絕緣阻抗 |
20MΩ min. (at 500 VDC) |
| 耐電壓 |
AC1,000V 50/60Hz 1min |
| 震動(耐久性) |
10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h |
| 衝擊(耐久性) |
500m/s2 X、Y、Z各方向 3次 |
| 保護構造 ＊ |
IEC規格 IP67、DIN40050-9規格 IP69K |
| 連接方式 |
出線型(標準導線長度2m) / M8 (4極)接頭型 |
| 指示燈 |
動作指示燈(黃色)、穩定指示燈(綠色) |
|
重量(包裝狀態)
|
出線型 |
約90g |
| 接頭型 |
約40g |
| 外殼材質 |
SUS316L |
| 鏡頭部材質 |
甲基丙烯樹脂 |
| 顯示部材質 |
聚醚醯亞胺(PEI) |
| 密封部分材質 |
氟樹脂橡膠 |
| 附屬品 |
使用說明書 註.安裝金具為另售 |
＊關於保護構造規格：
IP69KIP69K係德國於 DIN 40050 PART9 所制定之規範，包含對於高溫、高壓水之相關防護規定。
透過指定外型的噴嘴，將80°C的熱水以80 ~ 100BAR的水壓朝實驗體噴水。水量約在14 ~ 16公升/分。
實驗體與噴嘴的間隔為10 ~ 15cm，噴水方向為自水平方向起算的0度、30度、60度與90度，
從各方位分別讓實驗體於水平面上旋轉30秒
本體

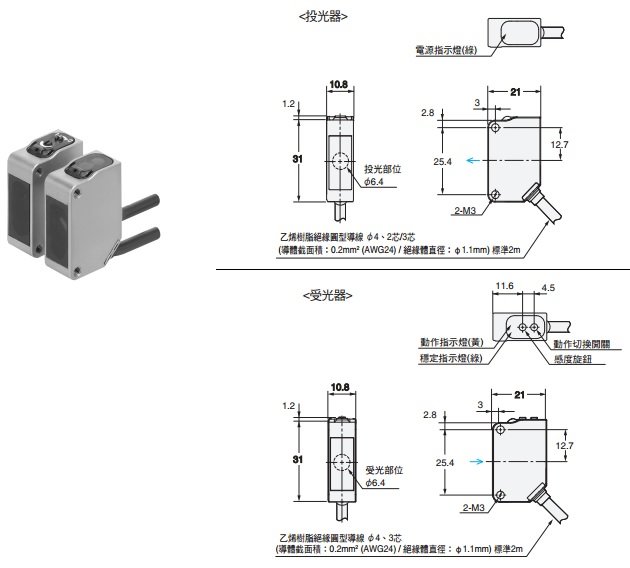

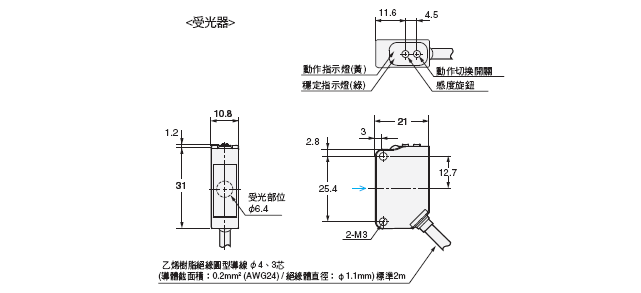

對照型＊
出線型
E3ZM-T61型
E3ZM-T81型
E3ZM-T63型
E3ZM-T83型

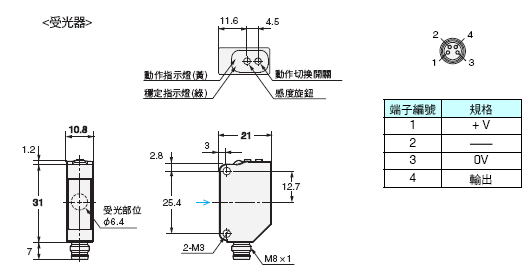

對照型＊
接頭型
E3ZM-T66型
E3ZM-T86型
E3ZM-T68型
E3ZM-T88型
＊對照型(E3ZM-T□□型)記載有投光器、受光器的組合型號。
投光器的型號為加上「-L」(例：E3ZM-T61-L 2M型)、受光器的型號為加上「-D」(例：E3ZM-T61-D 2M型)的標記。
有關投光器、受光器的個別型號，請確認「種類」。

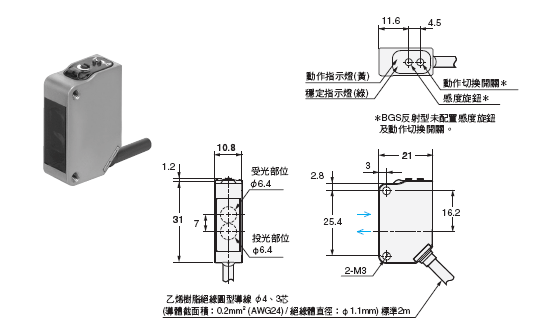

回歸反射型
出線型
E3ZM-R61型
E3ZM-R81型
擴散反射型
出線型
E3ZM-D62型
E3ZM-D82型
BGS反射型
出線型
E3ZM-LS61H型
E3ZM-LS62H型
E3ZM-LS64H型
E3ZM-LS81H型
E3ZM-LS82H型
E3ZM-LS84H型

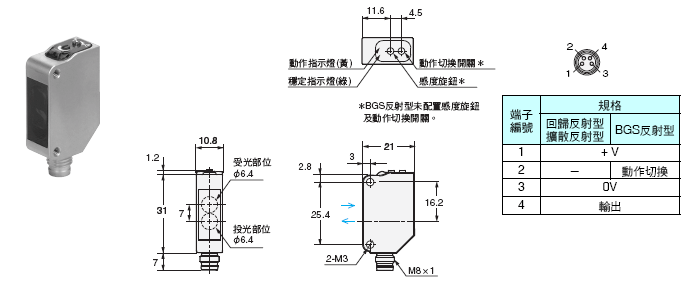

回歸反射型
接頭型
E3ZM-R66型
E3ZM-R86型
擴散反射型
接頭型
E3ZM-D67型
E3ZM-D87型
BGS反射型
接頭型
E3ZM-LS66H型
E3ZM-LS67H型
E3ZM-LS69H型
E3ZM-LS86H型
E3ZM-LS87H型
E3ZM-LS89H型
