| 檢測方式 | 形狀 | 感度 調整 |
連接方式 | 檢測距離 | 專用 反射板 |
型號 | |
|---|---|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | ||||||
|
回歸反射型 (附M.S.R.功能) |
 |
教導 模式 |
出線型(2m) | 500mm 〔100mm〕 (紅色光)＊ |
另售 | E3ZM-B61 2M | E3ZM-B81 2M |
|
接頭型 (M8/4極) |
E3ZM-B66 | E3ZM-B86 | |||||
| 出線型(2m) | 附屬 | E3ZM-B61-C 2M | E3ZM-B81-C 2M | ||||
|
接頭型 (M8/4極) |
E3ZM-B66-C | E3ZM-B86-C | |||||
| 旋鈕型 | 出線型(2m) | 另售 | E3ZM-B61T 2M | E3ZM-B81T 2M | |||
|
接頭型 (M8/4極) |
E3ZM-B66T | E3ZM-B86T | |||||
| 出線型(2m) | 附屬 | E3ZM-B61T-C 2M | E3ZM-B81T-C 2M | ||||
|
接頭型 (M8/4極) |
E3ZM-B66T-C | E3ZM-B86T-C | |||||
| 種類 | 型號 | 檢測距離(額定) | 數量 | 備註 |
|---|---|---|---|---|
| E3ZM-B[]1(T)/-B[]6(T) | ||||

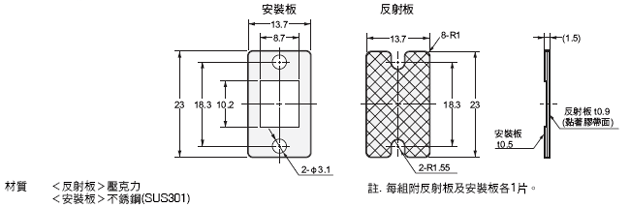

| 特殊偏光型 | E39-RP1 | 500mm〔100mm〕 ＊ (紅色光) |
1 | 本品已附於E3ZM-B[][](T)-C型包裝中。 不附於感測器包裝內。 |

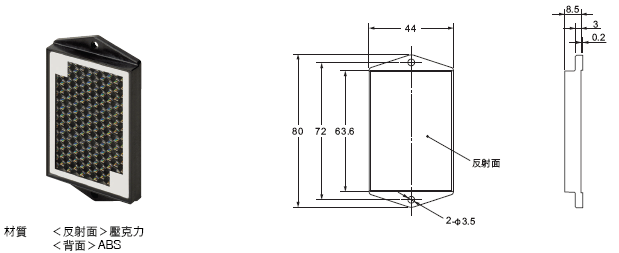

| E39-RSP1 | 250mm〔0mm〕 ＊ (紅色光) |
1 | 不附於感測器包裝內。 可使用M.S.R.功能。 |
|
| E39-RP37 | 250mm〔0mm〕 ＊ (紅色光) |
1 | 不附於感測器包裝內。 可使用M.S.R.功能。 |
| 形狀 | 型號 | 數量 | 備註 |
|---|---|---|---|
 |
E39-L153 (SUS304) ＊1 |
1個 | 安裝金具 |
 |
E39-L104 (SUS304) ＊1 |
1個 | |
 |
E39-L43 (SUS304) ＊2 |
1個 | 橫向安裝金具 |
 |
E39-L142 (SUS304) ＊2 |
1個 | 橫向保護罩金具 |
 |
E39-L44 (SUS304) |
1個 | 背面安裝專用金具 |
 |
E39-L98 (SUS304) ＊2 |
1個 | 保護罩金具 |
 |
E39-L150 (SUS304) |
1個 | <感測器調整器> 可輕鬆安裝於輸送帶等 鋁質框架或軌道上。 左右調整時 |
 |
E39-L151 (SUS304) |
1個 | |
 |
E39-L144 (SUS304) ＊2 |
1個 | 小型保護罩金具 |
(必須使用接頭型)並未附於感測器中，請務必另行訂購。
| 尺寸 | 導線規格 | 形狀 | 導線種類 | 型號 | ||
|---|---|---|---|---|---|---|
| M8 (4極) | 標準導線 | 直線形 ＊1
 |
2m | 4線式 | XS3F-E421-402-A | |
| 5m | XS3F-E421-405-A | |||||
L形 ＊1＊2
 |
2m | XS3F-E422-402-A | ||||
| 5m | XS3F-E422-405-A | |||||
| 型號 | 檢測方式 | 回歸反射型(使用P-opaquing功能＊1 進行檢測。內置M.S.R.功能) | |
|---|---|---|---|
| NPN輸出 | E3ZM-B61(-C)/-B66(-C) | E3ZM-B61T(-C)/-B66T(-C)＊2 | |
| PNP輸出 | E3ZM-B81(-C)/-B86(-C) | E3ZM-B81T(-C)/-B86T(-C)＊2 | |
| 檢測距離 | 100～500mm(使用E39-RP1型時) | ||
| 標準檢測物體 | 透明圓形寶特瓶500ml(l φ65mm) | ||
| 指向角 | 本體：3～10° 反射板：30° |
||
| 光源(發光波長) | 紅色LED (650nm) | ||
| 電源電壓 | DC10～30V包含鏈波(p-p) 10% | ||
| 消耗電力 |
450mW以下(電源電壓為30V時，消耗電流則為15mA以下) |
25mA以下 | |
| 控制輸出 | 負載電源電壓DC30V以下、負載電流100mA以下(殘留電壓2V以下) 開路集極輸出(會因NPN/PNP輸出和型號而有所不同) |
||
| 動作模式 | 入光時ON/遮光時ON 導線切換方式 |
入光時ON/遮光時ON 開關切換方式 |
|
| 保護迴路 | 電源反接保護、負載短路保護、防止相互干擾功能、輸出逆接保護 | ||
| 應答時間 | 動作、復歸：各1ms以下 | ||
| 感度調整 | 教導方法 | 單方向旋鈕 | |
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 | ||
| 環境溫度範圍 | 動作時：-40～+60℃＊3＊4、保存時：-40～+70℃ (不可結冰結露) |
動作時：-25～+55℃＊3、保存時：-40～+70℃ (不可結冰結露) |
|
| 環境濕度範圍 | 動作時：35～85%RH、保存時：35～95%RH(不可結露) | ||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | ||
| 耐電壓 | AC1,000V 50/60Hz 1min | ||
| 震動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | ||
| 保護構造＊5 | IEC60529規格 IP67/DIN40050-9規格 IP69K | ||
| 連接方式 | 出線型(標準導線長度2m) / M8/4極接頭型 | ||
| 指示燈 | 動作指示燈(黃色)、穩定指示燈(綠色)、教導指示燈(紅色) | ||
| 重量(包裝狀態) | 導線類型：約85g 接頭類型：約35g |
出線(2m)：約70g 接頭類型：約20g |
|
| 材質 | 外殼 | SUS316L | |
| 鏡頭區 | 甲基丙烯樹脂(PMMA) | ||
| 顯示部 | 聚醚(PES) | 聚醚醯亞胺(PEI) | |
| 按鍵部分 | 氟樹脂橡膠 | ||
| 導線 | PVC | ||
| 附屬品＊6 | 使用說明書、專用反射板(僅限E3ZM-B[][]-C型) | ||
＊1. P-opaquing功能，請參閱第7頁之相關說明。
＊2. 檢測玻璃板等物體時，可能會出現受光量未完全衰減的情況。
一旦出現下述情形，請務必在正確的動作環境下確認裝置是否正常動作。
①溫度變化大於5℃
②感測器或反射板因震動而搖晃
＊3. 若環境溫度為-25°C以下，則請勿將導線折彎。
＊4. 反射板 使用E39-RP1型時。
E39-RSP1型和E39-RP37型之使用環境溫度範圍為-25 ~ +55℃。
＊5. 關於保護構造規格 IP69K
IP69K係德國於 DIN 40050 PART9 所制定之規範，包含對於高溫、高壓水之相關防護規定。
透過指定外型的噴嘴，將80°C的熱水以80 ~ 100BAR的水壓朝實驗體噴水。水量約在14 ~ 16公升/分。
實驗體與噴嘴的間隔為10 ~ 15cm，噴水方向為自水平方向起算的0度、30度、60度與90度，從各方位分別讓實驗體於水平面上
旋轉30秒。
＊6. 安裝金具為另售。

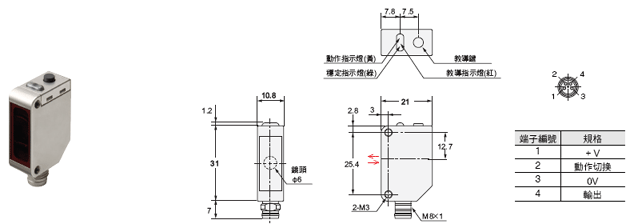

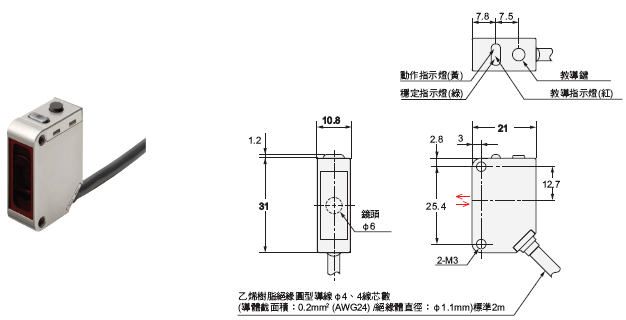

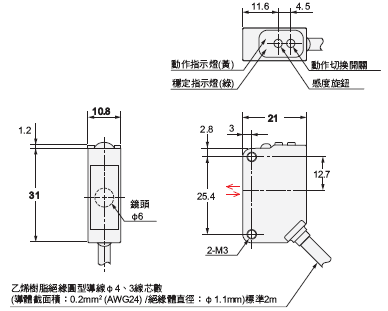

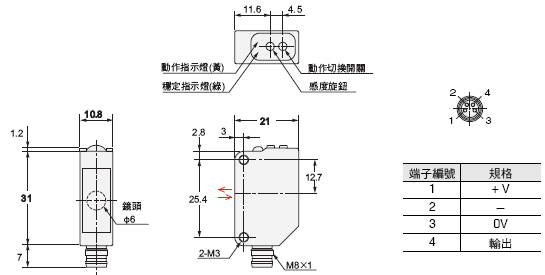

（單位：mm）
