＊1. 僅E3ZM-CT型系列
E3ZM-C
產品特色
適合汽車、工具機業界使用的光電感測器
採用不銹鋼機身，耐油性、耐用性絕佳
識性再提升，備有橘色光點對照型，即使在離1m的地方，也能辨識光束
亦備有M12 Smartclick連接器中繼型
實施防汙塗層處理，防止檢測面髒汙 ＊1
本體
| 檢測型號 | 形狀 | 連接方式 | 檢測距離 | 型號 | |
|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | ||||
| 對照型 (投光器 + 受光器) ＊1 |
 |
出線型(2m) | 15m (紅外光) |
E3ZM-CT61 2M 投光器 E3ZM-CT61-L 2M 受光器 E3ZM-CT61-D 2M |
E3ZM-CT81 2M 投光器 E3ZM-CT81-L 2M 受光器 E3ZM-CT81-D 2M |
| 出線型(5m) | E3ZM-CT61 5M 投光器 E3ZM-CT61-L 5M 受光器 E3ZM-CT61-D 5M |
E3ZM-CT81 5M 投光器 E3ZM-CT81-L 5M 受光器 E3ZM-CT81-D 5M |
|||
| M12 Smartclick 連接器中繼型(0.3m) |
E3ZM-CT62B 2M 投光器 E3ZM-CT62B-L 2M 受光器 E3ZM-CT62B-D 2M |
E3ZM-CT81-M1TJ 0.3M 投光器 E3ZM-CT81-L-M1TJ 0.3M 受光器 E3ZM-CT81-D-M1TJ 0.3M |
|||
| 出線型(2m) | 20m (橘色光) |
E3ZM-CT62B 2M 投光器 E3ZM-CT62B-L 2M 受光器 E3ZM-CT62B-D 2M |
E3ZM-CT82B 2M 投光器 E3ZM-CT82B-L 2M 受光器 E3ZM-CT82B-D 2M |
||
| 出線型(5m) | E3ZM-CT62B 5M 投光器 E3ZM-CT62B-L 5M 受光器 E3ZM-CT62B-D 5M |
E3ZM-CT82B 5M 投光器 E3ZM-CT82B-L 5M 受光器 E3ZM-CT82B-D 5M |
|||
| M12 Smartclick 連接器中繼型(0.3m) |
E3ZM-CT62B-M1TJ 0.3M 投光器 E3ZM-CT62B-L-M1TJ 0.3M 受光器 E3ZM-CT62B-D-M1TJ 0.3M |
E3ZM-CT82B-M1TJ 0.3M 投光器 E3ZM-CT82B-L-M1TJ 0.3M 受光器 E3ZM-CT82B-D-M1TJ 0.3M |
|||
| 回歸 反射型 |
 ＊2 |
出線型(2m) | 4m 〔100mm〕 (紅色光)＊3 (E39-R1S使用) |
E3ZM-CR61 2M | E3ZM-CR81 2M |
| M12 Smartclick 連接器中繼型(0.3m) |
E3ZM-CR61-M1TJ 0.3M | E3ZM-CR81-M1TJ 0.3M | |||
| 擴散 反射型 |
 |
出線型(2m) |
1m (紅外光) |
E3ZM-CD62 2M | E3ZM-CD82 2M |
| M12 Smartclick 連接器中繼型(0.3m) |
E3ZM-CD62-M1TJ 0.3M | E3ZM-CD82-M1TJ 0.3M | |||
| BGS 反射型 (距離固定) |
 |
出線型(2m) | 10～100mm (紅色光) |
E3ZM-CL61H 2M | E3ZM-CL81H 2M |
| M12 Smartclick 連接器中繼型(0.3m) |
E3ZM-CL61H-M1TJ 0.3M | E3ZM-CL81H-M1TJ 0.3M | |||
| 出線型(2m) | 10～150mm (紅色光) |
E3ZM-CL62H 2M | E3ZM-CL82H 2M | ||
| M12 Smartclick 連接器中繼型(0.3m) |
E3ZM-CL62H-M1TJ 0.3M | E3ZM-CL82H-M1TJ 0.3M | |||
| 出線型(2m) | 10～200mm (紅色光) |
E3ZM-CL64H 2M | E3ZM-CL84H 2M | ||
| M12 Smartclick 連接器中繼型(0.3m) |
E3ZM-CL64H-M1TJ 0.3M | E3ZM-CL84H-M1TJ 0.3M | |||
＊1. 本機型未附反射板。請依實際用途另行選購反射板。
＊2. 請將感測器與反射板之間的距離設定為高於〔 〕內之數值。
選購品
感測器I/O接頭(單邊接頭)
(必須使用接頭中繼型)並未附於感測器，請務必另行訂購。
| 尺寸 | 導線規格 | 形狀 | 導線種類 | 型號 | |
|---|---|---|---|---|---|
| M12(-M1TJ專用) | 難燃性、可動控制導線 | 直線形
 |
2ｍ | 4線式 | XS5F-D421-D80-F |
| 5ｍ | XS5F-D421-G80-F | ||||
| 耐油強化(聚氨酯)纜線 | 2ｍ | XS5F-D421-D80-P | |||
| 5ｍ | XS5F-D421-G80-P | ||||
註1. 使用對照型時，需訂購2個投光/受光器專用配件。
註2. 如欲瞭解上表以外其他規格，請洽詢本公司業務部或經銷商。
安裝金具
並未附於感測器中，如有需要請另行訂購。
| 形状 | 型號 (材質) |
数量 | 備考 |
|---|---|---|---|
 |
E39-L153 (SUS304) ＊1 |
1個 | 安裝金具 |
 |
E39-L104 (SUS304) ＊1 |
1個 | |
 |
E39-L43 (SUS304) ＊2 |
1個 | 橫向安裝金具 |
 |
E39-L142 (SUS304) ＊2 |
1個 | 橫向保護罩金具 |
 |
E39-L44 (SUS304) |
1個 | 背面安裝專用金具 |
 |
E39-L98 (SUS304) ＊2 |
1個 | 保護罩金具 |
 |
E39-L150 (SUS304) |
1個 | 〈感測器調整器〉 可輕鬆安裝於輸送帶等鋁質框架或軌道上。左右調整時 |
 |
E39-L151 (SUS304) |
1個 | |
 |
E39-L144 (SUS304) ＊2 |
1個 | 小型保護罩金具 |
註. 使用對照型時，需訂購2個投光/受光器專用配件。
＊1. 若接頭型的安裝面位於感測器正下方，便無法使用。這種情況下，請使用接頭中繼型。
＊2. 無法使用接頭型。
反射板
(回歸反射型專用)並未附於感測器，請務必另行訂購。
| 名稱 | E3ZM-CR型檢測距離＊ | 型號 | 數量 | 備註 | |
|---|---|---|---|---|---|
| 額定值 | 參考值 | ||||
| 反射板 | 3m〔100mm〕 | - | E39-R1 | 1個 | ・回歸反射型未附反射板。 ・M.S.R.功能將會啟動。 |
| 4m〔100mm〕 | - | E39-R1S | 1個 | ||
| - | 5m〔100mm〕 | E39-R2 | 1個 | ||
| - | 2.5m〔100mm〕 | E39-R9 | 1個 | ||
| - | 3.5m〔100mm〕 | E39-R10 | 1個 | ||
| 小型反射板 | - | 1.5m〔50mm〕 | E39-R3 | 1個 | |
註. 若使用額定值以外的反射板，請確認於設定時穩定指示燈已亮燈。
＊請將感測器與反射板之間的距離設定為高於〔 〕內之數值。
| 型號 | 檢測方式 | 對照型 | 回歸反射型 (附M.S.R.功能) |
擴散反射型 | |
|---|---|---|---|---|---|
| NPN輸出 | E3ZM-CT61 (-M1TJ) |
E3ZM-CT62B (-M1TJ) |
E3ZM-CR61 (-M1TJ) |
E3ZM-CD62 (-M1TJ) |
|
| PNP輸出 | E3ZM-CT81 (-M1TJ) |
E3ZM-CT82B (-M1TJ) |
E3ZM-CR81 (-M1TJ) |
E3ZM-CD82 (-M1TJ) |
|
| 檢測距離 | 15m | 20m | 4m〔100mm〕 ＊1 (使用E39-R1S型時) 3m〔100mm〕 ＊1 (使用E39-R1型時) |
1m (白紙300×300mm) |
|
| 光點直徑 | ―― | ||||
| 標準檢測物體 | φ12mm以上不透明體 | φ75mm以上不透明體 | ―― | ||
| 應差 | ―― | 小於檢測距離的20% | |||
| 反射率特性 (白黑誤差) |
―― | ||||
| 指向角 | 投光器、受光器：各3 ~ 15° (投光器、受光器間距離：額定距離) |
本體：3 ~ 10°、反射板：30° (與反射板間距離：額定距離) |
―― | ||
| 光源(發光波長) | 紅外線發光二極體 (870nm) |
橘色發光二極體 (615nm) |
紅色發光二極體 (660nm) |
紅外線發光二極體 (870nm) |
|
| 電源電壓 | DC10 ~ 30V 包含漣波(p-p) 10% | ||||
| 消耗電流 | 投光、受光器：各20mA以下 | 25mA以下 | |||
| 控制輸出 |
負載電源電壓DC30V以下、 負載電流100mA以下(殘留電壓2V以下) |
||||
| 保護迴路 |
電源反接保護、 輸出短路保護、 輸出逆接保護 |
電源反接保護、 輸出短路保護、 輸出逆接保護、 防止相互干擾功能 |
|||
| 應答時間 |
動作、復歸： 各1ms以下 |
動作、復歸： 各2ms以下 |
動作、復歸：各1ms以下 | ||
| 感度調整 | 單方向旋鈕 | ||||
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 | ||||
| 環境溫度範圍 | 動作時：-25 ~ +55℃、保存時：-40 ~ +70℃ (不可結冰結露) | ||||
| 環境濕度範圍 | 動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露) | ||||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min | ||||
| 震動(耐久性) | 10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | ||||
| 保護構造 ＊2 | IEC規格 IP67 (社內規格 耐油)、DIN40050-9規格 IP69K | ||||
| 連接方式 | 出線型(標準導線長度2m)/-M1TJ：接頭中繼型(標準導線長度300mm) | ||||
| 指示燈 | 動作指示燈(黃色)，穩定指示燈(綠色) 〔但投光器僅配置電源指示燈(綠色)〕 | ||||
| 重量 (包裝狀態) |
出線型 | 約150g | 約90g | ||
| 接頭中繼型 | 約90g | 約50g | |||
| 外殼材質 | SUS316L | ||||
| 導線材質 | 耐油PVC | ||||
| 鏡頭部材質 | 甲基丙烯樹脂 | ||||
| 顯示部材質 | 聚醚醯亞胺(PEI) | ||||
| 感度旋鈕、 動作切換開關材質 |
PEEK樹脂 | ||||
| 密封部位材質 | 氟樹脂橡膠 | ||||
| 附屬品 | 使用說明書 註.反射板、安裝金具為另售 | ||||
＊1. 請將感測器與反射板之間的距離設定為高於〔 〕內之數值。
＊2. 關於IP69K保護構造規格：
IP69K係為德國所制定規範 DIN 40050 PART9，針對高溫、高水壓所制定之防護規定。
＊2. 關於IP69K保護構造規格：
IP69K係為德國所制定規範 DIN 40050 PART9，針對高溫、高水壓所制定之防護規定。
透過指定外型的噴嘴，將80°C的熱水以80 ~ 100BAR的水壓朝實驗體噴水。
水量約在14 ~ 16公升。
實驗體與噴嘴的間隔為10 ~ 15cm，噴水方向為自水平方向起算的0度、30度、60度與90度，
從各方位分別讓實驗體於水平面上轉30秒。
| 型號 | 檢測方式 | BGS反射型 | ||
|---|---|---|---|---|
| NPN輸出 | E3ZM-CL61H(-M1TJ) | E3ZM-CL62H(-M1TJ) | E3ZM-CL64H(-M1TJ) | |
| PNP輸出 | E3ZM-CL81H(-M1TJ) | E3ZM-CL82H(-M1TJ) | E3ZM-CL84H(-M1TJ) | |
| 檢測距離 | 10 ~ 100mm (白紙100×100mm) |
10 ~ 150mm (白紙100×100mm) |
10 ~ 200mm (白紙100×100mm) |
|
| 光點直徑 | φ4mm (檢測距離為100mm時) | φ12mm (檢測距離為150mm時) | φ18mm (檢測距離為200mm時) | |
| 標準檢測物體 | ―― | |||
| 應差 | 小於檢測距離的3% | 小於檢測距離的15% | 小於檢測距離的20% | |
| 反射率特性 (白黑誤差) |
小於檢測距離的5% | 小於檢測距離的10% | 小於檢測距離的20% | |
| 指向角 | ―― | |||
| 光源(發光波長) | 紅色發光二極體(650nm) | 紅色發光二極體(660nm) | ||
| 電源電壓 | DC10 ~ 30V 包含漣波(p-p) 10% | |||
| 消耗電流 | 25mA以下 | |||
| 控制輸出 |
負載電源電壓DC30V以下、 負載電流100mA以下(殘留電壓2V以下) |
|||
| 保護迴路 | 電源反接保護、輸出短路保護、輸出逆接保護、防止相互干擾功能 | |||
| 應答時間 | 動作、復歸：各1ms以下 | |||
| 感度調整 | ―― | |||
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 | |||
| 環境溫度範圍 | 動作時：-25 ~ +55℃、保存時：-40 ~ +70℃ (不可結冰結露) | |||
| 環境濕度範圍 | 動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露) | |||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |||
| 耐電壓 | AC1,000V 50/60Hz 1min | |||
| 震動(耐久性) | 10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h | |||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | |||
| 保護構造 ＊ | IEC規格 IP67 (社內規格 耐油)、DIN40050-9規格 IP69K | |||
| 連接方式 | 出線型(標準導線長度2m)/-M1TJ：接頭中繼型(標準導線長度300mm) | |||
| 指示燈 | 動作指示燈(黃色)、穩定指示燈(綠色) | |||
| 重量 (包裝狀態) |
出線型 | 約90g | ||
| 接頭中繼型 | 約50g | |||
| 外殼材質 | SUS316L | |||
| 導線材質 | 耐油PVC | |||
| 鏡頭部材質 | 甲基丙烯樹脂 | |||
| 顯示部材質 | 聚醚醯亞胺(PEI) | |||
| 密封部位材質 | 氟樹脂橡膠 | |||
| 附屬品 | 使用說明書 註.安裝金具為另售 | |||
＊關於IP69K保護構造規格：
IP69K係為德國所制定規範 DIN 40050 PART9，針對高溫、高水壓所制定之防護規定。
透過指定外型的噴嘴，將80°C的熱水以80 ~ 100BAR的水壓朝實驗體噴水。
IP69K係為德國所制定規範 DIN 40050 PART9，針對高溫、高水壓所制定之防護規定。
透過指定外型的噴嘴，將80°C的熱水以80 ~ 100BAR的水壓朝實驗體噴水。
水量約在14 ~ 16公升。
實驗體與噴嘴的間隔為10 ~ 15cm，噴水方向為自水平方向起算的0度、30度、60度與90度，
實驗體與噴嘴的間隔為10 ~ 15cm，噴水方向為自水平方向起算的0度、30度、60度與90度，
從各方位分別讓實驗體於水平面上旋轉30秒。

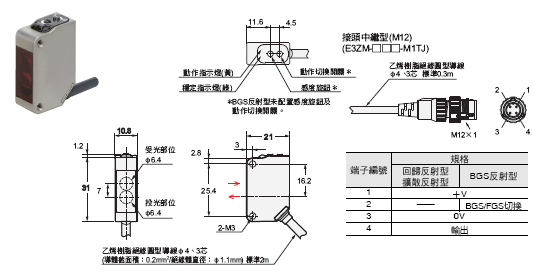

（單位：mm）
未指定尺寸公差：公差等級 IT16
本體
對照型＊
出線型
E3ZM-CT61型
E3ZM-CT81型
E3ZM-CT62B型
E3ZM-CT82B型

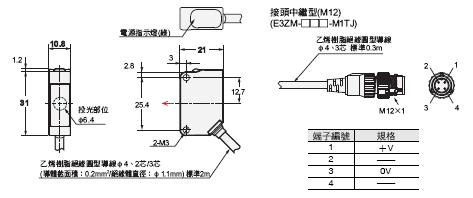

<投光器>

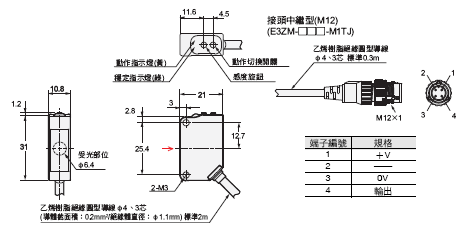

<受光器>
回歸反射型
出線型
E3ZM-CR61型
E3ZM-CR81型
擴散反射型
出線型
E3ZM-CD62型
E3ZM-CD82型
BGS反射型
出線型
E3ZM-CL61H型
E3ZM-CL62H型
E3ZM-CL64H型
E3ZM-CL81H型
E3ZM-CL82H型
E3ZM-CL84H型
＊對照型(E3ZM-C□□(-M1TJ)型)記載有投光器、受光器的組合型號。
投光器的型號為加上「-L」(例：E3ZM-CT61-L 2M型)、受光器的型號為加上「-D」(例：E3ZM-CT61-D 2M型)的標記。
有關投光器、受光器的個別型號，請確認「種類」。
