| 檢測方式 | 形狀 | 連接方式 | 檢測距離 | 型號 | |
|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | ||||
| 標記感測器 (擴散反射) |
 |
出線型(2m) | 12±2mm ＊ (白色光) |
E3ZM-V61 2M | E3ZM-V81 2M |
| 接頭型(M8/4極) | E3ZM-V66 | E3ZM-V86 | |||
E3ZM-V
產品特色
業界最小的全彩標記感測器
達到大幅的省空間化效果(比舊型產品減少90%)
提昇色差檢測性能，白色LED + RGB訊號處理
配備2種教導方法 (2點教導及自動教導功能)
本體
選購品
感測器I/O接頭(單邊接頭)
(必須使用接頭型)並未附於感測器，請務必另行訂購
| 尺寸 | 導線規格 | 形狀 | 導線種類 | 型號 | |
|---|---|---|---|---|---|
| M8(4極) | 標準導線 | 直線形 ＊1
 |
2m | 4線式 | XS3F-E421-402-A |
| 5m | XS3F-E421-405-A | ||||
L形 ＊1＊2
 |
2m | XS3F-E421-402-A | |||
| 5m | XS3F-E421-405-A | ||||
註. 導線規格：包覆材質 PVC、螺帽材質 不銹鋼(SUS316L)、保護構造 IP67。
使用高壓水洗淨時，請使用支援IP69K的I/O接頭。
＊1. 在嵌合後，接頭將無法旋轉。
＊2. 出線方向將被固定在感測器投光/受光面的180度相反方向。
使用高壓水洗淨時，請使用支援IP69K的I/O接頭。
＊1. 在嵌合後，接頭將無法旋轉。
＊2. 出線方向將被固定在感測器投光/受光面的180度相反方向。
安裝金具
並未附於感測器中，如有需要請另行訂購。
| 形狀 | 型號 | 數量 | 備註 |
|---|---|---|---|
 |
E39-L153 (SUS304) ＊1 |
1個 | 安裝金具 |
 |
E39-L104 (SUS304) ＊1 |
1個 | |
 |
E39-L43 (SUS304) ＊2 |
1個 | 橫向安裝金具 |
 |
E39-L142 (SUS304) ＊2 |
1個 | 橫向保護罩金具 |
 |
E39-L44 (SUS304) |
1個 | 背面安裝專用金具 |
 |
E39-L98 (SUS304) ＊2 |
1個 | 保護罩金具 |
 |
E39-L150 (SUS304) |
1個 | <感測器調整器> 可輕鬆安裝於輸送帶等 鋁質框架或軌道上。 左右調整時 |
 |
E39-L151 (SUS304) |
1個 | |
 |
E39-L144 (SUS304) ＊2 |
1個 | 小型保護罩金具 |
註. 使用對照型時，需訂購2個投光/受光器專用配件。
＊1. 若接頭型的安裝面位於感測器正下方，便無法使用。這種情況下，請使用接頭中繼型。
＊2. 無法使用接頭型。
＊1. 若接頭型的安裝面位於感測器正下方，便無法使用。這種情況下，請使用接頭中繼型。
＊2. 無法使用接頭型。
| 型號 | 檢測方式 | 連接方式 |
|---|---|---|
| NPN輸出 | E3ZM-V61/-V66 | |
| PNP輸出 | E3ZM-V81/-V86 | |
| 檢測距離 | 12±2mm ＊1 | |
| 可檢測範圍 | 會因顏色的組合而相異 | |
| 光點直徑 | φ2mm以下 | |
| 光源(發光波長) | 白色LED(450～700nm) | |
| 電源電壓 | DC10～30V 包含鏈波(p-p) 10% | |
| 消耗電力 | 750mW以下(電源電壓為30V時 消耗電流則為25mA以下) | |
| 控制輸出 | 負載電源電壓DC30V以下、負載電流100mA以下(殘留電壓 2V以下) 開路集極輸出(會因NPN/PNP輸出和型號而有所不同) |
|
| 遠端控制輸入 | NPN輸出 ON狀態：0V短路或1.5V以下(流出電流1mA以下) OFF狀態：OPEN或Vcc-1.5V ~ Vcc (電流外漏0.1mA以下) PNP輸出 ON狀態：Vcc-1.5V ~ Vcc (吸入電流1mA以下) OFF狀態：OPEN或1.5V以下(電流外漏0.1mA以下) |
|
| 動作模式 | 以教導順序設定 ＊2 | |
| 保護迴路 | 電源反接保護、負載短路保護、輸出逆接保護 | |
| 應答時間 | 動作、復歸：各50μs以下 | |
| 感度調整 | 教導方法 | |
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 | |
| 環境溫度範圍 | 動作時：-40～+60℃(＊3)、保存時：-40～+70℃(不可結冰、結露) | |
| 環境濕度範圍 | 動作時：35～85%RH、保存時35～95%RH(不可結露) | |
| 絕緣阻抗 | 20MΩ min.(at 500 VDC) | |
| 耐電壓 | AC1,000V 50/60Hz 1min | |
| 震動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | |
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | |
| 保護構造＊4 | IEC60529規格 IP67/DIN40050-9規格 IP69K | |
| 連接方式 | 出線型(標準導線長度2m) / M8-4極接頭型 | |
| 指示燈 | 動作指示燈(黃色)、穩定指示燈(綠色)、教導指示燈(紅色) | |
| 重量(包裝狀態) | 出線型：約85g 接頭型：約35g | |
| 材質 | 外殼 | SUS316L |
| 鏡頭區 | 甲基丙烯樹脂 | |
| 顯示部 | 聚醚(PES) | |
| 按鍵部分 | 氟樹脂橡膠 | |
| 導線 | PVC | |
| 附屬品 | 使用說明書 註：安裝金具為另售 | |
＊1. 透過白、黃、黑色的組合，便能夠支援±2mm (代表值)的品質落差。
關於其他的顏色檢測能力，請參考第4頁。
＊2. 標記感測器的輸出動作切換：
使用教導方式時，第一次請指定想要設為ON的顏色，第二次則指定想要OFF的顏色。
＊3. 若環境溫度為-25°C以下，則請勿將導線折彎。
＊4. 關於保護構造規格 IP69K
IP69K係德國於DIN40050 PART9 所制定之規範，包含對於高溫、高壓水之相關防護規定。
透過指定外型的噴嘴，將80°C的熱水以80 ~ 100BAR的水壓朝實驗體噴水。水量約在14 ~ 16公升。
實驗體與噴嘴的間隔為10 ~ 15cm，噴水方向為自水平方向起算的0度、30度、60度與90度，
從各方位分別讓實驗體於水平面上旋轉30秒。
標記感測器的標準檢測物體
| 顏色名稱 | 孟塞爾記號 |
|---|---|
| 白 | N9.5 |
| 紅 | 4R 4.5/12.0 |
| 黃紅 | 4YR 6.0/11.5 |
| 黃 | 5Y 8.5/11.0 |
| 黃綠 | 3GY 6.5/10.0 |
| 綠 | 3G 6.5/9.0 |
| 藍綠 | 5BG 4.5/10.0 |
| 藍 | 3PB 5.0/10.0 |
| (黑) | (N2.0) |
（單位：mm）
未指定尺寸公差：公差等級IT16
本體
標記檢測型
(擴散反射型)

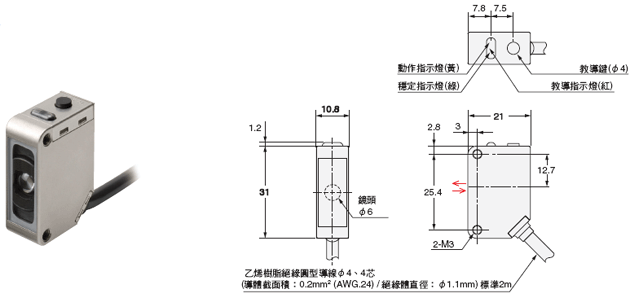

出線型
E3ZM-V61型
E3ZM-V81型
標記檢測型
(擴散反射型)

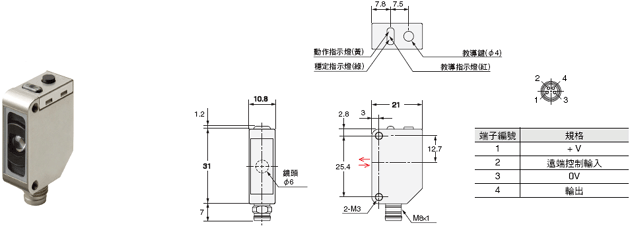

M8接頭型
E3ZM-V66型
E3ZM-V86型
