對照型(紅色光源類型，檢測距離為10m)附有防止相互干擾的濾鏡。(另售)
各種反射型均搭配有防止相互干擾的功能(最多2台)。
另備有檢測距離達30m (應答時間2ms)的遠距離對照型。
各種反射型均搭配有防止相互干擾的功能(最多2台)。
另備有檢測距離達30m (應答時間2ms)的遠距離對照型。
E3Z
產品特色
光電感測器的標準， 年度銷售高達百萬台，令人放心
內建放大器，檢測距離為業界之首
在冷凍倉庫中也能使用的低溫運轉保證
由於光軸與機械軸的偏差控制在 ±2.5° 以內，只要對準機械軸安裝就可完全符合光軸。 ( 對照型、回歸反射型)
發生配線錯誤時也能保護感測器
配備輸出逆接保護功能。 ( 追加逆接保護專用二極體於輸出線)
完全符合歐洲 RoHS 規範
不使用鉛、水銀、鎘、六價鉻、多溴聯苯、多溴二苯醚。此外，在包上使 用了可燃的聚乙烯包裝袋。
標準類型・本體
| 檢測方式 | 形狀 | 連接方式 | 檢測距離 | 型號 | ||
|---|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | |||||
|
對照型 |
 |
出線型(2m) |
15m (紅外光) |
E3Z-T61 2M ＊3＊4 投光器 E3Z-T61-L 2M 受光器 E3Z-T61-D 2M |
E3Z-T81 2M ＊3＊4 投光器 E3Z-T81-L 2M 受光器 E3Z-T81-D 2M |
|
|
接頭型(M8) |
E3Z-T66 投光器 E3Z-T66-L 受光器 E3Z-T66-D |
E3Z-T86 投光器 E3Z-T86-L 受光器 E3Z-T86-D |
||||
|
出線型(2m) |
10m (紅色光) |
E3Z-T61A 2M ＊3 投光器 E3Z-T61A-L 2M 受光器 E3Z-T61A-D 2M |
E3Z-T81A 2M ＊3 投光器 E3Z-T81A-L 2M 受光器 E3Z-T81A-D 2M |
|||
| 接頭型(M8) | E3Z-T66A 投光器 E3Z-T66A-L 受光器 E3Z-T66A-D |
E3Z-T86A 投光器 E3Z-T86A-L 受光器 E3Z-T86A-D |
||||
|
出線型(2m) |
30m |
E3Z-T62 2M ＊3 投光器 E3Z-T62-L 2M 受光器 E3Z-T62-D 2M |
E3Z-T82 2M 投光器 E3Z-T82-L 2M 受光器 E3Z-T82-D 2M |
|||
|
接頭型(M8) |
E3Z-T67 投光器 E3Z-T67-L 受光器 E3Z-T67-D |
E3Z-T87 投光器 E3Z-T87-L 受光器 E3Z-T87-D |
||||
|
回歸反射型(附M.S.R功能) |
 ＊1
|
出線型(2m) | 4m (100mm) (紅色光) ＊2 |
E3Z-R61 2M ＊3＊4 |
E3Z-R81 2M ＊3＊4 |
|
| 接頭型(M8) | E3Z-R66 | E3Z-R86 | ||||
|
擴散反射型 |
 |
出線型(2m) | 5～100mm (廣視野) (红外光) |
E3Z-D61 2M ＊3 |
E3Z-D81 2M ＊3＊4 |
|
| 接頭型(M8) | E3Z-D66 | E3Z-D86 | ||||
| 出線型(2m) | 1m (紅外光) |
E3Z-D62 2M ＊3＊4 |
E3Z-D82 2M ＊3＊4 | |||
| 接頭型(M8) | E3Z-D67 | E3Z-D87 | ||||
| 出線型(2m) | 90±30mm (红色光) |
E3Z-L61 2M ＊3＊4 |
E3Z-L81 2M ＊3＊4 |
|||
| 接頭型(M8) | E3Z-L66 | E3Z-L86 | ||||
|
距離設定型 ➜E3Z-LS |
|
出線型(2m) |
20～40mm (BGS min設定) (紅色光) 20～200mm (BGS max設定) (紅色光) 40～受光量門檻值 (FGS min設定) (紅色光) 200～受光量門檻值 (FGS max設定) (紅色光) |
E3Z-LS61 2M ＊3 |
E3Z-LS81 2M ＊3 |
|
| 接頭型(M8) | E3Z-LS66 | E3Z-LS86 | ||||
| 出線型(2m) | 2～20mm (BGS min設定) (紅色光) 2～80mm (BGS max設定) (紅色光) |
E3Z-LS63 2M |
E3Z-LS83 2M ＊4 |
|||
| 接頭型(M8) | E3Z-LS68 | E3Z-LS88 | ||||
|
溝槽型 |
 |
1光軸 |
出線型(2m) |
25mm |
E3Z-G61 2M ＊3＊4 |
E3Z-G81 2M ＊3＊4 |
| 2光軸 |
E3Z-G62 2M ＊3 |
E3Z-G82 2M ＊3 |
||||
| 1光軸 | 接頭中繼型(M8) | E3Z-G61-M3J | E3Z-G81-M3J | |||
| 2光軸 | E3Z-G62-M3J | E3Z-G82-M3J | ||||
| 透明板玻璃 類型限定 反射型 |
 |
出線型(2m) | 30±20mm (红色光) |
E3Z-L63 2M | E3Z-L83 2M | |
| 接頭型(M8) | E3Z-L68 | E3Z-L88 | ||||
| 透明保特瓶類 型回歸反射型 (無M.S.R功能) |
＊1 |
出線型(2m) | 500mm (80mm) (紅色光) ＊2 |
E3Z-B61 2M | E3Z-B81 2M ＊3 | |
| 接頭型(M8) | E3Z-B66 | E3Z-B86 | ||||
| 出線型(2m) | 2m (500mm) (紅色光) ＊2 |
E3Z-B62 2M ＊3 | E3Z-B82 2M ＊3 | |||
| 接頭型(M8) | E3Z-B67 | E3Z-B87 | ||||
＊1. 本機型未附反射板。請依實際用途購買另售的反射板。
＊2. 檢測距離為使用E39-R1S型時的距離。請將感測器與反射板之間的距離設定為高於［ ］內之數值。
＊3. 備有M12標準接頭中繼型(0.3m)。請於型號的尾端加上-M1J 0.3M以進行指定。(範例. E3Z-T61-M1J 0.3M型)。適用之感測器I/O接頭為XS2型系列。
詳細資訊➜請參閱本公司官網（https://www.omron.com.tw）的「XS2型」。
＊4. 備有M12 Smartclick連接器接頭中繼型(0.3m)。請於型號的尾端加上-M1TJ 0.3M以進行指定。(範例. E3Z-T61-M1TJ 0.3M型)。
適用之感測器I/O接頭為XS5型系列。
詳細資訊➜請參閱本公司官網（https://www.omron.com.tw）的「XS5型」。
防油型・本體
| 檢測方式 | 形狀 | 連接方式 | 檢測距離 | 型號 | |
|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | ||||
|
對照型 |
|
出線型(2m) |
15m |
E3Z-T61K 2M ＊3 投光器 E3Z-T61K-L 2M 受光器 E3Z-T61K-D 2M |
E3Z-T81K 2M ＊3 投光器 E3Z-T81K-L 2M 受光器 E3Z-T81K-D 2M |
| 接頭中繼型 (M8) |
E3Z-T61K-M3J 0.3M 投光器 E3Z-T61K-L-M3J 0.3M 受光器 E3Z-T61K-D-M3J 0.3M |
E3Z-T81K-M3J 0.3M 投光器 E3Z-T81K-L-M3J 0.3M 受光器 E3Z-T81K-D-M3J 0.3M |
|||
| 回歸反射型 (附M.S.R功能) |
＊1 |
出線型(2m) | 3m (150mm) (紅色光) ＊2 |
E3Z-R61K 2M ＊3 | E3Z-R81K 2M |
| 接頭中繼型 (M8) |
E3Z-R61K-M3J 0.3M | E3Z-R81K-M3J 0.3M | |||
|
擴散反射型 |
|
出線型(2m) | 5～100mm (廣視野) (紅色光) |
E3Z-D61K 2M ＊3 | E3Z-D81K 2M |
| 接頭中繼型 (M8) |
E3Z-D61K-M3J 0.3M | E3Z-D81K-M3J 0.3M | |||
| 出線型(2m) | 1m (紅外光) |
E3Z-D62K 2M ＊3 | E3Z-D82K 2M | ||
| 接頭中繼型 (M8) |
E3Z-D62K-M3J 0.3M | E3Z-D82K-M3J 0.3M | |||
＊1. 本機型未附反射板。請依實際用途購買另售的反射板。
＊2. 檢測距離為使用E39-R1S型時的距離。請將感測器與反射板之間的距離設定為高於［ ］內之數值。
＊3. 備有M12標準接頭中繼型(0.3m)。請於型號的尾端加上-M1J 0.3M以進行指定。(範例. E3Z-T61-M1J 0.3M型)。適用之感測器I/O接頭為XS2型系列。
詳細資訊➜請參閱本公司官網（https://www.omron.com.tw）的「XS2型」。
標準類型
| 檢測方式 | 對照型 | 回歸反射型 | ||||
|---|---|---|---|---|---|---|
| 型號 | NPN輸出 | 出線型 | E3Z-T61 | E3Z-T62 | E3Z-T61A | E3Z-R61 |
| 接頭(M8) | E3Z-T66 | E3Z-T67 | E3Z-T66A | E3Z-R66 | ||
| PNP輸出 | 出線型 | E3Z-T81 | E3Z-T82 | E3Z-T81A | E3Z-R81 | |
| 接頭(M8) | E3Z-T86 | E3Z-T87 | E3Z-T86A | E3Z-R86 | ||
| 檢測距離 | 15m | 30m | 10m | 4m(100mm) ＊1 (E39-R1S使用時) | ||
| 3m(100mm) ＊1 (E39-R1使用時) | ||||||
| 光點直徑(參考值) | -- | |||||
| 標準檢測物體 | φ12mm以上不透明體 | φ75mm以上不透明體 | ||||
| 最小檢測物體(參考值) | -- | |||||
| 應差 | -- | |||||
| 指向角 | 投光/受光器：各3 ~ 15° | 2 ~ 10° | ||||
| 光源(發光波長) | 紅外線發光二極體(870nm) | 紅色發光二極 體(660nm) | ||||
| 消耗電流 | 35mA以下 (投光器15mA以下、受光器20mA以下) | 30mA以下 | ||||
| 保護迴路 | 電源反接保護、輸出短路保護、輸出逆接保護 | 電源反接保護、輸出短路保護、防止相互干擾功能、 輸出逆接保護 | ||||
| 應答時間 | 動作、復歸：各1ms以下 | 動作、復歸：各2ms以下 | 動作、復歸：各1ms以下 | |||
| 保護構造 | IEC規格 IP67 | |||||
| 連接方式 | 出線型(標準導線長度2m / 500mm) / M8接頭型 | |||||
| 重量 | 出線型2m | 約120g | 約65g | |||
| (包裝狀態) | 接頭型 | 約30g | 約20g | |||
| 材質 | 外殼 | PBT | ||||
| 鏡頭區 | 變性聚芳基酸酯 | 甲基丙烯樹脂 | ||||
| 檢測方式 | 擴散反射型 | (細光束型) | |||
|---|---|---|---|---|---|
| 型號 | NPN輸出 | 出線型 | E3Z-D61 | E3Z-D62 | E3Z-L61 |
| 接頭(M8) | E3Z-D66 | E3Z-D67 | E3Z-L66 | ||
| PNP輸出 | 出線型 | E3Z-D81 | E3Z-D82 | E3Z-L81 | |
| 接頭(M8) | E3Z-D86 | E3Z-D87 | E3Z-L86 | ||
| 檢測距離 | 100mm (白紙 100×100mm) | 1m (白紙 300×300mm) | 90±30mm (白紙 100×100mm) | ||
| 光點直徑(參考值) | -- | φ2.5mm (檢測距離為 90mm時) | |||
| 標準檢測物體 | -- | ||||
| 最小檢測物體(參考值) | -- | φ0.1mm (銅線) | |||
| 應差 | 小於檢測距離的20% | 「特性資料」➜請參考第9頁 | |||
| 指向角 | -- | ||||
| 光源(發光波長) | 紅外線發光二極體(860nm) | 紅色發光二極體(650nm) | |||
| 消耗電流 | 30mA以下 | ||||
| 保護迴路 | 電源反接保護、輸出短路保護、防止相互干擾功能、輸出逆接保護 | ||||
| 應答時間 | 動作、復歸：各1ms以下 | ||||
| 保護構造 | IEC規格 IP67 | ||||
| 連接方式 | 出線型(標準導線長度2m / 500mm) / M8接頭型 | ||||
| 重量 | 出線型2m | 約65g | |||
| (包裝狀態) | 接頭型 | 約20g | |||
| 材質 | 外殼 | PBT | |||
| 鏡頭區 | 變性聚芳基酸酯 | ||||
| 檢測方式 | 透明保特瓶類型 回歸反射型(無M.S.R功能) | ||||
|---|---|---|---|---|---|
| 型號 | NPN輸出 | E3Z-B61 | E3Z-B66 | E3Z-B62 | E3Z-B67 |
| PNP輸出 | E3Z-B81 | E3Z-B86 | E3Z-B82 | E3Z-B87 | |
| 檢測距離 | 500mm［80mm］＊1 (使用E39-R1S型時) | 2m［500mm］＊1＊2 (使用E39-R1S型時) | |||
| 標準檢測物體 |
不透明體φ75mm以上 （標準檢測物體：玻璃管φ15mm 厚度1.1mm 長度50mm 但、波長660nm 時的透過率必須為92%以下） |
||||
| 光源(發光波長) | 紅色發光二極體(660nm) | ||||
| 消耗電流 | 30mA以下 | ||||
| 保護迴路 | 電源反接保護、輸出短路保護、防止相互干擾功能、輸出逆接保護 | ||||
| 應答時間 | 動作、復歸：各1ms以下 | ||||
| 保護構造 | 保護構造 IEC規格 IP67 | ||||
| 連接方式 | 出線型 (標準導線長度2m/500mm) |
M8接頭型 | 出線型 (標準導線長度2m/500mm) |
M8接頭型 | |
| 重量(包裝狀態) (梱包状態) |
出線型2m | 約65g | |||
| 接頭型 | 約20g | ||||
| 材質 | 外殼 | PBT | |||
| 鏡頭區 | 變性聚芳基酸酯 | ||||
＊2. 設置保特瓶的通過位置時需高於500mm。
| 檢測方式 | 透明板玻璃類型 限定反射型(透明體檢測專用) | ||
|---|---|---|---|
| 型號 | NPN輸出 | E3Z-L63 | E3Z-L68 |
| PNP輸出 | E3Z-L83 | E3Z-L88 | |
| 檢測距離 | 30mm±20mm(玻璃板100×100mm) | ||
| 標準檢測物體 | φ2mm (檢測距離為30mm時) | ||
| 最小檢測物體(參考值) | φ0.1mm(銅線) | ||
| 光源(發光波長) | 紅色發光二極體(660nm) | ||
| 消耗電流 | 30mA以下 | ||
| 保護迴路 | 電源反接保護、輸出短路保護、防止相互干擾功能、輸出逆接保護 | ||
| 應答時間 | 動作、復歸：各1ms以下 | ||
| 保護構造 | IEC規格 IP67 | ||
| 連接方式 | 出線型(標準導線長度2m) | M8接頭型 | |
| 重量(包裝狀態) (梱包状態) |
出線型2m | 約65g | |
| 接頭型 | 約20g | ||
| 材質 | 外殼 | PBT | |
| 鏡頭區 | 變性聚芳基酸酯 | ||
防油型
| 檢測方式 | 對照型 | 回歸反射型 | 擴散反射型 | |||
|---|---|---|---|---|---|---|
| 型號 | NPN輸出 | 出線型 | E3Z-T61K | E3Z-R61K | E3Z-D61K | E3Z-D62K |
| 接頭(M8) | E3Z-T61K-M3J | E3Z-R61K-M3J | E3Z-D61K-M3J | E3Z-D62K-M3J | ||
| PNP輸出 | 出線型 | E3Z-T81K | E3Z-R81K | E3Z-D81K | E3Z-D82K | |
| 接頭(M8) | E3Z-T81K-M3J | E3Z-R81K-M3J | E3Z-D81K-M3J | E3Z-D82K-M3J | ||
| 檢測距離 | 15m | 3m(150mm) ＊ (使用E39-R1S型時) 2m(100mm) ＊ (使用E39-R1型時) |
100mm (白紙100×100mm) |
1m (白紙300×300mm) |
||
| 標準檢測物體 | φ12mm以上不透明體 | φ75mm以上不透明體 | －－ | |||
| 應差 | －－ | 小於檢測距離的20% | ||||
| 指向角 | 投光/受光器：各3 ~ 15° | 2～10° | －－ | |||
| 光源(發光波長) | 紅外線發光二極體(870nm) | 紅外線發光二極體 (660nm) | 紅外線發光二極體(860nm) | |||
| 消耗電流 | 35mA以下(投光器15mA以下、受光器20mA以下) | 30mA以下 | ||||
| 保護迴路 | 電源反接保護、輸出短路保 護、輸出逆接保護 | 電源反接保護、輸出短路保護、防止相互干擾功能、輸出逆接保護 | ||||
| 應答時間 | 動作、復歸：各1ms以下 | |||||
| 保護構造 | IEC規格 IP67 (社內規格 防油，但導線部分/接頭部分除外) | |||||
| 連接方式 | 出線型(標準導線長度2m) / M8接頭中繼型 | |||||
| 重量 (包裝狀態) | 出線型2m | 約120g | 約65g | |||
| 接頭型 | 約50g | 約30g | ||||
| 材質 | 外殼 | PBT | ||||
| 鏡頭區 | 變性聚芳基酸酯 | 甲基丙烯樹脂 | 變性聚芳基酸酯 | |||
共通

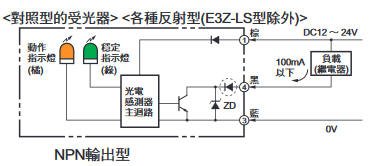

| 電源電壓 | DC12 ～24V±10% 漣波(p-p) 10%以下 |
|---|---|
| 控制輸出 |
負載電源電壓小於DC26.4V，負載電流小於100mA (殘留電壓 負載電流未滿10mA：1V以下 負載電流10～100mA：2V以下) |
| 感度調整 | 單方向旋鈕 |
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下，太陽光：10,000lx以下 |
| 環境溫度範圍 | 動作時：-25 ~ +55℃，接頭型的部分機種為-40 ~ +55℃ ＊ (不可結冰結露) 保存時：-40 ~ +70℃ (不可結冰結露) |
| 環境濕度範圍 | 動作時：35 ~ 85%RH，保存時：35 ~ 95%RH (不可結露) |
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) |
| 耐電壓 | AC1,000V 50/60Hz 1min |
| 震動(耐久性) | 10 ~ 55Hz 重複振幅1.5mm X、Y、Z 各方向 2h |
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3回 |
| 指示燈 | 動作指示燈(橘色)，穩定指示燈(綠色)［對照型的投光器僅有電源指示燈(橘色)］ |
| 附屬品 | 使用說明書 註：反射板、安裝金具為另售 |
＊接頭型的環境溫度範圍(動作時)依型號有所不同。E3Z-T66/T86/R66/R86型為-40 ~ +55℃， E3Z-D66/D86/D67/D87型為-30 ~ +55℃，其他 的接頭型為-25 ~ +55℃。
請注意回歸反射型(E3Z-R66/R86型)檢測距離 在-40 ~ -25℃ 範圍內時，將成如下所示，與左表不同。
3m［100mm］＊1 (使用E39-R1S型時)、 2m［100mm］＊1 (使用E39-R1型時)
此外，在-40 ~ -25℃ 的低溫環境下請使用感測 器I/O接頭 XS3F-M42[]-4[][]-L型(PUR材質 導線）。(➜型錄第4頁)
（單位：mm）
本體

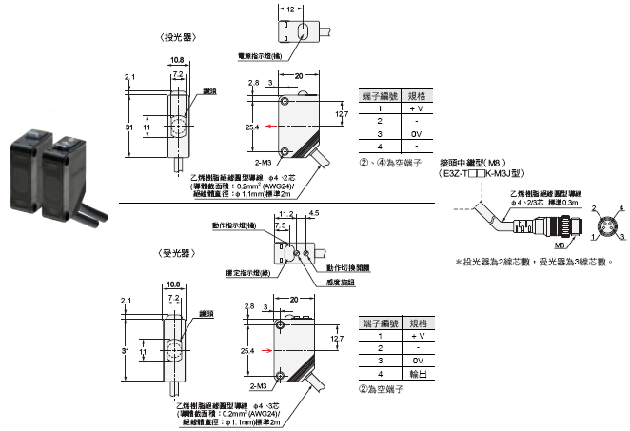

對照型＊
出線型
E3Z-T61 (K)型
E3Z-T81 (K)型
E3Z-T61A型
E3Z-T81A型
E3Z-T62型
E3Z-T82型

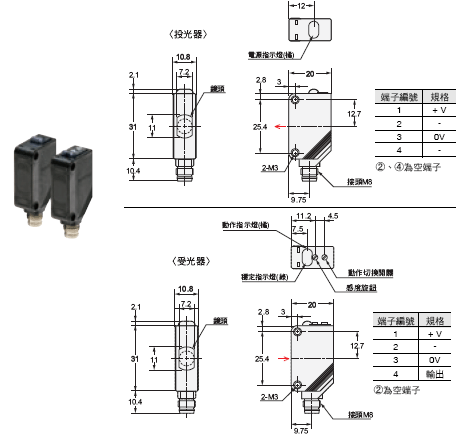

對照型 ＊
接頭型
E3Z-T66型
E3Z-T86型
E3Z-T66A型
E3Z-T86A型
E3Z-T67型
E3Z-T87型
＊對照型(E3Z-T□□型)記載有投光器、受光器的組合型號。
投光器的形式為加上「-L」(例：E3Z-T61-L 2M型)、受光器的形式為加上「-D」(例：E3Z-T61-D 2M型)的標記。
有關投光器、受光器的個別型號，請確認「種類」。

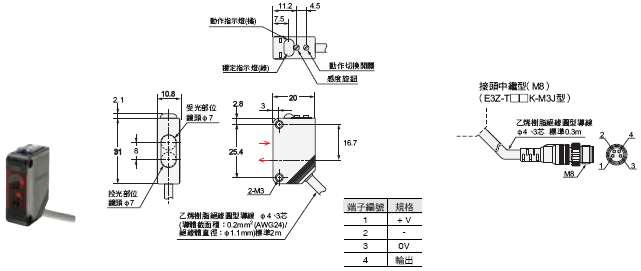

反射型
出線型
出線型
E3Z-R61 (K)型 E3Z-B61型
E3Z-R81 (K)型 E3Z-B81型
E3Z-D61 (K)型 E3Z-B62型
E3Z-D81 (K)型 E3Z-B82型
E3Z-D62 (K)型 E3Z-L63型
E3Z-D82 (K)型 E3Z-L83型
E3Z-L61型
E3Z-L81型

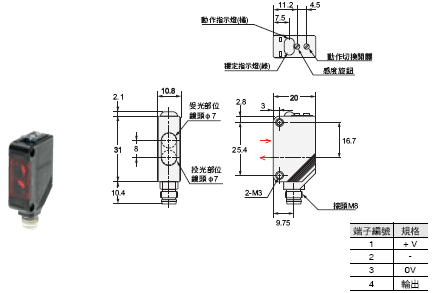

反射型
接頭型
接頭型
E3Z-R66型E3Z-B66型
E3Z-R86型E3Z-B86型
E3Z-D66型E3Z-B67型
E3Z-D86型E3Z-B87型
E3Z-D67型E3Z-L68型
E3Z-D87型E3Z-L88型
E3Z-L66型
E3Z-L86型
註. E3Z-D□1/D□6/L□□/B□□型的鏡頭為紅色，E3Z-D□2/D□7型的鏡頭為黑色。
選購品(另售)

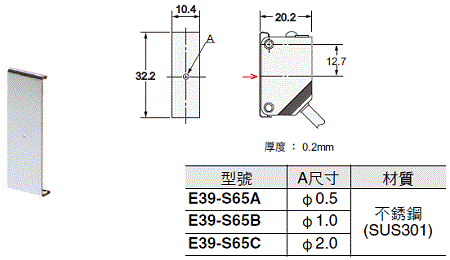

狹縫板
E39-S65A型
E39-S65B型
E39-S65C型

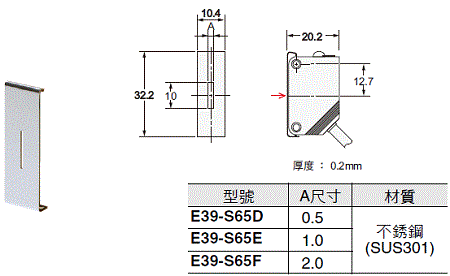

狹縫板
E39-S65D型
E39-S65E型
E39-S65F型

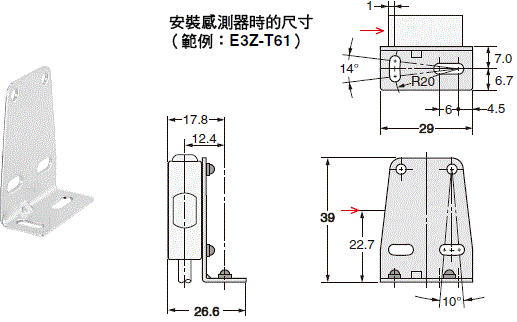

安裝金具
E39-L44型
安裝金具
E39-L104型
反射板
詳細請參照 ➜ E39-R 型
感測器 I/O 接頭
詳細請參照 ➜ XS3 □型
