E3FA, E3RA, E3FB, E3RB

產品特色

新一代的感測性能

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

簡便性

簡單選擇

簡單安裝

適合所有應用的單一系列產品

涵蓋所有標準應用
廣泛的各式機型
為特殊應用所設計的機型

不中斷的檢測機能

高品質和可靠性
高EMC保護
光抗擾性高
耐用的防水外殼

簡便性

OMRON精巧的光電感測器E3FA系列安裝極為方便而快速，且設定過程非常容易與直覺性的。
大型而牢固的調整器能讓安裝人員更容易調整感測器，而明亮、高功率的紅色發光二極體，即使感測距離更長的情況下，也能清晰可見以方便對準。
同樣地，感測器的LED狀態指示燈也能從遠距和廣角加以檢視。

LED光可輕鬆定位。

小巧的尺寸與外型。隨處皆可安裝。

明亮的LED指示燈能輕鬆進行操作狀態檢查。

平整安裝配件能提供順暢的安裝。

特定應用機型

適合所有應用的單一系列產品
經常安裝在工業廠房內，從食品和飲料、紡織、陶瓷和磚瓦生產業到物流業等，無論是哪種環境都能找到適合您應用的E3FA機型。

此一光電感測器系列具備高可靠性及更佳的性能，包括直線和徑向版本的對照式、鏡片反射式和擴散反射式類型。

直線版本也提供背景消除功能、限定反射檢測，以及特殊應用的透明體檢測類型。

限定反射型適合檢測透明薄膜到亮面、鏡面反射膜。

透明體檢測型採用OMRON獨家技術，以檢測具有雙折射(Birefringent)屬性的物體。

背景消除功能型適合用來安定檢出具有不同色彩的物體。

不中斷檢測

牢固的E3FA系列是專為不中斷運作的機器所設計，外覆著堅固、防水，甚至能抵抗高壓清洗的外殼，能提供完全可靠的感測能力。本系列產品超越市場標準，同時具有高EMC保護能力和光抗擾性。
此外，高功率LED燈還具有附加優點，即使在多塵或高振動環境中，也有助於高感測穩定度。

感測器(E3FA塑膠外殼)

感測器類型	檢測距離	連接方式	型號
感測器類型	檢測距離	連接方式	NPN輸出	PNP輸出
對照型 *1.	20 m	出線	組合E3FA-TN11 2M 投光器E3FA-TN11-L 2M 受光器E3FA-TN11-D 2M	組合E3FA-TP11 2M 投光器E3FA-TP11-L 2M 受光器E3FA-TP11-D 2M
	20 m	M12 接頭	組合E3FA-TN21 投光器E3FA-TN21-L 受光器E3FA-TN21-D	組合E3FA-TP21 投光器E3FA-TP21-L 受光器E3FA-TP21-D
	15 m	出線	組合E3FA-TN12 2M 投光器E3FA-TN12-L 2M 受光器E3FA-TN12-D 2M	組合E3FA-TP12 2M 投光器E3FA-TP12-L 2M 受光器E3FA-TP12-D 2M
	15 m	M12 接頭	組合E3FA-TN22 投光器E3FA-TN22-L 受光器E3FA-TN22-D	組合E3FA-TP22 投光器E3FA-TP22-L 受光器E3FA-TP22-D
回歸反射型(MSR) *2.	E39-R1S為 0.1 to 4 m	出線	E3FA-RN11 2M	E3FA-RP11 2M
回歸反射型(MSR) *2.	E39-R1S為 0.1 to 4 m	M12 接頭	E3FA-RN21	E3FA-RP21
同軸回歸反射型(MSR)*2.	E39-R1S為 0 to 500 mm	出線	E3FA-RN12 2M	E3FA-RP12 2M
同軸回歸反射型(MSR)*2.	E39-R1S為 0 to 500 mm	M12 接頭	E3FA-RN22	E3FA-RP22
擴散反射型	100 mm	出線	E3FA-DN11 2M	E3FA-DP11 2M
	100 mm	M12 接頭	E3FA-DN21	E3FA-DP21
	300 mm	出線	E3FA-DN12 2M	E3FA-DP12 2M
	300 mm	M12 接頭	E3FA-DN22	E3FA-DP22
	1 m	出線	E3FA-DN13 2M	E3FA-DP13 2M
	1 m	M12 接頭	E3FA-DN23	E3FA-DP23
	100 mm	出線	E3FA-DN14 2M	E3FA-DP14 2M
	100 mm	M12 接頭	E3FA-DN24	E3FA-DP24
	300 mm	出線	E3FA-DN15 2M	E3FA-DP15 2M
	300 mm	M12 接頭	E3FA-DN25	E3FA-DP25
	1 m	出線	E3FA-DN16 2M	E3FA-DP16 2M
	1 m	M12 接頭	E3FA-DN26	E3FA-DP26
BGS型 (背景消除功能)	100 mm	出線	E3FA-LN11 2M	E3FA-LP11 2M
	100 mm	M12 接頭	E3FA-LN21	E3FA-LP21
	200 mm	出線	E3FA-LN12 2M	E3FA-LP12 2M
	200 mm	M12 接頭	E3FA-LN22	E3FA-LP22
限定距離反射型	10 to 50 mm	出線	E3FA-VN11 2M	E3FA-VP11 2M
限定距離反射型	10 to 50 mm	M12 接頭	E3FA-VN21	E3FA-VP21
透明體檢出用回歸反射型 (P-opaquing)*2.	E39-R1S為100 to 500 mm	出線	E3FA-BN11 2M	E3FA-BP11 2M
透明體檢出用回歸反射型 (P-opaquing)*2.	E39-R1S為100 to 500 mm	M12 接頭	E3FA-BN21	E3FA-BP21
透明體檢出用回歸反射型 (P-opaquing)*2.	E39-RP1為0.1 to 2 m	出線	E3FA-BN12 2M	E3FA-BP12 2M
透明體檢出用回歸反射型 (P-opaquing)*2.	E39-RP1為0.1 to 2 m	M12 接頭	E3FA-BN22	E3FA-BP22

＊1. 組合類型包括投光器及受光器。
＊2. 反射板為另售。選擇最適合應用的反射板類型。

反射鏡
回歸反射感測器所需的反射板：感測器不隨附反射板。請另行購買反射板。

感測器	檢測距離	型號	數量	備註
E3FA-R[]1 E3FB-R[]1	0.1 to 4 m	E39-R1S	1	適用於E3FA-R[]、E3RA-R[]、 E3FB-R[]及E3RB-R[]
E3FA-R[]2 E3FB-R[]2	0 to 500 mm	E39-R1S	1	適用於E3FA-R[]、E3RA-R[]、 E3FB-R[]及E3RB-R[]
E3FA-B[]1 E3FB-B[]1	100 to 500 mm	E39-RP1	1	適用於E3FA-B[]及E3FB-B[]
E3FA-B[]2 E3FB-B[]2	0.1 to 2 m	E39-RP1	1	適用於E3FA-B[]及E3FB-B[]

安裝金具
感測器不隨附安裝金具。若有需要，請另行訂購安裝金具。

感測器

外觀

型號(材質)

數量

備註

所有類型

E39-L183 (SUS304)

安裝金具

E3FA-[]

E3RA-[]

E39-L182 (POM)

平整式安裝金具

感測器I/O接頭
接頭型：感測器不隨附接頭。請另行購買接頭。

感測器	尺寸	導線	外觀	導線類型		型號
M12接頭型	M12	標準	直線形	2 m	4線	XS2F-M12PVC4S2M
			直線形	5 m		XS2F-M12PVC4S5M
			L形	2 m		XS2F-M12PVC4A2M
			L形	5 m		XS2F-M12PVC4A5M

直線型(E3FA/E3FB)

檢測方式			對照型		回歸反射型(MSR)	同軸回歸反射型(MSR)
型號	NPN 輸出	出線	E3F[]-TN11 2M	E3FA-TN12 2M	E3F[]-RN11 2M	E3F[]-RN12 2M
	NPN 輸出	M12接頭	E3F[]-TN21	E3FA-TN22	E3F[]-RN21	E3F[]-RN22
	PNP 輸出	出線	E3F[]-TP11 2M	E3FA-TP12 2M	E3F[]-RP11 2M	E3F[]-RP12 2M
	PNP 輸出	M12接頭	E3F[]-TP21	E3FA-TP22	E3F[]-RP21	E3F[]-RP22
檢測距離			20 m	15 m	0.1 to 4 m (含E39-R1S)	0 to 500 mm (含E39-R1S)
光點直徑(參考值)			──
標準檢測物體			不透明體：最小直徑7mm		不透明體：最小直徑75mm
應差			──
指向角			最小2°
光源(發光波長)			紅色發光二極體 (624nm)	紅外線發光二極體 (850nm)	紅色發光二極體(624nm)
電源電壓			10至30VDC (包括最大10% (p-p)的電壓漣波)
消耗電流			最大40mA (投光器最大25mA、受光器最大15mA)		最大25mA
控制輸出			NPN/PNP (開路集極) 負載電流：最大100mA (殘留電壓：最大3V)、負載電源電壓：最大30VDC
動作模式			可以線材選擇入光時ON/遮光時ON
指示燈			動作指示燈(橘色) 穩定指示燈(綠色) 電源指示燈(綠色)：僅對照式的投光器
保護迴路			電源反接保護、輸出短路保護及輸出逆接保護
應答時間			0.5 ms
感度調整			單迴轉式旋鈕
使用環境照度(受光側)			白熾燈：最大3,000流明/日光：最大10,000流明
環境溫度範圍			動作時：-25到55°C /保存時：-40到70°C (不可結冰不結露)
環境濕度範圍			動作時：35到85% /保存時：35到95% (不可結露)
絕緣阻抗			20MΩ min. (at 500 VDC)
耐電壓			1,000VAC、50/60Hz、在電流輸送零件和外殼之間1分鐘
抗震性			耐久：X、Y和Z方向各10 ~ 55Hz，1.5mm重複振幅，2小時
抗衝擊性			耐久：X、Y與Z方向各3次500m/s²
保護構造			IEC：IP67、DIN40050-9：IP69K *
重量(包裝狀態/僅感測器)	出線導線(2M)		E3FA：分別為約110g/約50g E3FB：分別為約175g/約65g		E3FA：約60g/約50g E3FB：約95g/約65g
重量(包裝狀態/僅感測器)	接頭		E3FA：分別為約30g/約10g E3FB：分別為約85g/約20g		E3FA：約20g/約10g E3FB：約50g/約20g
材質	外殼		E3FA：ABS、E3FB：鎳黃銅
	鏡頭及顯示器		PMMA
	調整器		POM
	螺帽		E3FA：POM、E3FB：鎳黃銅
選購品			說明書 M18螺帽(4件)		說明書 M18螺帽(2件)

＊IP69K保護構造規格
IP69K是由德國標準的DIN40050 Part 9所規範的保護規格。
測試物品會以80至100bar的水壓，以指定外型的噴嘴噴灑80°C的水。
水量為每分鐘14至16公升。測試物品和噴嘴之間的距離為10至15cm。
在測試物品水平旋轉的同時，會從水平平面分別以0°、30°、60°和90°角度各噴水30秒。

直線型(E3FA/E3FB)

檢測方式			Diffuse-reflective
型號	NPN輸出	出線	E3F[]-DN11 2M	E3F[]-DN12 2M	E3F[]- DN13 2M	E3FA- DN14 2M	E3FA- DN15 2M	E3FA- DN16 2M
	NPN輸出	M12接頭	E3F[]-DN21	E3F[]-DN22	E3F[]- DN23	E3FA- DN24	E3FA- DN25	E3FA- DN26
	PNP輸出	出線	E3F[]-DP11 2M	E3F[]-DP12 2M	E3F[]- DP13 2M	E3FA- DP14 2M	E3FA- DP15 2M	E3FA- DP16 2M
	PNP輸出	M12接頭	E3F[]-DP21	E3F[]-DP22	E3F[]- DP23	E3FA- DP24	E3FA- DP25	E3FA- DP26
檢測距離			100mm (白紙：300 × 300mm)	(白紙：300 x 300mm 300mm)	1m (白紙：300 × 300mm)	100mm (白紙：300 × 300mm)	300mm (白紙：300 × 300mm)	1m (白紙：300 × 300mm)
光點直徑(參考值)			40 × 45mm 檢測距離100mm	40 × 50mm 檢測距離 300mm	120 ×150mm 檢測距離1m	40 × 45mm 檢測距離 100mm	40 × 50mm 檢測距離 300mm	120 ×150mm 檢測距離1m
標準檢測物			──
應差			最大20%
指向角			──
光源(發光波長)			紅色發光二極體(624nm)			紅外線發光二極體(850nm)
電源電壓			10至30VDC (包括最大10% (p-p)的電壓漣波)
消耗電流			最大25mA
控制輸出			NPN/PNP (開路集極) 負載電流：最大100mA (殘留電壓：最大3V)、負載電源電壓：最大30VDC
動作模式			可以線材選擇入光時ON/遮光時ON
指示燈			動作指示燈(橘色) 穩定指示燈(綠色)
保護迴路			電源反接保護、輸出短路保護及輸出逆接保護
應答時間			0.5 ms
感度調整			單方向旋鈕
使用環境照度(受光側)			白熾燈：最大3,000流明/日光：最大10,000流明
環境溫度範圍			動作時：-25到55°C /保存時：-40到70°C (不可結冰不結露)
環境濕度範圍			動作時：35到85% /保存時：35到95% (不可結露)
絕緣阻抗			20MΩ min. (at 500 VDC)
耐電壓			1,000VAC、50/60Hz、在電流輸送零件和外殼之間1分鐘
抗震性			耐久：X、Y和Z方向各10 ~ 55Hz，1.5mm重複振幅，2小時
抗衝擊性			耐久：X、Y與Z方向各3次500m/s²
保護構造			IEC：IP67、DIN40050-9：IP69K *
重量 (包裝狀態/僅感測器)	出線導線(2M)		E3FA：約60g/約50g E3FB：約95g/約65g
重量 (包裝狀態/僅感測器)	接頭		E3FA：約20g/約10g E3FB：約50g/約20g
材質	外殼		E3FA：ABS、E3FB：鎳黃銅
	鏡頭及顯示器		PMMA
	調整器		POM
	螺帽		E3FA：POM、E3FB：鎳黃銅
選購品			說明書M18螺帽(2件)

直線型(E3FA/E3FB)

檢測方式			BGS型 (背景消除功能)		限定距離反射型	透明體檢出用回歸反射型(P-opaquing
型號	NPN輸出	出線	E3F[]-LN11 2M	E3F[]-LN12 2M	E3F[]-VN11 2M	E3F[]-BN11 2M	E3F[]-BN12 2M
	NPN輸出	M12接頭	E3F[]-LN21	E3F[]-LN22	E3F[]-VN21	E3F[]-BN21	E3F[]-BN22
	PNP輸出	出線	E3F[]-LP11 2M	E3F[]-LP12 2M	E3F[]-VP11 2M	E3F[]-BP11 2M	E3F[]-BP12 2M
	PNP輸出	M12接頭	E3F[]-LP21	E3F[]-LP22	E3F[]-VP21	E3F[]-BP21	E3F[]-BP22
檢測距離			100mm (白紙：300 × 300mm)	200mm (白紙：300 × 300mm)	10 ~ 50 mm (玻璃 (t =1.0mm) ：150 × 150mm)	100 ~ 500mm (含E39-RP1)	0.1 ~ 2m (含E39-RP1)
光點直徑(參考值)			10 × 10mm 檢測距離100mm	10 × 15 mm 檢測距離200mm	10 × 10mm 檢測距離50mm	──
標準檢測物體			──			玻璃 (t = 1.0mm)：150 × 150mm
應差			最大20%		──
指向角			──
光源(發光波長)			紅色發光二極體(624nm)
電源電壓			10至30VDC (包括最大10% (p-p)的電壓漣波)
消耗電流			最大25mA
控制輸出			NPN/PNP (開路集極) 負載電流：最大100mA (殘留電壓：最大3V)、負載電源電壓：最大30VDC
動作模式			可以線材選擇入光時ON/遮光時ON
指示燈			動作指示燈(橘色) 穩定指示燈(綠色)
保護迴路			電源反接保護、輸出短路保護及輸出逆接保護
應答時間			0.5 ms
感度調整			固定		單迴轉式旋鈕
使用環境照度(受光側)			白熾燈：最大3,000流明/日光：最大10,000流明
環境溫度範圍			動作時：-25到55°C /保存時：-40到70°C (不可結冰不結露)
環境濕度範圍			動作時：35到85% /保存時：35到95% (不可結露)
絕緣阻抗			20MΩ min. (at 500 VDC)
耐電壓			1,000VAC、50/60Hz、在電流輸送零件和外殼之間1分鐘
抗震性			耐久：X、Y和Z方向各10 ~ 55Hz，1.5mm重複振幅，2小時
抗衝擊性			耐久：X、Y與Z方向各3次500m/s²
保護構造			IEC：IP67、DIN40050-9：IP69K *
重量 (包裝狀態/僅感測器)	出線導線(2M)		E3FA：約60g/約50g E3FB：約95g/約65g
重量 (包裝狀態/僅感測器)	接頭		E3FA：約20g/約10g E3FB：約50g/約20g
材質	外殼		E3FA：ABS、E3FB：鎳黃銅
	鏡頭及顯示器		PMMA
	調整器		POM
	螺帽		E3FA：POM、E3FB：鎳黃銅
選購品			說明書M18螺帽(2件)

側視型(E3RA/E3RB)

檢測方式			對照型	回歸反射型(MSR)	擴散反射型
型號	NPN輸出	出線	E3R[]-TN11 2M	E3R[]-RN11 2M	E3R[]-DN11 2M	E3R[]-DN12 2M	E3R[]-DN13 2M
	NPN輸出	M12接頭	E3R[]-TN21	E3R[]-RN21	E3R[]-DN21	E3R[]-DN22	E3R[]-DN23
	PNP 輸出	出線	E3R[]-TP11 2M	E3R[]-RP11 2M	E3R[]-DP11 2M	E3R[]-DP12 2M	E3R[]-DP13 2M
	PNP 輸出	M12接頭	E3R[]-TP21	E3R[]-RP21	E3R[]-DP21	E3R[]-DP22	E3R[]-DP23
檢測距離			15 m	0.1 ~ 3 m (含E39-R1S)	100mm (白紙：300 × 300mm	300mm (白紙：300 × 300mm)	700mm (白紙：300 × 300mm
光點直徑(參考值)			──		35 × 40mm 檢測距離100mm	40 × 45mm 檢測距離300mm	90 × 120mm 檢測距離700mm
標準檢測物體			不透明體：最小直徑7mm	不透明體：最小直徑75mm	──
應差			──		最大20%
指向角			最小2°		──
光源(發光波長)			紅色發光二極體(624nm)
電源電壓			10至30VDC (包括最大10% (p-p)的電壓漣波)
消耗電流			最大40mA (投光器最大25mA、受光器最大15mA)	最大25mA
控制輸出			NPN/PNP (開路集極) 負載電流：最大100mA (殘留電壓：最大2V)、負載電源電壓：最大30VDC
動作模式			可以線材選擇入光時ON/遮光時ON
指示燈			動作指示燈(橘色) 穩定指示燈(綠色) 電源指示燈(綠色)：僅對照式的投光器
保護迴路			電源反接保護、輸出短路保護及輸出逆接保護
應答時間			0.5 ms
感度調整			單迴轉式旋鈕
使用環境照度(受光側)			白熾燈：最大3,000流明/日光：最大10,000流明
環境溫度範圍			動作時：-25到55°C /保存時：-40到70°C (不可結冰不結露)
環境濕度範圍			動作時：35到85% /保存時：35到95% (不可結露)
絕緣阻抗			20MΩ min. (at 500 VDC)
耐電壓			1,000VAC、50/60Hz、在電流輸送零件和外殼之間1分鐘
抗震性			耐久：X、Y和Z方向各10 ~ 55Hz，1.5mm重複振幅，2小時
抗衝擊性			耐久：X、Y與Z方向各3次500m/s²
保護構造			IEC：IP67、DIN40050-9：IP69K *
重量 (包裝狀態/僅感測器)	出線導線(2M)		E3RA：分別為約110g/ 約50g E3RB：分別為約175g/ 約65g	E3RA：約60g/約50g E3RB：約95g/約65g
重量 (包裝狀態/僅感測器)	接頭		E3RA：分別為約 30g/約10g分別為約30g/約10g E3RB：分別為約 85g/約20g分別為約85g/約20g	E3RA:約 20 g/約 10 g, E3RB:約50 g/約 20 g
材質	外殼		E3RA：ABS、E3RB：鎳黃銅
	鏡頭及顯示器		PMMA
	調整器		POM
	螺帽		E3RA：POM、E3RB：鎳黃銅
選購品			說明書 M18螺帽(4件)	說明書 M18螺帽(2件)

（單位：mm）

除另外規定外，本資料表中的外觀尺寸適用公差等級IT16。

感測器(E3FA/E3RA塑膠外殼)

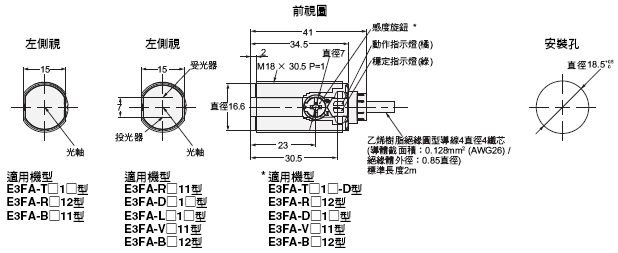

出線型
E3FA-T[]1[]型
E3FA-R[]1[]型
E3FA-D[]1[]型
E3FA-L[]1[]型
E3FA-V[]11型
E3FA-B[]1[]型

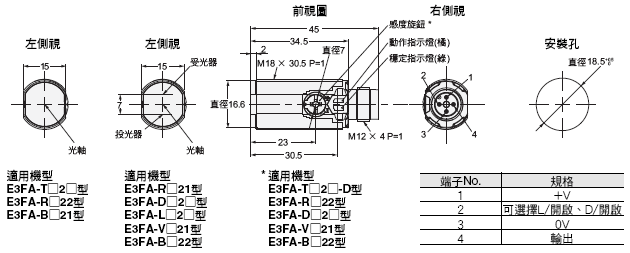

M12接頭型
E3FA-T[]2[]型
E3FA-R[]2[]型
E3FA-D[]2[]型
E3FA-L[]2[]型
E3FA-V[]21型
E3FA-B[]2[]型

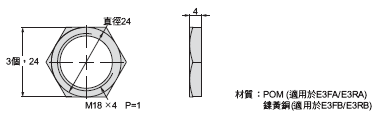

安裝螺帽

選購品(另售)

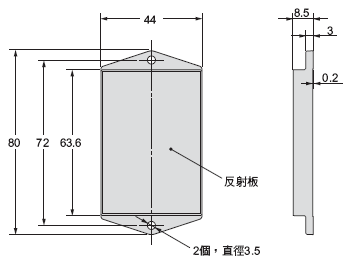

反射板
E39-R1S型

E39-RP1型

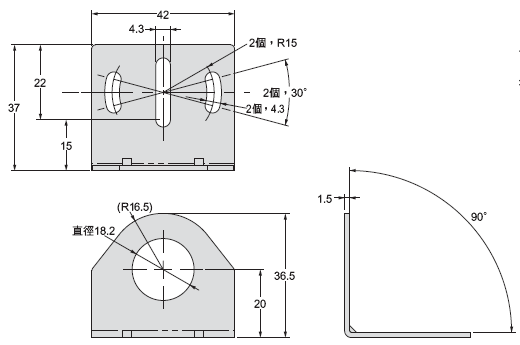

安裝金具
E39-L183型

安裝金具
E39-L182型

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
E3FA/E3RA/E3FB/E3RB 規格說明書	E424-TW5-03 [9191KB]	2015年7月27日 20150727	E3FA/E3RA/E3FB/E3RB 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
E3FA Catalog	E423-E1-03 [8625KB]	May 28, 2014 20140528	E3FA Catalog
E3FA, E3RA, E3FB, E3RB Data Sheet	E424-E1-03 [6030KB]	May 28, 2014 20140528	E3FA, E3RA, E3FB, E3RB Data Sheet
