以絕佳的檢測能力，檢測食品或包裝業界常見的多種透明物體工件如透明瓶、寶特瓶、薄膜、載盤等，檢測品質極為穩定，可有效提升裝置稼動率、縮短上線及維護所需之工時。
E3S-DB
產品特色
適用於各種透明體的高度檢測性能
適合檢測多種透明體工件，品質穩定性絕佳設定更輕鬆、使用更簡便
提升裝置稼動率
檢測能力絕佳，生產線不再突然停線、 縮短作業時間

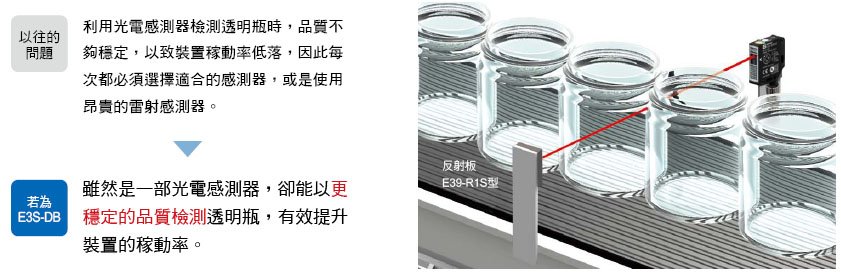

提高檢測透明瓶之稼動率
其原因在於…[新技術]

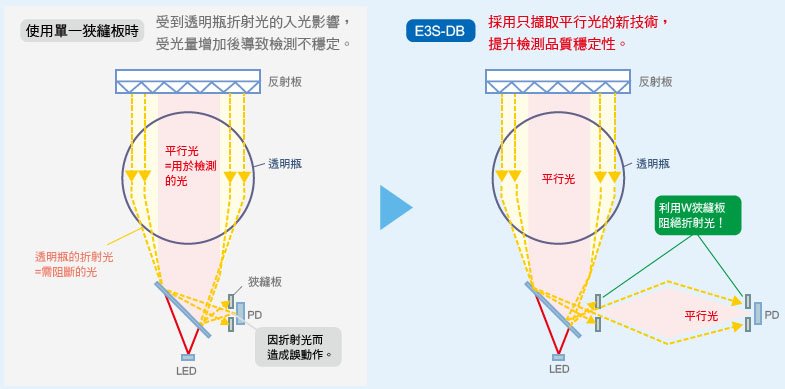

W狹縫板光學設計

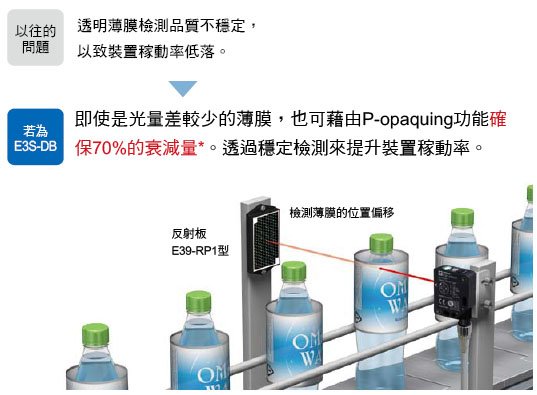

提高收縮包裝翹起檢測時之稼動率
原因就在於…
「P-opaquing」功能

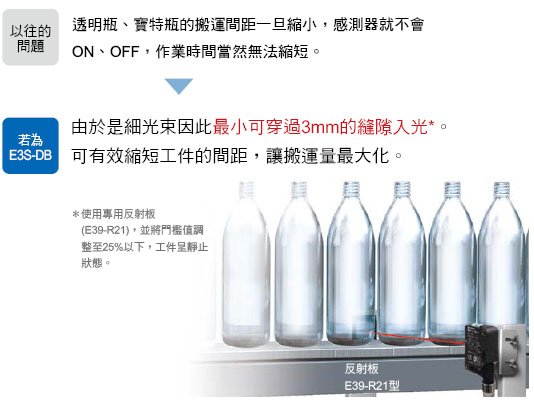

縮短透明瓶檢測所需的作業時間
原因就在於…
採用直徑小於φ2.5mm的細光束
若是間隙5mm之下應答時間設為0.5ms的E3S-DB，
可檢測的輸送速度最高為4m/s。
(使用E3S-DB□□2 (T)型、檢測距離為200mm時)
縮短工時 設定簡便、縮短操作、上線及維護所需工時

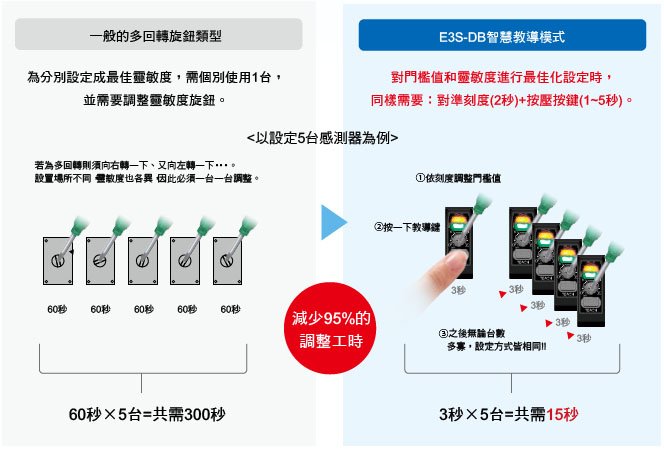

大大減少靈敏度、門檻值調整所需時間
藉由可視化管理，減少換線、設置所需工時
投光光點一目瞭然
反射板上可看得見投光光點，可簡單調整為檢測高度不同的工件時的光軸高度，並減少工時。
從任何位置皆一目瞭然的指示燈
透過大型易見的入光指示燈‧穩定指示燈，設置時不管從哪裡都可輕易確認動作。
高度可追溯性

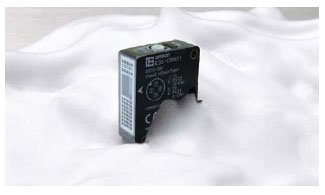

具耐洗淨性及易用性，絕對安心
採用防水、耐洗淨劑結構，使用更安心
防水性絕佳，符合IP69K規範
適合在高溫、高壓等嚴苛的環境下使用。
【防護等級IP69K是什麼？】
IP69K是德國在 DIN40050 PART9當中針對高溫、高壓水所制定的防護規範。
耐洗淨劑性能通過Ecolab認證
通過歐洲Ecolab公司的第三方認證，即使在清洗環境中亦可使用。
採用活動接頭、纜線，配線更輕鬆

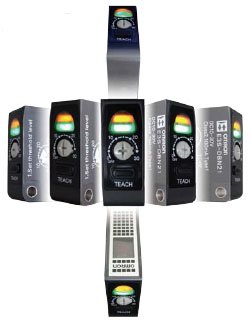

接頭/纜線部分可旋轉，因此不管是縱向還是橫向，都可以以最簡潔的方式來配線。

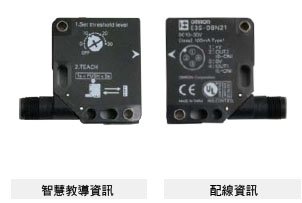

主體上印有使用資訊，現場作業不再需要使用手冊
主體上印有智慧教導設定步驟及配線等資訊，現場作業時不需要拿出使用手冊。
本體
| 檢測 方式 |
形狀 | 靈敏度 調整 |
連接方式 | 檢測距離＊2 | 型號 | |
|---|---|---|---|---|---|---|
| NPN輸出 | PNP輸出 | |||||
| 回歸反 射型(附 M.S.R. 功能) |
*1
|
智慧教導 模式 |
出線型 (2m) |
3.5m(使用E39-R8型時) | E3S-DBN11 2M | E3S-DBP11 2M |
| 接頭 (M12) |
E3S-DBN21 | E3S-DBP21 | ||||
| M12 Smartclick 連接器中繼型(0.3m) |
E3S-DBN31 0.3M | E3S-DBP31 0.3M | ||||
| 出線型 (2m) |
細光束0.5m(使用E39-R21型時) | E3S-DBN12 2M | E3S-DBP12 2M | |||
| 接頭 (M12) |
E3S-DBN22 | E3S-DBP22 | ||||
| M12 Smartclick 連接器中繼型(0.3m) |
E3S-DBN32 0.3M | E3S-DBP32 0.3M | ||||
| 多回轉的 旋鈕類型 |
出線型 (2m) |
3.5m(使用E39-R8型時) | E3S-DBN11T 2M | E3S-DBP11T 2M | ||
| 接頭 (M12) |
E3S-DBN21T | E3S-DBP21T | ||||
| M12 Smartclick 連接器中繼型(0.3m) |
E3S-DBN31T 0.3M | E3S-DBP31T 0.3M | ||||
| 出線型 (2m) |
細光束0.5m(使用E39-R21型時) | E3S-DBN12T 2M | E3S-DBP12T 2M | |||
| 接頭 (M12) |
E3S-DBN22T | E3S-DBP22T | ||||
| M12 Smartclick 連接器中繼型(0.3m) |
E3S-DBN32T 0.3M | E3S-DBP32T 0.3M | ||||
＊1. 本機型未附反射板。請依實際用途另行選購反射板。
＊2. 沒有感測器與反射板的近距離無感帶。
選購品(另售)
感測器I/O接頭(單邊接頭) (接頭型・必須使用接頭中繼型)
以下配件並未附屬於感測器中，如有需要請另行訂購。
| 尺寸 | 纜線規格 | 形狀 | 纜線長度 | 型號 |
|---|---|---|---|---|
| ＊1 M12 (4極) |
難燃性 可動控制纜線 |
直線形*2
|
2ｍ | XS2F-D421-D80-F |
| 5ｍ | XS2F-D421-G80-F | |||
|
直線形*2
|
2ｍ | XS5F-D421-D80-F | ||
| 5ｍ | XS5F-D421-G80-F | |||
| 標準型PVC線 |
直線形*2
|
2ｍ | XS2F-M12PVC4S2M | |
| 5ｍ | XS2F-M12PVC4S5M |
＊1. 詳細資訊請參閱OMRON網站(https://www.omron.com.tw)之「XS2型」、「XS5型」。
＊2. 在嵌合後，接頭將無法旋轉。
反射板(回歸反射型專用 必要)
以下配件並未附屬於感測器中，如有需要請另行訂購。
| 形狀 | 檢測距離＊(參考值) | 型號 | 數量 | 適用感測器型號 | 備註 |
|---|---|---|---|---|---|
 |
3.5m | E39-R1S | 1 | E3S-DB[][]1 (T) | 標準型 |
| 2m | E39-R1K | 防霧型 | |||
 |
3m | E39-RP1 | 特殊偏光型 (強化保特瓶、透明 薄膜的檢測性能) |
||
 |
0.5m(額定值) | E39-R21 | E3S-DB[][]2 (T) | 細光束型 | |
 |
3.5m(額定值) |
E39-R8 (即將上市) |
E3S-DB[][]1 (T) | 標準型 | |
 |
1.5m | E39-RS10 | E3S-DB[][]1 (T) | 薄板型 | |
| 0.5m | E3S-DB[][]2 (T) | ||||
 |
2.5m | E39-RS11 | E3S-DB[][]1 (T) | ||
| 0.5m | E3S-DB[][]2 (T) |
註1. 若使用額定值以外的反射板，請確認於設定時穩定指示燈已亮燈。
注2. 詳細內容請參閱第12頁之「特性資料」
＊沒有感測器與反射板的近距離無感帶。
安裝金具
以下配件並未附屬於感測器中，如有需要請另行訂購。
| 種類 | 形狀 | 型號 | 數量 |
|---|---|---|---|
| 底部安裝型 |  |
E39-L192 | 1 |
| 側面安裝型 |  |
E39-L193 |
詳細內容請參閱本公司網站(https://www.omron.com.tw) 「E39-L/E39-S/E39-R型」之「安裝金具一覽表」。
| 檢測方式 | 回歸反射型(附M.S.R.功能) | ||||
|---|---|---|---|---|---|
| 型號 項目 |
NPN輸出 | E3S-DBN[]1 | E3S-DBN[]1T | E3S-DBN[]2 | E3S-DBN[]2T |
| PNP輸出 | E3S-DBP[]1 | E3S-DBP[]1T | E3S-DBP[]2 | E3S-DBP[]2T | |
| 檢測距離 | 0 ~ 3.5m (使用E39-R8型時) | 0 ~ 0.5m (使用E39-R21型時) | |||
| 光點直徑(參考值)＊1 | φ6mm (檢測距離為250mm時) | φ2.5mm (檢測距離為200mm時) | |||
| 光源(發光波長) | 紅色發光二極體(624nm) | ||||
| 電源電壓 | DC10 ~ 30V 包含漣波(p-p) 10% | ||||
| 消耗電力 | 720mW以下(電源電壓為24V時 消耗電流則為30mA以下) | ||||
| 控制輸出 | 負載電源電壓DC30V以下、負載電流100mA以下(殘留電壓2V以下) 開路集極輸出(NPN/PNP輸出 依型號不同而異。) |
||||
| 指示燈 | 入光指示燈(橘色)、穩定指示燈(綠色) | ||||
| 保護迴路 | 電源反接保護、輸出短路保護、輸出逆接保護、防止相互干擾功能 | ||||
| 應答時間 | 動作、復歸：各0.5ms以下 | ||||
| 靈敏度調整 | 智慧教導 | 多回轉旋鈕 | 智慧教導 | 多回轉旋鈕 | |
| 智慧教導設定鎖定功能 | 有 | -- | 有 | -- | |
| 自動修正功能(AC3) | 有(初始設定OFF) | -- | 有(初始設定OFF) | -- | |
| 使用環境照度 | 受光面照度 白熾燈：3,000lx以下、太陽光：10,000lx以下 | ||||
| 環境溫度範圍 | 動作時：-25 ~ +60℃、保存時：-40 ~ +70℃ (不可結冰結露) | ||||
| 環境濕度範圍 | 動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露) | ||||
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min | ||||
| 震動(耐久性) | 10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向2h | ||||
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向3回 | ||||
| 保護構造 ＊2 | IEC規格 IP67、DIN40050-9規格 IP69K | ||||
| 連接方式 | 出線型(標準纜線長度2m)、 接頭型(M12、4針腳) 接頭中繼型(標準纜線長度0.3m/M12、4針腳) |
||||
| 重量 (包裝狀態/僅本體) |
出線型 | 約80g/約60g | |||
| 接頭型 | 約60g/約40g | ||||
| 接頭中繼型 | 約180g/約160g | ||||
| 材質 | 外殼 | PBT/ABS | |||
| 鏡頭區 | 甲基丙烯樹脂(PMMA) | ||||
| 顯示類型 | 甲基丙烯樹脂(PMMA) | ||||
| 靈敏度旋鈕、 動作切換開關 |
聚酯纖維・導電橡膠 | ||||
| 纜線 | PVC | ||||
| 附屬品 | 使用說明書 | ||||
＊1. 詳細內容請參閱第4頁特性資料中(投光點直徑－距離特性)之說明。
＊2. 關於IP69K保護構造規格
IP69K是德國在DIN 40050 PART9當中針對高溫、高壓水所制定的防護規範。
透過指定外型的噴嘴，將80°C的熱水以80 ~ 100BAR的水壓朝實驗體噴水。水量約在14 ~ 16公升/分。
實驗體與噴嘴的間隔為10 ~ 15cm，噴水方向為自水平方向起算的0度、30度、60度與90度，從各方位分別讓實驗體於水平面上旋轉30秒。

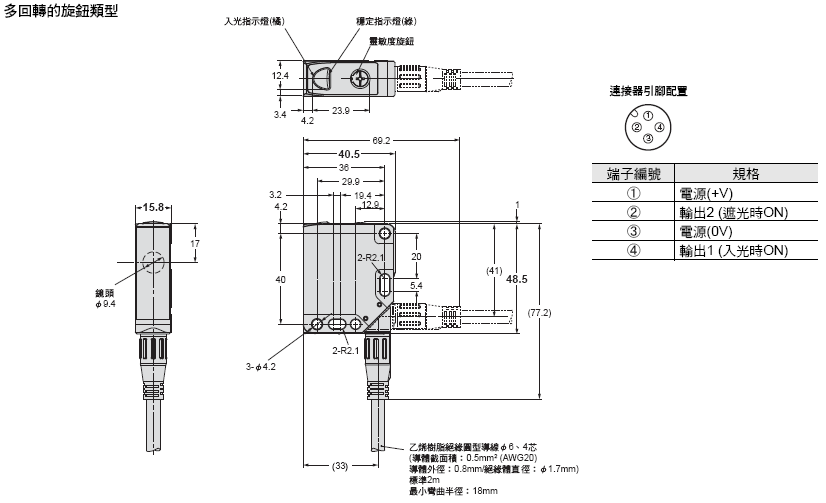

（單位：mm）
未指定尺寸公差：公差等級 IT16

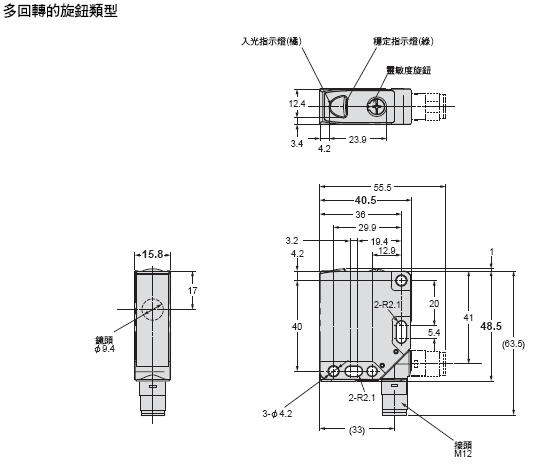

本體

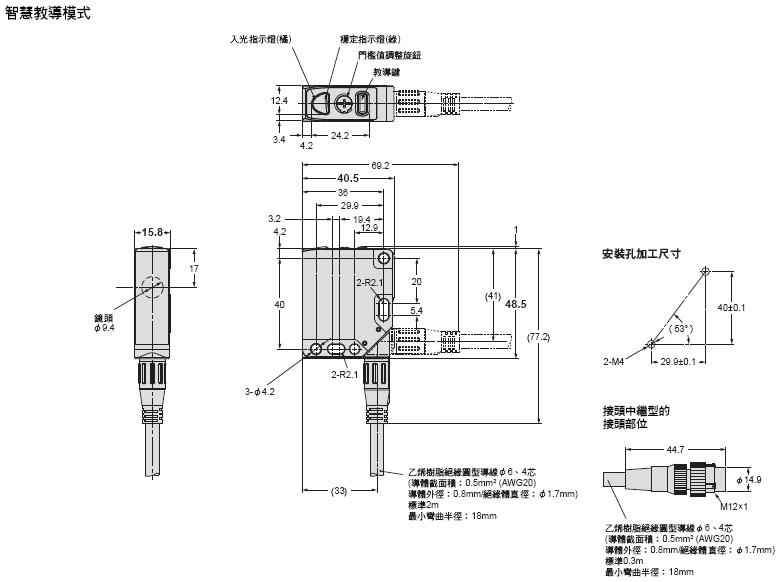

出線型
E3S-DBN1[] (T)型
E3S-DBP1[] (T)型
接頭中繼型
E3S-DBN3[] (T)型
E3S-DBP3[] (T)型

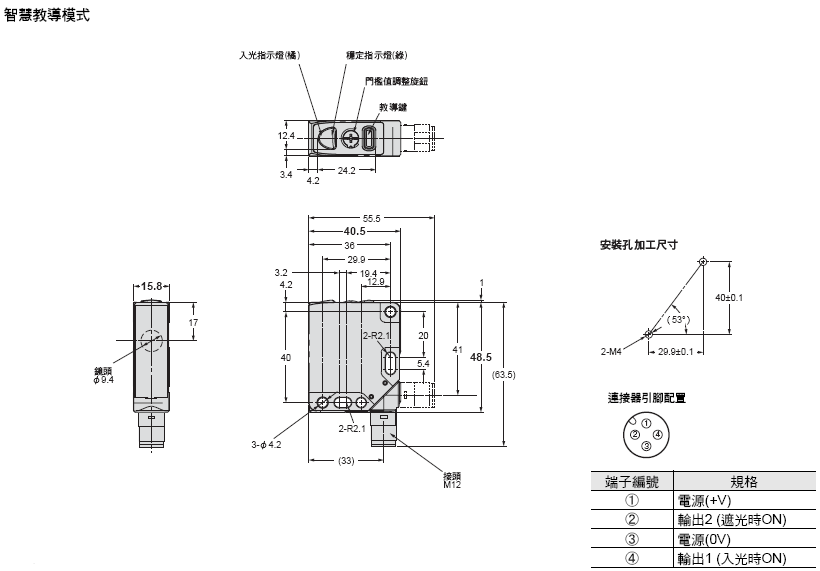

M12接頭型
E3S-DBN2[] (T)型
E3S-DBP2[] (T)型
選購品(另售)

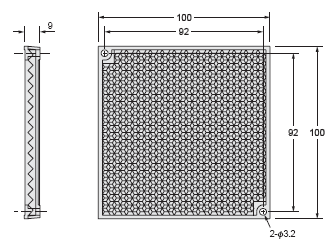

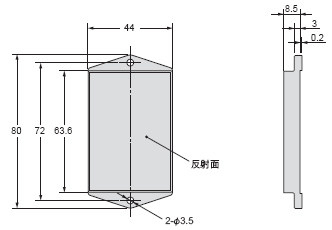

反射板
E39-R1S型/E39-R1K型＊
材質：<反射面>壓克力
<背面> ABS
＊僅E39-R1K型的反射面具鍍膜處理
特殊偏光反射板
E39-RP1型
材質：<反射面>壓克力
<背面> ABS
反射板
E39-R21型
材質：<反射面>甲基丙烯樹脂(PMMA)
<背面>PBT
E39-R8型
材質：<反射面>壓克力
<背面> ABS
E39-RS10型
材質：<反射面>甲基丙烯樹脂(PMMA)
E39-RS11型
材質：<反射面>甲基丙烯樹脂(PMMA)
安裝金具

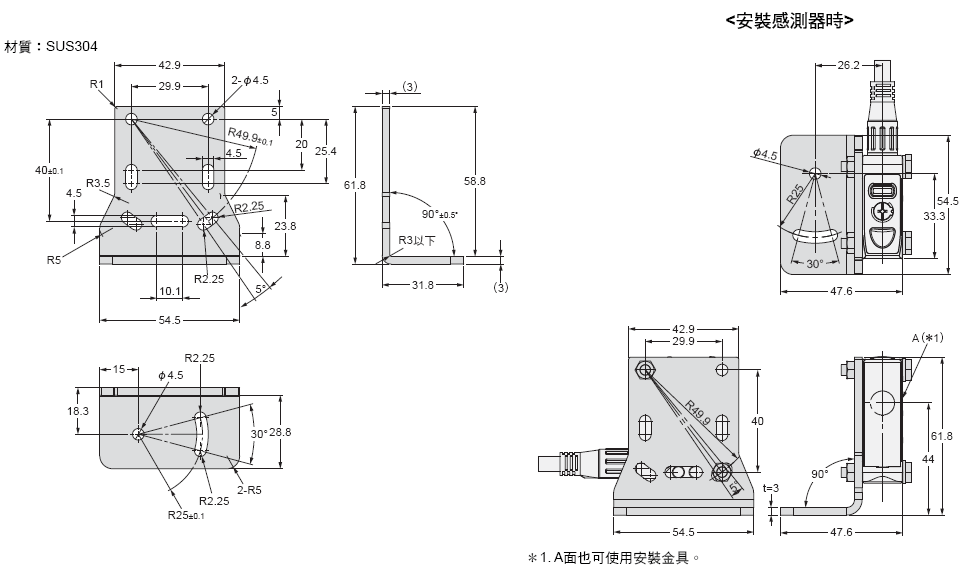

E39-L192型

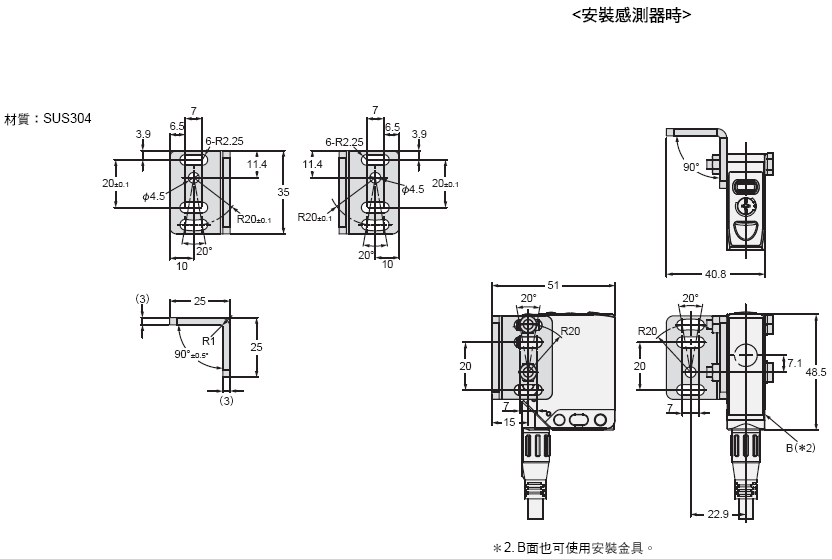

E39-L193型
